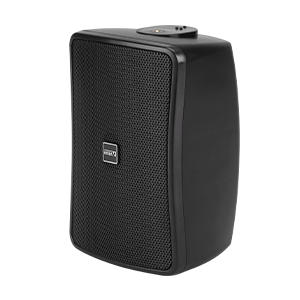

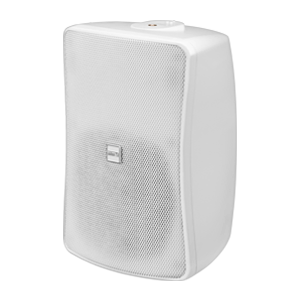

Новая линейка всепогодных акустических систем серии WS

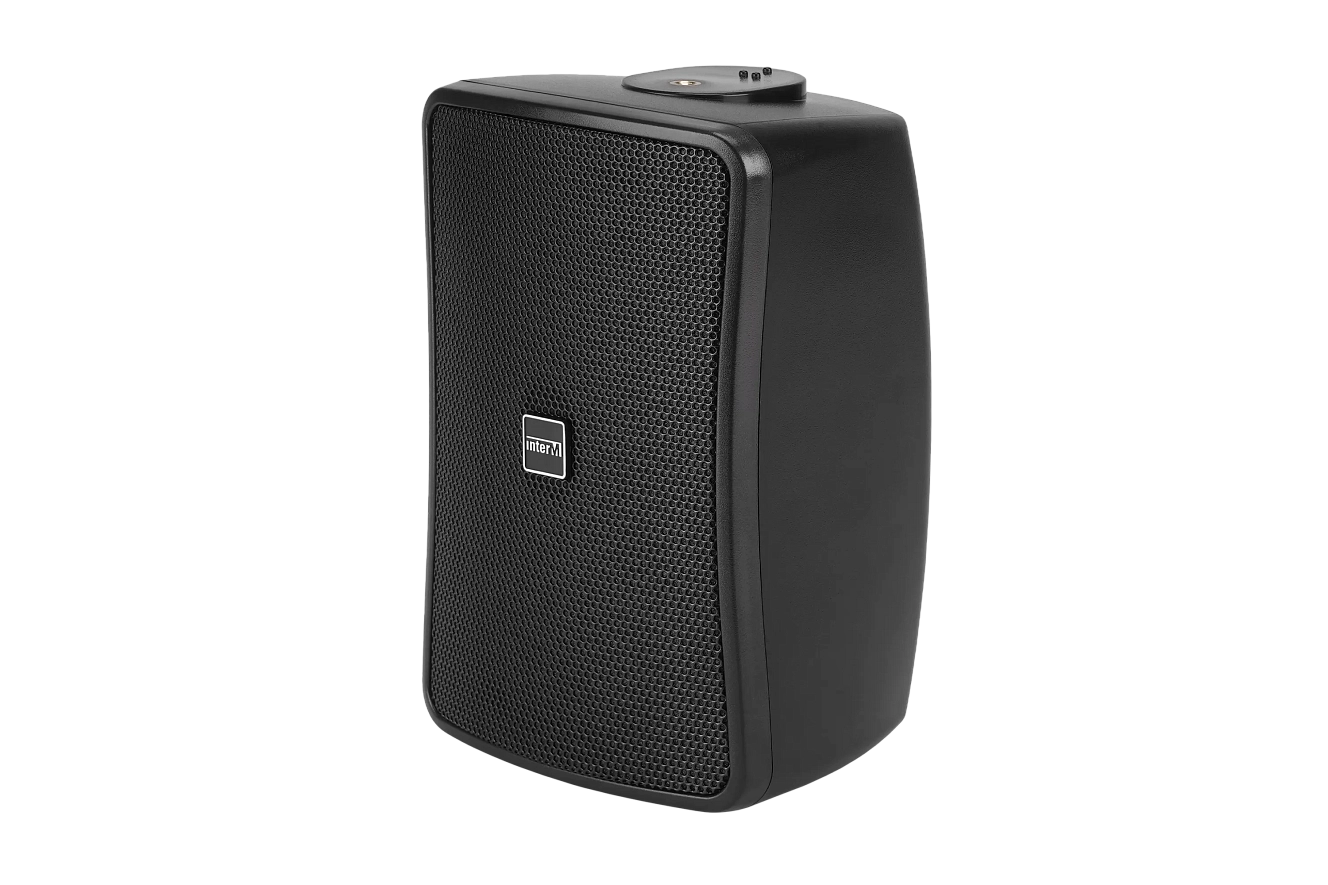

Одновременно с обновлением всего модельного ряда громкоговорителей инженеры компании Inter-M разработали совершенно новую линейку акустических систем, обеспечивающих качественное Hi-Fi звучание и способных сохранять свою работоспособность даже при продолжительном воздействии атмосферных осадков. Несомненно, это совершенно уникальная разработка, которая является ярчайшим представителем громкоговорителей нового поколения. Просьба не путать с настенными громкоговорителями тоже WS–серии.

Благодаря применению высококлассных материалов и стильному внешнему виду акустические системы серии WS отлично впишутся в любой интерьер помещения и наполнят его настоящим живым звучанием. Конструкция громкоговорителей специально продумана и для уличной инсталляции, что делает всю линейку акустических систем практически незаменимой для озвучивания открытых террас, веранд, беседок, прилегающих территорий кафе, баров и ресторанов.

Особенности акустических систем

  • Влагозащищенное исполнение

    Акустические системы серии WS имеют защиту оболочки на уровне IP54, что позволяет использовать их даже для уличной установки.

  • Высокое качество воспроизведения

    Применение высококлассных динамических излучателей обеспечивает высокое качество воспроизведения музыки и голосовых сообщений.

  • Оригинальный дизайн

    Громкоговорители имеют стильный внешний вид и способны гармонично дополнить интерьеры помещений самого разного назначения.

  • Широкий модельный ряд

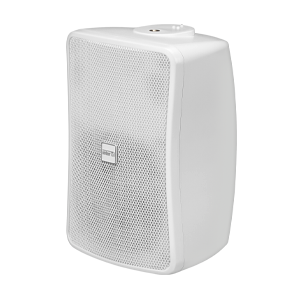

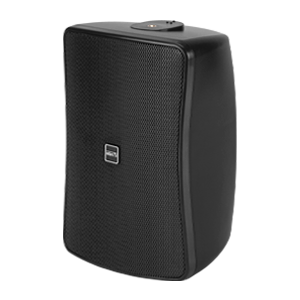

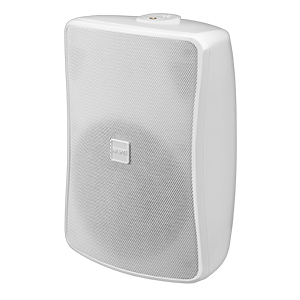

    Модельный ряд громкоговорителей насчитывает восемь различных модификаций, отличающихся мощностью и цветовым оформлением, которые подойдут для помещений любого типа и геометрии.

  • Различные варианты установки

    Для инсталляции громкоговорителей могут применяться кронштейны двух типов, с помощью которых акустическая система может быть установлена практически на любую поверхность.

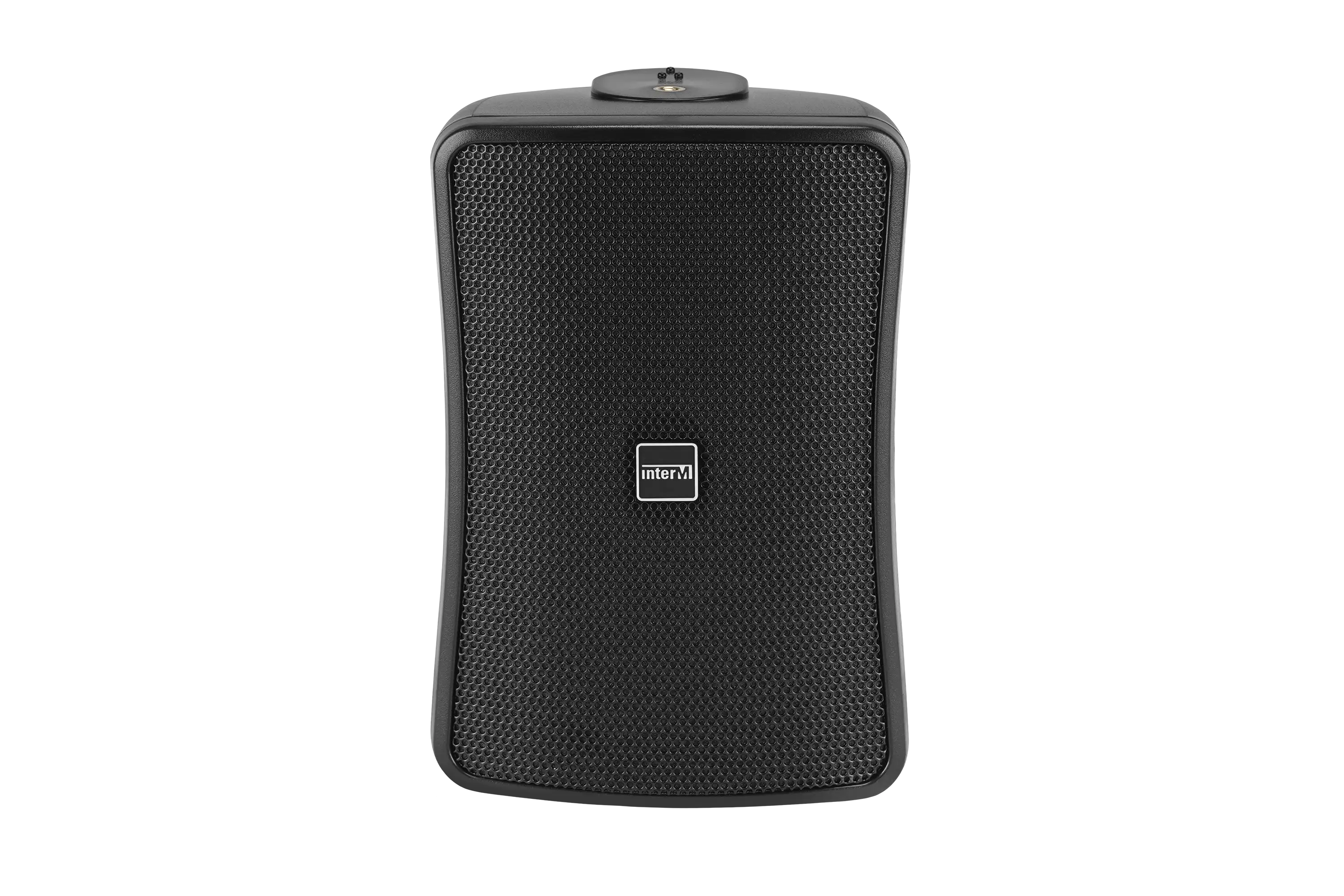

Конструкция

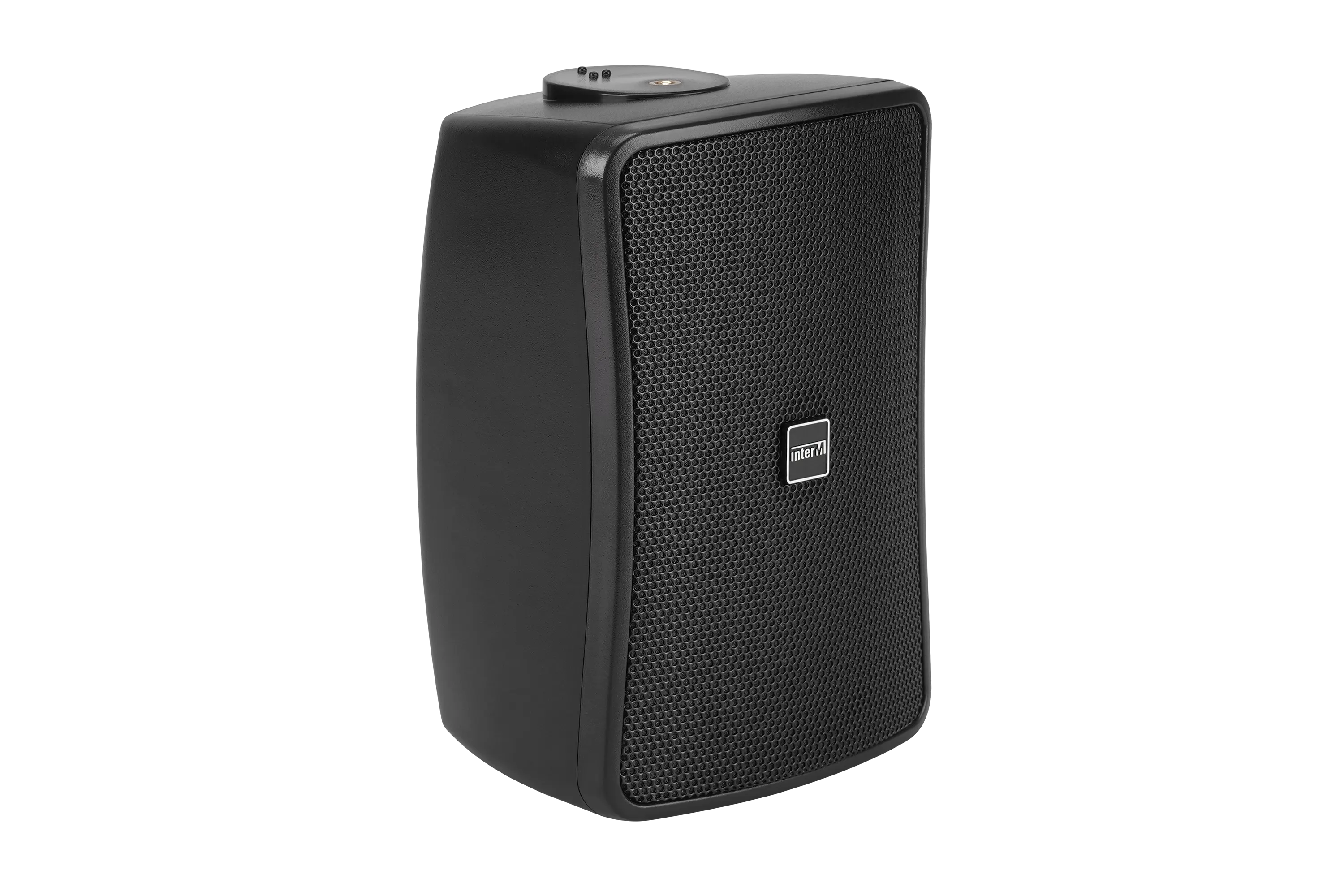

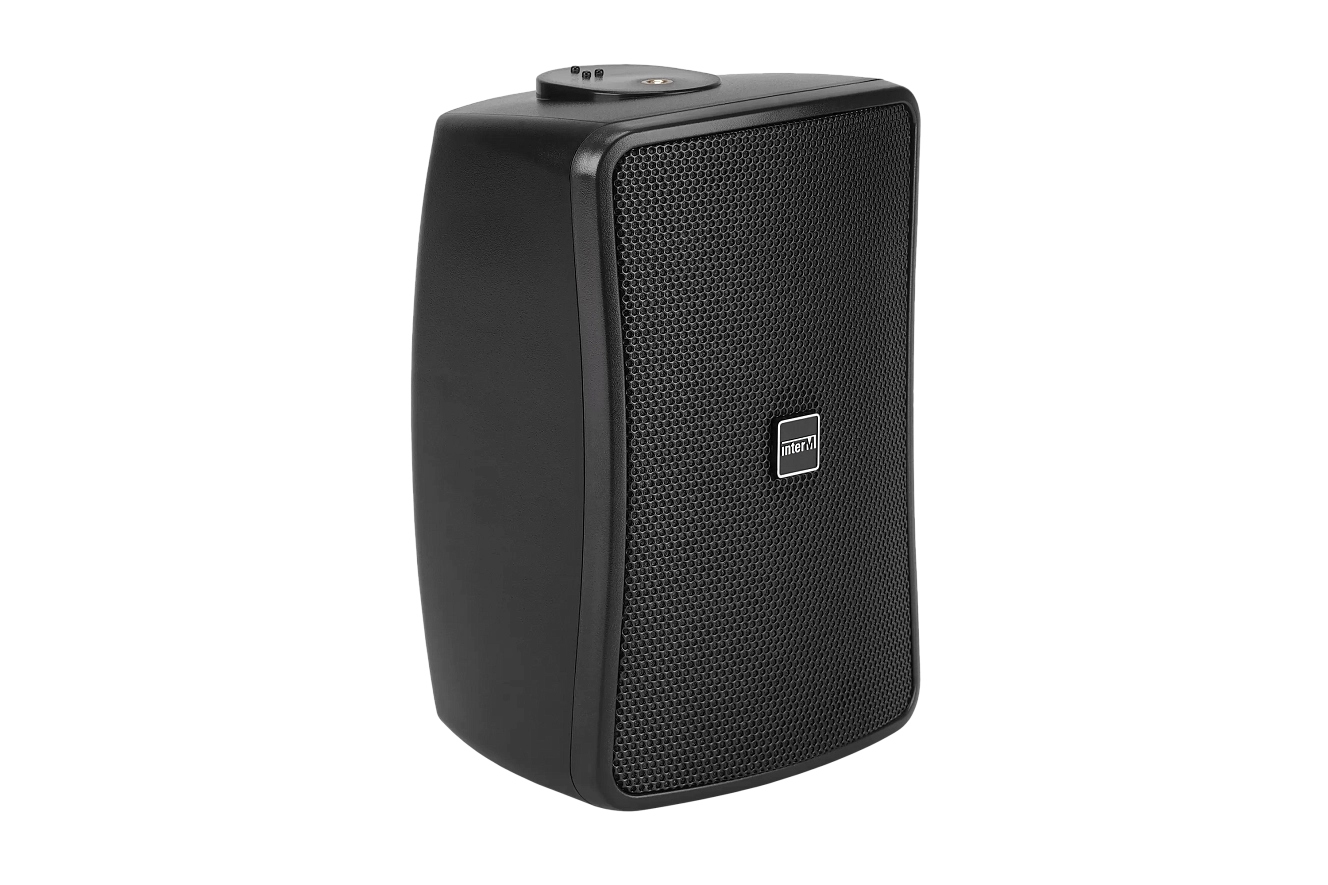

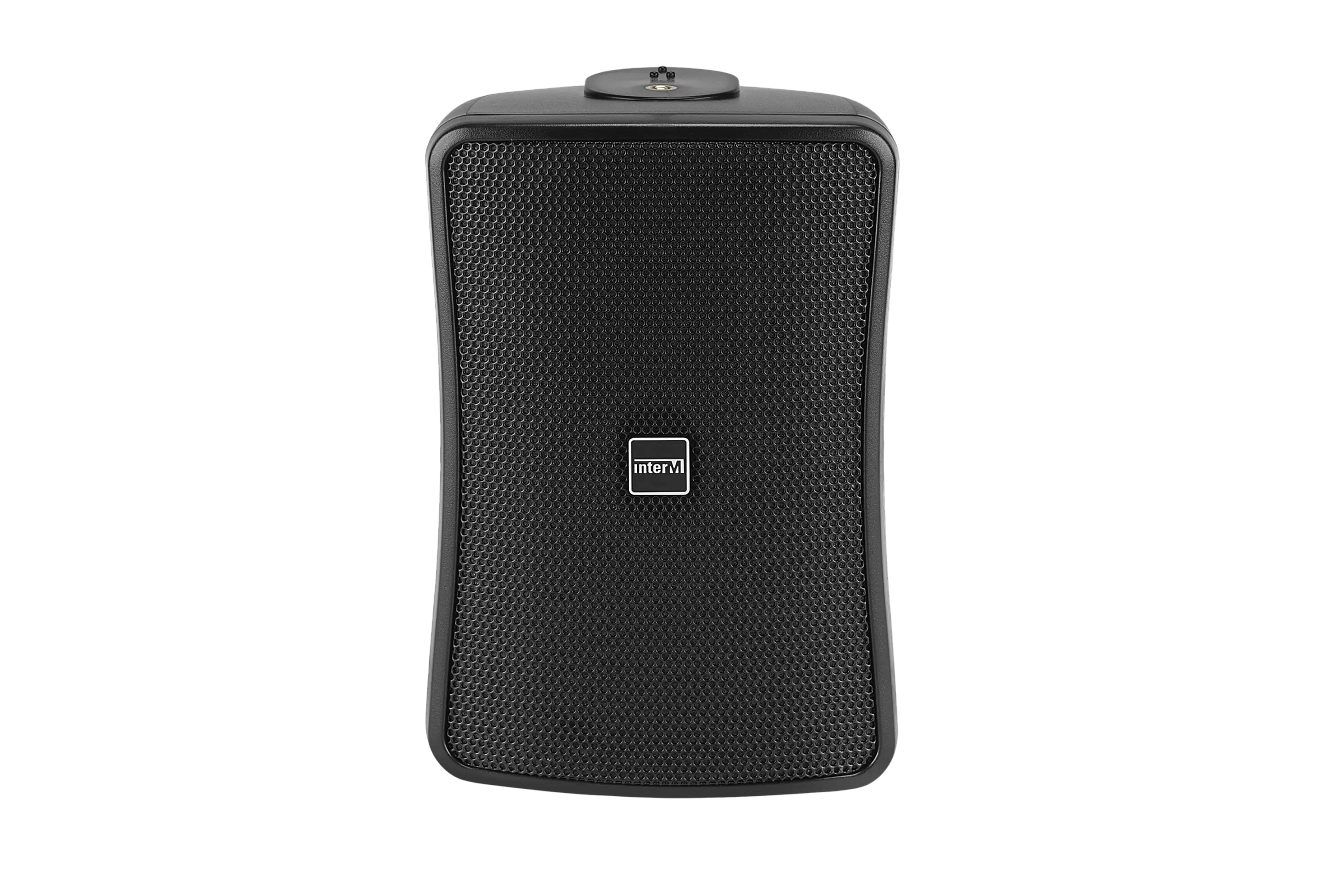

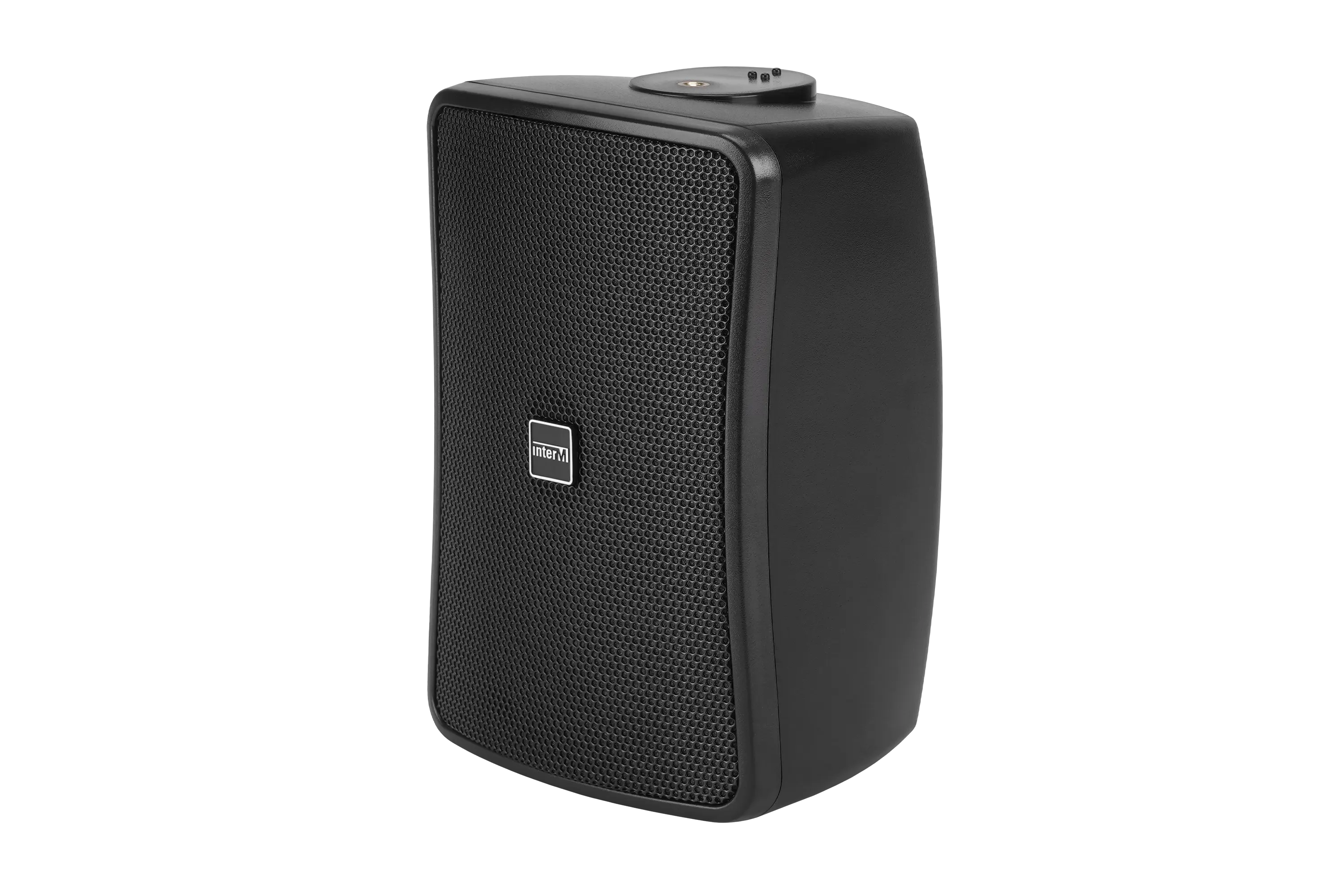

Всепогодные акустические системы Inter-M серии WS имеют оригинальный дизайн, который выделяет их среди всего ассортимента всепогодных громкоговорителей и позволяет использовать их не только для уличной инсталляции, но и для озвучивания помещений самого различного назначения. Обладая хорошими акустическими характеристиками и современным внешним видом, громкоговорители дополнят любой интерьер кафе или ресторана как внутри помещения, так и снаружи.

Варианты инсталляции акустических систем

Рис. 1. Варианты инсталляции акустических систем

Корпус громкоговорителей серии WS выполнен из ударопрочного АБС-пластика. Диффузоры динамических головок надежно защищены от внешних механических воздействий металлической решеткой. Для защиты от пыли между металлической решеткой и передней панелью проложен пылезащитный фильтр.

Громкоговоритель Inter-M WS-50T(BK) со снятой металлической решеткой

Рис. 2. Громкоговоритель WS-50T(BK) со снятой металлической решеткой

  • 1 – металлическая решетка
  • 2 – пылезащитный фильтр
  • 3 – порты фазоинвертора
  • 4 – твитер
  • 5 – широкополосная динамическая головка
  • 6 – винты крепления передней панели к основанию

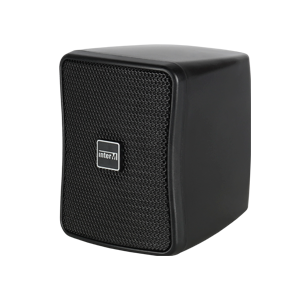

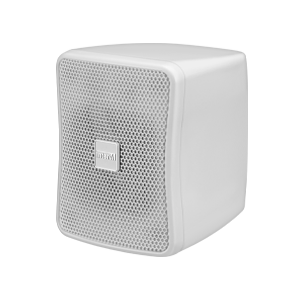

Модель WS-15T(BK/WK) оснащена только одним широкополосным динамиком, диаметром 4 дюйма. Особенностью этой модели является ее компактные размеры, но, несмотря на это, громкоговоритель обеспечивает 15 Вт подводимой (номинальной) мощности.

Верхние частоты в двухполосных акустических системах WS-30/50/80T воспроизводятся твитером с диаметром мембраны 13 мм. Для воспроизведения остальной полосы частот используется купольный динамический излучатель с номинальным импедансом 8 Ом и диаметром 4”, 5” и 6,5” соответственно.

Крепление передней панели к основанию громкоговорителя осуществляется винтами с резиновыми прокладками. Кроме этого, резиновой прокладкой оснащено посадочное место динамика на передней панели, а в месте соединения передней панели с основанием громкоговорителя проложен резиновый шнур.

Конструкция громкоговорителя INTER-M WS-50T(BK)

Рис. 3. Конструкция громкоговорителя WS-50T(BK)

  • 1 – основание громкоговорителя
  • 2 – резиновый уплотнительный шнур
  • 3 – передняя панель громкоговорителя
  • 4 – винты крепления с резиновыми прокладками
  • 5 – уплотнительная прокладка
  • 6 – широкополосная динамическая головка

В громкоговорителях серии WS используются высококачественные динамические головки, которые имеют конические полипропиленовые диффузоры, изготовленные на эластичных подвесах. Динамические излучатели обеспечивают широкий частотный диапазон и большую амплитуду акустических колебаний, а также отличаются повышенной надежностью и длительным ресурсом эксплуатации.

Широкополосная динамическая головка громкоговорителя INTER-M WS-50T(BK)

Рис. 4. Широкополосная динамическая головка

  • 1 – уплотнительный материал
  • 2 – подвес
  • 3 – полипропиленовый диффузор
  • 4 – пылезащитный колпачок

Дополнительно, передняя панель громкоговорителя оснащена двумя портами фазоинвертора для снижения частоты паразитного резонанса и расширения диапазона воспроизводимых низких частот.

К основанию громкоговорителя прикреплен согласующий трансформатор и плата клеммной колодки. Внутри корпуса по периметру проложен звукопоглощающий материал из синтепона для подавления резонансных явлений. Согласующий трансформатор позволяет подключать громкоговорители к стандартным линиям трансляции напряжением 100 В. Кроме этого, все модели линейки акустических систем серии WS оснащены 8-омным входом для подключения к бытовому или профессиональному усилителю мощности, благодаря чему громкоговорители могут использоваться как в составе систем профессионального озвучивания, так и для личных целей.

Основание громкоговорителя INTER-M WS-50T (BK) сзади без крышки

Рис. 5. Основание громкоговорителя WS-50T (BK)

  • 1 – согласующий трансформатор
  • 2 – звукопоглощающий материал

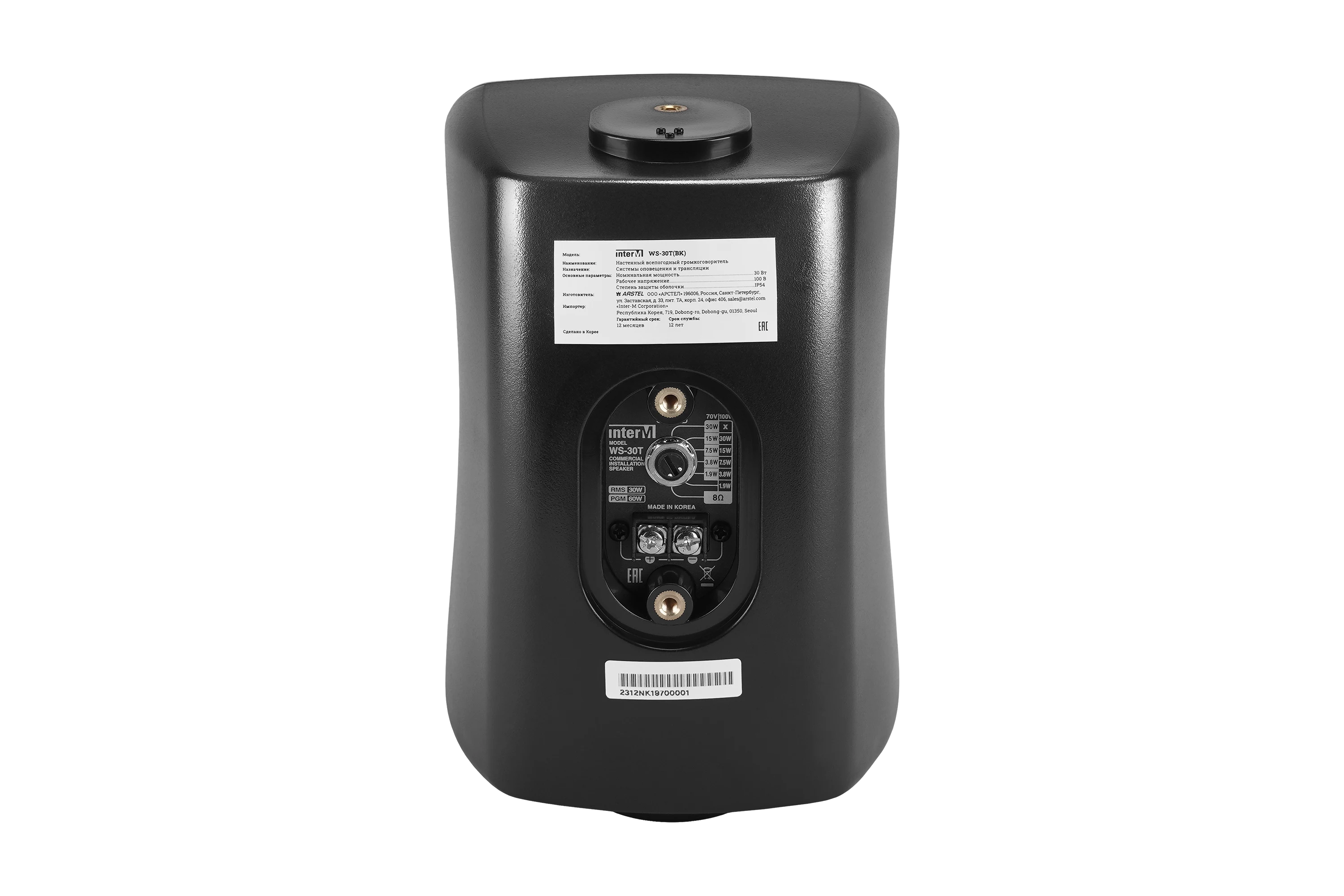

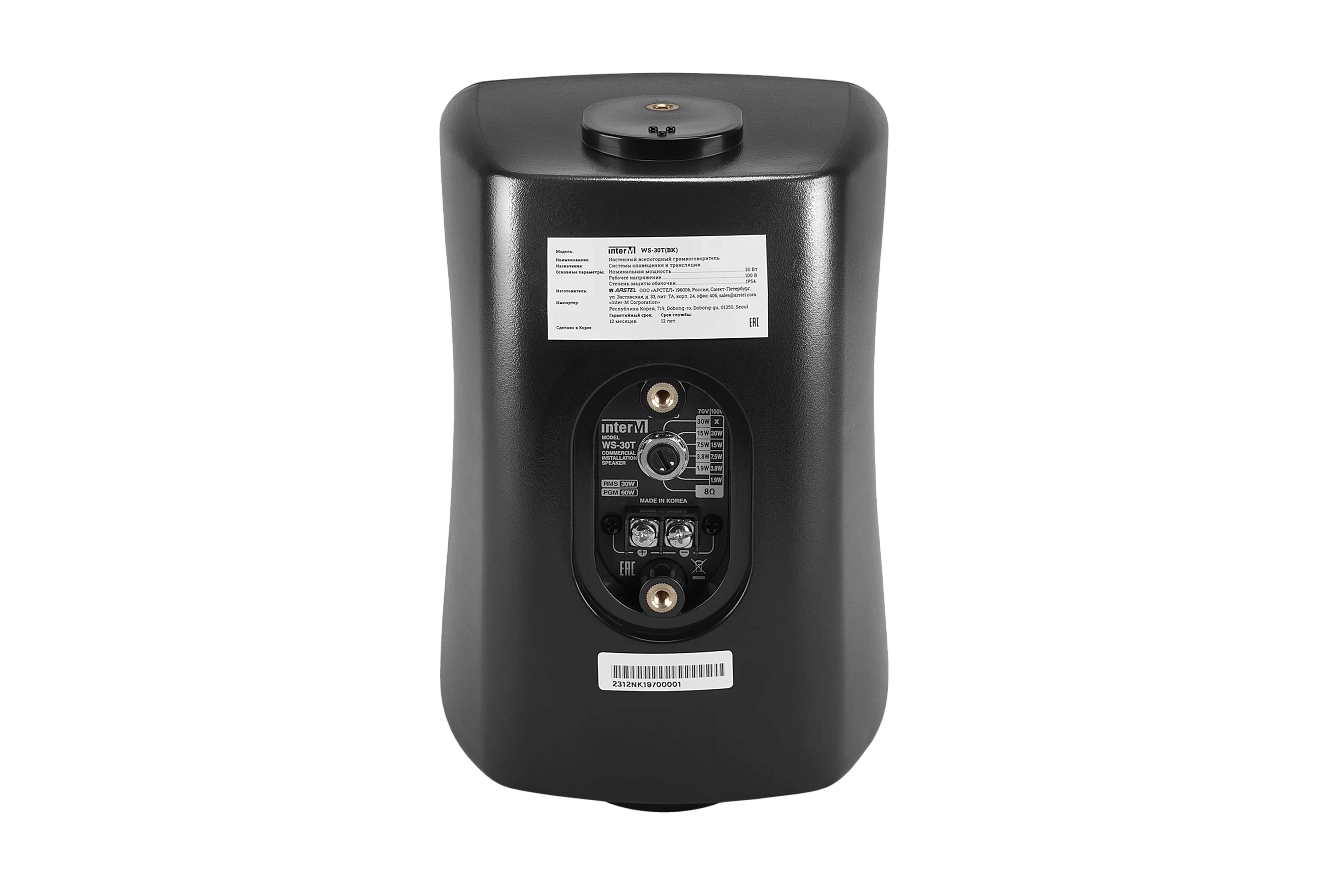

Подключение к трансляционной линии или к усилителю с малым выходным сопротивлением осуществляется с помощью клеммной колодки, размещенной в специальном углублении, которая одновременно является и посадочным местом поворотного кронштейна.

Громкоговоритель INTER-M WS-50T (BK) сзади с крышкой

Рис. 6. Основание громкоговорителя WS-50T (BK) (вид сзади)

  • 1 – клеммная колодка
  • 2 – посадочное место кронштейна
  • 3 – точки крепления кронштейна

Крепление кронштейна к основанию корпуса громкоговорителя осуществляется с помощью двух винтов с резиновыми прокладками. Для обеспечения требуемой герметичности соединения трансляционной линии с клеммной колодкой в посадочное место кронштейна предварительно устанавливается уплотнительная прокладка, входящая в комплект поставки.

Крепление кронштейна к громкоговорителю INTER-M WS-50T (BK)

Рис. 7. Крепление кронштейна к громкоговорителю

  • 1 – кронштейн в сборе
  • 2 – уплотнительная прокладка

Кроме этого, комплект громкоговорителя включает страховочный трос, который обеспечивает дополнительные меры безопасности при установке и эксплуатации громкоговорителя.

Громкоговоритель INTER-M WS-50T (BK) с установленным кронштейном

Рис. 8. Громкоговоритель с установленным кронштейном

  • 1 – кронштейн в сборе
  • 2 – винты крепления кронштейна к корпусу громкоговорителя
  • 3 – винт крепления к поверхности
  • 4 – страховочный трос

Основание кронштейна, которое предназначено для крепления к громкоговорителю, имеет два кабельных ввода, в один из которых установлена резиновая заглушка, а во второй – резиновое уплотнительное кольцо. Таким образом, кабельные вводы полностью защищены от проникновения влаги к клеммной колодке громкоговорителя.

Место крепления кронштейна к громкоговорителю INTER-M WS-50T (BK)

Рис. 9. Место крепления кронштейна к громкоговорителю

  • 1 – винты крепления кронштейна
  • 2 – основание кронштейна
  • 3 – кабельные вводы

Конструкция кронштейна позволяет пользователю регулировать положение громкоговорителя в горизонтальной и вертикальной плоскостях. Кронштейн поставляется в комплекте с громкоговорителями и выполнен в цвет корпуса.

Регулировка громкоговорителя INTER-M WS-50T (BK) в пространстве

Рис. 10. Регулировка громкоговорителя в пространстве

Помимо поворотного кронштейна для крепления акустических систем может использоваться установочная скоба, которая поставляется отдельно с комплектом крепежа. Скоба выполнена из металла и имеет два отверстия для крепления к громкоговорителю, специальные отверстия для фиксации положения громкоговорителя и отверстия для крепления к поверхности.

Установочная скоба для INTER-M WS-50T (BK)

Рис. 11. Установочная скоба для WS-50T(BK)

  • 1 – отверстия для крепления к громкоговорителю
  • 2 – отверстия для крепления громкоговорителя к поверхности
  • 3 – отверстия для фиксации положения громкоговорителя

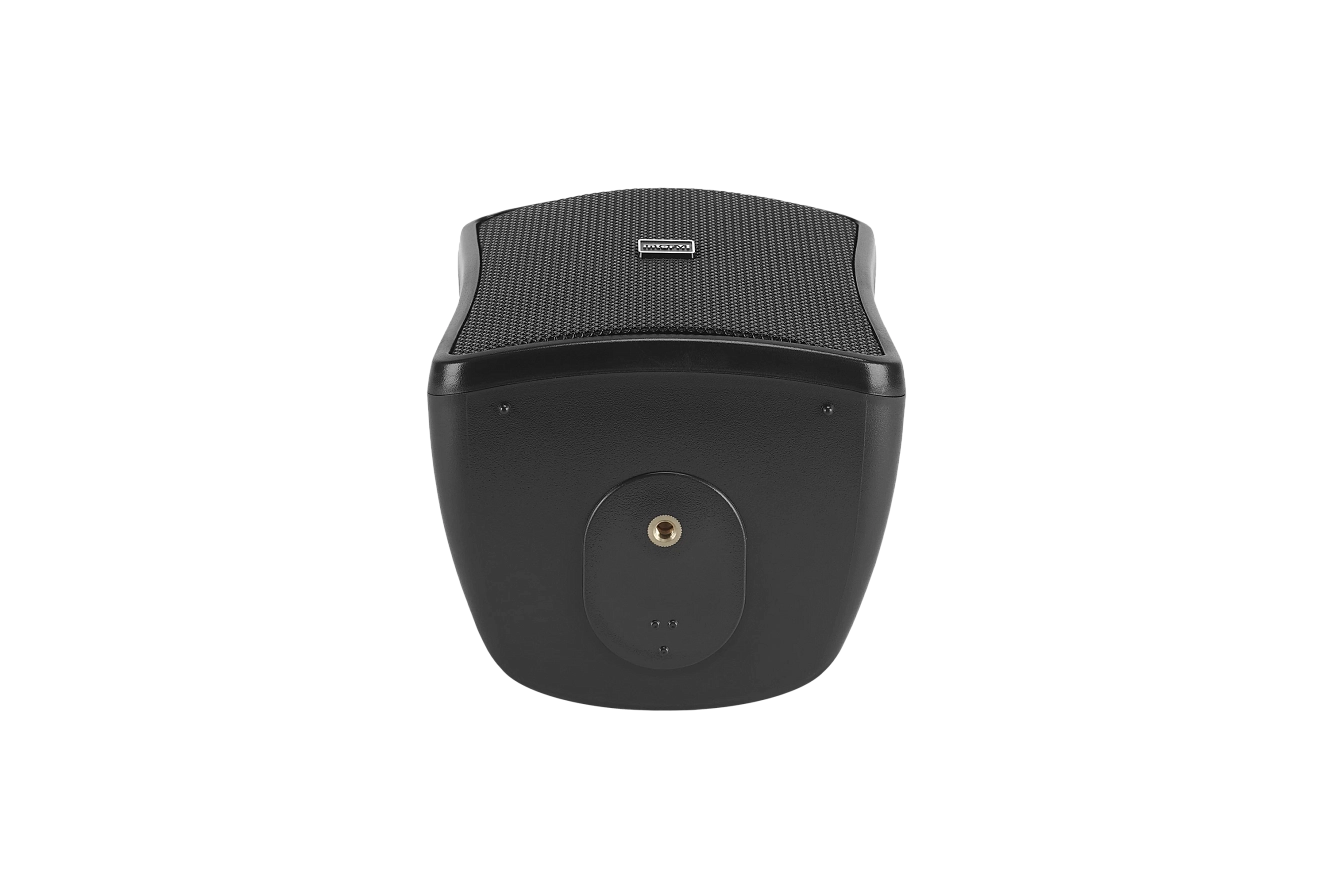

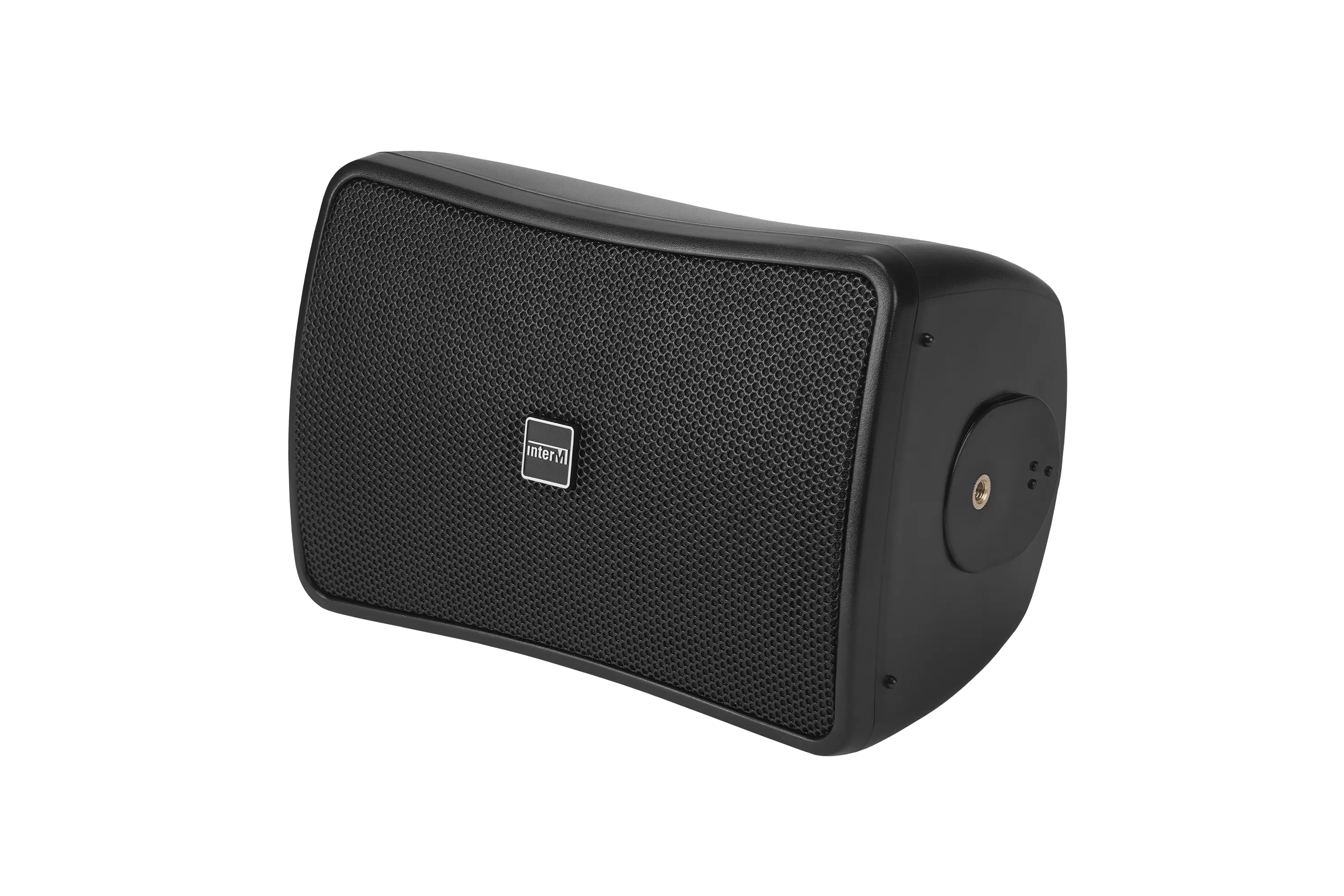

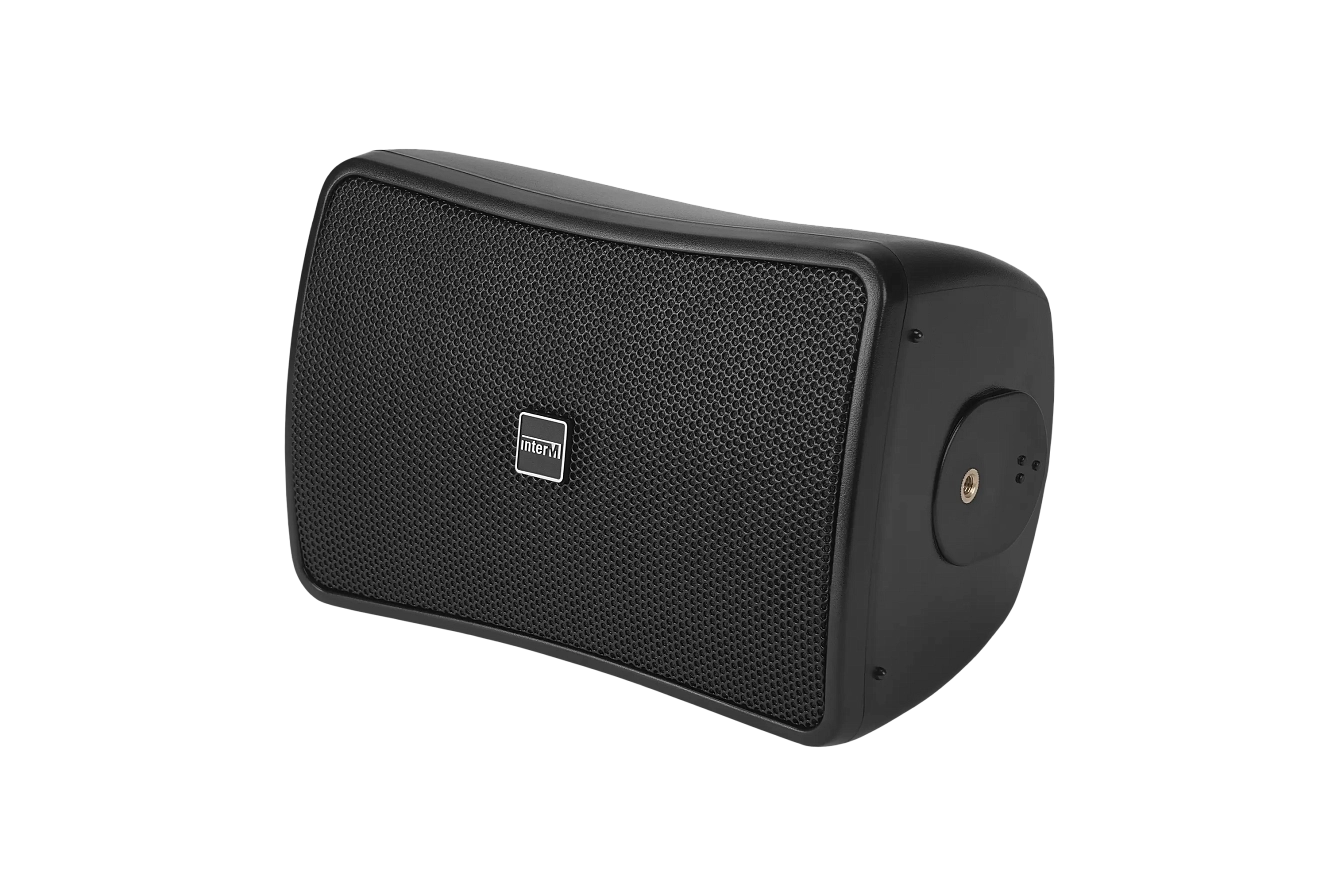

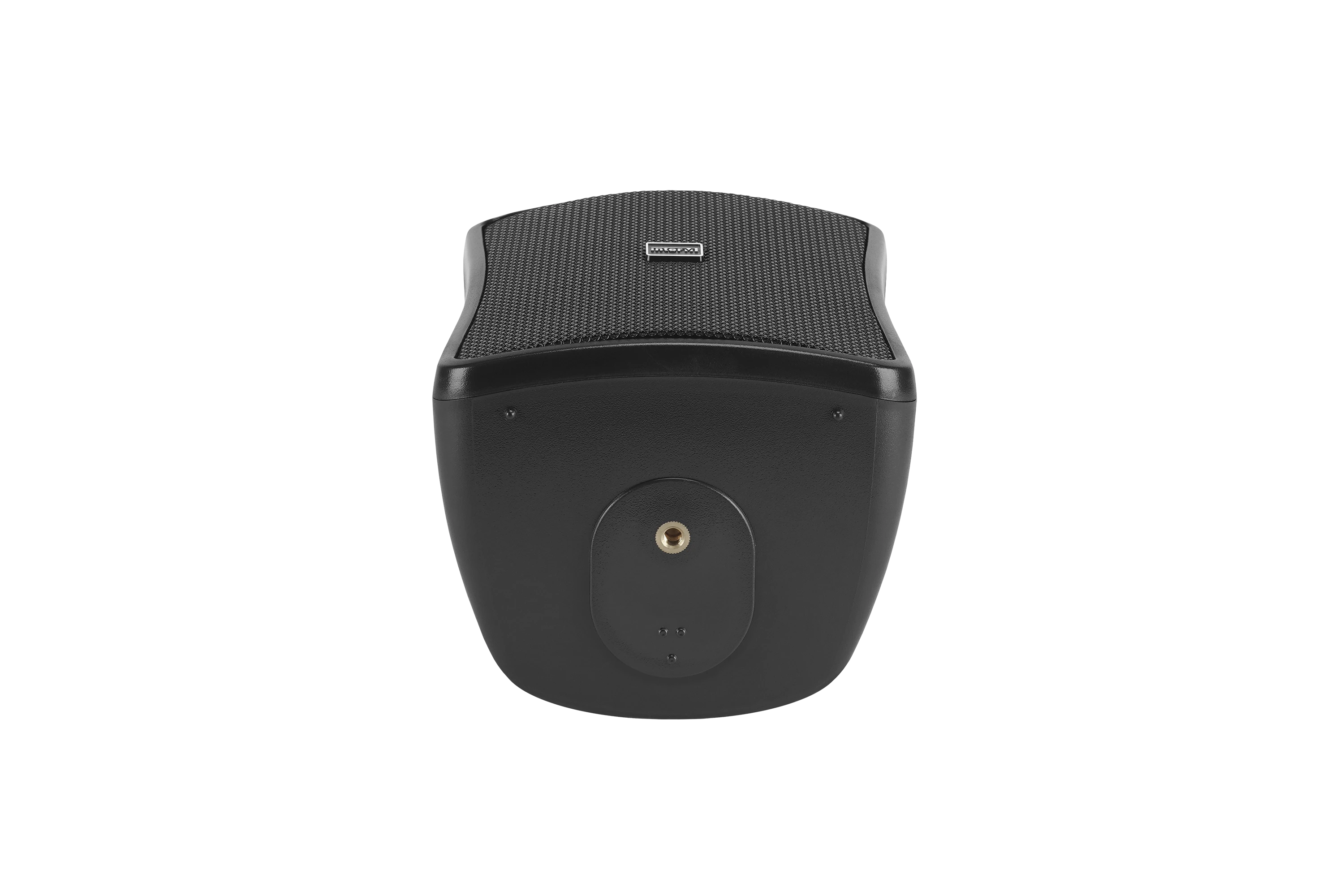

Для крепления скобы на верхней и нижней гранях корпуса громкоговорителя предусмотрены специальные посадочные места, которые фиксируют положение кронштейна, а также ограничивают его поворот в пределах 30 градусов в обе стороны.

Посадочное место для крепления скобы INTER-M WS-50T (BK)

Рис. 12. Посадочное место для крепления скобы

  • 1 – посадочное место для крепления скобы
  • 2 – точка крепления скобы
  • 3 – фиксаторы
  • 4 – винт крепления
  • 5 – скоба

Аналогично акустическим системам опциональная установочная скоба так же поставляется в черном и белом цвете.

Громкоговоритель с установленной скобой INTER-M WS-50T (BK)

Рис. 13. Громкоговоритель с установленной скобой

Логотип Inter-M, находящийся на защитной металлической решетке, имеет возможность изменения ориентации в соответствии с положением громкоговорителя в пространстве.

Варианты монтажа громкоговорителя INTER-M WS-50T (BK)

Рис. 14. Варианты монтажа громкоговорителя

Технические характеристики

Наименование WS-15T WS-30T WS-50T WS-80T
Мощность подключения, Вт 15 30/15 50/25 80/40
Количество полос 1 2
Импеданс, Ом 8/666 8/333/666 8/200/400 8/125/250
Диапазон воспроиз­водимых частот (±3дБ), Гц 140...20 000 133...17 700 126...15 800 113...20 000
Чувствительность, дБ 79 84 87 86
Материал корпуса АБС-пластик
Класс защиты IP 54
Диапазон темпера­тур, °С –45...+50
Масса, кг 0,98 1,83 2,46 3,71
Габариты (ШхВхГ), мм 92×120×114 139×210×129 173×250×150 210×311×169
Габариты кронштейна, (ШхВхГ), мм 83×92×83
