Активная профессиональная акустическая система AFFA серии AFLA

20.03.2020

в наличии

Активные акустические системы прочно заняли своё место среди различных вариантов звукоусилительных систем. Конструктивное решение, при котором в корпус встраивается блок усилителя даёт немало преимуществ по сравнению с вариантами, где используется пассивная акустика и внешний усилитель. Среди этих преимуществ можно отметить отсутствие необходимости в дорогостоящих акустических кабелях, особенно в случаях, когда акустика устанавливается на удалении от источника сигнала. Также исключается необходимость подбора усилителя по мощности и импедансу — усилители в таких системах всегда чётко подбираются под динамические головки конкретной модели, что опять же исключает вероятность повреждения динамиков в результате перегрузки. И третьим фактором, выделяющим активные акустические системы, является их компактность и универсальность — часто в них встраивают не только усилители, но и различные устройства обработки и воспроизведения звука, что приводит к сокращению количества блоков в системе звукоусиления в целом и делает её мобильной.

Акустическая система AFLA является классическим представителем мобильных систем звукоусиления. Серия AFLA включает в себя три модели различной мощности: 250 Вт у младшей 10-дюймовой модели, и 450 Вт у 12- и 15-дюймовых моделей. Если отличие младшей модели видно сразу, то две старшие имеют схожие технические характеристики, однако 15-дюймовая модель имеет значительно большую площадь НЧ-излучателя, расширенный частотный диапазон в области низких частот, что вкупе с большей чувствительностью НЧ-драйвера, позволяет получить глубокий бас без применения сабвуфера и кроссовера.

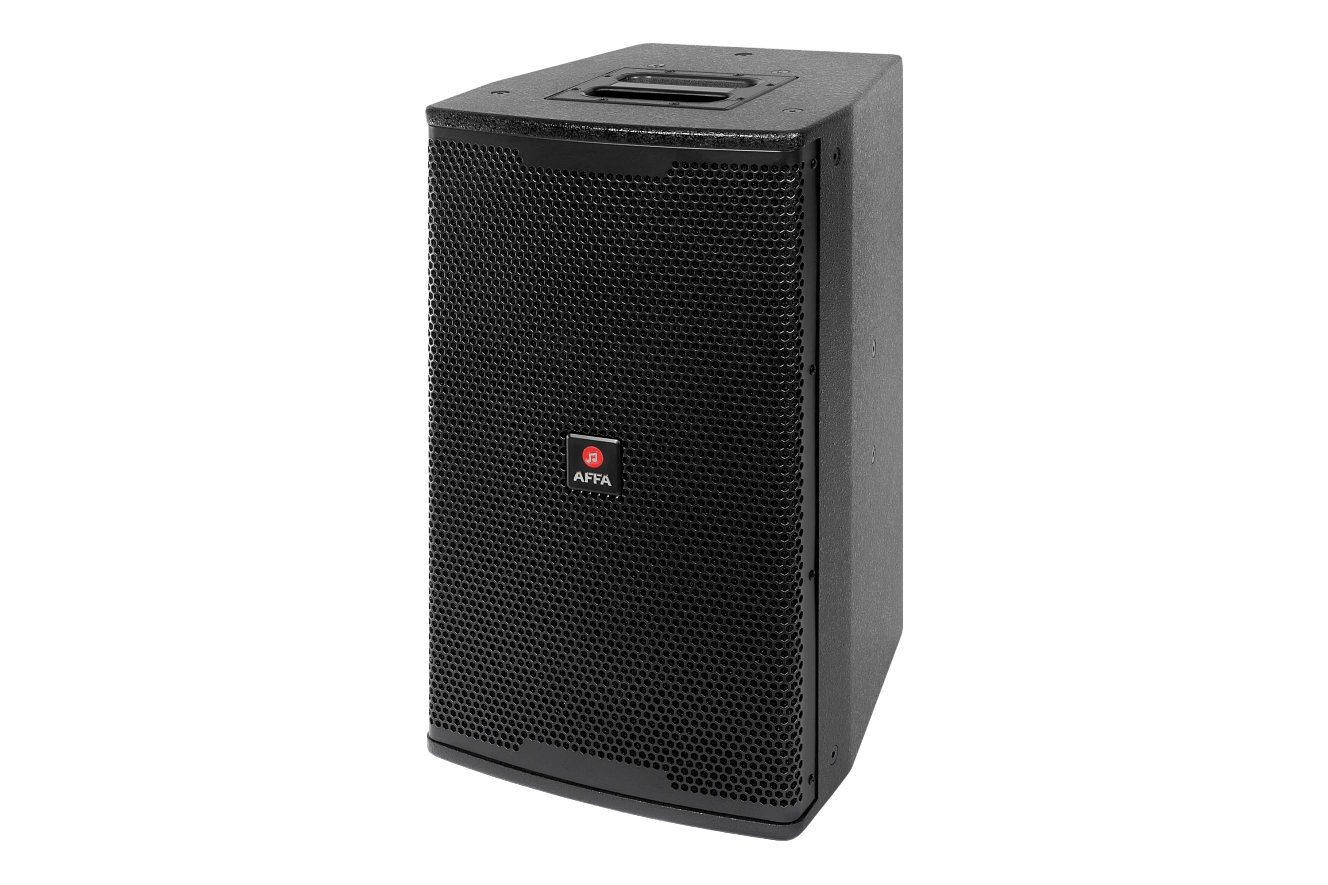

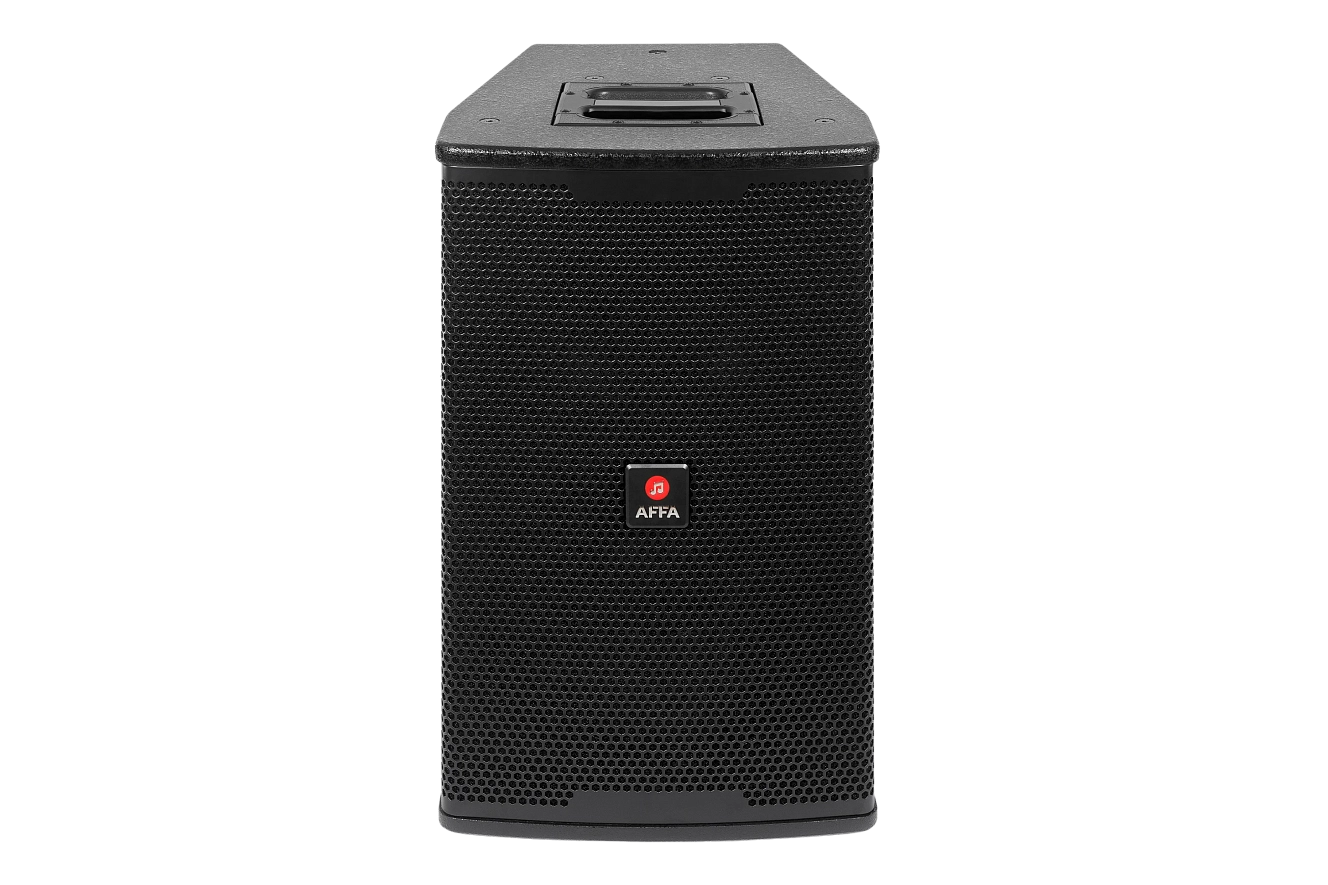

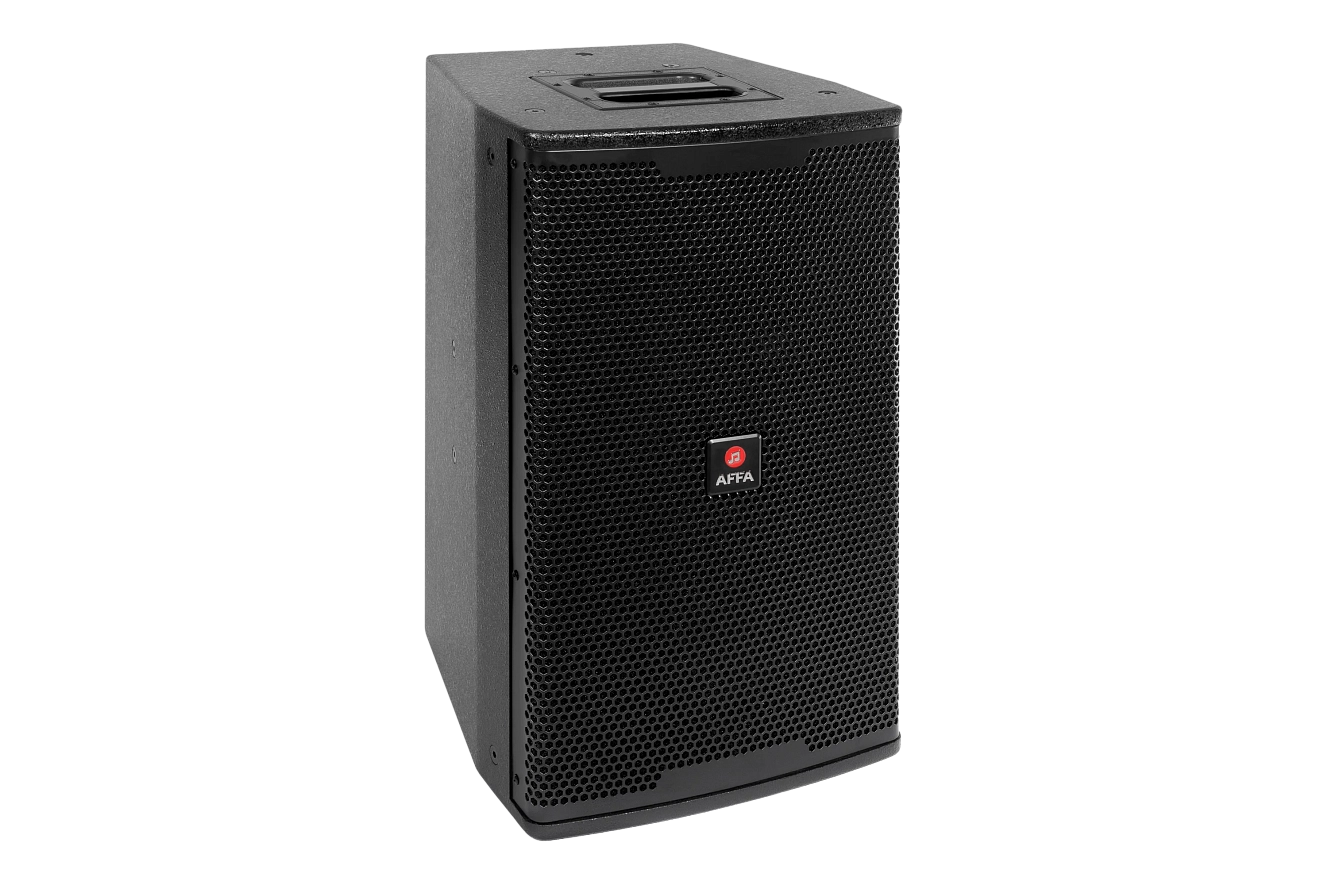

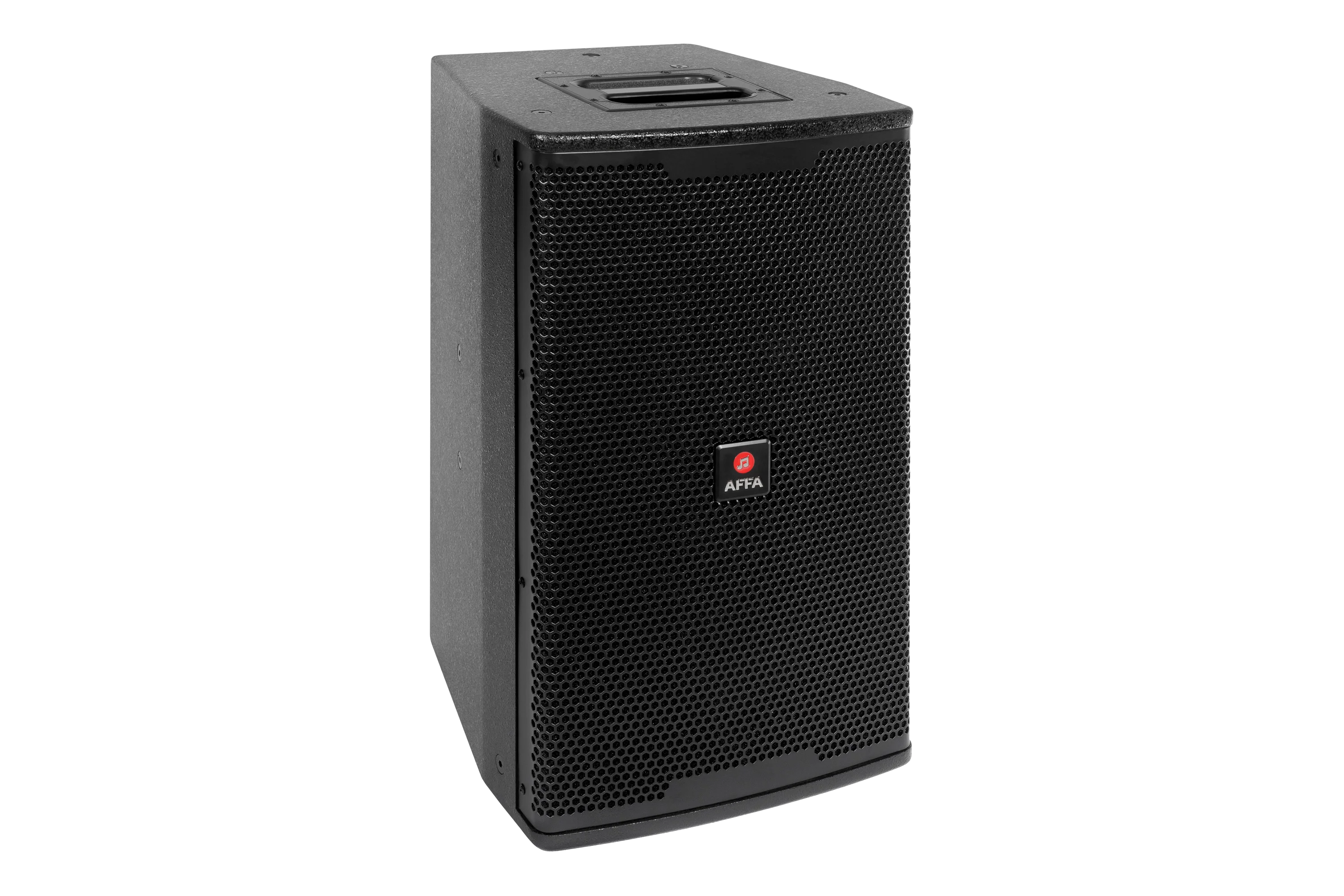

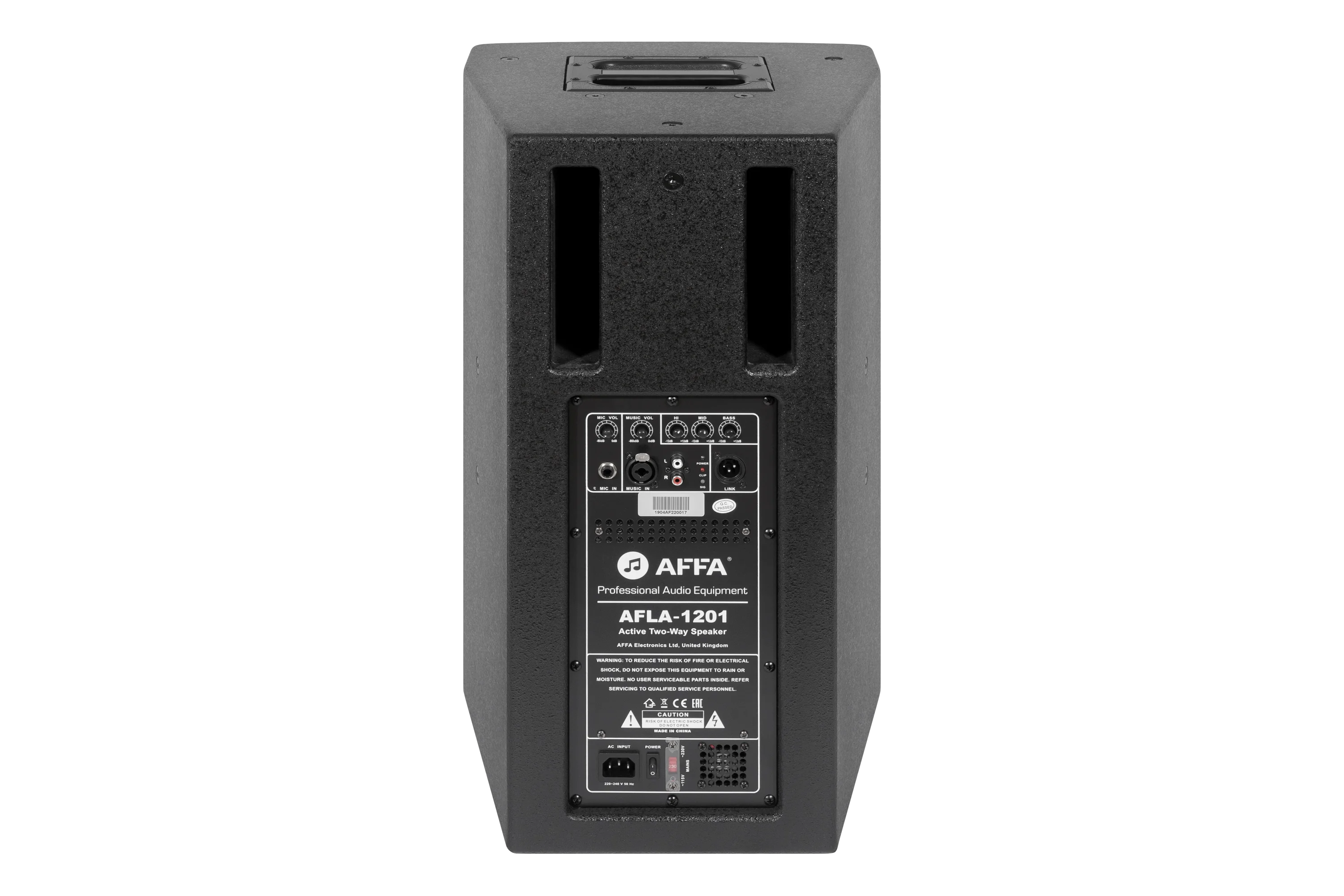

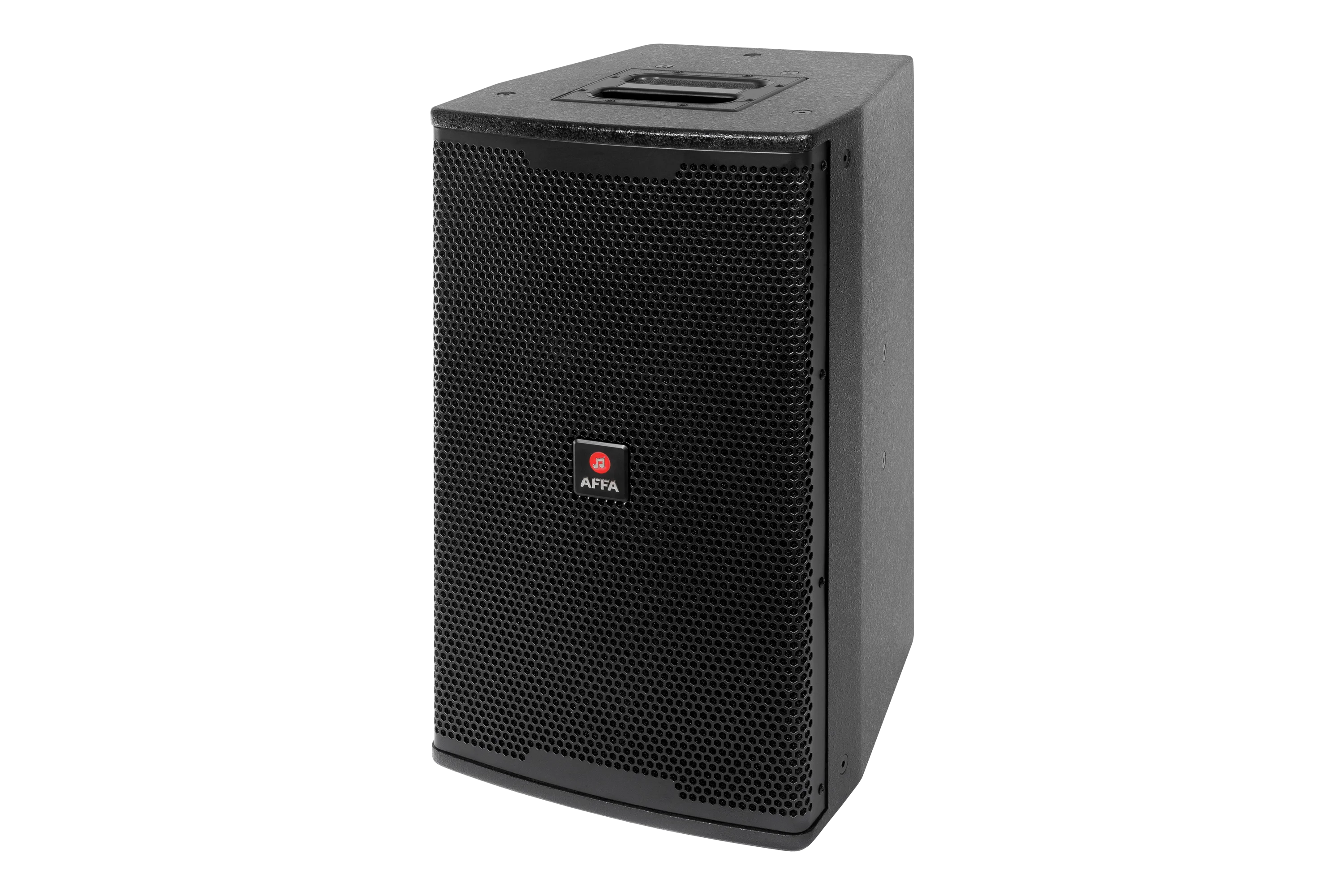

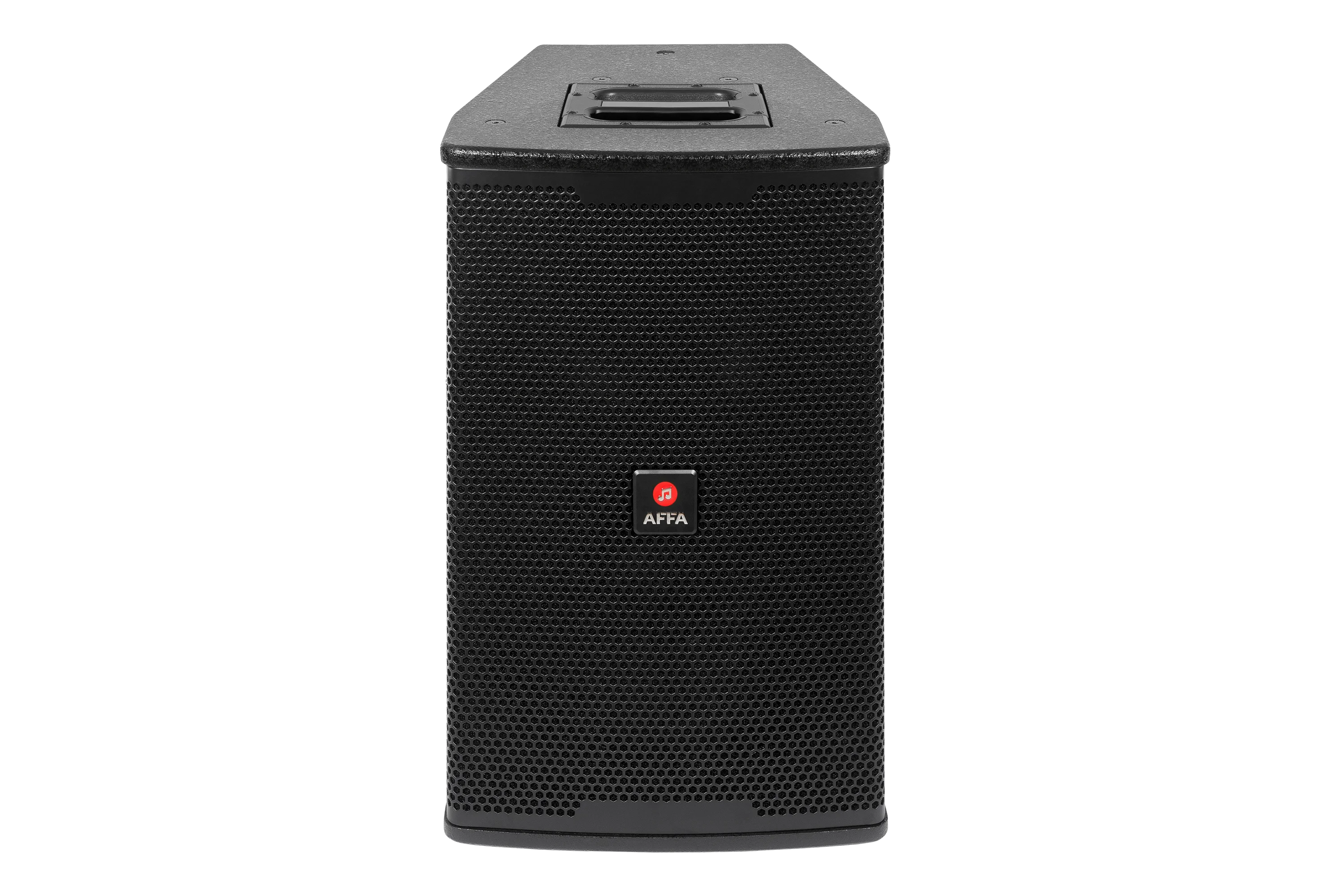

Фото оборудования

Функциональные возможности и особенности

  • Встроенный цифровой усилитель мощности

    Цифровой усилитель, встроенный в акустическую систему, производит усиление по мощности входного сигнала. Благодаря высокому КПД примененной схемы обеспечивается высокий уровень звукового давления.

  • 2 микшируемых входа

    Каждая акустическая система имеет линейный и микрофонный вход. Усиление каждого канала регулируется отдельно.

  • Равномерная АЧХ

    Двухполосная конструкция с фазоинвертором и объемный корпус обеспечивают высококачественное воспроизведение сигналов во всем диапазоне звуковых частот.

  • Прочный корпус

    Для изготовления корпуса акустической системы используются высококачественные МДФ плиты с полиуретановым покрытием.

  • Разнообразие способов установки

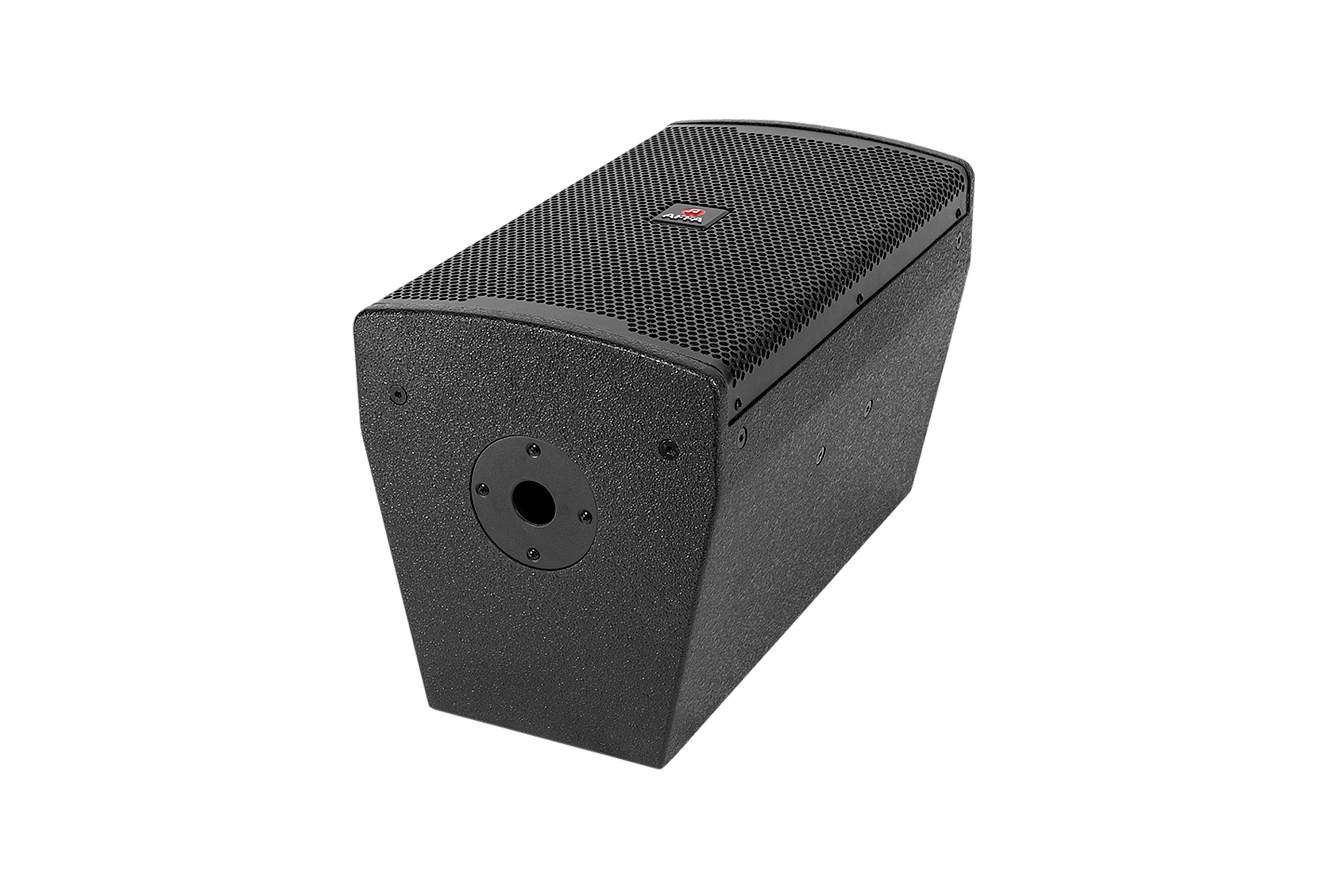

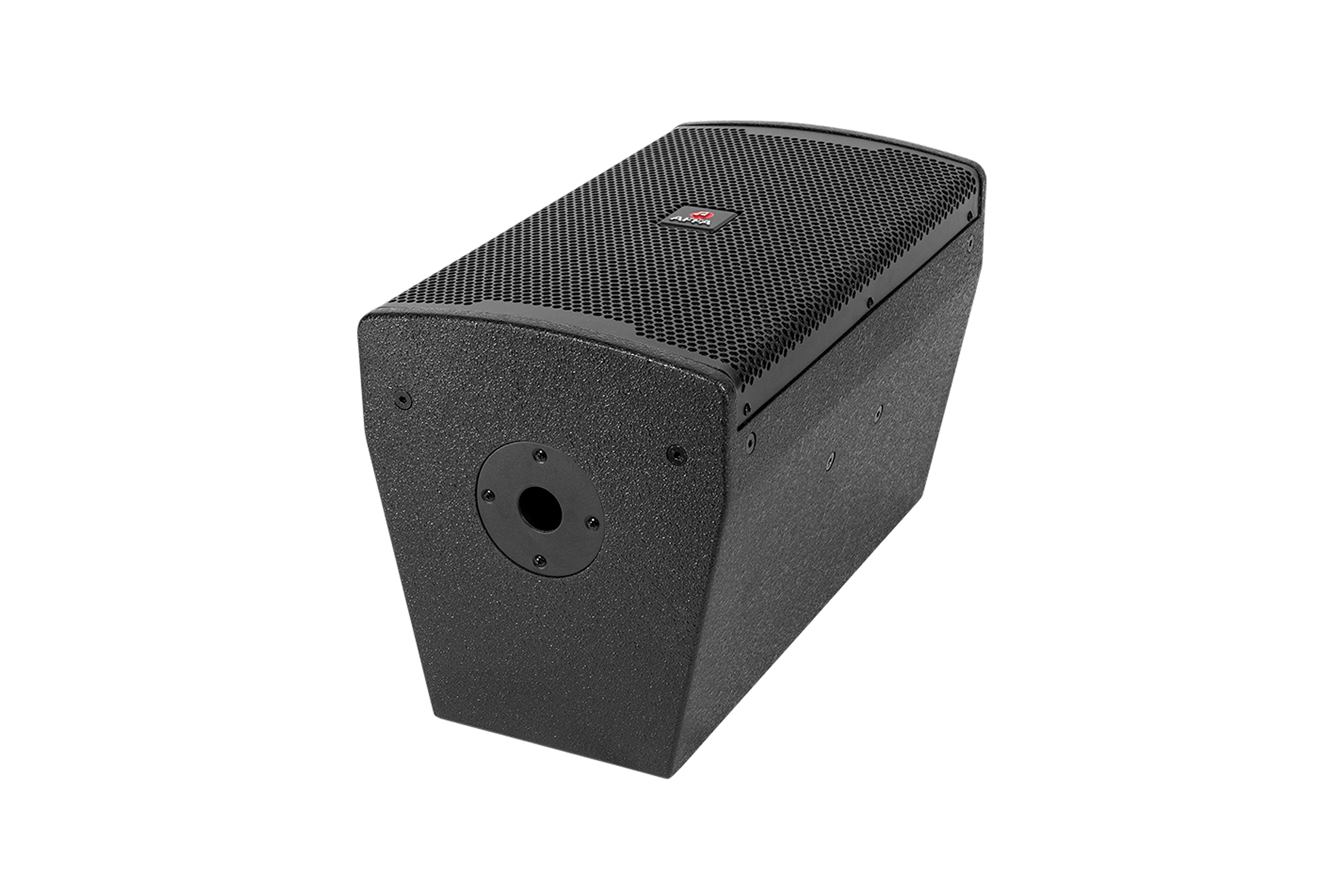

    Акустическая система оснащена монтажными точками, обеспечивающими возможность настенной и потолочной установки с помощью подвесных тросов. Также в нижней части корпуса акустической системы предусмотрен стакан для установки на 35-мм стойку.

  • Балансный вход

    Для уменьшения помех на входе усилителя, используется балансная схема подключения.

  • Встроенный эквалайзер

    Модели AFLA-1201 и AFLA-1501 имеют встроенный трехполосный эквалайзер для регулировки АЧХ в соответствии с акустическими требованиями помещения.

Конструкция

Микросхема TDA8953TH

Рис. 1. Устройство корпуса и расположение усилителя AFLA-1201

Конструкция акустических систем AFLA продумана таким образом, чтобы в первую очередь обеспечить максимально широкие возможности монтажа: акустическую систему можно разместить на уровне головы слушателя (например, на пол сцены), также, благодаря наличию 35-мм паза на дне корпуса, акустика монтируется на универсальную стойку для акустических систем. Подобное решение позволяет размещать акустическую систему на любой ровной поверхности и поднимать её на высоту выше 1700 мм, то есть над головами слушателей, благодаря чему звук будет проходить над публикой без резких потерь в ВЧ-спектре. В случае, если требуется озвучивание большого пространства и получение наиболее равномерного звукового давления, акустические системы подвешиваются к потолку или к потолочным балкам стальными тросами или цепями, прикрепленными к монтажным точкам в корпусе акустической системы.

Система охлаждения AFLA-1201

Рис. 2. Система охлаждения AFLA-1201

Корпус акустической системы выполнен из плит МДФ толщиной 15 мм (для модели с 15-дюймовым НЧ драйвером — 18 мм), склеенных между собой специальной акустической смолой. Такой выбор материала был сделан в силу его хороших физических и экономических показателей: этот материал является самым удобным в обработке, неприхотлив в эксплуатации, прочен, и, при стоимости значительно ниже дерева, имеет лучшие акустические характеристики, обеспечивая хорошее демпфирование внутренних резонансов при работе системы. Трапециевидная форма корпуса со скошенными боковыми стенками выбрана для уменьшения площади параллельных поверхностей и, как следствие, для уменьшения дифракционных эффектов (гула) во время звучания системы. Встроенный усилитель спрятан в отдельной, изолированной от общего акустического объёма камере, расположенной в задней части корпуса. Такое решение позволило применить активное охлаждение электронных компонентов усилителя и значительно сократить размеры радиаторов. Расположение двух щелевых фазоинверторов прямоугольной формы над камерой усилителя в задней части корпуса, во-первых, сократило размеры лицевой панели (экрана) и корпуса акустической системы в целом, а во-вторых дало значительное снижение вибраций корпуса, приводящей к увеличению суммарного коэффициента гармоник в области низких частот.

Корпуса акустических систем AFLA-1501 и AFLA-1001

Рис. 3. Корпуса акустических систем AFLA-1501 и AFLA-1001

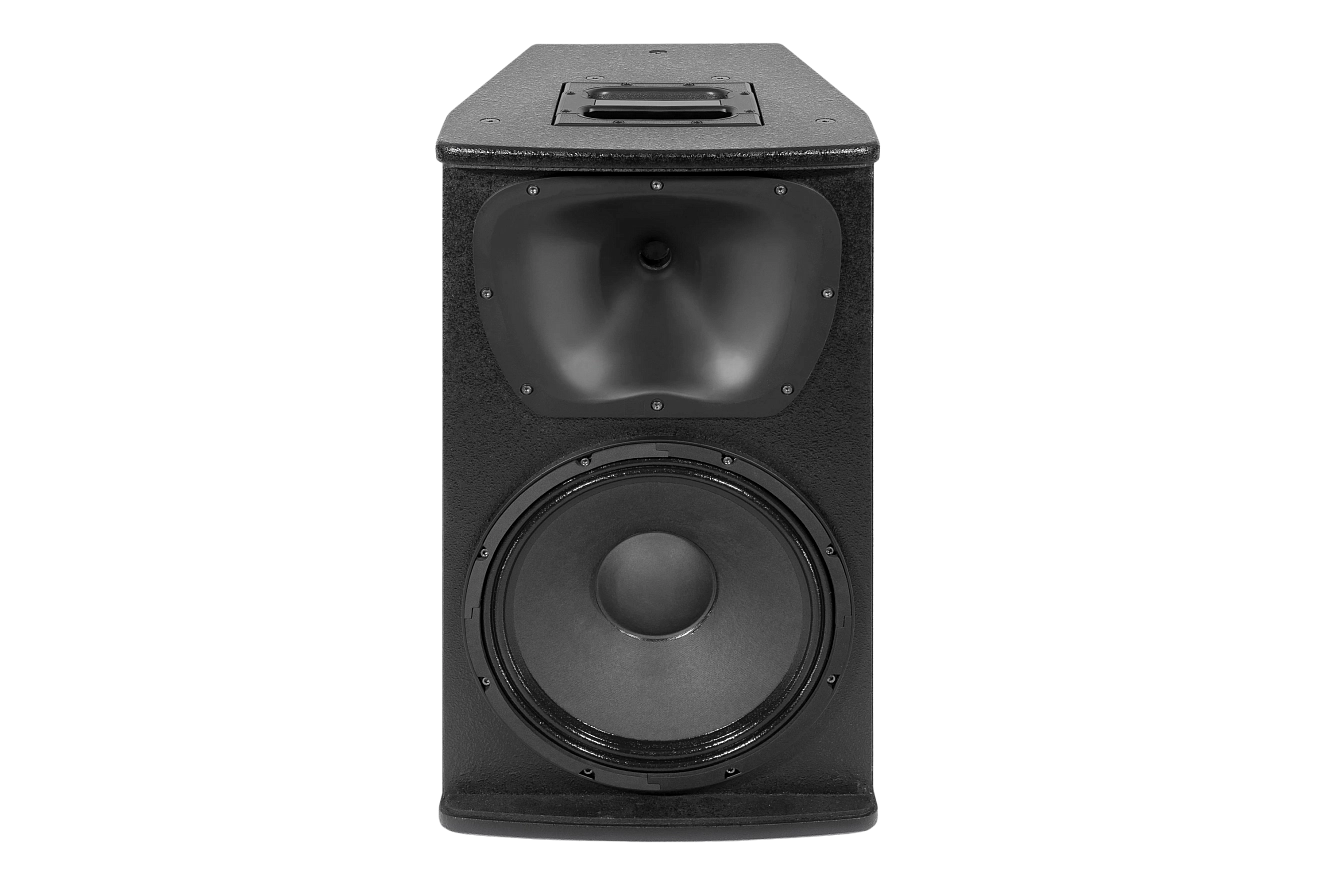

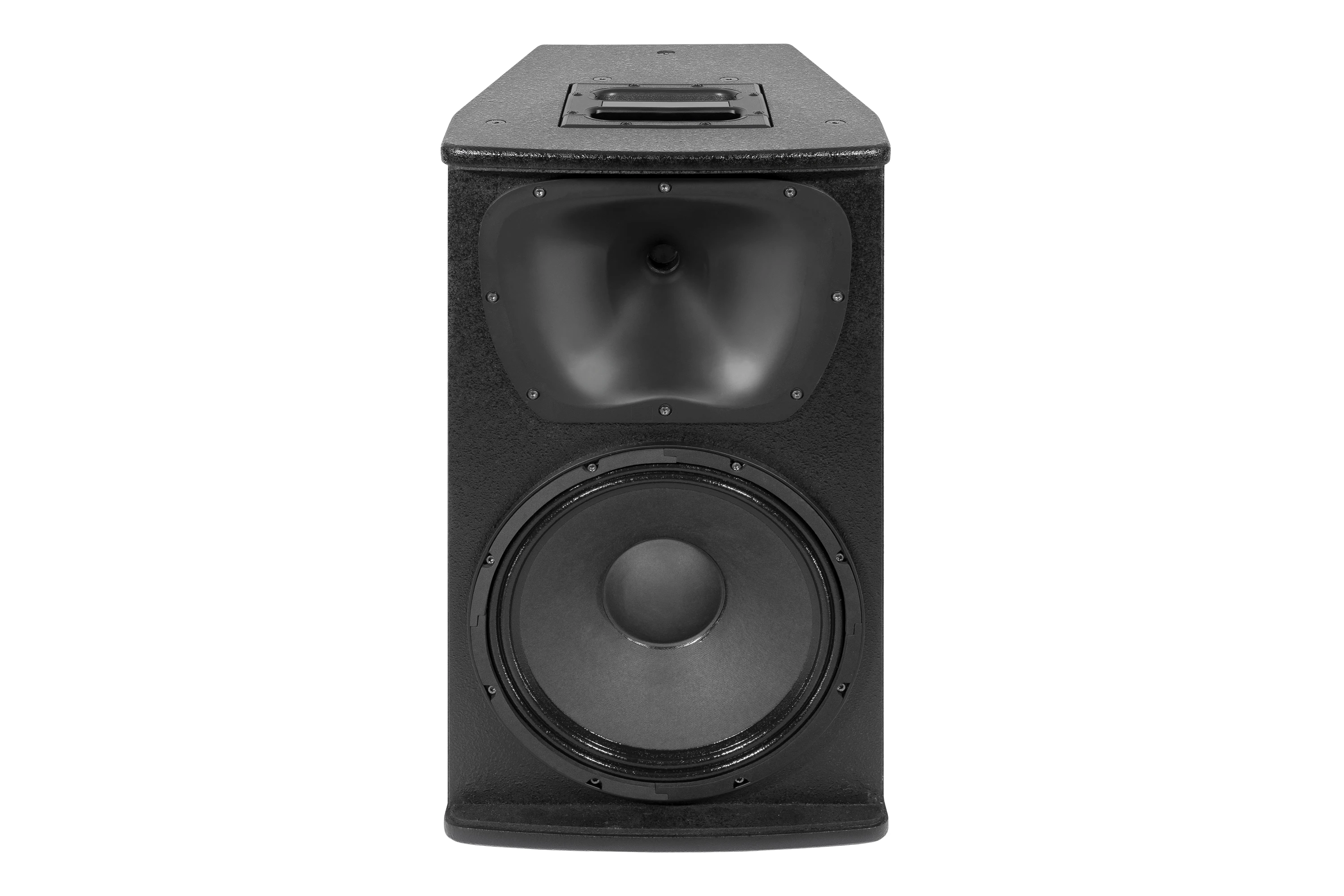

Низкочастотный драйвер (5) и высокочастотный твитер (3) надежно защищены толстой металлической решеткой с нейлоновой сеткой. У модели AFLA-1501 между динамиками на передней панели имеется дополнительное ребро жесткости (4), препятствующее прогибанию защитной решетки. В конструкции применен НЧ-драйвер с диффузором из плотного акустического картона, демпфер выполнен из тканного синтетического материала. В верхней части корпуса находится ручка (1) для переноски акустической системы. Сам корпус защищен полиуретановым покрытием толщиной 0,5 мм (2).

ВЧ-излучатель представляет собой купольный компрессионный драйвер с 4.5-дюймовым магнитом, нагруженным на рупор (3). Рупор, выполненный из твёрдого толстого пластика, обеспечивает широкую диаграмму направленности в области высоких частот.

Органы управления

Панель управления AFLA-1501 (1201)

Рис. 4. Панель управления AFLA-1501 (1201)

  • 1 – секция микрофонного входа: балансный вход TRS, регулятор громкости
  • 2 – секция линейного входа: комбинированный вход TRS-XLR, стереовход RCA, регулятор громкости
  • 3 – 3-х полосный эквалайзер линейного входа
  • 4 – сквозной выход XLR
  • 5 – индикаторы состояния акустики: включение, перегрузка, наличие сигнала
  • 6 – разъем питания
  • 7 – кнопка включения питания
  • 8 – переключатель входного напряжения
Панель управления AFLA-1001

Рис. 5. Панель управления AFLA-1001

  • 1 – секция микрофонного входа: балансный вход XLR, регулятор громкости
  • 2 – секция линейного входа: балансный вход XLR, регулятор громкости
  • 3 – индикаторы состояния акустики: включение, перегрузка, наличие сигнала
  • 4 – сквозной выход XLR
  • 5 – разъем питания
  • 6 – кнопка включения питания

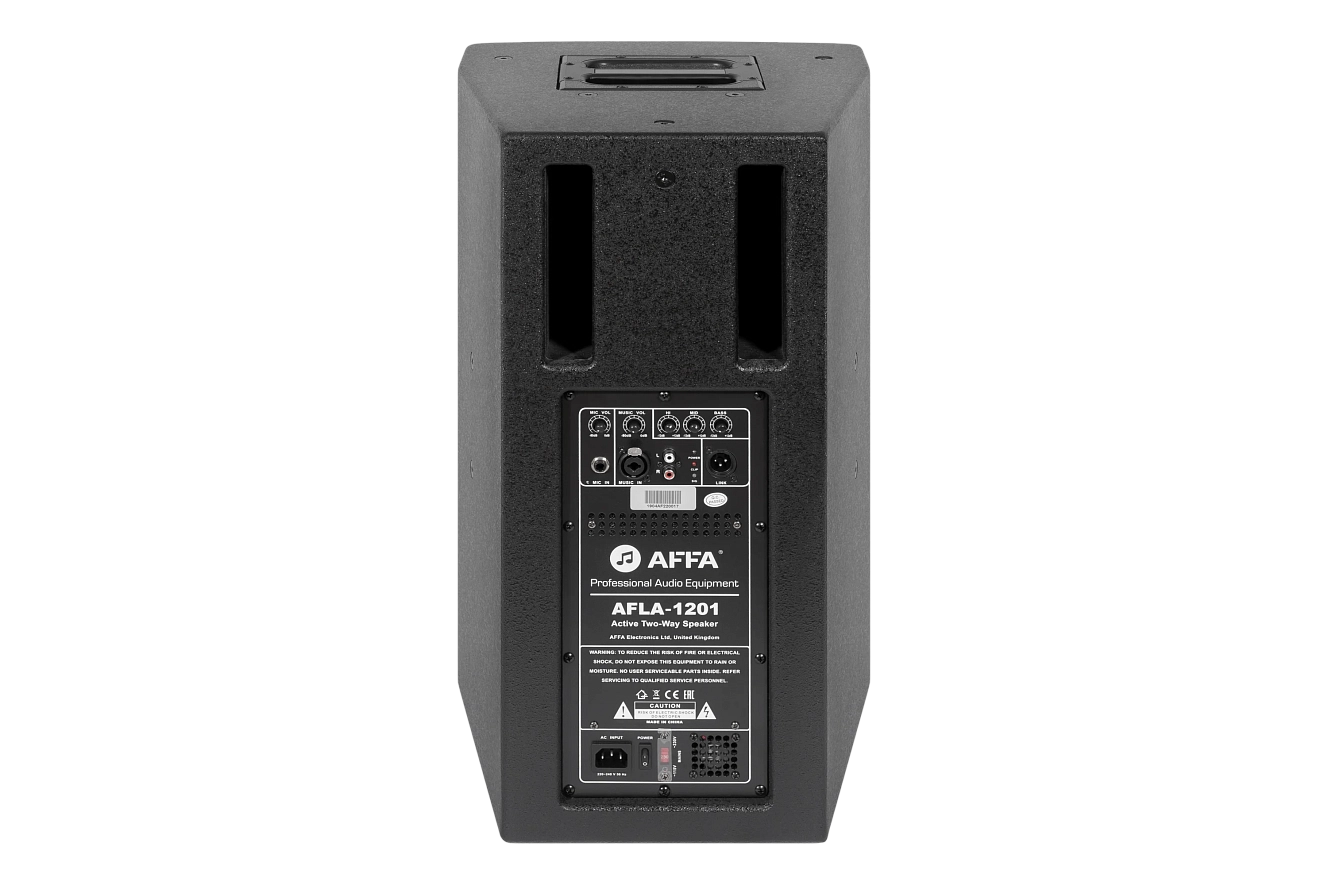

Все органы управления сосредоточены на задней панели акустической системы. Все модификации снабжены двумя раздельными входами: линейным и микрофонным, входы микшируются, каждый имеет свою регулировку громкости. На моделях AFLA-1201 и AFLA-1501, в дополнение к балансному линейному входу XLR установлена пара разъемов RCA, сигнал с которых также смешивается встроенным микшером. Акустическая система имеет отдельный мощный предусилитель для микрофонного сигнала, а сквозной выход LINK дублирует сигнал, поступающий на микрофонный вход, что дает возможность подключать один микрофон сразу к нескольким громкоговорителям через соединяющий кабель XLR-XLR. При этом линейный вход остаётся свободным для подключения источника музыки.

Трехполосный эквалайзер старших моделей имеет три несущие частоты: 80 Гц, 3000 Гц и 12000 Гц, а диапазон регулировки составляет ±15 дБ. На модели AFLA-1001 эквалайзера нет.

Технические характеристики

Наименование AFLA-1001 AFLA-1201 AFLA-1501
Номинальная выходная мощность (RMS), Вт 300 500 500
Ширина диаграммы направленности (ГхВ) 90°×50° 80°×55° 80°×55°
Диапазон частот, Гц 60 … 19000 55 … 19000 45 … 19000
Чувствительность (1 Вт/1 м), дБ 92 97 100
Максимальное звуковое давление, дБ 117 124 127
Диаметр НЧ-драйвера, мм 254 мм (10'') 305 мм (12'') 381 мм (15'')
Диаметр ВЧ-драйвера, мм 35 мм (1,4'') 35 мм (1,4'') 35 мм (1,4'')
Микрофонный вход, тип XLR TRS TRS
Линейный вход, тип XLR TRS-XLR, 2xRCA TRS-XLR, 2xRCA
Эквалайзер — 3-x полосный 3-x полосный
Напряжение питания 220 … 240 В 50 Гц 220 … 240 В 50 Гц, 115 В 60 Гц 220 … 240 В 50 Гц, 115 В 60 Гц
Потребляемая мощность без подачи сигнала, Вт 12 20 20
Материал корпуса 15-мм МДФ 15-мм МДФ 18-мм МДФ
Масса 17,3 23,5 30,5
Габаритные размеры (Ш×В×Г), мм 350×492×330 362×586×390 442×680×460

Схема применения

Портативная система озвучивания

схема подключения акустической системы AFFA

Главным приоритетом при выборе оборудования для мобильных систем звукоусиления является малый вес, минимальные габаритные размеры, высокая выходная мощность и скорость развёртывания оборудования до рабочего состояния. Система на базе 2-х акустических систем AFLA-1501, обладая 15-дюймовыми НЧ-драйверами с высокой чувствительностью, позволяет озвучить банкетный зал площадью до 200 квадратных метров, сохранив высокую детальность звучания во всём диапазоне частот от 45 Гц до 19 кГц. При выездной работе звукооператора крайне важным становится сокращение размеров и количества модулей системы: в идеальном случае, в ней остается только радиомикрофонный модуль, небольшой микшер и активная акустическая система.

Радиомикрофоны AFRM-102 позволяют избавиться от необходимости использования длинных микрофонных проводов и дают свободу передвижения выступающему без ухудшения качества переданного сигнала. В микшере AFMM-106 присутствуют только самые необходимые функции: линейные и микрофонные входы, Bluetooth- или USB-проигрыватель для воспроизведения заранее подготовленной музыкальной программы. Усилитель мощности включен в акустические системы, для их подключения требуется всего два балансных сигнальных кабеля.

Энергопотребление системы, несмотря на большую выходную мощность (порядка 1800 Вт RMS), благодаря применению цифровых усилителей и качественных динамических головок, остаётся в достаточно низких пределах. Средняя потребляемая мощность при воспроизведении музыкального сигнала, или человеческой речи с высоким уровнем громкости, не превышает 600 Вт на канал, что также немаловажно при развёртывании мобильной системы звукоусиления — такую систему можно запитать практически от любой розетки или удлинителя.
