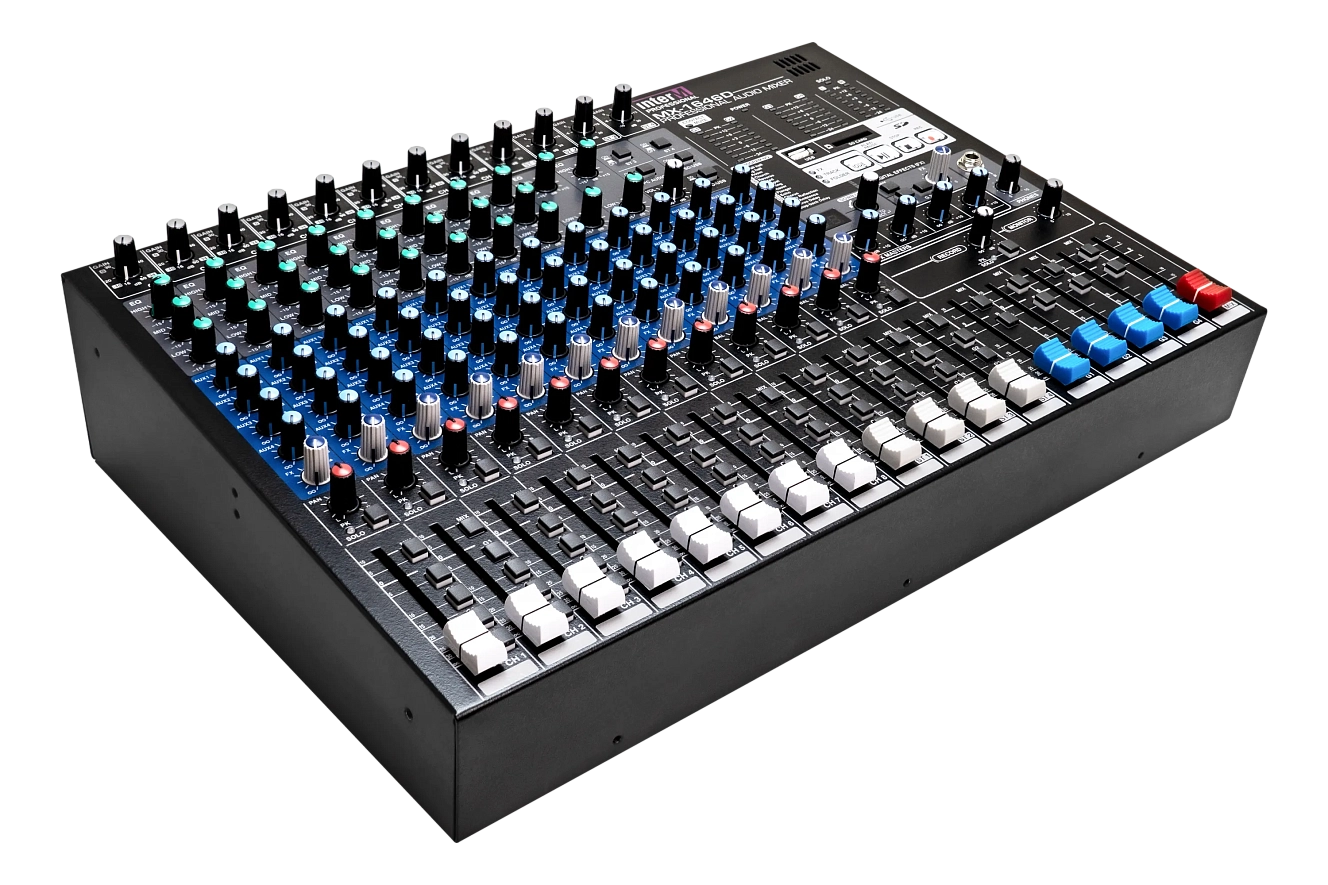

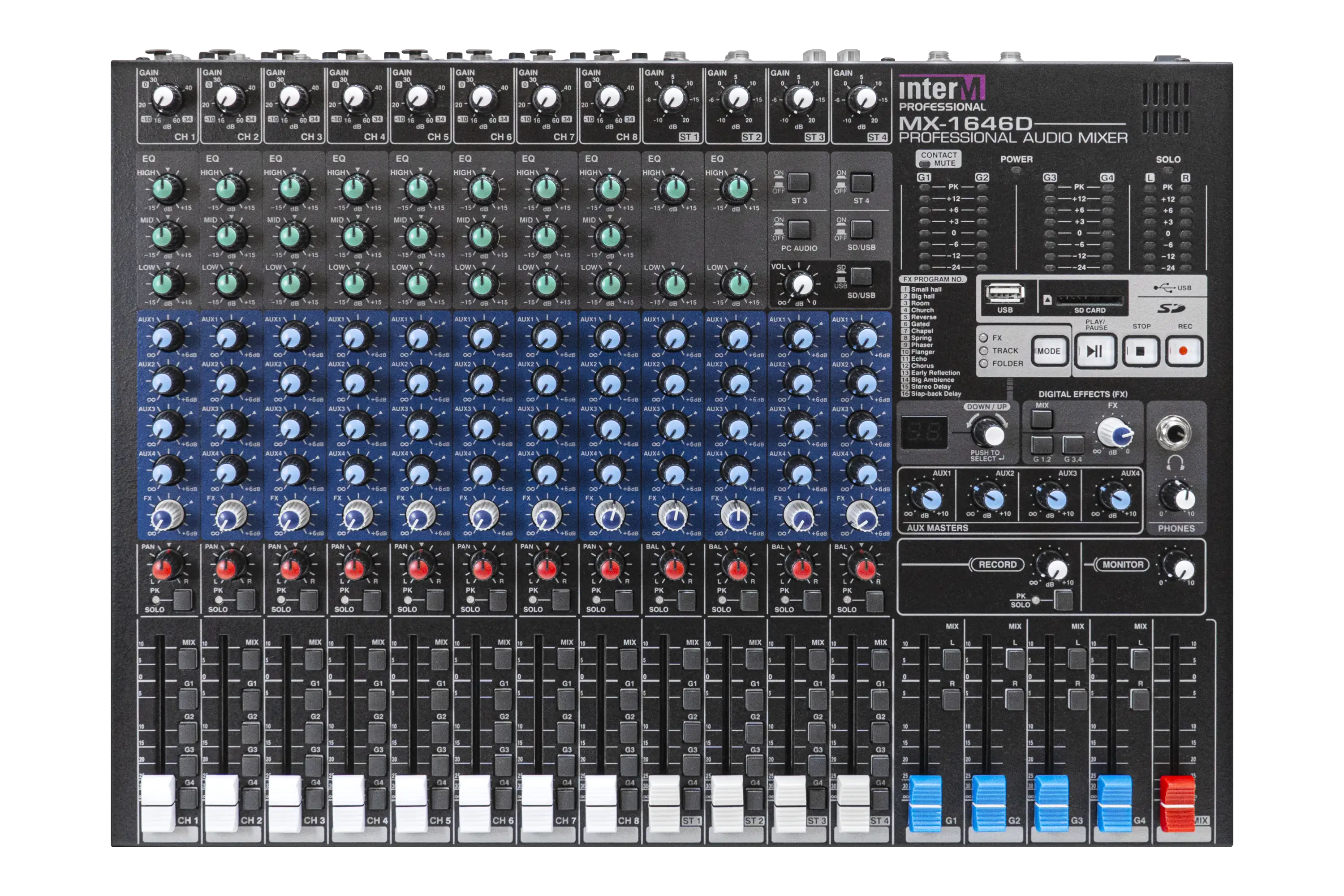

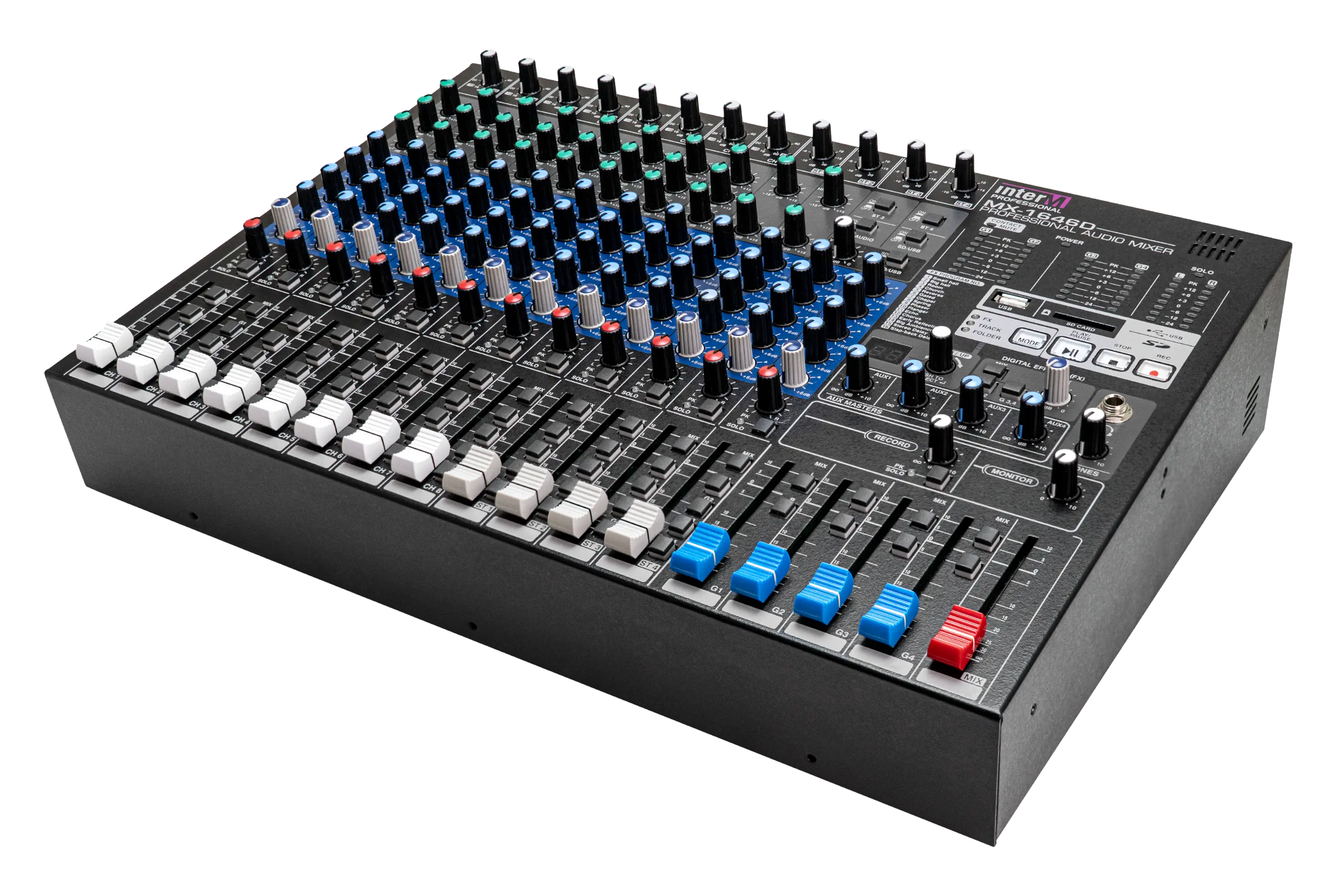

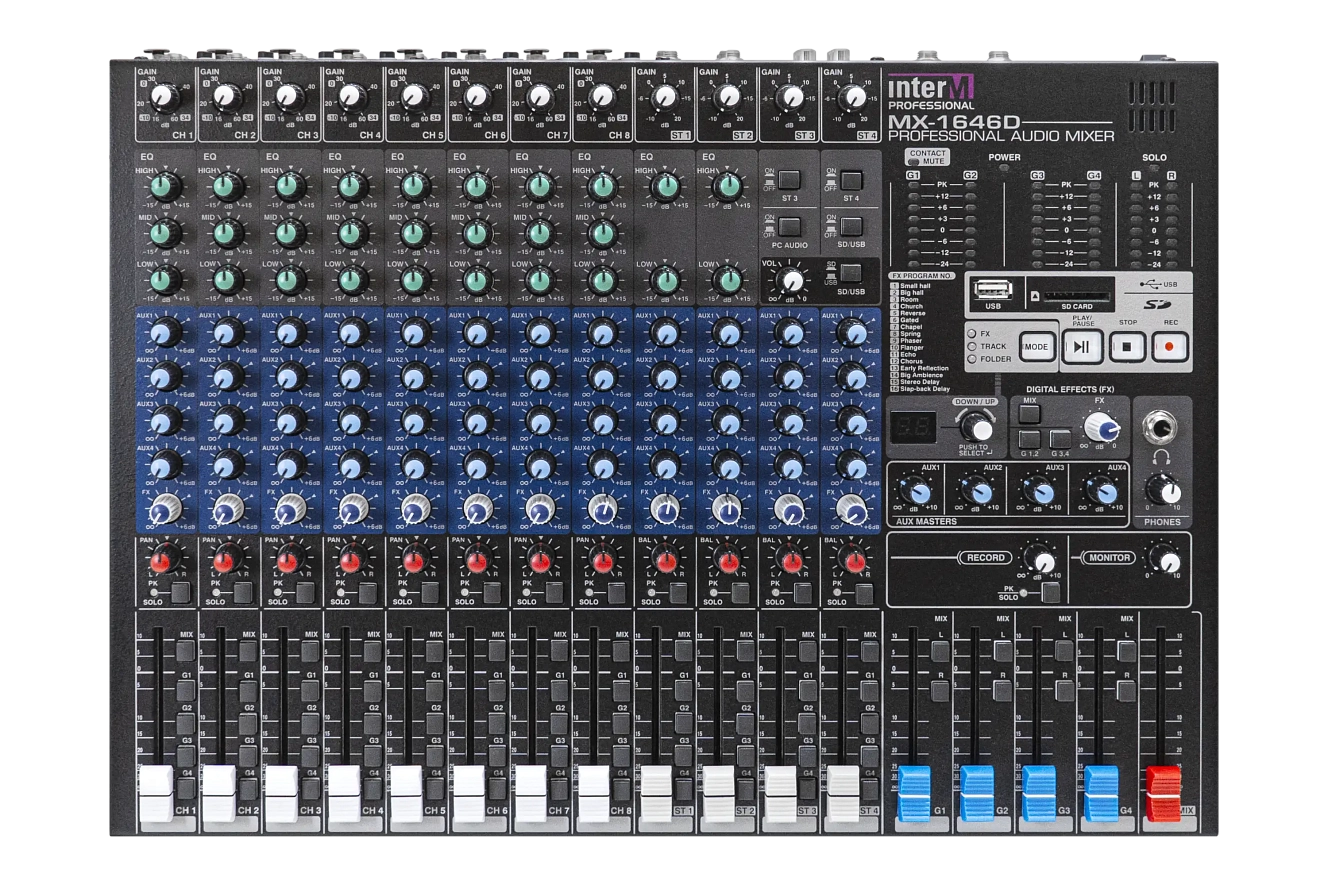

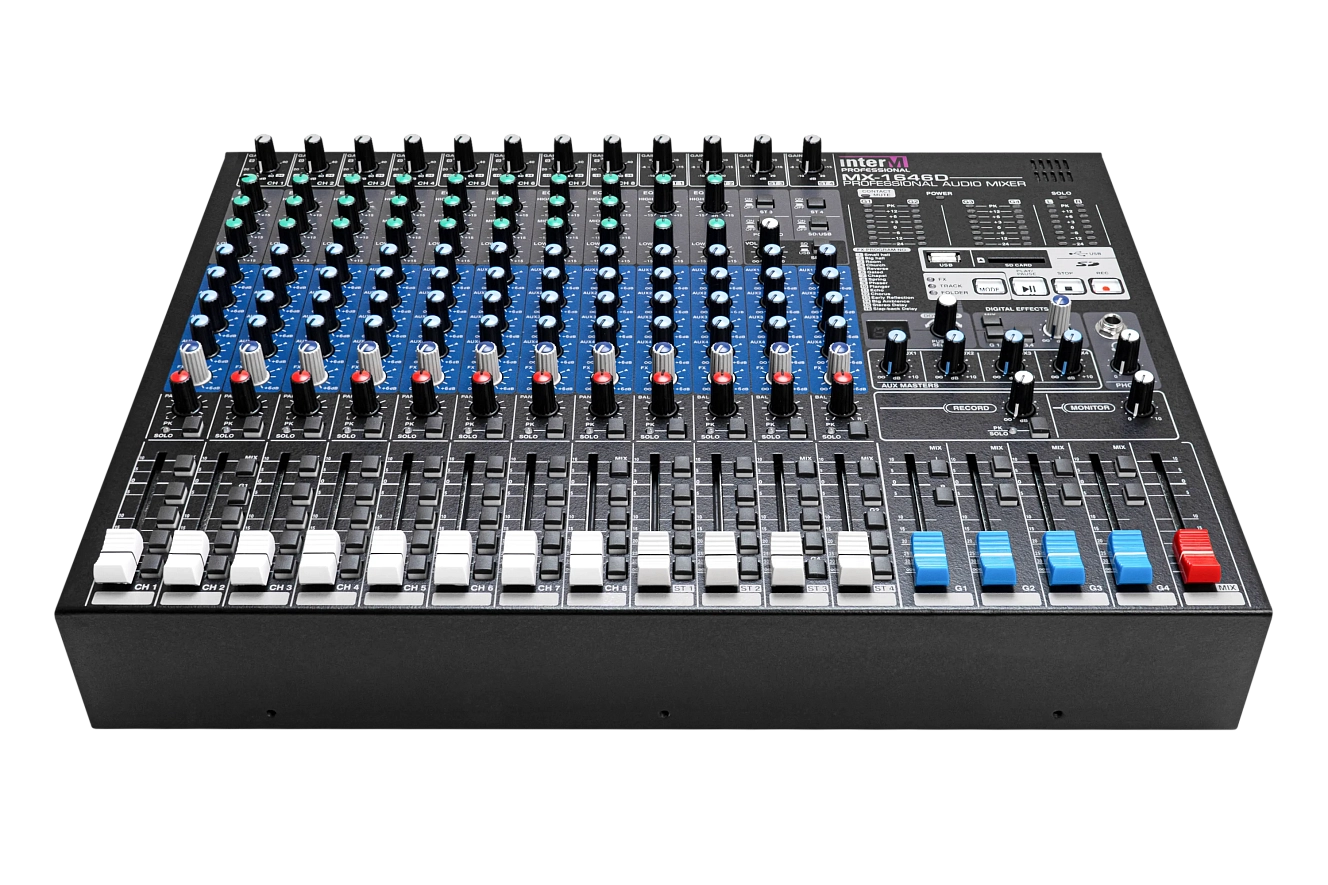

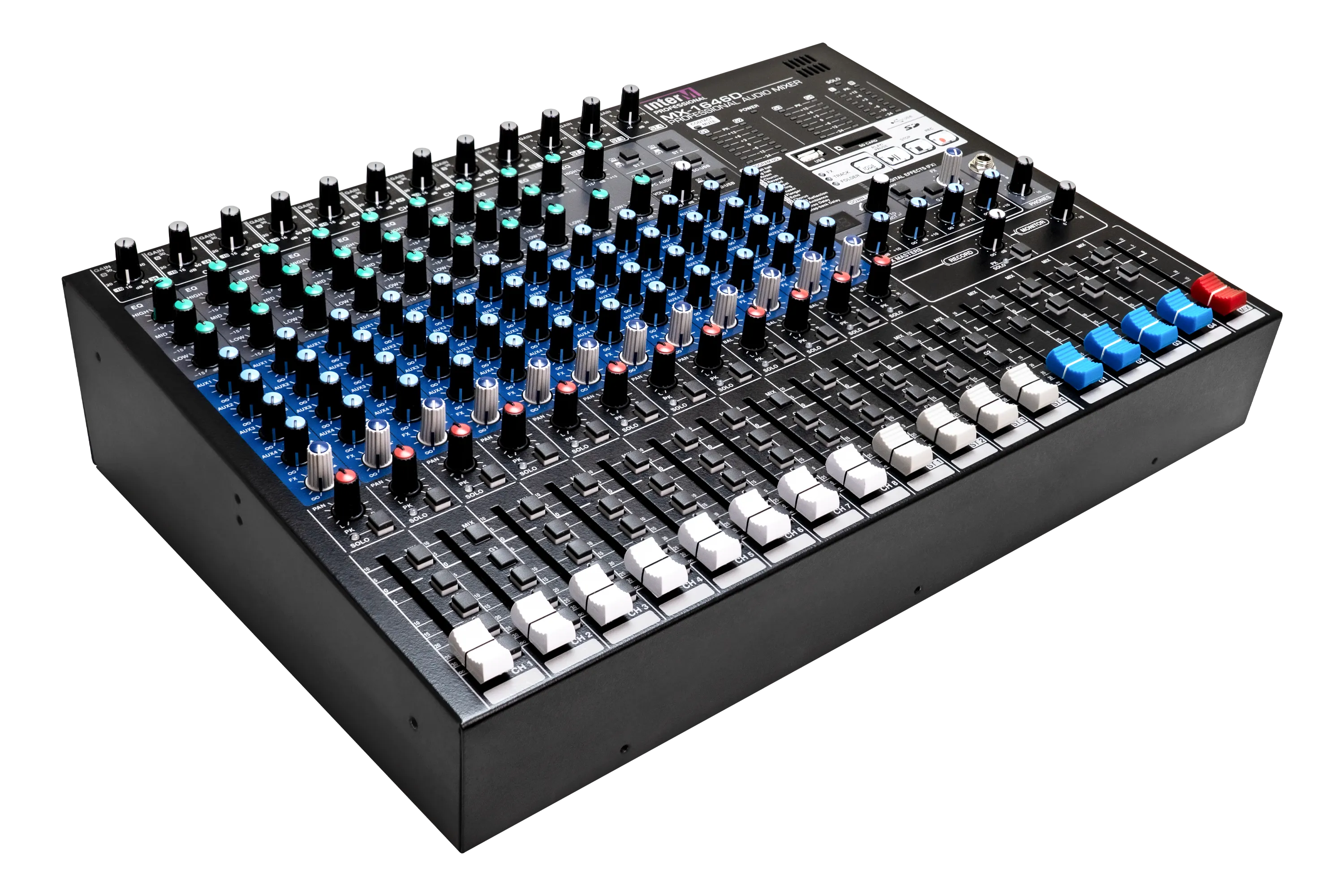

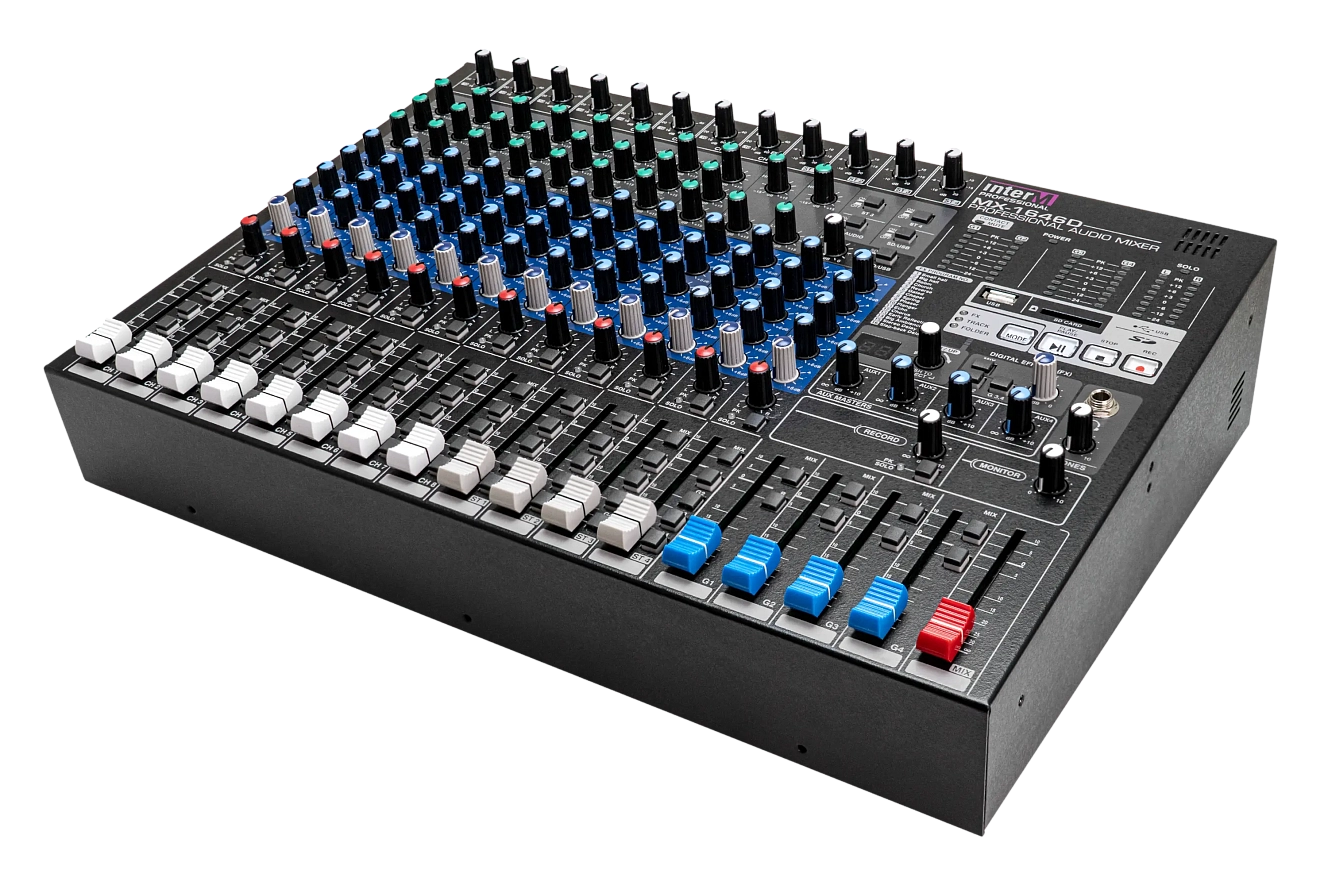

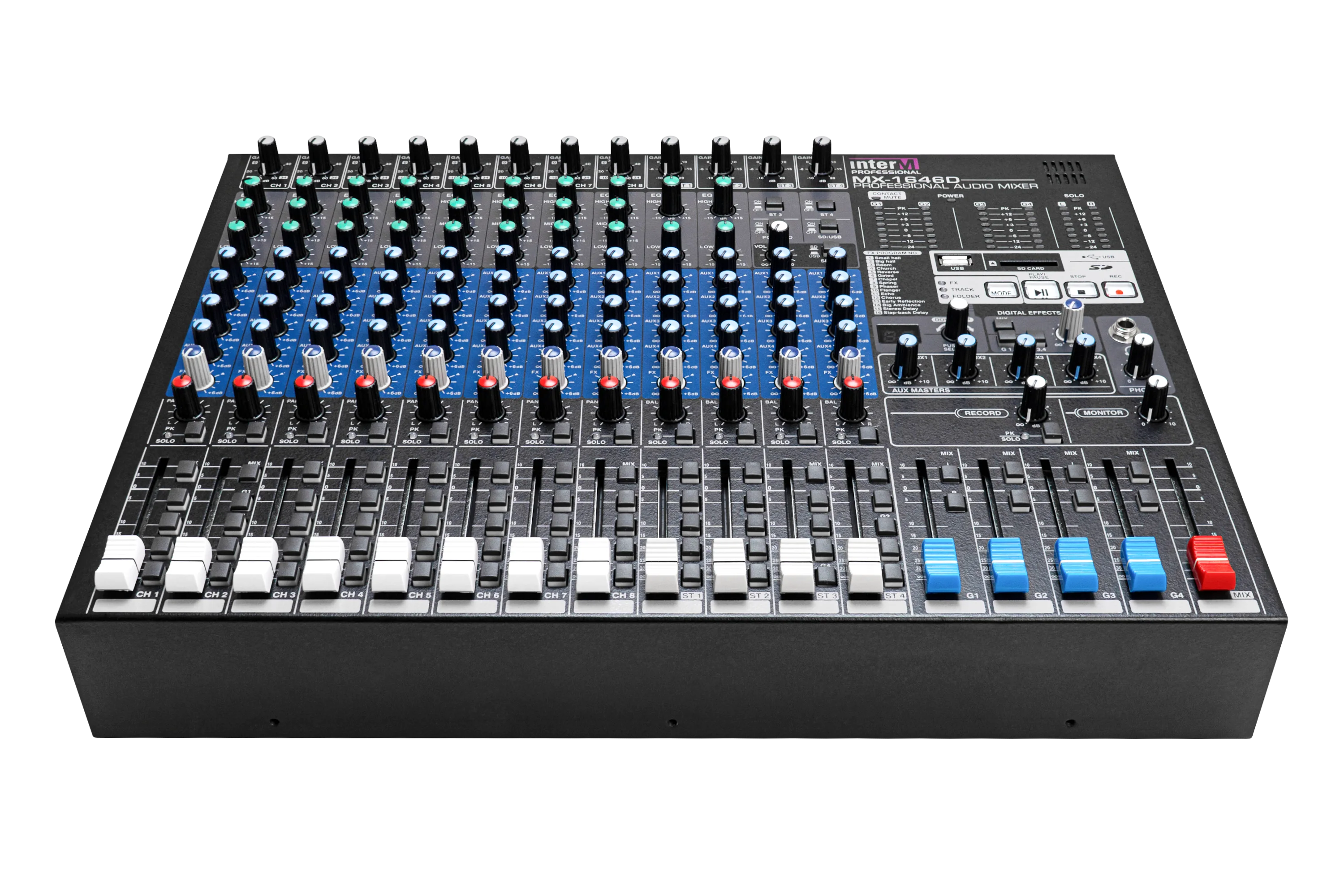

Аналоговый микшерный пульт MX-1646D

Схема применения

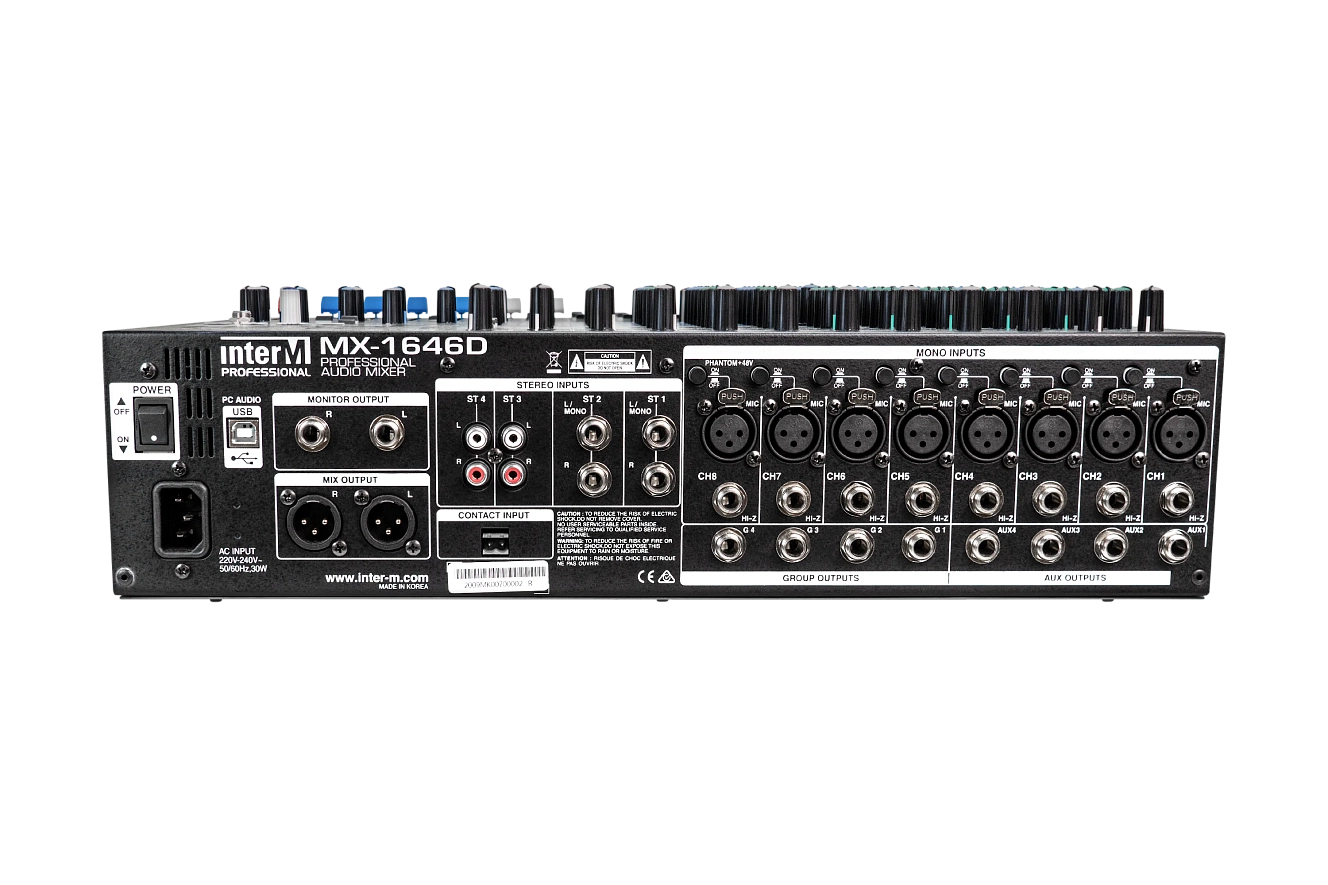

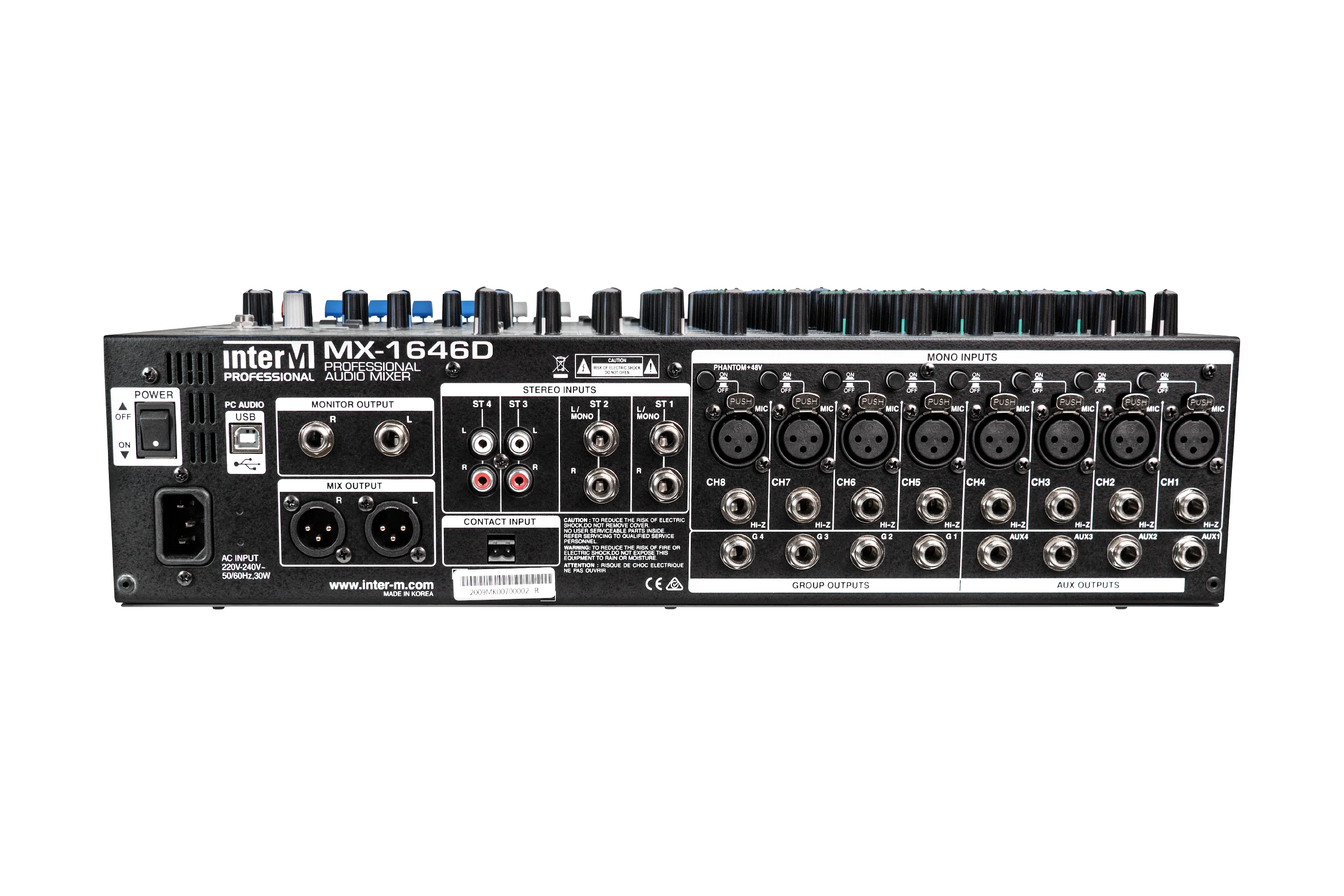

Двухканальная радиосистема AFRM-102 и два динамических микрофона SCM-6000V подключаются в 4 входных аудио-разъема подавителя обратной связи AFFD-042, который, благодаря функции автоматического ослабления частот самовозбуждения, предотвращает возникновение обратной связи и вызванные ею искажения звука. Для подключения AFFD-042 в микшере задействованы 2 входных моно-канала. Остальные 6 моно-входов используются для подключения микрофонов подзвучивания барабанной установки и гитар. 1ый и 2ой стерео-каналы микшера служат в данной схеме для подключения синтезаторов, а 3й используется в качестве звукового интерфейса компьютера, соединенного с MX-1646D при помощи комплектного USB-кабеля. Звук со встроенного аудиоплеера, воспроизводящего файлы c USB-накопителя или SD-карты поступает на 4ый стерео-канал микшерного пульта.

4 независимые групповые шины микшера подключены на входы аудиокарты, для записи партий отдельных инструментов или вокала. Например, для последующего сведения сохраненных дорожек живого выступления.

К выходам AUX через независимые каналы усиления двух аналоговых усилителей V2-4000, подключены 4 двухполосных коаксиальных звуковых монитора CMM-12K. Такое подключение обеспечивает максимальную гибкость системы, и позволяет откорректировать микс для каждого исполнителя, что является одним из главных критериев обеспечения комфортной работы артистов на сцене, а, следовательно, и качественного выступления. В акустической системе CMM-12K используется коаксиальный принцип установки громкоговорителей — динамик НЧ и компрессионный драйвер ВЧ с титановой мембраной расположены на одной оси. Это позволяет стабилизировать характеристики направленности, увеличить согласованность звука во всем диапазоне частот. Баланс между верхними и нижними частотами не изменяется при высоком уровне громкости благодаря ВЧ-драйверу большого размера и использованию оптимальной схемы кроссовера.

К клеммам сухого контакта микшера подключена система пожарного оповещения, что дает возможность в случае возникновения чрезвычайной ситуации отключить звук с выходов MIX, GROUP и AUX.

Звук с главного выхода микшера попадает на цифровой звуковой процессор AFSP-048, кроссовер которого выделяет из исходного сигнала составляющие низких частот для сабвуферов CLA-15SK. Остальная часть частотного диапазона воспроизводится громкоговорителями HE-15. Разделение сигнала на частотные полосы осуществляется фильтрами следующих типов: Линквица — Райли, Бесселя или Баттерворта. Для детальной настройки частотной характеристики каждого входного и выходного канала предусмотрены 6-полосные независимые параметрические эквалайзеры. Помимо кроссовера и эквалайзеров в устройстве реализованы такие функции обработки звукового сигнала, как: компрессор, лимитер, линия задержки и подавитель шума.

Для качественного озвучивания низкочастотной составляющей сигнала системы озвучивания задействованы сабвуферы CLA-15SK. В конструкции сабвуфера применён высококачественный конусовидный низкочастотный 15-тидюймовый драйвер, который расположен за передней панелью и обеспечивает высокий уровень звукового давления, усиленный отраженными от задней стенки корпуса звуковыми волнами. Громкоговорители воспроизводят низкочастотные сигналы в диапазоне 39...120 Гц.

Двухполосные пассивные многоцелевые громкоговорители высокой мощности HE-15 с титановым твитером и 15-тидюймовым НЧ драйвером задействованы в схеме для воспроизведения средне- и высокочастотной составляющей исходного сигнала. Они могут использоваться в качестве стационарной и переносной аудиосистемы за счет нескольких точек крепления (M10), крепления на штативе и ручек для переноса. Благодаря асимметричному рупору, использование даже одного громкоговорителя, позволяет полностью охватить всю аудиторию. Кроме того, при повороте рупора, можно достичь точного охвата как при горизонтальном, так и вертикальном положении аудиосистемы. Акустические системы обеспечивают четкий и насыщенный звук с плоской частотной характеристикой. Высокая чувствительность и производительность применяемых драйверов позволяет не только точно воспроизводить широкий диапазон частот, но и применять в качестве мощного источника низкочастотного звука. Кроме того, оптимально рассчитанная конструкция корпуса гарантирует отсутствие искажения звука при полной мощности.

В схеме используются несколько моделей аналоговых усилителей серии V2. Для усиления звуковых мониторов использована модель V2-4000. В схеме усиления сабвуферов задействованы V2-2000, которые работают в мостовом режиме для увеличения общей мощности системы. А для усиления основной акустической системы HE-15 в схеме применяется самый мощный усилитель линейки - V2-5000, на каждый канал которого параллельно подключено по два громкоговорителя. Эти усилители обладая высоким демпинг-фактором, позволяют обеспечить высококачественное воспроизведение сигнала акустическими системами с существенной реактивной составляющей в импедансе. Достигнутый уровень демпинг-фактора способствует высокой достоверности передачи басов музыкальных инструментов. Все усилители в схеме имеют развитую систему защиты выходных каскадов от перегрева, повышенного напряжения и короткого замыкания и характеризуются практически плоской амплитудно-частотной характеристикой во всем слышимом человеком диапазоне частот. В сочетании с малыми нелинейными искажениями это гарантирует превосходное усиление сигнала линейного уровня от любого источника. Данная схема обладает суммарной выходной мощностью 8200 Вт.
