Микшерные пульты AFPM-308/316

21.02.2020

в наличии

В современных системах профессионального озвучивания сложно переоценить роль микшерного пульта. Его с полным основанием можно назвать главным управляющим элементом всей системы благодаря набору ключевых функций, таких, как микширование входных сигналов от разнообразных источников, регулировка их тембральных характеристик, дальнейшая маршрутизация и вывод обработанных смикшированных сигналов для передачи их на последующие звенья звуковой цепи. Соответственно, от удобства управлением микшера, от его функциональной наполненности зависит в высокой мере и успешная работа всей системы звукоусиления в целом.

Модель AFPM-308/316 – оптимальный вариант микшерного пульта со всем необходимым функционалом. За счет своей компактности он применим в составе небольших систем профессионального звука для работы в конференц-залах, кафе, ресторанах, может использоваться как часть переносных комплектов звукоусиления. В то же время функционала микшера вполне хватит и для более амбициозных проектов, таких как озвучивание концертных залов, спортивных объектов, больших открытых площадок.

Микшер оборудован встроенными аудиоплеером и процессором эффектов, общим графическим эквалайзером, способен принимать сигналы по Bluetooth и в определенных случаях может заменить собой целый комплекс аудиоустройств, таких как проигрыватели, звуковые процессоры, эквалайзеры. Важной особенностью микшера является возможность дополнительной обработки входных сигналов внешними процессорами звуковых эффектов, подключаемыми через специальные разъемы INSERT. Дизайн микшерного пульта эргономичен и приятен для глаз, а интуитивно понятное управление не вызовет затруднений даже у неопытного пользователя.

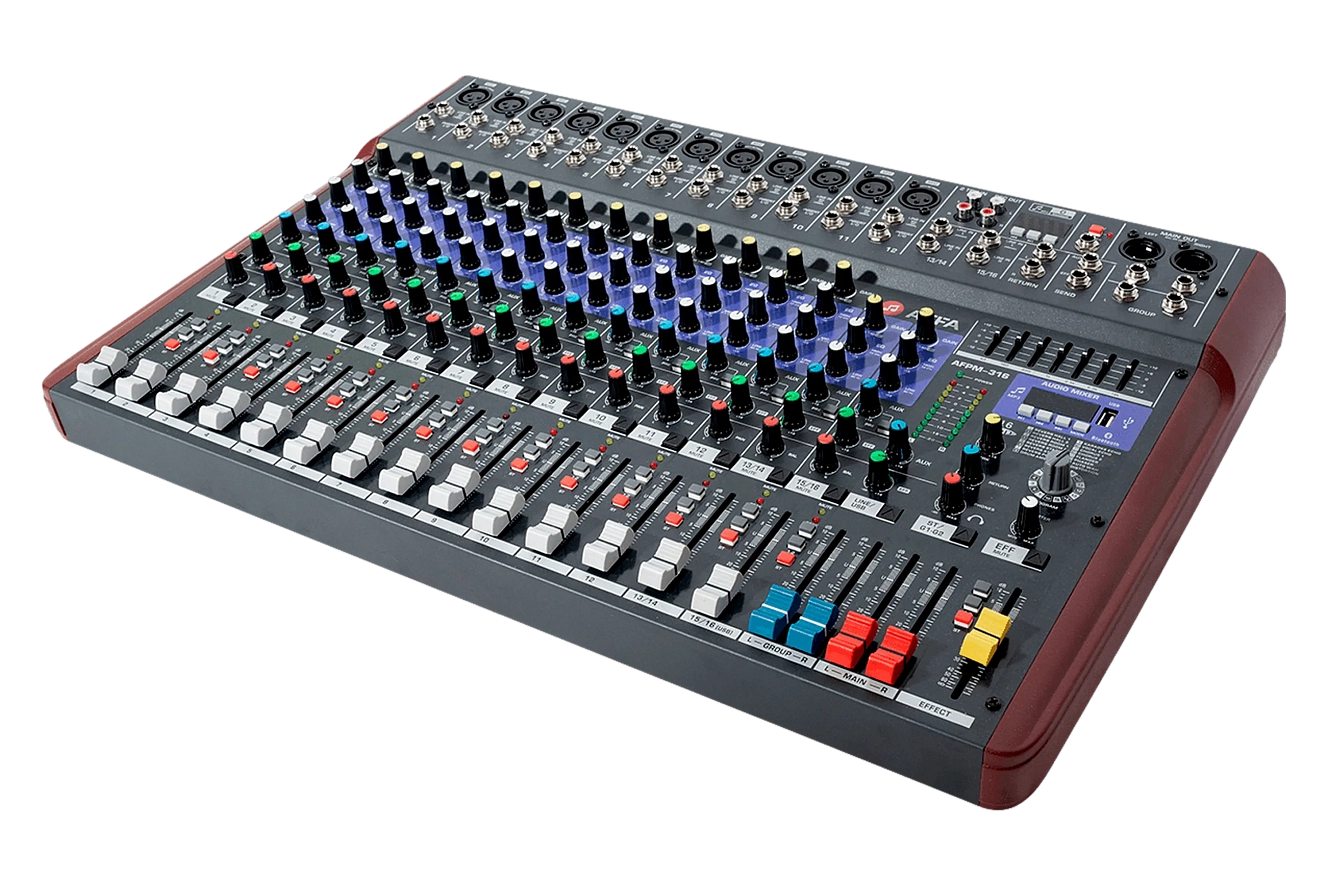

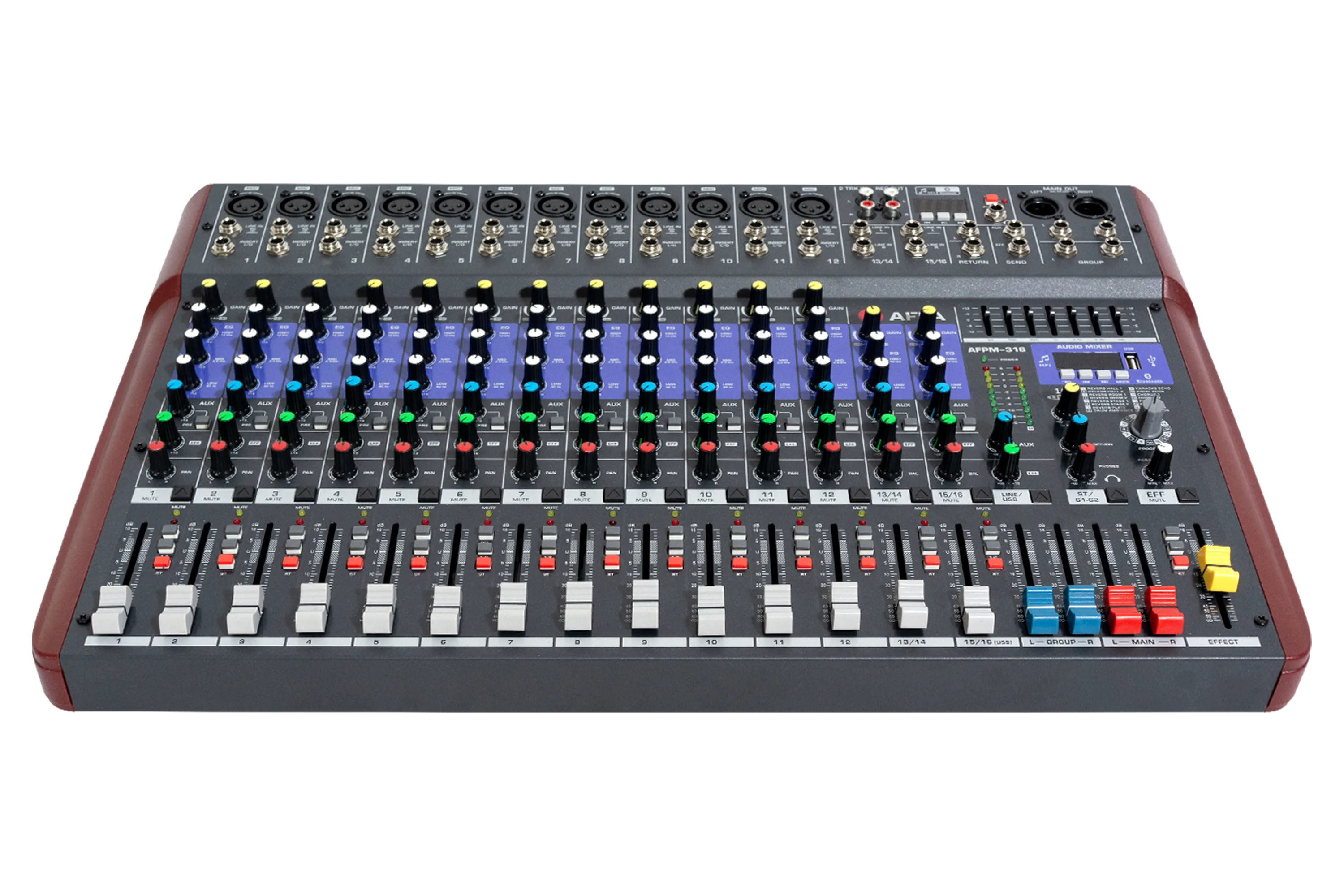

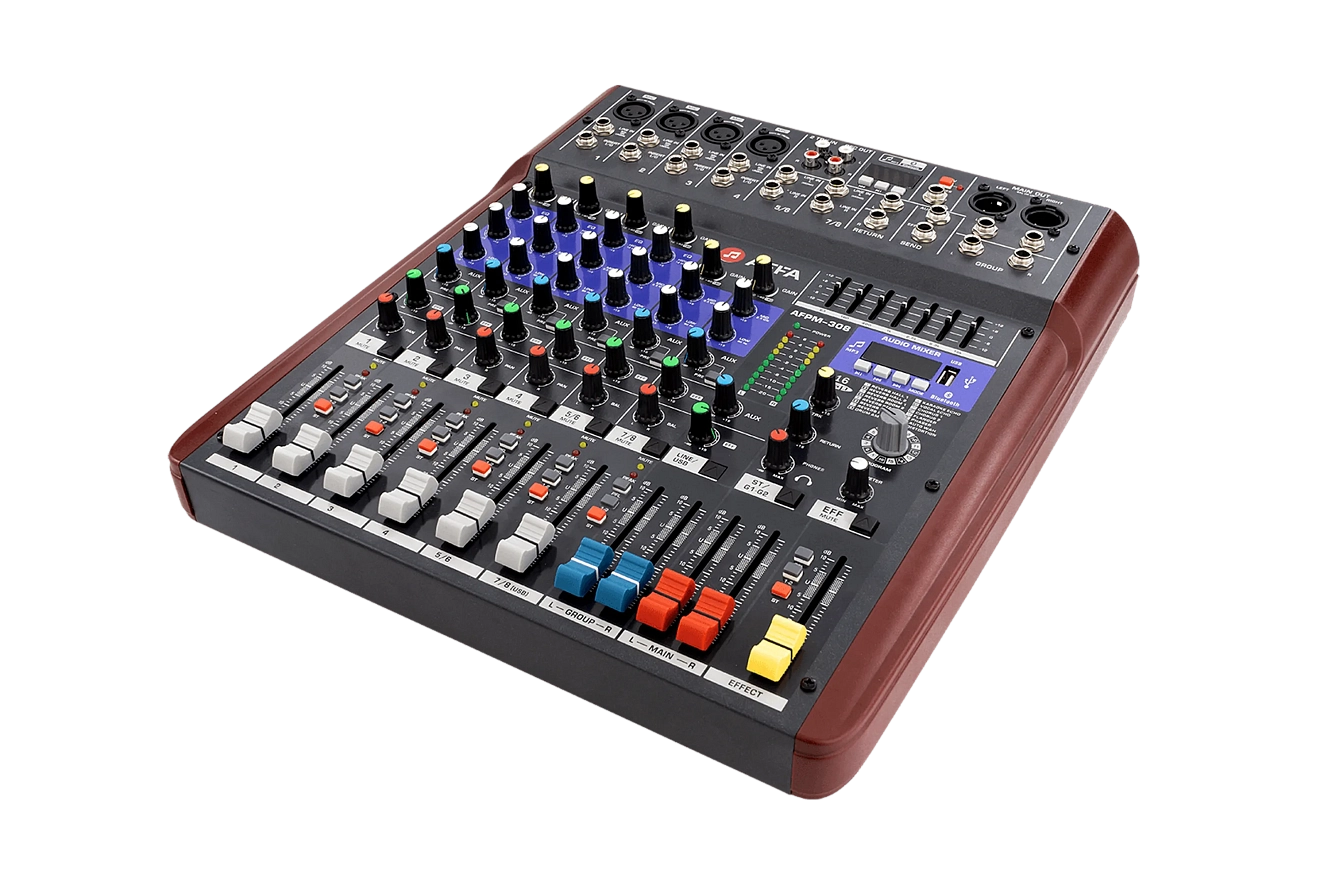

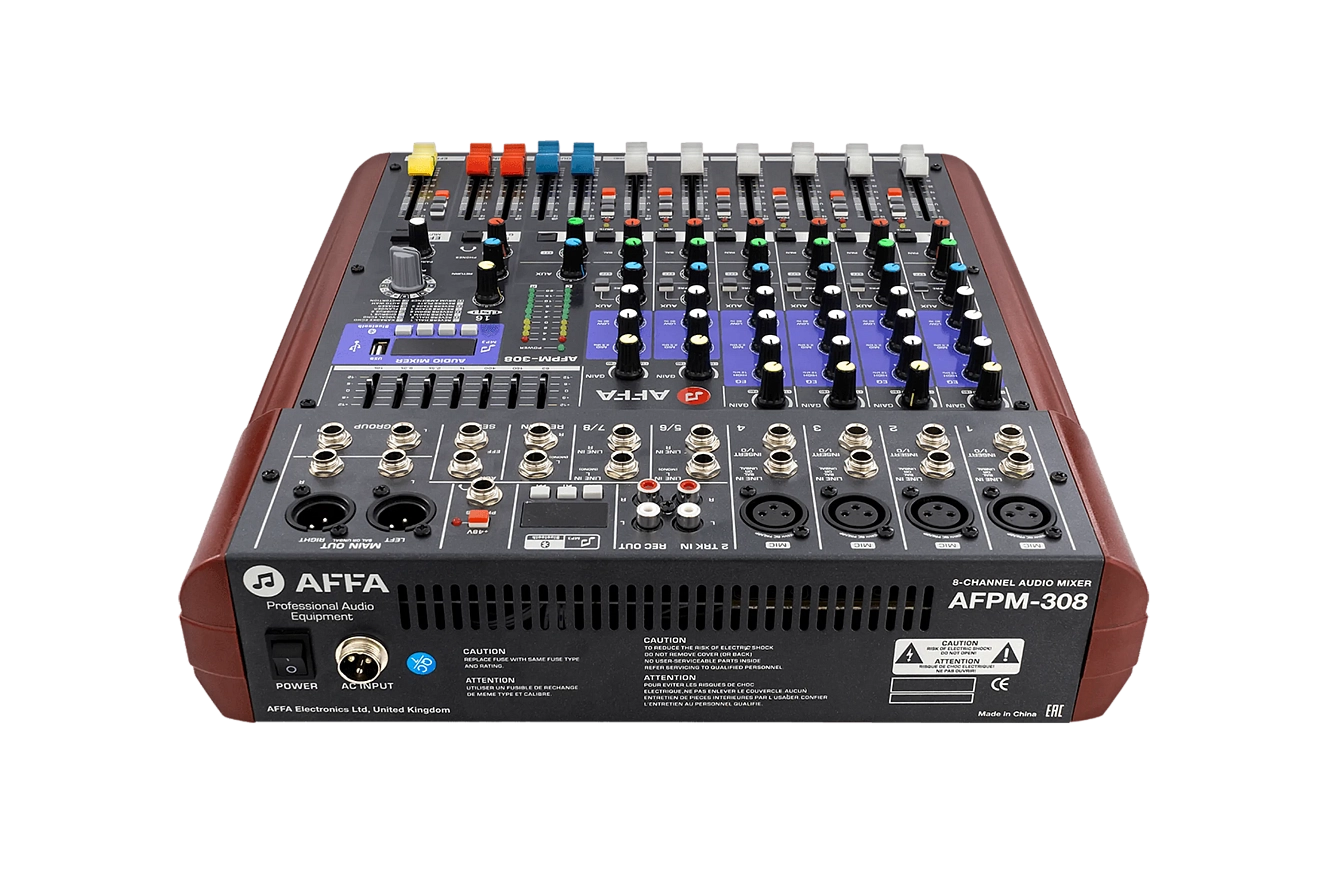

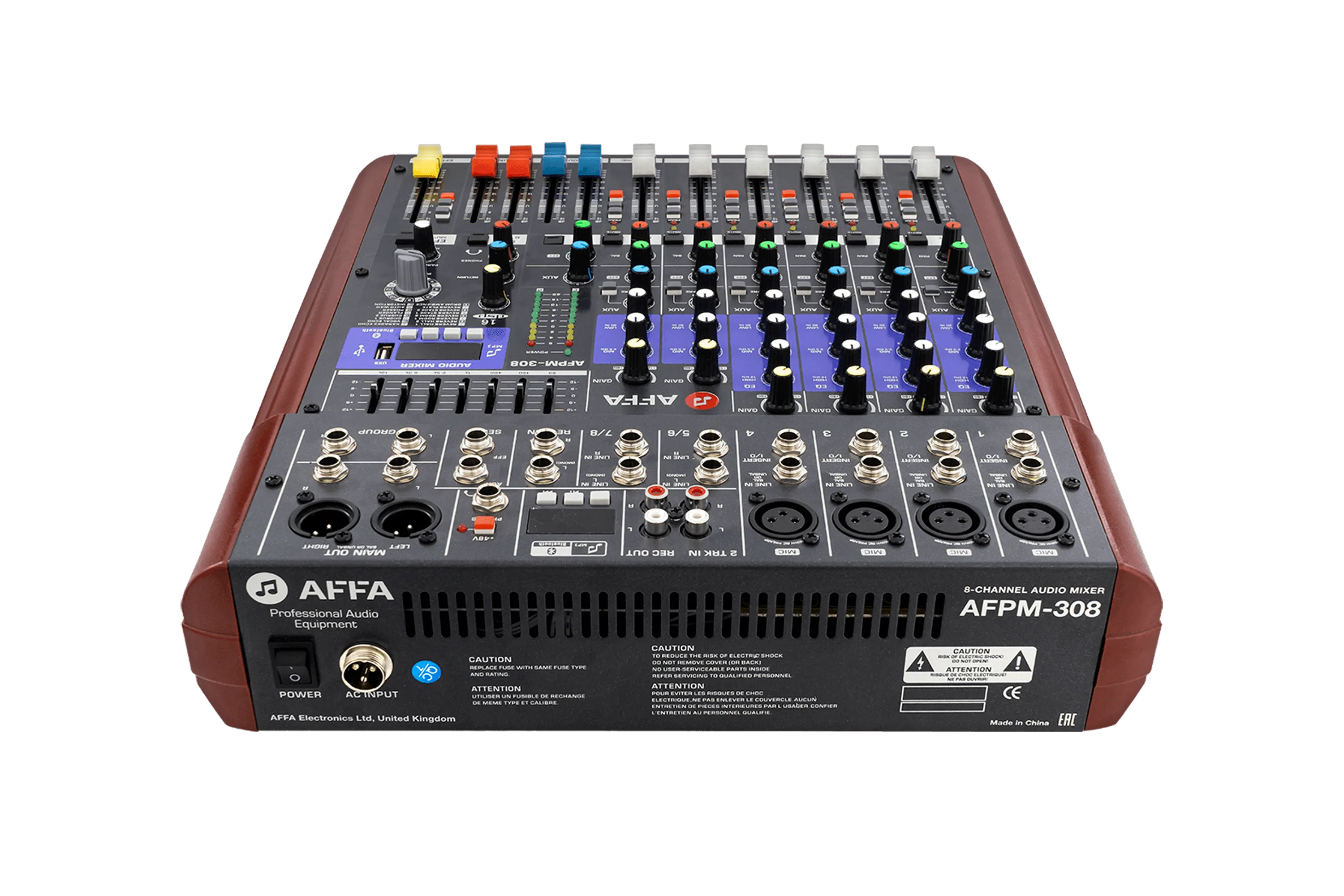

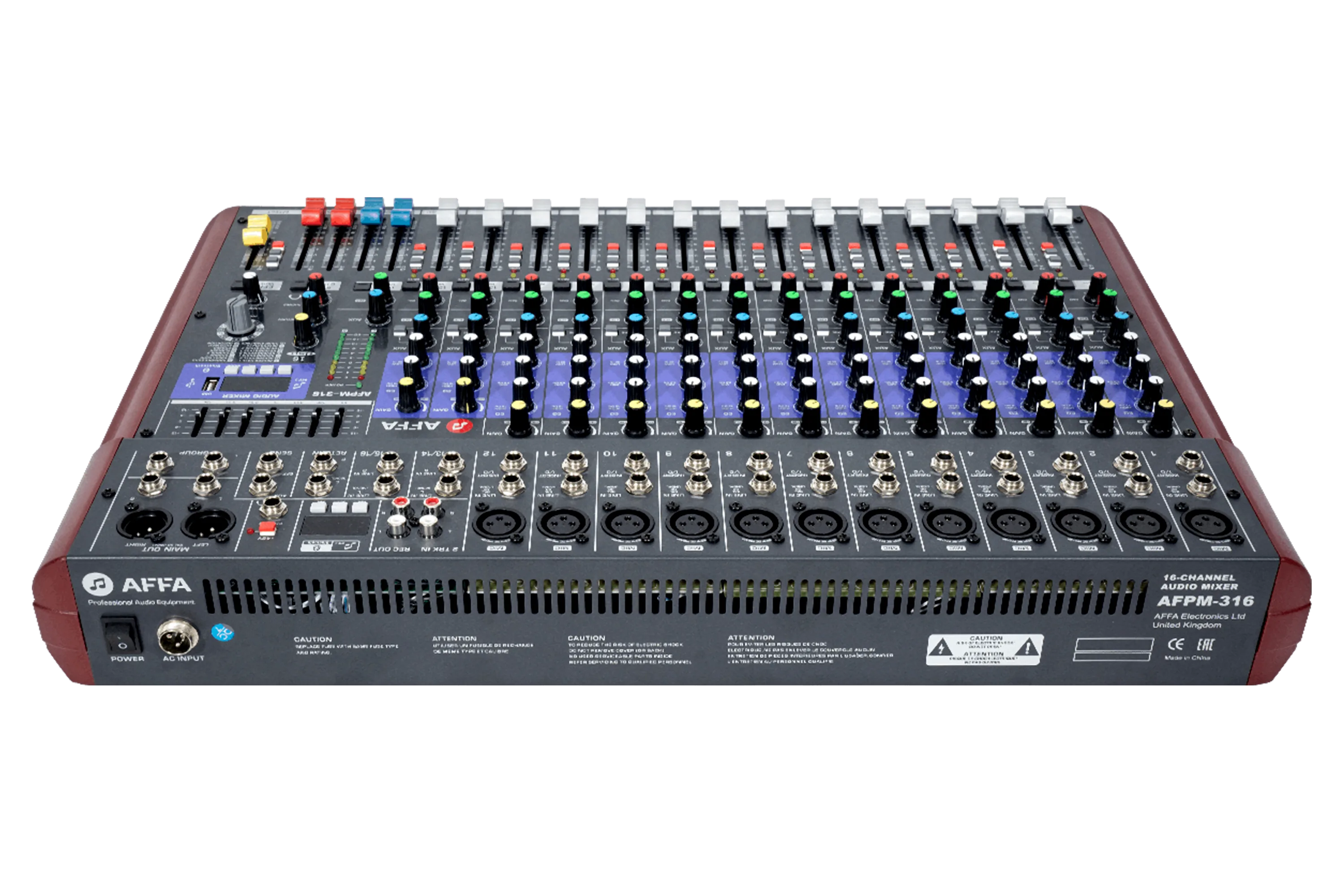

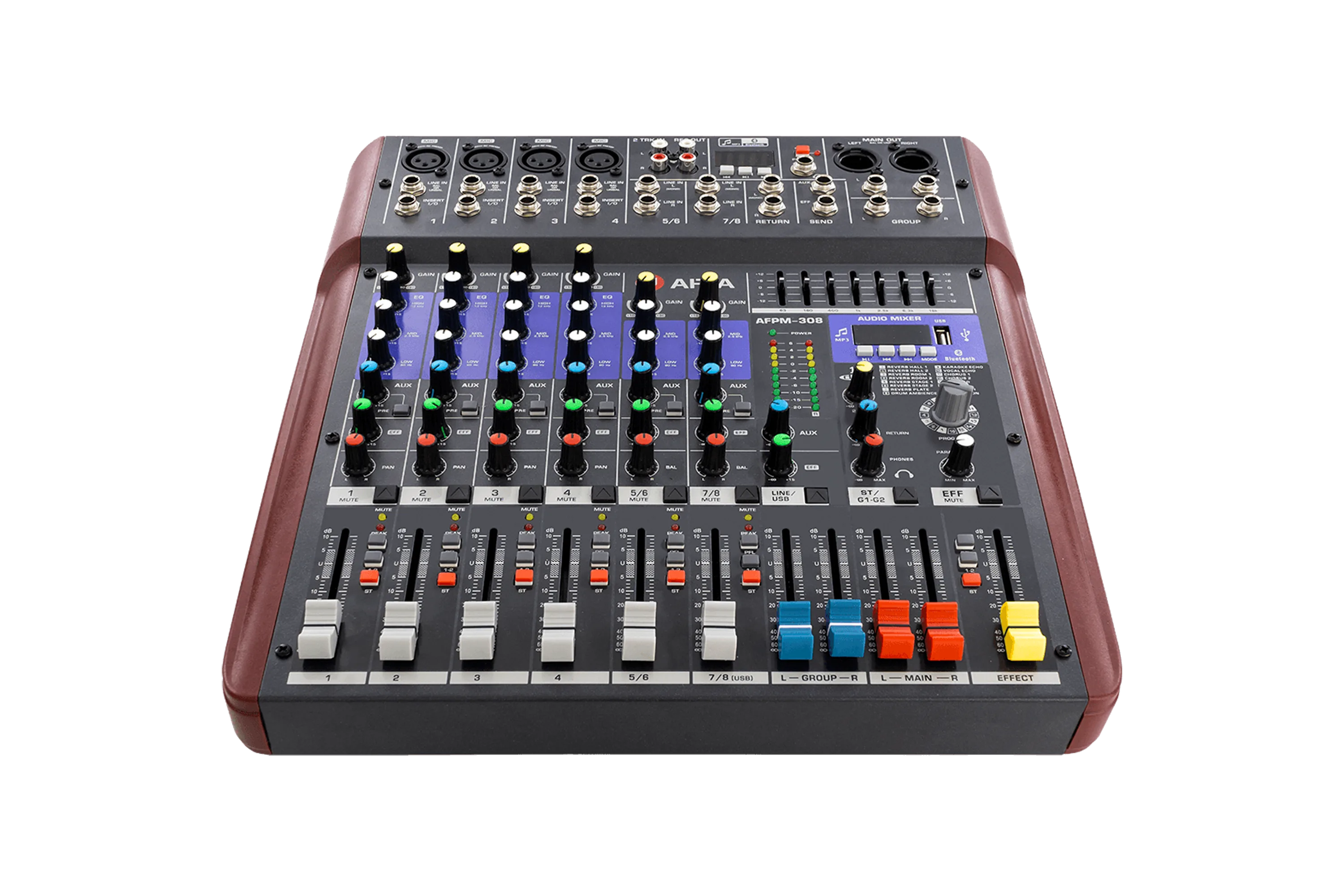

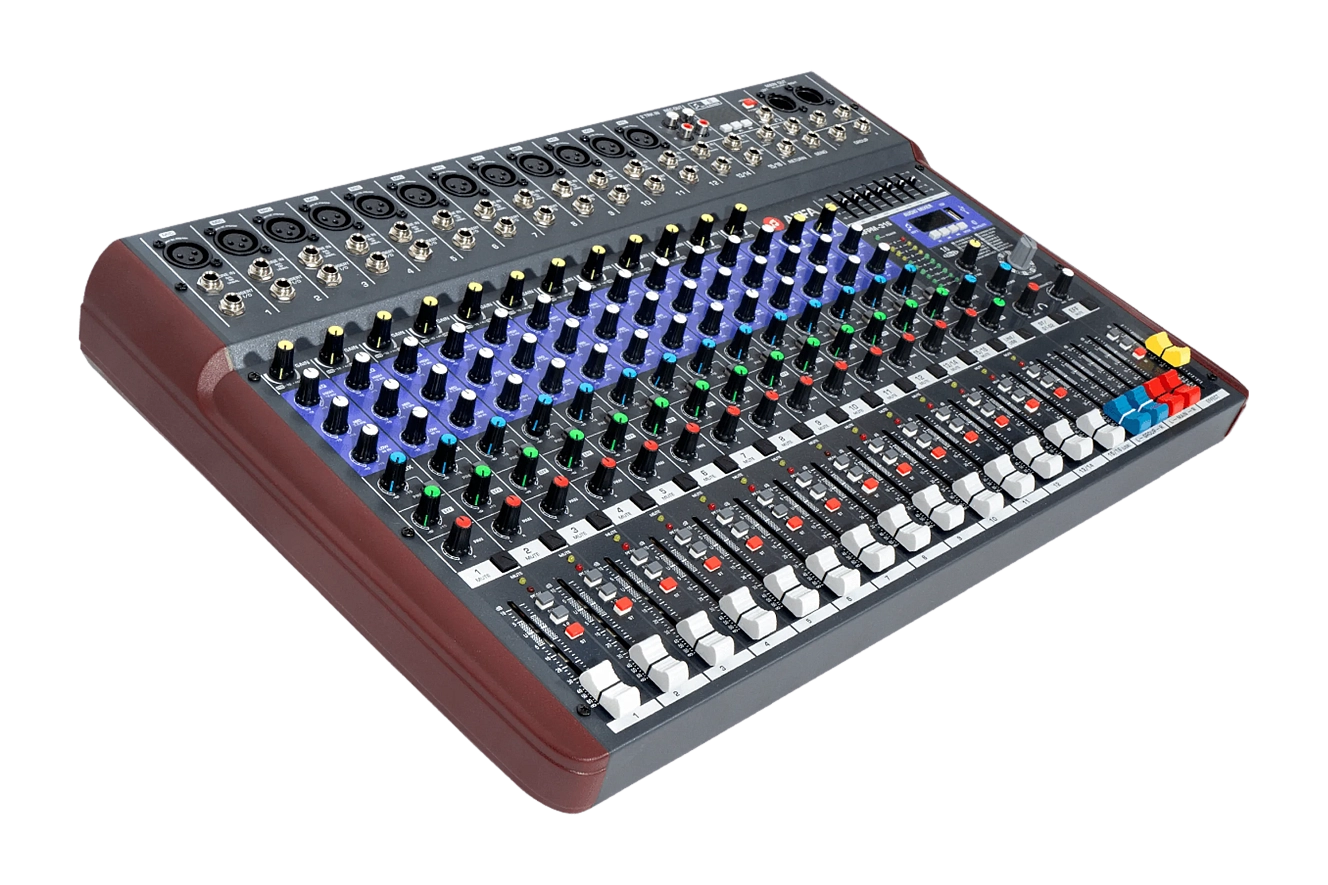

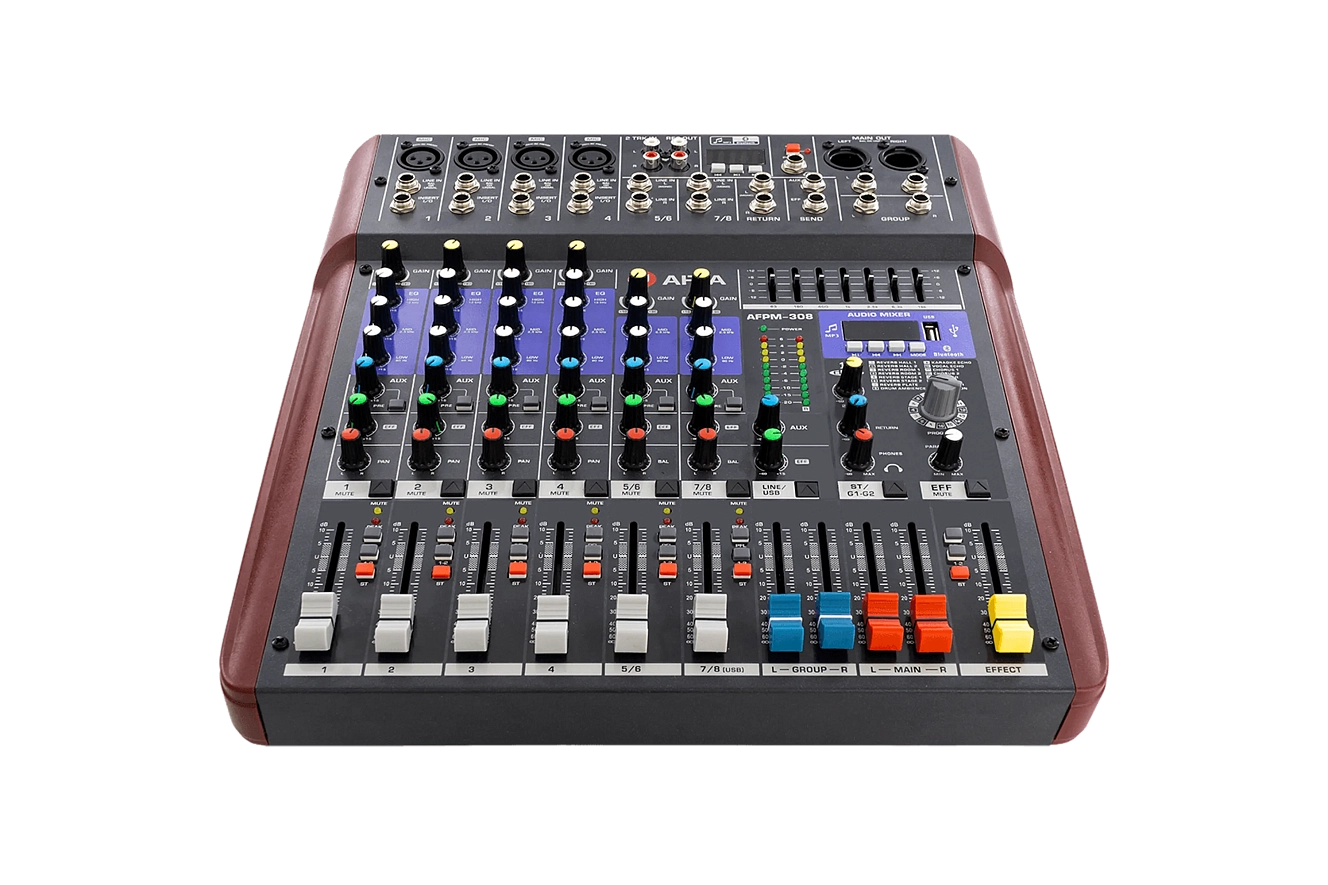

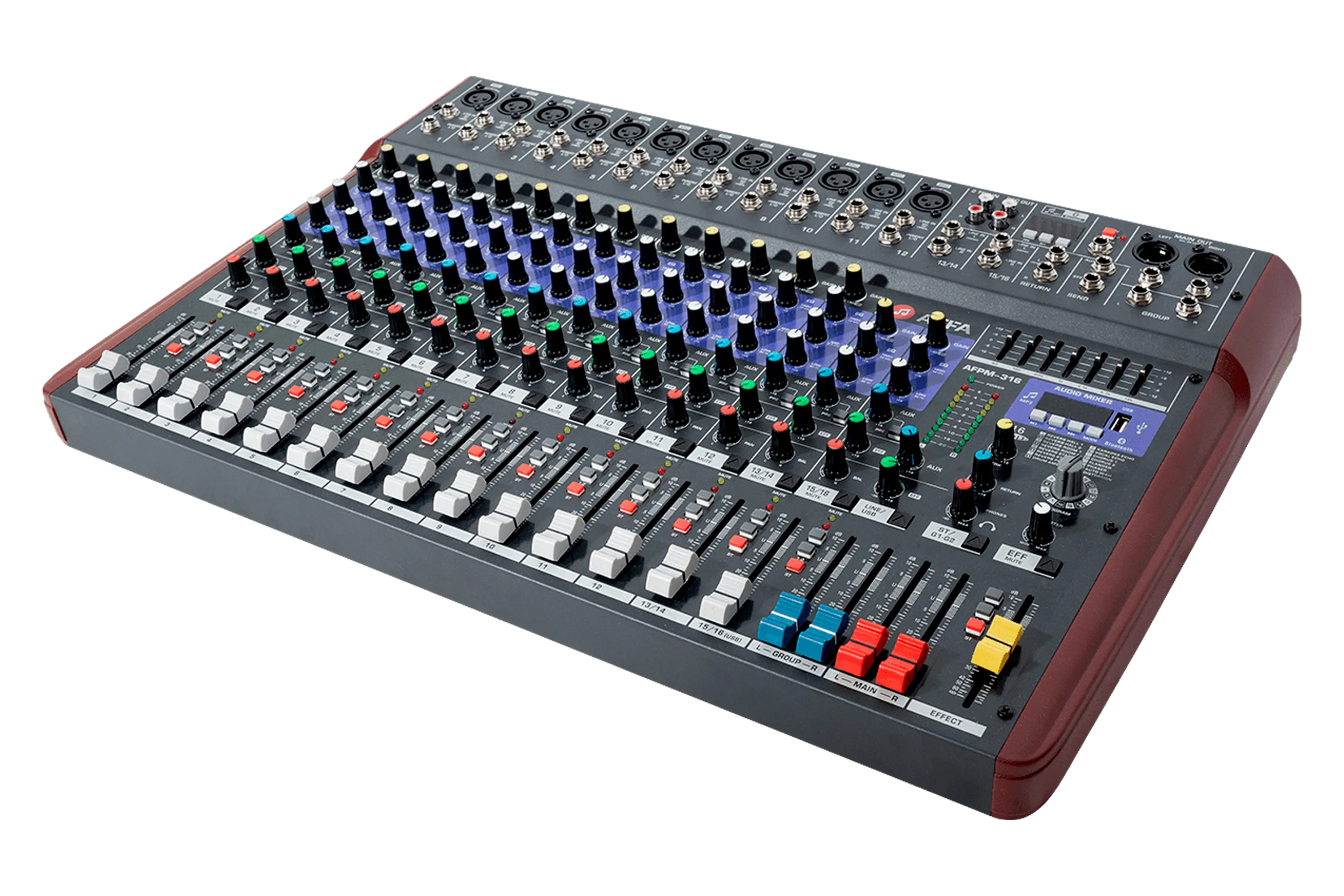

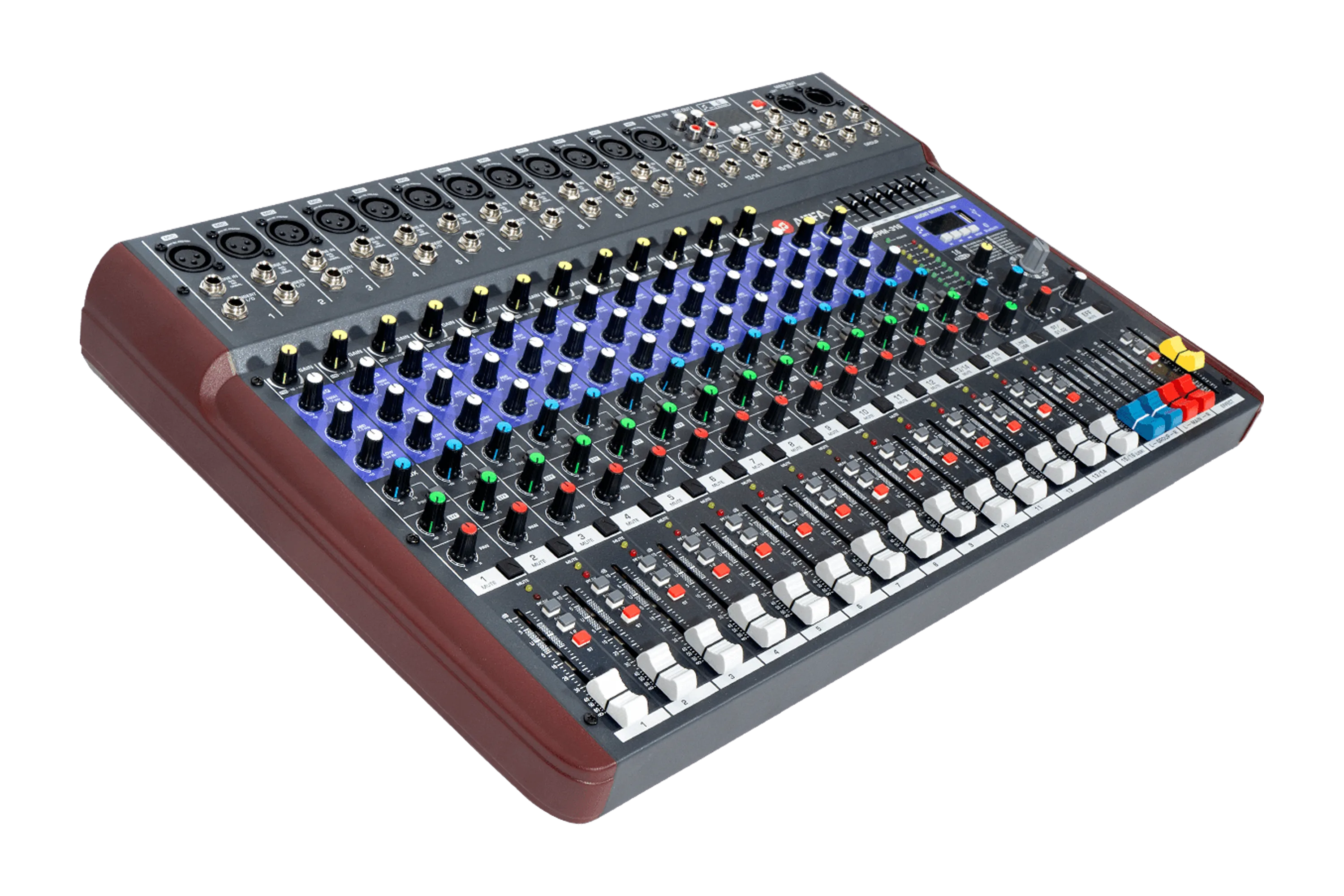

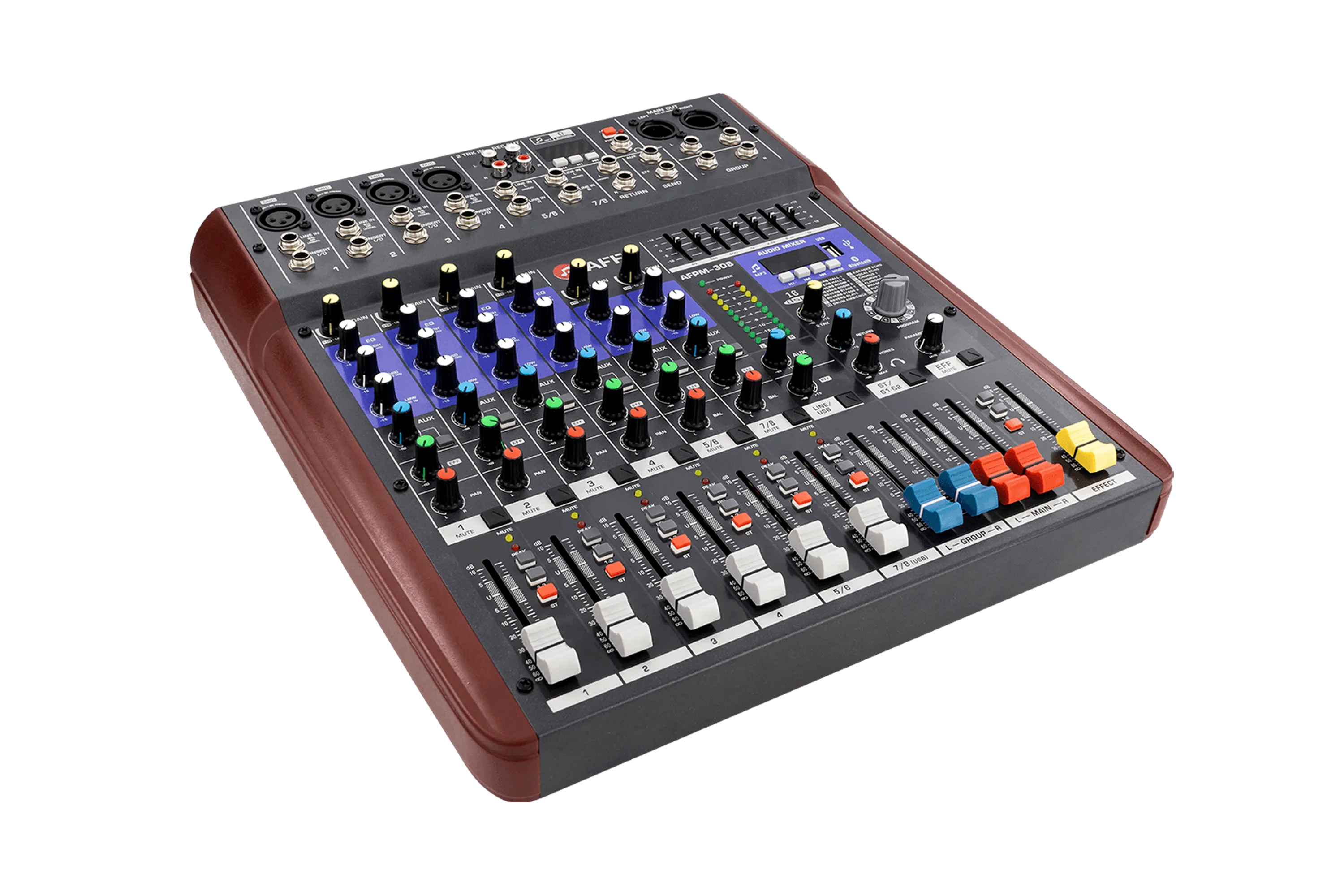

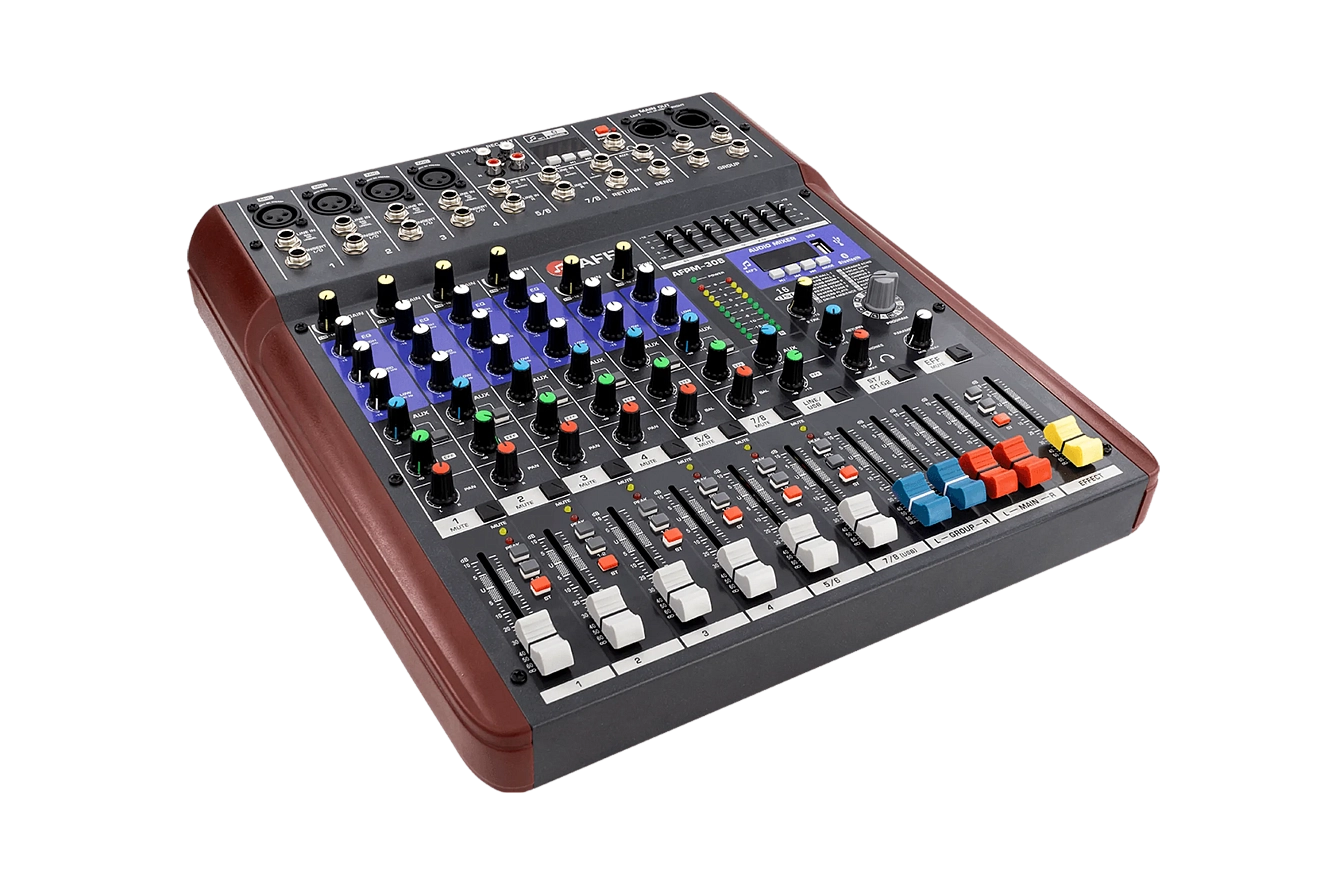

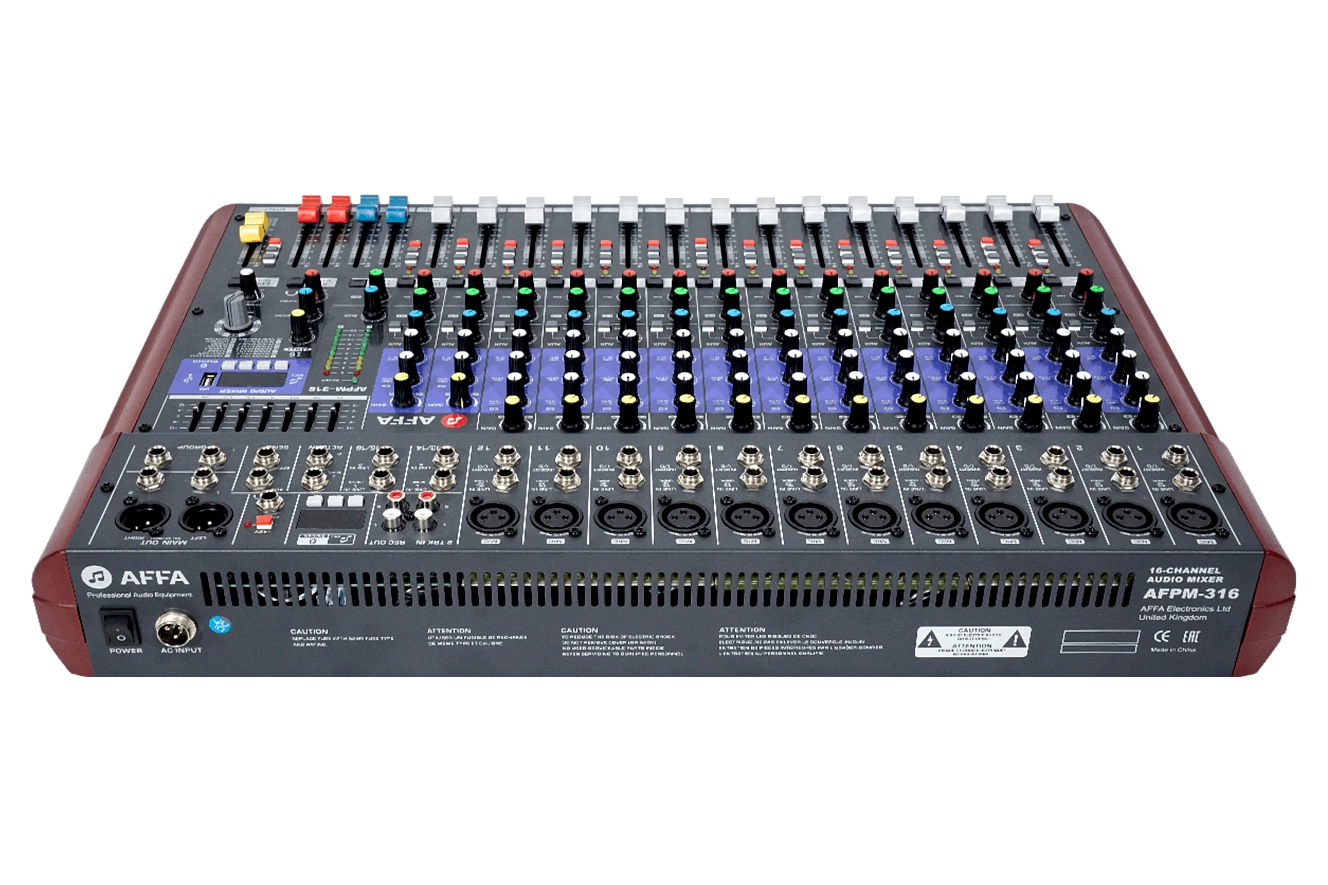

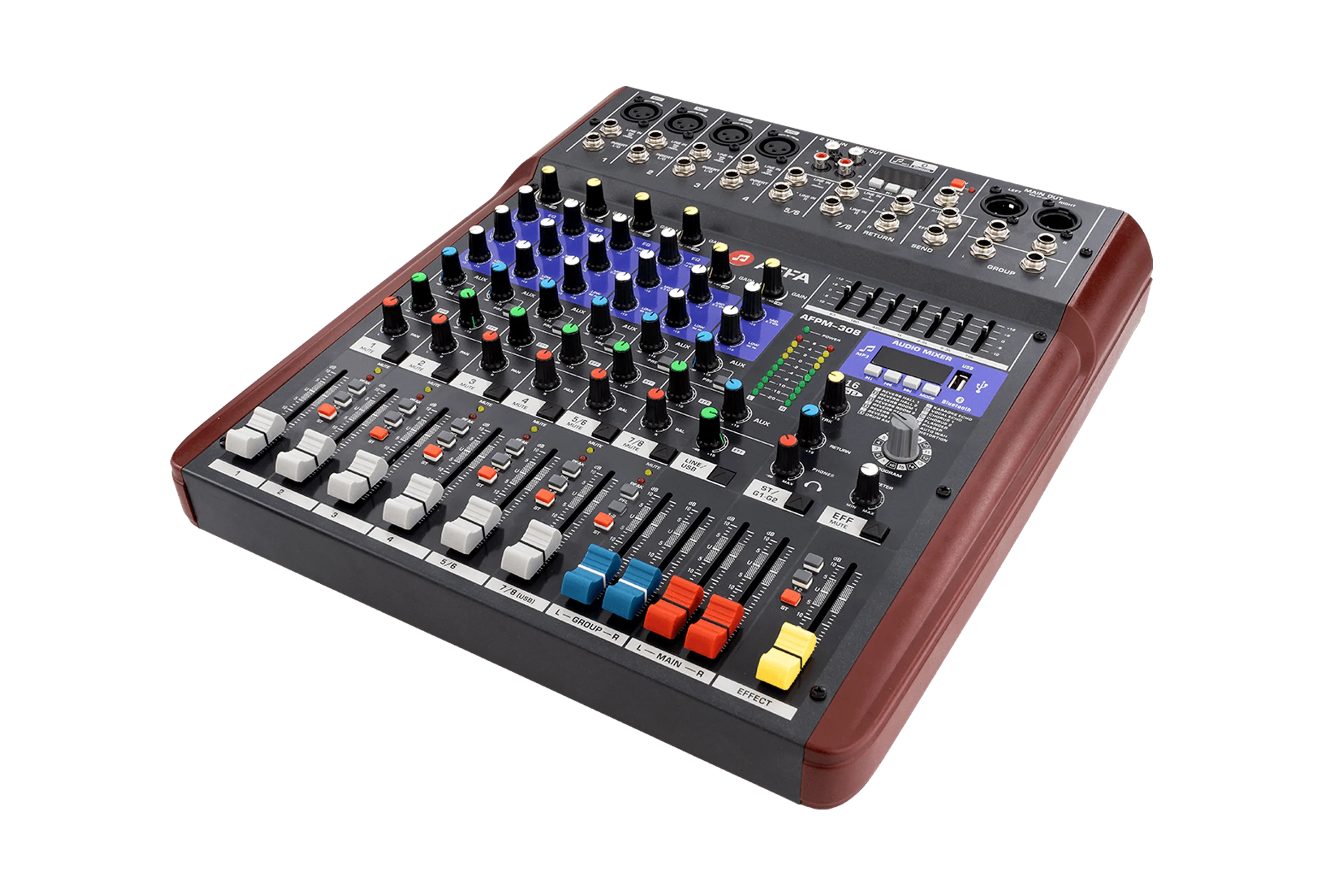

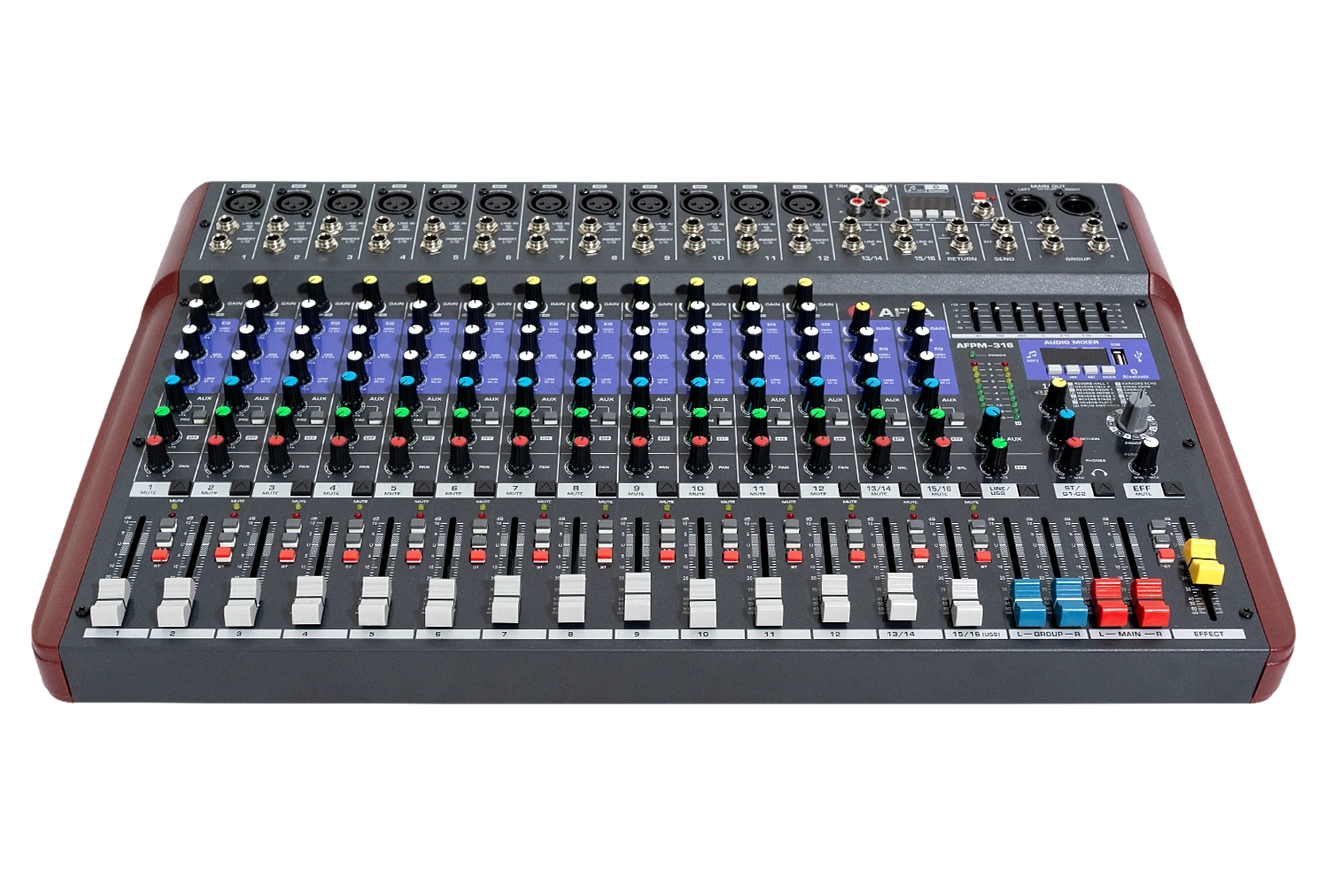

Фото оборудования

Функциональные возможности и особенности

  • До 12 моноканалов, 4 стереоканала

    Подключение к микшерному пульту источников монофонического сигнала микрофонного и линейного уровня осуществляется с помощью входных разъемов типов XLR и TRS. Стереосигнал подается на разъемы TRS.

  • Подключение устройств обработки сигнала в разрыв

    Микшер оснащен разъемами INSERT типа TRS для включения устройств обработки звука в разрыв цепи входного моноканала, что особенно удобно для динамического и спектрального преобразования сигнала.

  • Встроенный медиапроигрыватель

    Встроенный медиапроигрыватель позволяет воспроизводить аудиофайлы с носителя, подключенного к USB-порту или через Bluetooth. Проигрыватель поддерживает аудиофайлы в форматах WAV и MP3.

  • Цифровой процессор эффектов

    Встроенный процессор на 16 эффекта позволяет осуществлять обработку сигнала без использования внешних устройств. Доступны эффекты reverb, chorus, delay, echo, phaser, flanger, distortion.

  • Канальные эквалайзеры

    Трехполосный эквалайзер позволяет корректировать амплитудно-частотную характеристику каждого моноканала. Регулировка производится отдельно для низких, средних и высоких частот входного сигнала. Для стереоканалов предусмотрены двухполосные эквалайзеры с регулировкой низких и высоких частот.

  • Общий графический эквалайзер

    Частотная характеристика основного выходного сигнала микшерного пульта корректируется с помощью 7-полосного графического эквалайзера.

  • Фантомное питание напряжением 48 В

    Для подключения конденсаторных микрофонов предусмотрено фантомное питание напряжением +48 В. Фантомное питание включается сразу для всех микрофонных входов микшера.

Конструкция и основные принципы работы

Микшерный пульт AFPM-308/316 имеет 4 или 12 микрофонных разъема XLR, продублированных разъемами TRS для подачи сигнала линейного уровня. Микрофонные входы снабжены источником фантомного питания +48 В для подключения конденсаторных микрофонов. Для подачи стереосигнала предусмотрено 4 отдельных разъема TRS и 2 разъема типа RCA.

Каждый монофонический канал микшера оборудован 3-полосными эквалайзерами для независимой настройки нижне-, средне- и высокочастотных составляющих входного сигнала с центральным частотами полос 80 Гц, 2,5 кГц и 12 кГц и регулировкой уровня сигнала от -15 до +15 дБ. Стереоканалы микшера снабжены 2-полосными эквалайзерами с регулировкой только нижне- и высокочастотных составляющих входного сигнала на тех же частотах.

Настройка уровня входного сигнала для каждого канала осуществляется регулятором GAIN – от +10 до +60 дБ для сигналов микрофонного уровня и от -40 до +10 dBu для линейных сигналов. При слишком высоком уровне сигнала загорается канальный индикатор PEAK, расположенный в секции канальных фейдеров.

Для подачи сигнала на внешние устройства обработки сигнала предусмотрена дополнительная шины AUX/EFF с разъемами типа TRS для посыла и возврата сигнала SEND и RETURN соответственно. Сигнал с любого канала добавляется на дополнительную шину с помощью канальных регуляторов AUX и EFF. При нажатии кнопки PRE рядом с регулятором AUX сигнал с канала снимается до канального фейдера, таким образом изменение его положения не влияет на громкость канала на разъеме AUX SEND.

Для включения устройства обработки в разрыв цепи входного моноканала предусмотрены разъемы INSERT типа TRS. В отличии от обработки через шину AUX/EFF, к сигналу не примешивается его обработанная копия, а меняется непосредственно сам входной сигнал. Наиболее часто включение устройства обработки звука в разрыв применяется для динамического и спектрального преобразования сигнала, включение через шину AUX в свою очередь более удобно для пространственной обработки.

Микшерный пульт AFPM-308 в разобранном виде

Рис.1. Внутреннее устройство микшерного пульта AFPM-308

Для отдельного управления группой каналов предусмотрена дополнительная шина GROUP, снабженная выходными разъемами. Основной сигнал микшера выводится на выходы MAIN. Контроль сигнала на групповой и основной шинах осуществляется через разъем для подключения мониторных наушников PHONES.

Каждый канал микшера можно заглушить кнопкой MUTE. Кнопки 1-2 и ST направляют сигнал с канала на групповую и общую выходные шины соответственно, кнопка PFL отправляет канальный сигнал, снятый до фейдера, на шину PHONES для отдельного мониторинга. Выходные уровни каждого канала, групповой и общей шин регулируется независимо с помощью фейдеров.

Управление балансом каждого канала в общем микшированном сигнале осуществляется регуляторами PAN/BAL, меняющими уровень громкости сигнала в левом и правом каналах выходной шины микшера.

Звучание общего микшированного сигнала корректируется графическим 7-полосным эквалайзером с центральными частотами полос 63, 160, 400 Гц и 1, 2,5, 6,3, 16 кГц и регулировкой уровня от -12 до +12 дБ.

Микшер снабжен цифровым процессором эффектов, позволяющим осуществлять обработку сигнала без использования внешних устройств. Всего представлено 16 видов эффектов, в числе которых chorus, echo, flanger, phaser, distortion, разновидности эффекта reverb – наиболее часто применяемые средства обработки аудиосигнала, в том числе вокала. Применение эффекта к сигналу осуществляется независимо для каждого канала посредством регулятора EFF.

Микшер обладает встроенным аудиоплеером с подключением к нему через порт USB или по Bluetooth. Аудиоплеер способен проигрывать с внешнего USB-носителя звуковые файлы форматов WAV и MP3. Сигнал с аудиоплеера поступает на отдельный канал микшера 7/8 (USB) с независимой регулировкой фейдером. Дисплей аудиоплеера отражает режим его работы и номера проигрываемых треков. Кроме того, предусмотрена возможность записи сигнала основного микшированного сигнала микшера на внешний USB-носитель в формате WAV или на рекордер через выходные разъемы типа RCA.

Элементы управления микшерного пульта AFPM-308

Рис.2 Элементы управления микшерного пульта AFPM-308

  • 1 – секция управления bluetooth-плеером
  • 2 – входные/выходные разъемы типа RCA
  • 3 – секция входных моноканалов
  • 4 – разъемы INSERT
  • 5 – секция входных стереоканалов
  • 6 – регуляторы уровня входного сигнала GAIN
  • 7 – секция канальных эквалайзеров
  • 8 – регуляторы посыла сигнала на шину AUX/EFF
  • 9 – регулятор баланса канала в общем микшированном сигнале PAN/BAL
  • 10 – секция канальных фейдеров и управления маршрутизацией каналов
  • 11 – кнопка включения фантомного питания +48 В
  • 12 – разъем для подключения контрольных наушников PHONES
  • 13 – выходные разъемы основной шины MAIN
  • 14 – разъемы дополнительной шины GROUP
  • 15 – разъемы дополнительной шины AUX/EFF
  • 16 – общий графический эквалайзер
  • 17 – секция управления встроенным аудиопроигрывателем
  • 18 – индикатор уровня выходного сигнала
  • 19 – регуляторы уровня громкости входов 2 TRK / AUX RETURN
  • 20 – секция управления встроенным процессором эффектов
  • 21 – секция управления сигналом на выходе PHONES
  • 22 – фейдер шины эффектов EFFECT
  • 23 – фейдеры основной шины MAIN
  • 24 – фейдеры дополнительной шины GROUP

Технические характеристики

Наименование AFPM-308 AFPM-316
Количество каналов 8 16
Аналоговые аудиовходы:
— MIC, микрофонный XLR, балансный
— MIC/LINE, линейный TRS, балансный
— STEREO, TRS 6,35-мм, балансный
— TRK IN, RCA небалансный
— RETURN, TRS 6,35-мм, балансный
4
4
4
2
2
12
12
4
2
2
Аналоговый вход/выход:
— INSERT, линейный TRS, балансный
4
12
Аналоговые аудиовыходы:
— MAIN OUT, XLR балансный / TRS балансный
— GROUP, TRS, балансный
— PHONE, TRS, небалансный
— AUX/EFF SEND, TS, небалансный
— REC OUT, RCA, небалансный
2 / 2
2
1
2
2
Диапазон регулировки уровня входного сигнала, дБ MIC +10…+60
LINE –10…+40
Максимальный входной уровень, дБн / Импеданс, кОм MIC 30 / > 2,4
LINE 21 / > 11
Канальный эквалайзер, Гц/дБ LOW 80/±15
MID 2,5/±15
HIGH 12/±15
Диапазон частот (–1…0 дБ), Гц 20…20000
Отношение сигнал/шум, дБ > 90
Коэффициент нелинейных искажений, % < 0,5
Потребляемая мощность, Вт 30
Напряжение питания (50 Гц), В 220
Масса, кг 3,8 6,4
Габаритные размеры (Ш×В×Г), мм 340×84×382 570×84×382

Схема применения

Схема соединения профессиональной звуковой системы на основе микшерного пульта AFPM-308

Рис. Схема соединения профессиональной звуковой системы на основе микшерного пульта AFPM-308

Схема применения иллюстрирует работу профессионального микшерного пульта AFPM-308 в составе системы профессионального озвучивания.

Источниками сигналов для системы профессионального озвучивания является высококачественный проигрыватель CD-6208 и профессиональные динамические микрофоны MD-серии. Возможно подключение дополнительных источников: ноутбук, планшет. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера.

Сигналы от источников поступают на входы 8-канального профессионального микшерного пульта AFPM-308. Микшерный пульт осуществляет смешивание, обработку и маршрутизацию звуковых сигналов. К выходу микшера PHONE подключаются контрольные наушники для постоянного мониторинга общего микшированного сигнала, на дополнительной шине SUB собирается отдельный микшированный сигнал и подается через выходы SUB OUT на усилитель V2-4000, к которому подключены сценические мониторные громкоговорители CMM-12K. Через разъемы Insert микшерного пульта идет подключение процессора эффектов в разрыв цепи входного моноканала.

Выходные сигналы с основной шины микшера подаются на цифровой сигнальный процессор AFSP-048. Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого входного и выходного канала с помощью 6-полосного параметрического эквалайзера. С помощью настраиваемой линии задержки каждого канала удается согласовать по времени сигналы широкополосных акустических систем и сабвуферов, что создает четкий звуковой фронт.

Сигнальный цифровой процессор AFSP-048 выполняет также функцию кроссовера, выделяя из полного спектра звукового сигнала средне- и высокочастотные составляющие для усилителя V2-3000, низкочастотные — для усилителей L-2400. Сигнал сабвуферов складывается из суммы сигналов правого и левого каналов стереосигнала. Частота среза для сабвуферов составляет 150 Гц.

Каждый из двух каналов усилителя V2-3000 нагружен на двухполосную акустическую систему SQ-12K. Усилители L-2400 включены по мостовой схеме и питают сабвуферы CSB-15K.
