Распределитель питания AFPD-007

10.02.2020

в наличии

AFPD-007 – это младшая модель в линейке распределителей питания компании AFFA. Устройство позволяет осуществлять ручное управление электропитанием оборудования звукоусиления непосредственно с лицевой панели. Распределитель поддерживает два режима включения каналов: последовательное, с задержкой в одну секунду и Bypass – одновременное включение всех каналов в обход линии задержки. Последовательный режим позволяет включать и отключать каждый из восьми каналов по отдельности. Благодаря поддержке режима каскадирования несколько распределителей питания легко объединяются в единую систему.

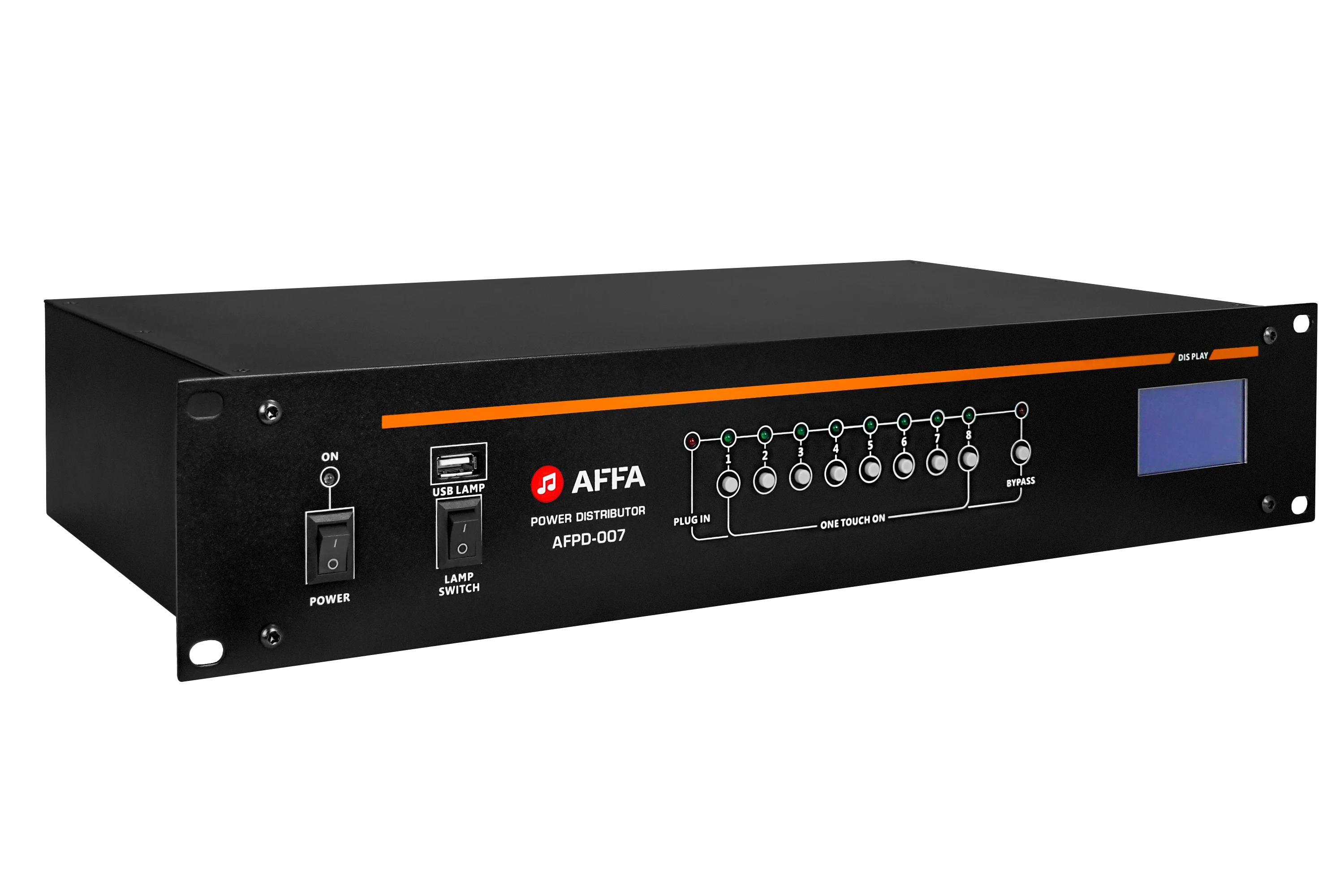

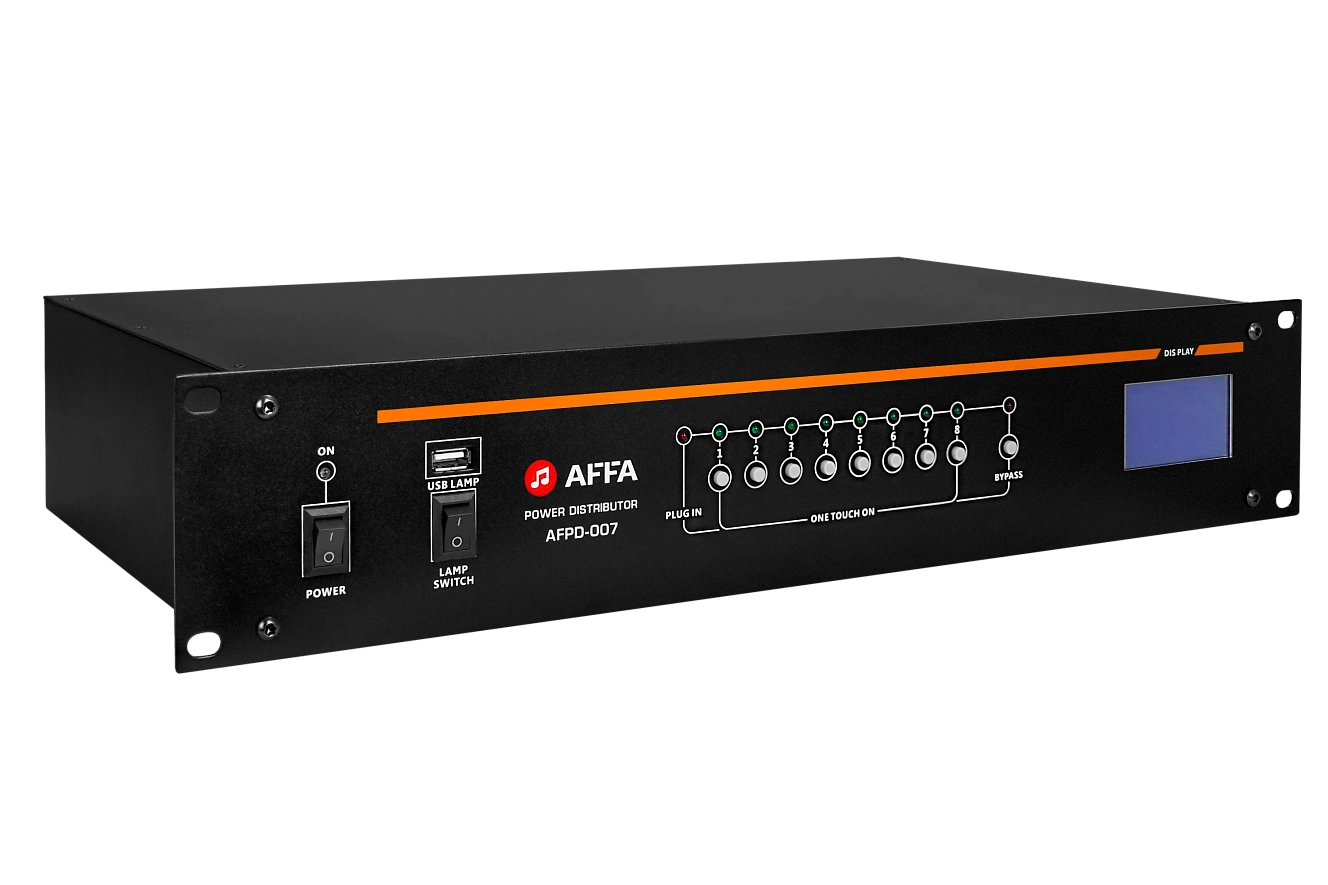

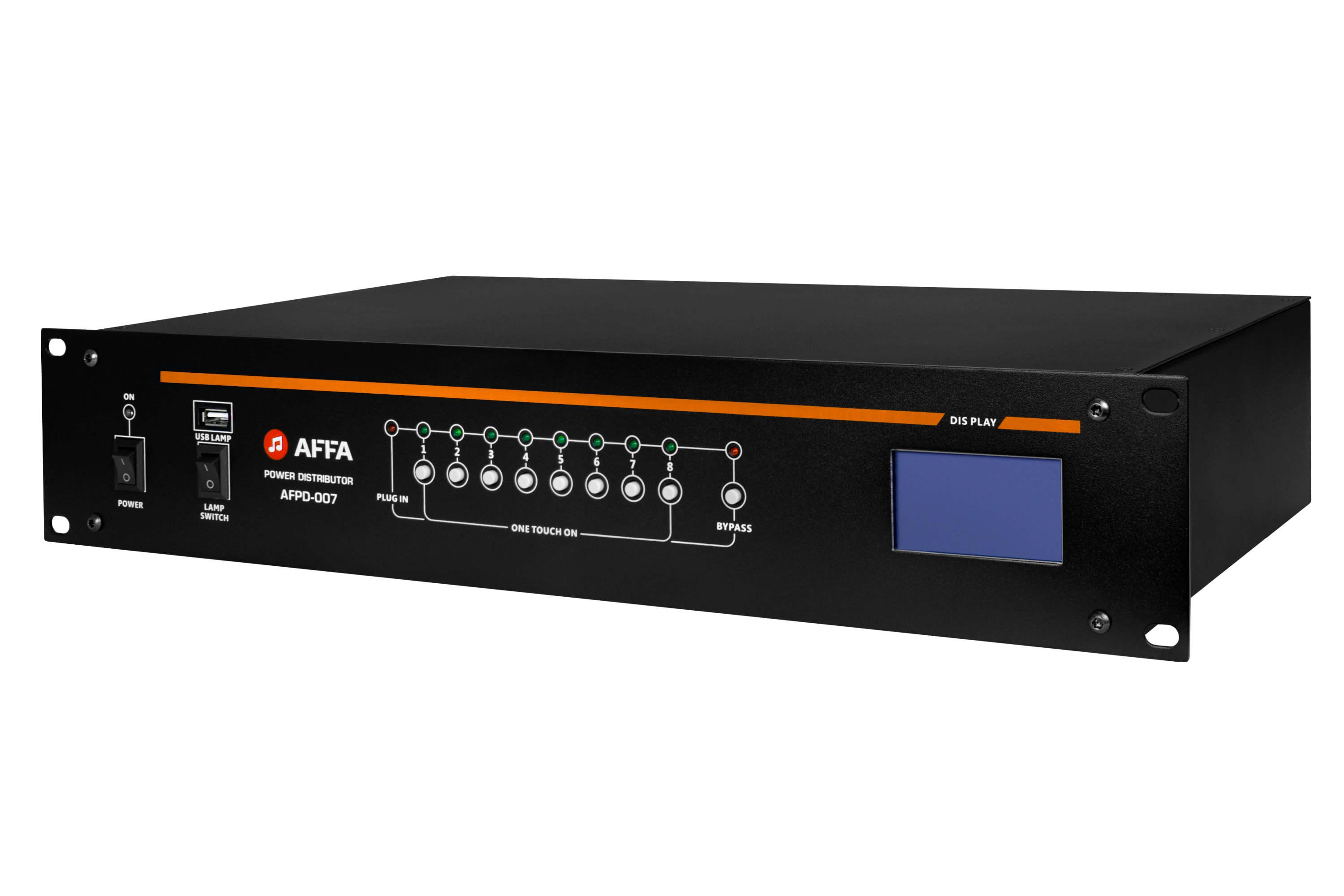

Фото оборудования

Функциональные возможности и особенности

Конструкция и основные принципы работы

Сетевой распределитель электропитания предназначен для работы в составе систем профессионального звукоусиления. Конструкция устройства подразумевает установку в 19-дюймовую стойку. Максимальная мощность нагрузки, на которую рассчитан распределитель, составляет 7 кВт, а нагрузка на канал может достигать 2,3 кВт. Корпус AFPD-007 выполнен без вентиляционных отверстий, что снижает вероятность попадания пыли внутрь устройства, это обусловлено низким тепловыделением применяемой схемы, собственное потребление которой не превышает 20 Вт.

Внутренняя конструкция распределителя питания AFPD-007

Рис. 1. Внутренняя конструкция распределителя питания AFPD-007

Выходы каналов распределителя питания выполнены в виде розеток типа Schuko. Для подключения распределителя к электросети используется 3-х проводной электрический кабель с многожильными проводниками сечением 4 мм2.

В устройстве реализована функция включения каналов с фиксированной временной задержкой, которая составляет 1 секунду. Активирование каждого канала электропитания сопровождается включением светодиодного индикатора на передней панели распределителя.

Объединение нескольких распределителей питания в единую сеть

Объединение нескольких распределителей питания в единую сеть

Для подключения более чем восьми потребителей, несколько распределителей объединяются в группу: для этого используются кабели TS (в комплект поставки не входят). При каскадировании запуск последовательного включения или отключения каналов происходит с управляющего блока, однако за каждым распределителем сохраняется возможность ручного отключения отдельных каналов.

Одновременное включения всех каналов в рамках одного блока можно осуществить нажатием кнопки “BYPASS”. При последовательном пуске каналов кнопка “BYPASS” становится неактивна. Все режимы работы распределителя питания имеют светодиодную индикацию.

Для межблочного соединения применяются готовые сигнальные кабели TS-TS, длина которых не должна превышать 5 метров. Допустимо использовать кабели TRS-TRS, однако их функциональность в данном случае избыточна.

Соединительный кабель

Рис. 3. Соединительный кабель TS-TS

Функция защиты от короткого замыкания и перегрузки в распределителе AFPD-007 реализуется с помощью стороннего оборудования — кабель питания, а именно, фазовый проводник L (красный) подключается непосредственно в автоматический выключатель или УЗО номиналом от 32 или 64 ампера, а нейтральный и заземляющий кабели подключаются в соответствующие колодки электрощита. Светодиод индикации наличия напряжения и жидкокристаллический дисплей начинают работать сразу после подачи напряжения на входной кабель. При расширении системы, количество автоматических выключателей выбирается кратным количеству распределителей питания. Не допускается включение двух и более распределителей электрической энергии в один автоматический выключатель, а также включение силового кабеля распределителя питания в другой такой же распределитель питания.

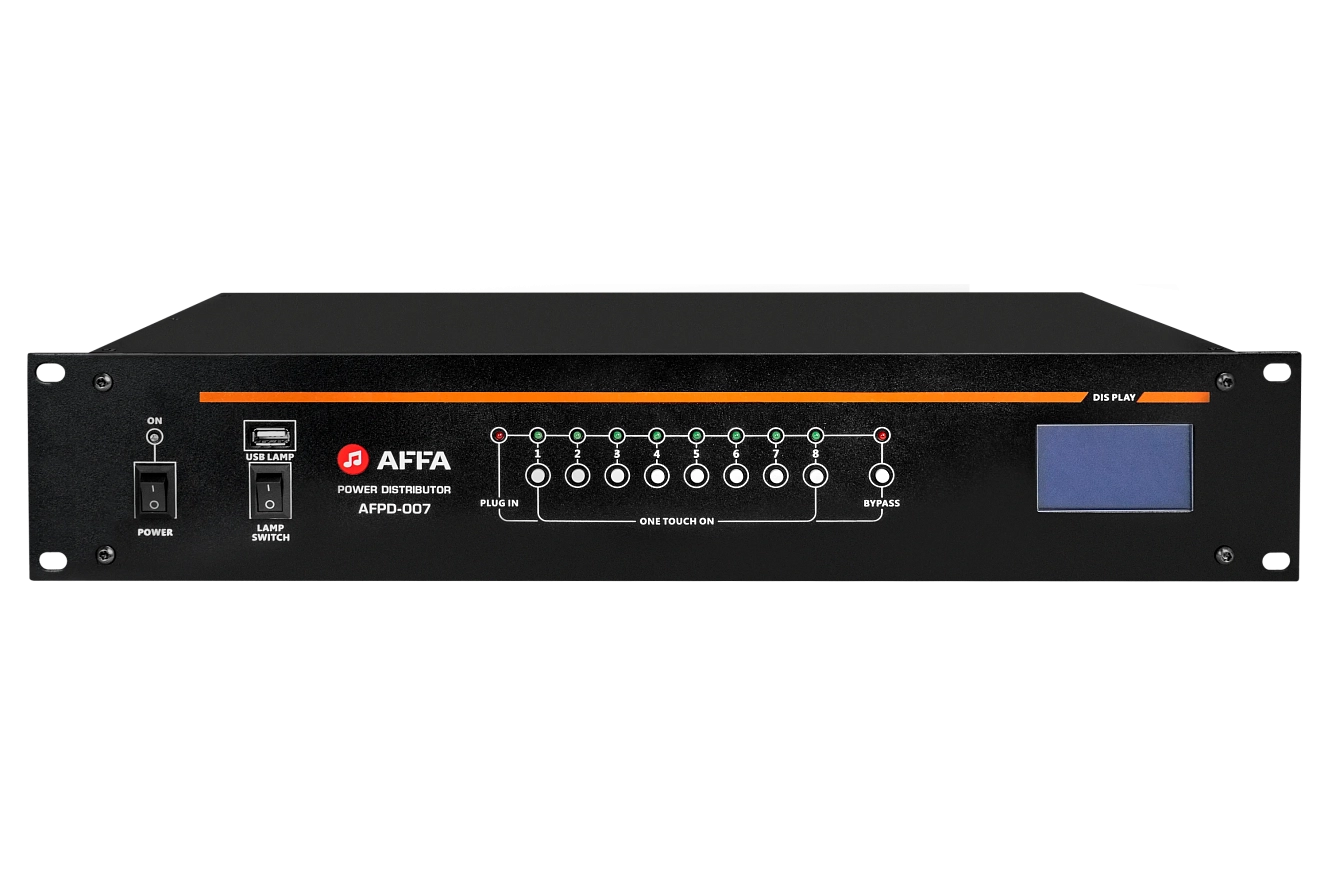

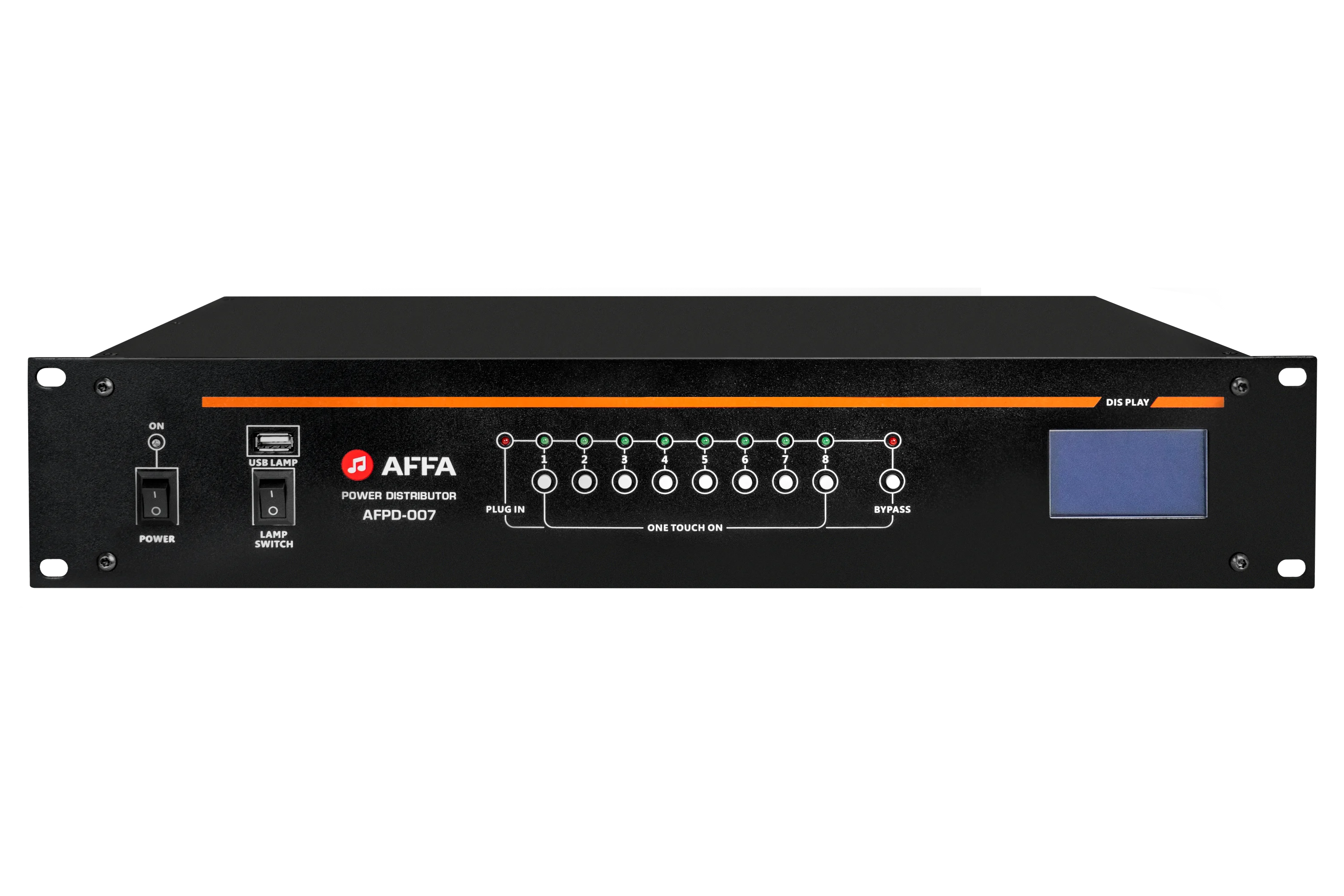

Передняя панель AFPD-007

Рис. 4. Передняя панель AFPD-007

  • 1 – индикатор включения режима последовательного пуска
  • 2 – порт для питания лампы подсветки
  • 3 – индикатор наличия напряжения в сети
  • 4 – индикаторы работы каналов 1-8
  • 5 – индикатор включения BYPASS
  • 6 – кнопка последовательного включения каналов
  • 7 – кнопка подачи напряжения на разъем лампы подсветки
  • 8 – кнопки включения каналов 1-8
  • 9 – кнопка включения режима BYPASS
  • 10 – дисплей напряжения питания

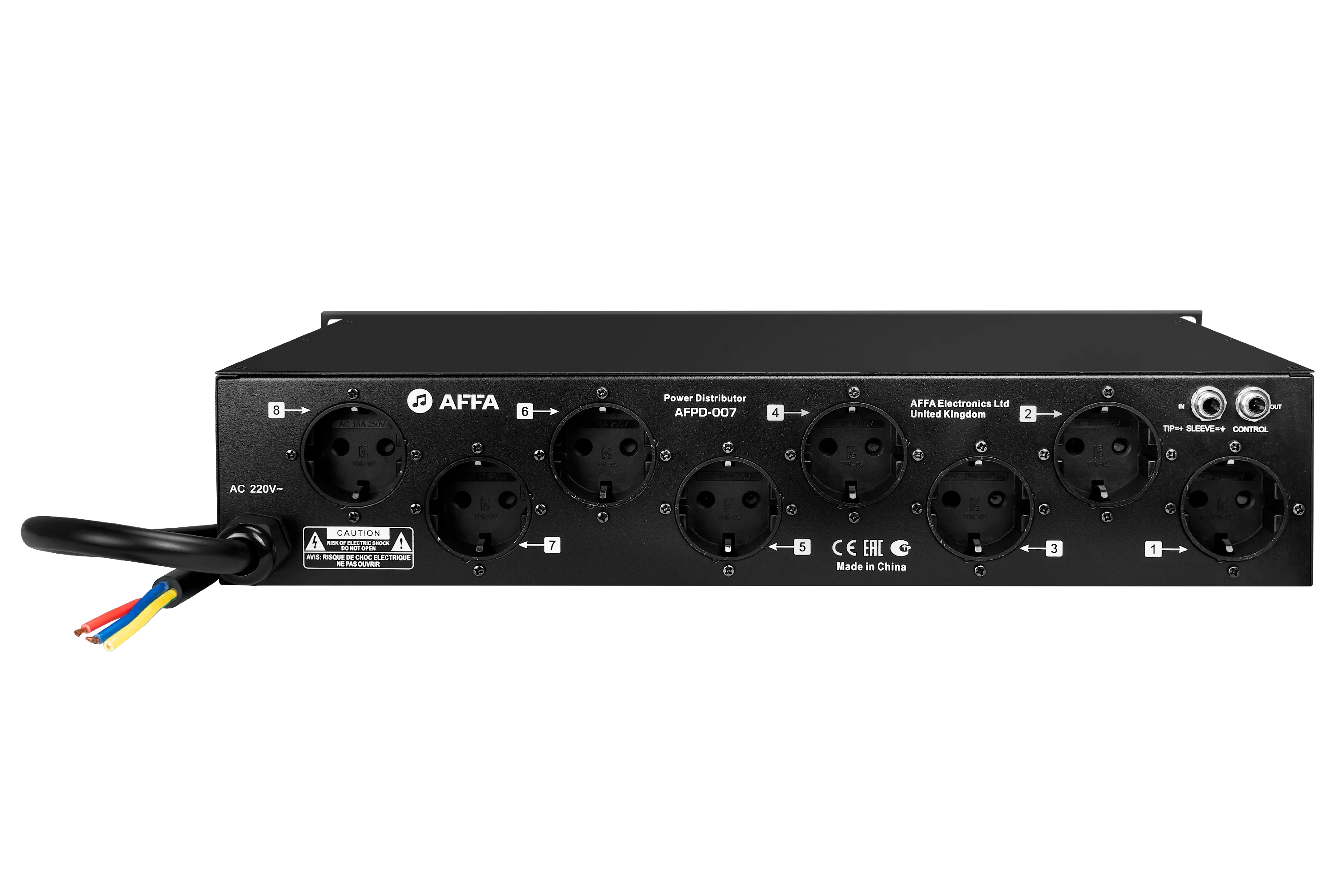

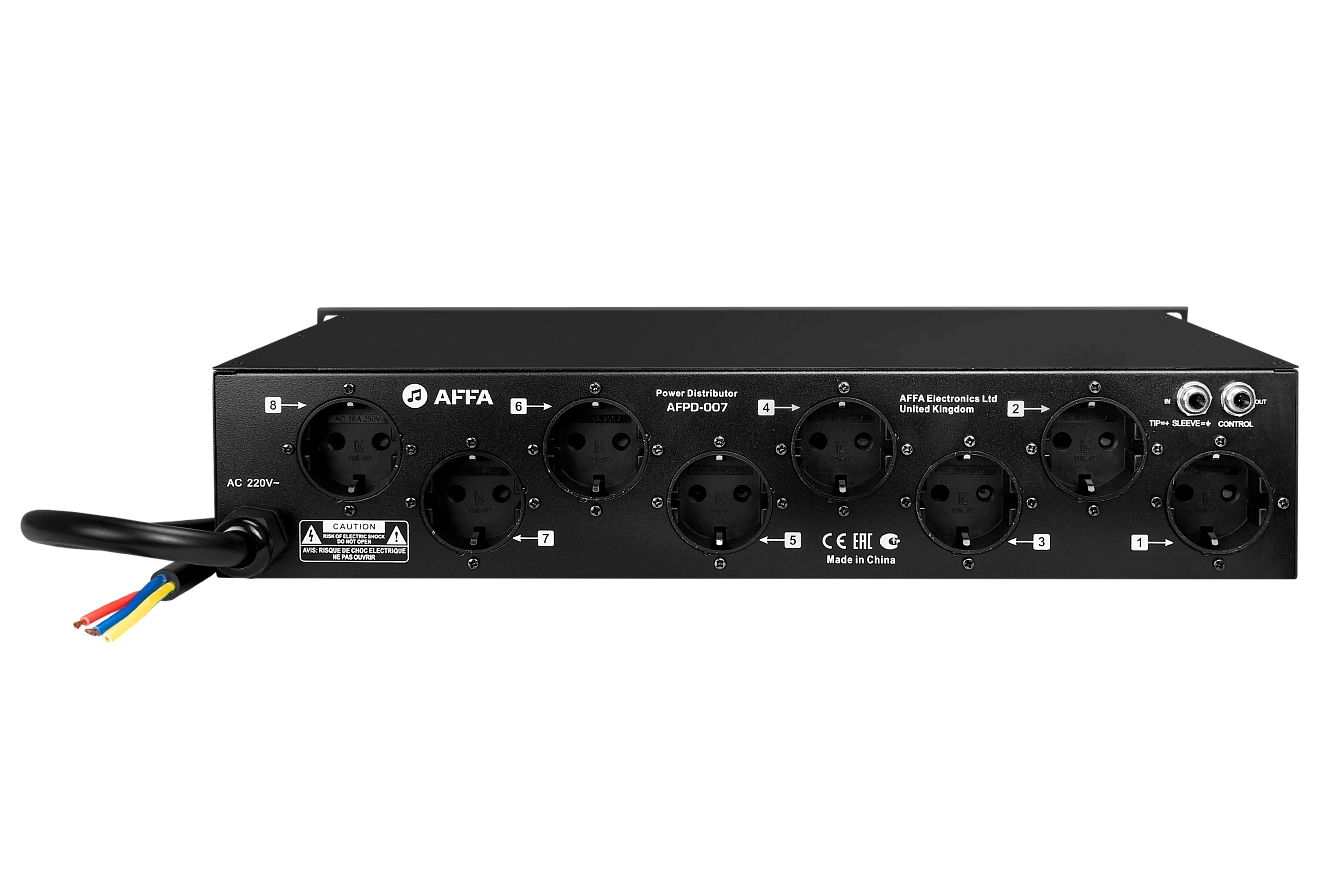

Задняя панель AFPD-007

Рис. 5. Задняя панель AFPD-007

  • 1 – выходные розетки, линии 1-8
  • 2 – выходной разъём каскадирования TS
  • 3 – входной разъём каскадирования TS
  • 4 – кабель 220 В для питания распределителя

Технические характеристики

Наименование Значение
Напряжение питания:
— однофазная сеть (±20%), В
220
Частота питания, Гц 50/60
Входной разъем:
— тип
— максимальный ток, А
3-жильный кабель
63
Собственная потребляемая мощность, Вт 30
Дисплей:
— тип
— кол-во секций
жидкокристаллический
3
Максимальная мощность, Вт 7000
Максимальный ток нагрузки на один канал, А 10
Каналы:
— количество
— тип контроля
— тип выходного разъема
— задержка включения, с
8
независимый
штепсельная розетка
1
Количество установочных мест, U 2
Размеры (В×Ш×Г), мм 89×482×285
Масса, кг 5,25

Схема применения

Профессиональная система озвучивания бассейна

Профессиональная звуковая система на базе AFPD-007

В представленной системе озвучивания использованы влагозащищенные акустические системы AFLP-1201 и четыре аналоговых профессиональных усилителя мощности V2-1000. Помимо озвучивания помещения самого бассейна, в системе также предусмотрено озвучивание рабочего места диктора, для чего в систему включены мониторные акустические системы MS-80 и аналоговый усилитель мощности R-300plus.

В качестве источников сигнала установлены три динамических микрофона: MS-009, CH-838, DM-2.1, проигрыватель компакт-дисков CD-6208 и цифровой тюнер TU-6200. С микрофонов и других источников сигналы поступают в аналоговый 8-канальный микшер AFPM-108. Через два независимых стереовыхода микшерного пульта, аудиосигнал поступает на усилитель мониторной акустической системы в дикторской и на цифровой аудиопроцессор AFSP-048, с которого скорректированный сигнал подаётся на усилители мощности бассейна. К усилителям мощности подключены акустические системы бассейна AFLP-1201. Всё оборудование системы звукоусиления подключено к электрической сети через распределители питания AFPD-007.

Два распределителя питания объединены в сеть, их общая выходная мощность составляет порядка 14 кВт. Управление каналами распределителя (розетками) производится с первого блока. Всё оборудование системы звукоусиления включается в определенной последовательности, при которой в первую очередь питание подается на источники сигналов, микшер, затем процессор, и уже в последнюю очередь на усилители. Такое решение призвано снизить пиковую нагрузку на электросеть при включении системы звукоусиления, а также обеспечивает возможность централизованного включения электропитания парка оборудования нажатием всего одной кнопки.
