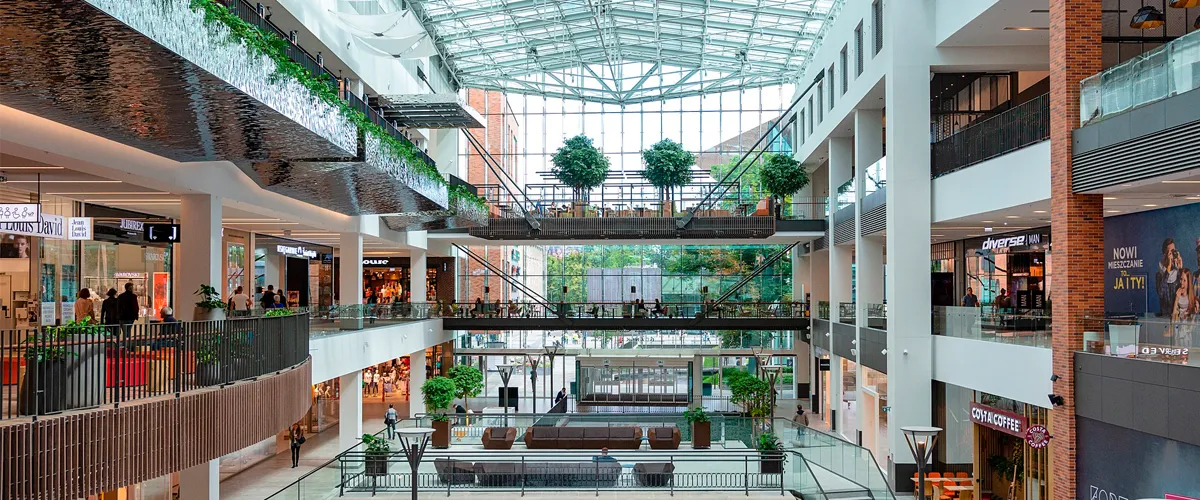

Гипермаркет. СОУЭ 4 типа и фоновое озвучивание
Общая площадь до 10000 м2, площадь пожарного отсека более 3500 м2
Стоечное оборудование Inter-M 6000 серии на базе контроллера ECS-6216P
4-го типа
- Многозонное оповещение (16 зон с возможностью расширения до 160)
- Сопряжение с ГО и ЧС
- Громкоговорящая связь
- Трансляция по расписанию
- Фоновая трансляция
Оборудование для организации обратной связи зон пожарного оповещения не включено в данное решение, поскольку является самостоятельной системой, обеспечивающей двунаправленной голосовой связью в условиях чрезвычайной ситуации (система обратной связи обязательной для дополнения СОУЭ 4-го и 5-го типов). В качестве обратной связи возможно использование внутренней телефонной связи если проект не предусматривает иного решения.

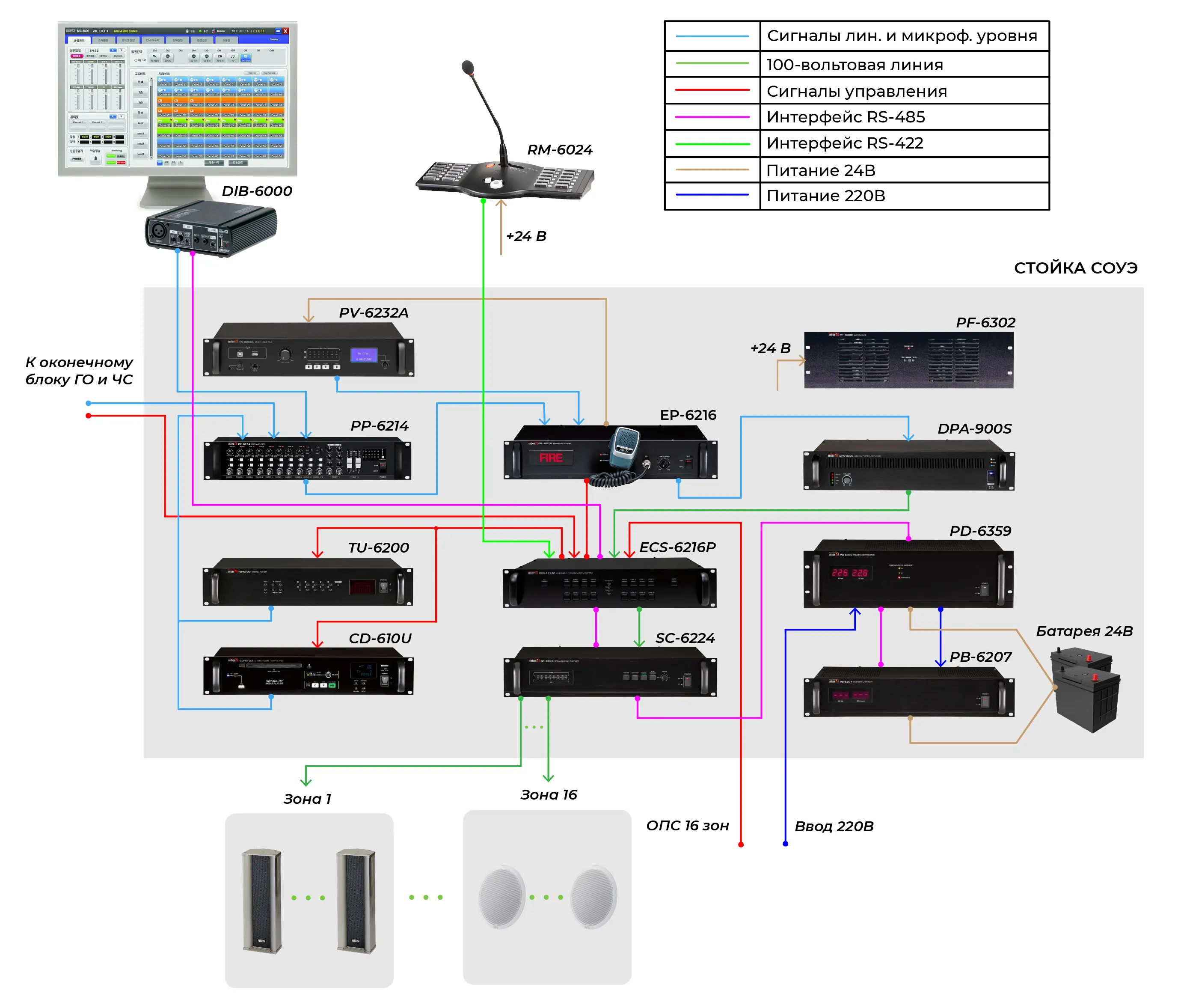

Система оповещения и управления эвакуацией 4-го типа построена с использованием стоечного оборудования 6000-й серии и рассчитана на 16 зон общей мощностью 900 Вт. Контроллер системы оповещения ECS-6216P обеспечивает распределение усиленного сигнала по 16 зонам, управление источниками сигналов с учётом их приоритета и стыковку с системой оповещения ГОЧС.
Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон. Перед сообщением с помощью микрофонной панели пользователь имеет возможность подать сигнал привлечения внимания.
Для трансляции сообщений по расписанию используется недельный программируемый таймер, интегрированный в программное обеспечение MS-6100. Звуковой сигнал со звуковой карты ПК подаётся на блок сопряжения DIB-6000, с которого поступает на соответствующий вход микшера-предусилителя.
Музыкальные источники – цифровой тюнер TU-6200 и проигрыватель CD-610U – управляются вручную или при помощи программного интерфейса в MS-6100. Громкость трансляции этих источников настраивается на микшере-предусилителе PP-6214.
Блок SC-6224 контролирует трансляционные линии с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться как в ручном, так и в автоматическом режиме.
Блок контроля и распределения питания PD-6359 обеспечивает электропитанием всё оборудование системы. Дежурный режим PD-6359 позволяет существенно снизить потребление электроэнергии за счёт полного отключения усилителя мощности. Резервное питание всей системы обеспечивается от аккумуляторных батарей общим напряжением 24 В. Зарядное устройство PB-6207 используется для поддержания аккумуляторов в рабочем состоянии.
Для сопряжения с системой РАСЦО оконечный блок системы должен иметь на выходе линейный сигнал и управляющий «сухой контакт». При появлении управляющего сигнала на оконечном блоке, отключается трансляция, включаются все зоны на контроллере ECS-6216P, и на максимальной громкости транслируется сигнал ГОЧС. Наивысшим же приоритетом обладают голосовые сообщения с тангентного микрофона блока EP-6216, через который коммутируются источники аудиосигналов в соответствии с их приоритетом.
Порядок приоритетов: тангентный микрофон (EP-6216) > тревожное сообщение (EP-6216 + VF-01N) > ГОЧС > RM-6024 [RM 1].
