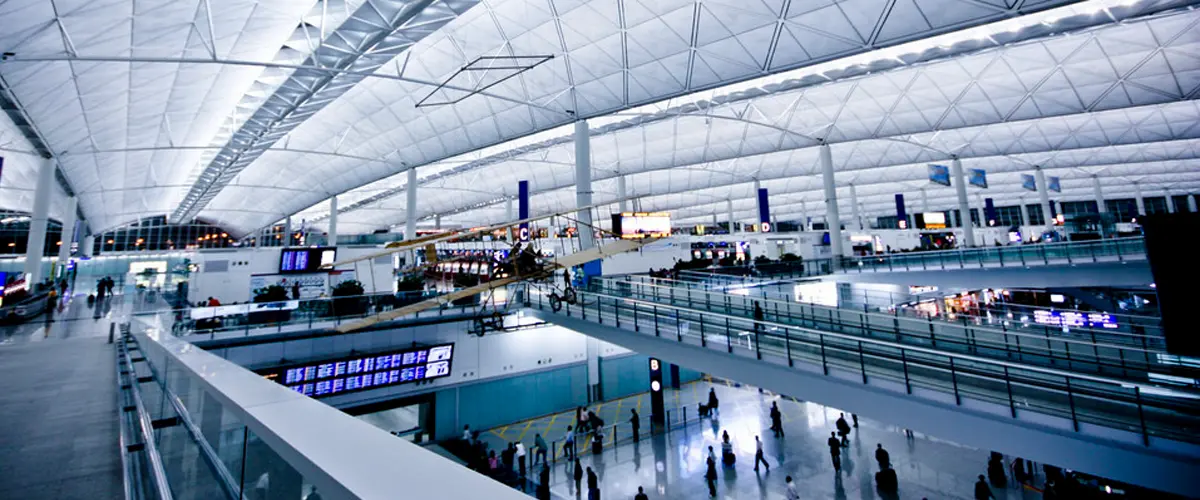

Аэропорт. СОУЭ 5 типа и фоновое озвучивание

Аэропорт. СОУЭ 5 типа и фоновое озвучивание
Описание объекта:

Общая площадь до 6000 м2

Оборудование системы:

Стоечное оборудование Inter-M 6000 серии на базе контроллера PX-6216

СОУЭ:

5-го типа

Возможности системы:
  • Многоканальная трансляция (8 каналов)
  • Многозонное оповещение (32 зоны с возможностью расширения до 160)
  • Поддержка сценариев эвакуации
  • Сопряжение с ГО и ЧС
  • Громкоговорящая связь
  • Трансляция по расписанию
  • Фоновая трансляция
Примечание:

Оборудование для организации обратной связи зон пожарного оповещения не включено в данное решение, поскольку является самостоятельной системой, обеспечивающей двунаправленной голосовой связью в условиях чрезвычайной ситуации (система обратной связи обязательной для дополнения СОУЭ 4-го и 5-го типов). В качестве обратной связи возможно использование внутренней телефонной связи если проект не предусматривает иного решения.

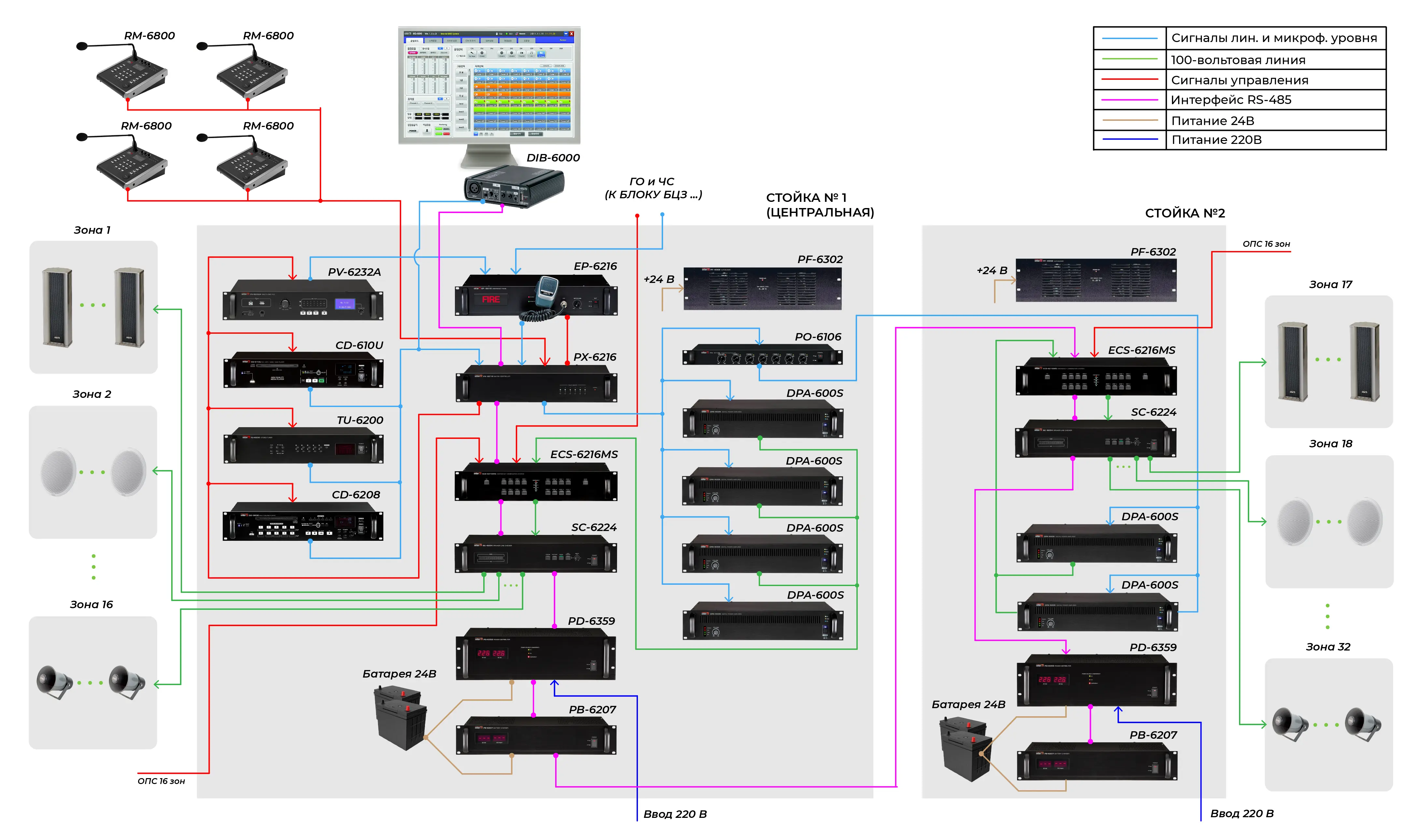

Структурная схема:
Смотреть описание структурной схемы
Описание структурной схемы:

Пятиканальная 32-зонная система оповещения построена с использованием стоечного оборудования Inter-M 6000-й серии и обеспечивает функции системы музыкальной трансляции в выбранные зоны, громкоговорящей связи и системы оповещения и управления эвакуацией 5-го типа. Многоканальность подразумевает возможность независимой передачи различной информации рекламного и служебного характера, фоновой музыки одновременно в разные помещения, группы помещений или здания. Настройка распределения каналов звукоусиления по зонам трансляции выполняется на этапе пусконаладочных работ.

Центральный блок системы — 8-канальный матричный аудиоконтроллер PX-6216 — обеспечивает управление системой, согласование, коммутацию и микширование аудиосигналов от различных источников. В данной системе блок PX-6216 поддерживает пять независимых канала трансляции. Подключение зон оповещения выполняют блоки расширения матричного контроллера ECS-6216MS, рассчитанные каждый на 16 зон. При необходимости количество зон может быть увеличено до 160 с помощью дополнительных блоков ECS-6216MS.

Для музыкальной трансляции используются CD/MP3-проигрыватели CD-610U и CD-6208, цифровой тюнер TU-6200, а также звуковая карта компьютера. Для передачи сообщений по громкой связи предусмотрены микрофонные панели RM-6800 (RM-6024) с программируемым селектором зон. Дополнительные микрофоны для системы информирования пассажиров могут быть подключены к свободным аудиовходам контроллера CH1-CH10, управление трансляцией в заранее установленную зону осуществляется по «сухому контакту». Управляющие сигналы подключаются к свободным входам «fire sensor» блоков ECS-6216MS.

За хранение и выполнение сценариев эвакуации отвечает матричный аудиоконтроллер PX-6216. Тревожные сообщения записаны в памяти цифрового магнитофона PV-6232A. Всего предусмотрено 32 различных сценария (по числу зон оповещения) и один дополнительный сценарий для случая, если одновременно поступило 2 или более сигналов от прибора охранно-пожарной сигнализации. При расширении системы и увеличения количества зон число программируемых сценариев пропорционально увеличивается.

В качестве усилителей мощности выбраны цифровые трансляционные усилители мощности DPA-600S, которые обеспечивают пять независимых каналов усиления номинальной мощностью по 600 Вт на каждый канал.

Электропитание системы оповещения осуществляется от блока контроля и распределения питания PD-6359. Благодаря аккумуляторным батареям система оповещения обеспечивается резервным питанием. Зарядное устройство PB-6207 поддерживает батареи в заряженном состоянии.

Дежурный режим и переход в режим трансляции реализованы с помощью внешнего сигнала включения блока питания PD-6359. Данный сигнал формируется управляющим «сухим контактом» блока ECS-6216MS при активации любой зоны оповещения.

Конфигурирование и оперативное управление системой выполняется с помощью персонального компьютера, подключенного к системе оповещения через специальный блок сопряжения — DIB-6000. Кроме основного рабочего места администратора системы, управление трансляцией может осуществляться по локальной сети с удалённых рабочих мест.

Порядок приоритетов в системе оповещения: микрофон-тангента блока EP-6216 > PV-6232A (тревожное оповещение при пожаре) > ГОиЧС > RM-6800№1 > RM-6800№2 > RM-6800№3 > RM-6800№4 > входы CH1-CH10 матричного аудиоконтроллера PX-6216.
