Кафе. Озвучивание акустическими системами Inter-M серии TETRA

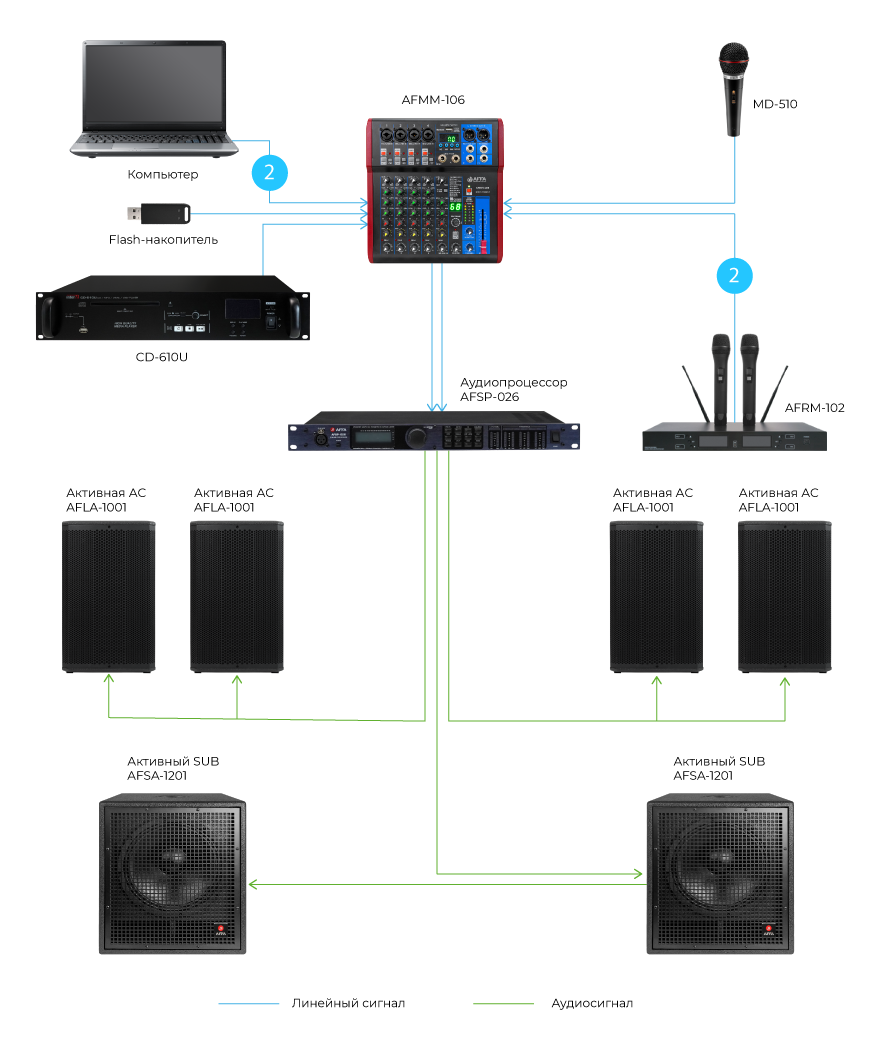

Музыкальное и звуковое оформление играет немаловажную роль в создании атмосферы заведения. По вечерам и в выходные в кафе могут проводиться тематические мероприятия с живым звуком. Предлагаемая схема озвучивания небольшого кафе, построенная на акустической системе Inter-M TE-08, предназначена как раз для такого рода событий.
В данной схеме в качестве источника звука задействованы динамические микрофоны SCM-6000V, которые, в отличие от конденсаторных, не требуют фантомного питания. Они обладают суперкардиоидной диаграммой направленности, высокой чувствительностью, широким частотным диапазоном и оптимальной для голосового спектра амплитудно-частотной характеристикой.
Помимо SCM-6000V для в схеме предусмотрена двухканальная радиосистема AFRM-102 с подключаемыми двумя динамическими микрофонами.
В качестве источника воспроизведения сигнала в схему включен аудиоплеер AFAP-024. Аудиоплеер имеет 2 независимых канала воспроизведения. Каждый канал снабжен поротом USB и возможностью синхронизации с Bluetooth -устройствами. Плеер поддерживает популярные аудио-форматы, такие как: MP3, FLAC, WAV, WMA, APE, а также способен принимать радиостанции в AM/FM-диапазоне.
Сигналы с микрофонов и аудиоплеера попадают на микшерный пульт AFPM-112, который имеет 8 комбинированных разъемов XLR/TRS, а также 4 разъема STEREO для подключения источников стереосигнала. Для частотной коррекции звукового сигнала микшер снабжен 3-полосными эквалайзерами на каждом канале и графическим 9-полосным эквалайзером на мастер-шине, а для подачи сигнала на внешние устройства обработки сигнала предусмотрена дополнительная шина AUX с разъемами типа TRS для посыла и возврата сигнала SEND и RETURN соответственно. Также микшер оснащен цифровым процессором эффектов, позволяющим осуществлять обработку сигнала без использования внешних устройств. Встроенный аудиоплеер, с возможностью подключения к нему через порт USB или по Bluetooth, способен проигрывать с внешнего USB-носителя звуковые файлы форматов APE, FLAC, WMA и MP3. При подключении по Bluetooth, есть возможность с микшера управлять воспроизведением подключенного устройства. Кроме того, предусмотрена возможность записи основного микшированного сигнала на внешний USB-носитель в формате WMA.
Звук с главного выхода микшера идет на цифровой звуковой процессор AFSP-026. Основной функцией процессора в данном примере является кроссовер, используемый для разделения входного сигнала на несколько частотных диапазонов и дальнейшей подачи их на акустику различного типа для оптимизации общей звуковой картины, и более эффективного использования мощностей усилителей.
Для усиления сигнала в схеме задействован двухканальный усилитель V2-2000. Малые нелинейные искажения во всем амплитудном диапазоне усиливаемого сигнала и низкий уровень собственных шумов обеспечивают качественное усиление сигнала от источника звука. V2-2000 оборудован CLIP-контроллером, который ослабляет уровень выходного сигнала в случае превышения допустимого значения, тем самым защищая усилитель и акустические системы от перегрузки. Усилитель обеспечивает суммарную выходную мощность в 1200 Вт на две акустические системы.
В качестве источника звука в схеме использована двухполосная пассивная акустическая система TE08, которая представляет собой многоцелевой громкоговоритель с титановым драйвером. Универсальный громкоговоритель с трапециевидным корпусом обладает отличной четкостью звука благодаря плоской частотной характеристике и может использоваться в различных условиях. Громкоговорители имеют несколько вариантов монтажа: на стойку или на настенный кронштейн, благодаря стакану в нижней части корпуса, и могут быть подвешены с использованием монтажных точек.
Для усиления и воспроизведения низкочастотной составляющей акустического сигнала в схеме применяется активный сабвуфер AFSA-1501. Встроенный цифровой усилитель класса D обеспечивает малое энергопотребление при высокой выходной мощности, а благодаря специальному драйверу, обладающему исключительным качеством и прочностью, достигается высокое звуковое давления в области низких частот. Наличие регулятора частоты среза на задней панели AFSA-1501 позволяет более точно настроить диапазон воспроизводимых частот сабвуфера.
Питание оборудования осуществляет распределитель питания AFPD-007, снабженный 8 независимыми каналами общей мощностью 7 кВт, которые оканчиваются стандартными силовыми евророзетками. В устройстве реализована функция включения каналов с временной задержкой составляет 1 секунду. Таким образом, благодаря последовательному, разнесенному по времени включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть.
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| Источники звука | Базовые станции для микрофонов + 2 микрофона |
AFFA AFRM-102 |
Дальность до 100 метров, радиочастоты: 667,5...682,845 МГц с шагом 155 кГц, диапазон частот: 50-16000 Гц | 1+2 |
| Динамические микрофоны |
Inter-M SCM-6000V |
Суперкардиодная диаграмма, 50-17000 Гц, -73 дБ, 350 Ом | 2 | |
| Аудиоплеер | AFAP-024 | Два независимых канала. Порты USB. Возможность воспроизведения с Bluetooth -устройств. Прием радиостанций в AM/FM-диапазоне. | 1 | |
| Микшеры и контроллеры | 12-канальный микшер | AFPM-112 | 8 моно-входов, 2 стерео-входа, USB, проигрывать APE, FLAC, WMA и MP3, встроенный процессор эффектов | 1 |
| Цифровой процессор | AFFA AFSP-026 | 2 входа, 6 выходов, 24 бит, 96 кГц | 1 | |
| Усилители | Аналоговый усилитель | Inter-M V2-2000 | 2 канала по 300 Вт 8 Ом, 530 Вт 4 Ом. | 1 |
| Акустические системы | Двухполосная акустическая система | Inter-M TE08 | 8” НЧ драйвер, 260 Вт 8 Ом, 93 дБ | 2 |
| Активный сабвуфер |
AFFA AFSA-1501 |
15'', 500 Вт, 30...400 Гц, 100 дБ | 1 | |
| Питание | Распределитель питания | AFPD-007 | 7 кВт, 8 розеток | 1 |
