Зал для презентаций и семинаров. Оснащение радиосистемой и акустическими системами AFFA

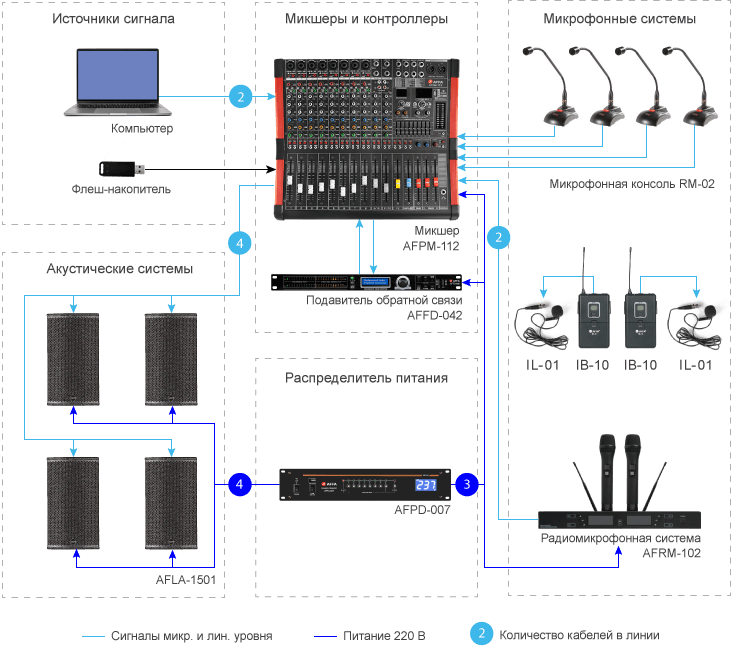

Для осуществления докладов, презентаций, сеансов видеоконференцсвязи, семинаров, тренингов, конференций, используются специальные помещения. Важную роль в эффективности проведения соответствующих мероприятий играет звуковое оформление этих помещений. Представленная схема, построенная на основе профессиональной активной двухполосной акустической системы AFFA AFLA-1501 и двухканальной радиосистемы AFFA AFRM-102, в сочетании с подавителем обратной связи AFFA AFFD-042, создаст комфортные условия для проведения различного рода мероприятий такого характера.
Для трибуны в схеме использованы 4 панели с динамическими микрофонами Inter-M RM-02, массивное утяжеленное основание которых на 4-х резиновых ножках обеспечивает устойчивое положение независимо от наклона гибкого микрофонного держателя, благодаря наличию которого положение микрофонов легко изменяется. Направленность динамического микрофона улучшает отношение полезного сигнала к помехам, эффективно снижая влияние посторонних шумов. Панель не требует питания и благодаря особенностям конструкции микрофонной головки не боится многократных перегрузок звуковым сигналом, что позволяет очень близко приближать микрофон к источнику звука без опасности искажения выходного сигнала, а наличие кнопки с фиксатором является одним из главных преимуществ RM-02 для данной схемы.
Помимо микрофонных панелей в схеме предусмотрена двухканальная радиосистема AFFA AFRM-102 с подключаемыми на выбор, либо двумя динамическими микрофонами, либо двумя поясными передатчиками AFFA IB-10 с петличными микрофонами AFFA IL-01, что даёт спикеру полную свободу движений во время выступления.
Сигналы с микрофонов попадают на микшерный пульт AFFA AFPM-112, который имеет 8 комбинированных разъемов XLR/TRS, а также 4 STEREO разъемов для подключения источников стереосигнала. Комбинированные микрофонные входы снабжены источником фантомного питания +48 В для подключения конденсаторных микрофонов. Для частотной коррекции звукового сигнала микшер снабжен 3-полосными эквалайзерами на каждом канале и графическим 9-полосным эквалайзером на мастер-шине, а для подачи сигнала на внешние устройства обработки сигнала предусмотрена дополнительная шина AUX с разъемами типа TRS для посыла и возврата сигнала SEND и RETURN соответственно. Объединение каналов в группу и последующее управление ими осуществляется с помощью дополнительной шины SUB, снабженной выходными разъемами. Также микшер оснащен цифровым процессором эффектов, позволяющим осуществлять обработку сигнала без использования внешних устройств. Всего представлено 24 вида эффектов, в числе которых delay, chorus, echo, flanger, phaser, distortion и разновидности эффекта reverb. Применение эффекта к сигналу осуществляется независимо для каждого канала посредством регулятора FX. Встроенный аудиоплеер с возможностью подключения к нему через порт USB или по Bluetooth, способен проигрывать с внешнего USB-носителя звуковые файлы форматов APE, FLAC, WMA и MP3. Сигнал с аудиоплеера поступает на отдельный канал микшера MP3/BT с независимой регулировкой фейдером. Дисплей аудиоплеера отражает режим его работы и номера проигрываемых треков. При подключении по Bluetooth, есть возможность с микшера управлять воспроизведением подключенного устройства. Кроме того, предусмотрена возможность записи основного микшированного сигнала на внешний USB-носитель в формате WMA. В данном примере в пульт подключен компьютер, с которого на проектор транслируются слайды или видео. Звук же с него поступает на пульт, где смешивается с сигналами микрофонов, что дает возможность комментировать происходящее на экране.
Для борьбы с эффектом обратной связи схема включает в себя подавитель AFFA AFFD-042, который осуществляет автоматическое ослабление частот самовозбуждения в реальном времени. Это достигается при помощи пары 12-полосных фиксированных и динамических режекторных фильтров на каждом канале. При использовании фиксированных фильтров устройство заранее обнаруживает 12 наиболее опасных частот самовозбуждения и удерживает их на всем протяжении работы подавителя. Динамические фильтры отслеживают частоты самовозбуждения в реальном времени, перезаписывая их значения в памяти устройства. Время обнаружения и устранения обратной связи составляет от 0,1 до 0,5 с. Таким образом, подавитель эффективно реагирует на любое изменение положение микрофонов относительно акустических систем. Кроме того, в устройстве также реализованы функции компрессора, лимитера и подавителя шума. AFFD-042 подключается к шине AUX микшера AFPM-112 при помощи разъемов для посыла и возврата сигнала SEND и RETURN.
Микшированный сигнал с AFPM-112 попадает на профессиональную активную двухполосную акустическую систему AFLA-1501, оснащенную динамиком НЧ диаметром 15″ и твитером диаметром 1.25″, что позволяют получать насыщенные низкие частоты без применения сабвуфера. Встроенный усилитель мощности класса D обеспечивает высокую выходную мощность (500 Вт RMS) при низком энергопотреблении. Акустическая система предусматривает несколько вариантов установки и крепления: монтаж на 35-мм стойку и крепление с помощью монтажных точек и подвесных тросов. Суммарная выходная мощность для всей акустической системы в данной схеме составляет 2000 Вт.
Для питания оборудования в схеме использован распределитель питания AFFA AFPD-007, снабженный 8 независимыми каналами общей мощностью 7 кВт, которые оканчиваются стандартными силовыми евророзетками. В устройстве реализована функция включения каналов с временной задержкой составляет 1 секунду. Таким образом, благодаря последовательному, разнесенному по времени включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть. Корпус AFPD-007 выполнен без вентиляционных отверстий, что снижает вероятность попадания пыли внутрь устройства, это обусловлено низким тепловыделением применяемой схемы, собственное потребление которой не превышает 20 Вт.
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| Источники звука | Базовые станция для микрофонов + 2 микрофона | AFRM-102 | Дальность до 60 метров, 668…697 МГц, 50-16000 Гц | 1 |
| Радиомикрофонные передатчики + петличный микрофон | AFFA IB-10 + IL-01 | 668…697 МГц, 30 мВт, 150 мА | 2 | |
| Микрофонная консоль | Inter-M RM-02 | однонаправленный, 50...10000 Гц | 4 | |
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | 12-канальный микшер | AFPM-112 | 8 моно-входов, 2 стерео-входа, USB, проигрывать APE, FLAC, WMA и MP3, встроенный процессор эффектов | 1 |
| Подавитель обратной связи | AFFD-042 | 2 независимых канала обработки сигнала, 12-полосные фильтры, компрессор, лимитер и подавитель шума. | 1 | |
| Акустические системы | Активные акустические системы | AFLA-1501 | (RMS) 500 Вт, 15-дюймовый драйвер, 45...19000 Гц, 127 дБ | 4 |
| Питание | Распределитель питания | AFPD-007 | 7 кВт, 8 розеток | 1 |
