Система голосового оповещения и трансляции. Основы построения

Система оповещения о пожаре — это комплекс мер и оборудования для предупреждения находящихся в здании людей о пожаре или другой аварийной ситуации и управления эвакуацией. Требования к такой системе в основном определяются СП 3.13130.2009 «Системы противопожарной защиты. Системы речевого оповещения и эвакуации людей при пожаре. Требования пожарной безопасности.»

В данном своде правил определено, в каких помещениях в обязательном порядке устанавливается система оповещения людей о пожаре. Тип системы — от 1-го до 5-го — определяется в зависимости от назначения помещения и количества постоянно находящихся в нем людей. Документ СП 3.13130.2009 определяет терминологию для систем голосового и звукового оповещения о пожаре, чрезвычайно важную для четкого понимания работы любой системы оповещения при возникновении чрезвычайных ситуаций (ЧС).

Терминология

Система речевого оповещения и управления эвакуацией (СОУЭ) — комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения о возникновении пожара и/или необходимости и путях эвакуации.

Зона пожарного оповещения — часть здания, где проводится одновременное и одинаковое по способу голосовое оповещение о пожаре.

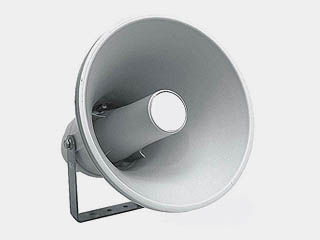

Технические средства оповещения — звуковые, речевые, световые и комбинированные пожарные оповещатели, приборы управления ими, а также эвакуационные знаки пожарной безопасности.

Автоматическое управление — приведение в действие СОУЭ командным сигналом, поступившим от автоматических установок пожарной сигнализации или пожаротушения.

Полуавтоматическое управление — приведение в действие СОУЭ диспетчером при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения.

Важно обратить внимание на то, что понятия «Система оповещения и трансляции» и СОУЭ не идентичны. Помимо своей основной функции — обеспечения безопасной эвакуации людей из зданий и сооружений при пожаре — система оповещения может транслировать фоновую музыку для создания атмосферы и голосовые объявления служебного или рекламного характера.

Таким образом, система экстренного оповещения населения может выполнять целый ряд дополнительных задач, позволяющих максимально эффективно использовать установленное оборудование. В случае поступления команды с прибора охранно-пожарной сигнализации трансляция общего назначения прекращается, и система транслирует тревожный сигнал или тревожное сообщение. Такой порядок приоритетов должна соблюдать любая автоматизированная система оповещения.

Система речевого оповещения при ЧС и способы управления эвакуацией

По способу управления системы оповещения и управления эвакуацией (СОУЭ) делятся на системы ручного и автоматического оповещения и трансляции.

Система с автоматическим управлением

Такая система оповещения осуществляет автоматическую трансляцию заранее записанных тревожных сообщений в соответствующие зоны при поступлении управляющих сигналов от системы пожарной сигнализации. Включение системы оповещения о пожаре может происходить в разных режимах:

• в автоматическом режиме (от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения);
• в полуавтоматическом режиме (диспетчером при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения).

Примечание:

1. Допускается использовать в СОУЭ дистанционное и местное включение, если в соответствии с нормативными документами для данного вида зданий или помещений не требуется оснащения автоматическими установками пожаротушения, автоматической пожарной сигнализацией и системой оповещения.
2. Допускается осуществлять включение СОУЭ при срабатывании одного пожарного извещателя, если выполняются условия, изложенные в нормативных документах по пожарной безопасности, утвержденных в установленном порядке.

Cистема с ручным управлением

В такой системе речевого оповещения трансляция сообщений осуществляется с диспетчерского пульта. Зоны для оповещения о пожаре диспетчер выбирает вручную.

Примечание:

Данный режим работы предусмотрен и в системах автоматического оповещения и трансляции. Он обладает наивысшим приоритетом и предназначен в системах оповещения для управления эвакуацией людей при возникновении различных чрезвычайных ситуаций (ЧС).

В соответствии с СП 3.13130.2009 для СОУЭ 4-го и 5-го типов разделение здания на зоны пожарного речевого оповещения обязательно, а для СОУЭ 3-го типа — возможно. Количество таких зон зависит от количества помещений, речевое оповещение в которых не должно осуществляться одновременно. Соответственно, системы оповещения и трансляции можно разделить на две группы:

• однозонные — СОУЭ 3-го типа согласно своду правил;
• многозонные — СОУЭ 4-го и 5-го типов согласно своду правил.

Способы организации каналов фоновой музыкальной трансляции

По способу организации трансляции сигналов общего назначения (фоновая музыка, объявления рекламного и служебного характера) системы звукового оповещения можно разделить на одноканальные и многоканальные.

Одноканальные системы

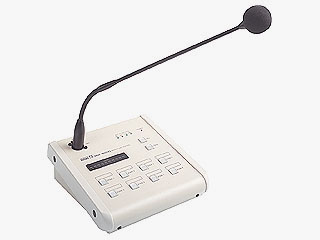

В одноканальных системах связи и оповещения используется общий канал звукоусиления, т.е. в выбранные для трансляции зоны поступает один и тот же звуковой сигнал (музыка или объявления). Например, пусть в зоны №№ 1, 2 и 5 подается сигнал с CD/MP3-проигрывателя CD-610. При подаче сообщения с микрофонной панели RM-616 в зоны №№ 1 и 3 в зонах №№ 2 и 5 музыкальная трансляция приостановится, так как для усиления любого сигнала в рассматриваемой системе используются одни и те же усилители мощности.

Многоканальные системы

В многоканальных системах оповещения и связи используется несколько каналов звукоусиления. При этом количество каналов и количество зон оповещения может и не совпадать. Достоинством данных систем является то, что в различные зоны здания можно одновременно и независимо транслировать различные по содержанию музыкальные программы и подавать различные объявления. В некоторых системах, например на основе Inter-M PX-8000, трансляция даже речевого сигнала от микрофонной панели или тревожного сообщения при возникновении пожара не влияет на содержание музыкальной трансляции в остальных каналах.

Если способ управления системой оповещения о пожаре и количество зон определяются в основном нормами пожарной безопасности, то количество каналов в системе определяется только требованиями заказчика.

Порядок проектирования системы оповещения в здании

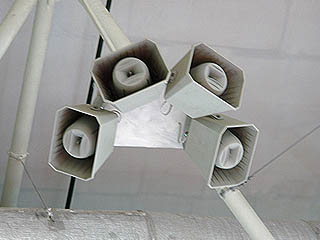

Проектирование системы оповещения и эвакуации начинается с определения типа СОУЭ по СП 3.13130.2009, т.е. способа оповещения, количества зон и т.п. Далее проводится акустический расчет помещений, в результате которого определяется мощность устанавливаемых звуковых оповещателей и усилителей. Затем, в зависимости от типа СОУЭ (3-й, 4-й, 5-й тип) и требований заказчика, осуществляется подбор оборудования.

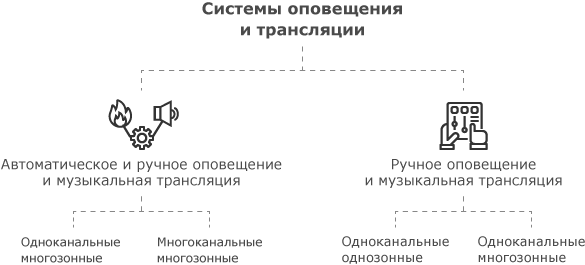

Классификация систем звукового и речевого оповещения

Для просмотра примеров построения систем оповещения выберите определенный тип системы внизу представленной классификации. Доступные по этим ссылкам структурные схемы составлены с учетом актуальности оборудования и сопровождаются подробным описанием и необходимыми DWG-чертежами.
