Возможности систем оповещения о пожаре на основе PX-6216

Комбинируя описанные в статье методы, можно построить систему оповещения, удовлетворяющую повышенным требованиям функциональности и надежности.

Изменение приоритетов входящих сообщений

Матричный контроллер PX-6216 6000-й серии, как правило, используется на крупных объектах коммерческого сектора, таких как: гостиницы, торговые центры, развлекательные комплексы и парки. К функционалу системы оповещения на таких объектах предъявляются повышенные требования. Так, в единой системе должны присутствовать: тревожное оповещение о пожаре, трансляция сообщений РАСЦО (Региональная автоматизированная система централизованного оповещения), громкоговорящая связь, многоканальная система фонового музыкального вещания. Также, ввиду большой площади объектов зачастую требуется распределять усилительное оборудование по секторам, что позволяет экономить на кабельной продукции. Оборудование 6000-й серии позволяет реализовать эти требования в рамках единой системы.

Контроллер PX-6216 в конфигурации «из коробки» имеет 5 уровней приоритета входящих сообщений (0 — наивысший приоритет):

• Уровень «0» — ручное оповещение с микрофона тангенты, расположенной на блоке EP-6216
• Уровень «1» — автоматическое оповещение о пожаре
• Уровень «2» — оповещение о чрезвычайных ситуациях (РАСЦО)
• Уровень «3» — оповещение с микрофонных консолей RM-6024 (имеют приоритет между собой)
• Уровень «4» — фоновая музыкальная трансляция, пресеты, макросы

При этом существуют две внутренние системы ранжирования: для микрофонных консолей, для источников фоновой музыки. Приоритет микрофонных консолей определяет номер порта, к которому они подключены. Приоритет источников фоновой музыки определяется настройками входов, в программном обеспечении MS-6800.

Такое расположение приоритетов соответствует правилам и нормам, принятым в Российской Федерации. Но при проектировании не редко приходится сталкиваться с факторами, вынуждающими изменить общепринятую систему приоритетов оповещения. К таким факторам могут относится внутренние инструкции и алгоритмы противопожарной безопасности, специальные технические условия и т.п. В этом случае, за счет модульной структуры, и широкого функционала 6000 серии появляется возможность гибко изменять систему приоритетов аудиосообщений, не уступая сложным и дорогостоящим цифровым системам оповещения.

Приоритет «0»

Ручное оповещение при помощи микрофона-тангенты на блоке тревожного оповещения EP-6216 всегда будет иметь наивысший приоритет. Как правило, данная возможность применяется для ручного управления эвакуацией. Активация происходит нажатием кнопки на тангенте, аудиосигнал с тангенты, усиленный до линейного уровня, поступает с выхода блока EP-6216 на вход EP матричного контроллера PX-6216 и далее, через линейные выходы на усилители мощности. Блоки расширения ECS-6216MS коммутируют сигналы с усилителей мощности на необходимые зоны. Набор зон оповещения, включаемых в данном режиме устанавливается в программном обеспечении^*.

^* Для конфигурации, мониторинга и управления многоканальной системой используется программное обеспечение MS-6800, поставляемое бесплатно в комплекте с оборудованием. По ссылке можно скачать подробное руководство пользователя на русском языке.

В единой системе допускается использовать до 10 блоков расширения матричного контроллера — ECS-6216MS. Каждый такой блок имеет 16 входных нормально-разомкнутых контактов, использующихся для различных задач. В программном обеспечении каждому из 16 контактов можно назначить отдельное событие (всего 160).

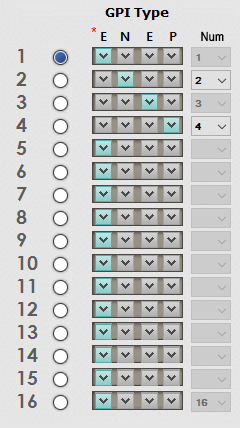

На рисунке 1 изображено окно настройки событий для входных контактов блока расширения ECS-6216MS в программном обеспечении MS-6800.

События:

*E — тревожный режим	При активации события система пе­ре­хо­дит в режим автоматического оповещения о пожаре (приоритет «1»).
N — режим макро	При активации события включается запро­грам­ми­ро­ванный макрос. Номер макроса указывается в поле Num. Подробно будет рассмотрен далее.
E — ЕР	При активации события система переходит в режим приоритетного оповещения (приоритет «0»).
P — Preset	При активации события включается запро­грам­ми­ро­ванный пресет. Номер пресета указывается в поле Num. Подробно будет рассмотрен далее.

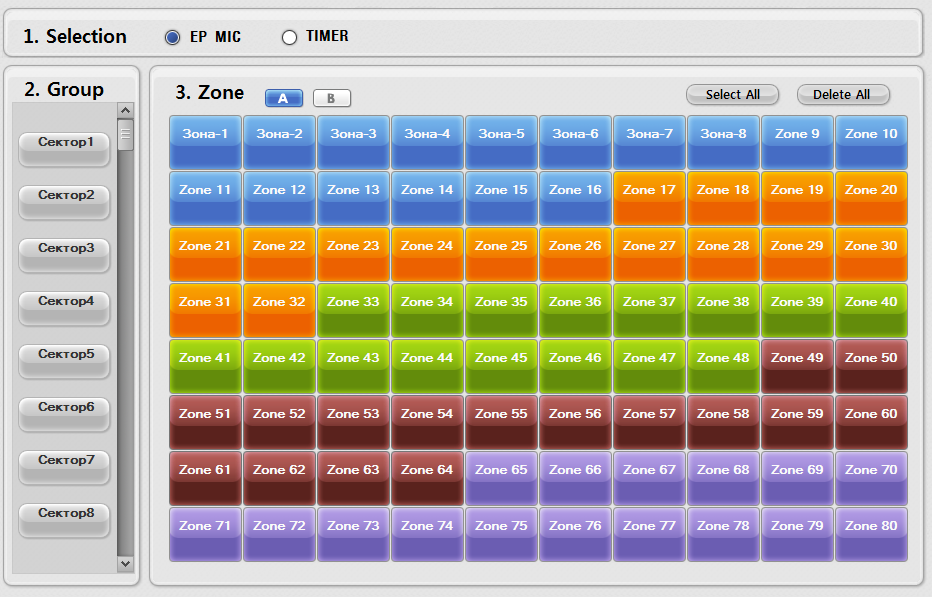

Включение режима приоритетного оповещения ЕP равнозначно нажатию кнопки на тангенте, и таким же образом активирует режим тревожного оповещения с набором зон, определенным для данного события, при конфигурации системы в ПО MS-6800 (рис. 2).

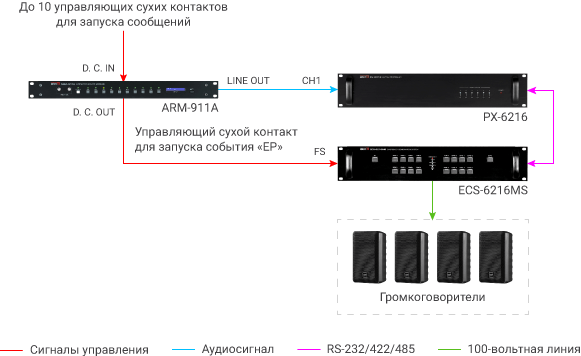

При активации события EP система транслирует сигнал, поступающий на вход EP матричного контроллера PX-6216 с наивысшим приоритетом. Таким образом, подключив к данному входу любой источник с аудиосигналом линейного уровня (0,775В), можно по срабатыванию управляющего «сухого контакта» передавать его в определенный набор зон с наивысшим приоритетом (приоритет «0»). В качестве такого источника может быть использован блок автоматического тревожного оповещения ARM-911A. Данный блок позволяет хранить до 10 аудиосообщений. Устройство имеет 10 входов для управляющего сигнала типа нормально-разомкнутый «сухой контакт», посредством которых можно начать воспроизведение записанных в блоке сообщений. Предусмотрен режим воспроизведения при постоянно замкнутом контакте, а также при подаче импульса, в последнем случае воспроизведение остановится после окончания файла с записанным сообщением. Есть возможность настраивать количество повторов сообщений. Также активировать воспроизведение файлов можно как с кнопок на передней панели устройства, так и клавишей на вынесенной микрофонной панели RM-911.

Ключевой особенностью устройства является наличие 5 выходных нормально-разомкнутых контактов, замыкающихся на время воспроизведения сообщения. Для каждого из 10 сообщений есть возможность настроить любую конфигурацию выходных контактов. Данные контакты могут использоваться как управляющие для события EP (рис. 3).

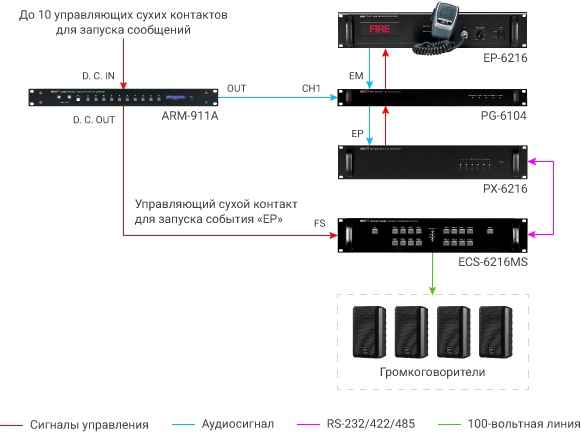

Для того чтобы не терять возможность ручного управления эвакуацией, в вышеописанную конфигурацию добавляется блок программного обмена PG-6104 (рис. 4). Блок программного обмена представляет собой устройство, имеющее 4 входа, 4 приоритетных входа и 4 выхода. Управление устройством осуществляется «сухими контактами». Устройство имеет 5 режимов работы, изначально активен режим «по умолчанию», остальные режимы активируются при замыкании соответствующих контактов.

Устройство имеет 5 режимов работы:

1. «По умолчанию»: сигнал со входа устройства коммутируется на выход в соответствии с номерами входов и выходов (1 вход на 1 выход и т.д.);
2. RM2: сигнал с приоритетного входа RM2 подается на все выходы;
3. RM1: сигнал с приоритетного входа RM1 подается на все выходы;
4. TIMER: сигнал с приоритетного входа TIMER подается на все выходы;
5. EM: сигнал с приоритетного входа EM подается на все выходы.

Данные режимы также имеют свой приоритет: от наименее приоритетного («по умолчанию») до наиболее приоритетного EM. При активации режима TIMER, кроме входов 1-4, отключатся входы RM1 и RM2, а при активации режима EM отключатся все входы, кроме входа EM.

В такой конфигурации можно подключить до 4 источников к блоку PG-6104, каждый вход которого имеет свой приоритет. В то же время, для системы в целом, все эти источники будут иметь наивысший приоритет (приоритет «0»). Блок тревожного оповещения подключается на вход EM блока PG-6104, остальные источники — на входы TIMER, RM1, RM2, CH1. Выход CH1 блока PG-6104 подключается к входу EP матричного контроллера PX-6216.

Приоритеты в системе распределятся следующим образом:

1. ручное оповещение с микрофона тангенты (приоритет «0.0»);
2. источник 1 (приоритет «0.1»);
3. источник 2 (приоритет «0.2»);
4. источник 3 (приоритет «0.3»);
5. источник 4 (приоритет «0.4»);
6. автоматическое оповещение о пожаре (приоритет «1»);
7. оповещение о чрезвычайных ситуациях — РАСЦО (приоритет «2»);
8. оповещение с микрофонных консолей RM-6024 (приоритет «3»);
9. фоновая музыкальная трансляция, пресеты, макросы (приоритет «4»).

Удобство применения блока ARM-911A в качестве источника заключается в наличии управляющих контактов, автоматически размыкающихся после окончания сообщения, возвращая систему в исходное состояние.

Приоритеты «1» и «4»

Режим автоматического оповещения о пожаре (приоритет «1») активируется при помощи замыкания клемм FireSensor на задней панели блока расширения матричного контроллера ECS-6216MS. На каждую клемму может быть назначена зона, в которую необходимо транслировать тревожное сообщение, либо группа зон, либо отдельный сценарий оповещения для реализации 5 типа СОУЭ (Событие *E рис. 1). В этом режиме все другие события, кроме события EP (приоритет «0»), игнорируются.

В некоторых ситуациях недостаточно сценариев оповещения, последовательно активирующих систему оповещения в разных зонах. Случаются ситуации, в которых, например, необходимо оповещать несколько пожарных отсеков одновременно разными сообщениями. Также иногда необходимо оставить возможность персоналу делать оповещения с микрофонной консоли RM-6024 во время работы пожарного оповещения. В этих случаях тревожное оповещение настраивается в режиме макросов (приоритет «4»).

Макрос — это надстройка, на время активации которой аудиосигнал с заранее определенного входа матричного контроллера подается на заранее установленный выход/выходы, при этом выбираются зоны оповещения, в которые данный сигнал поступит.

Всего в системе может быть запрограммировано до 16 макросов. Управление макросами осуществляется с главного окна ПО MS-6800 или по управляющему контакту. Для этого необходимые входы FireSensor на блоке ECS-6216MS программируются на работу в режиме макро (рис. 1). При этом выбирается номер макроса, активируемого при помощи соответствующего контакта. Настройка самого макроса показана на рисунке 5.

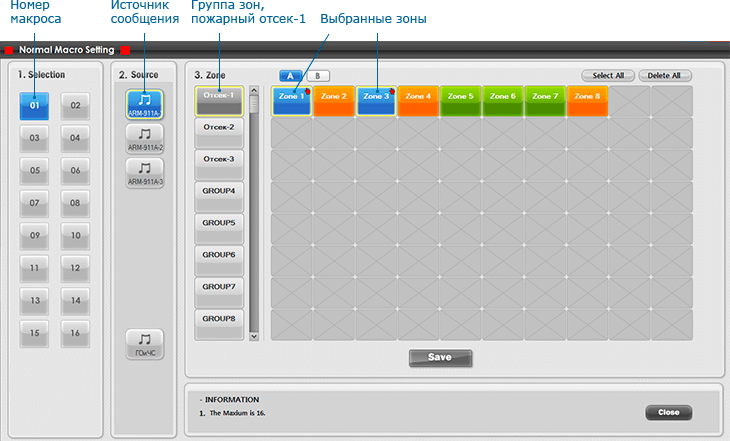

При настройке макроса выбирается его номер, далее выбирается вход матричного контроллера, с которого будет транслироваться аудиосигнал. После этого назначаются зоны/группы зон в которые будет транслироваться данный сигнал.

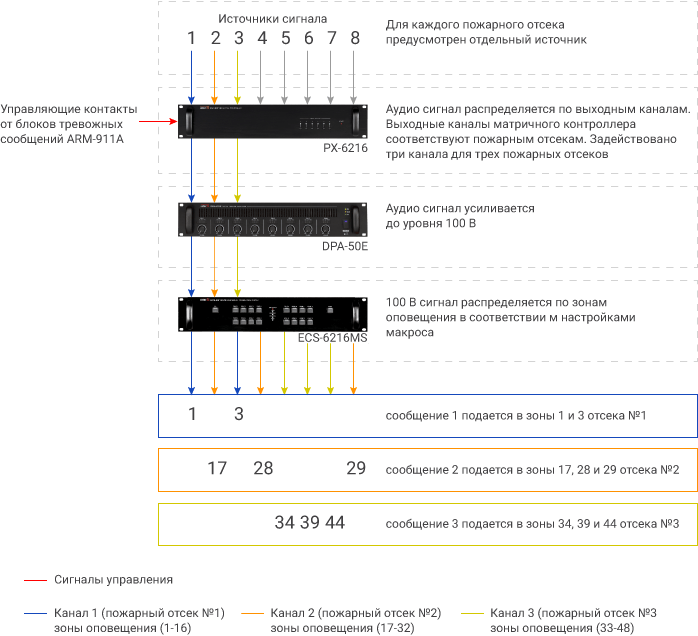

На рисунке 6 представлено возможное использование режима макросов для одновременного тревожного оповещения разных пожарных отсеков. Индивидуальными сообщениями одновременно оповещаются три пожарных отсека. Каждому отсеку соответствует свой источник тревожных сообщений. В качестве таких источников используются блоки тревожного оповещения ARM-911A, получающие управляющие сигналы от релейных модулей АПС. На каждом устройстве записано несколько сообщений для зон соответствующего пожарного отсека. При активации пожарной тревоги управляющий контакт от АПС включает воспроизведение необходимых сообщений на трех блоках ARM-911A.

Релейные выходы блоков ARM-911A выдают «сухой контакт» на включение макросов № 1-3:

• № 1. Коммутирует сообщение для первого пожарного отсека, на зоны 1, 3
• № 2. Коммутирует сообщение для второго пожарного отсека, на зоны 17, 28, 29
• № 3. Коммутирует сообщение для третьего пожарного отсека, на зоны 34, 39, 44

Таким образом происходит одновременное оповещение индивидуальными тревожными сообщениями нескольких пожарных отсеков. При необходимости средствами АПС задается задержка включения контактов, управляющих блоками тревожных сообщений ARM-911A.

При вышеописанном использовании макросов стоит иметь ввиду, что их приоритет находится ниже, чем остальные режимы оповещения, включая оповещение с микрофонных панелей.

Подключение к системе сигнала ГОЧС может быть осуществлено разными способами и зависит от того, с каким приоритетом необходимо транслировать данное сообщение. Если требуется приоритет ниже, чем тревожное оповещение, то источник сообщения ГОЧС подключается также в режиме макроса, с конфигурацией: вход PX-6216 для источника ГОЧС (например, вход № 8) => все зоны системы (рис. 7). Управляющий контакт от системы ГОЧС подключается к одному из входов PX-6216 (FireSensor), например, № 16 и программируется на включение данного макроса. При активации режима ГОЧС, сообщение поступает с входа № 8 на все зоны в системе оповещения.

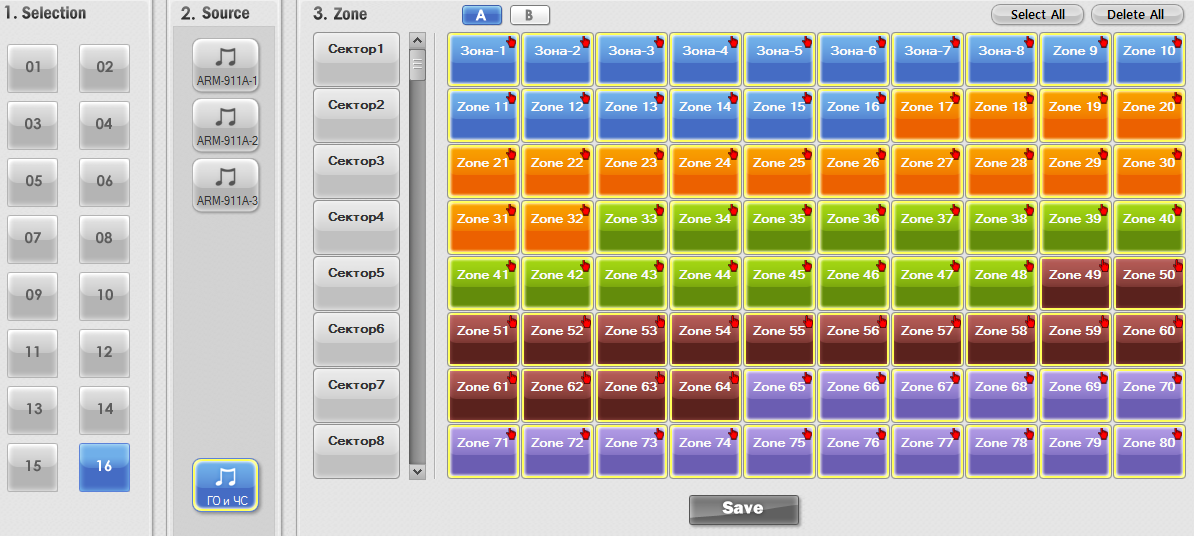

Необходимо предусмотреть одновременное включение макросов тревожного оповещения и макроса ГОЧС. Если создается ситуация, когда активны два и более макроса, в настройках которых заданы зоны оповещения, относящиеся к одному каналу, то:

• Если источник во всех, одновременно включенных, макросах один и тот же, произойдет простое подключение зон к этому источнику;

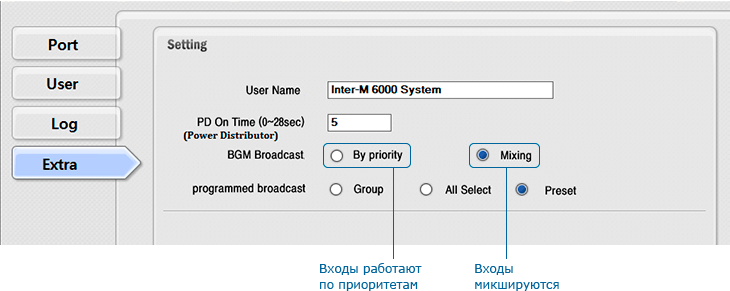

• Если источники в макросах разные, обработка такого события будет происходить в соответствии с настройкой микширования на странице EXTRA в ПО MS-6800 (рис. 8).

При включении режима By priority одновременно включенные в один канал источники будут разделены по приоритету, менее приоритетный источник заглушится. При включении режима Mixing сигналы от источников просто смешаются и поступят на канал вместе.

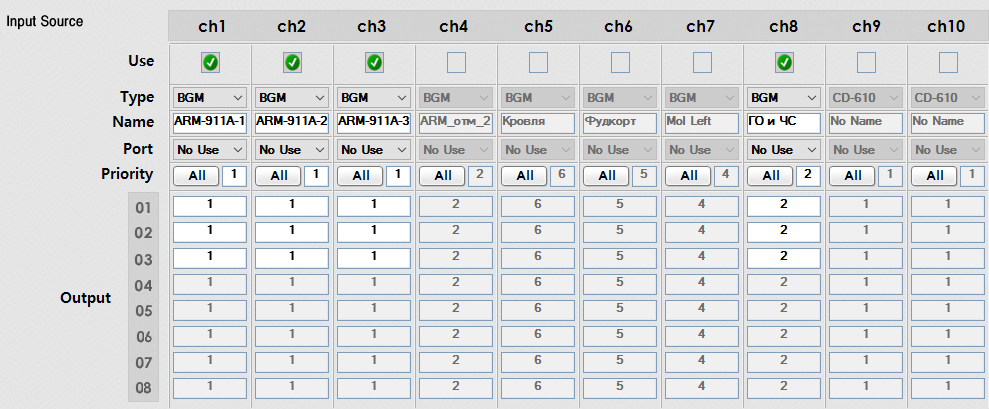

Настройка приоритетов для данного режима осуществляется на вкладке конфигурации входов в ПО MS-6800 (рис. 9).

Для каждого выходного канала можно задать разные приоритеты источников, для установки сообщению ГОЧС меньшего приоритета, чем тревожному оповещению о пожаре (реализованному посредством макросов), необходимо в полях всех выходных каналов проставить приоритет «2» в столбце, относящемся к источнику сообщения ГОЧС. Источнику тревожных сообщений необходимо также проставить приоритет «1» в соответствии с рисунком 9.

При подключении к вышеописанной схеме системы оповещения источника фонового музыкального вещания используются пресеты.

Пресет — это макрос, дополнительно хранящий настройки входов и выходов (уровни громкости, параметры эквалайзера). Пресеты также могут быть активированы с главного окна программы MS-6800 или по управляющему контакту. Также на передней панели матричного контроллера PX-6216 размещены 6 клавиш для быстрой активации 6 первых пресетов (всего в системе предусмотрено 12 пресетов).

Для реализации непрерывного воспроизведения фонового вещания в определенных зонах объекта производится следующая настройка. К одному из входов матричного контроллера подключается источник фонового музыкального сигнала.

Вариант 1

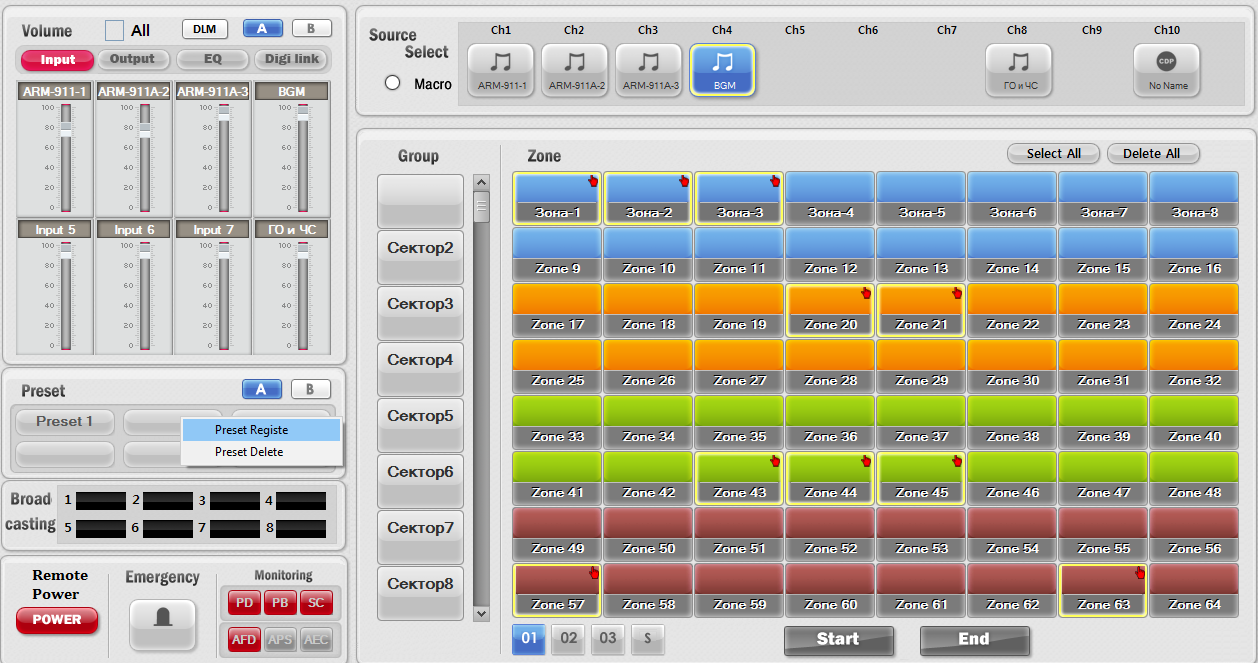

В главном окне программы настраиваются параметры громкости и настройки частот (эквалайзер). Входу с источником музыкального сигнала на вкладке конфигурации входов (рис. 9) задается наименьший приоритет. В главном окне программы MS-6800 вручную выполняется запуск необходимого источника в требуемые зоны оповещения (рис. 10).

После запуска пресета в этом же окне выбирается одно из шести свободных полей для запуска пресетов, клик правой кнопкой мыши вызывает контекстное меню, в котором необходимо выбрать Register preset.

Вариант 2

Настройка производится в окне Presets программы MS-6800 аналогично настройке макросов.

Часто требуется непрерывное воспроизведение фоновой музыки и — при активации более приоритетных сообщений — автоматическое восстановление ее воспроизведения после их окончания. В этом случае на одном из входов FireSensor блока ECS-6216MS устанавливается перемычка. На данный вход назначается событие Preset (рис. 10).

Приоритет «3»

Как уже говорилось, разделение микрофонных консолей RM-6024 по приоритетам между собой определяется номером порта, к которому они подключены. Микрофонные консоли ранжируются между собой, но независимо от количества их приоритет в общей системе будет один. При стандартной конфигурации системы сигналы с микрофона тангенты, сигналы тревожного оповещения о пожаре и сообщения ГОЧС приоритетнее микрофонных консолей.

Обычно ручное управление эвакуацией осуществляется посредством микрофона тангенты, закрепленной на блоке тревожного оповещения EP-6216, выбор зон при этом определен заранее или осуществляется вручную выбором их на передней панели ECS-6216MS. Но если система распределенная или оператор находится на значительном удалении от стойки (микрофон тангенту можно вынести за пределы стойки, но выбора зон не будет), возникает необходимость «поднять» приоритет микрофонной консоли над остальными сообщениями.

В этом случае достаточно будет реализовать запуск тревожных оповещений о пожаре и/или сообщений ГОЧС на макросах, как было описано выше.

Если необходимо все присутствующие микрофонные консоли, кроме главной оставить с приоритетом «3», чтобы исключить их влияние на эвакуацию, питание всех микрофонных консолей подключается через незадействованную зону одного из блоков расширения ECS-6216MS.

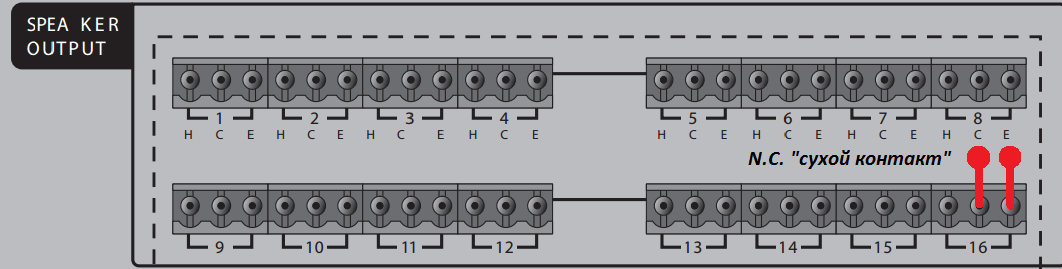

При включении определенной зоны данный блок коммутирует 100В сигнал со входа AMP INPUT на вход SPEAKER OUTPUT, при подключении к клеммам EM и COM на выходе одной из зон можно получить нормально-замкнутый «сухой контакт» (рис. 11), размыкающийся при включении данной зоны. Эта возможность используется для разрыва линии питания по com и отключения запитанных по этой линии микрофонных консолей при срабатывании зоны (используются одна или, при необходимости, несколько незадействованных зон на блоке расширения ECS-6216MS). Соответственно, включение данной зоны программируется в макросах, использующихся для тревожного оповещения и передачи сообщений ГОЧС. В случае наступления этих событий только главная микрофонная консоль, подключенная по питанию без разрыва, сможет вмешиваться в ход эвакуации.

Увеличение количества каналов. Каскадное подключение PX-6216

Матричный контроллер PX-6216 позволяет организовать систему оповещения из восьми независимых каналов, в каждом из которых может передаваться свое сообщение. Такого количества каналов достаточно в большинстве случаев, но бывают и исключения.

Среди таких исключений, например, крупные торговые центры, состоящие из нескольких пожарных отсеков, внутри каждого из которых есть необходимость организовать несколько независимых каналов для одновременной трансляции разного аудиоконтента арендаторам. При этом может требоваться как передача аудиосообщений из главной стойки оповещения, так и централизованное управление/мониторинг всей системы в целом из единого центра. Также зачастую требуется поддерживать автономную работу отдельных стоек при нарушении связи между ними.

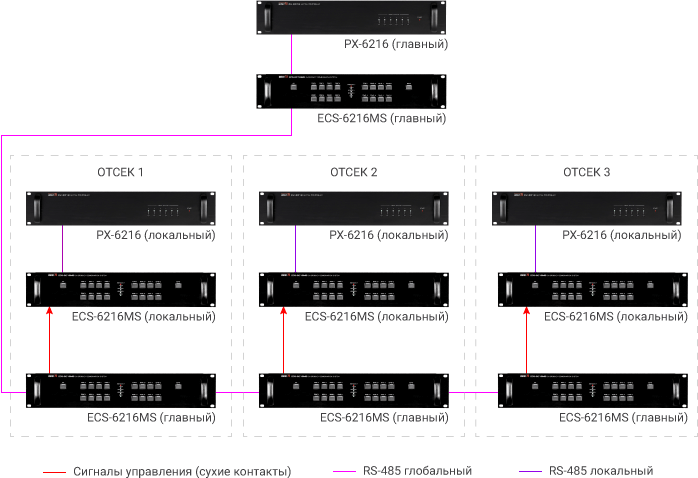

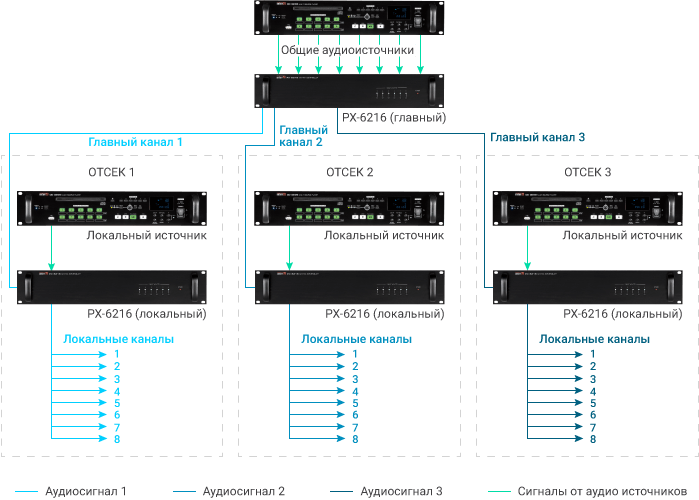

Для соблюдения таких требований применяется схема с каскадированием многоканальных матричных контроллеров PX-6216. Объект делится на несколько пожарных отсеков, каждому из которых выделяется глобальный канал. В основной стойке объекта размещается главный контроллер PX-6216. Каждый из его каналов назначается своему пожарному отсеку, как правило восьми каналов для этого более чем достаточно.

В пожарных отсеках размещаются локальные стойки оповещения с локальными контроллерами PX-6216. При такой схеме количество независимых каналов на объекте увеличивается до 64 (рис. 12).

К главному матричному контроллеру подключаются источники аудиосообщений (сетевые и радиотюнеры). В каждом из глобальных каналов для воспроизведения может быть выбран один из подключенных источников. На локальных контроллерах в пожарных отсеках один из аудиовходов задействован для подключения соответствующего глобального канала, остальные аудиовходы могут использоваться для подключения локальных источников аудиосигнала.

В состав локальных стоек помимо матричного контроллера включается блок расширения ECS-6216MS, усилители мощности, блоки контроля линий оповещения, блоки питания. При необходимости есть возможность подключения локальных микрофонных консолей RM-6024.

Для централизованного управления локальными стойками в каждую стойку добавляется блок расширения ECS-6216MS, подключенный по интерфейсу к главному контроллеру. Управление реализуется через «сухие контакты», поступающие от блока расширения главного контроллера к блоку расширения локального контроллера (рис. 13). На блоках расширения ECS-6216MS клеммы HOT входов AMP INPUT и SPEAKER OUTPUT замыкаются при включении соответствующих зон на устройстве. Зоны на блоке расширения главного контроллера, установленном в локальной стойке, включаются посредством интерфейса при различных режимах работы, каждая из 16 зон формирует управляющий «сухой контакт», подключенный к клеммам FireSensor на локальном блоке расширения. На локальном контроллере программируются макросы, коммутирующие сигнал со входа, на который подключен глобальный канал от главного контроллера, на определенную зону/группу зон (в зависимости от сработавшего управляющего контакта).

Таким образом от главной стойки передается фоновое музыкальное вещание, сигналы с главных микрофонных консолей, сообщения ГОЧС и тревожное сообщение о пожаре.

Для контроля целостности линий оповещения, параметров питания и контроля оборудования резервирования в локальных стойках все оборудование, имеющее возможность подключения интерфейса RS-485, включается в глобальный интерфейс и становится доступно для мониторинга с АРМ оператора посредством ПО MS-6800. При этом локальный контроллер и блок расширения локального контроллера остаются подключенными по RS-485 только между собой.

При необходимости сохранения работоспособности локальных стоек в случае обрыва интерфейсного кабеля/аудиокабеля в локальные стойки добавляются источники тревожных сообщений и блок тревожного оповещения EP-6216. Управляющие сигналы от приборов АПС и блоков сопряжения с ГОЧС подключаются непосредственно к локальным стойкам. Локальные системы в этом случае становятся полностью автономными, но возможность централизованного мониторинга и управления сохраняется.
