Акустические системы Inter-M

Всем, кто ценит безупречное звучание, будь то акустика для дома или для прослушивания музыки на концерте, предлагаем познакомиться с линейкой лучших акустических систем Inter-M. Представленные акустические системы обладают безупречным качеством звука и непревзойденной надежностью, что было доказано на многочисленных мероприятиях во всем мире. Данные акустические системы могут использоваться в домашних условиях или для озвучивания больших концертов в связке со сложнейшим музыкальным оборудованием.

Для того чтобы выбрать акустическую систему, необходимо понимать область применения акустики, а уже потом сравнивать ее технические характеристики. Выбирая акустическую систему для дома, не стоит покупать колонки мощностью 125 Вт, для актового зала колонки в 30 Вт будут несколько тихими, а большие линейные массивы, включенные даже на среднюю мощность, слишком громкими. Перед выбором акустической системы важно понимать ее функциональное назначение. Если Вам необходимо спроектировать и подобрать сложную акустическую систему, рекомендуем обратиться к квалифицированным инженерам по звуку компании АРСТЕЛ. Качество акустической системы в первую очередь определяют материалы и компоненты, используемые в ее составе. В частности, при выборе акустической системы следует обратить внимание на материал, из которого изготовлен корпус. Модели, выполненные из пластика или плит МДФ, дешевле, модели из фанеры дороже и отличаются улучшенным качеством звука. Сравнивая акустические системы по материалу корпуса, нельзя дать однозначный ответ в пользу той или иной модели, так как такой оценки недостаточно.

При выборе акустической системы важно учитывать мощность громкоговорителей, чтобы обеспечить необходимый уровень звукового давления. Для больших помещений или открытых площадок используются мощная акустика (от 400 Вт) или линейные массивы, тогда как для озвучивания небольших комнат и залов — громкоговорители малой мощности. Конкретные варианты применения акустических систем и линейных массивов Inter-M в помещениях разной площади продемонстрированы в статьях раздела «Готовые решения профессионального озвучивания».

Важным параметром оценки любой акустической системы является ее частотный диапазон. При этом он частотный диапазон акустической системы (АЧХ) напрямую зависит от размеров динамика громкоговорителя — чем больше диаметр, тем шире диапазон воспроизводимых частот. Так, например, для воспроизведения сигнала в расширенном частотном диапазоне, особенно по низким частотам, рекомендуем выбирать громкоговоритель диаметром от 12 дюймов. Для более сложных установок, с мощным воспроизведением низкочастотной составляющей сигнала, в дополнение к акустическим системам возможно использование сабвуферов.

До приобретения акустической системы важно понимать, как будет осуществляться ее установка. Варианты использования акустических систем в помещениях различного назначения, способы их крепежа, описание монтажных принадлежностей подробно представлены в статьях «Монтаж акустических систем» и «Выбор и монтаж линейных массивов».

Сводная таблица вариантов монтажа

Условные обозначения:

эконом стандарт высшее качество активные АС сабвуфер линейный массив

Серия акустических систем	Мощность АС в соответствии с используемым драйвером, Вт								Материал корпуса
Серия акустических систем	менее 5″	5″	6″	8″	10″	12″	15″	18″	Материал корпуса
CI	30								АБС-пластик
FS	50
IX				125		200	300
SE-K				125	150	250	300		МДФ
IX-H				125		400	600		АБС-пластик
MS		80	100	130					12-мм фанера из березы
SQ-K				150	250	350	450		фанера
CSQ-K				225	280	400	480
CMM-K						350	450
SM-12						400			18-мм фанера
ICA-8	320								15-мм фанера
TE				130	160	300	400		15-мм МДФ
PE				250	300	500	600		15-мм фанера
HE				200	250	400	500		15-мм МДФ
PS		170							12-мм фанера из березы
CR-5		170							15-мм МДФ
MS-S сабвуфер					200/400				12-мм фанера из березы
CSB-K сабвуфер						500	600	800	фанера
ICA-12S						400			15-мм фанера
CLA-K	30/60	160		450					15-мм фанера из березы
CLA-SK сабвуфер							600	800	15-мм фанера из березы
NLA	30/60	150		440					15-мм фанера из клена
NLA-S сабвуфер							600	780	15-мм фанера из клена
TL-22	200					800			фанера из березы
TS-28 сабвуфер								2400	фанера из березы

Все представленные в таблице акустические системы обеспечивают высокое качество звучания. Наивысшему уровню звучания, по мнению специалистов Inter-M, соответствуют системы серии MS, SQ-K, CSQ-K и CMM-K, а также акустические системы линейных массивов.

Как правило, в обозначениях акустических систем Inter-M через цифровую комбинацию указывается диаметр основного акустического драйвера (громкоговорителя) в дюймах. Исключение составляют громкоговорители серии MS, где цифры соответствуют мощности акустической системы, а также активные акустические системы PS, фактически являющиеся модернизацией серии MS и имеющие соответствующие цифровые индексы. В обозначении акустических систем, произведимых в Южной Корее, непосредственно после цифровой комбинации используется буква «K». Громкоговорители для корейского рынка в настоящий момент выпускаются под брендом COVA, а ранее именовались CONA.

Акустические системы серии CI Экономкласс

Области применения

выставочные комплексы
конференц-залы
залы для семинаров
художественные инсталляции
автосалоны
торговые павильоны
шоу-румы

В серии акустических систем CI объединен 30-летний опыт инженеров компании Inter-M в области разработки экономически эффективных решений по профессиональному звуку. В итоге серия приобрела великолепный дизайн в стиле хай-тек, позволяющий гармонично вписать акустическую систему практически в любой интерьер. Это способствовало ее широкому применению в различных аудиовизуальных инсталляциях, выставочных и конференц-залах, шоу-румах.

Благодаря применению современных высококачественных материалов, повышенным требованиям к акустическим характеристикам инженерам компании Inter-M удалось добиться максимально равномерной АЧХ во всем воспроизводимом частотном диапазоне. Акустические системы серии CI идеально подходят для воспроизведения фоновой музыки и речевой информации. Возможно крепление акустической системы на стену с помощью универсального поворотного кронштейна, который входит в комплект.

Модель АС	Цвет	Мощность (RMS^*), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация

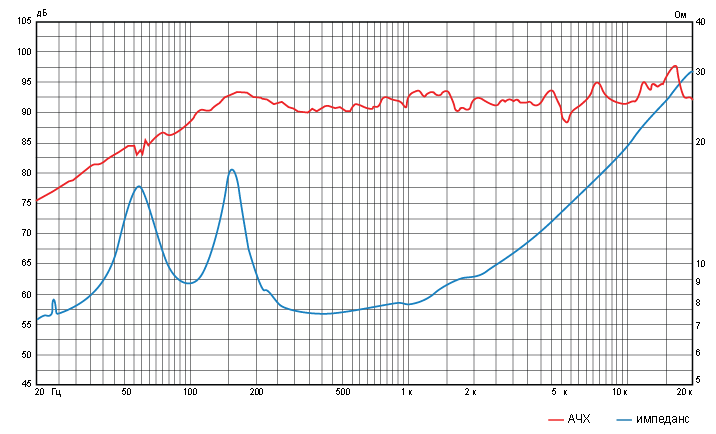

CI-60(W)	белый	30	88	8	55...22 000	2	АЧХ
CI-60(B)	черный	30	88	8	55...22 000	2	АЧХ

^*RMS (Root Mean Squared) — cреднеквадратичное значение мощности, ограниченной заданными нелинейными искажениями

Акустические системы серии FS Экономкласс

Области применения

выставочные комплексы
конференц-залы
залы для семинаров
художественные инсталляции
автосалоны
торговые павильоны
шоу-румы
для дома

Акустические системы серии FS обеспечивают высокое качество воспроизведения музыки, вокала и дикторской речи благодаря применению высококачественных материалов. Малые габариты и наличие двух цветовых решений, черного и белого, позволяют гармонично сочетать их со всевозможными интерьерными решениями.

Возможно крепление акустической системы на стену с помощью дополнительного универсального поворотного кронштейна белого или черного цвета: FSB-3(W) или FSB-3(B) соответственно.

Модель АС	Цвет	Мощность (AES), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация

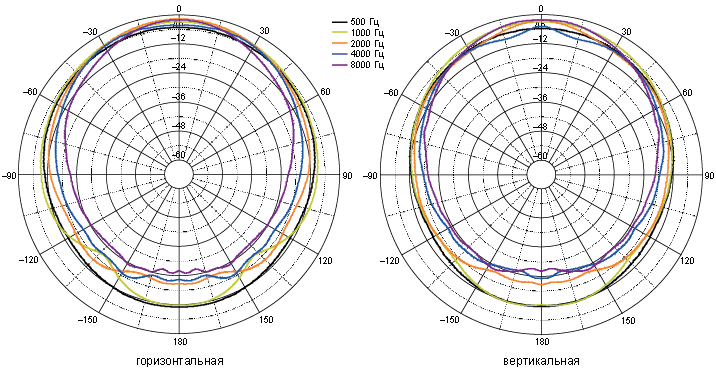

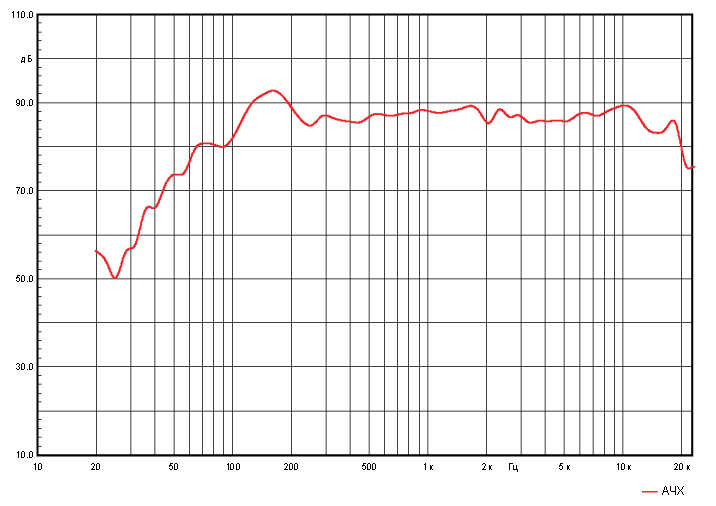

FS-52NW	белый	50	86	8	80...20 000	2	АЧХ, диаграмма
FS-52NB	черный	50	86	8	80...20 000	2	АЧХ, диаграмма

Акустические системы серий IX и IX-H Экономкласс Стандарт

Области применения

выставочные комплексы
конференц-залы
спортивные объекты
автосалоны
торговые павильоны
в составе концертного оборудования

Серия портативных 2-полосных пассивных акустических систем IX сочетает в себе качественный звук с широкими возможностями применения. Мощный низкочастотный драйвер и ВЧ-излучатель высокого класса, нагруженный на рупор, позволяют получить великолепную и динамичную звуковую картину с насыщенным глубоким басом, чистыми и прозрачными верхами.

В усовершенствованной версии акустических систем, обозначенной индексом «H», использованы новейшие высококачественные излучатели звука. Благодаря новым компонентам улучшена амплитудно-частотная характеристика, увеличена мощность звучания, уменьшены массогабаритные показатели акустической системы серии IX.

Ультралегкий корпус из ударопрочного АБС-пластика упрощает задачу транспортировки и установки. Несколько вариантов монтажа делают максимально эффективным применение серии IX в качестве портативной профессиональной акустики, используемой при организации выездной концертной деятельности.

Система снабжена ножками для установки на пол, может крепиться на стойку TSS-1 или подвес, фиксироваться на стене с помощью кронштейна SB-30HA, а также использоваться в качестве звукового монитора при ее горизонтальном расположении.

Модель АС	Мощность (AES^*/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация
IX-8	125/600	95	8	60...18000	2

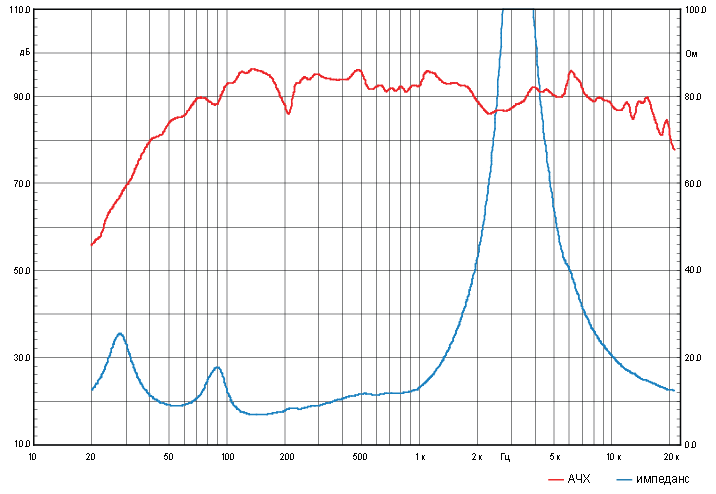

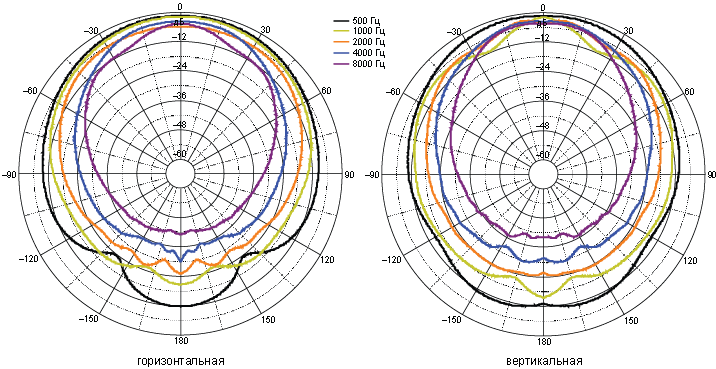

IX-12	200/800	95	8	50...18000	2	АЧХ, диаграмма

^*AES - мощность, выдерживаемая системой в течение 8 часов при подаче сигнала «розового шума

Акустические системы серии SE Экономкласс

Области применения

аудитории
конференц-залы
выставочные комплексы
залы презентаций
фитнес-клубы
концертные площадки в т.ч. импровизированные

Профессиональные двухполосные полнодиапазонные акустические системы серии SЕ относятся к разряду устройств экономкласса. При этом они обладают высокими техническими характеристиками, обеспечивают чистый и мощный звук. Использование современных высококачественных громкоговорителей с улучшенными характеристиками позволило расширить диапазон частот, увеличить выходную мощность, снизить массогабаритные параметры акустической системы. Все это обуславливает широкую сферу применения моделей серии SE.

Корпус изготовлен из ДВП толщиной 15 мм, покрыт слоем полиуретана черного цвета, оснащен монтажными точками (M8) для жесткого крепления или подвеса, посадочным стаканом для установки на стойку TSS-1 диаметром 35 мм. Крепление акустической системы возможно также с помощью настенного кронштейна SB-30HA.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация

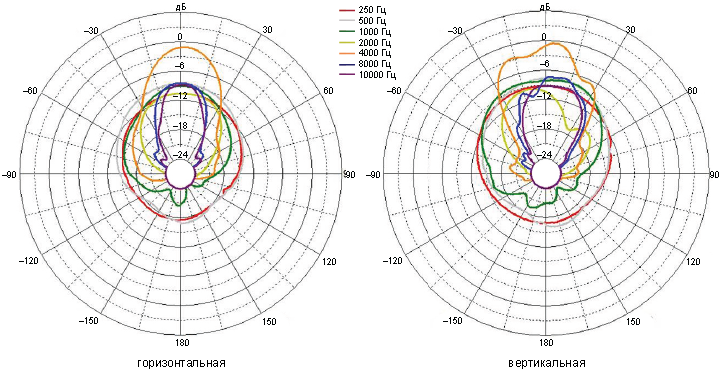

SE-8K	125/500	93	8	65...20 000	2	диаграмма

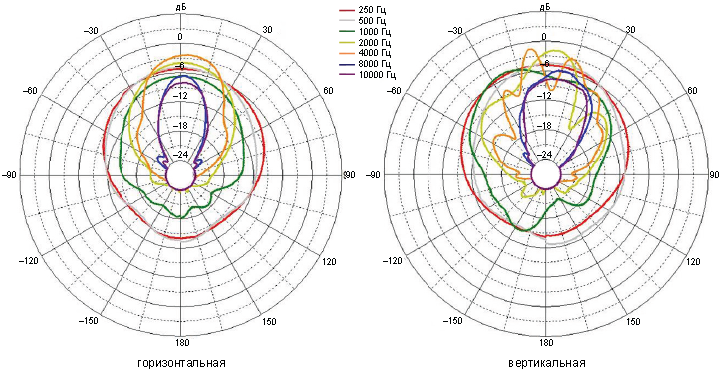

SE-10K	150/600	94	8	55...20 000	2	диаграмма

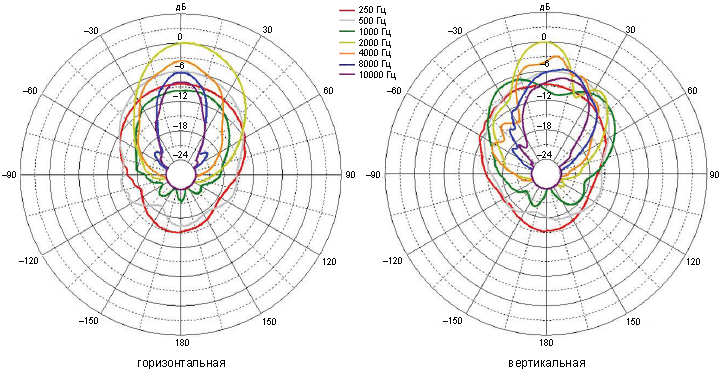

SE-12K	250/1000	96	8	50...20 000	2	диаграмма

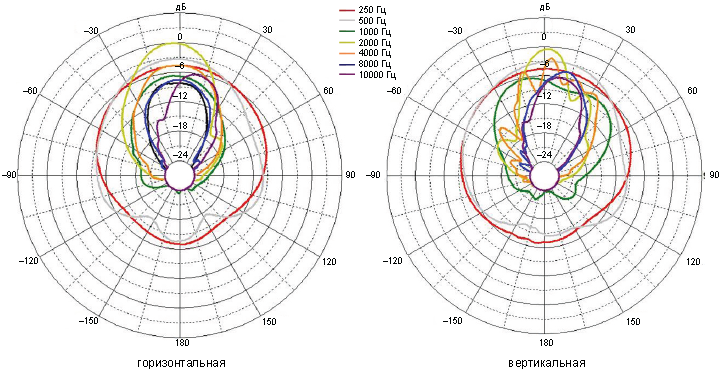

SE-15K	300/1200	97	8	45...20 000	2	диаграмма

Акустические системы серии MS Высшее качество

Области применения

выставочные комплексы
конференц-залы
залы для семинаров
художественные инсталляции
автосалоны
торговые павильоны
шоу-румы

Линейка серии MS включает в себя профессиональные акустические системы MS-80/MS-100/MS-130 и сабвуферы MS-200S/MS-400S. Благодаря универсальным характеристикам они могут применяться в различных областях звукоусиления, от работы в составе домашней аудиосистемы высокого класса до озвучивания конференц-залов и общественных заведений.

В конструкции профессиональной акустики предусмотрен кроссовер, смонтированный на алюминиевой консоли для эффективного рассеивания тепла. С его помощью обеспечивается равномерность АЧХ на всем рабочем диапазоне частот. При изготовлении серии MS используется высококачественная девятислойная фанера из березы северных пород, применяемая в акустических системах премиум-класса.

Акустическая система MS-серии имеет возможность установки и на стене, и на потолке. Монтажные точки крепления на корпусе обеспечивают удобный монтаж в различных плоскостях.

Кроме того, для монтажа акустических систем доступны U-образные кронштейны MSB-80/MSB-100/MSB-130.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация

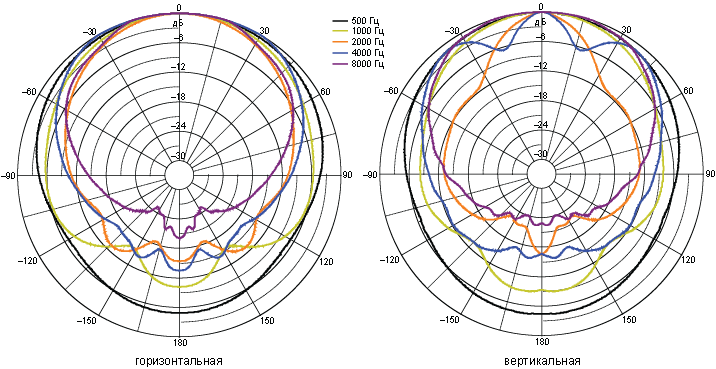

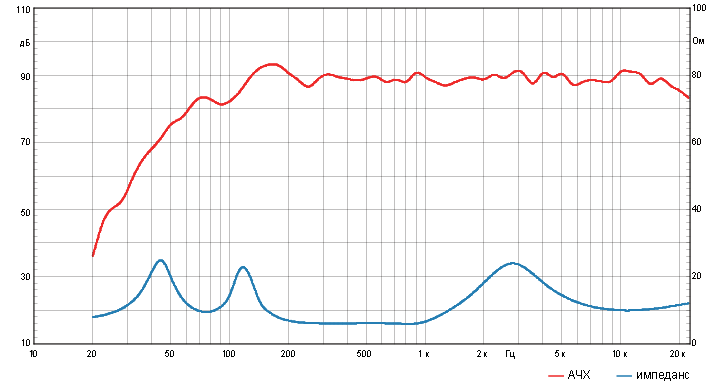

MS-80	80/320	88	8	60...20 000	2	АЧХ, диаграмма

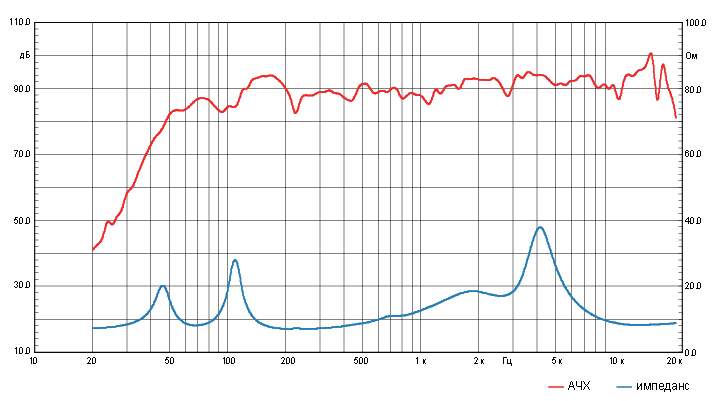

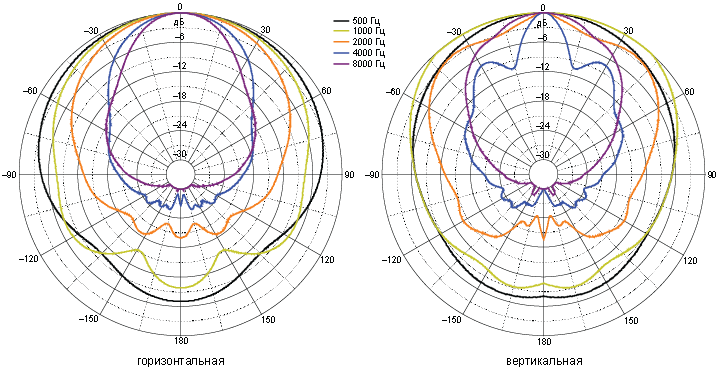

MS-100	100/400	90	8	50...20 000	2	АЧХ, диаграмма

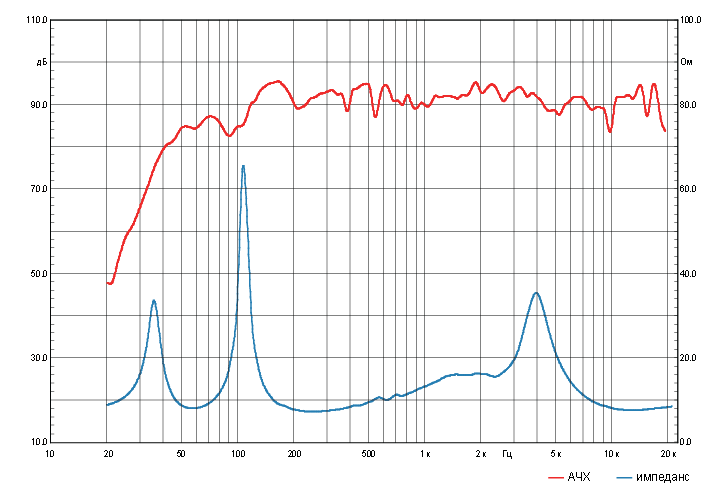

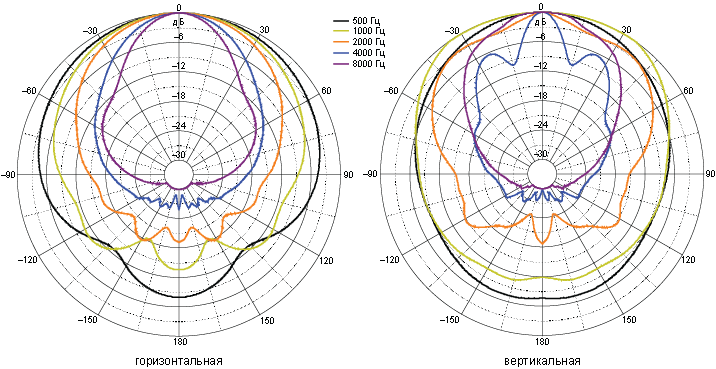

MS-130	130/520	94	8	45...20 000	2	АЧХ, диаграмма
MS-200S	200/800	94	8	35...250	—

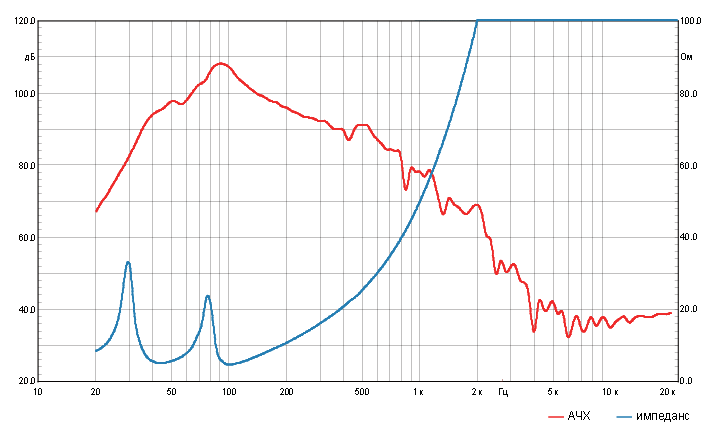

MS-400S	400/1600	98	4	35...250	—	АЧХ

Акустические системы серии SQ Высшее качество

Области применения

конференц-залы
выставочные комплексы
залы презентаций
спортивные площадки
концертные площадки в т.ч. импровизированные
на сцене например, в качестве звуковых мониторов

Акустические системы серии SQ позволяют воспроизводить аудиокомпозиции без искажений в широком диапазоне частот. Этому способствовуют конструкция фазоинверторного типа, компрессионный ВЧ-драйвер с титановой мембраной, корпус из высококачественных материалов с тщательно продуманной формой, а также оптимальные характеристики встроенного кроссовера. Профессиональные акустические системы серии SQ отлично подходят для озвучивания небольших концертных площадок, кафе и ресторанов.

Конструкция акустических систем предполагает несколько вариантов установки и крепления: настольная или напольная установка с использованием съемных пластиковых ножек, подвес на тросах с использованием корпусных монтажных точек, настенная установка с кронштейном SB-30HA или размещение на регулируемой по высоте стойке TSS-1. Форма корпуса серии SQ позволяет использовать ее на сцене в качестве звукового монитора.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос
SQ-15	450/1800	102	8	54...20 000	2

Акустические системы серии CSQ Высшее качество

Области применения

конференц-залы
выставочные комплексы
презентации
спортивные площадки
концертные залы
мобильные инсталляции

Серия профессиональных акустических систем CSQ ориентирована на применение в составе оборудования звукоусиления самого высокого качества. Корпус изготовлен из 15-мм березовой фанеры. Мощный низкочастотный вентилируемый драйвер диаметром от 8 до 15 дюймов (в зависимости от модели) и нагруженный на рупор высокочастотный излучатель с титановой мембраной создают богатую звуковую картину с чистыми, не перегруженными высокими частотами и динамичными, глубокими низами. Встроенный высококачественный кроссовер обеспечивает равномерность АЧХ на всем рабочем диапазоне. Великолепное качество звука с неискаженной и достоверной передачей сигнала делает оптимальным применение акустических систем CSQ-серии на импровизированных концертных выступлениях.

А такие возможности, как вращающийся рупор с широкими углами направленности и возможностью регулировки, 10 корпусных монтажных точек для удобства установки в различных положениях и специальная форма, — позволяют использовать акустику в качестве мобильной концертной системы, звукового монитора, а также в составе компактного универсального звукового кластера для озвучивания различных мероприятий.

Конструкция акустической системы предполагает несколько вариантов установки и крепления: напольная установка, подвес на тросах с помощью корпусных монтажных точек, установка на регулируемой по высоте стойке.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос
CSQ-15K	480/1920	102	8	54...20 000	2

Акустические системы серии CMM Высшее качество

Области применения

конференц-залы
выставочные комплексы
презентации
концертные залы
спортивные площадки
импровизированные выступления
мобильные инсталляции

Профессиональная серия акустических систем CMM применяется в составе оборудования звукоусиления самого высокого качества. Корпус изготовлен из 18-мм березовой фанеры с полиуретановым покрытием черного цвета. Мощный низкочастотный драйвер диаметром от 12 до 15 дюймов (в зависимости от модели), нагруженный на рупор высокочастотный излучатель с титановой мембраной создают богатую звуковую картину с чистыми, не перегруженными высокими частотами и динамичными, насыщенными басами. Встроенный высококачественный кроссовер обеспечивает равномерность АЧХ во всем рабочем диапазоне. Великолепное качество звука с неискаженной и достоверной передачей сигнала делает применение акустических систем CMM-серии оптимальным в большинстве систем профессионального звукоусиления, в том числе на мобильных концертных площадках.

Конструкция корпуса с асимметричной формой задней панели и высокая направленность излучения звука делают акустическую систему оптимальной для использования в качестве звукового концертного монитора. Акустическая система может использоваться и в качестве основного звукоизлучающего устройства.

Конструкция акустической системы предполагает несколько вариантов установки и крепления: напольная установка на резиновые ножки, подвес на тросах или жесткое крепление с помощью монтажных точек M8 (12 шт.) на корпусе. Предусмотрена также установка акустической системы на регулируемую по высоте стойку с посадочным диаметром 35 мм и возможностью изменения угла наклона в вертикальной плоскости.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос	Дополнительная информация

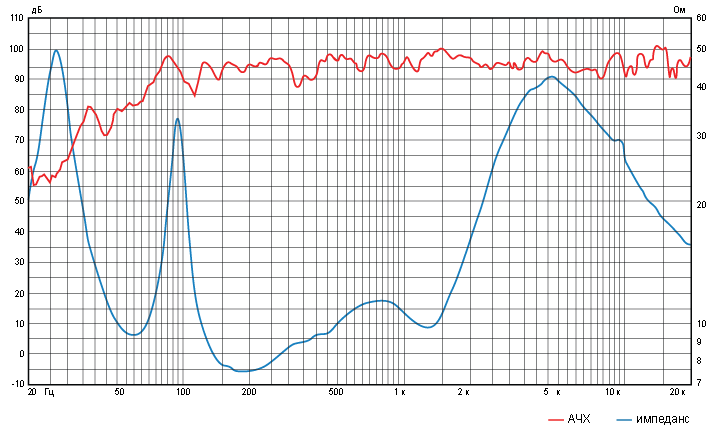

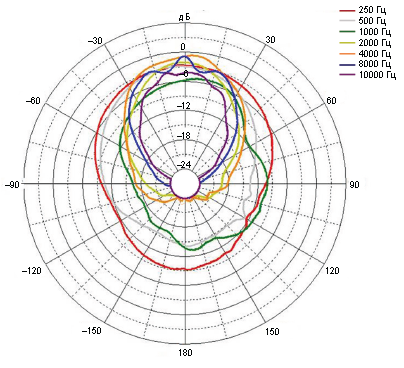

CMM-12K	350/1400	98	8	50...20 000	2	АЧХ, диаграмма

SM-12 Высшее качество

Области применения

Концертные залы
Мобильные инсталляции
Выставочные залы
Презентации
Спортивные площадки

Профессиональная акустическая система для применения в составе оборудования высокого качества. Корпус изготовлен из 18-мм берёзовой фанеры, покрытый полиуретаном, устойчивым к внешним воздействиям, таким как влага. Мощный низкочастотный драйвер диаметром 12 дюймов, и 1-дюймовый компрессионный громкоговоритель, собраны в коаксиальную конструкцию, и излучают звук на одной оси, позволяя избавиться от фазовых искажений. Конструкция корпуса с асимметричной формой задней части и высокая направленность излучения звука — делают акустическую систему оптимальной для использования в качестве звукового концертного монитора, также акустическая система может использоваться и в качестве основного звукоизлучающего устройства.

Акустическая система предполагает несколько вариантов установки и монтажа: напольная установка, крепление с помощью монтажных точек М10, подвес на тросах, и установка на регулируемую по высоте стойку с посадочным диаметром 35 мм.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Количество полос
SM-12	400/1600	96	4	65...20 000	2

ICA-8 Высшее качество

Области применения

Концертные залы
Автосалоны
Торговые павильоны
Выставочные комплексы
Конференц-залы
Открытые площадки
Банкетные залы

Акустическая система колонного типа ICA-8 предназначена для использования в помещениях со сложными акустическими характеристиками. Такая акустическая система совмещает в себе преимущества линейного массива: узкая вертикальная диаграмма направленности; и преимущества компактной мобильной акустической системы: лёгкость переноса, монтажа и настройки.

Создана из восьми динамиков диаметром 4 дюйма, расположенных вертикально в ряд на близком расстоянии друг от друга и работающих по принципу линейного массива. Такая конструкция позволяет получить широкую направленность в горизонтальной плоскости и очень узкую в вертикальной, тем самым уменьшая количество вредных отражений от потолка и пола, что непосредственно влияет в конечном итоге на разборчивость воспроизводимой звуковой информации. Массив колонного типа ICA-8 идеально подходит для помещений, где нужна высокая разборчивость звуковой информации, присутствуют отражающие поверхности значительных размеров, то есть, в помещениях со сложными или даже проблемными акустическими характеристиками.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц
ICA-8	320/1280	95	5.3	140...16 000

TETRA Высшее качество

Области применения

Концертные залы
Спортивные площадки
Выставочные комплексы
Мобильные площадки

линейка профессиональных акустических систем предназначенных для высококачественного воспроизведения музыкальных произведений и голосовых сообщений в помещениях самого широкого назначения от небольших кафе и ресторанов до спортивных и концертных залов благодаря большому выбору по мощности, звуковому давлению, полосе воспроизводимых частот, конструктивным особенностям корпусов, а также особенностям монтажа, крепления и инсталляции. Линейка имеет свои особенные преимущества: широкий угол диаграммы направленности.

Серия TETRA предлагает четыре модели линейки разной мощности: 8 дюймов, 10 дюймов, 12 дюймов и 15 дюймов. Для крепления установки можно использовать несколько точек крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц
TE-08	130/520	93	8	93...18 000
TE-10	160/640	95	8	71...18 000
TE-12	300/1200	94	8	48...18 000
TE-15	400/1600	95	8	54...18 000

PENTA Высшее качество

Области применения

Концертные залы
Сценический мониторинг
Спортивные площадки
Выставочные комплексы
Мобильные площадки

линейка профессиональных акустических систем предназначенных для высококачественного воспроизведения музыкальных произведений и голосовых сообщений в помещениях самого широкого назначения от небольших кафе и ресторанов до спортивных и концертных залов благодаря большому выбору по мощности, звуковому давлению, полосе воспроизводимых частот. Из особенностей серии, это поворотный рупор, который фиксируется в одном из четырёх положений, различающихся на 90 градусов.

Серия PENTA — это универсальные высокопроизводительные акустические системы с точечным источником, которые могут использоваться на различных объектах установки, таких как танцевальные залы, выставочные залы, образовательные учреждения, и залы, требующие высокой производительности и качественного звука. Серия PENTA предлагает четыре линейки высокой мощности в 8 дюймов (250 Вт), 10 дюймов (300 Вт), 12 дюймов (500 Вт) и 15 дюймов (600 Вт). Прочный пятиугольный корпус из березы делает его универсальным в качестве основных порталов, боковых мониторов дальней зоны, и сценических мониторных динамиков. Акустическая система имеет симметричную модель корпуса для удобной установки и может быть установлена или использоваться в качестве портативного громкоговорителя с несколькими точками крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм, имеет ручку для переноски.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц
PE-08	250/1000	92	8	63...20 000
PE-10	300/1200	94	8	67...20 000
PE-12	500/2000	95	8	61...20 000
PE-15	600/2400	95	8	53...20 000

HEXA Высшее качество

Области применения

Концертные залы
Спортивные площадки
Мобильные площадки
Выставочные комплексы

линейка профессиональных акустических систем предназначенных для высококачественного воспроизведения музыкальных произведений и голосовых сообщений в помещениях самого широкого назначения от небольших кафе и ресторанов до спортивных и концертных залов благодаря большому выбору по мощности, звуковому давлению, полосе воспроизводимых частот. Из особенностей серии, это поворотный рупор, который фиксируется в одном из четырёх положений, различающихся на 90 градусов.

Эта серия акустических систем с шестиугольным корпусом представляет собой многоцелевой точечный источник звука, который можно использовать в разнообразных программах озвучивания, такие как рестораны, конференц-залы, образовательные учреждения и зрительные залы. Серия HEXA предлагает четыре линейки разной мощности: 8 дюймов (200 Вт), 10 дюймов (250 Вт), 12 дюймов (400 Вт) и 15 дюймов (500 Вт), и его можно использовать как основной громкоговоритель, монитор ближней или дальней зоны и т. д.

Серия HEXA может быть установлена на точки крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм, имеет ручку для переноски.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц
HE-08	200/800	93	8	95...20 000
HE-10	250/1000	96	8	94...20 000
HE-12	400/1600	94	8	51...20 000
HE-15	500/2000	97	8	52...20 000

Активный студийный монитор ближнего поля CR-5 Активные АС

Области применения

Профессиональные звуковые студии
Домашние студии звукозаписи
Телерадиовещание

CR-5 предназначен для контроля аудиоматериала в студиях звукозаписи и вещания. Усилитель 170 Вт воспроизводит качественный и чистый звук, и имеет схему, оптимизированную для воспроизведения музыки в широком динамическом диапазоне. CR-5 обеспечивает высококачественный звук благодаря тщательно спроектированному корпусу и схеме. Акустическая система обеспечивает насыщенные басы и высокое звуковое давление в компактном корпусе, и имеет плоскую АЧХ, для более объективного контроля качества звука. В CR-5 за низкие и средние частоты отвечает 5-дюймовый громкоговоритель, а за высокие 1-дюймовый твитер с шёлковым куполом, обеспечивающий высокую чувствительность и детализацию, для лучшего мониторинга.

Модель АС	Мощность (DIN POWER), Вт	Максимальное звуковое давление, дБ	Чувствительность, дБ	Диапазон частот, Гц	Количество полос
CR-5	170	112	87	75...20 000	2

Активные акустические системы серии PS Активные АС

Области применения

выставочные комплексы
конференц-залы
залы для семинаров
фоновая музыка (кафе/рестораны)
автосалоны
торговые павильоны
спортивные и фитнес-залы

Компактная активная двухполосная акустическая система, состоящая из 5-дюймового низкочастотного драйвера и дюймового высокочастотного излучателя с шелковой мембраной. Корпус изготовлен из многослойной березовой фанеры. Встроенный усилитель мощностью 170 ватт оптимизирован для высококачественного воспроизведения музыкального материала и речевой информации.

Активная акустическая система имеет регулировку уровня линейного входа. Восьмиуровневая схема защиты обеспечивает стабильное питание от источника 220...240 В и надежно защищает устройство от перегрузок.

Акустическая система серии PS может устанавливаться на универсальный поворотный кронштейн.

Модель АС	Мощность (DIN POWER), Вт	Максимальное звуковое давление, дБ	Напряжение питания, В	Диапазон частот, Гц	Количество полос
PS-80	170	113	110/220	60...20 000	2

Сабвуферы серии CSB Сабвуфер

Области применения

совместно с другими акустическими системами для расширения частотного диапазона в области 35...120 Гц
рекомендуется в составе с АС серий SQ, CSQ и SE

Компактные сабвуферы CSB-12K, CSB-15K и CSB-18K используются совместно с акустическими системами для расширения частотного диапазона в нижней части.

Корпус сабвуфера изготовлен с использованием многослойной фанеры из березы северных пород. Тщательный подбор и обработка древесины делают очень прочной всю конструкцию. Удачно скомпонованное внутреннее пространство корпуса вместе с высококачественным громкоговорителем препятствуют возникновению внутреннего резонанса. Установленные в корпус 12-, 15- и 18-дюймовые драйверы, обеспечивают динамичную, глубокую составляющую звукового излучения в области частот от 35 до 120 Гц.

Сабвуферы серии CSB рекомендуется использовать совместно с акустическими системами серий SQ, CSQ и SE. Установка напольная или на регулируемой по высоте стойке.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц
CSB-12K	500/2000	94,6	8	45...120
CSB-15K	600/2400	102	8	39...120
CSB-18K	800/3200	103	8	35...120

ICA12S Сабвуфер

Области применения

совместно с другими акустическими системами для расширения частотного диапазона в низкочастотной области
рекомендуется использовать в составе с акустической системой ICA-8

Компактный сабвуфер ICA-12S используется для расширения нижней части частотного диапазона, отлично сочетается с модулем колонного массива ICA-8, но также может использоваться и с любыми другими акустическими системами.

Корпус сабвуфера изготовлен из 15-мм берёзовой фанеры с полиуретановым покрытием, обеспечивающим стойкость к небольшим ударам при эксплуатации и транспортировки. Сабвуфер можно установить вертикально или горизонтально, на обеих сторонах имеется держатель для установки сверху стойки под акустическую систему.

Модель АС	Мощность (AES/пиковая), Вт	Чувствительность, дБ	Импеданс, Ом	Диапазон частот, Гц	Дополнительная информация
ICA-12S	400/1600	94	8	40...210	АЧХ, диаграмма

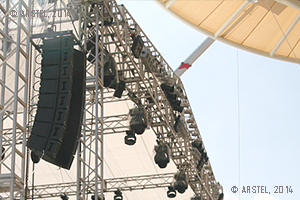

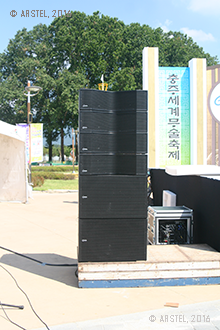

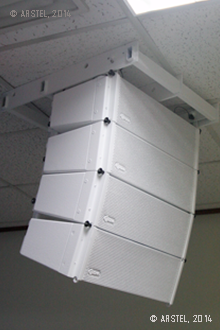

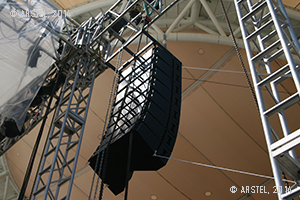

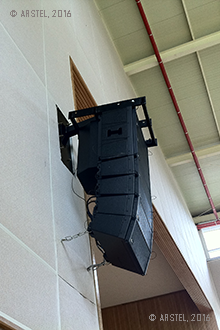

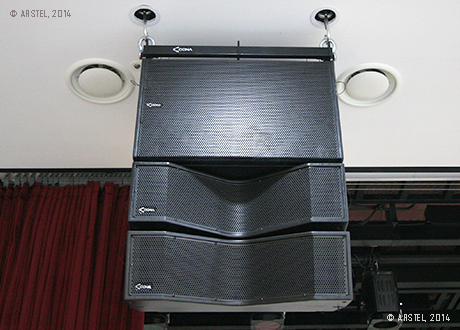

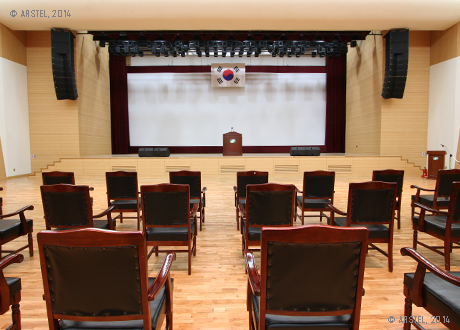

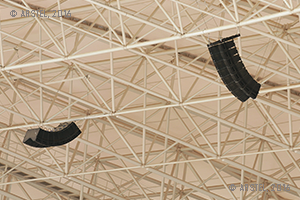

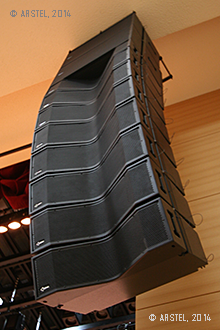

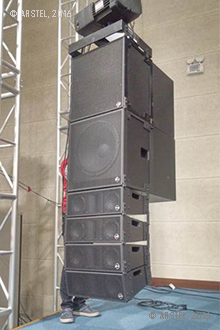

Линейные массивы CLA- и NLA-серий

Линейный массив (ЛМ) представляет собой несколько модулей звуковых излучателей, например, серий CLA и NLA, объединенных в один комплекс — кластер профессиональной акустической системы. Модули соединены между собой специальными монтажными креплениями таким образом, чтобы обеспечить возможность изменения их положения в вертикальной плоскости. Направленность излучения достигается в ЛМ за счет интерференционного сложения и вычитания звуковых волн.

Расстояние между элементами линейного массива и другим подбирается очень тщательно и таким образом, чтобы во фронтальной зоне излучения звука возникала конструктивная интерференция, а в боковых зонах, наоборот, проявлялась деструктивная. Такой способ размещения позволяет добиться великолепной равномерности распространения звука в озвучиваемом помещении, независимо от расстояния между слушателем и акустической системой.

Области применения массивов определяются их ключевыми характеристиками — удобным масштабированием, равномерностью распространения звуковых волн, высокой общей мощностью каждого кластера. Линейными массивами озвучивают театры/кинотеатры, спортивные сооружения от небольшого зала для аэробики до крупного стадиона, актовые залы, помещения для проведения конференций.

Линейные массивы могут быть спроектированы так, чтобы работать достаточно хорошо как в ближнем, так и в дальнем поле. Для слушателя, расположенного в дальнем поле, сигналы индивидуальных излучателей в линейном массиве складываются и ведут себя в общем и целом как один источник.

На этапе проектирования с помощью специализированного программного обеспечения вычисляются акустические характеристики озвучиваемого пространства, определяется оптимальное положение звуковых кластеров, количество и состав модулей в каждом из них, а также углы направленности звукового излучения.

Модульная конструкция позволяет гибко конфигурировать линейные массивы. В большинстве случаев в составе звукового кластера используется от 4 до 24 компонентов.

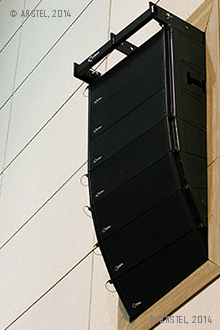

CLA-5K/CLA-8K

Модуль CLA-5K/CLA-8K Inter-M изготовлен из многослойной березовой фанеры, передняя решетка — из перфорированной стали. В центральной части располагается ВЧ-излучатель рупорной формы с титановой мембраной. Для озвучивания диапазона средних частот и части диапазона низких частот по бокам расположены высококачественные драйверы диаметром 5 дюймов для CLA-5K и 8 дюймов - для CLA-8K.

CLA-15SK/CLA-18SK

Модуль сабвуфера CLA-15SK/CLA-18SK, выпускаемый компанией Inter-M, используется для расширения воспроизводимого частотного диапазона линейного массива в области низких частот. Изготавливается из многослойной березовой фанеры, передняя решетка — из перфорированной стали. В центральной части располагается мощный низкочастотный драйвер диаметром 15 дюймов для CLA-15SK и 18 дюймов - для CLA-18SK.

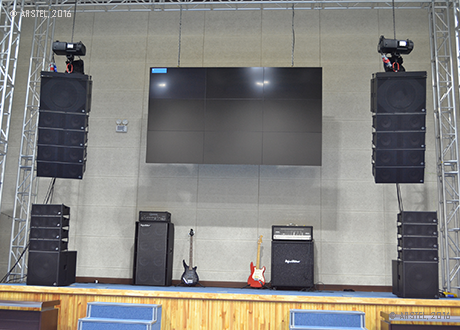

NLA-5/NLA-8

Модуль NLA-5/NLA-8 Inter-M изготовлен из многослойной кедровой фанеры, передняя решетка — из перфорированной стали. В центральной части располагается ВЧ-излучатель рупорной формы с титановой мембраной. Для озвучивания диапазона средних частот и части диапазона низких частот по бокам расположены высококачественные драйвера диаметром 5″ (8″) для NLA-5 (NLA-8 соответственно). Отличительной особенностью NLA-5 является наличие встроенного кроссовера (разделительного фильтра), позволяющего обходиться без использования внешнего фильтра.

NLA-15S/NLA-18S

Модуль сабвуфера NLA-15S/NLA-18S, от компании Inter-M используется для расширения воспроизводимого частотного диапазона линейного массива в области низких частот. Изготавливается из многослойной кедровой фанеры, передняя решетка — из перфорированной стали. В центральной части NLA-15S (NLA-18S) располагается мощный низкочастотный драйвер диаметром 15 (18) дюймов.

NLA-5 RACK

Модуль высотой 10 юнитов NLA-5 RACK используется для размещения усилителей мощности в составе линейного массива. Он имеет единое с акустическими модулями NLA внешнее оформление и одинаковые с сабвуфером NLA-15S размеры. Внутрь модуля NLA-5 RACK встраиваются усилители 19-дюймового формата. Размещается NLA-5 RACK, как правило, между крепежной рамой и другими акустическими модулями линейного массива. Благодаря этому для подключения акустических систем к усилителям используются кабели минимальной длины.

После оценки характеристик озвучиваемого пространства и акустических расчетов подбираются тип и количество модулей линейного массива, используемых в звуковом кластере. В процессе установки линейного массива осуществляется регулировка углов наклона в вертикальной плоскости в соответствии с акустическими расчетами. Для модулей CLA-серии имеется возможность регулировки вертикального угла наклона в пределах от 1 до 10 градусов при объединении в кластер.

Для озвучивания помещений малой площади, таких как небольшие спортивные и актовые залы, конференц-залы, выставочные павильоны и аудитории, применяются 4-модульные кластеры (см. пример инсталляции серии CLA и серии NLA). Для расширения частотного диапазона в области низких частот в состав кластера может быть добавлен модуль сабвуфера.

Крепление линейного массива на монтажной раме под потолком

Акустические модули CLA-8A с сабвуфером CLA-18SA закреплены на
монтажной раме с цепным подвесом — Акустические модули CLA-8A с сабвуфером CLA-18SA закреплены на монтажной раме с цепным подвесом

Для массивов Inter-M возможен и встроенный монтаж

Для озвучивания полноразмерных спортивных и актовых залов, крупных выставочных павильонов, небольших, в том числе открытых концертных площадок, применяются кластеры из 4–8 модулей. Как правило, такие системы дополняются одним или двумя модулями сабвуферов.

Напольное размещение линейного массива CLA-серии

Озвучивание актового зала мониторные громкоговорители и линейные
массивы производства Inter-M Corporation — Озвучивание актового зала — мониторные громкоговорители и линейные массивы производства Inter-M Corporation

Массив CONA по схеме 8+2 (с двумя сабвуферами)

NLA-5 RACK с усилителями собран в составе ЛМ (над сабвуфером)

Инсталляция с напольным и подвесным размещением линейных массивов серии NLA

Сверхнадежная система крепежа для линейных массивов Inter-M

Для озвучивания масштабных площадей, полноразмерных концертных площадок применяются 8-компонентные кластеры, при необходимости дополненные модулями сабвуферов (см. пример инсталляции большого линейного массива серии CLA. Общее количество таких кластеров для каждого объекта рассчитывается индивидуально и может достигать нескольких десятков.

Монтаж линейных массивов под крышу стадиона

Массивы CONA (Inter-M) озвучивают открытую концертную площадку

Подвес массивного линейного массива не обходится без дополнительных
растяжек — Подвес массивного линейного массива не обходится без дополнительных растяжек

Примеры и особенности монтажа линейных массивов серии CLA более подробно рассматриваются в статье «Выбор и монтаж линейных массивов».

Модель ЛМ	Мощность (AES/пиковая), Вт		Чувствительность, дБ		Импеданс, Ом		Диаметр драйвера
Модель ЛМ	СЧ	ВЧ	СЧ	ВЧ	СЧ	ВЧ	СЧ	ВЧ
CLA-5K	160/640	30/120	93,6	105,8	16	8	5″	1″
CLA-15SK	600/2400	—	102	—	8	—	15″	—
CLA-8K	450/1800	60/240	98,1	104,9	16		8″	1″
CLA-18SK	800/3200	—	103	—	8	—	18″	—
NLA-5	150/600	30/120	92	103	16		5″	1″
NLA-15S	600/2400	—	102	—	8	—	15″	—
NLA-8	440/1760	60/240	92	103	16		8″	1″
NLA-18S	780/3120	—	103	—	8	—	18″	—

Дополнительные материалы

Акустические системы премиум-класса серии SQ-K

Проектирование в программе EASE

Классификация и конструкция акустических систем

ВНИМАНИЕ! Данный материал подготовлен специалистами АРСТЕЛ и является интеллектуальной собственностью компании. Любое использование приведенной информации, равно как ссылки на нее, возможны только с разрешения правообладателя. Копирование размещенных на сайте изображений звукового оборудования Inter-M Corporation и AFFA Electronics запрещено.

Перейти в раздел
