Озвучивание стадиона в Баку оборудованием Inter-M
В 2012 году компания Inter-M поставила оборудование в Баку для озвучивания республиканского стадиона имени Тофика Бахрамова. Эта спортивная площадка с 60-летней историей является крупнейшей в Азербайджане.

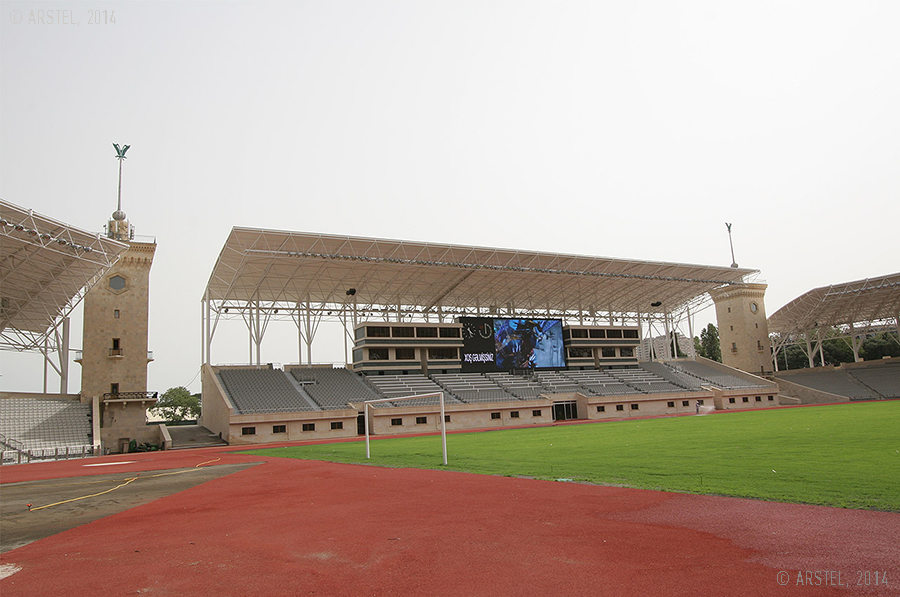

Реконструкция стадиона, приуроченная к проведению в Баку музыкального конкурса «Евровидение», стала масштабным проектом — футбольный стадион на 31 тысячу мест получил обновлённый современный вид. После реконструкции на республиканском стадионе состоялось такое масштабное мероприятие, как чемпионат мира по футболу среди девушек, а в будущем стадион рассматривается как претендент на проведение летних Олимпийских игр.
Республиканский стадион в Баку имеет многофункциональное назначение с функцией, в первую очередь, футбольного поля. Звуковая система для него также разрабатывалась многофункциональной — для озвучивания различных мероприятий. При этом, особый акцент был сделан на получении плоской амплитудно-частной характеристики и минимальной неравномерности звукового давления для всех зрительских мест, а также на обеспечении чёткой артикуляции и достоверной передачи речи.

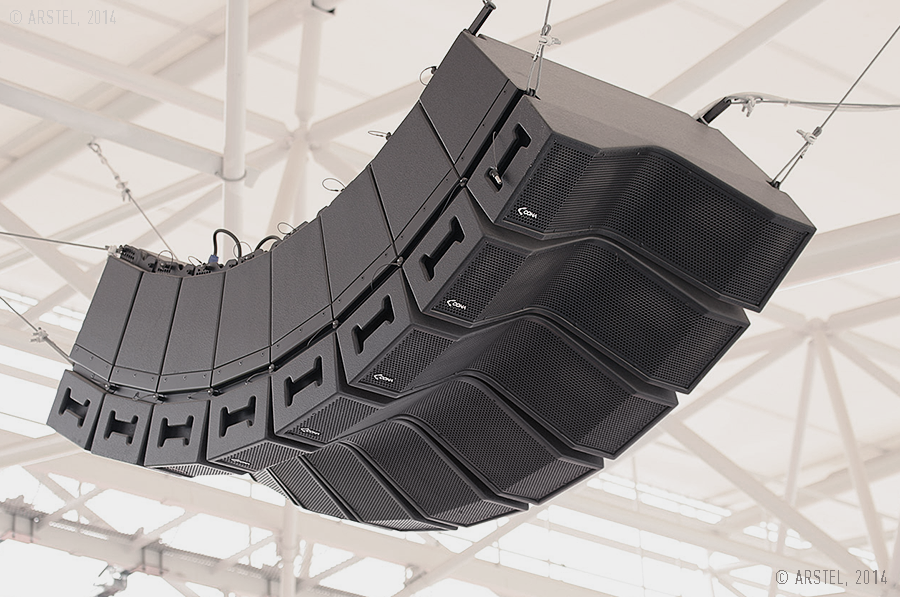

В качестве основного громкоговорителя при озвучивании стадиона был использован линейный звуковой массив из модулей CLA-8A. Каждый модуль — двухполосная акустическая система из двух НЧ-излучателей 8” и одного ВЧ-излучателя 1,4” с общим частотным диапазоном от 80 до 18 кГц.

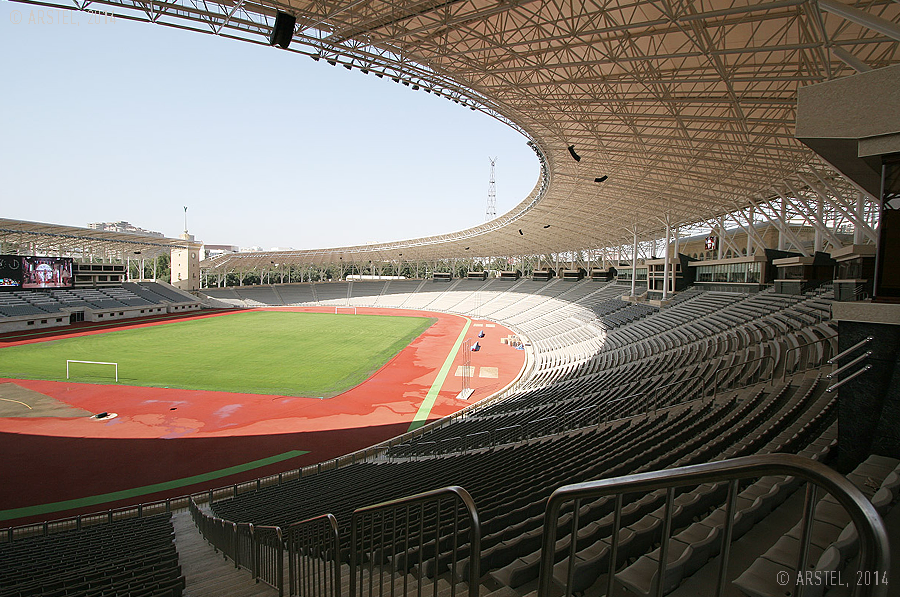

Всего на стадионе было установлено 14 звуковых массивов с общим числом модулей — 108. Непосредственно над трибунами располагалось 12 массивов, а в сторону поля было направлено 2 главных массива. При настройке звука основной задачей стало найти верный баланс между главными громкоговорителями и громкоговорителями для трибун. Учитывалось, что диаграмма направленности CLA-8A ограничена 120 градусов по горизонтали и 10 по вертикали с максимальным уровнем звукового давления на выходе в 123 дБ.

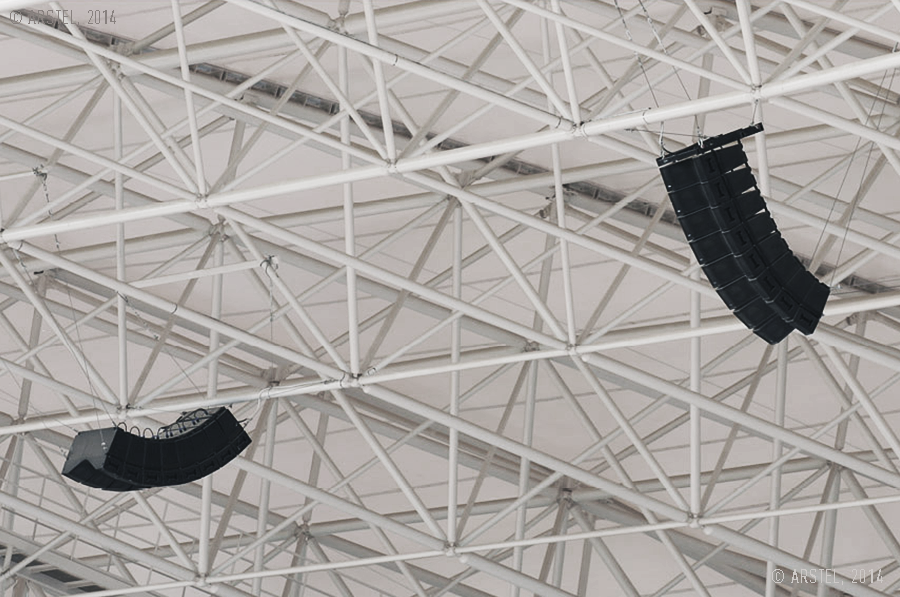

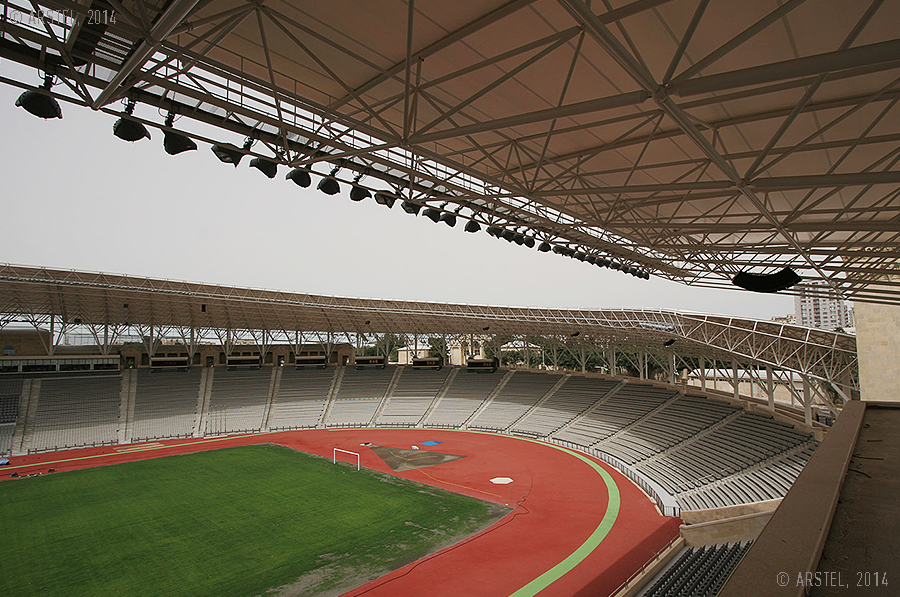

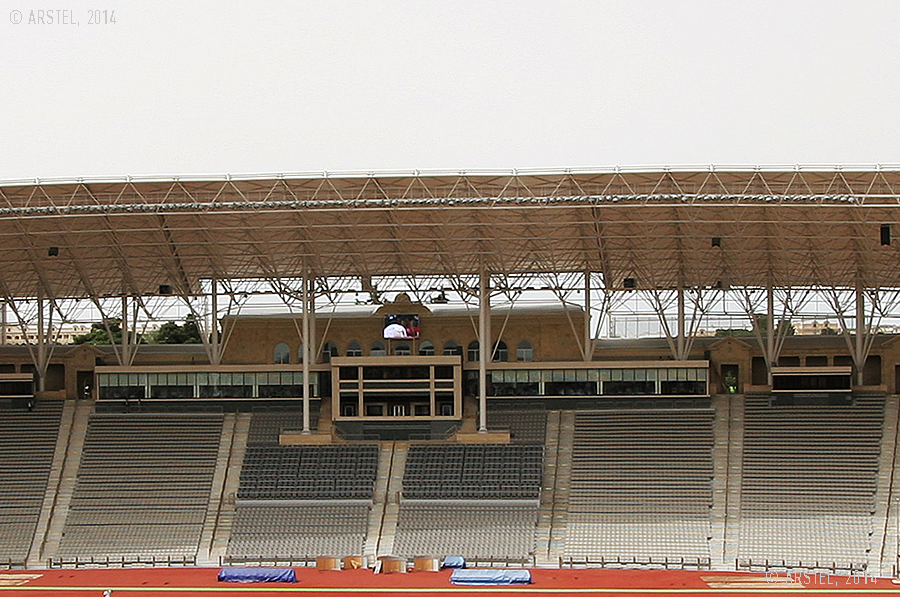

Для озвучивания спортивного поля было установлено 2 главных акустических массива для работы в стереорежиме. Их звуковое поле покрывало всю спортивную часть стадиона с минимальным воздействием на трибуны. Остальные 12 звуковых массивов были размещены почти под самой крышей навеса, на высоте 15...25 метров от трибун, что способствовало дополнительной защите громкоговорителей от сильных ветров.

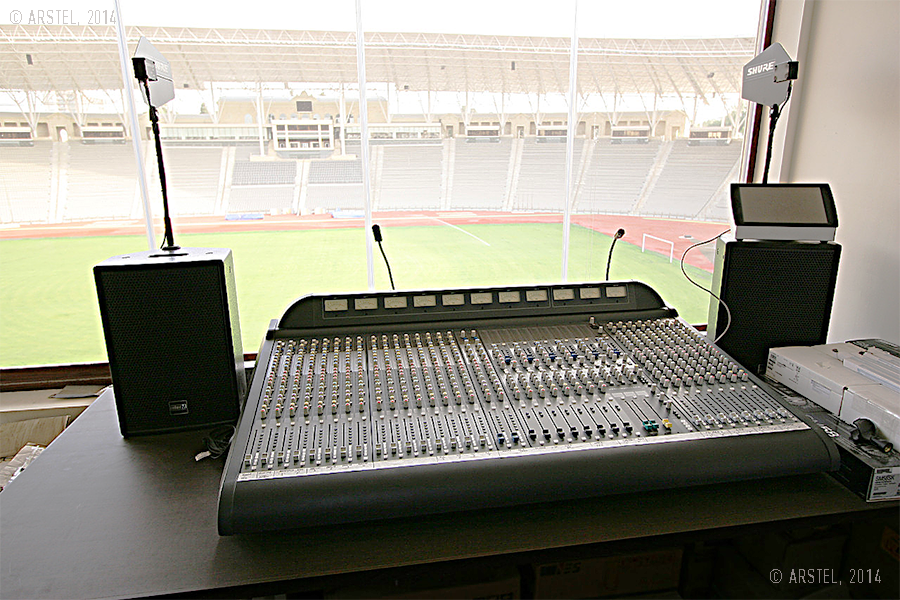

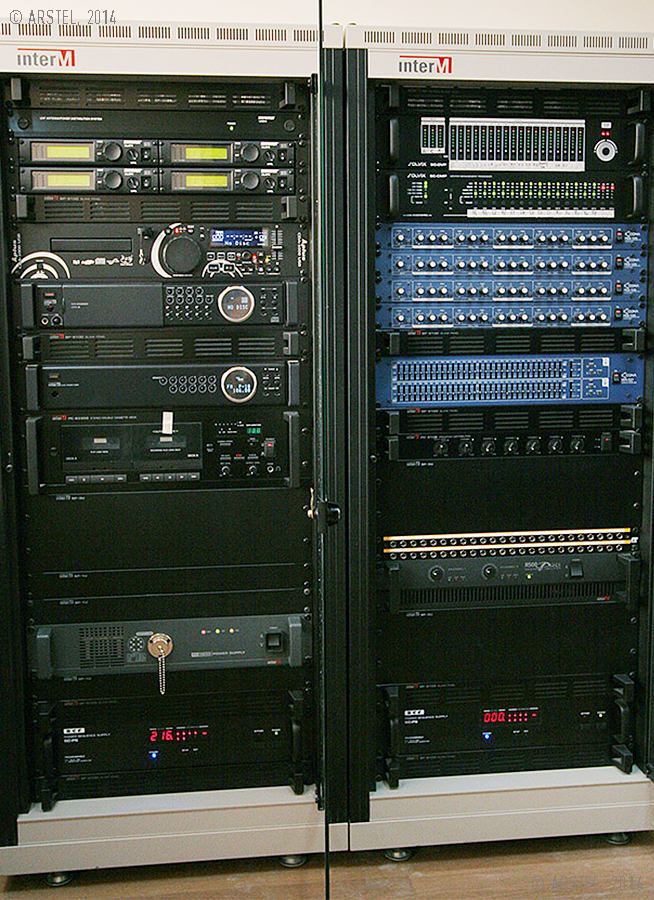

Комната вещания была оборудована аудиомикшером KENSINGTON-832 на 32 входа для управления всеми звуковыми источниками, включая беспроводные микрофоны и устройства на многофункциональных входах. Обработка трансляции предусмотрена по 8 каналам. Основной монофонический канал (регулятор C/MONO) отвечает за громкоговорители трибун, основные стереоканалы (регуляторы MIX L/R) — за громкоговорители спортивного поля.

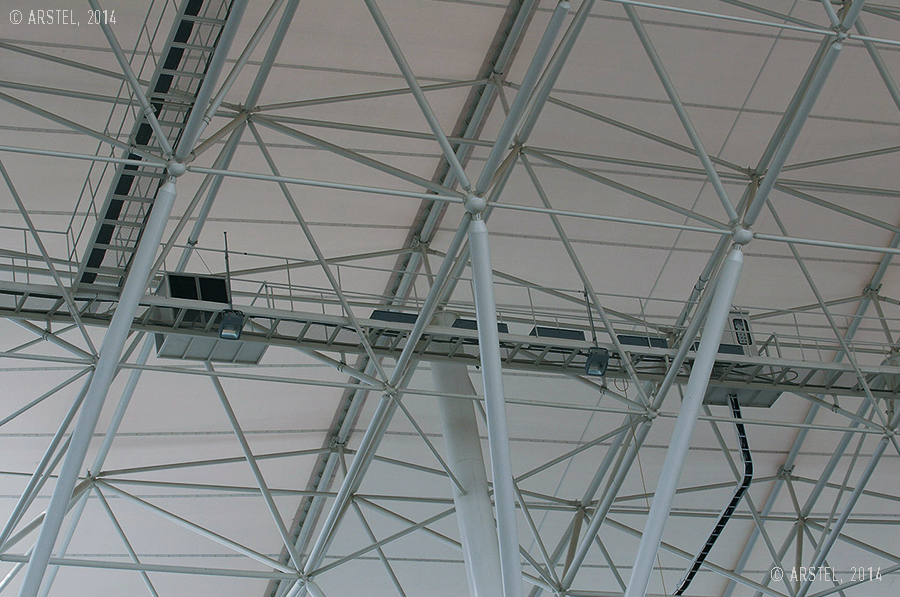

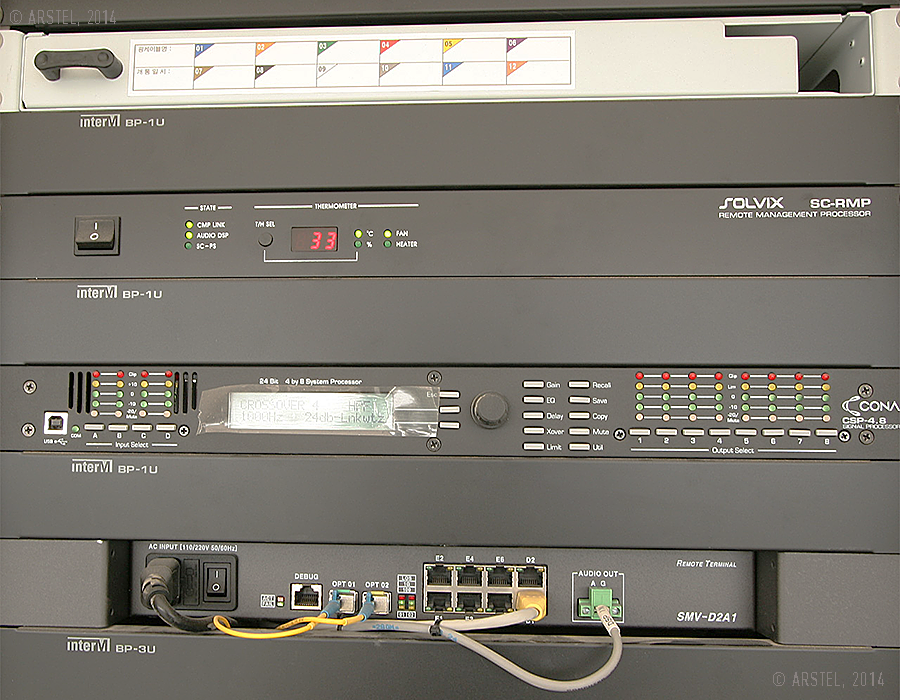

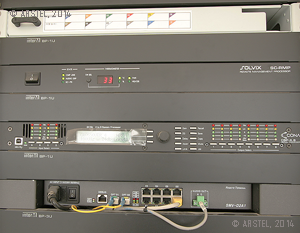

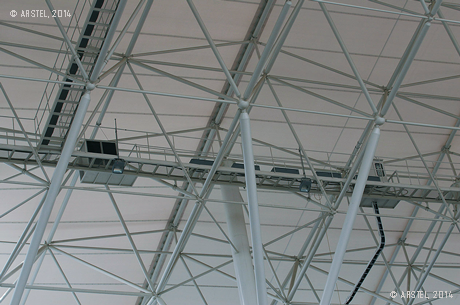

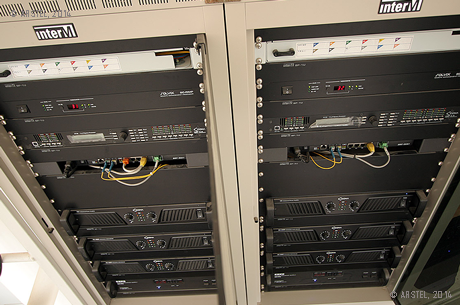

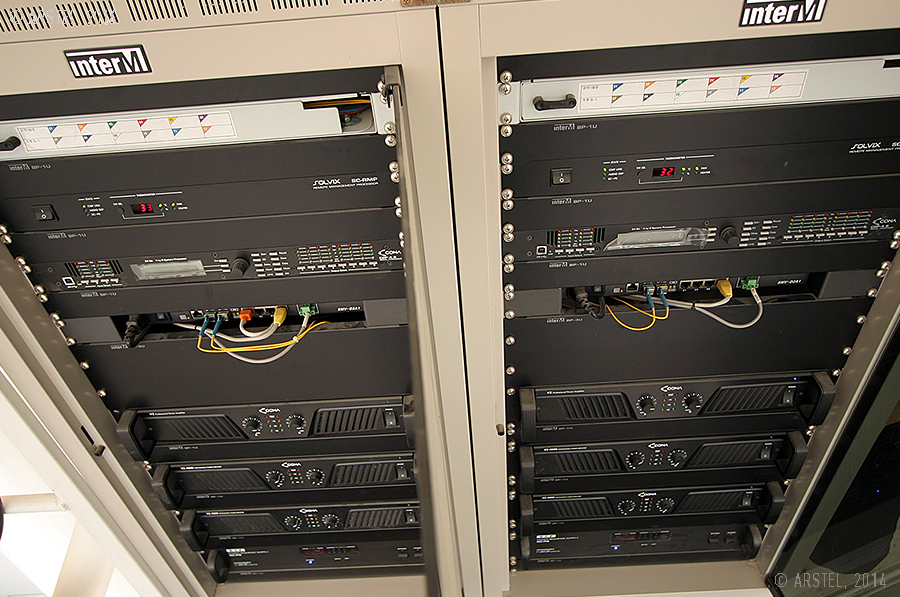

Дополнительная цифровая обработка сигналов выполняется на сигнальном процессоре CSP-4.8. И затем, от усилителей Inter-M серии V2 сигналы подаются на звуковые массивы. Для минимизации потерь сигнала аппаратные стойки с усилителями и процессором установлены в непосредственной близости от звуковых массивом, на фермах навеса стадиона. Передача информационных и аудиосигналов из комнаты вещания к аппаратным стойкам с усилителями осуществляется по оптическим линиям. Такая схема позволила из комнаты вещания удалённо управлять усилителями и процессорами, в том числе включать оборудование и регулировать выходной уровень сигнала.

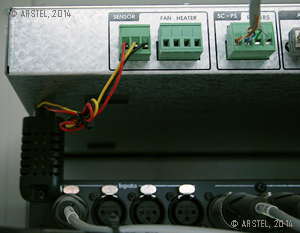

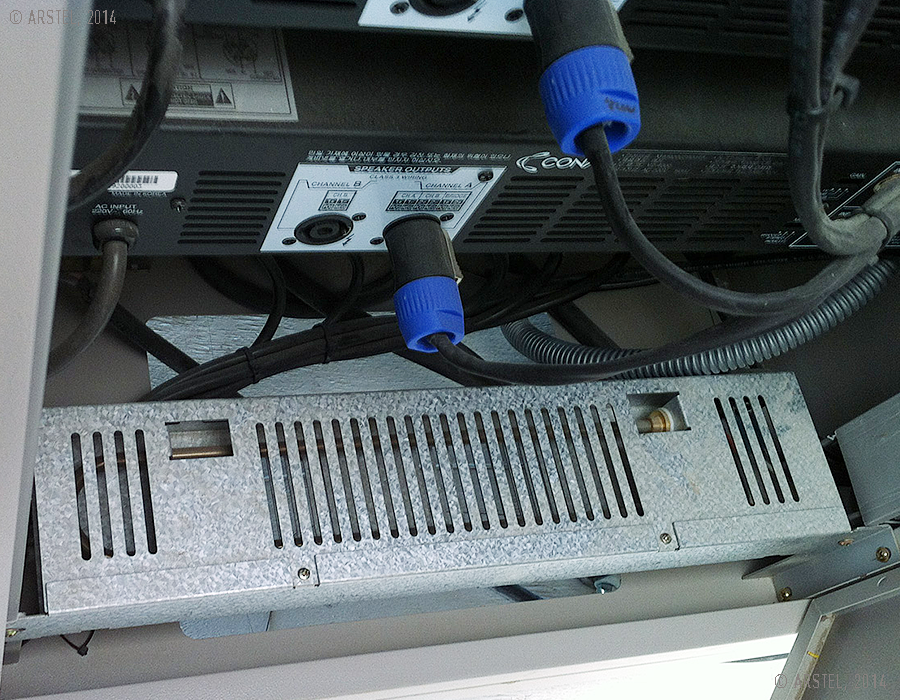

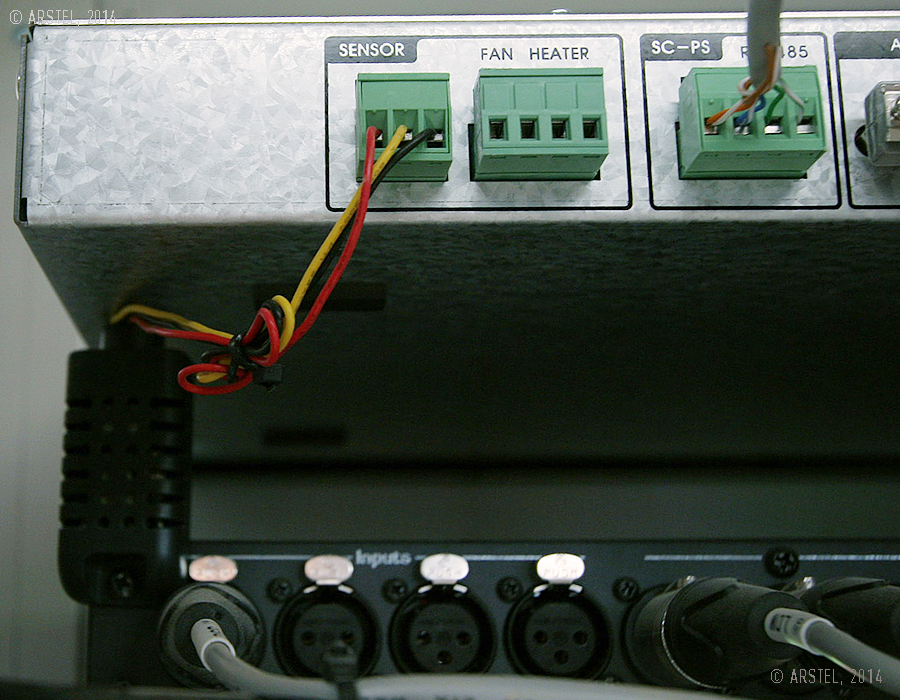

Учитывая наружную установку оборудования, принципиально важным стал контроль температуры и влажности, а также поддержание необходимых показателей с помощью вспомогательного инженерного оборудования.
На всех фотографиях звуковое оборудование только производства Inter-M Corporation
