ECS-6216P

Контроллер системы оповещения

Зон трансляции	16
Напряжение питания	24 В

В наличии

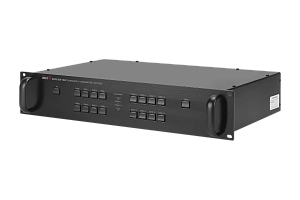

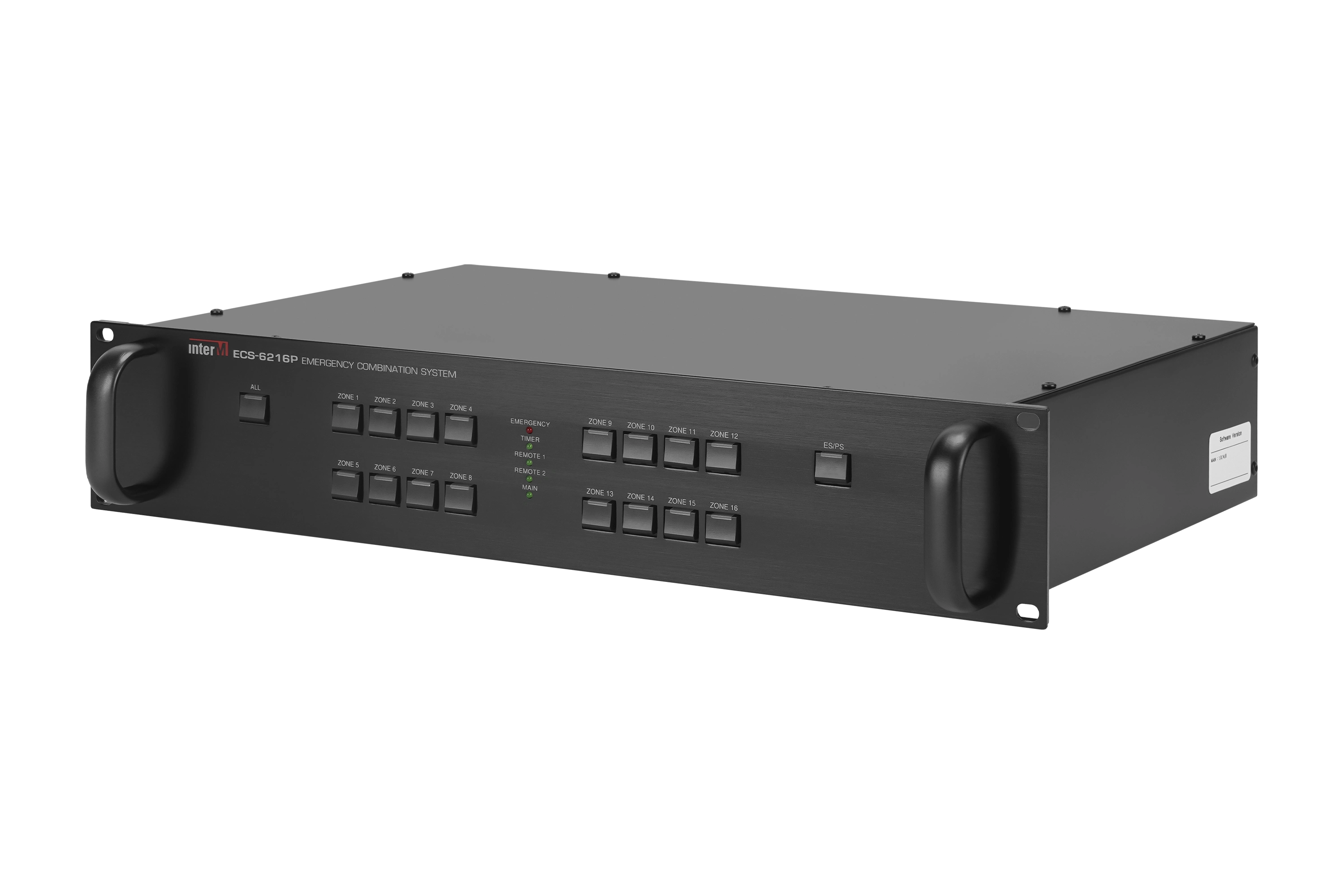

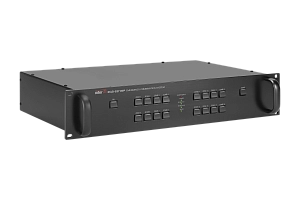

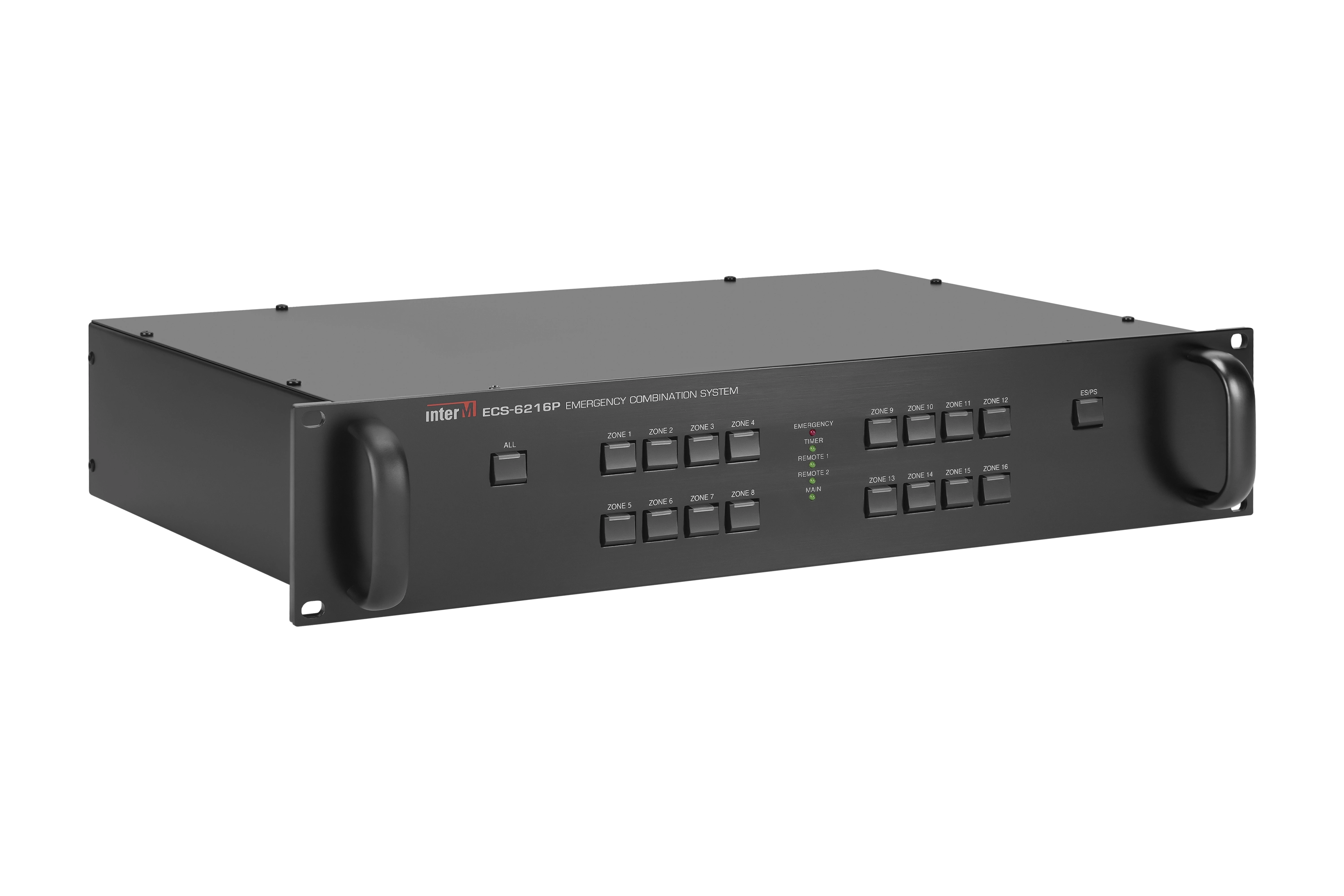

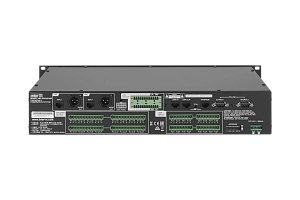

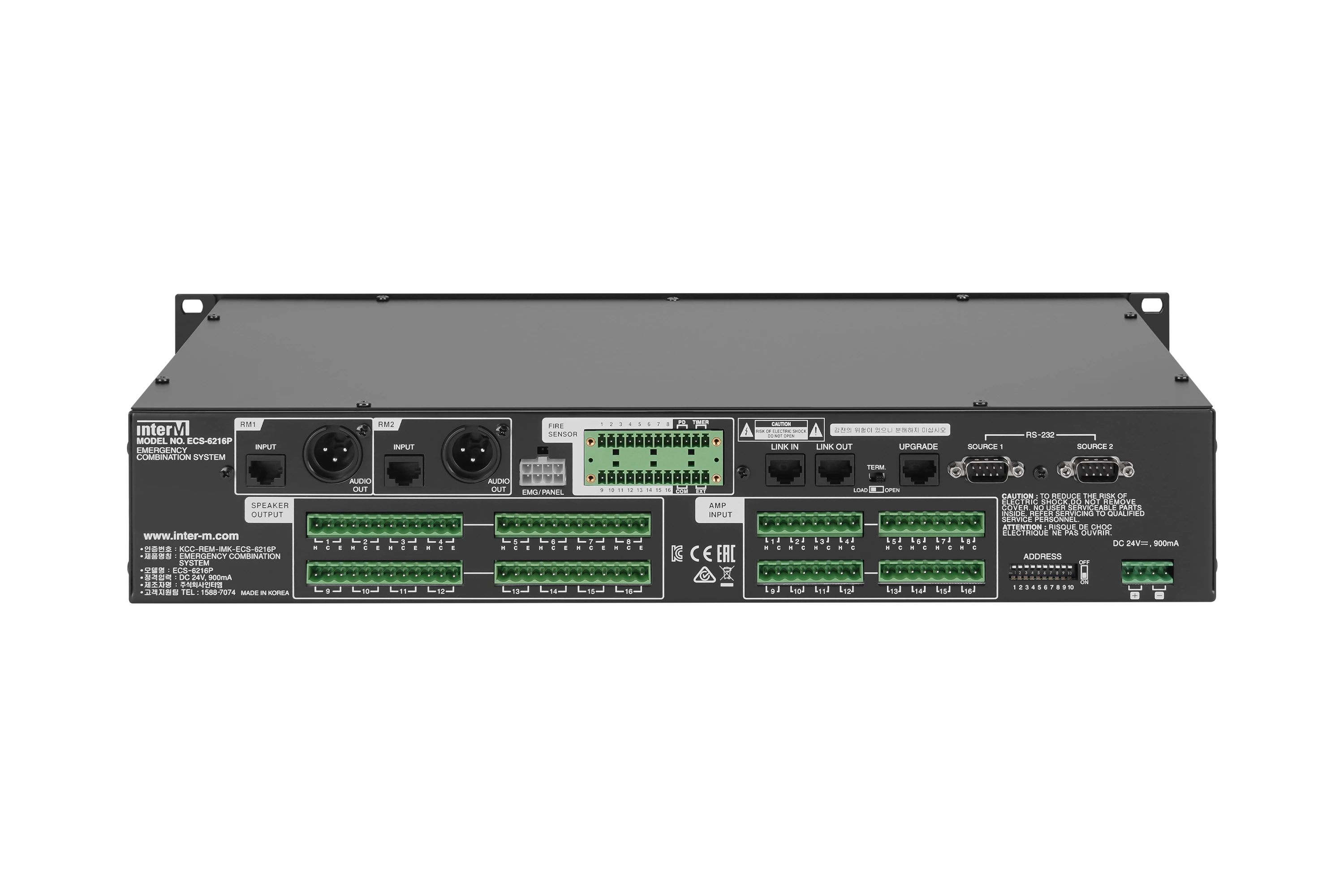

Контроллер системы оповещения ECS-6216P

Контроллер системы оповещения ECS-6216P Интер-М предназначен для управления трансляцией аудиосигналов от различных источников в соответствии с их приоритетами, а также для распределения усиленного сигнала по зонам оповещения. Блок хранит информацию о конфигурации системы оповещения и отвечает за обмен данными с компьютером.

С помощью контроллера ECS-6216P можно реализовать автоматическую систему оповещения и управления эвакуацией 3, 4 или 5-го типов количеством зон до 160-ти. Кроме автоматического выполнения различных сценариев эвакуации при пожаре, контроллер обеспечивает: стыковку с системой оповещения ГОиЧС; позонное речевое оповещение с помощью удаленных микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231; трансляцию заранее записанных сообщений и сигналов по расписанию с применением недельного программируемого таймера PW-642A и цифрового магнитофона PV-632A, музыкальную трансляцию.

Для управления СОУЭ, построенной на ECS-6216P и других блоках 6000-й серии, можно использовать компьютер, подключенный через блок сопряжения DIB-6000. С помощью компьютера осуществляется настройка, мониторинг и управление системой. Информация о состоянии и режимах работы оборудования передается по контролируемой линии связи с интерфейсом RS-485.

Релейный модуль контроллера позволяет организовать трехпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30.

Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.

Питание блока ECS-6216P осуществляется от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности

16 зон трансляции

Количество зон может быть увеличено до 160 зон при использовании до 9 дополнительных блоков расширения ECS-6216S

Подключение пожарной сигнализации

Для каждой зоны оповещения предусмотрены входы для подключения «сухих» контактов от прибора охранно-пожарной сигнализации

Сопряжение с ГОиЧС

Предусмотрены клеммы для подключения управляющего сигнала системы оповещения ГОиЧС

Организация громкоговорящей связи

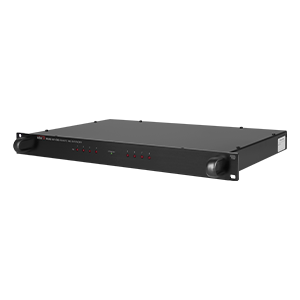

Возможна с использованием 2 входов для подключения микрофонных панелей RM-6024 или телефонных контроллеров TP-6231. При использовании дополнительных блоков RME-6108 количество таких входов может быть увеличено до 16

Управление источниками сигнала

2 порта RS-232 контроллера позволяют дистанционно, с помощью компьютера, управлять источниками музыкальной трансляции (CD-6208/610U, TU-6200)

Работа с двух- и трехпроводными линиями трансляции

Позволяет формировать трехпроводные линии трансляции, которые необходимы при использовании на этих линиях аттенюаторов ATT-03 или ATT-30

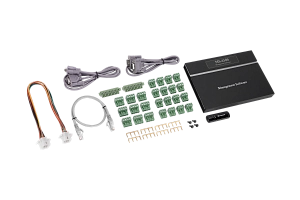

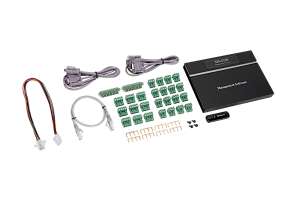

Подключение к компьютеру

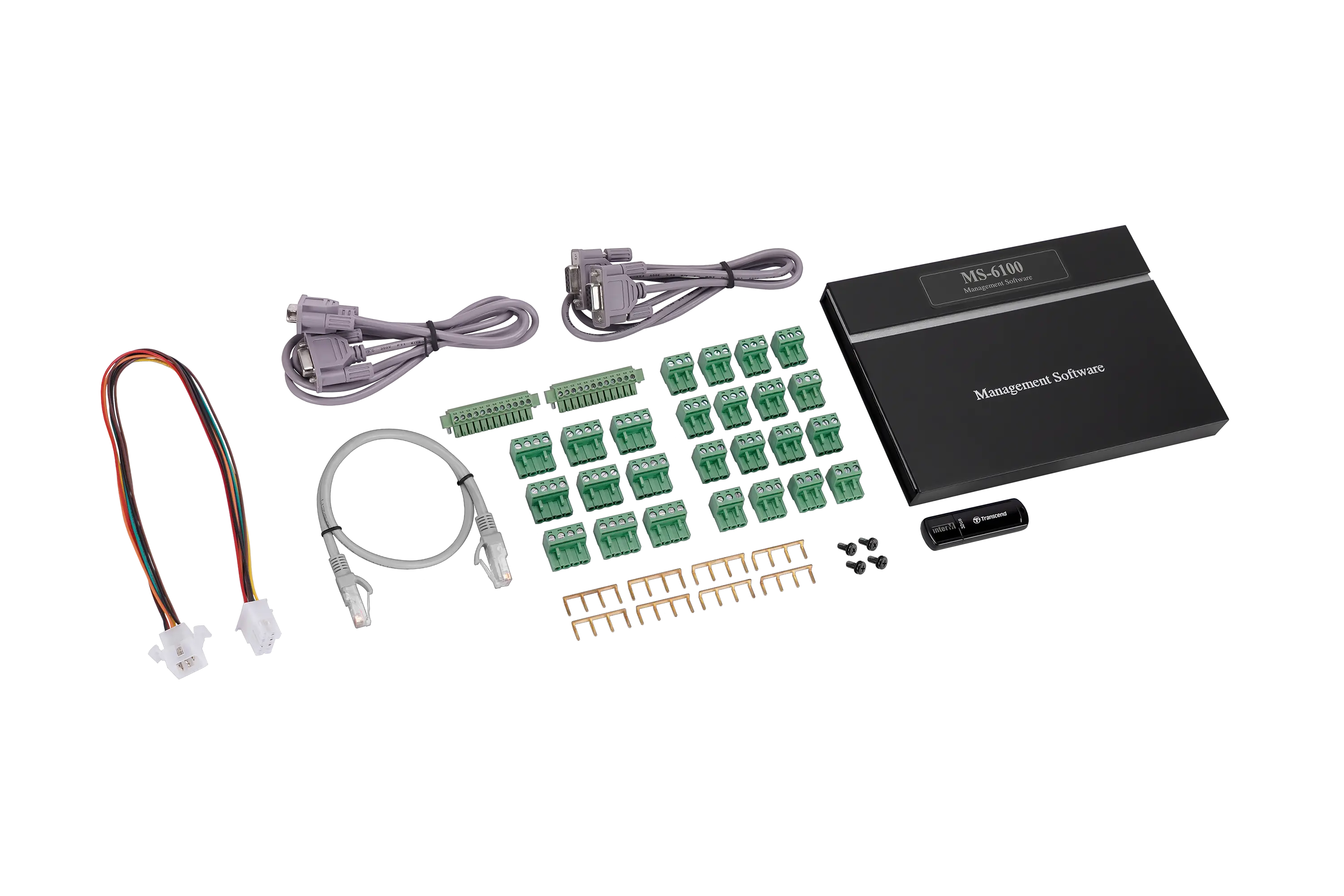

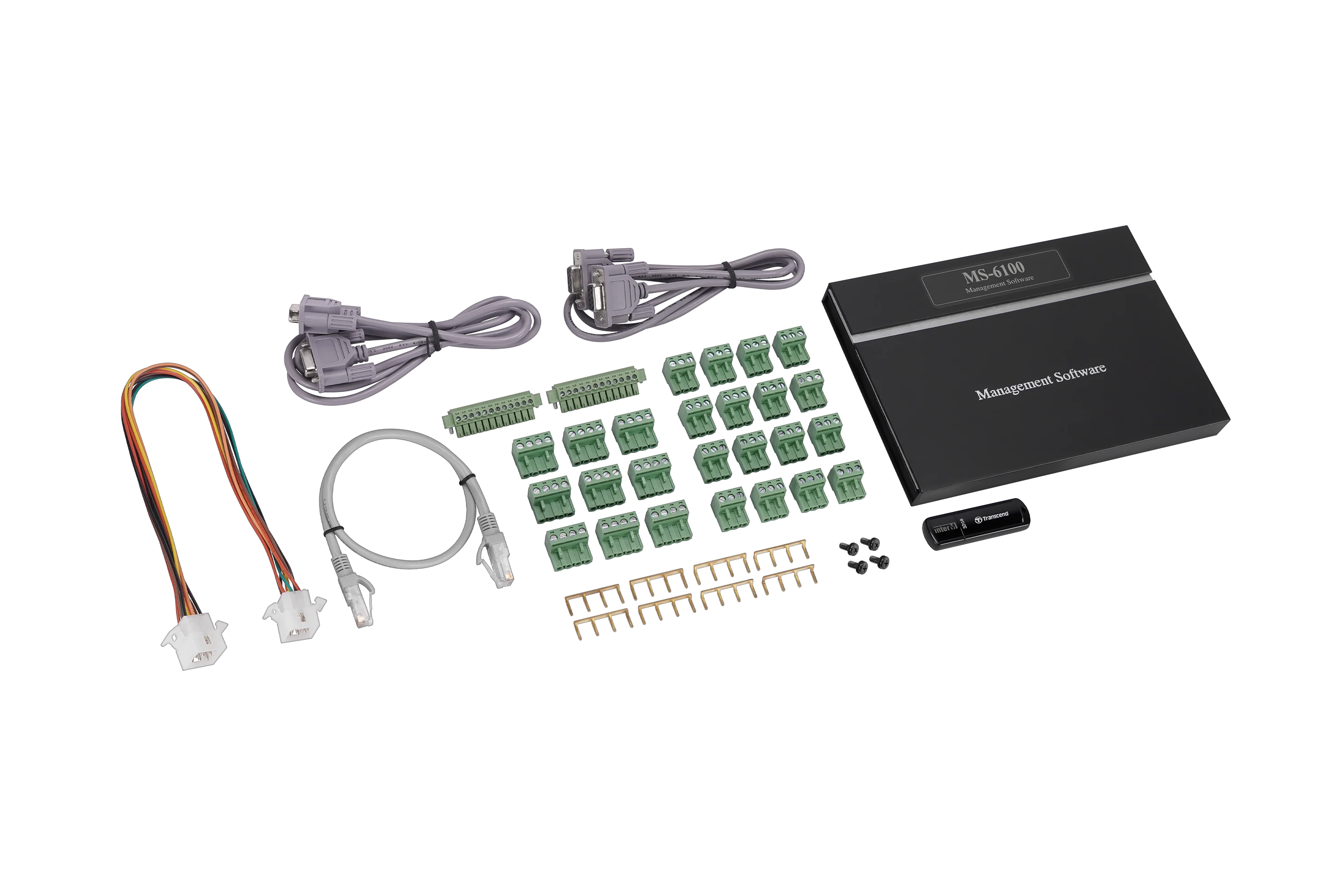

С помощью управляющей программы MS-6100, установленной на удаленном компьютере, и блока DIB-6000 через интерфейс RS-485 осуществляется управление всеми режимами работы контроллера, а также другого оборудования серии 6000

Световая индикация

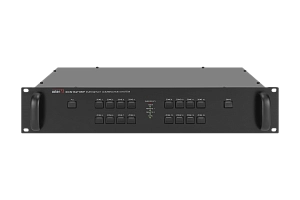

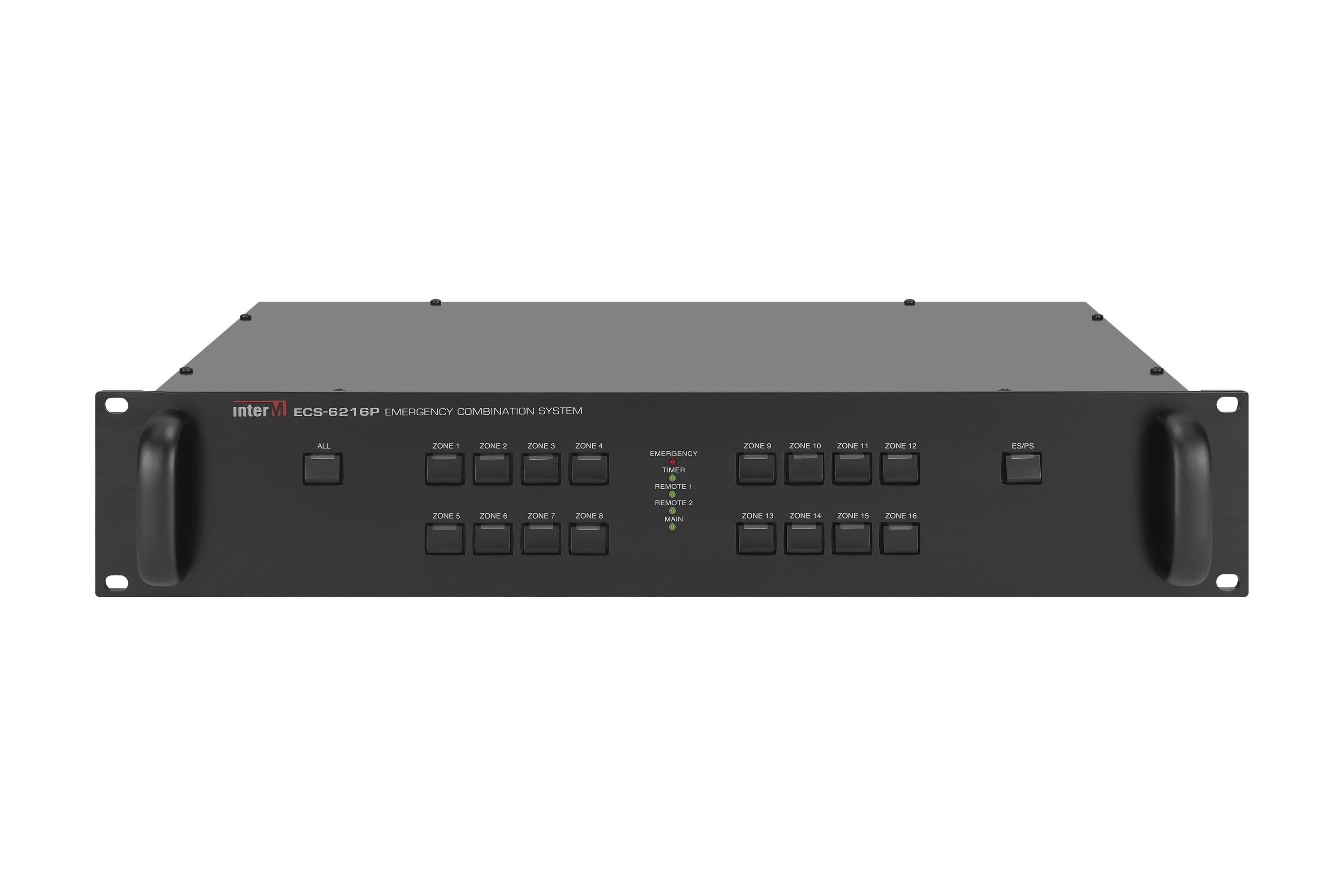

Светодиодные индикаторы на передней панели контроллера показывают, в каком режиме работает система оповещения и музыкальной трансляции

Технические характеристики ECS-6216P

Количество зон

Уровни приоритета

Emergency > Timer > Remote 1 > Remote 2 > Main

Интерфейс управления

RS-485 (9600 бит/с)

Напряжение питания

24 В постоянного тока

Потребляемая мощность в дежурном режиме (24В), Вт

1,2

Максимальная потребляемая мощность (24В), Вт

13,7

Диапазон рабочих температур, °С

-10...+40

Количество установочных мест (в юнитах)

Масса оборудования нетто, кг

4,48

Габаритные размеры оборудования (ШхВхГ), мм

482х88х322

Масса оборудования с упаковкой, кг

6,25

Габаритные размеры упаковки (Ш×В×Г), мм

575х195х460

Количество единиц оборудования в групповой упаковке, шт.

Развернуть все

Скачать документацию

Руководство
пользователя ECS-6216P

Схема Autocad ECS-6216P

Сертификат транспортной
безопасности ECS-6216P

Сертификат пожарной
безопасности ECS-6216P

Программное обеспечение

Программное
обеспечение ECS-6216P

Задать вопрос

Возможно ли произвести конфигурирование системы на базе контроллера ECS-6216P без DIB 6000?
Без блока сопряжения с ПК DIB-6000 невозможно подключить контроллер ECS-6216P к программному приложению MS-6100, а значит нельзя и загрузить в контроллер ECS-6216P конфигурацию, созданную в MS-6100.
У меня в ТУ на радиофикацию (выданных МГРС) написано следующее: "усилитель передает квитирующий сигнал о своем состоянии (ВКЛ/ВЫКЛ) на устройство сопряжения в виде разомкнутых (ВЫКЛ) или замкнутых (ВКЛ) сухих контактов." под устройством сопряжения имеется ввиду Блок распределения и управления социальной розеткой (БРУСР). таким образом получается следующая схема: от БРУСР приходит сигнал в виде сухого контакта на клеммы EXT контроллера ECS-6216P и линейный сигнал на блок тревоги EP-6216, но нужен ещё один сухой контакт, что-бы передавать состояние СОУЭ. Каким образом это можно сделать?
Когда от БРУСР приходит управляющий сигнал на вход EXT контроллера ECS-6216P, контроллер выдает сигнал на блок (блоки) питания PD-6359 для их принудительного включения. Можно было бы использовать этот сигнал в качестве квитирующего. Только в этом случае необходимо учесть, что данный сигнал будет появляться не только при срабатывании системы оповещения ГО и ЧС, но также и при работе микрофонных панелей, пожарного оповещения и т. д. Если такой вариант не подходит, то можно выделить один из контактов на ECS-6216P или ECS-6216S. Данный контакт не будет никаким образом задействован для громкой связи или оповещению о пожаре и будет замыкаться только при срабатывании управляющего входа EXT или TIMER.
Если у меня две стойки (всего 16 зон + ещё 16 в качестве запаса- требование заказчика) во вторую можно поставить этот блок расширения или нужно ставить ещё один контроллер ECS-6216P?
ECS-6216P в системе должен быть один. Расширение на 32 зоны, 48 и т. д. выполняется с помощью ECS-6216S.

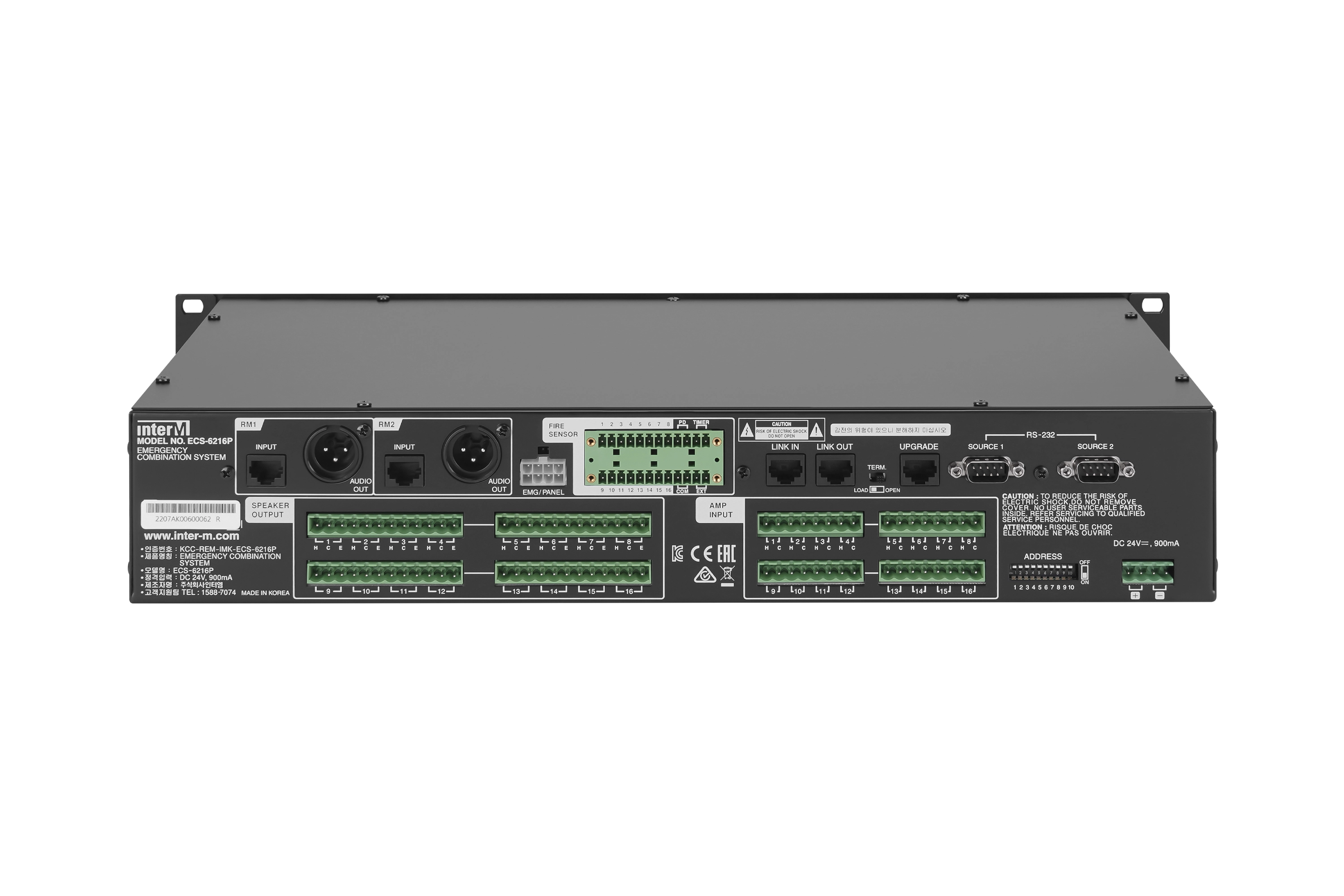

Подскажите, где плюс, а где минус (на панели написано Н и С) на контроллере системы ECS-6216P? Нам нужно подключить 100В линию от усилителя DPA-900S (на нем клеммы подписаны + и -)

Клеммы H (Hot) на контроллере ECS-6216P соответствуют «+», клеммы C (Com) соответствуют «—».
Посоветуйте, пожалуйста, удаленный микрофон на расстояние около 20 м для системы на базе ECS-6216P, DPA- 600S

Обычно в системах Inter-M 6000-й серии применяются микрофонные панели RM-6024, имеют 24 кнопки для выбора зон и групп зон, максимальная удаленность от стойки составляет 1000 м.
Я правильно понимаю, что к системе Inter-M можно подключить две микрофонных панели, причем одна из них может быть отнесена на расстояние до 1000 метров?

К различным системам возможно подключать разное количество различных микрофонных панелей. К системе 6000-й серии, построенной на ECS-6216P, можно подключить две микрофонные панели RM-6024. С помощью блоков расширения RME-6108 количество подключаемых микрофонных панелей увеличивается до 16.

К системе, построенной на PX-6216, можно подключать до четырех RM-6024, с использованием RME-6108 – до тридцати двух. К комбинированной системе PAC-5600 можно подключать до четырех RM-6024. Микрофонную панель RM-6024 допустимо удалять от головного оборудования на расстояние не более 1000 м. К блоку SC-05EM можно подключать до двух микрофонных панелей RM-05A. Также по одной RM-05A можно подключать к микшерам-усилителям серии PAM.
