PMC-6208A

Блок управления, контроля и мониторинга

Применяется с PX-6216
Напряжение питания 24 В

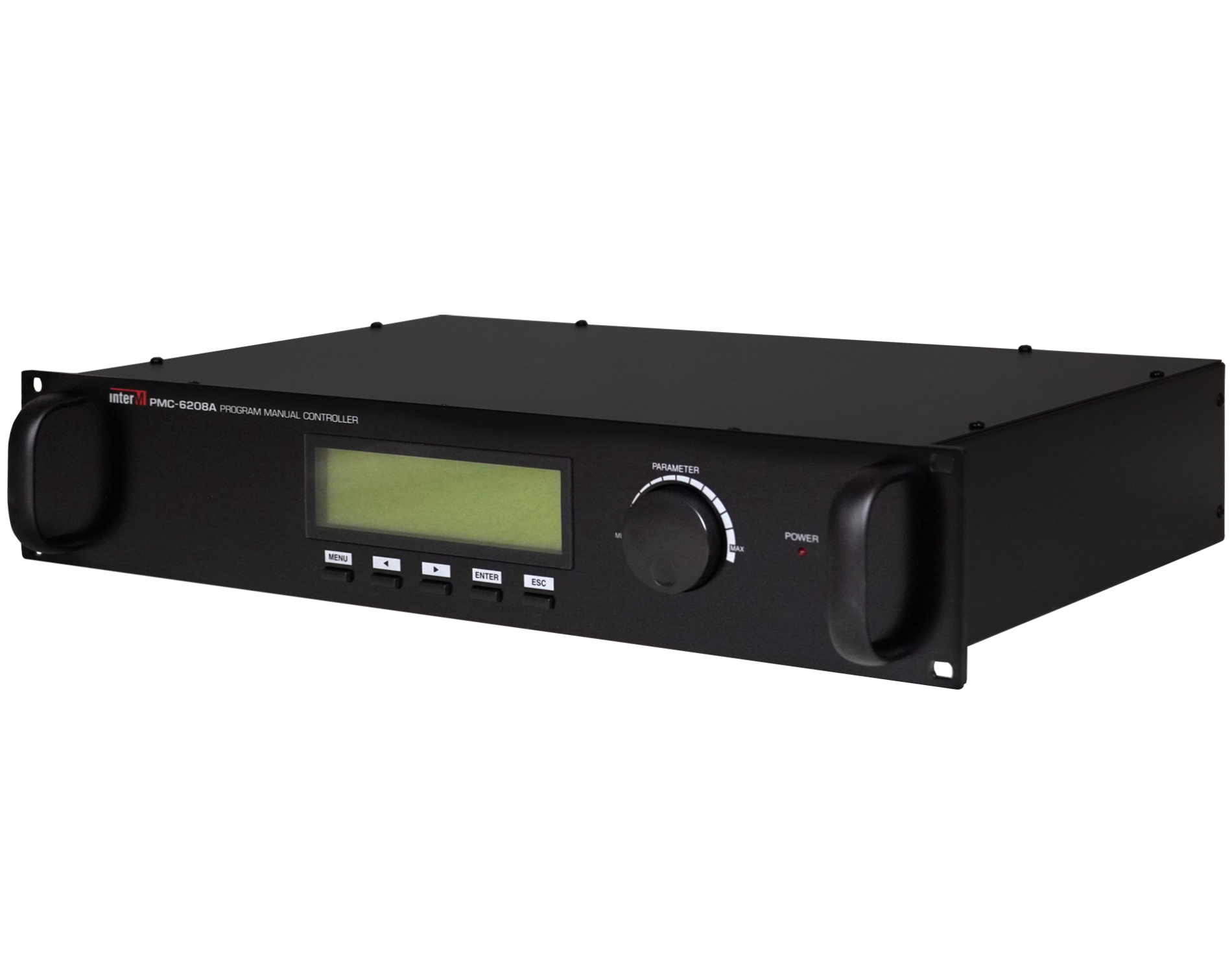

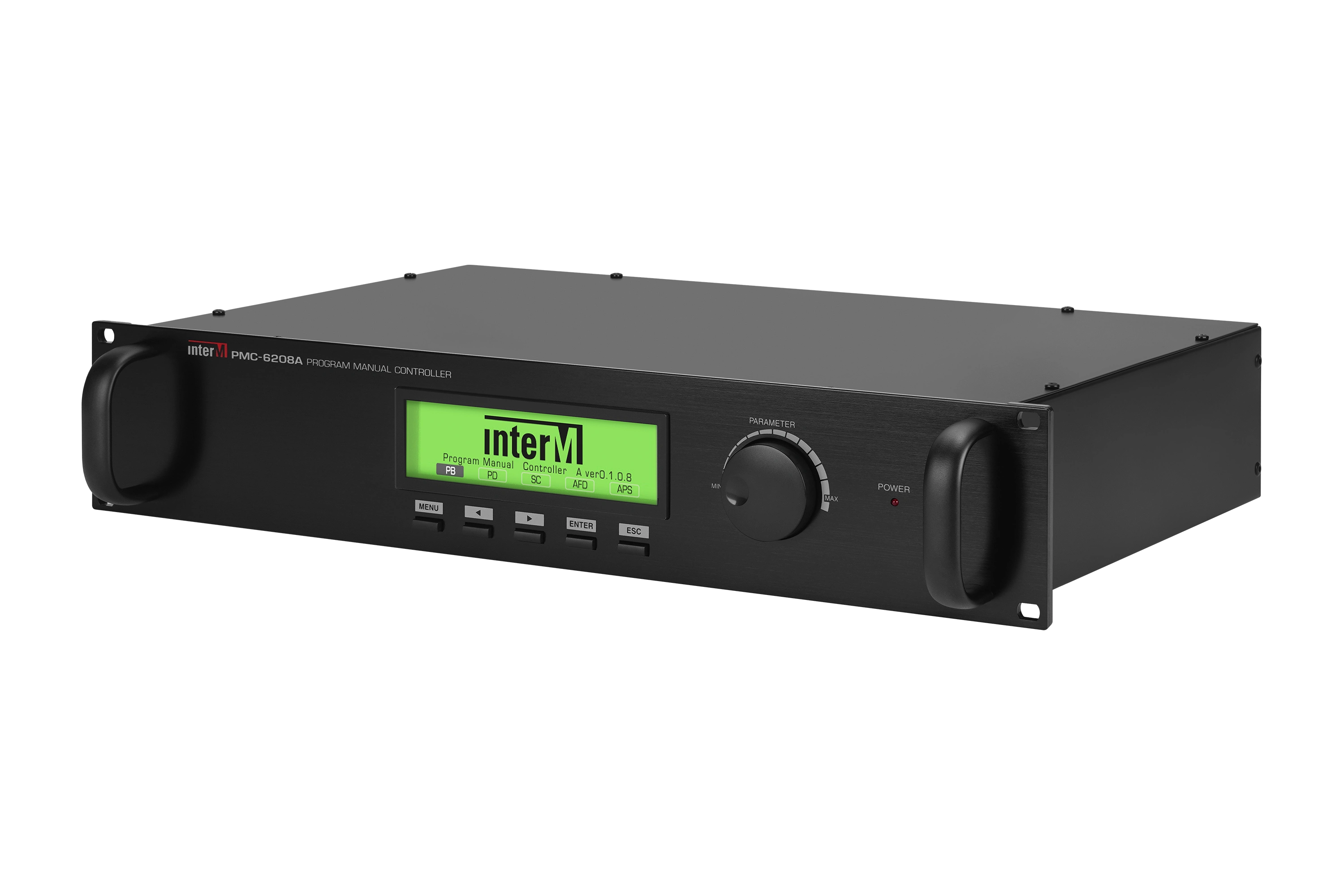

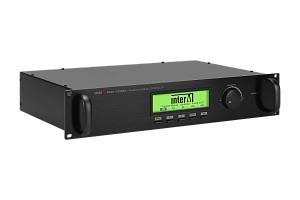

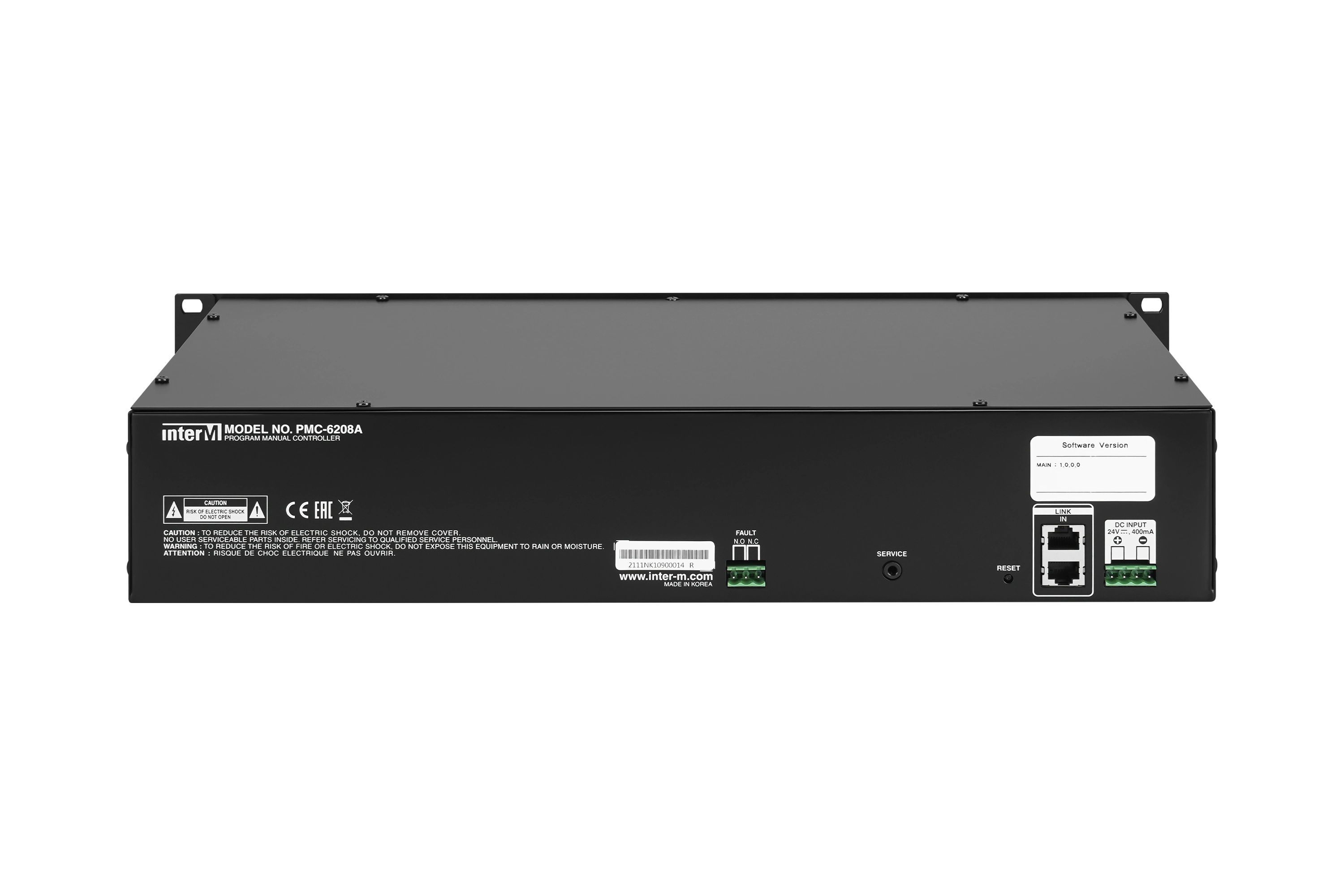

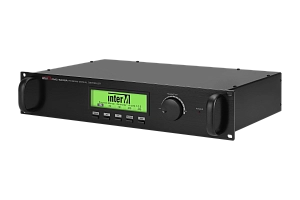

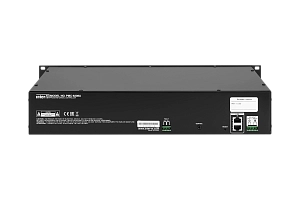

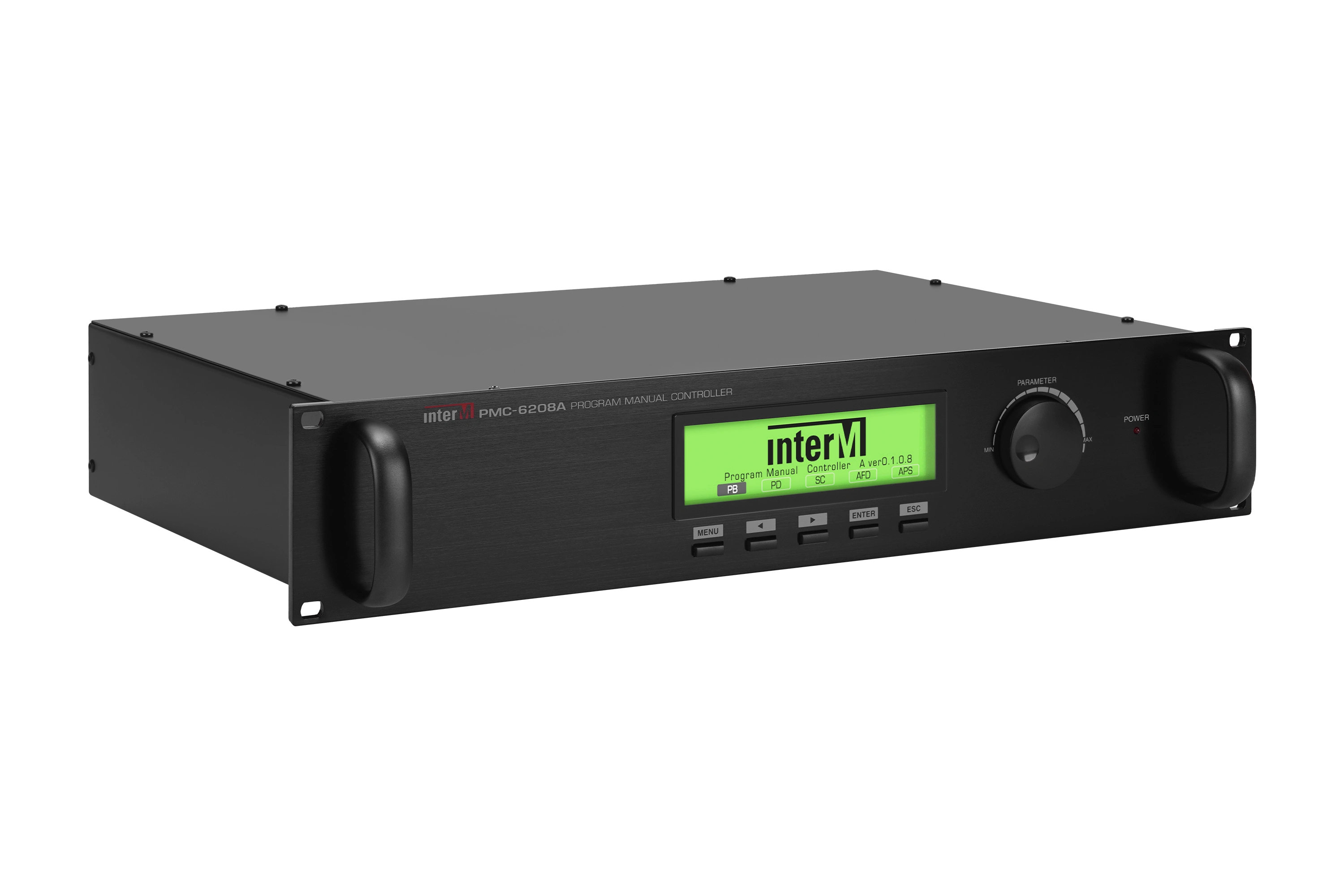

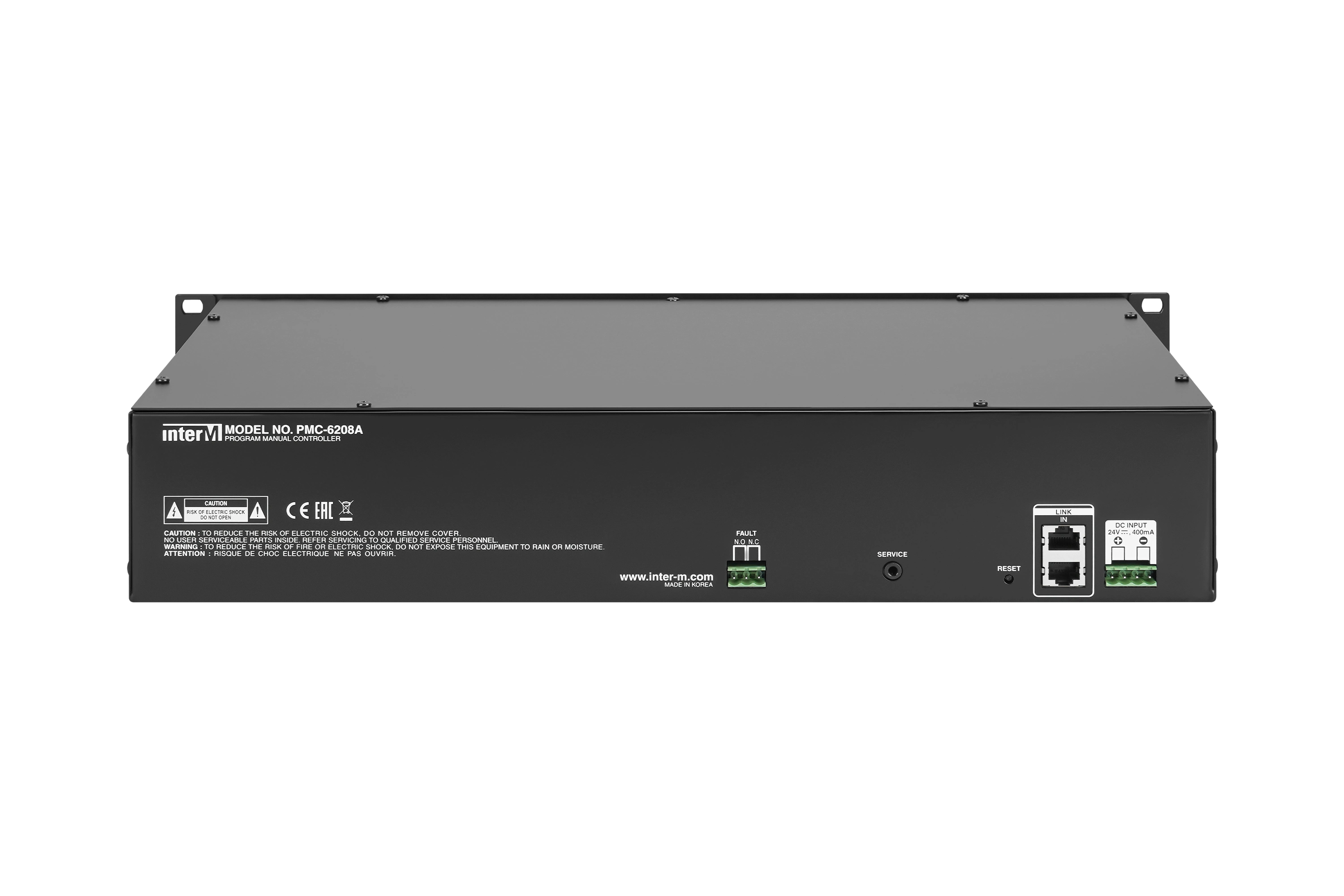

Блок управления, контроля и мониторинга PMC-6208A

Блок управления, контроля и мониторинга Inter-M PMC-6208A предназначен для непрерывного контроля работоспособности системы оповещения на базе матричного аудиоконтроллера PX-6216, а также ручного управления каналами трансляции.

PMC-6208A обеспечивает непрерывный контроль целостности интерфейсной линии связи, по которой осуществляется управление, мониторинг и взаимодействие оборудования системы оповещения. Блок непрерывно получает актуальную информацию о состоянии оборудования и в случае повреждения линии связи или неисправности блока сигнализирует об этом. Дополнительно, при срабатывании охранно-пожарной сигнализации предусмотрен вывод информационного сообщения на дисплей устройства с номером зоны возгорания.

PMC-6208A позволяет регулировать уровень сигнала по каждому аудиовходу и аудиовыходу матричного контроллера Inter-M PX-6216, выполнять корректировку АЧХ звуковых каналов. С его помощью можно микшировать аудиосигналы с неприоритетных входов Inter-M PX-6216 для их последующей трансляции в любой из 8-ми каналов матричного аудиоконтроллера.

Информация о текущих настройках системы и меню пользователя наглядно отображаются на встроенном ЖК-дисплее.

Питание PMC-6208A осуществляется от блока контроля и распределения питания Inter-M PD-6359. Конструкция устройства предусматривает установку в стандартный 19''-й аппаратный шкаф.

Функциональные возможности

Работает с контроллером PX-6216

В составе многоканальной системы оповещения на базе матричного аудиоконтроллера PX-6216 управляет его основными функциями.

3 режима работы

Режим AUTO - управление системой осуществляется с помощью программы "MS-6800" с компьютера, при обрыве связи или отключении компьютера управление автоматически перейдет к PMC-6208A. Режим PC - управление системой только при помощи программы "MS-6800". Режим PMC - ручной режим управления с блока PMC-6208A

Контроль линии связи

Обеспечивает непрерывный контроль линии связи по которой осуществляется управление, мониторинг и взаимодействие оборудования трансляционной системы

Мониторинг оборудования системы

Взаимодействует с различными блоками контроля и мониторинга, такими как SC-6224, AFD-6218, APS-6502, получая от них актуальную информацию о состоянии системы и обнаруженных неисправностях

Сигнализация о неисправностях

В случае повреждения линии связи, неисправности усилителя мощности или трансляционной линии, автоматически срабатывает звуковая сигнализация и замыкаются контакты реле формирующего сигнал управления в виде "сухого" контакта

8 каналов трансляции

Аудиосигналы с неприоритетных входов PX-6216 могут микшироваться в заданной комбинации и передаваться в любой из 8 каналов трансляции. До 4-х аудиосигналов можно микшировать в один канал

7-полосный эквалайзер

Позволяет выполнить корректировку амплитудно-частотной характеристики сигналов каждого аудиовыхода PX-6216. Интервал между полосами составляет 1,3 октавы. Регулировка уровня сигнала в каждой отдельной полосе частот выполняется при помощи валкодера

Ручное управление

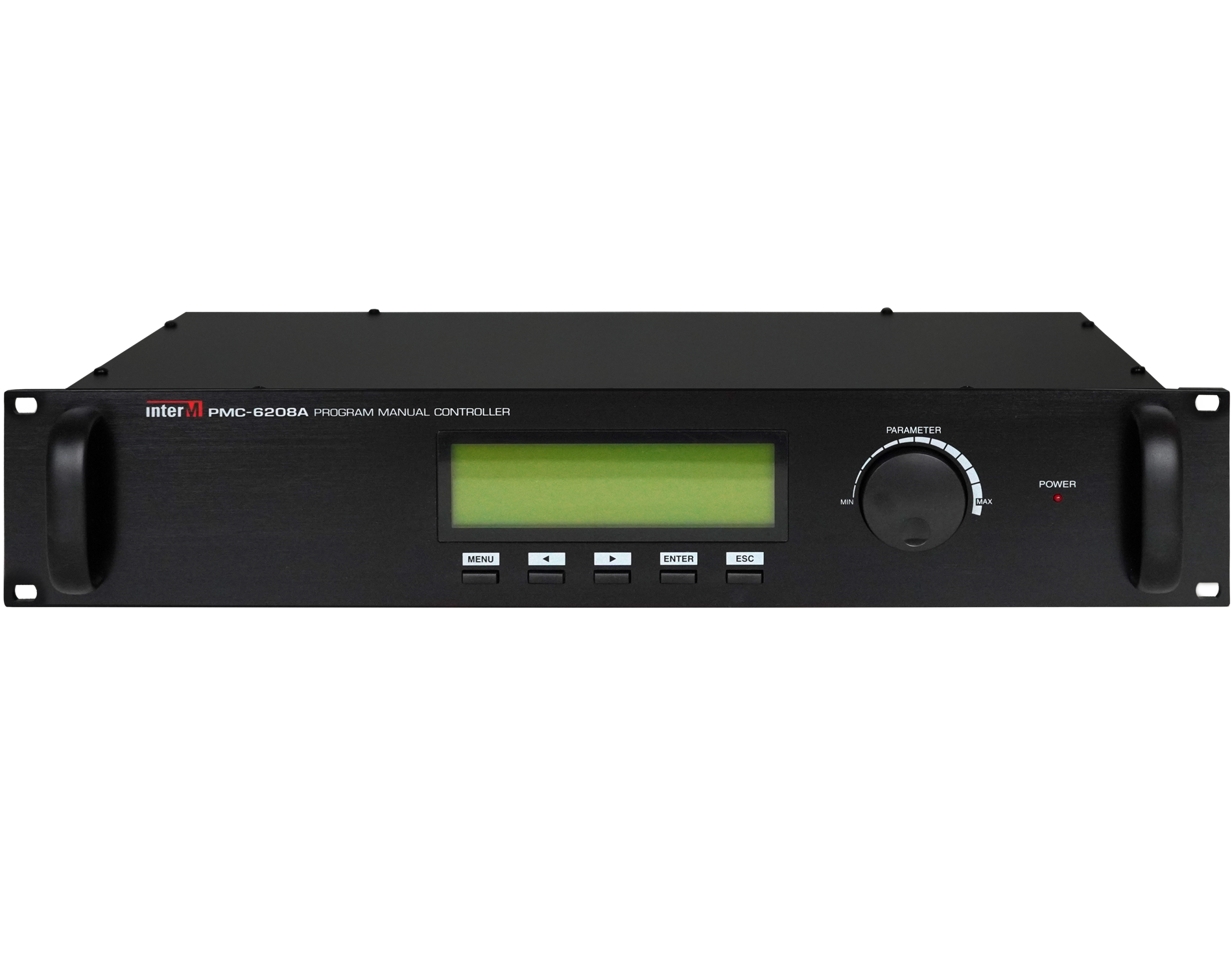

При помощи соответствующих кнопок, расположенных на лицевой панели PMC-6208A обеспечивается управление работой PX-6216. Для корректировки АЧХ и уровней аудиосигналов применяется специальный поворотный регулятор - валкодер

Подключение к компьютеру

С помощью управляющей программы "MS-6800", установленной на удаленном компьютере и блока DIB-6000, через интерфейс RS-485 осуществляется управление всеми режимами работы контроллера а также другого оборудования серии 6000

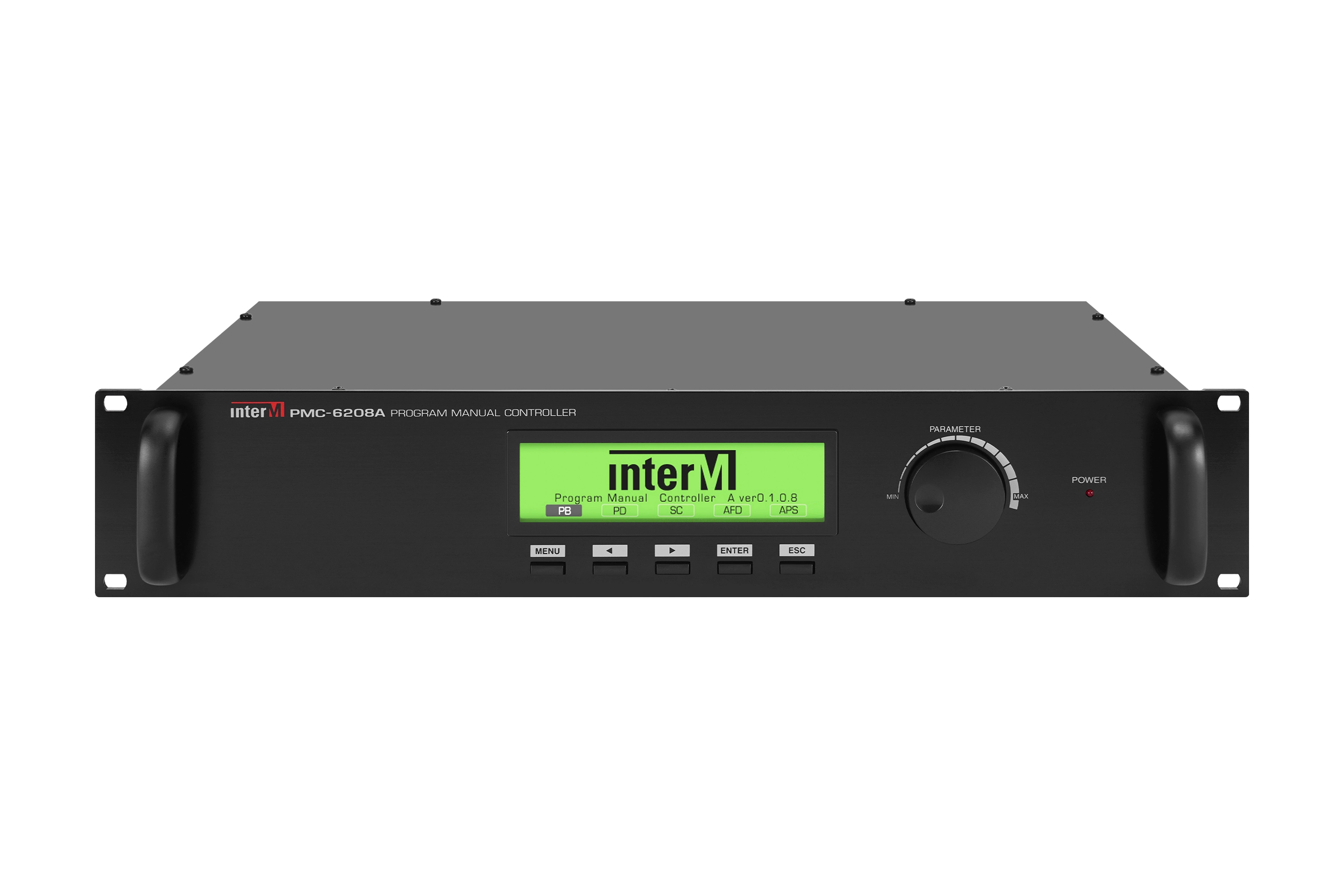

ЖК-дисплей

Наглядно отображает информацию о текущих настройках системы

Технические характеристики PMC-6208A

Режимы работы
АUTO, PMC, PC
Интерфейс управления
RS-485
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
2,4
Максимальная потребляемая мощность (24В), Вт
8
Количество установочных мест (в юнитах)
2U
Масса оборудования нетто, кг
3,4
Габаритные размеры оборудования (ШхВхГ), мм
482x88x314
Масса оборудования с упаковкой, кг
4,93
Габаритные размеры упаковки (Ш×В×Г), мм
575x190x455
