SC-6224

Блок контроля линий оповещения

Контролируемых линий 24
Напряжение питания 24 В

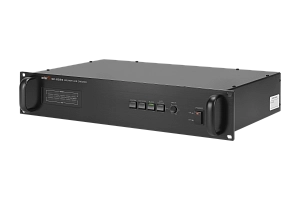

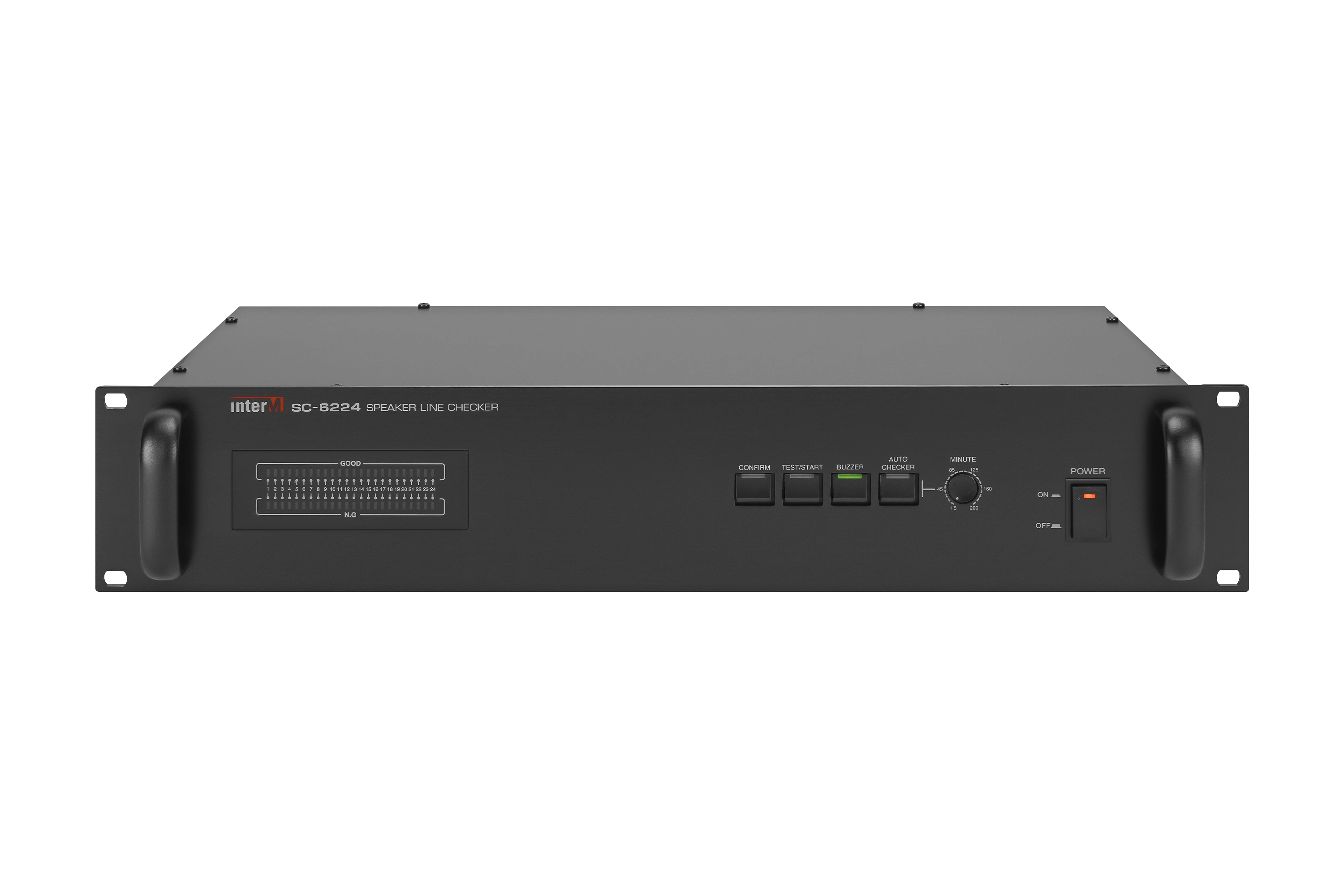

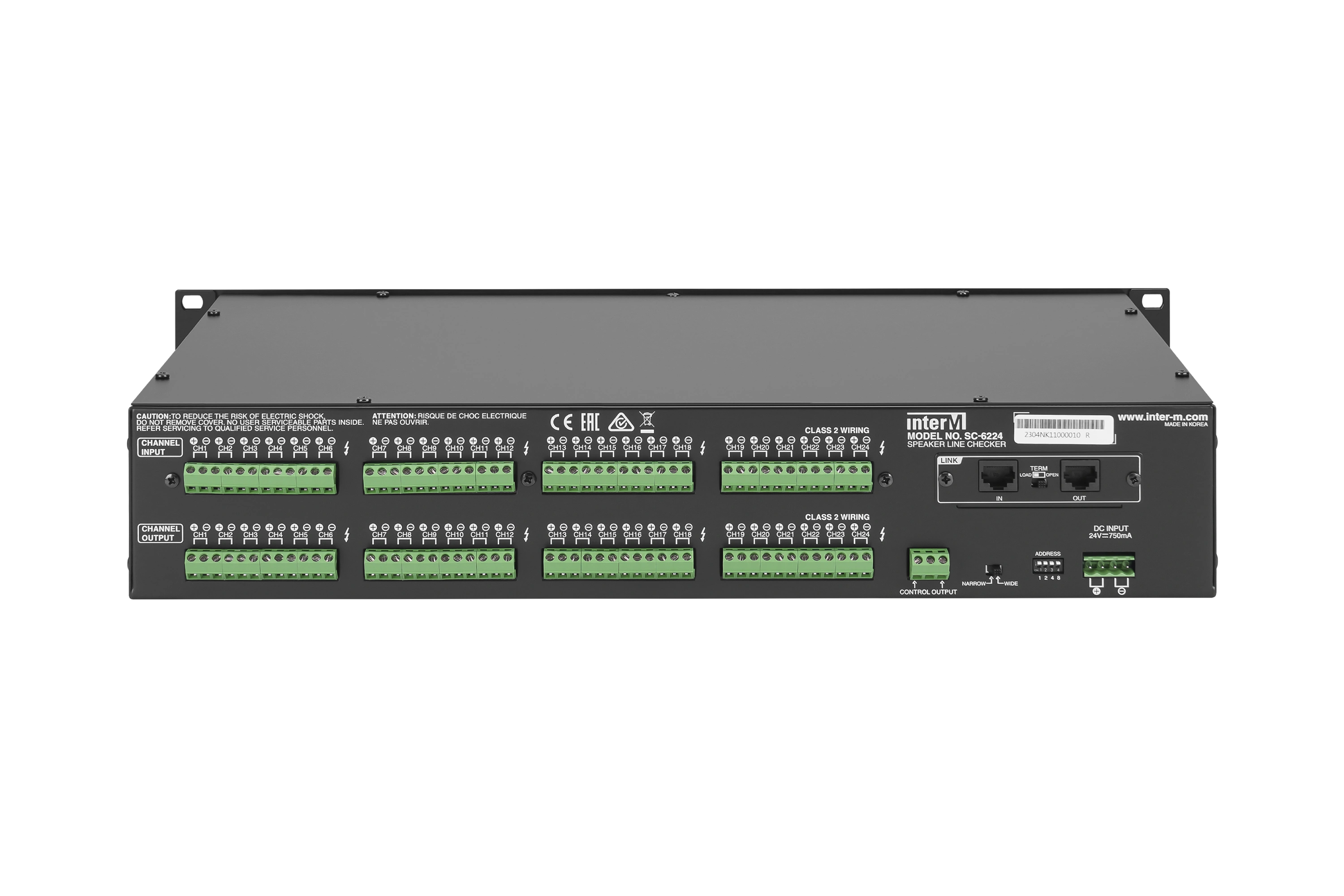

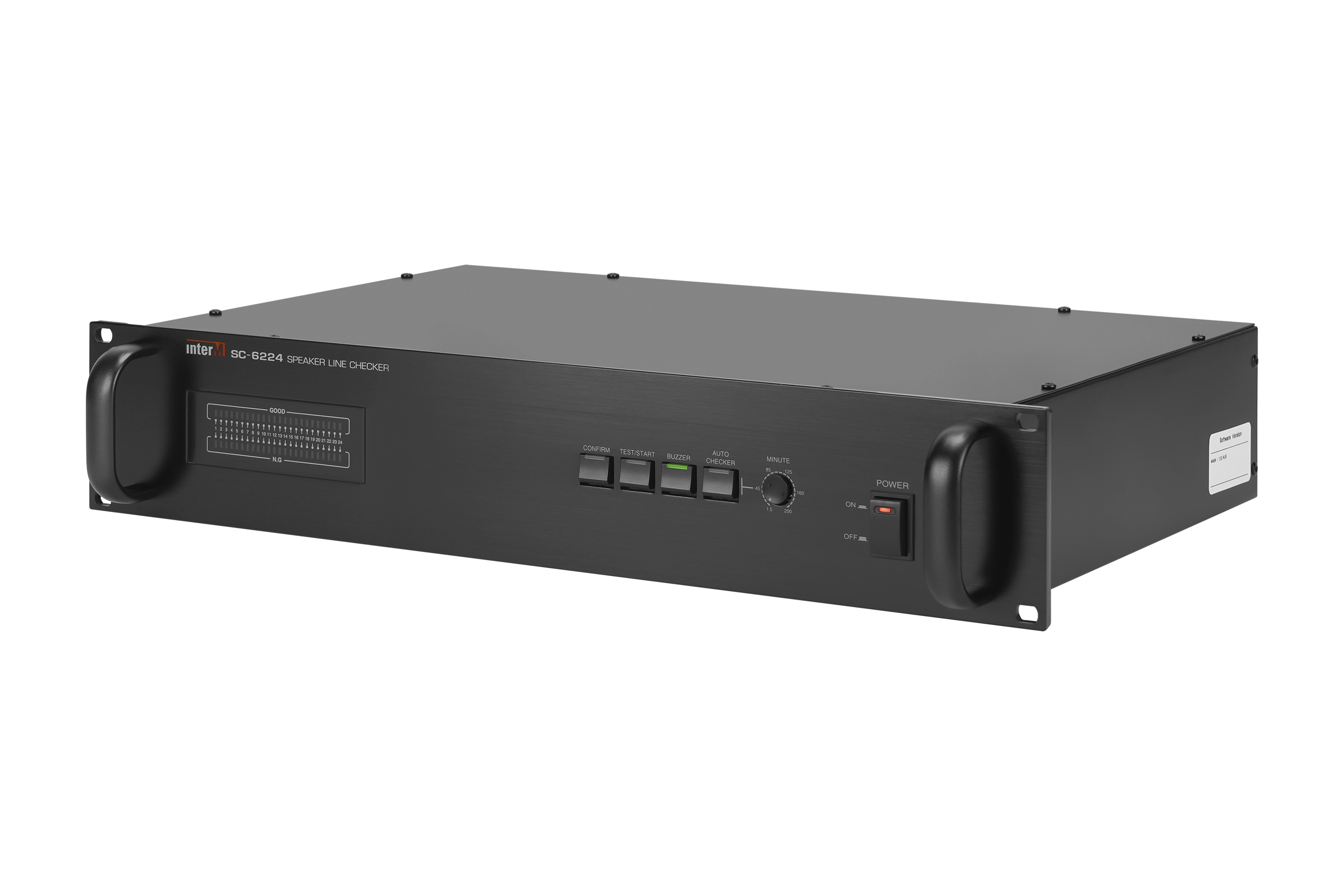

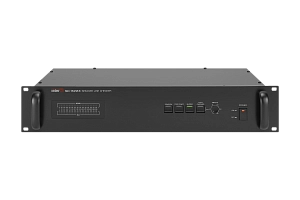

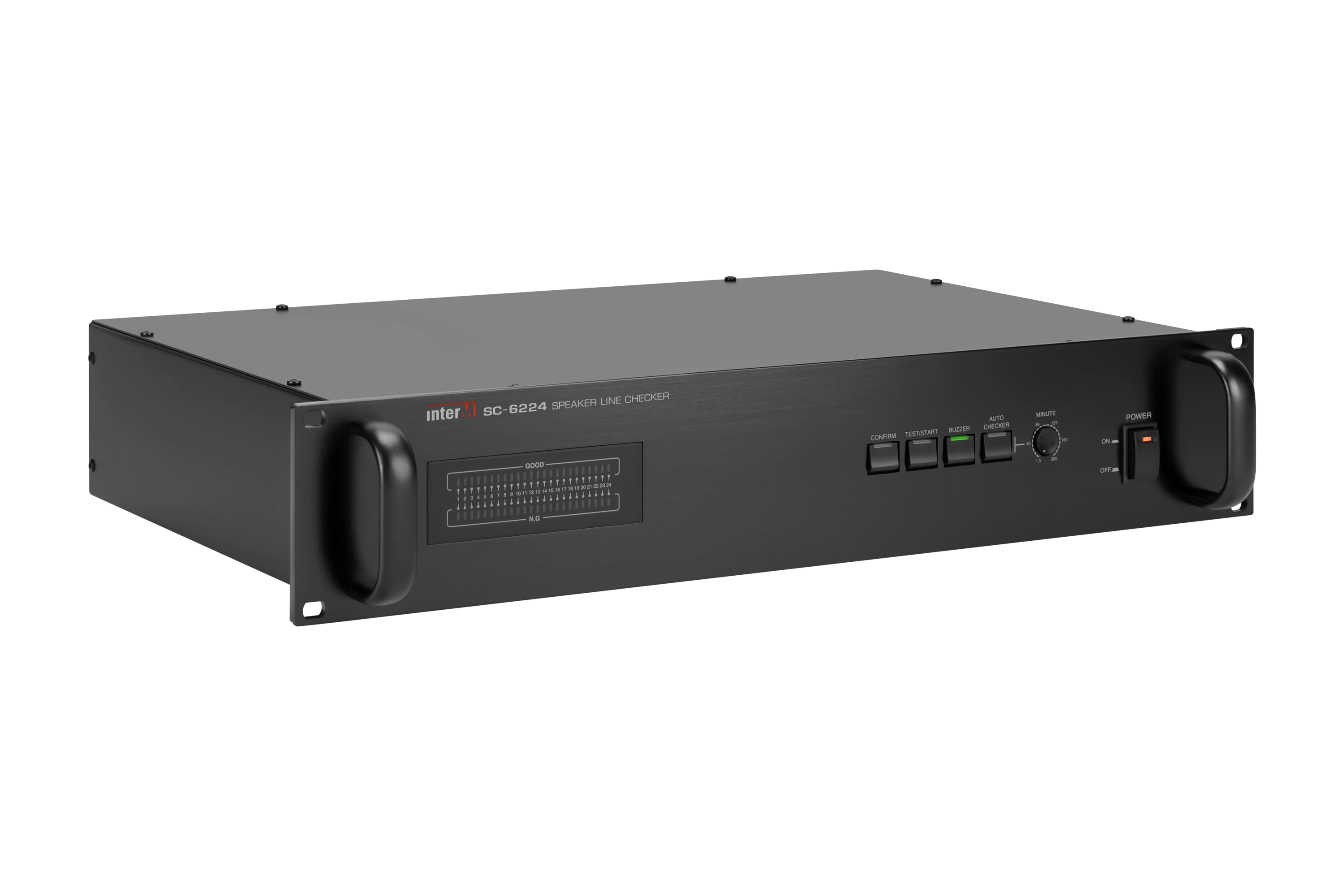

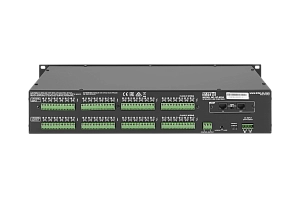

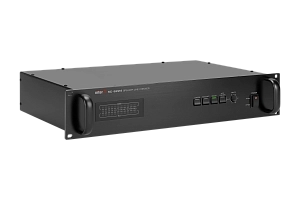

Блок контроля линий оповещения SC-6224

Блок контроля линий оповещения SC-6224 предназначен для тестирования от 1-й до 24-х линий трансляции, выполняет контроль линий на обрыв, короткое замыкание, изменение сопротивления. Устройство контроля линий оповещения имеет удобную систему звуковой и световой индикации.

Используемая измерительная схема SC-6224 может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %. Обнаружение любого из перечисленных состояний сопровождается включением звуковой сигнализации устройства.

Принцип работы блока контроля линий оповещения SC-6224 позволяет использовать его не только для контроля трансляционных линий, но и для любых соединительных линий, имеющих сопротивление в диапазоне 20...3000 Ом.

SC-6224 в составе системы оповещения 6000-й серии имеет возможность сопряжения с компьютером через интерфейс RS-485.

Дистанционный мониторинг и управление SC-6224 осуществляется с помощью программного обеспечения MS-6100 или MS-6800, входящего в комплект поставки головного оборудования системы оповещения.

Конструкция устройства предусматривает установку в стандартный 19' аппаратный шкаф.

Питание устройства контроля линий оповещения осуществляется от источника питания постоянного тока напряжением 24 В. В качестве источника питания может выступать блок PD-6359 или BC-224-28.

Функциональные возможности

Контроль 24 линий трансляции

Устройство обеспечивает контроль линий на обрыв, короткое замыкание, изменение сопротивления

Ручной и автоматический
режимы работы

Пользователь может установить автоматический режим работы устройства, а также вручную осуществлять тестирование в любой момент времени

Удалённый контроль и управление

С помощью компьютера и соответствующего программного обеспечения возможен удалённый контроль состояния и режима работы блока, а также выполнение оперативной проверки трансляционных линий

Регулировка периода тестирования

В автоматическом режиме периодичность тестирования регулируется от 1,5 до 200 минут

Звуковая и световая индикации

В устройстве предусмотрена звуковая и световая индикация состояния линий трансляции. В случае аварии на линии в устройстве включается звуковая сигнализация, которая может быть принудительно отключена пользователем

Управляющий «сухой контакт»

При обнаружении неисправности на линии, автоматически срабатывает реле, формирующее «сухой контакт», который может быть задействован для передачи сигнала на внешние системы или включения дополнительных устройств световой или звуковой сигнализации

Технические характеристики SC-6224

Режимы работы
Автоматический/ ручной
Количество контролируемых линий
24
Интервал тестирования, минут
1,5 ... 200
Время измерения, сек
< 0,1
Диапазон измеряемых сопротивлений, Ом
20 ... 3000
Частота тестового сигнала, кГц
20
Напряжение тестового сигнала, В
5
Интерфейс управления
RS-485
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
3,8
Максимальная потребляемая мощность (24В), Вт
4,3
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
2U
Масса оборудования нетто, кг
4,42
Габаритные размеры оборудования (ШхВхГ), мм
482х88х323
Масса оборудования с упаковкой, кг
5,7
Габаритные размеры упаковки (Ш×В×Г), мм
580х190х460
