PB-6207B

Зарядное устройство

Напряжение батареи 24 В
Максимальный ток заряда до 10А

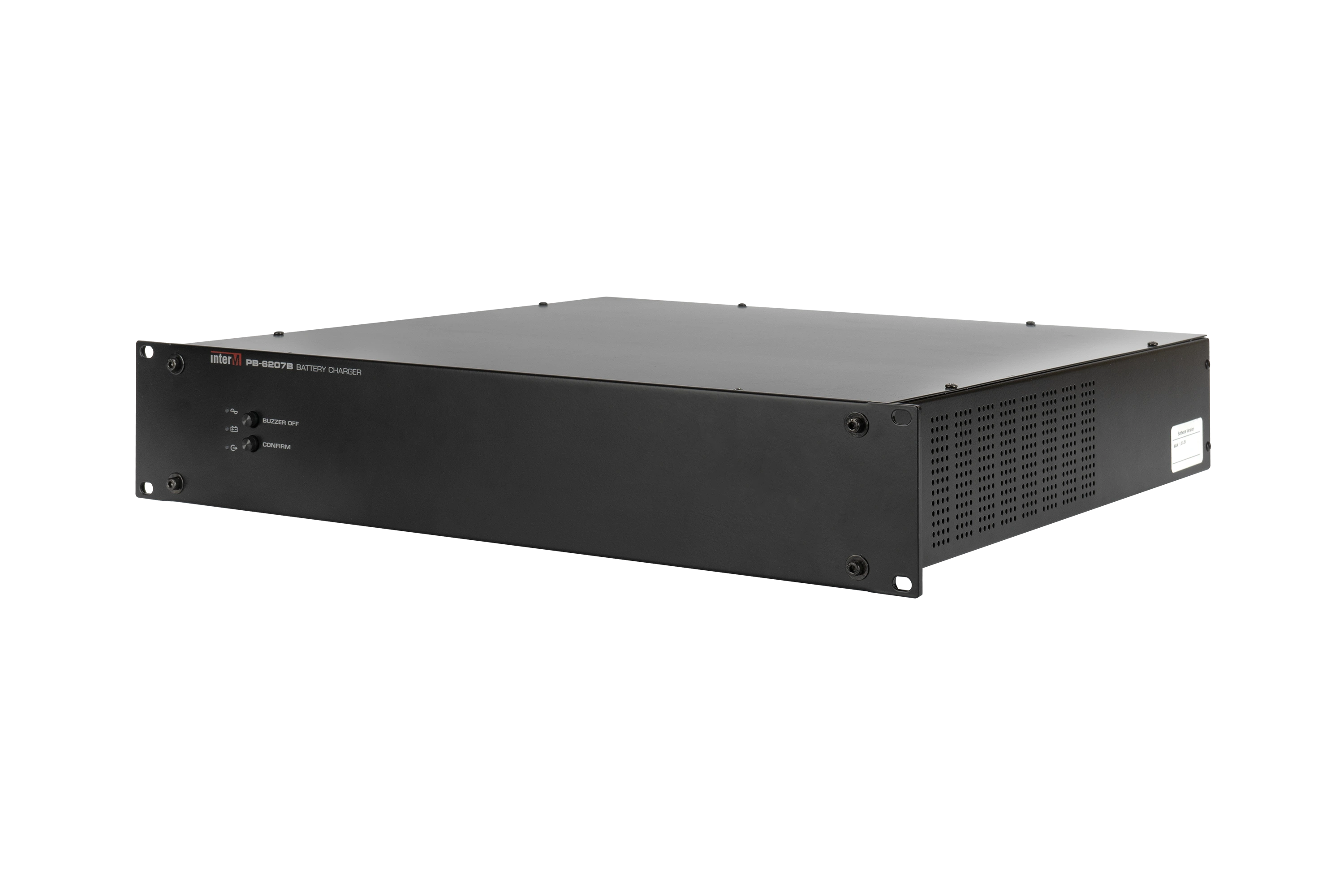

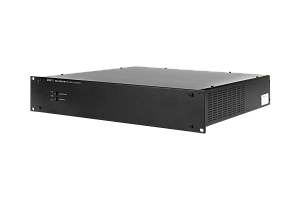

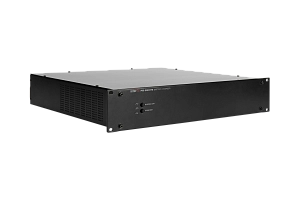

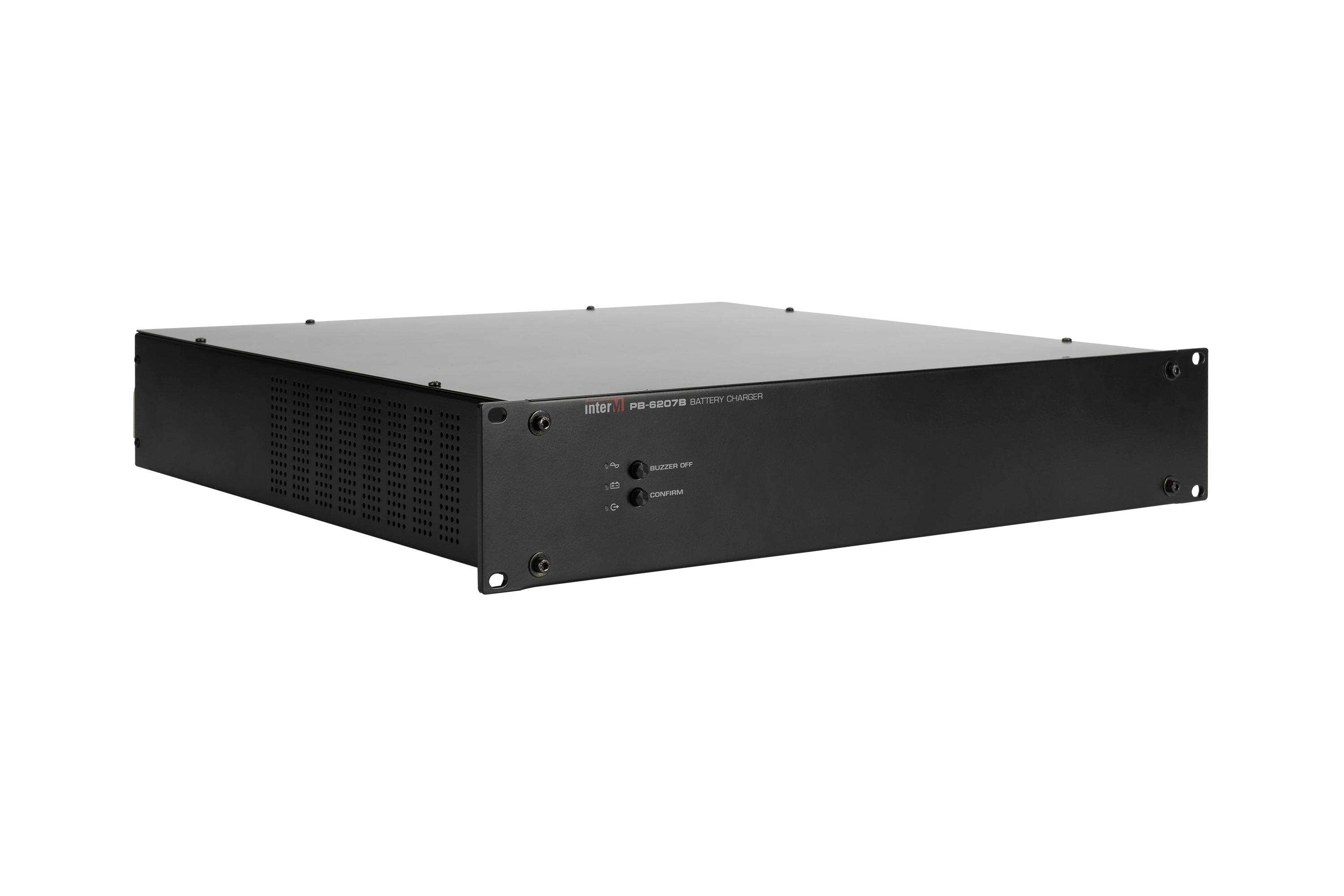

Зарядное устройство PB-6207B

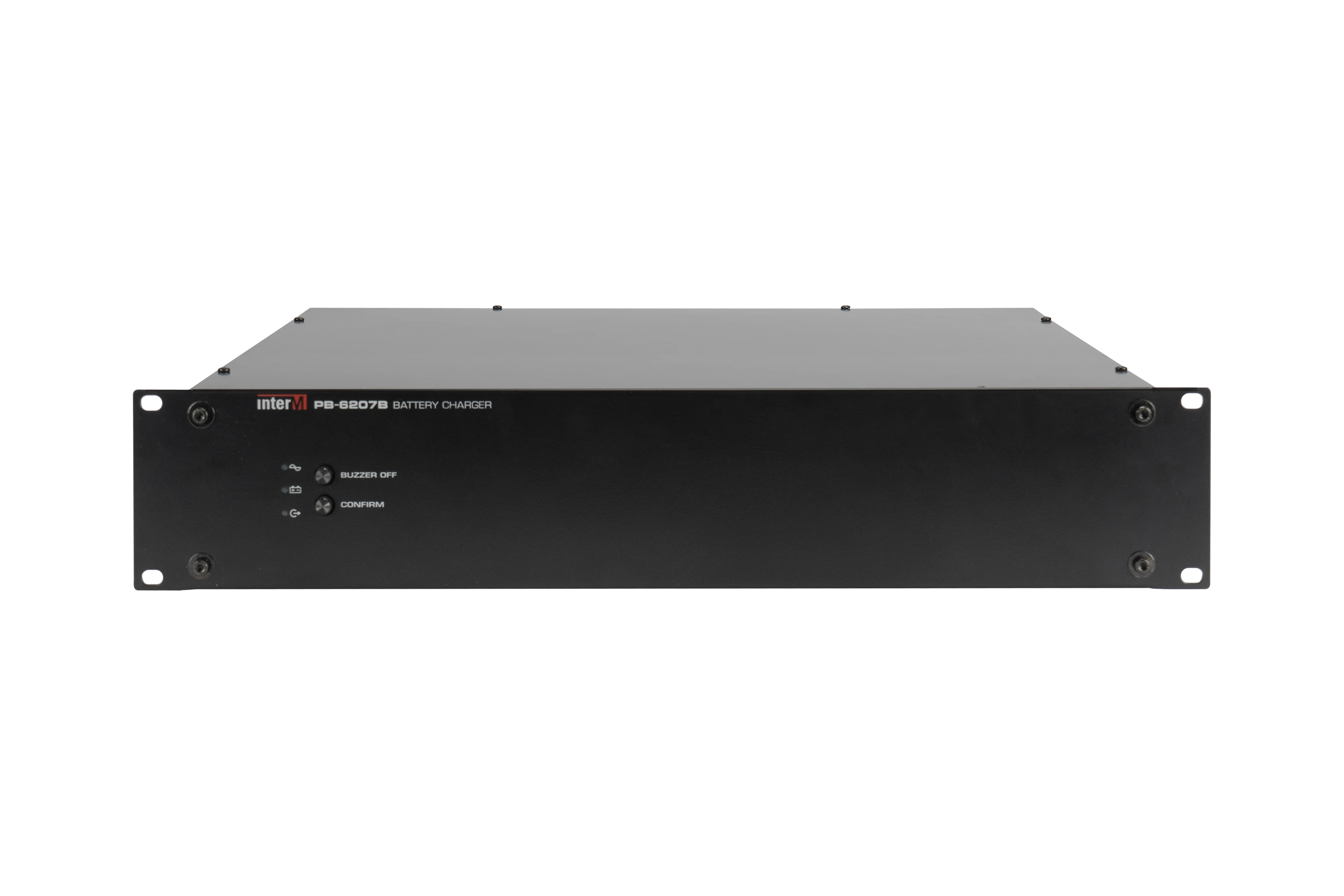

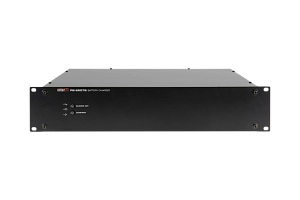

Резервное питание системы оповещения о пожаре производится от аккумуляторных батарей с напряжением 24 В. Блок PB-6207B поддерживает заряженное состояние аккумуляторных батарей, в его состав входит резервируемый источник питания на 24 В 10 А для питания неотключаемых нагрузок. Кроме этого, он осуществляет распределение резервного питания для блоков системы оповещения при отсутствии основного питания. Информация о состоянии питающих напряжений и внутренних источников напряжения отображается светодиодами на передней панели. Кроме того, при возникновении неисправностей или пропадании одного из питаний блок выдает звуковое предупреждение, которое можно отключить кнопкой на передней панели. PB-6207B позволяет также контролировать внутренний импеданс аккумуляторов и выдавать звуковой сигнал при выходе значения импеданса из разрешенного диапазона.

Конструкция блока PB-6207B предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности

Поддержание АКБ
в заряженном состоянии

Обслуживает аккумуляторные батареи напряжением 24 В (последовательно соединенные батареи суммарным напряжением 24 В)

Ток заряда до 10 А

Ток заряда зависит от напряжения на батареях. Максимальный ток заряда составляет 10 А

Интеллектуальный режим зарядки

Внутренними переключателями можно установить максимальный ток заряда при использовании АКБ различной емкости. Ток заряда автоматически корректируется в зависимости от степени заряда батарей.

Удаленный мониторинг работы

Программное обеспечение MS-6100/MS-6800 позволяет с удаленного компьютера выполнять мониторинг состояния PB-6207B

Выходные реле для контроля входных и выходных напряжений

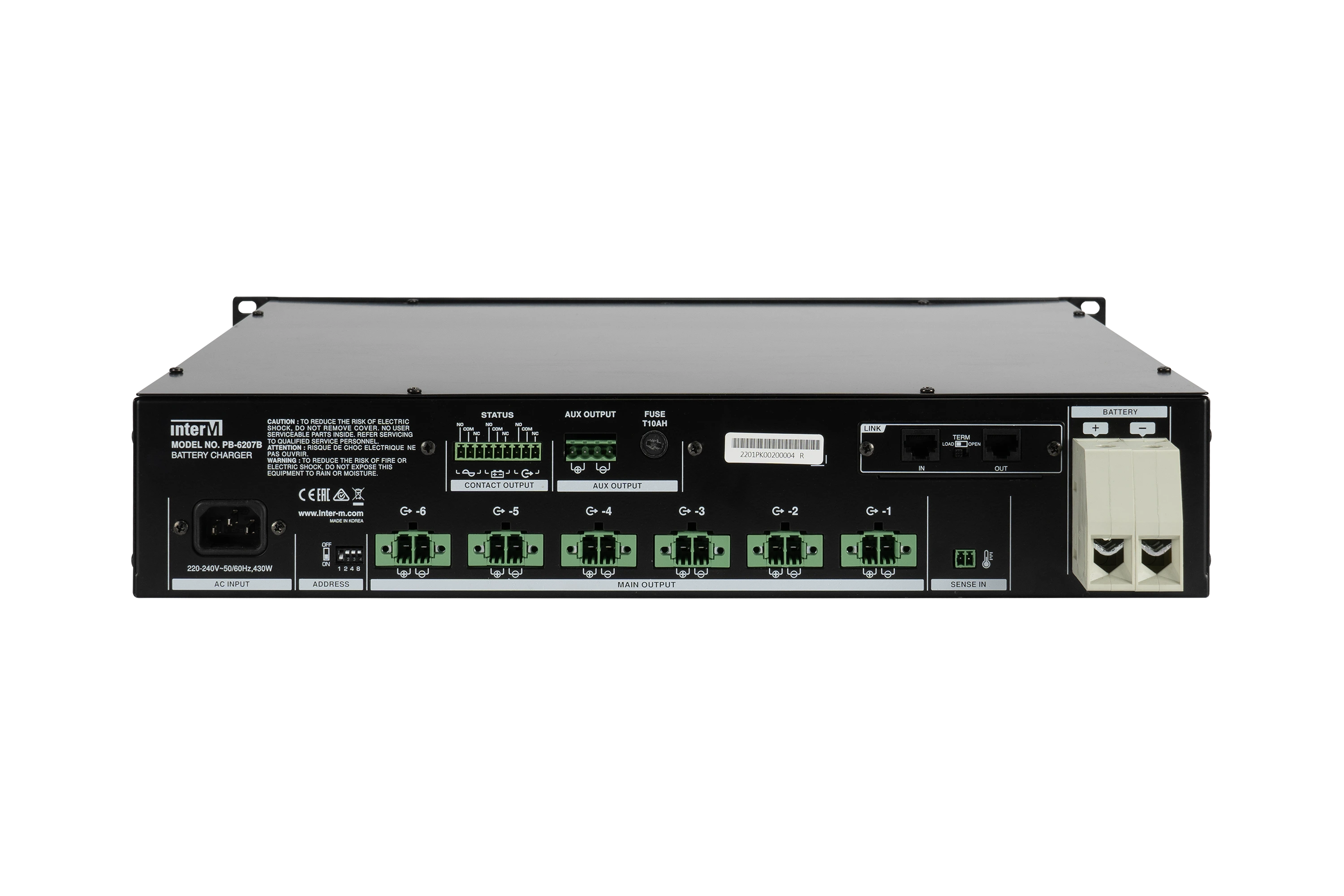

Три выходных реле с перекидными контактами сигнализируют о состоянии входного сетевого напряжения, напряжении источника 24 В и наличии/отсутствии АКБ

Контроль состояния АКБ

Прибор осуществляет периодический мониторинг состояния батарей и подает звуковой сигнал при критическом увеличении внутреннего импеданса АКБ

Технические характеристики PB-6207B

Максимальное напряжение заряда (при 25°С), В
27,3
Максимальный стартовый ток, А
10
Максимальный ток заряда, А
10
Выходное напряжение на выходе AUX, В
24,3
Максимальный ток на выходе AUX, А
10
Максимальный суммарный ток (выход AUX + ток заряда; приоритет выхода AUX), А
15
Максимальный ток на любом из основных выходов (1-6), А
40
Максимальный суммарный ток для всех основных выходов + выходе AUX, А
120
Напряжение питания
230В 50Гц
Максимальная потребляемая мощность (230В), Вт
460
Напряжение резервной батареи, В
24
Пороговое напряжение отключения заряда батареи, В
26,4
Диапазон рабочих температур, °С
–10 ...+40
Количество установочных мест (в юнитах)
2U
Масса оборудования нетто, кг
6,3
Габаритные размеры оборудования (ШхВхГ), мм
482х88х424
Масса оборудования с упаковкой, кг
7,9
Габаритные размеры упаковки (Ш×В×Г), мм
575х185х460
