PV-6232A
Цифровой магнитофон
| Резервное питание | 24 В |

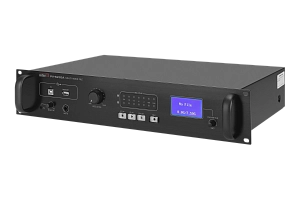

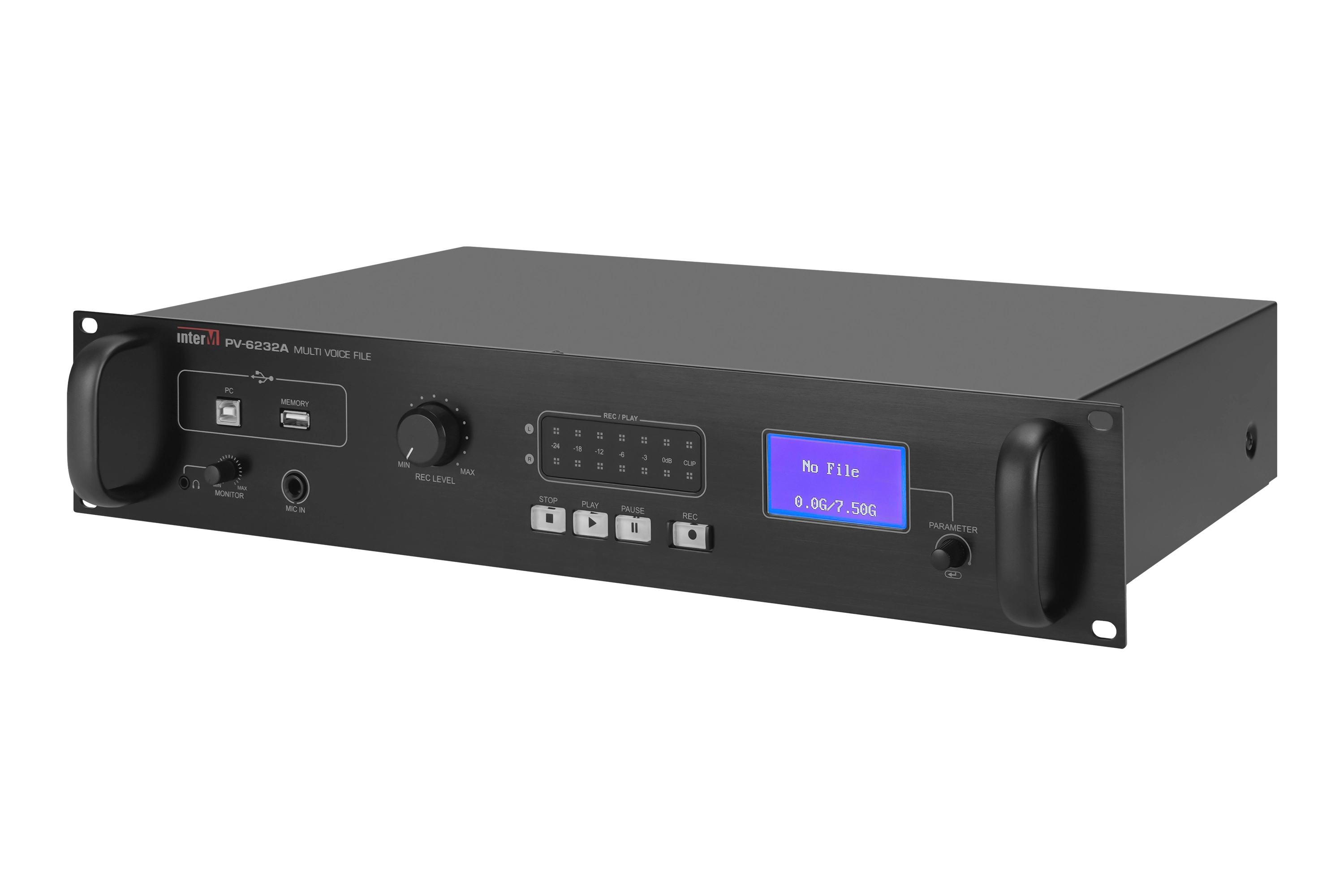

Цифровой магнитофон PV-6232A
Цифровой магнитофон предназначен для воспроизведения аудиофайлов в трансляционных и профессиональных звуковых системах.
Цифровой магнитофон PV-6232A позволяет воспроизводить аудиофайлы форматов MP3, FLAC, OGG, WAV, WMA с SD-карты, объемом до 32 Гб. Совместно с другим трансляционным оборудованием Inter-M PV-6232А может использоваться для воспроизведения файлов тревожных сообщений, сообщений рекламного и служебного характера, музыкальных записей по расписанию.

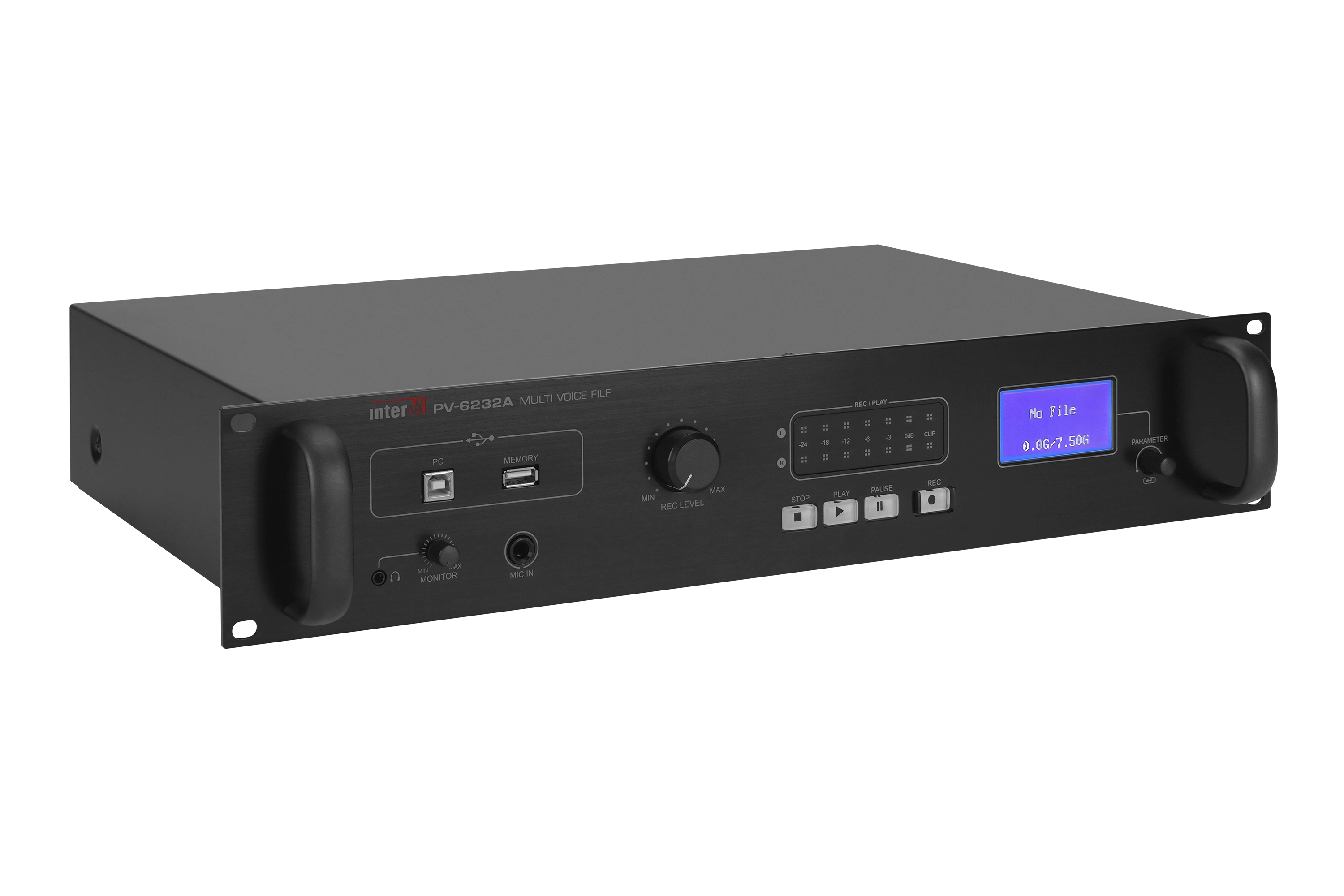

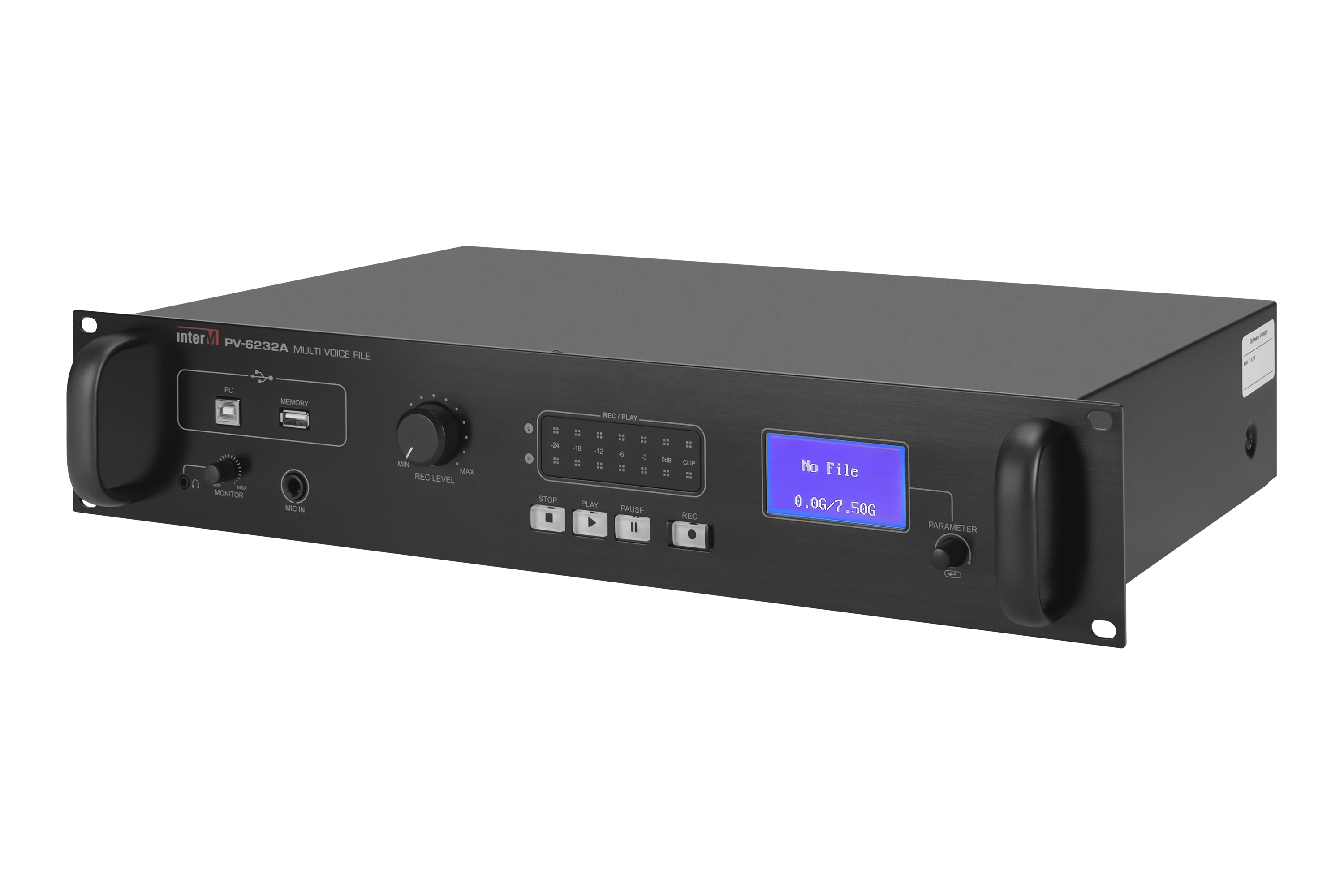

Для загрузки аудиофайлов с компьютера на SD-карту предусмотрен USB-порт типа 'B', расположенный на передней панели магнитофона, воспроизведение аудиофайлов с внешнего накопителя возможно с помощью USB-порта типа 'А'.

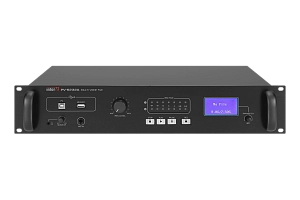

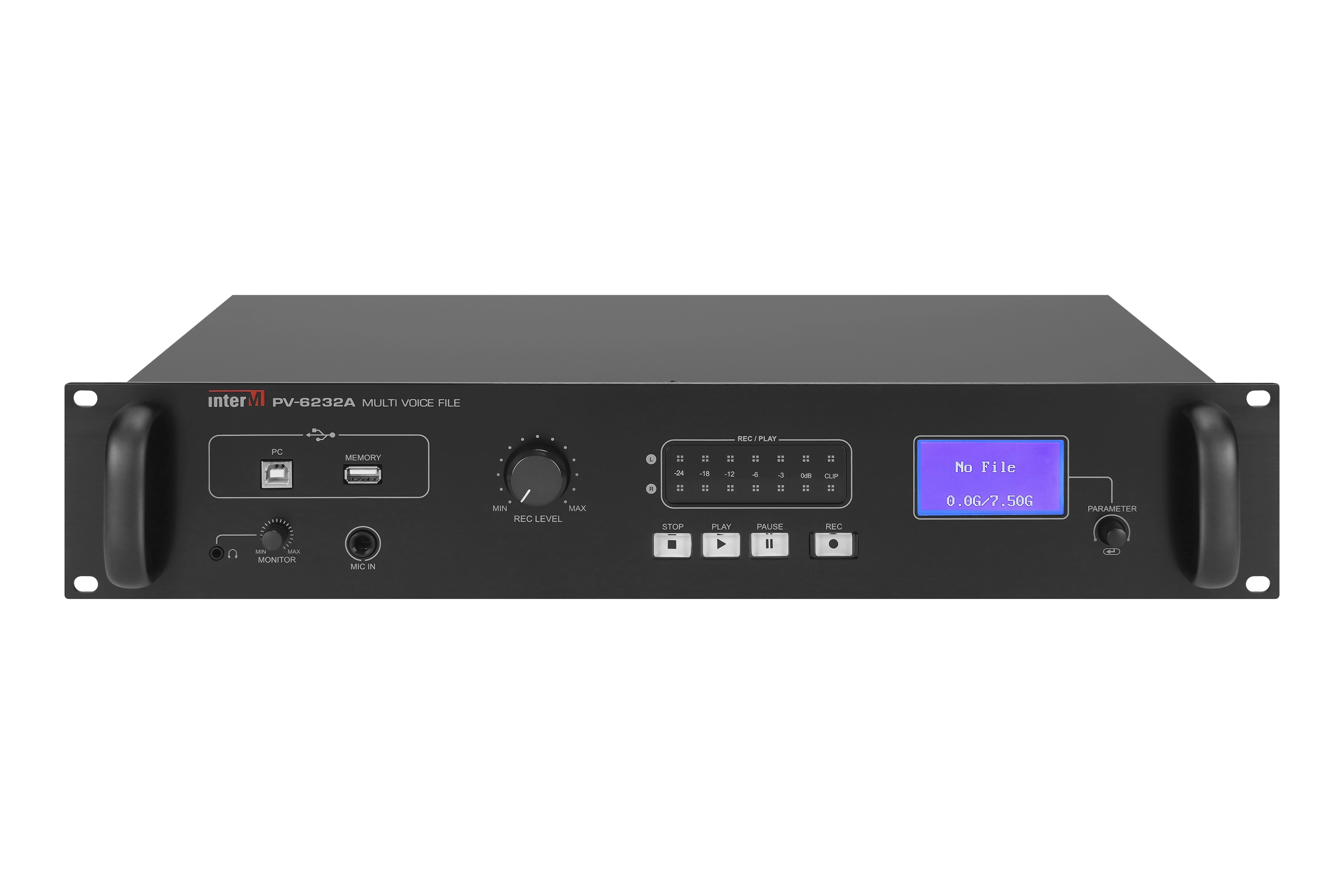

Для отображения меню настроек и параметров воспроизведения предусмотрен графический ЖК-дисплей.
Для записи аудиосигналов от внешних источников предусмотрен микрофонный и линейные входы с регулятором уровня записи. Качество воспроизводимого звукового сигнала можно контролировать при помощи наушников, подключаемых к разъему на передней панели устройства.

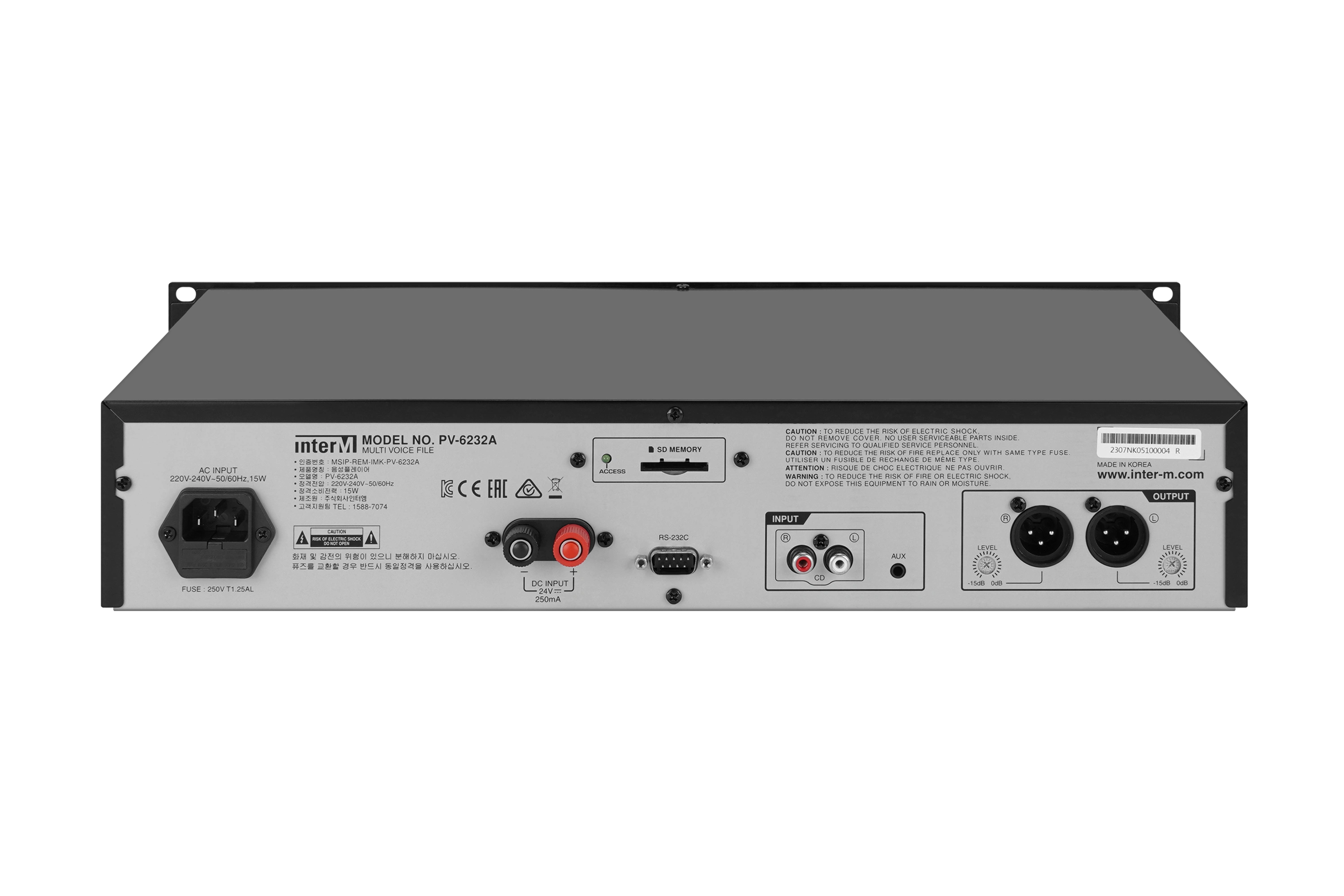

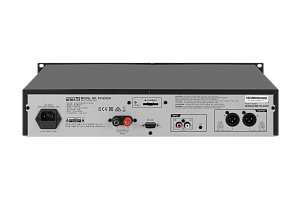

PV-6232A может использоваться в звуковых моно- и стереосистемах - для этого он оснащен двухканальным линейным выходом с разъемами типа XLR.

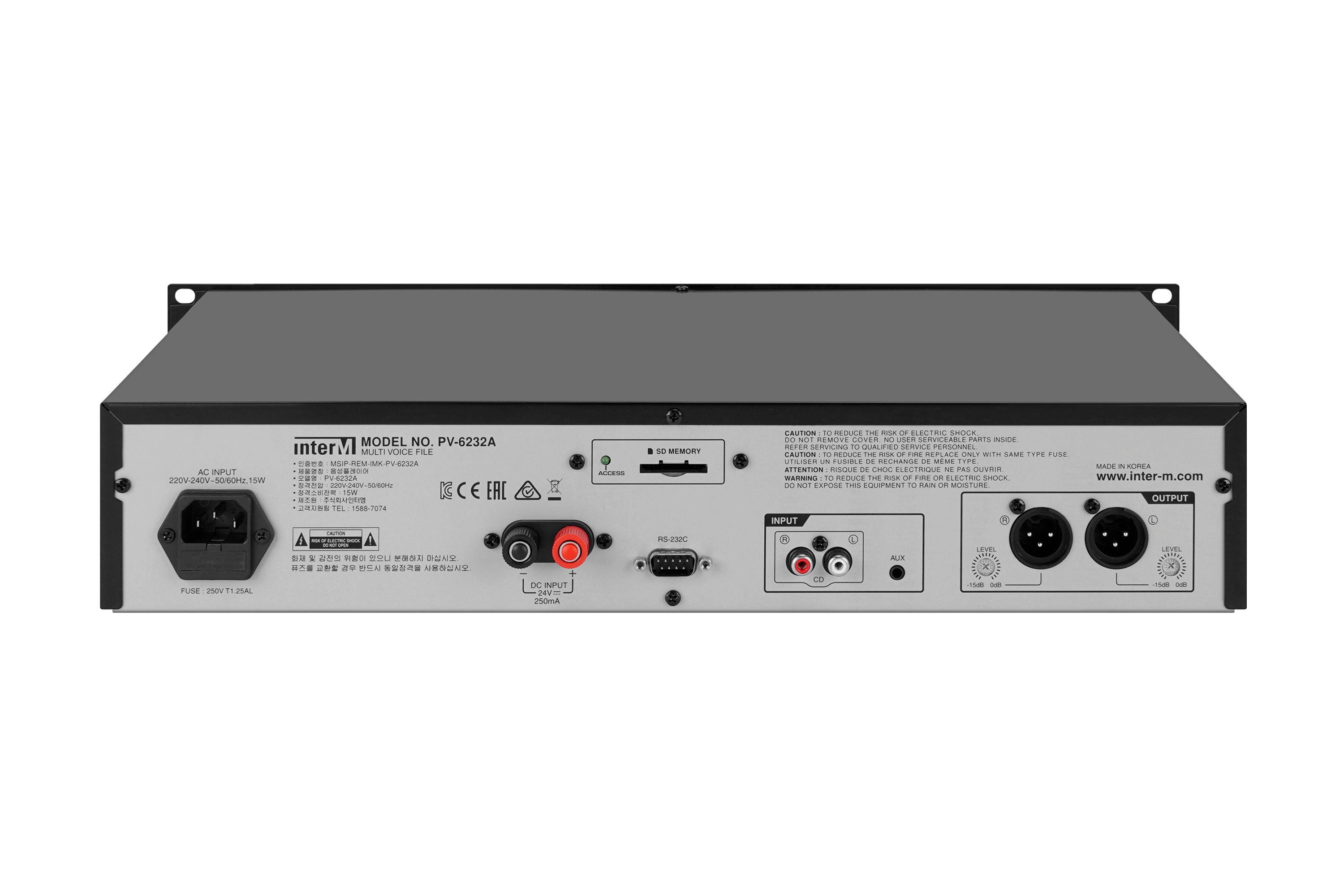

Интерфейс RS-232 используется для управления воспроизведением по сигналам от программируемого недельного таймера PW-6242В, маршрутизатора тревожного оповещения ER-6116, матричного аудиоконтроллера PX-6216.
Функция автозапуска обеспечивает возможность использования цифрового магнитофона в качестве источника тревожного оповещения и управления эвакуацией. Маршрутизатор тревожного оповещения ER-6116 позволяет реализовывать с помощью цифрового магнитофона различные алгоритмы оповещения и эвакуации людей (требование СП3.13130.2009 для 5-го типа СОУЭ).
Устройство предусматривает установку в 19' аппаратный шкаф. Питание осуществляется от сети 220 В 50 Гц или от источника постоянного тока напряжением 24 В.
Функциональные возможности
Автоматический запуск воспроизведения
В магнитофоне PV-6232A предусмотрена функция автоматического воспроизведения из памяти аудиофайла с тревожным сообщением, позволяющая применять PV-6232A в системах автоматического оповещения о пожаре
Питание от EP-6216 в режиме источника тревожного оповещения
При использовании магнитофона в качестве источника тревожного сообщения, питание 24 В подается от блока тревожной сигнализации EP-6216 и является основным (к сети 220В блок не подключается)
Управление воспроизведением
Осуществляется через последовательный интерфейс RS-232 по сигналам от программируемого недельного таймера PW-6242В, маршрутизатора тревожного оповещения ER-6116, матричного аудиоконтроллера PX-6216. В связке с ER-6116 позволяет реализовывать различные алгоритмы оповещения и эвакуации людей (требование СП3.13130.2009 для 5-го типа СОУЭ)
Запись аудиофайлов
Осуществляется на SD-карту памяти объемом до 32 Гб. В формате MP3 от внешних источников, например, микрофона или MP3-проигрывателя, подключенных к соответствующим аудиовходам. В форматах MP3, FLAC, OGG, WAW с компьютера через порт USB тип B на лицевой панели магнитофона
Воспроизведение аудио файлов
Магнитофон поддерживает воспроизведение звуковых файлов в форматах MP3, FLAC, OGG, WAW с SD-карты памяти. С внешнего USB flash-накопителя, подключаемого к USB порту тип A, магнитофон читает только MP3 файлы
LCD-дисплей
Отображает режимы работы устройства
Технические характеристики PV-6232A
Развернуть всеРазъемы подключения
Способ установки
в стандартную стойку 19"

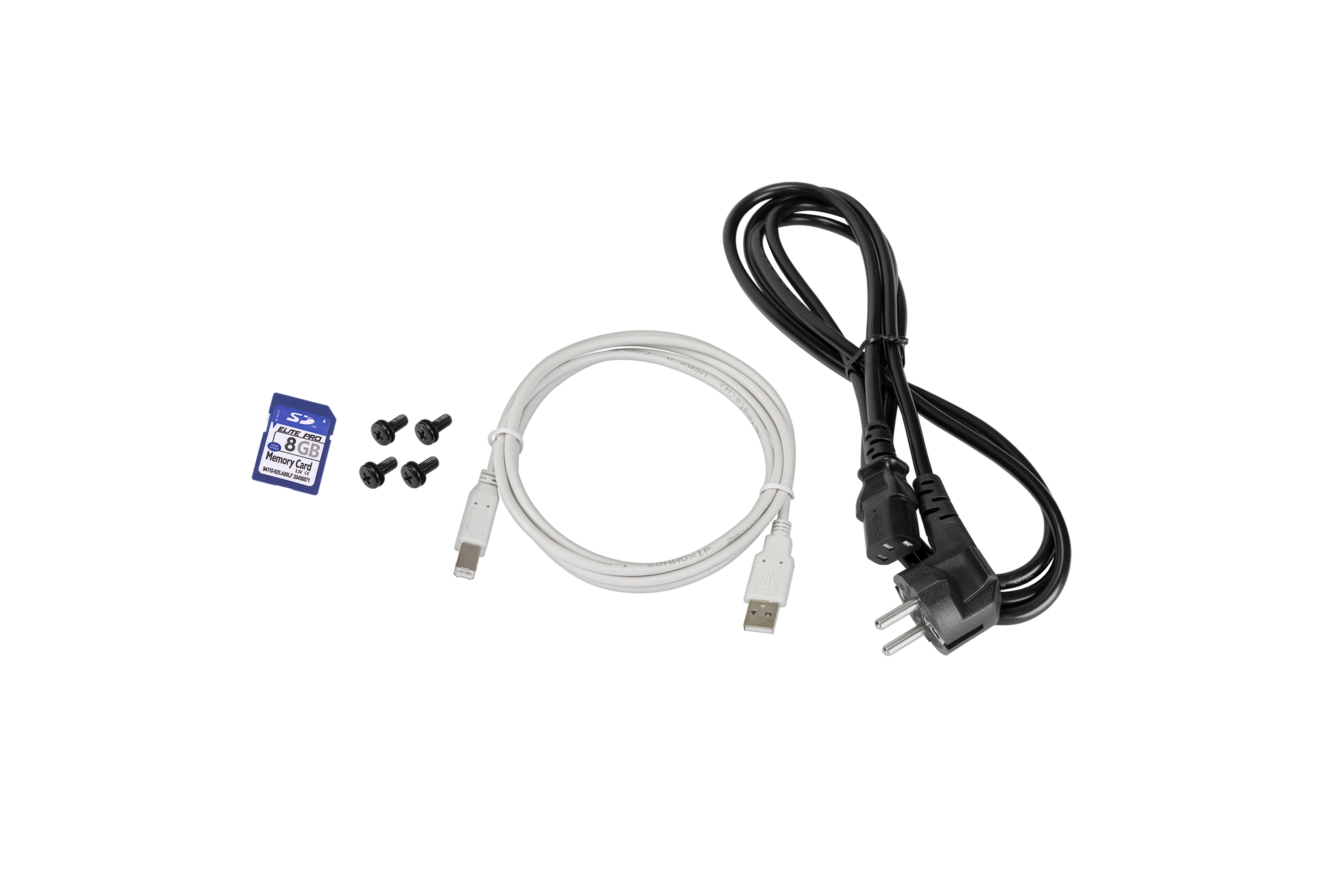

Комплектация

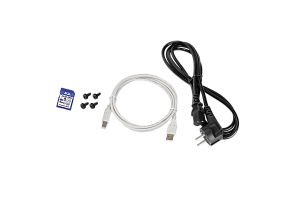

Блок 1 шт., комплект крепежа для установки блока в аппаратный шкаф, кабель USB-A - USB-B, сетевой кабель питания, руководство пользователя
Скрыть
-
Подскажите, пожалуйста, почему не запускается сообщение при включении питания на цифровой магнитофон PV-6232A?
Для магнитофона PV-6232A автоматический запуск сообщения определяется функцией AUTO PLAY. Проверить статус данной функции можно через меню PV-6232A с помощью ручки PARAMETER на передней панели. Если функция включена, но сообщение все равно автоматически не запускается при включении магнитофона, возможно отсутствует само сообщение или оно неправильно названо. Сообщение хранится на съемной SD-карте в папке AUTOPLAY, имя сообщения должно быть EMORG.mp3
-
Не запускается в автоматическом режиме воспроизведение звукового файла на цифровом магнитофоне PV-6232. Со структурой папок, названием файлов все в порядке, питание на зажимы 24 вольта подается.
Здравствуйте! Проверьте состояние функции Auto Play, для этого зажмите кнопку Repeat и переведите функцию в положение ON. Также нужно убедится, что в дежурном режиме у магнитофона PV-6232 отсутствует питание, то есть кабель питания 220 В полностью отключен, а клеммы 24 В подключены к выходным клеммам 24 В блока EP-6216.
-
Как именовать файлы и в какую папку их загружать для работы стойки оповещения по сценариям с воспроизведением разных файлов при различных сценариях? Оборудование PV-6232A и PX-6216. Через сервер MS-6800 сценарии созданы, тревоги отрабатывают, но звуковые файлы не запускаются.
Для звуковых файлов, используемых в оповещении по сценарию, в название необходимо добавить префикс «001» — «099» (перед именем). Также можно называть файлы просто по номерам: 001.mp3, 002.mp3 и т.д. Загружать файлы можно прямо в корень SD-карты.
