RG-6116

Блок коммутации

Зон трансляции 16
Напряжение питания 24 В

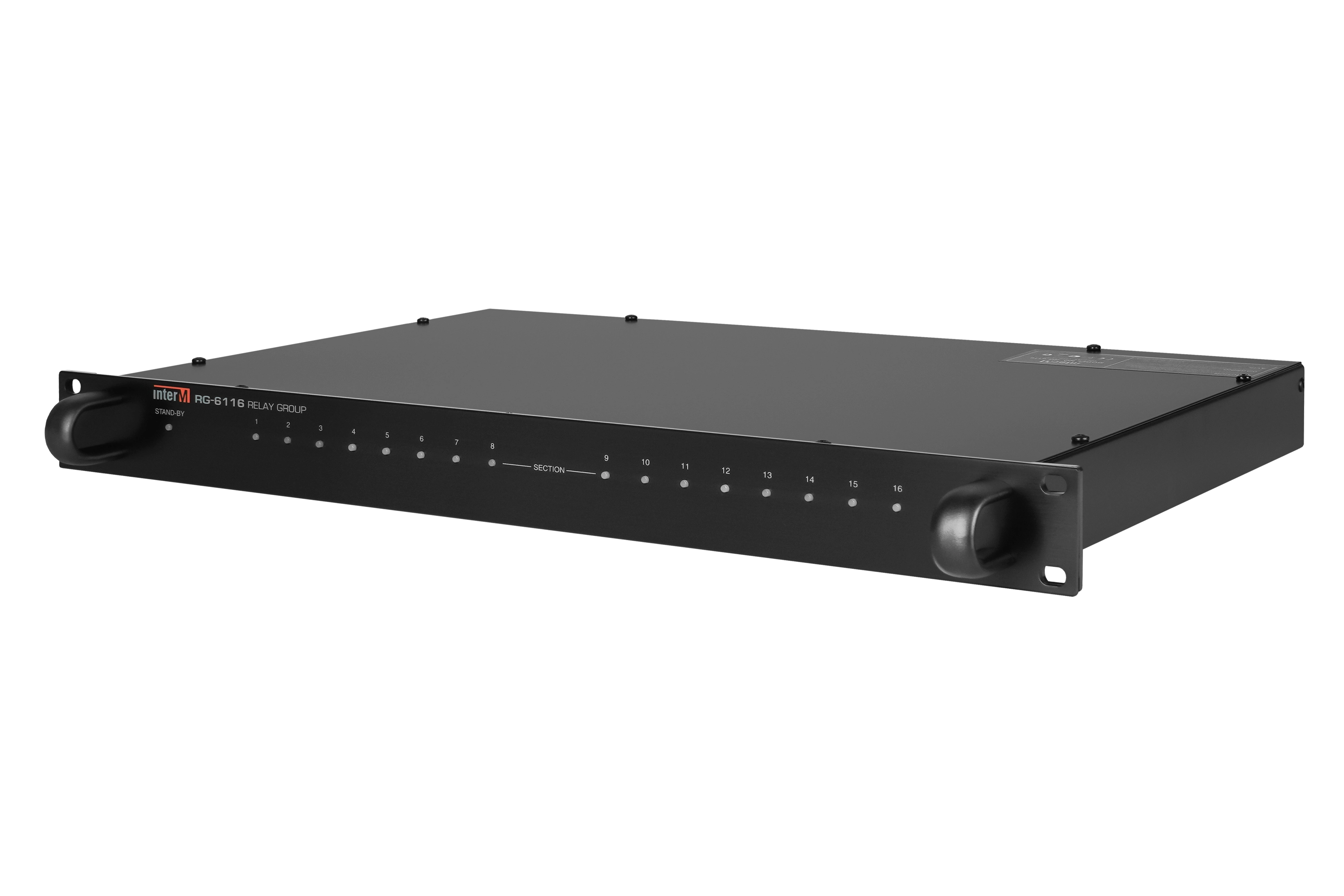

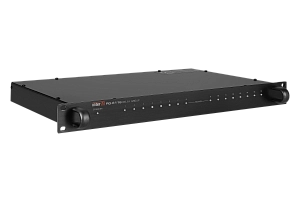

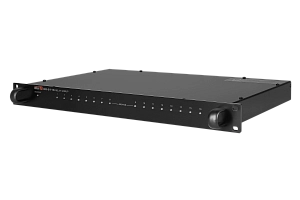

Блок коммутации RG-6116

Блок коммутации RG-6116 предназначен для использования в составе систем оповещения о пожаре и громкоговорящей связи и обеспечивает распределение усиленного аудиосигнала на 16 зон трансляции.

Блок RG-6116 имеет два режима работы, которые обеспечивают коммутацию зон для трансляции от неприоритетных источников звука и для экстренного оповещения, которое имеет наивысший приоритет в системе. Для коммутации зон предусмотрены два управляющих входа, соответствующие двум режимам работы RG-6116.

Коммутационный блок RG-6116 позволяет организовать трёхпроводные трансляционные линии для подключения аттенюаторов ATT-03 и ATT-30, при этом обеспечивается трансляция тревожного оповещения на максимальной громкости, независимо от положения регулятора громкости аттенюатора.

Питание RG-6116 осуществляется от источника постоянного тока, напряжением 24 В, например, от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф и занимает в нём одно установочное место.

Функциональные возможности

Коммутация 16-ти линий

Позволяет коммутировать как стандартные двухпроводные линии громкоговорителей, так и трехпроводные линии для аварийного оповещения

Индикация состояния

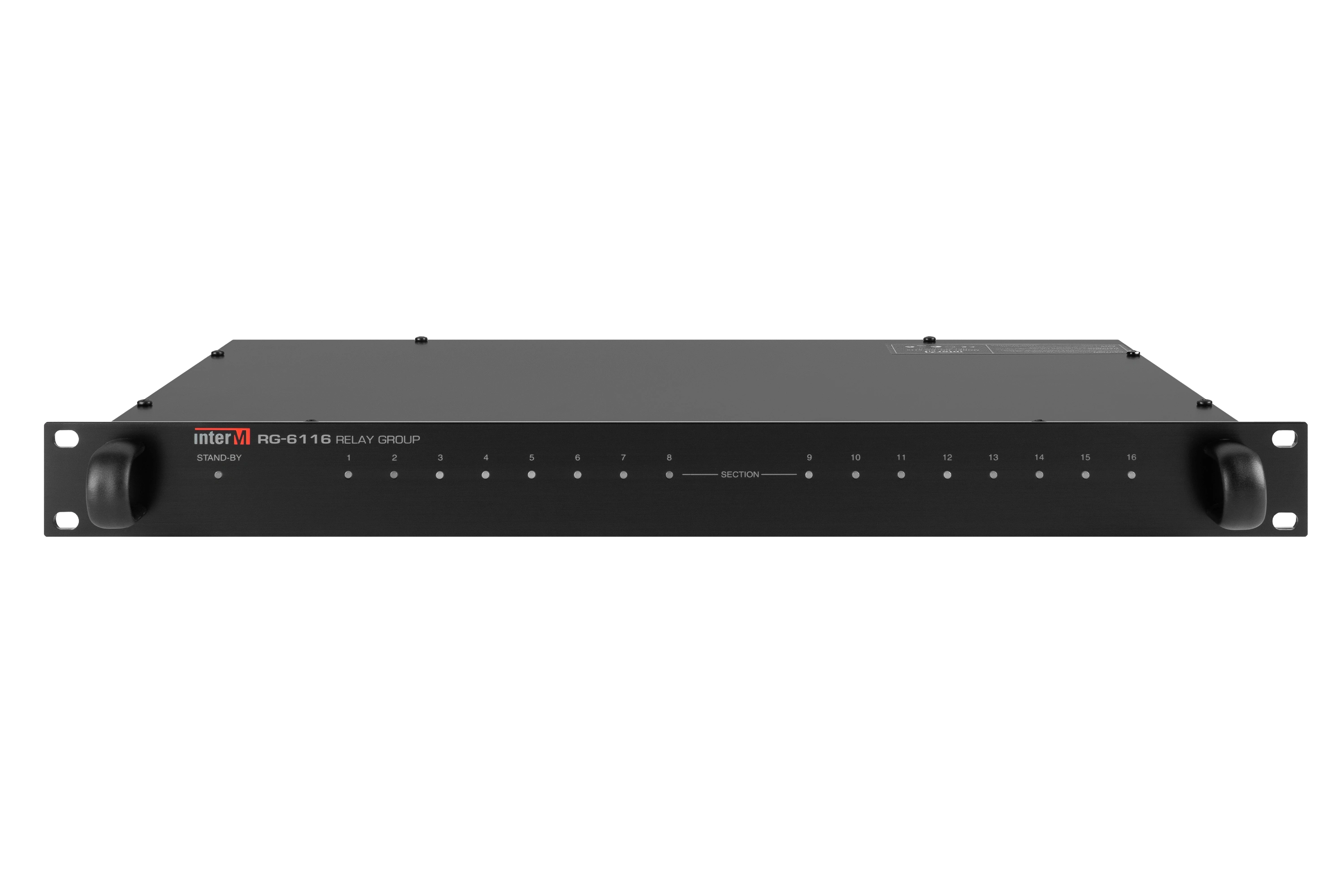

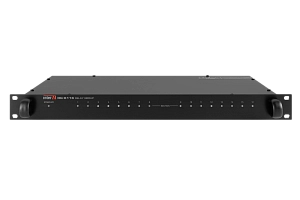

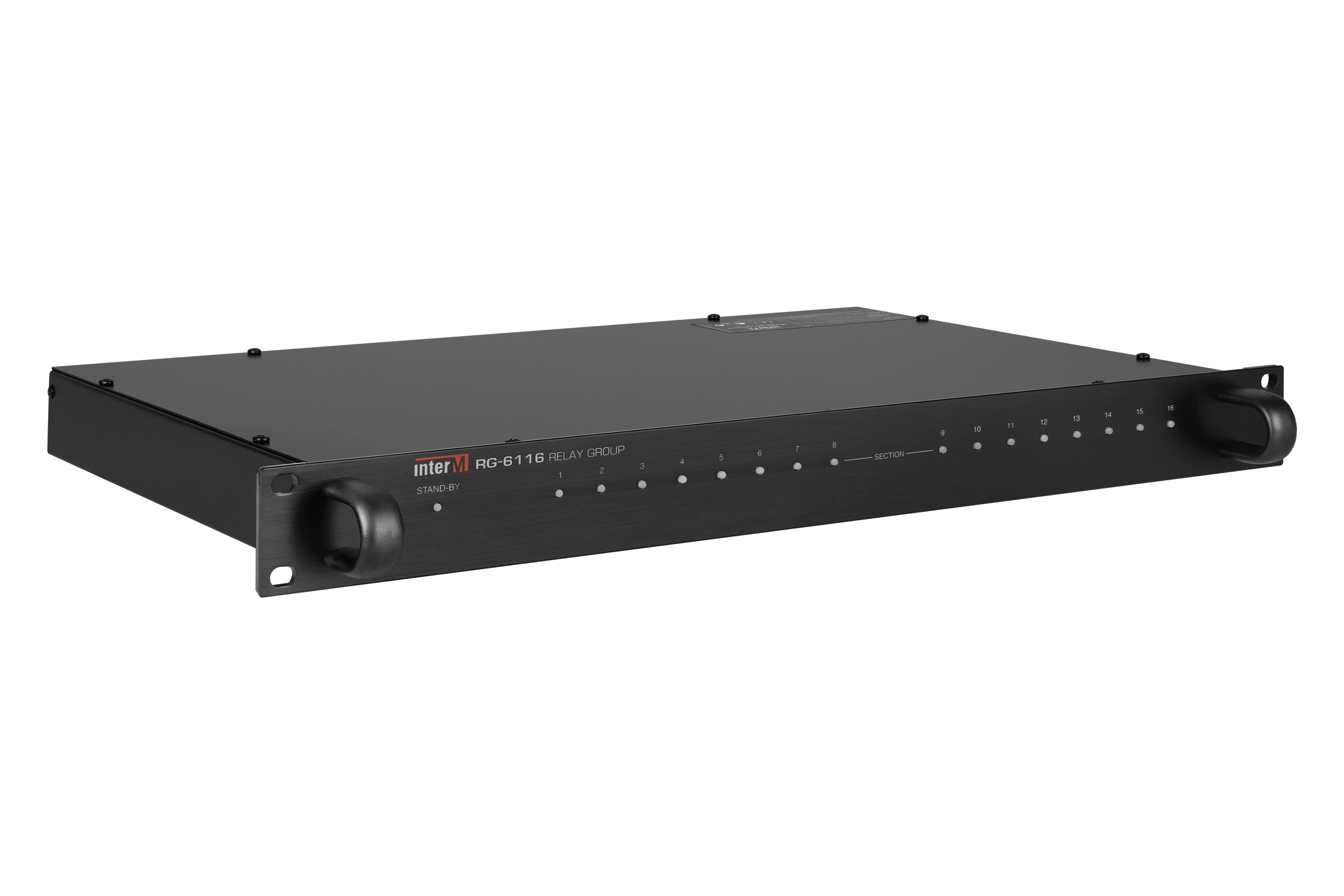

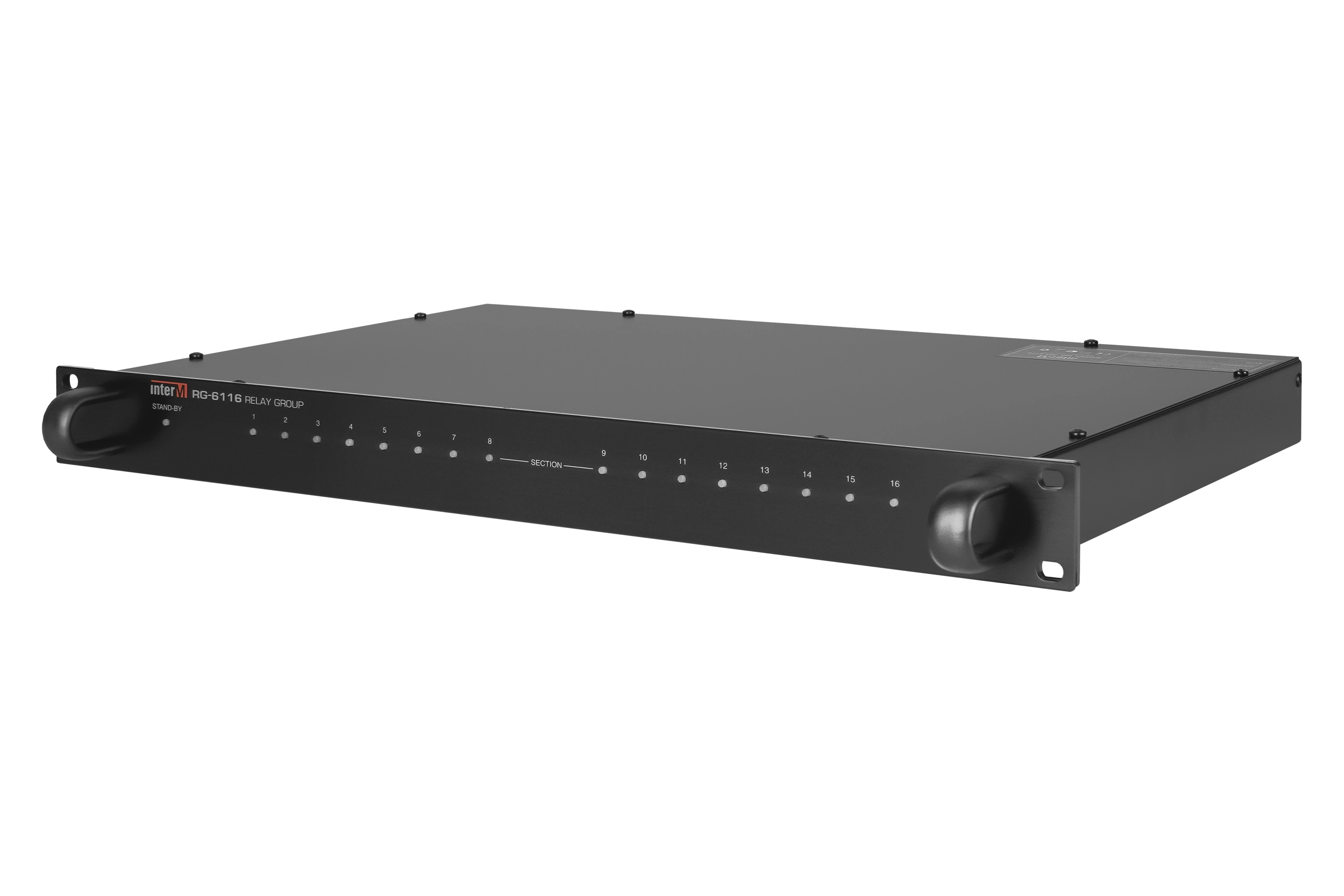

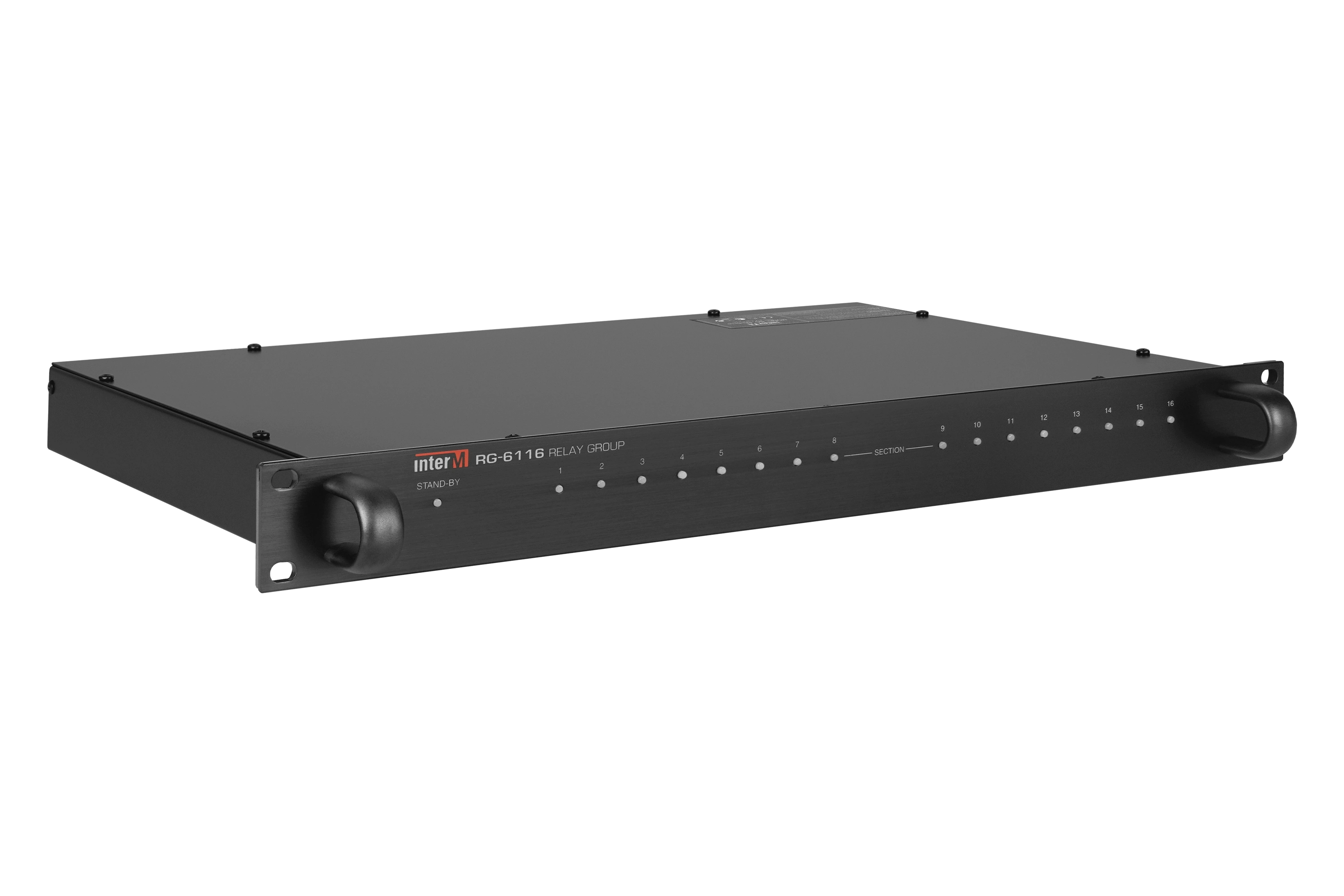

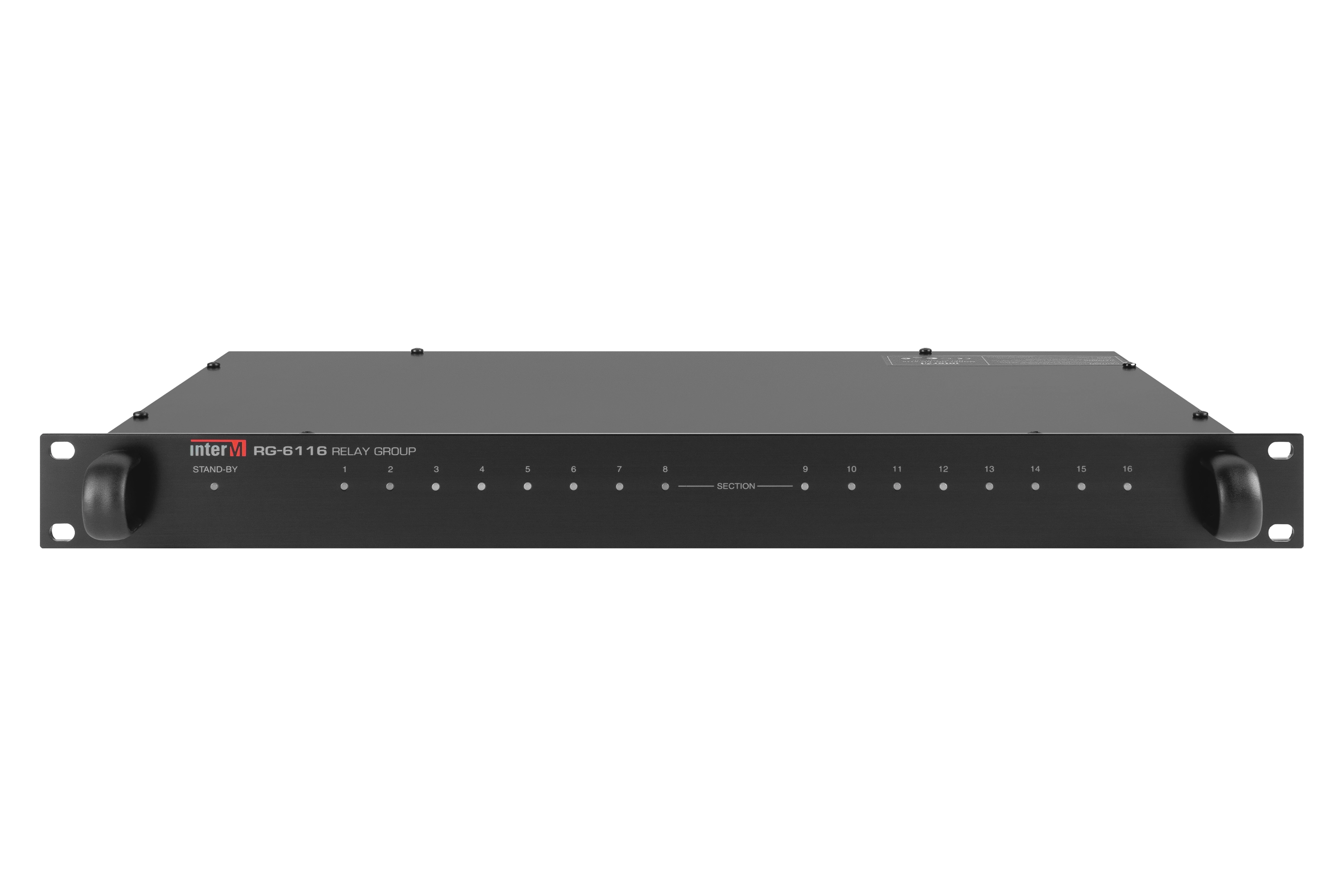

Светодиодные индикаторы на передней панели показывают зоны и режимы работы

Технические характеристики RG-6116

Режимы работы
норм. оповещения/ аварийн. оповещения
Количество зон
16
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
3,6
Максимальная потребляемая мощность (24В), Вт
3,6
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
1U
Масса оборудования нетто, кг
5,4
Габаритные размеры оборудования (ШхВхГ), мм
482х44х280
Габаритные размеры упаковки (Ш×В×Г), мм
575х136х460
