NC-M01
Сетевой конвертер для подключения микрофонной консоли
| Управляемых событий | до 16 |

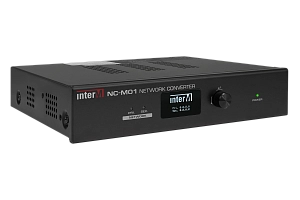

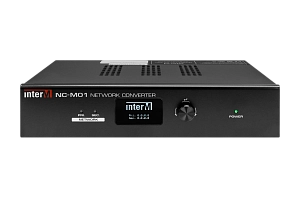

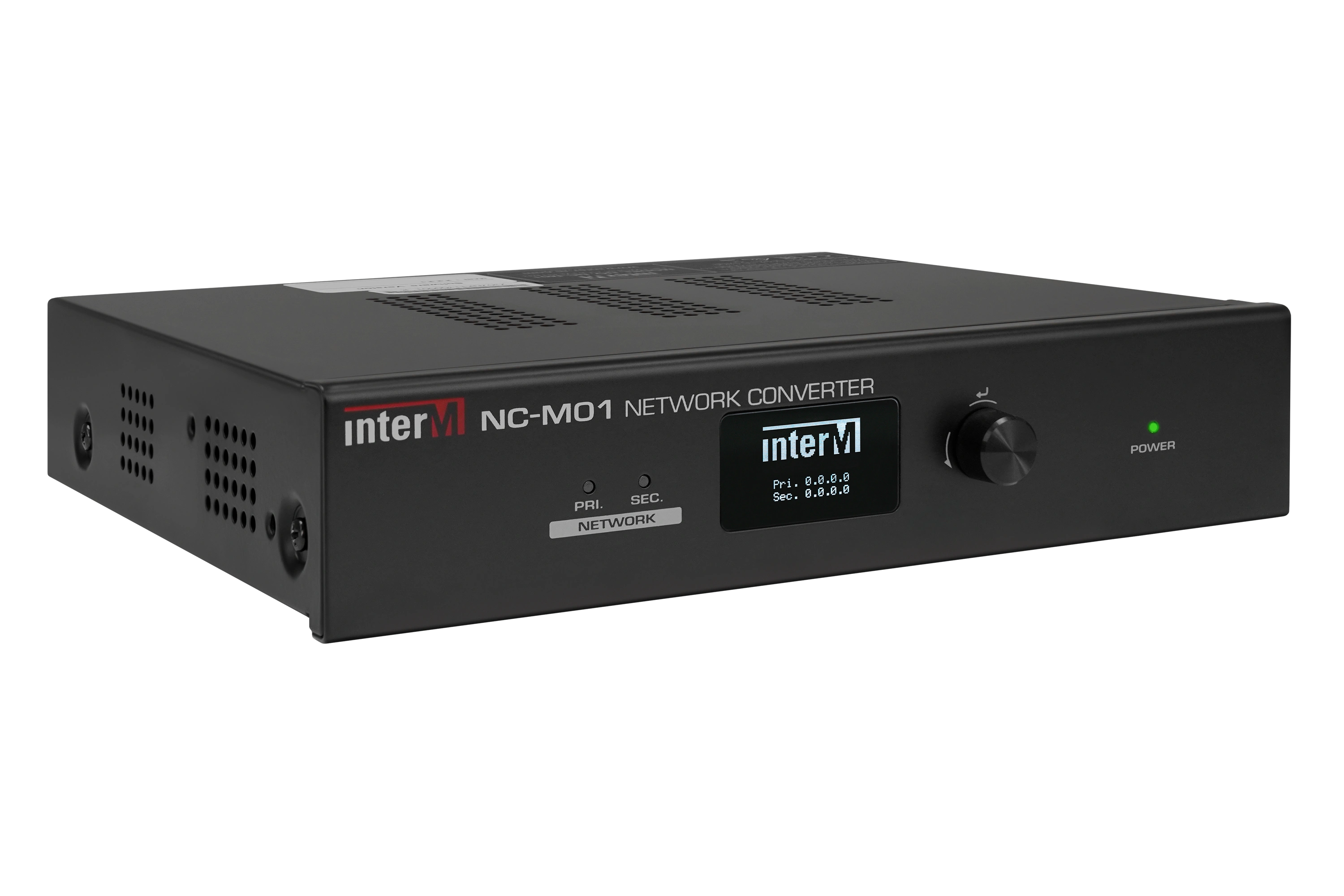

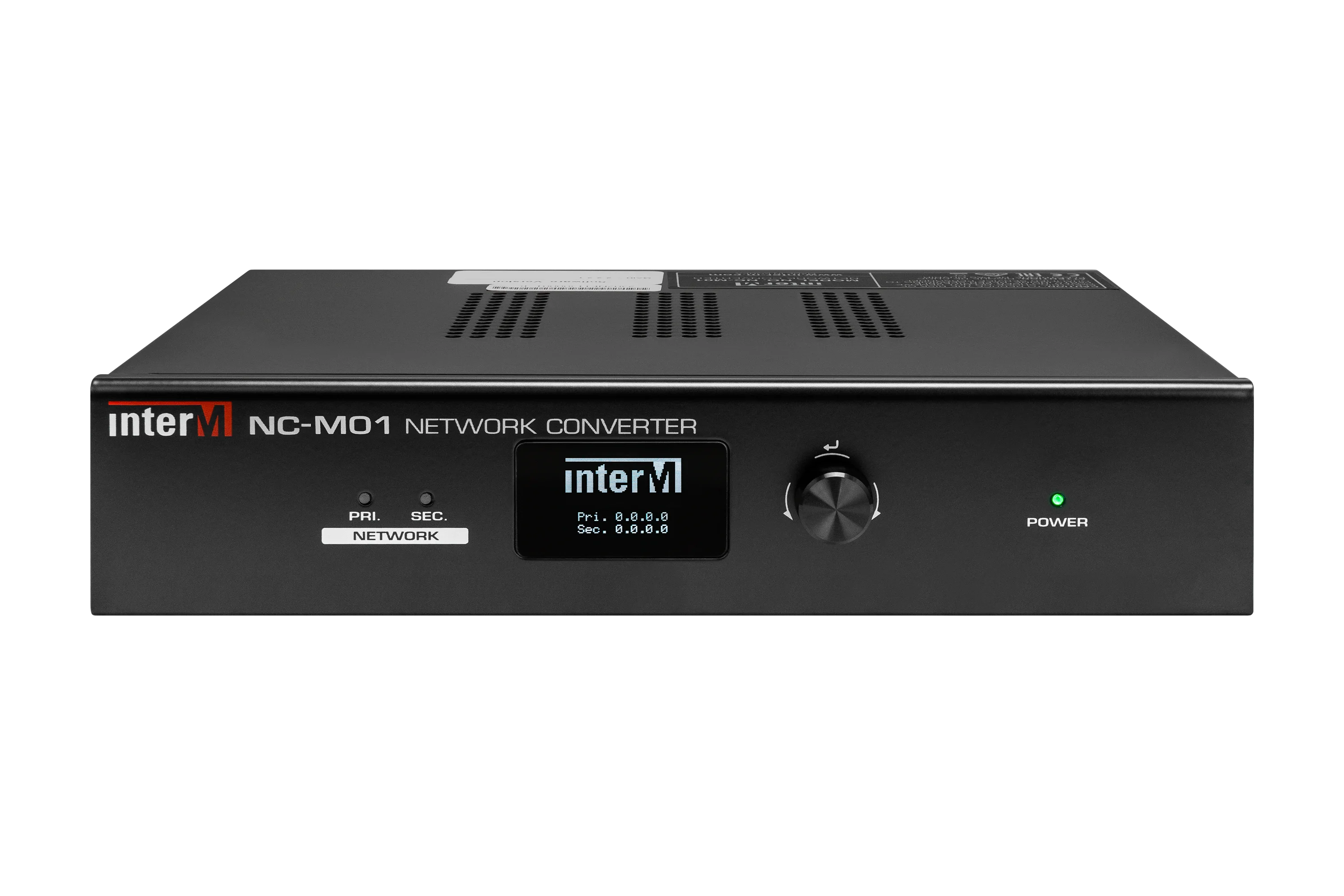

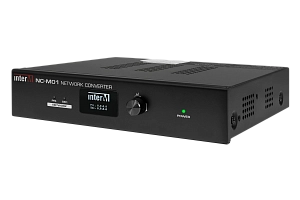

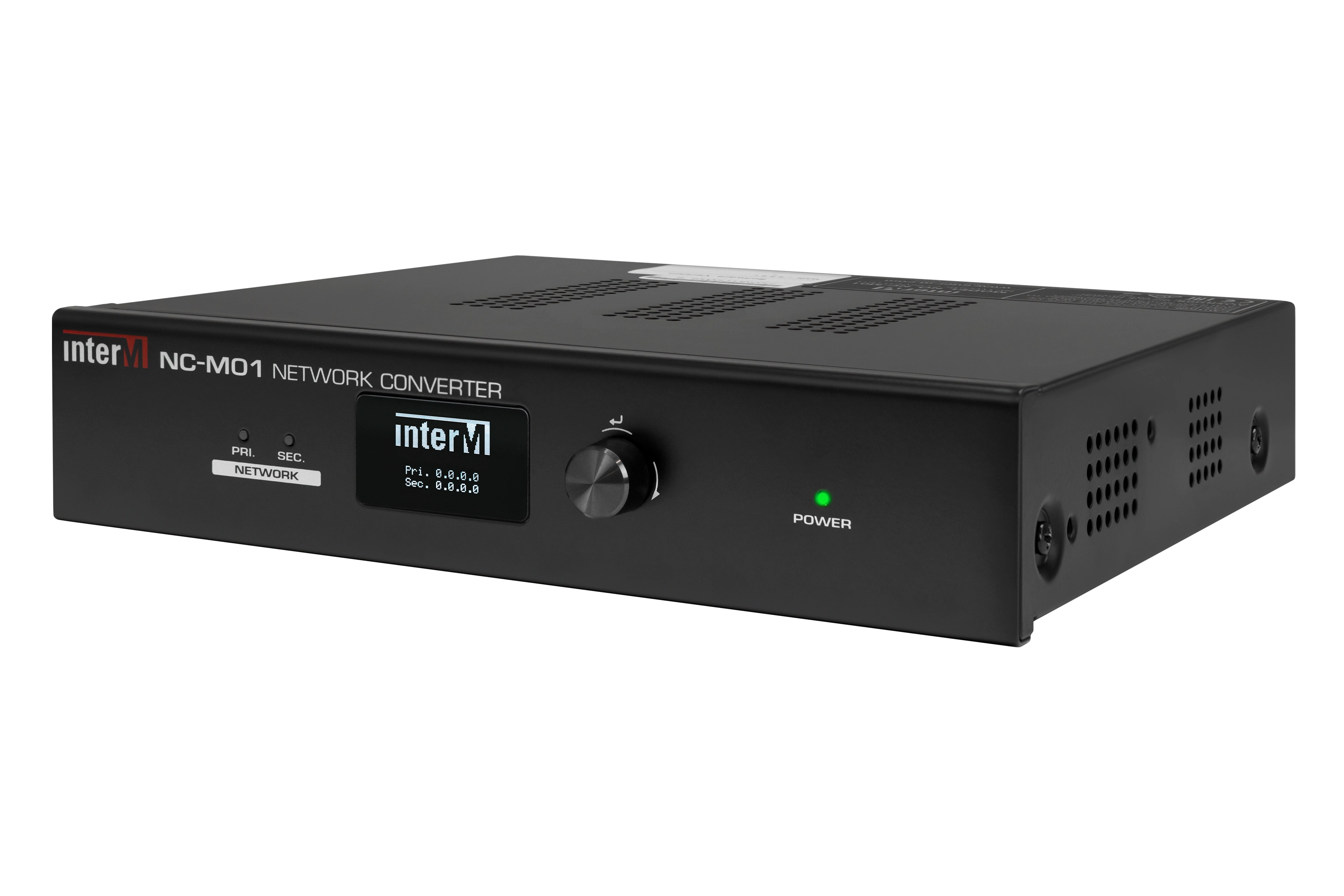

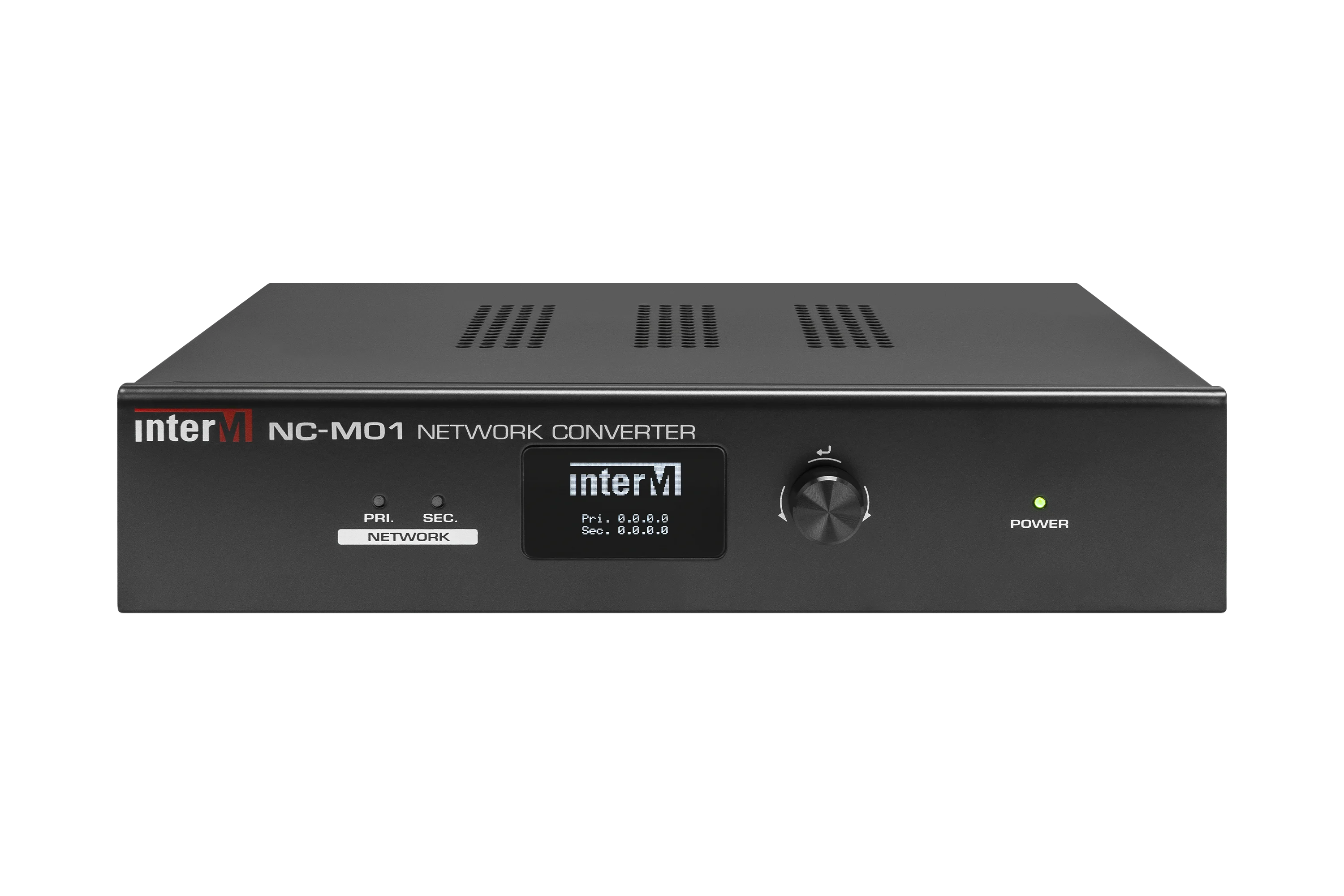

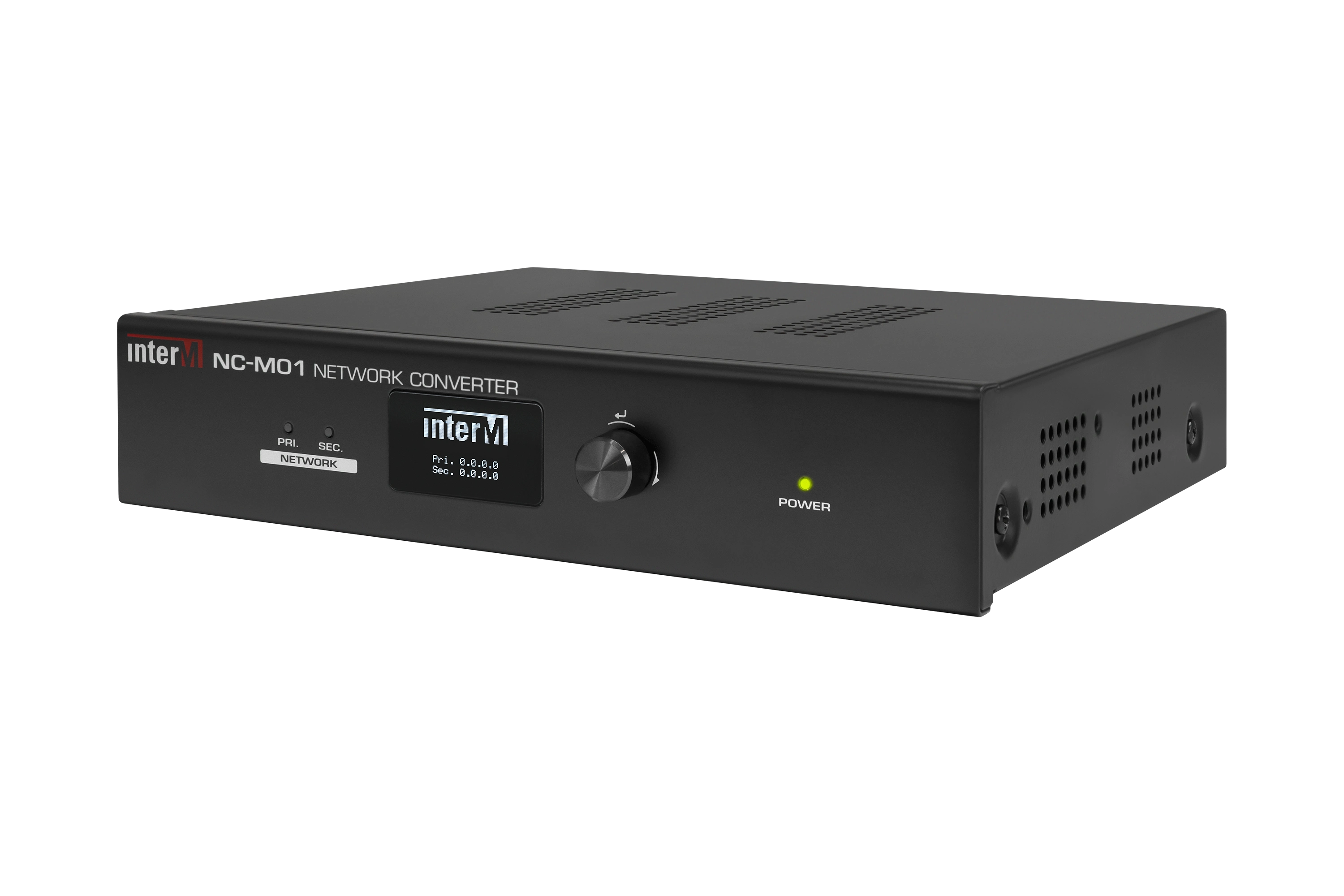

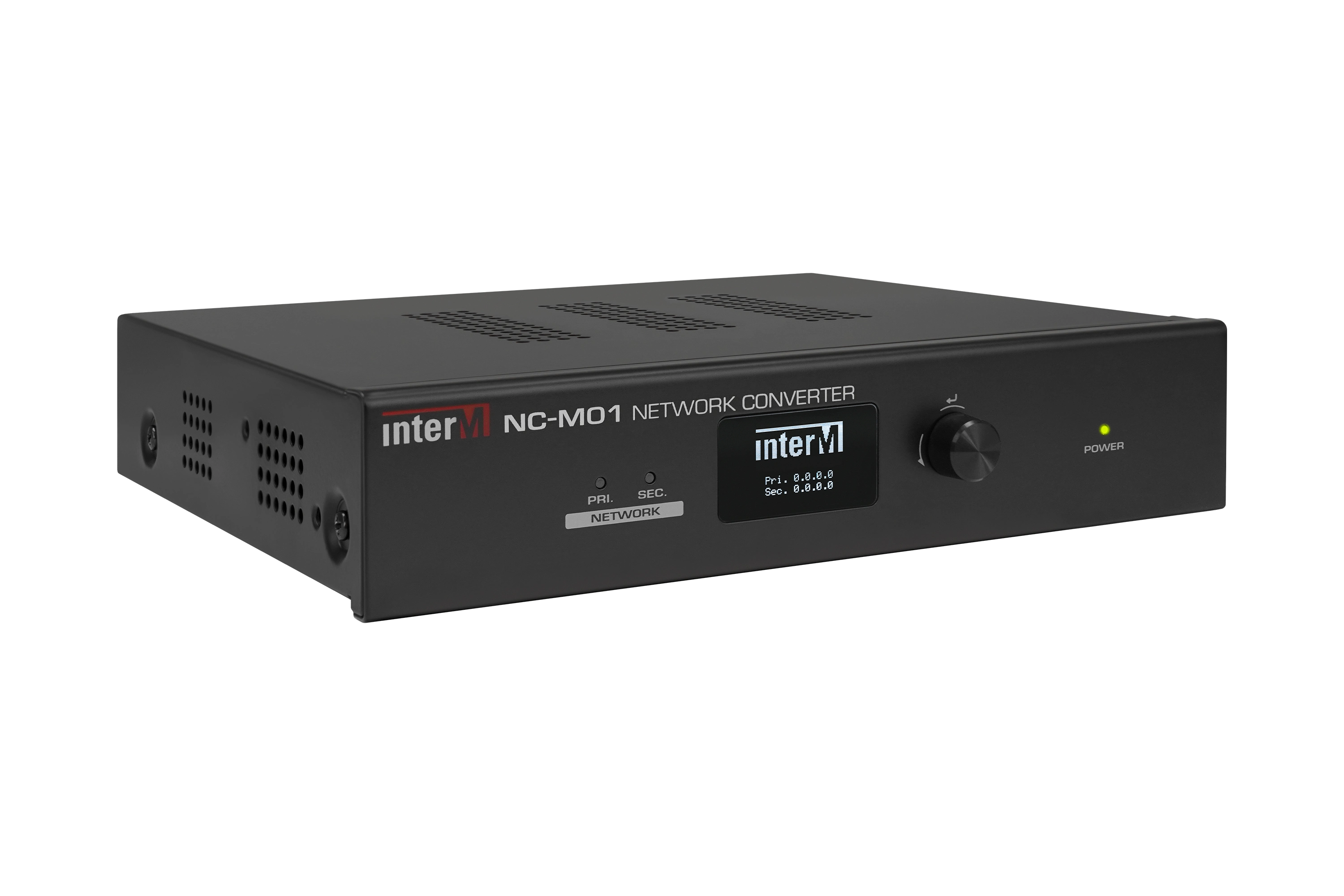

Сетевой конвертер для подключения микрофонной консоли NC-M01
Конвертер NC-M01 используется в составе системы NCS и предназначен для подключения микрофонной панели с аналоговым интерфейсом, например, микрофонной панели Inter-M RM-6016.

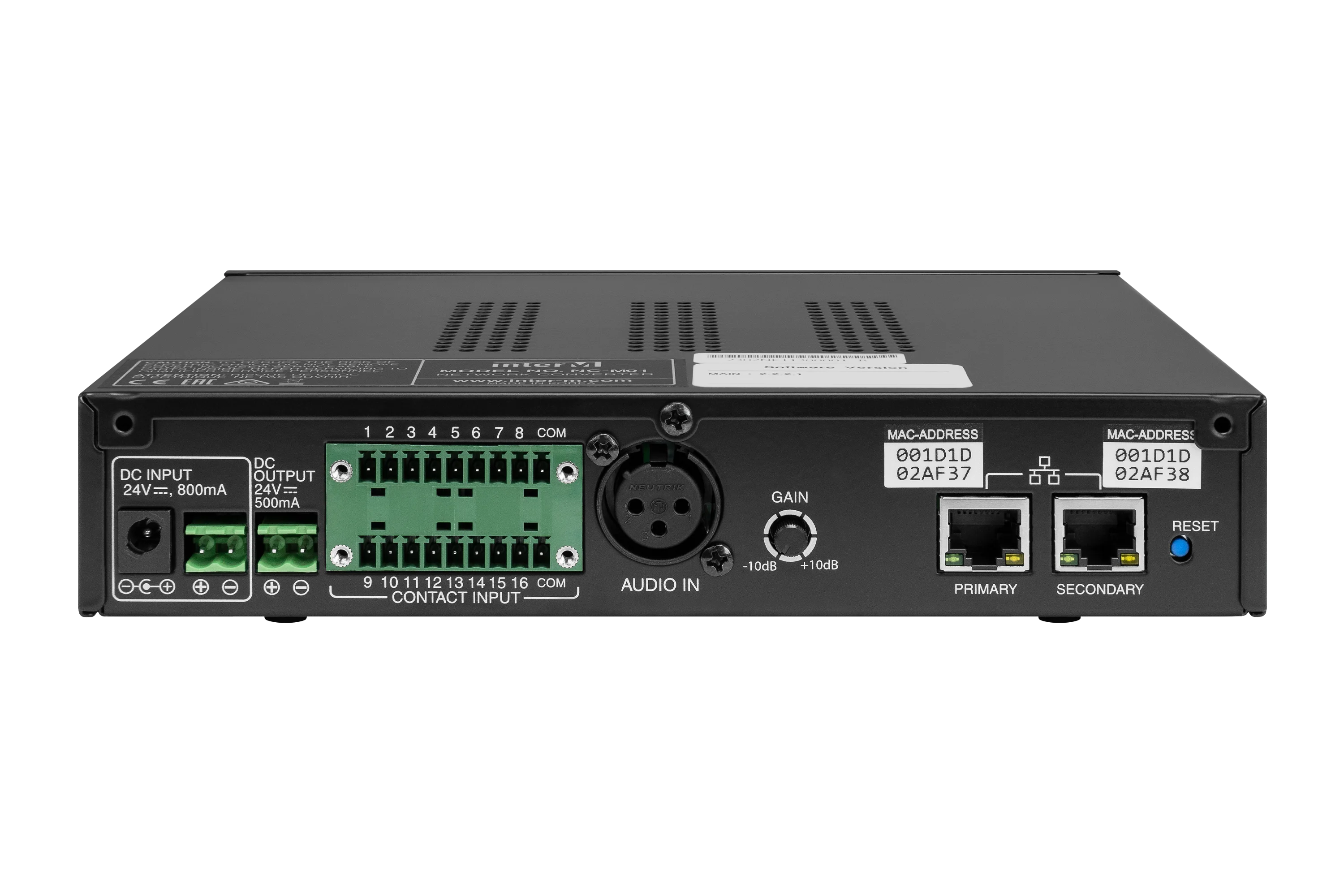

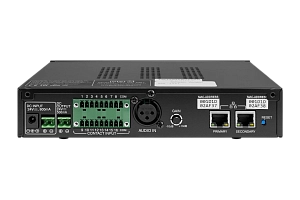

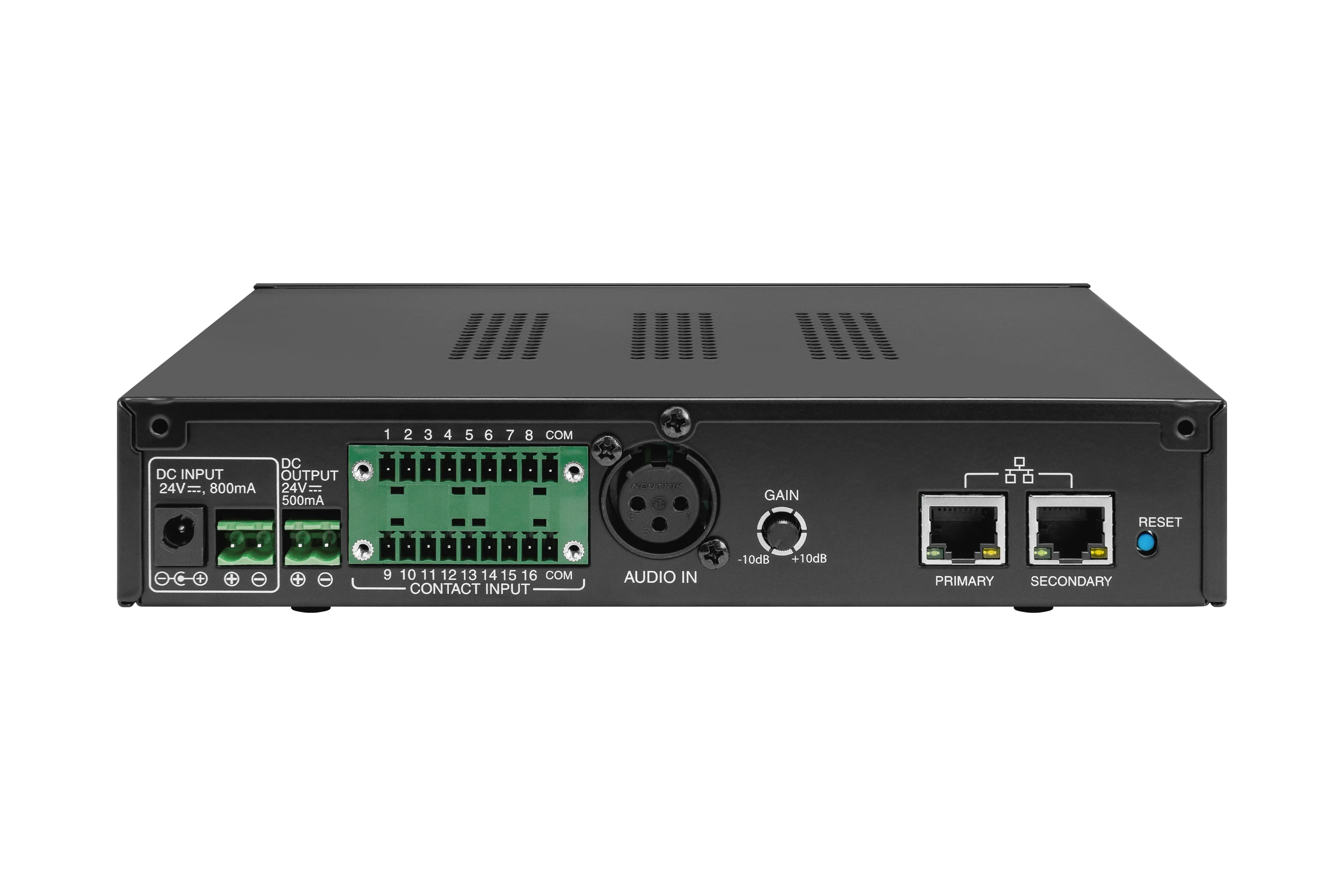

Конвертер имеет настольное исполнение и оснащён 16 управляющими входами типа ‘сухой контакт’ и линейным входом для подключения источника звука. Для подключения к локальной сети и сети Интернет конвертер NC-M01 оснащён двумя портами Ethernet.
Каждый управляющий вход может быть индивидуально запрограммирован для выполнения определенной функции в системе, например, трансляция аудиопотока, воспроизведение аудиофайлов из внутренней памяти конвертеров NC-600 и NC-900 в назначенные зоны, включение управляемых выходов, управление оборудованием 6000-серии по интерфейсу RS-422. Настройка событий для каждого управляющего входа осуществляется в Web-интерфейсе сервера NCS-1000. Кроме этого, часть настроек доступна в Web-интерфейсе NC-M01.
Электропитание конвертера NC-M01 осуществляется от источника питания постоянного тока напряжением 24 В. Для подключения источника предусмотрен 2-контактный разъём типа 'Euroblock' и штыревой разъем. В качестве источника электропитания может быть использован блок контроля и распределения питания PD-6359. Кроме этого, конструкцией конвертера предусмотрен выход 24 В постоянного тока для электропитания внешних устройств, например, микрофонной панели RM-6016. Максимальный выходной ток равен 500 мА.
Функциональные возможности
Линейный аудиовход
Позволяет подключать различные источники звуковых сигналов. Принятый сигнал конвертер преобразует в цифровую форму и передает сформированные пакеты данных по сети Ethernet на удаленные конвертеры NC-600 и NC-900 в составе сетевой системы NCS
Управление 16-ю событиями
Предоставляя аналоговый интерфейс для подключения микрофонной панели RM-6016 или другого аудиооборудования, конвертер позволяет управлять 16-тью событиями в системе NCS
Настройка через WEB интерфейс
После инициализации устройства через браузер на стороне конвертера запускается WEB-сервер, для дальнейшего администрирования, настройки конфигурации. Управление конвертером осуществляется через WEB интерфейс сервера NCS-1000
Резервирование сети
Оснащение 2-мя Ethernet портами Primary и Secondary позволяет при обнаружении ошибки в передаче информации через основную сеть автоматически и без потери данных переходить на использование резервной сети
Напряжение питания 24В
В качестве источника электропитания может быть использован блок контроля и распределения питания PD-6359
Выход питания 24В
Позволяет запитать от конвертера дополнительное оборудование, например микрофонную панель. Максимальный ток выхода не более 0,5А
Технические характеристики NC-M01
Развернуть все
Способ установки
на стол
Комплектация

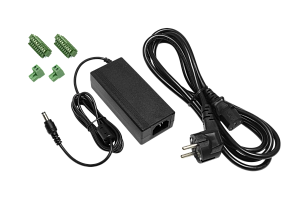

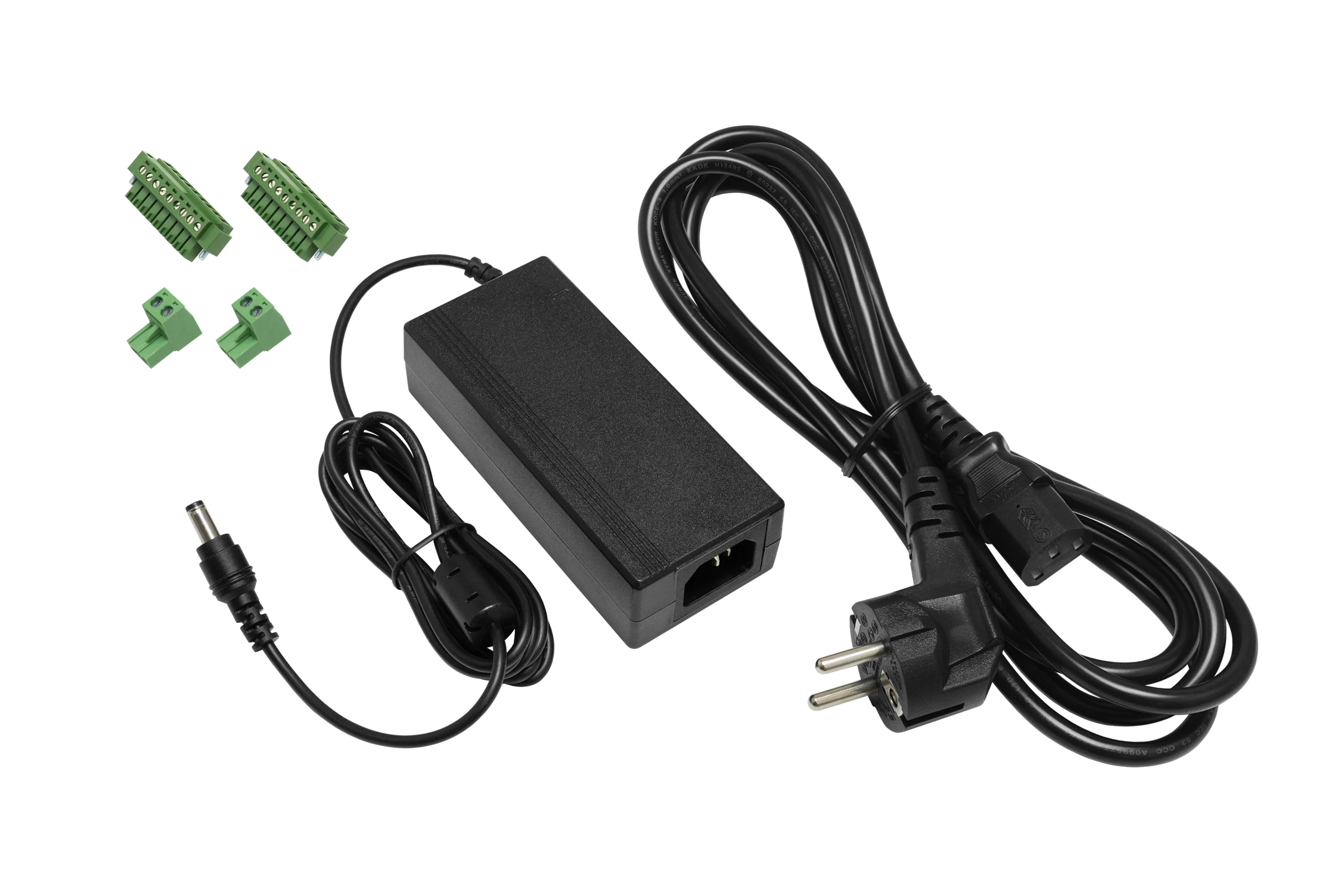

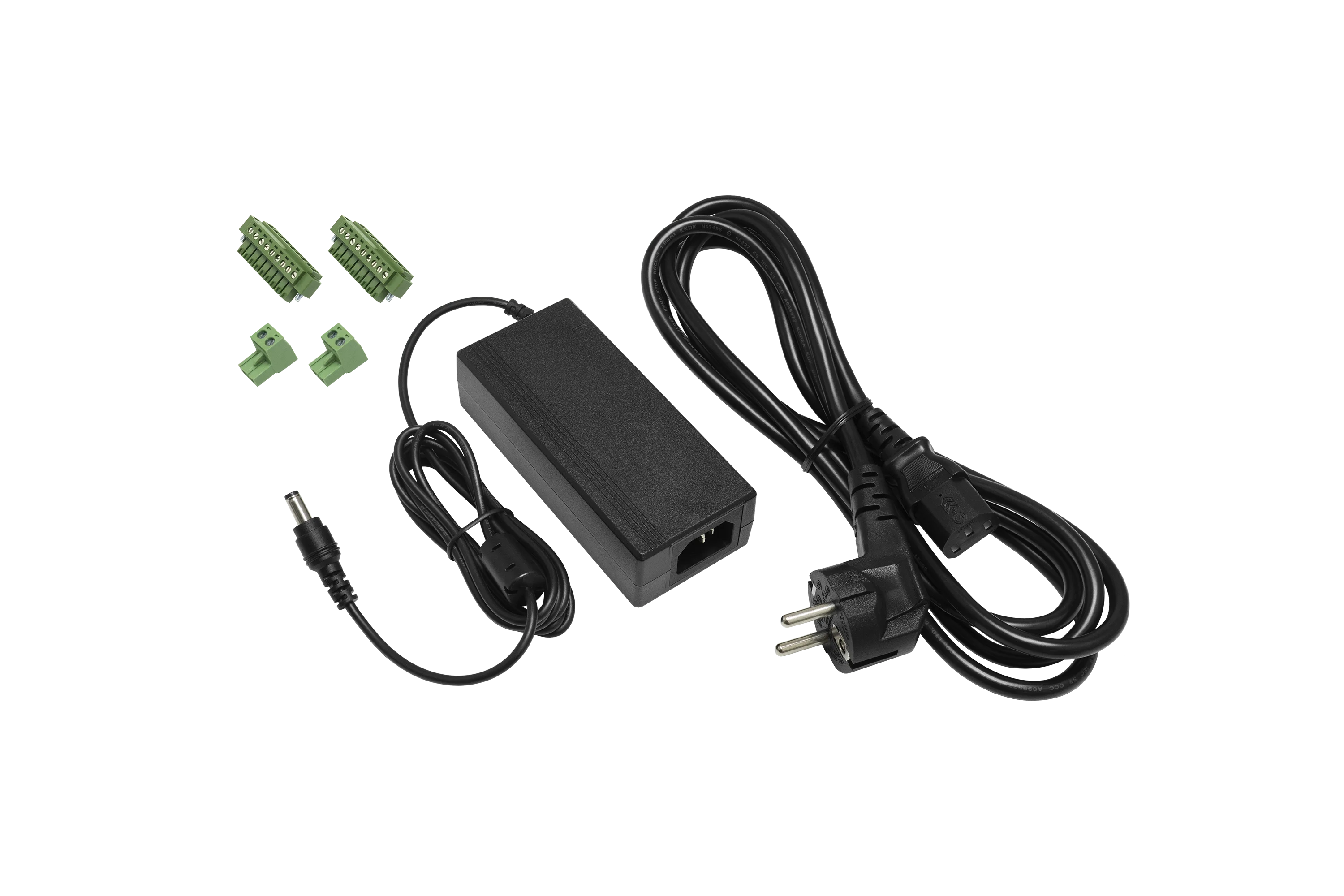

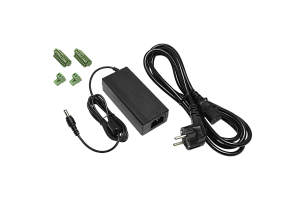

Сетевой конвертер 1 шт., комплект клеммных колодок с винтовым зажимом, руководство пользователя
Скрыть
-
Как происходит запуск СОУЭ на оборудовании NCS при срабатывании АПС при пожаре? Какое оборудование необходимо, кроме сетевых усилителей PN-2xx и сервера NCS-1000?
Если имеется в виду, на какое устройство NCS-системы подаётся сигнал в виде «сухого контакта» от АПС, то это могут быть конверторы NC-900 и NC-M01. У NC-900 для этого есть 33 управляющих входа, у NC-M01 — 16 управляющих входов. Какое оборудование необходимо для СОУЭ — всё зависит от конкретного тех. задания на проектирование. При проектировании СОУЭ также следует учитывать, что сетевой микшер-усилитель рассчитан на питание только от сети 220В.
