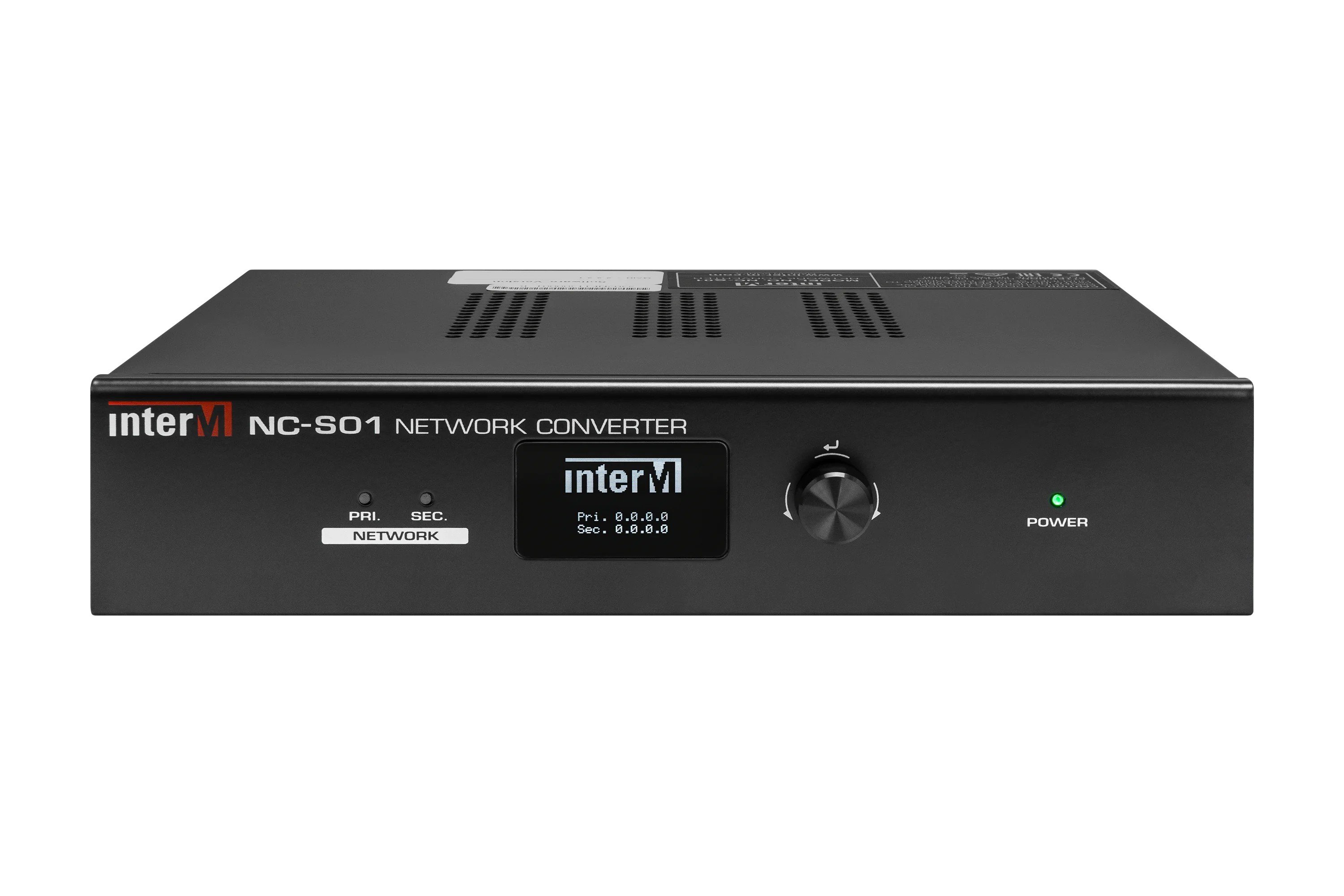

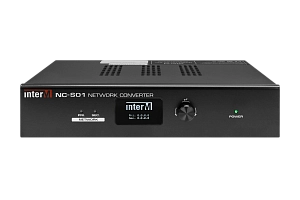

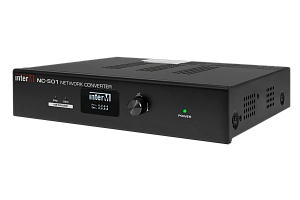

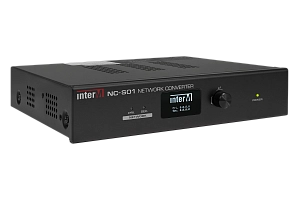

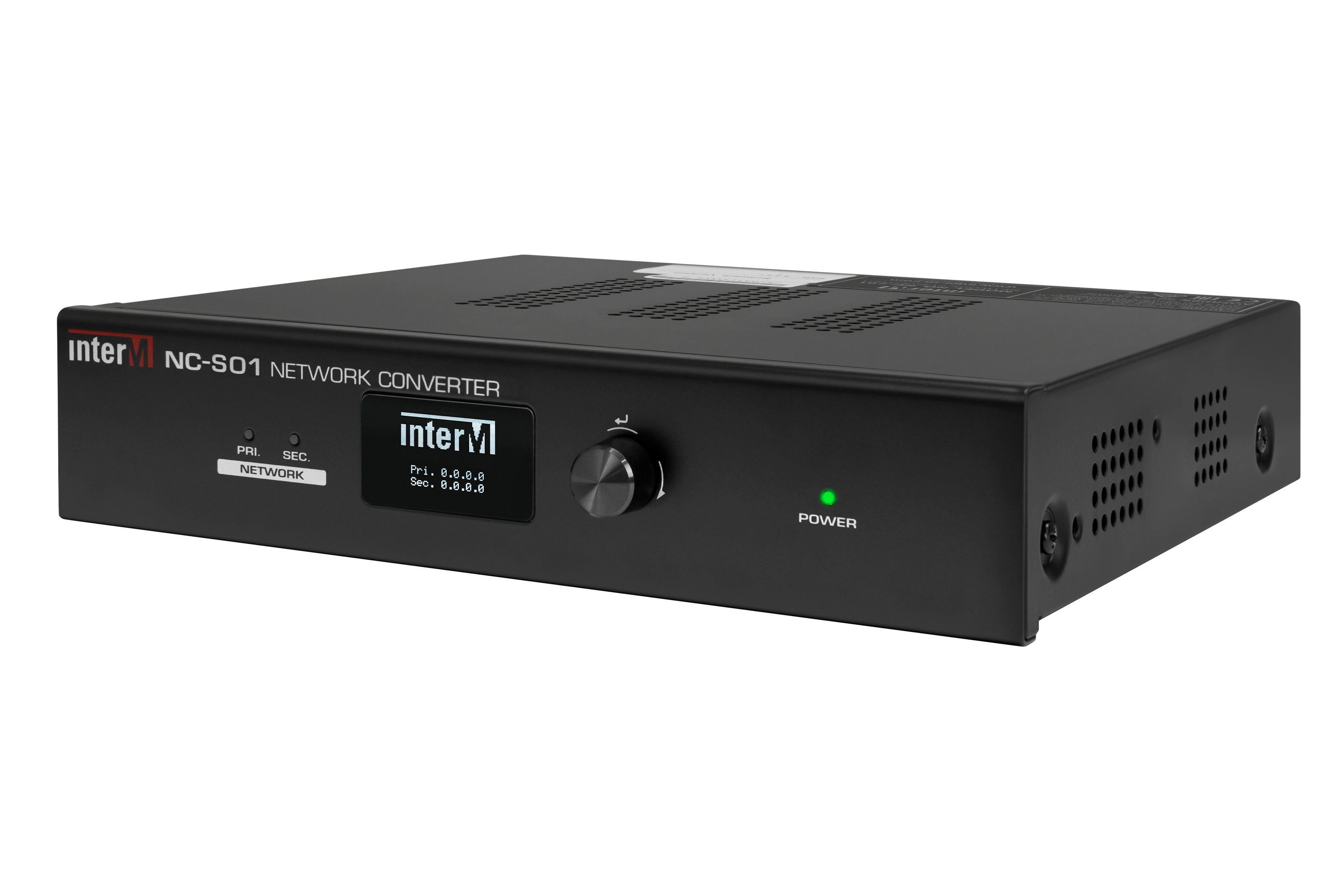

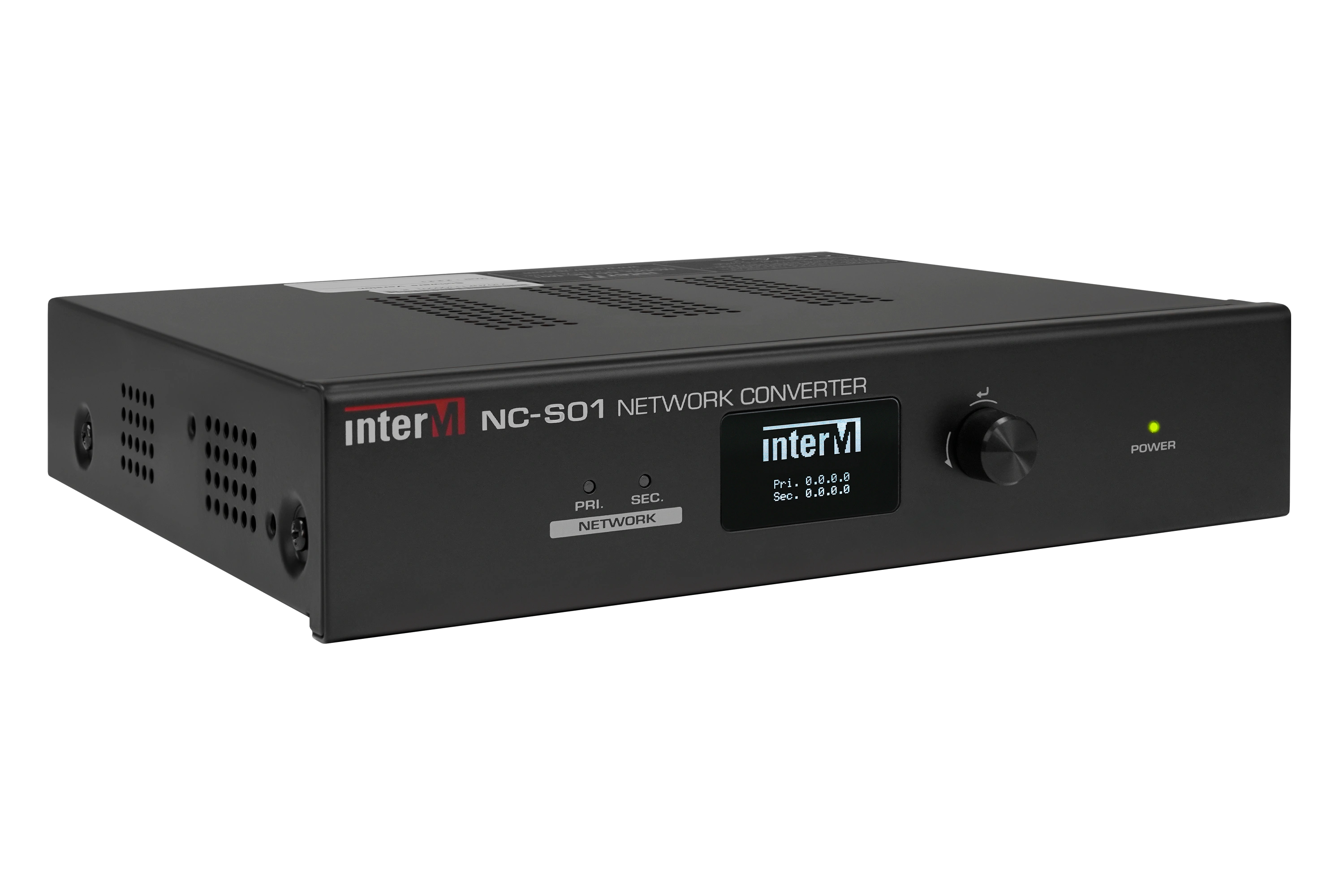

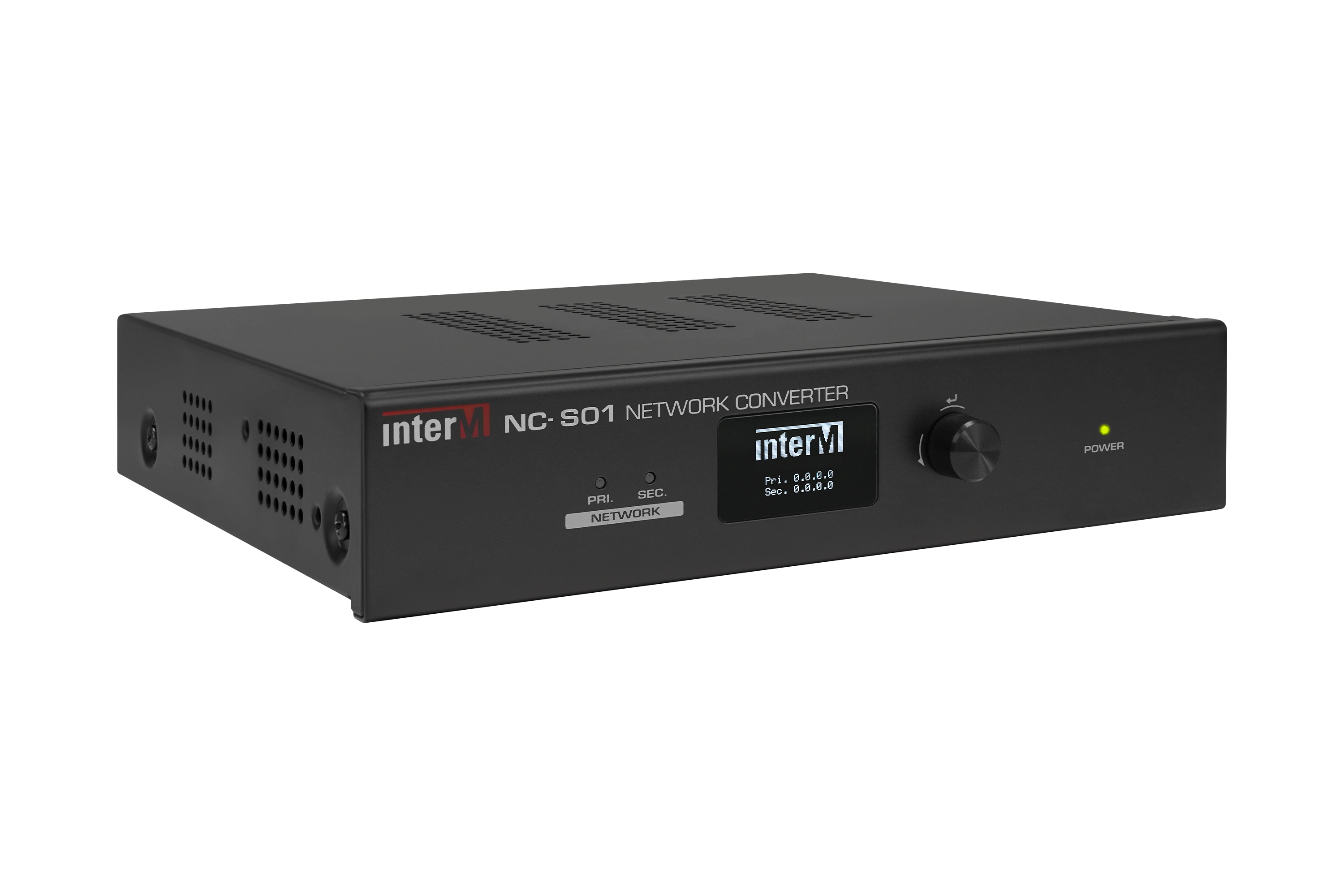

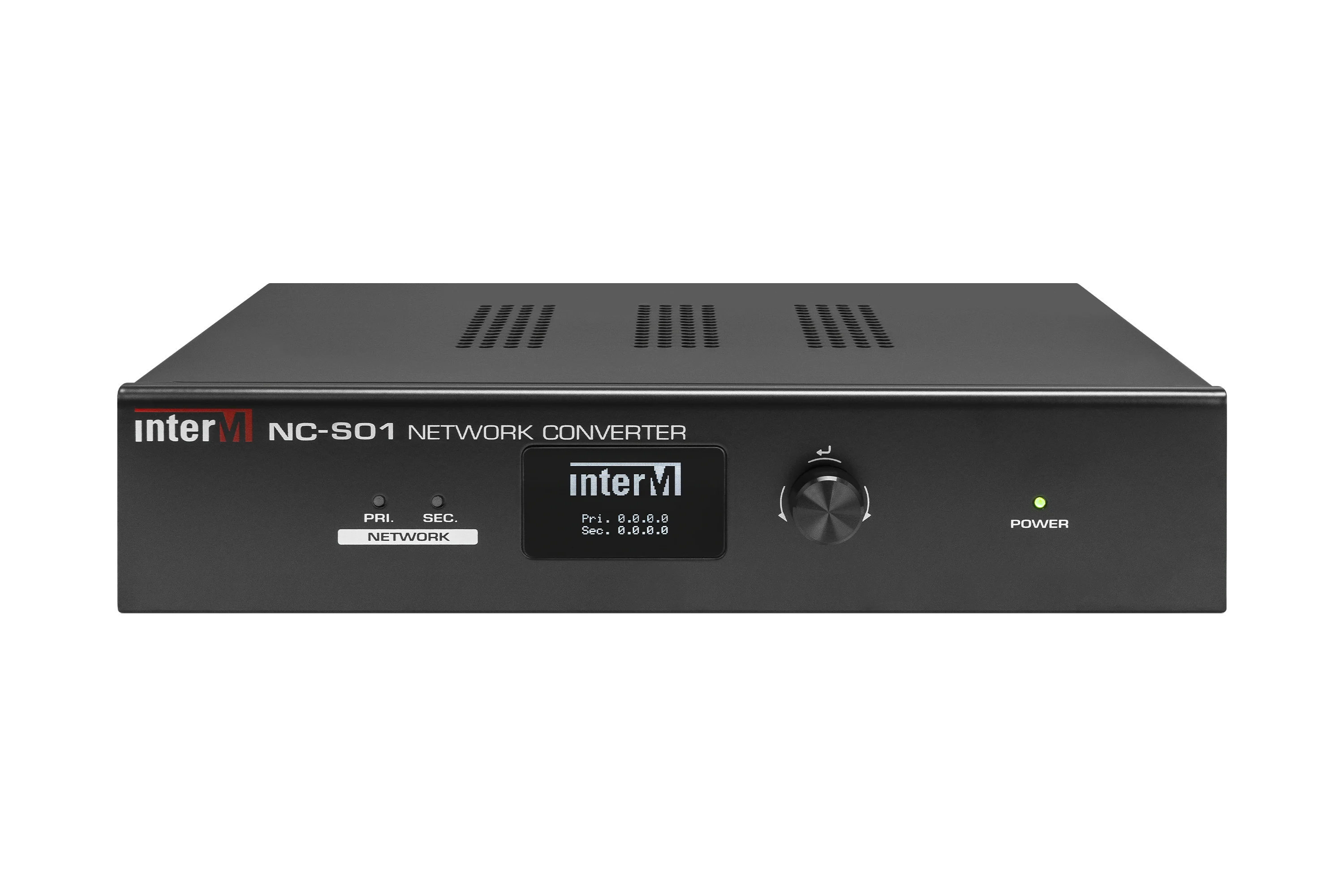

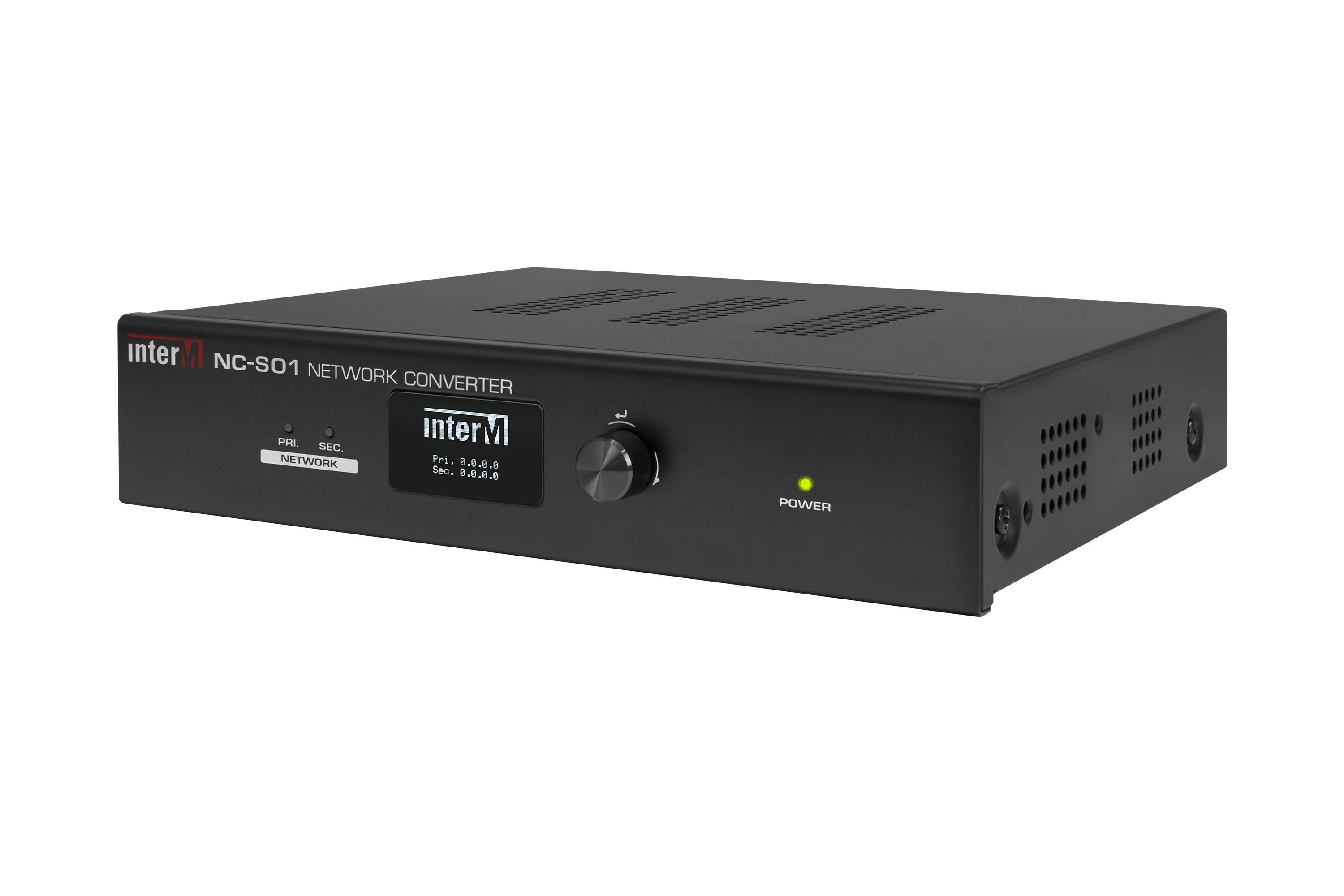

Сетевой конвертер для подключения источников звука NC-S01

Конвертер NC-S01 используется в составе системы NCS и предназначен для подключения аналогового источника звука или микрофонной панели RM-6024.

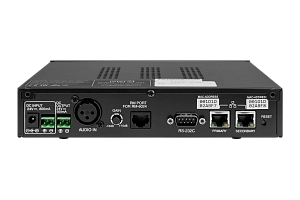

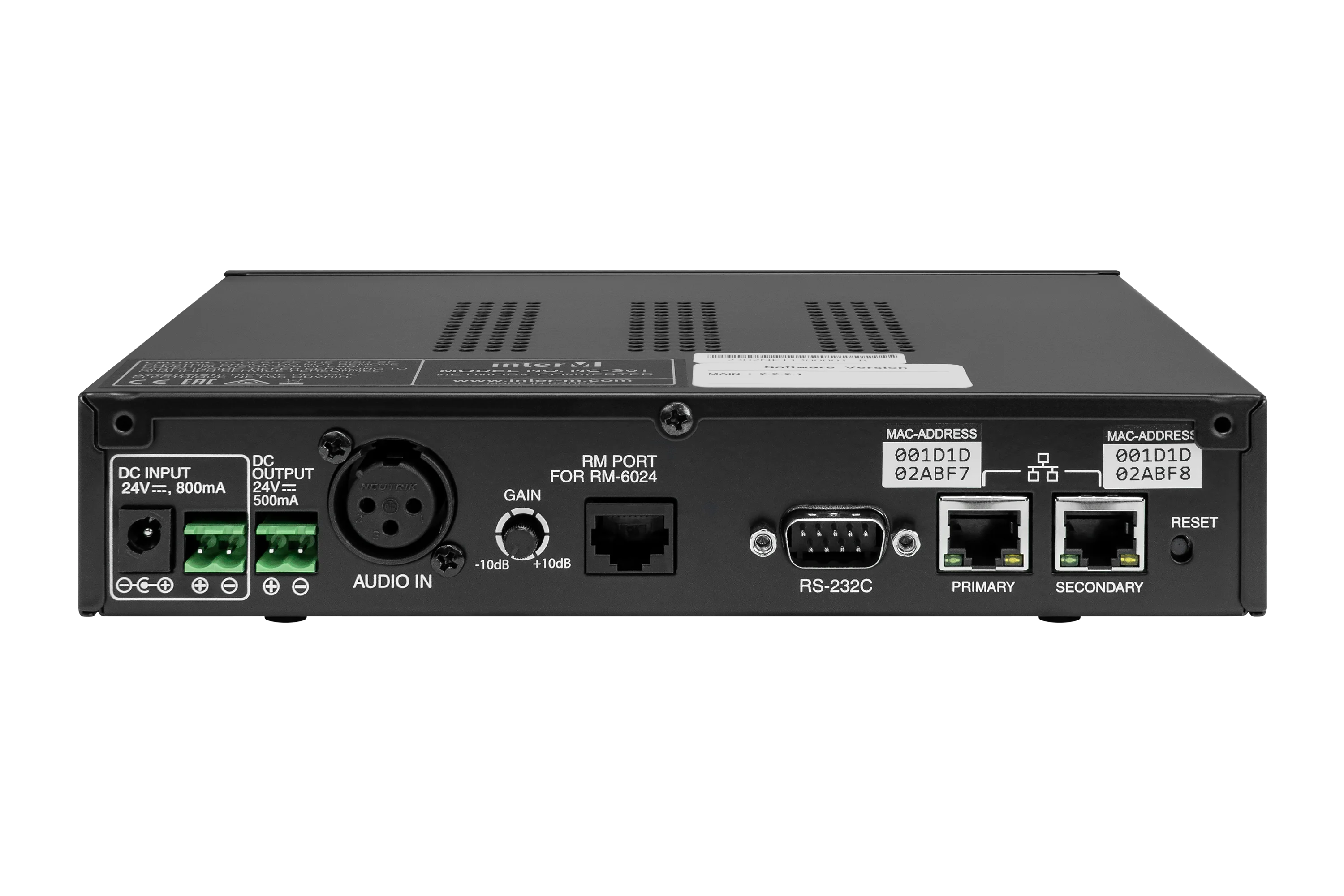

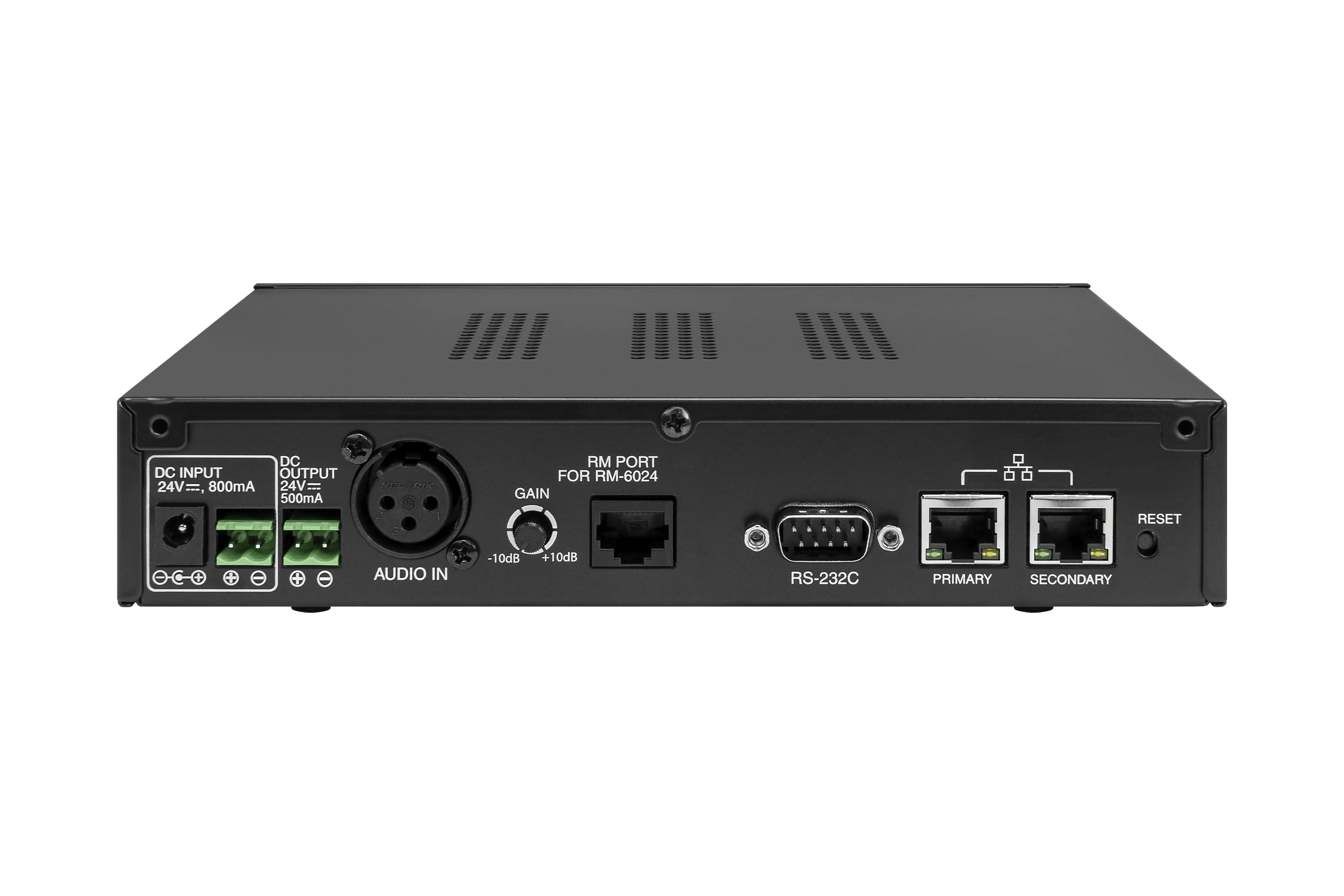

Для управления CD/MP3-проигрывателями CD-6208, CD-610U или тюнером TU-6200 конвертер NC-S01 имеет порт RS-232. Взаимодействие с микрофонной панелью RM-6024 осуществляется по интерфейсу RS-422, для чего предусмотрен разъем RJ-45. Для подключения к локальной сети и сети Интернет конвертер NC-S01 оснащён двумя портами Ethernet.

Настройка конвертера NC-S01 осуществляется в Web-интерфейсе сервера NCS-1000, кроме этого, часть настроек доступна и в Web-интерфейсе NC-S01.

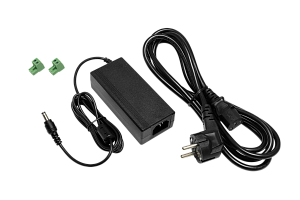

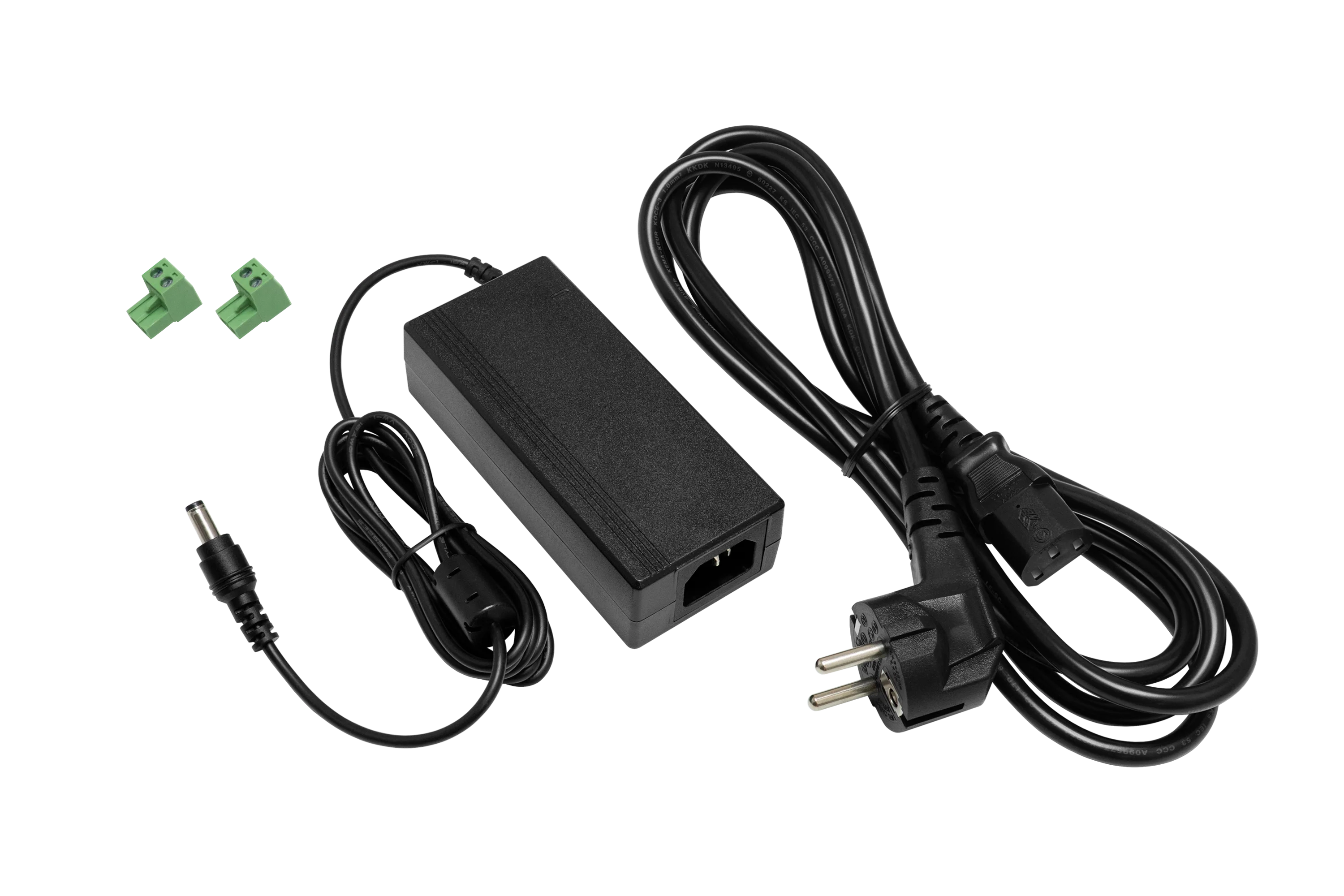

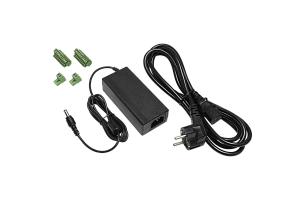

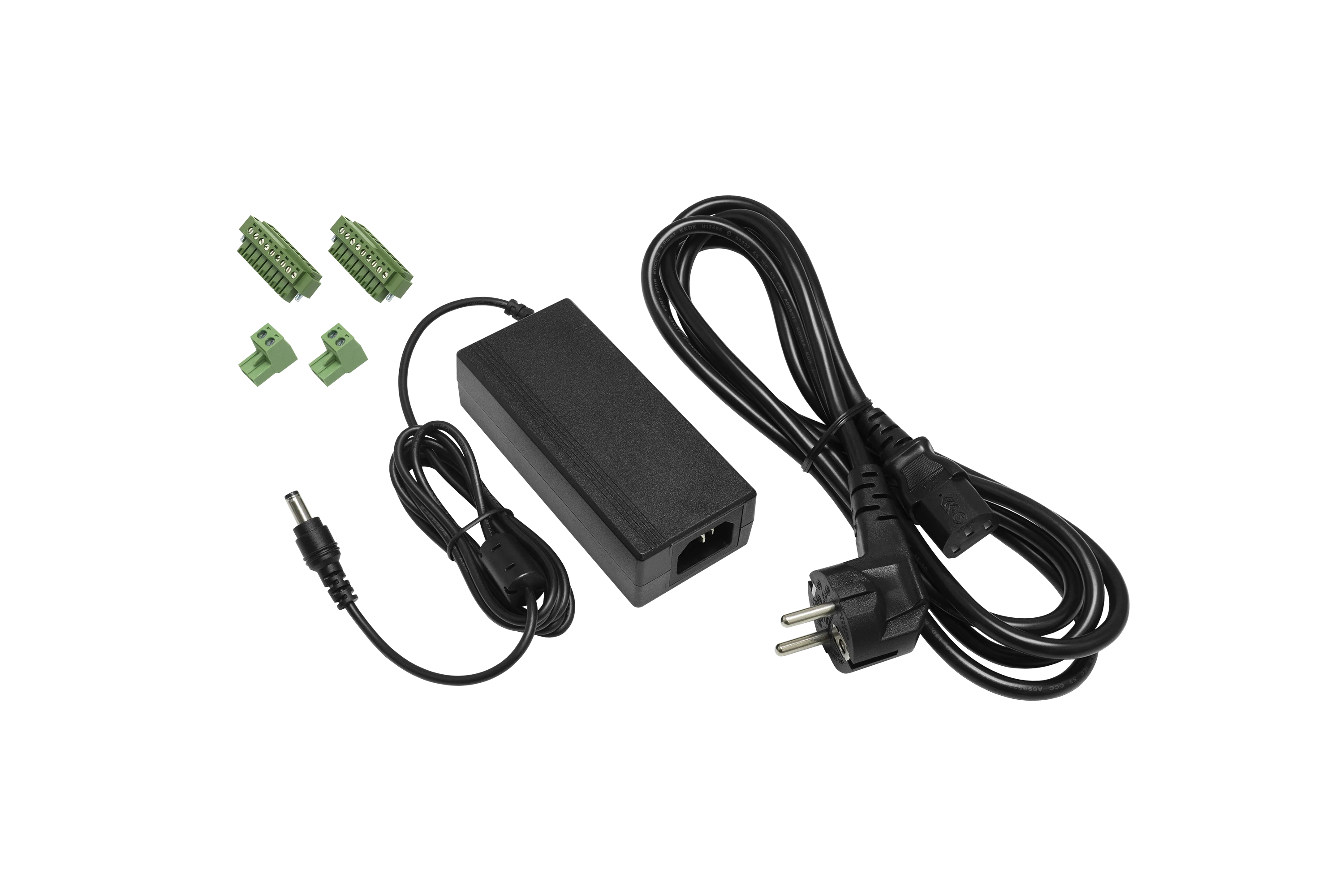

Конвертер имеет настольное исполнение. Электропитание конвертера осуществляется от источника питания постоянного тока напряжением 24 В. Для подключения источника предусмотрен 2-контактный разъём типа 'Euroblock' и штыревой разъем. В качестве источника электропитания может быть использован блок контроля и распределения питания PD-6359. Кроме этого, конструкцией конвертера предусмотрен выход 24 В постоянного тока для электропитания внешних устройств, например, микрофонной панели RM-6024. Максимальный выходной ток равен 500 мА.

Функциональные возможности

Линейный аудиовход

Позволяет подключать различные источники звуковых сигналов. Принятый сигнал конвертер преобразует в цифровую форму и передает сформированные пакеты данных по сети Ethernet на удаленные конвертеры NC-600 и NC-900 в составе сетевой системы NCS

Подключение
микрофонной панели RM-6024

С помощью RM-6024 и двух дополнительных клавиатур RM-6012KP возможно управление 48 различными событиями в системе. Взаимодействие панели с конвертером осуществляется по последовательному интерфейсу RS-422

Порт RS-232

Через порт обеспечивается удаленное управление CD/MP3-проигрывателем CD-6208/CD-610U или цифровым тюнером TU-6200 через веб-интерфейс сервера NC-1000

Резервирование сети

Оснащение 2-мя Ethernet портами Primary и Secondary позволяет при обнаружении ошибки в передаче информации через основную сеть автоматически и без потери данных переходить на использование резервной сети

Настройка через WEB интерфейс

После инициализации устройства через браузер на стороне конвертера запускается WEB-сервер, для дальнейшего администрирования и настройки конфигурации. Управление конвертером осуществляется через WEB интерфейс сервера NCS-1000

Напряжение питания 24В

В качестве источника электропитания может быть использован блок контроля и распределения питания PD-6359

Выход питания 24В

Позволяет запитать от конвертера дополнительное оборудование, например микрофонную панель RM-6024. Максимальный ток выхода не более 0,5А
