Монтаж акустических систем

Варианты монтажа

Различные задачи и требования, а также сложности, возникающие в процессе озвучивания помещений с нестандартными акустическими условиями, требуют от специалистов по профессиональному звуку гибкости и вариативности в вопросах монтажа акустических систем. Того же они вправе требовать и от самих акустических систем.

Акустические системы Inter-M предоставляют звукоинженерам исчерпывающее количество вариантов монтажа, позволяя решать самые сложные задачи. Удобная и продуманная конструкция акустических систем Inter-M делает их по-настоящему многофункциональными, что особенно важно при организации передвижных акустических инсталляций.

Различные варианты монтажа акустических систем Inter-M

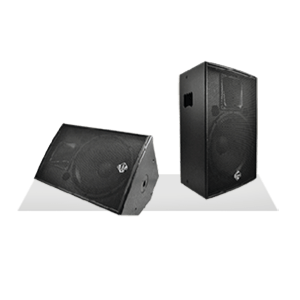

Возможны различные варианты установки акустических систем Inter-M: напольное размещение, размещение на стойке или на кронштейне, подвесной монтаж. Благодаря ассиметричной форме задней панели многие модели можно использовать в качестве сценических мониторов, располагая их горизонтально.

Для удобства напольного размещения у большинства акустических систем, в том числе и мониторных, предусмотрены пластиковые или резиновые ножки.

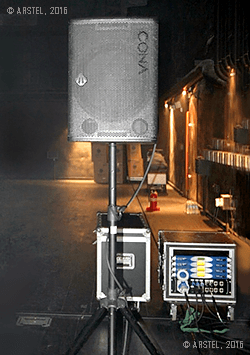

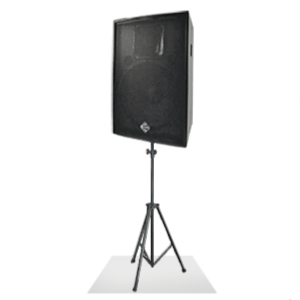

Кроме стандартной напольной установки, распространено является размещение акустики на стойке. Стойка имеет регулировку по высоте. Акустическая система закрепляется на стойке благодаря специальному монтажному пазу — цилиндрическому углублению по типу стакана, расположенному в нижней части корпуса. Такое размещение удобно тем, что громкоговоритель располагается на уровне головы слушателей, и помещение озвучивается наиболее эффективно и качественно.

Для монтажа акустических систем на значительной высоте от пола или когда напольная установка невозможна, применяют настенное крепление, например с помощью кронштейнов, а также подвесной монтаж.

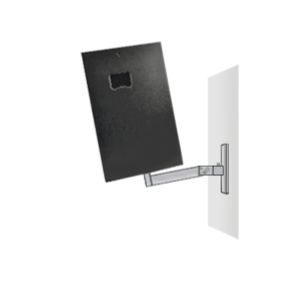

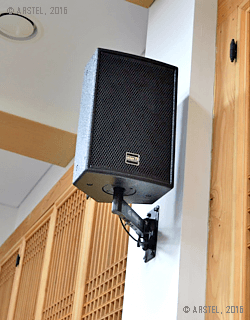

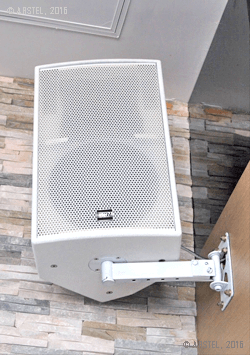

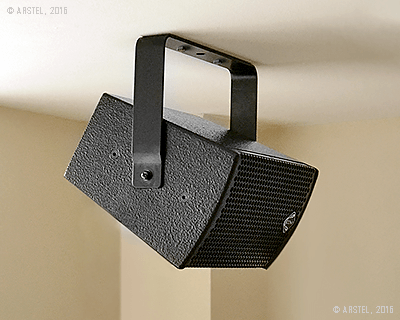

Настенный кронштейн позволяет разместить акустическую систему на вертикальной поверхности, в том числе практически под самым потолком, наклонив ее звукоизлучателем вниз, на слушателей. Для закрепления на кронштейне SB-30HA в конструкции акустической системы используется тот же монтажный паз, что и для размещения на стойке. Для применения универсального П-образного кронштейна, используемого для монтажа на любых твердых поверхностях, акустические системы оборудуются парой монтажных точек под винты М6, расположенных, как правило, на нижнем и верхнем торцах корпуса.

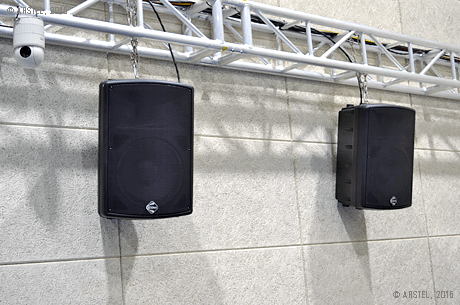

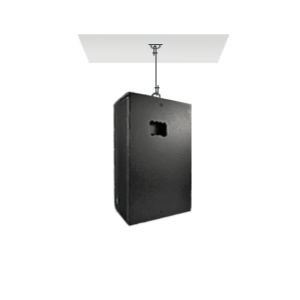

При подвесном монтаже с тросом и цепями также используют монтажные точки акустической системы. Монтажные точки предусматриваются в различных местах корпуса и оборудуются врезными металлическими втулками с внутренней резьбой. Таким образом для подвеса акустической системы с конкретным пространственным направлением могут быть задействованы разные монтажные точки.

Практически все акустические системы Inter-M снабжены пазами для удобной ручной переноски. Пазы расположены либо в верхнем торце корпуса, либо на боковых панелях.

Сводная таблица вариантов монтажа

Серия акустических систем		Способ монтажа
		напольный			настенный	настенно-напольный	потолочный
		вертикальный	мониторный	на стойке TSS-1	кронштейн SB-ЗОНА	П-образный кронштейн	подвес (трос/цепь)
IX		+	+	+	+		+
SE-K		+		+	+		+
IX-H		+	+	+	+		+
SC		+		+ кроме SC-28	+ кроме SC-28
SC-M		+	+
MS		+				+	+
SQ-K		+	+	+	+		+
CSQ-K		+	+	+	+		+
CMM-K		+	+	+	+		+
CM12		+	+	+	+		+
ICA8		+		+	+		+
TE		+		+	+		+
PE		+	+	+	+		+
HE		+	+	+	+		+
PS		+				+	+
CR5		+
MS-S сабвуфер		+
CSB-K сабвуфер		+					+
ICA12S сабвуфер		+

Принадлежности для установки и монтажа

Напольная стойка TSS-1

Настенный кронштейн SB-30HA

Кронштейн серии MSB

Монтаж мониторов CMM-серии

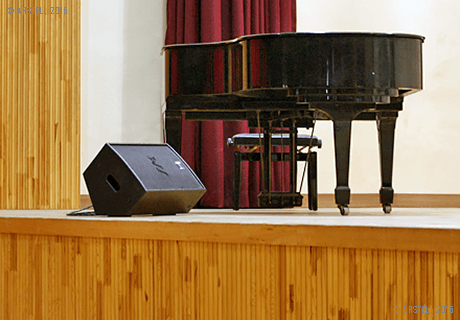

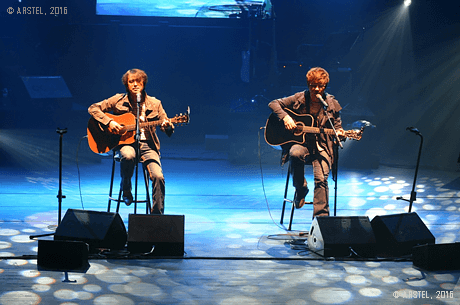

Сценические мониторные громкоговорители являются одним из важнейших элементов акустических систем при «живом» исполнении музыки. Основные громкоговорители в концертных залах направлены непосредственно на зрителей, и без специальных приспособлений музыканты на сцене слышали бы лишь отраженные звуки своей игры, что с учетом искажений и задержек сделало бы практически невозможным качественное исполнение. И уж точно не позволило бы исполнителям чувствовать себя свободно и уверенно на сцене. Таким образом, необходимо устройство, направленное непосредственно на музыкантов на сцене. Оно позволит им слышать свою игру без искажений, реально оценивать звуковую картину в зале и получать удовольствие от выступления. Для этих целей как раз и используются сценические мониторы.

Для концертных залов наиболее оптимальными являются мониторные акустические системы CMM-12K и CMM-15K производства Inter-M. Их корпус имеет асимметричную форму задней части. Вместе с высокой направленностью излучения звука это позволяет использовать серию CMM в качестве звуковых сценических мониторов. При этом модели CMM-12K и CMM-15K могут использоваться и в качестве основных звукоизлучающих устройств.

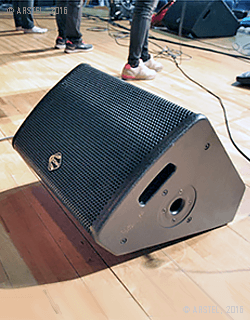

Для использования акустической системы CMM-серии в качестве монитора предусмотрены резиновые ножки.

Для применения в качестве основного звукоизлучающего устройства модели CMM-серии предусматривают несколько вариантов установки и крепления: напольная установка, установка на регулируемой по высоте стойке TSS-1, настенная установка с помощью кронштейна SB-30HA, подвес на тросах с использованием монтажных точек корпуса.

Для удобства ручного перемещения акустические системы CMM снабжены ручками и специальными пазами на боковых панелях.

Расположение сабвуферов

Основная задача сабвуферов — воспроизведение звукового сигнала в низкочастотном диапазоне. Этим определяются основные особенности их монтажа. Во-первых, воспроизведение низкочастотного сигнала требует внушительных размеров драйвера, у сабвуферов Inter-M они составляют 12″, 15″ и 18″. Как следствие — большие размеры корпуса, а также большой вес. Во-вторых, низкочастотные звуковые волны трудно локализуются, и человек зачастую не может понять, откуда они идут. Порой такие колебания слушатель ощущает скорее физически, нежели с помощью слуха. Оба эти фактора формируют особые условия монтажа сабвуферов.

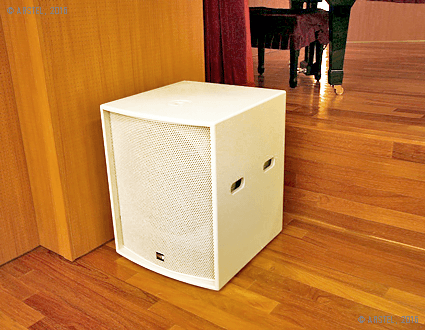

Как немалый вес, так и сложность локализации источника низкочастотных колебаний делают напольное расположение самым удобным для сабвуферов. Тем не менее, для сабвуферов, за исключением серии MS-S, возможен и подвесной монтаж.

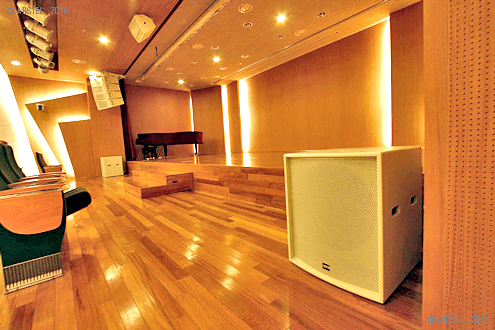

Благодаря большой длине волны низкочастотные колебания заполняют собой помещение вне зависимости от того, где конкретно располагаются громкоговорители. Поэтому, в отличие от высокочастотных динамиков и линейных массивов, сабвуферы не требуют точной настройки углов направленности. Однако, несмотря на сложность локализации слушатель может ощущать, откуда идут низкочастотные колебания. По этой причине сабвуферы обычно располагают в непосредственной близости от основной акустической системы, в углах помещения или по краям сцены. Благодаря этому сигналы разных частотных диапазонов воздействуют на слушателя единым фронтом, обеспечивая равномерное звучание музыки и не вызывая дискомфорта.

Рекомендации по размещению

Акустические системы Inter-M применяют как в качестве основного источника звука, так и в качестве дополнительного, например, при совместном использовании с линейными массивами.

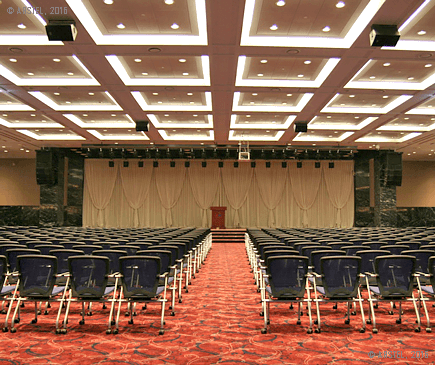

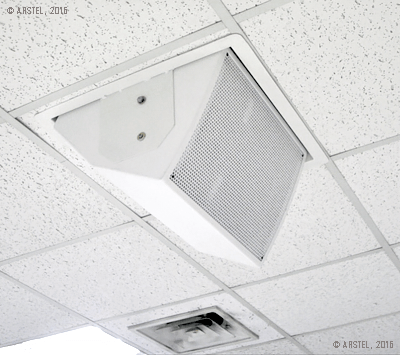

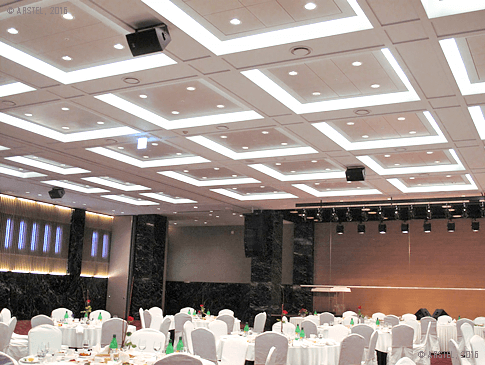

В качестве основных источников звука акустические системы используются на средних и малых объектах, таких как выставочные комплексы, конференц-залы, спортивные площадки, торговые павильоны, залы для семинаров, шоу-румы, фитнес-клубы, помещения кафе и ресторанов. В таких случаях очень распространен вариант размещения громкоговорителей на стенах с использованием кронштейнов или подвеса. В случае помещения небольшого размера и прямоугольной формы акустические системы располагают зачастую по углам помещения, а также на потолке с помощью П-образных кронштейнов или компактного подвеса.

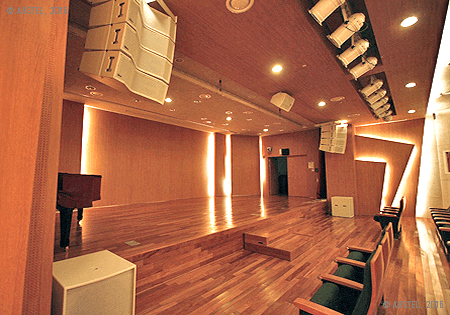

Для небольших концертных залов лучше всего подходят акустические системы Inter-M серии CSQ. В этом случае громкоговорители располагаются по краям сцены и усиливаются сабвуферами, например серии CSB.

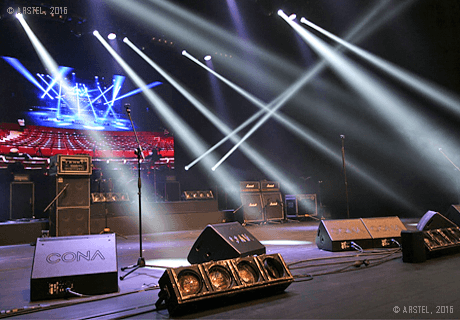

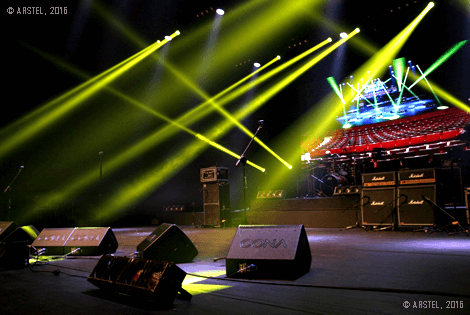

Концертные залы и объемные спортивные объекты, такие как стадионы и ледовые арены, чаще всего озвучивают с помощью линейных массивов. Однако обычные акустические системы в таких случаях бывают незаменимы в качестве дополнительных источников звука. Так, например, при озвучивании концертных залов с живым исполнением никак не обойтись без сценических мониторов. Для этой цели подойдут как специализированные мониторы Inter-M, так и универсальные громкоговорители с ассиметричной формой задней панели для горизонтального размещения.

Кроме того, акустические системы Inter-M могут использоваться в качестве боковых сценических мониторов, так называемых «прострелов». Для этого подойдет практически любая акустическая система Inter-M, установленная вертикально. Боковые мониторы располагаются, как правило, у переднего края сцены с обеих сторон и направляются точно так же, как и напольные мониторы, на исполнителя.

Для усиления нижних частот, особенно когда по ряду причин в составе кластеров не используются сабвуферы линейных массивов, предпочтительно применять отдельно стоящие сабвуферы. Их чаще всего располагают на полу или небольшом постаменте по бокам сцены и направляют в зал.

Достаточно часто возникает дополнительная необходимость в создании равномерной звуковой картины в местах, на которые не ориентирована основная акустическая система. Такое может потребоваться, например, для удаленной трибуны на спортивном объекте или для балкона с важными персонами в концертном зале. Для этих целей также используются обычные акустические системы, направленные при этом непосредственно на объект озвучивания.
