Конструкция и основные принципы работы

В окружающей среде существуют самые разнообразные источники электромагнитных излучений, при воздействии которых в трансляционных линиях могут наводиться большие напряжения, способные вывести из строя усилители, громкоговорители и другое трансляционное оборудование. Газовые разрядники, использование которых лежит в основе конструкции ISP-108/116, позволяют уменьшить такой риск.

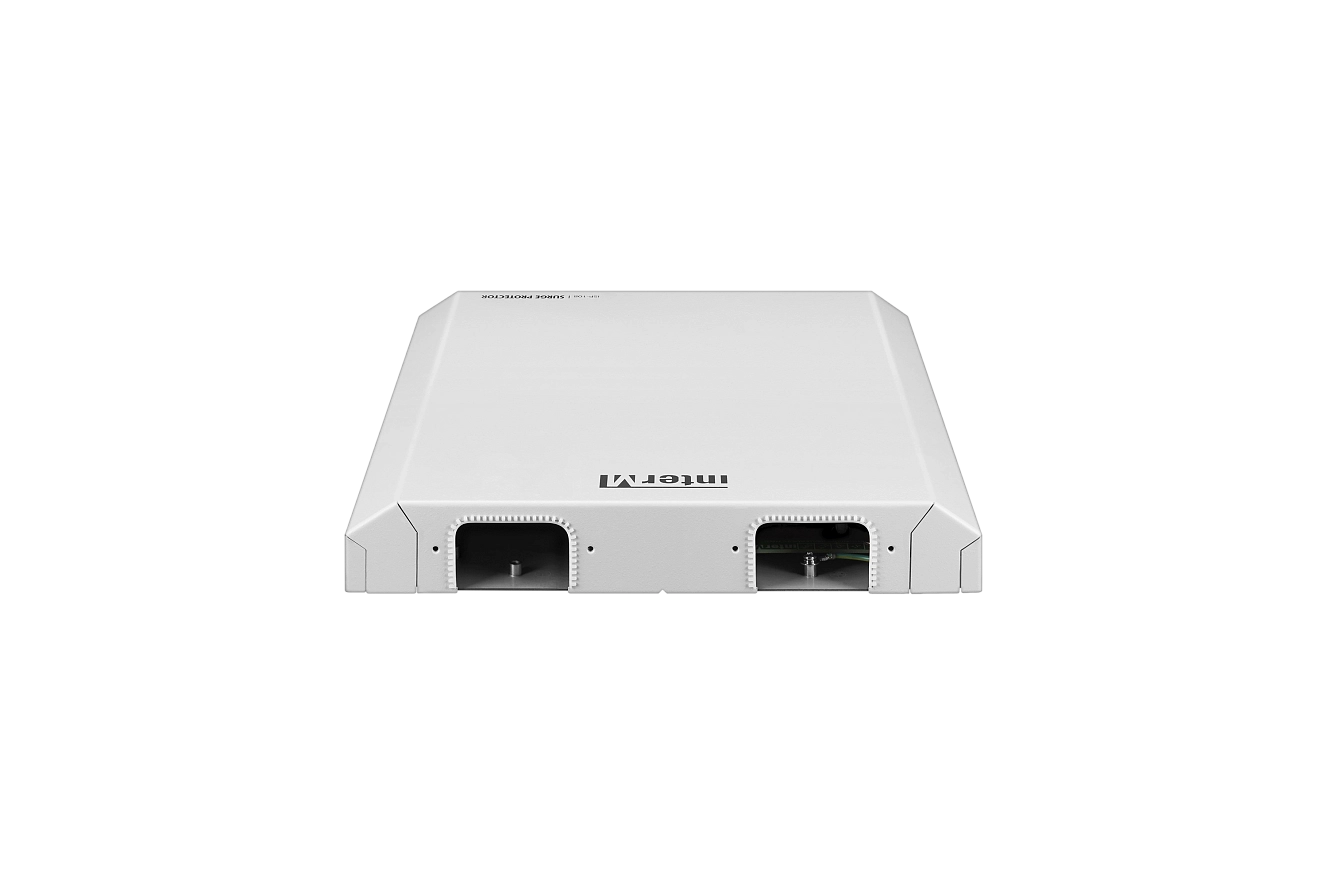

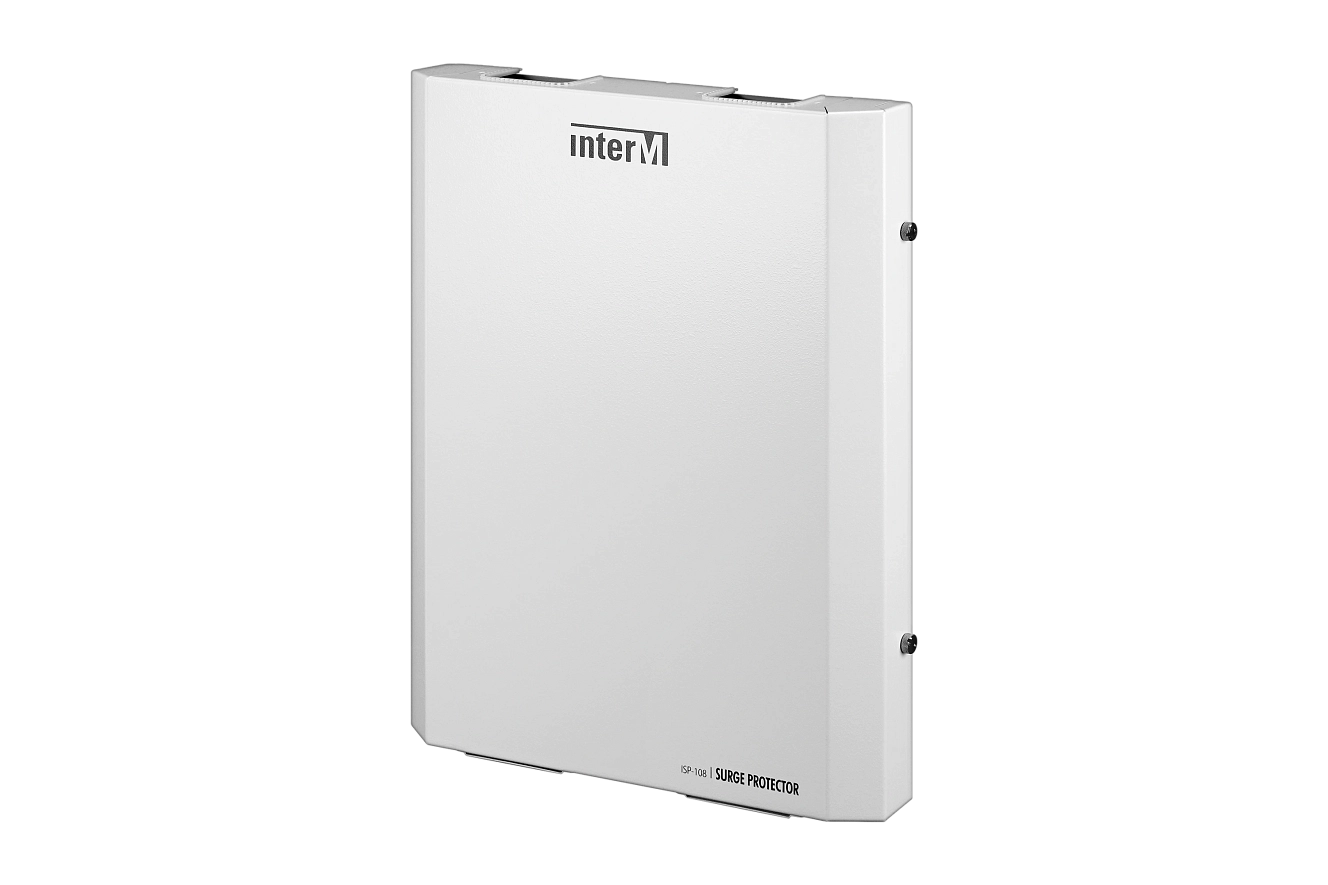

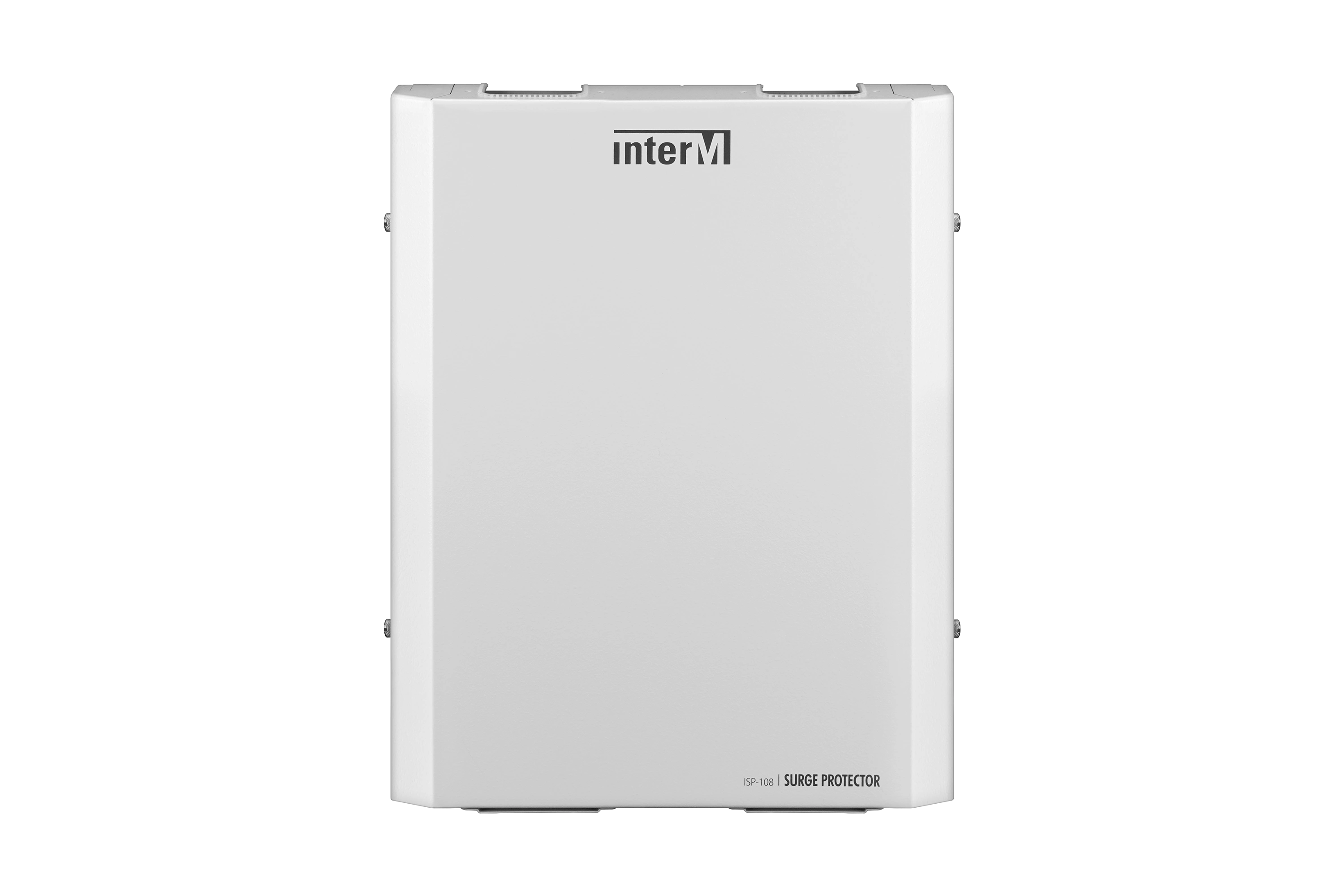

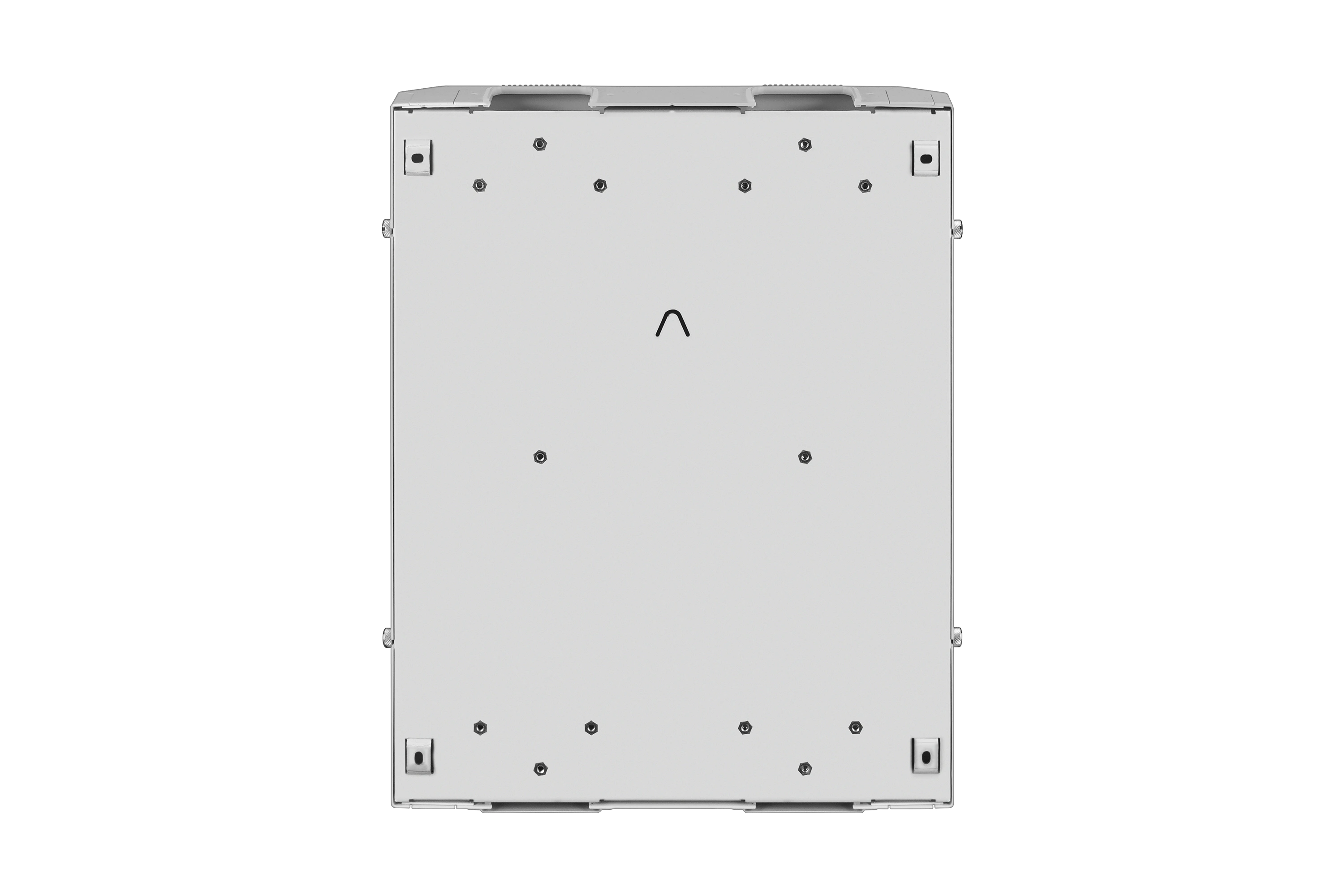

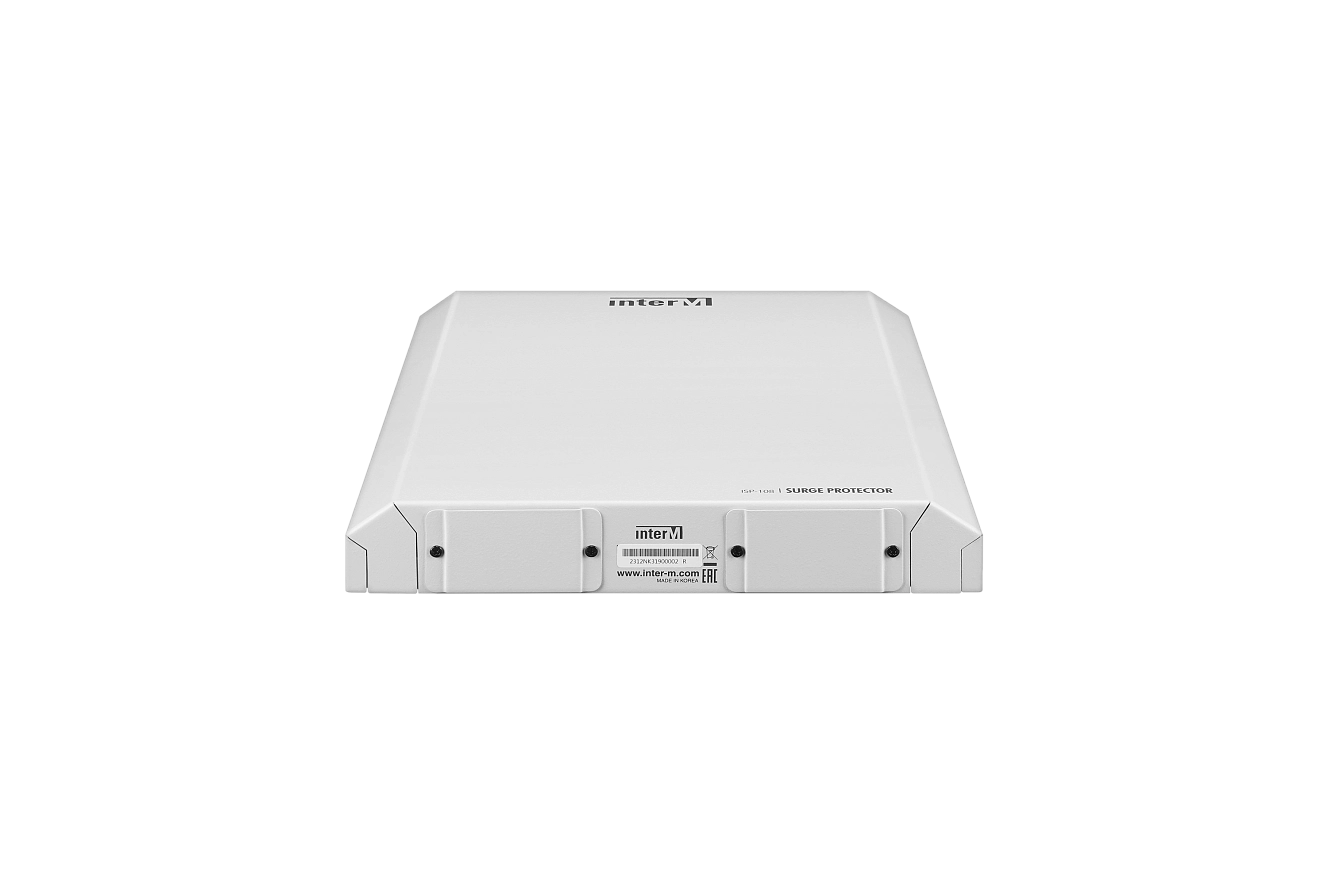

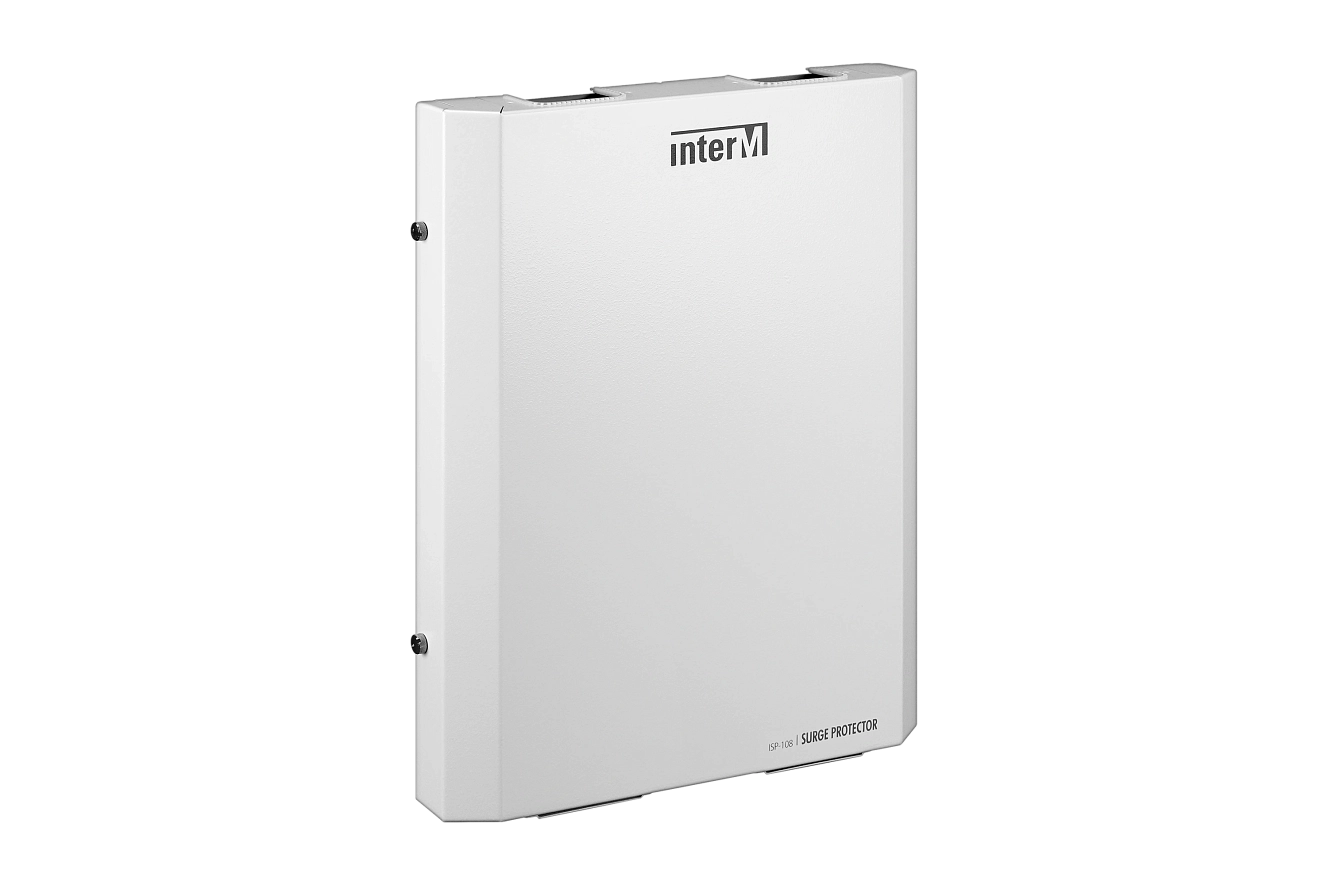

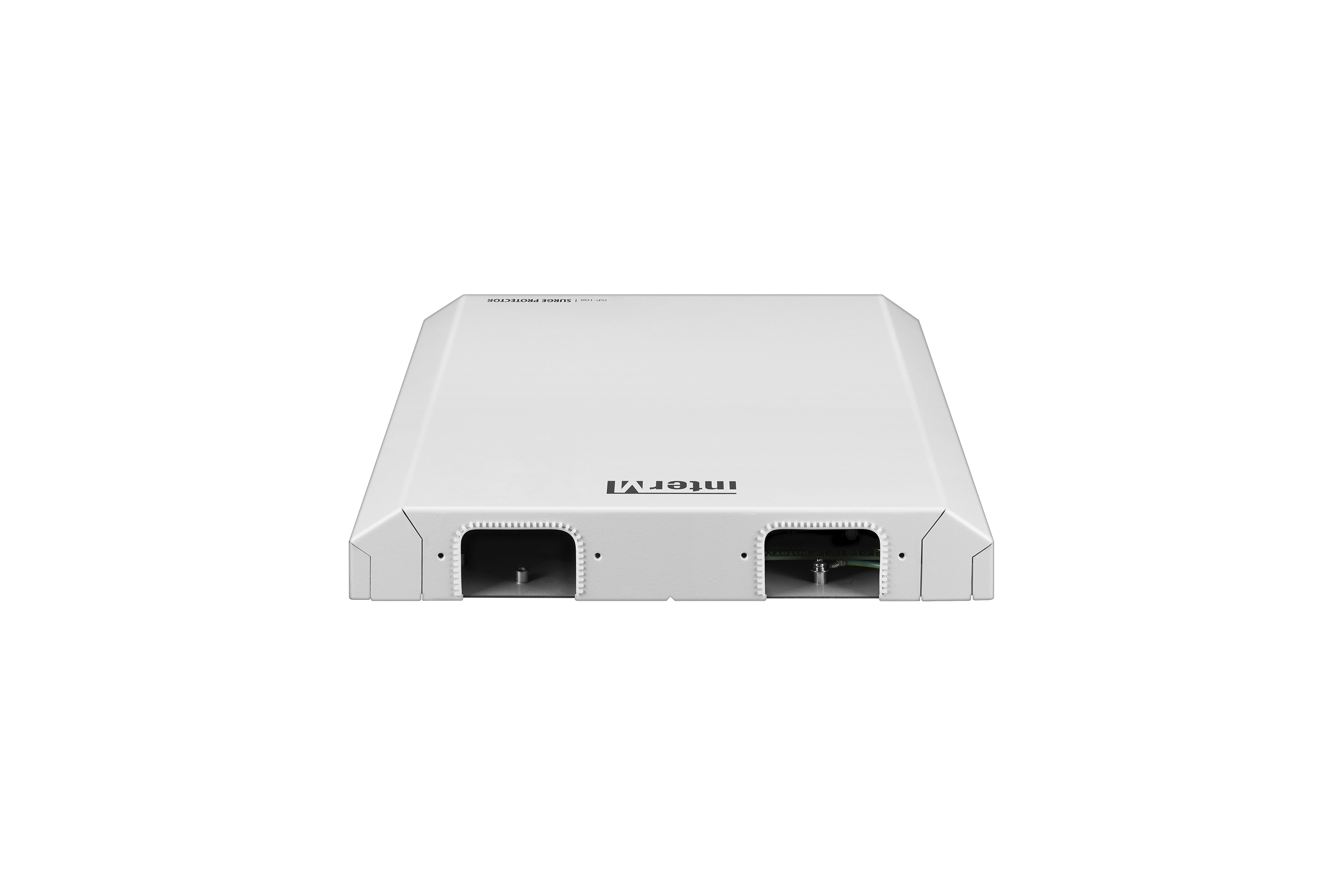

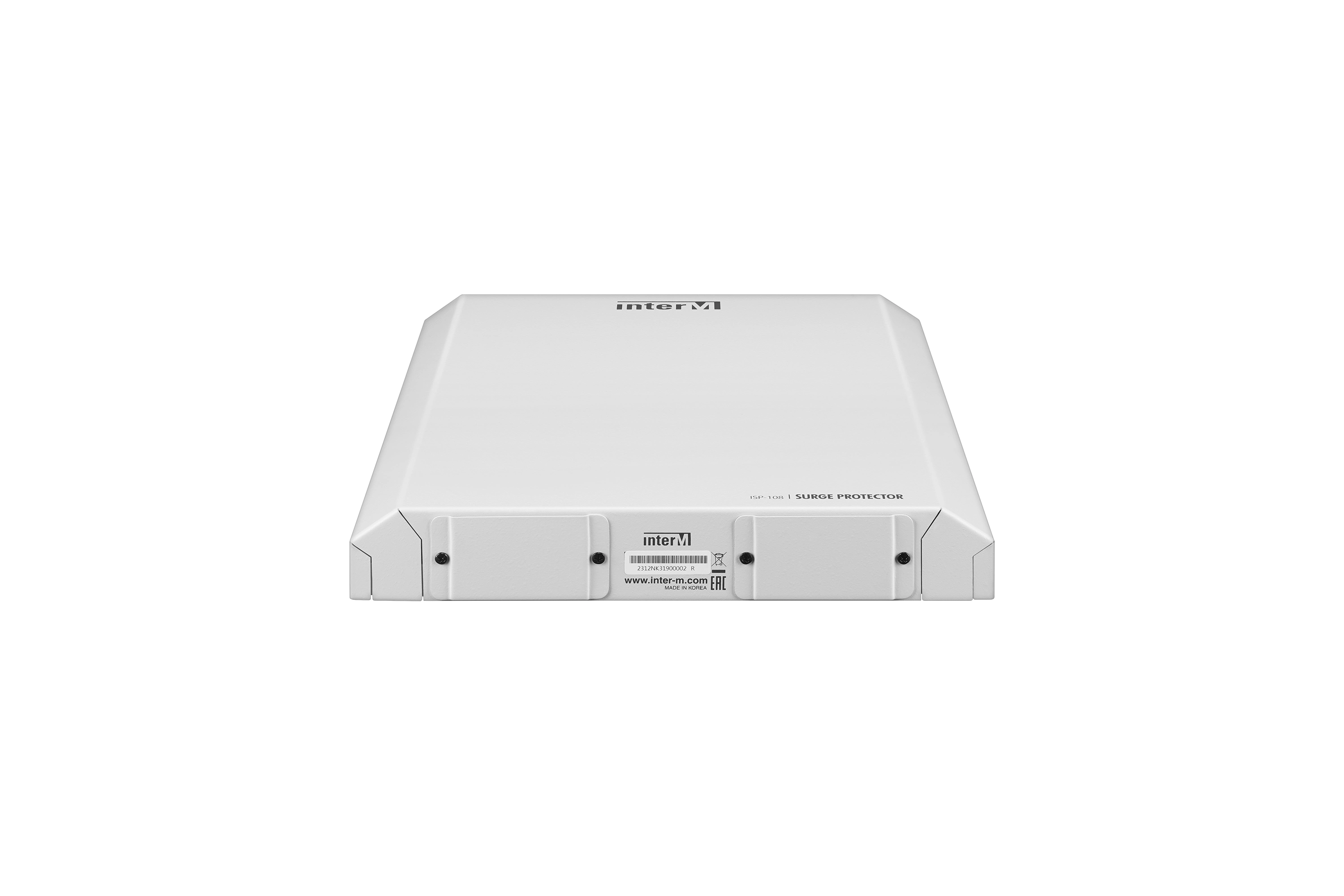

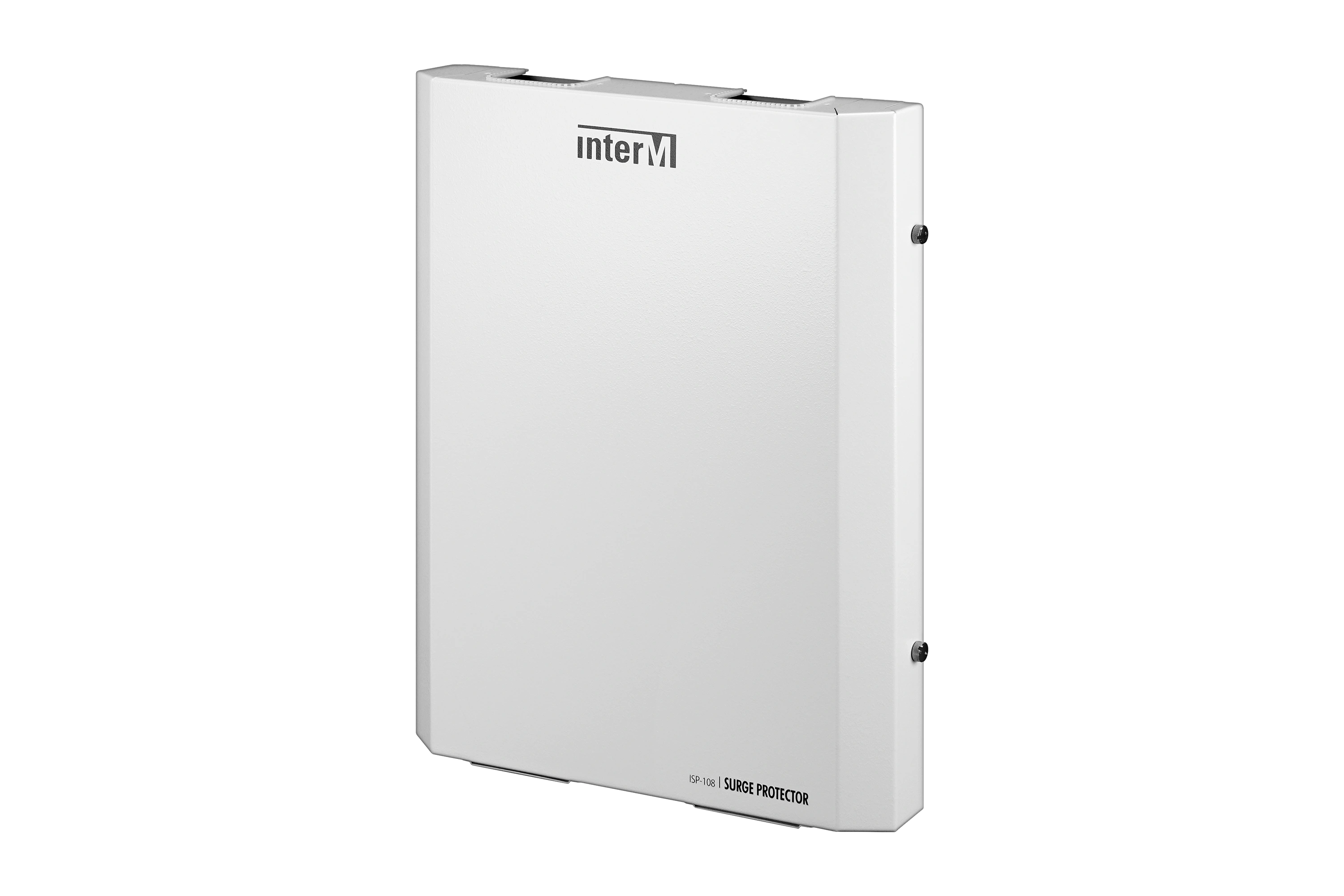

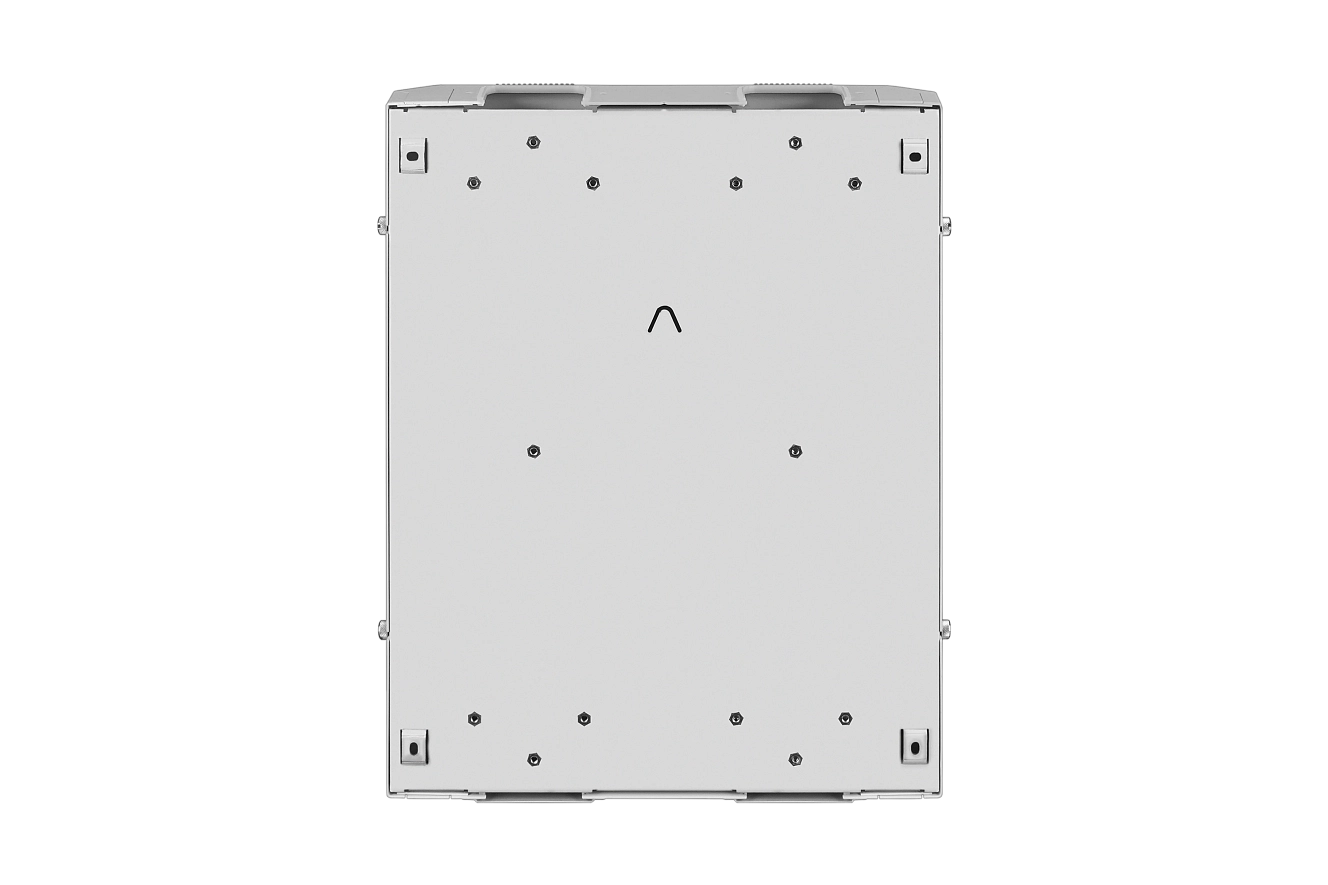

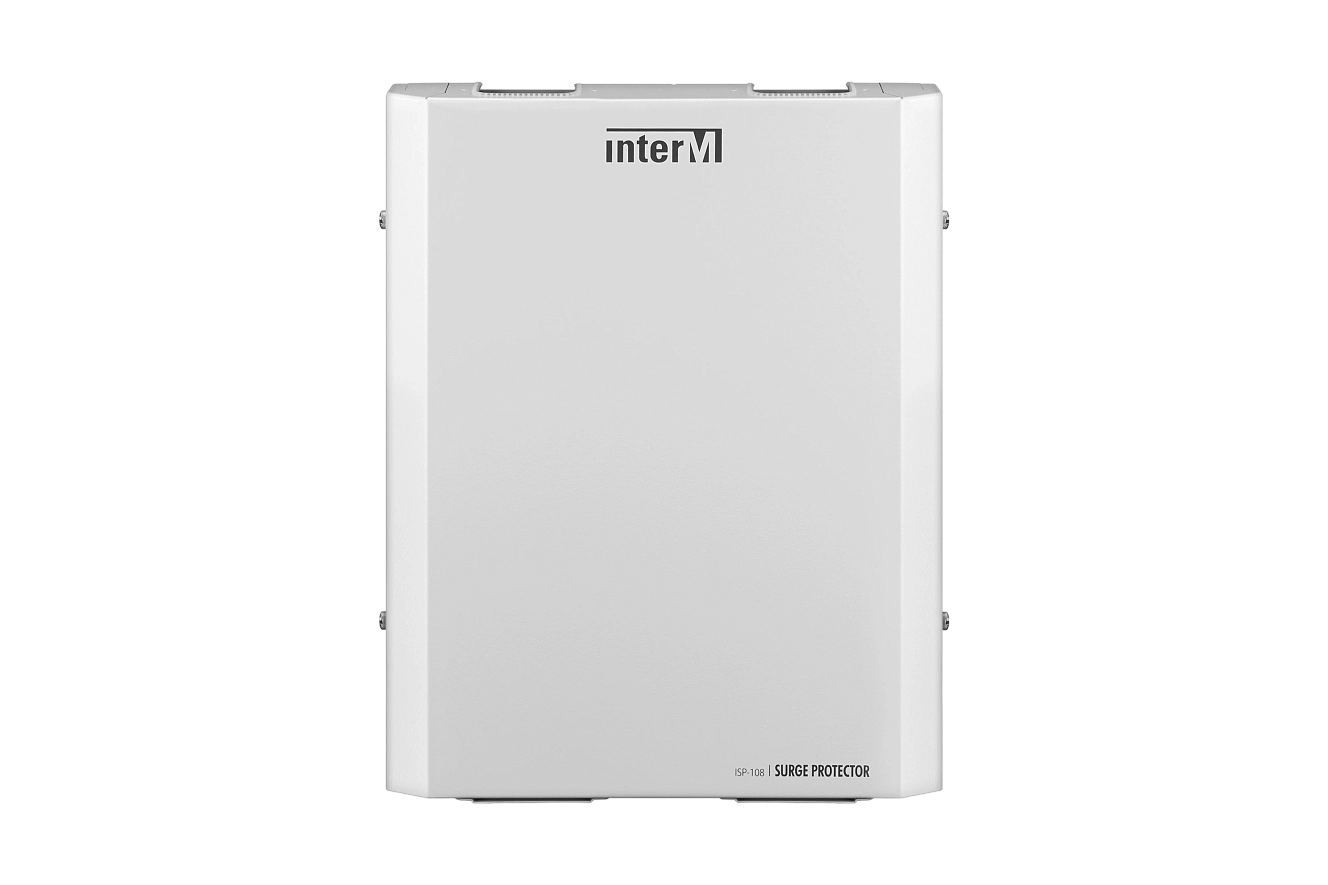

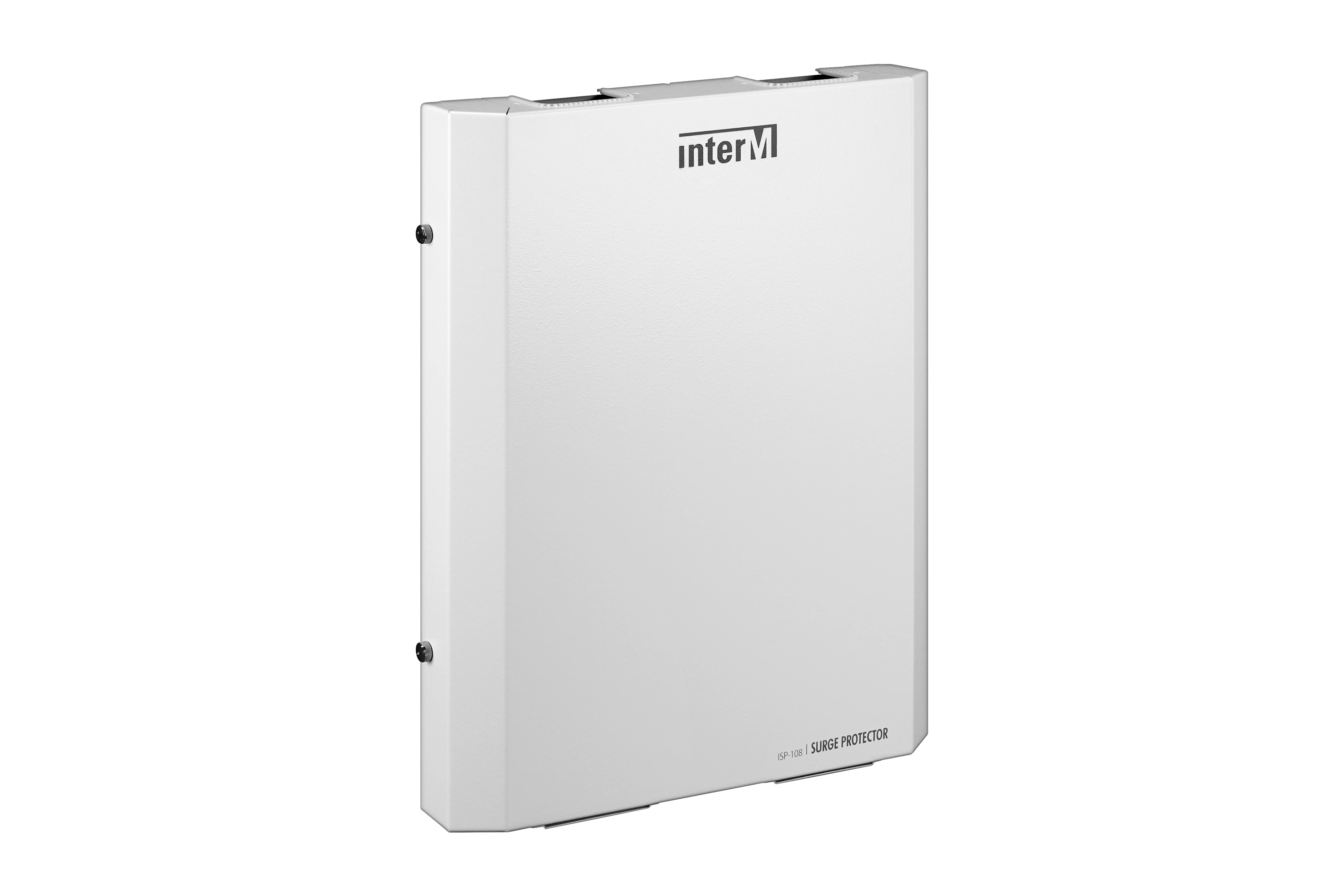

Корпус блока защиты трансляционных линий ISP-108 (ISP-116) состоит из металлического основания и металлической крышки, которая крепится к основанию с помощью четырех барашковых винтов. Основание усилено продольными металлическими стержнями и имеет четыре отверстия для крепления на несущие вертикальные поверхности. Для прокладки кабеля трансляционных линий предусмотрено четыре кабельных ввода – два снизу и два сверху. Два ввода в случае их неиспользования закрываются металлическими заглушками.

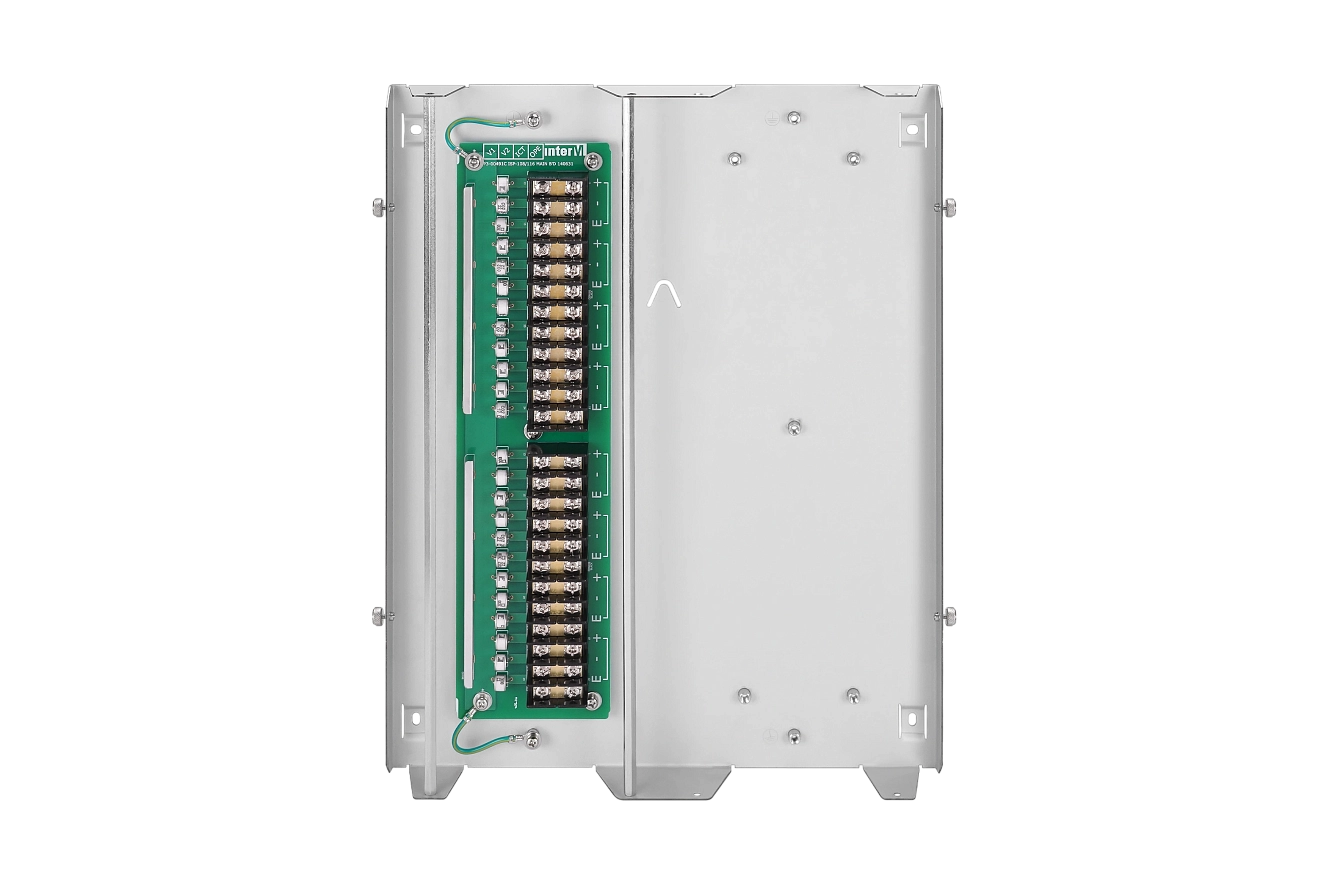

На основании установлена одна (ISP-108) или две (ISP-116) печатных платы с газовыми разрядниками и клеммными колодками для подключения трансляционных линий. Земляные шины плат соединены электрически с основанием и имеют винтовые зажимы для подключения внешней земляной шины (рис. 2).

В качестве элементов, защищающих трансляционные линии от перенапряжения, в блоках ISP-108/116 используются двухэлектродные разрядники с газовым наполнением CG2-300L. На каждой из плат находится по 24 таких разрядника.

Газовый разрядник упрощенно можно рассматривать как быстродействующий выключатель, срабатывающий при достижении определенного напряжения. При срабатывании происходит резкое уменьшение электрического сопротивления разрядника, в результате чего напряжение, наведенное в трансляционной линии, гасится на земляной шине.

Конструктивно газовый разрядник представляет собой керамическую трубку с электродами внутри, наполненную инертным газом и герметично закрытую металлическими крышками (рис. 4). Внутренние электроды соединены с внешними контактными выводами.

Если разница потенциалов на электродах меньше напряжения срабатывания, ток через разрядник практически равен нулю, сопротивление может составлять несколько ГОм. При увеличении напряжения до порога срабатывания (рис. 5, участок 1 диаграммы) происходит ионизация инертного газа и через него начинает течь небольшой ток. При этом напряжение падает до величины, называемой напряжением тлеющего разряда (участок 2 диаграммы).

Если энергии, поданной на электроды, достаточно для продолжения процесса разряда, то в дальнейшем происходит увеличение тока тлеющего разряда с незначительным увеличением напряжения (участок 3 диаграммы). При достижении определенной величины тока, свойственной данному разряднику, происходит возникновение дугового разряда и резкое падение напряжения между электродами (участок 4). Величина напряжения на электродах не меняется в течение всего процесса дугового разряда (участок 5) до момента, пока вся накопленная энергия не будет поглощена.

Основанные на таком принципе газовые разрядники широко применяются для защиты от перенапряжений в системах передачи электроэнергии, телекоммуникационных сетях, а теперь и в трансляционных системах.
