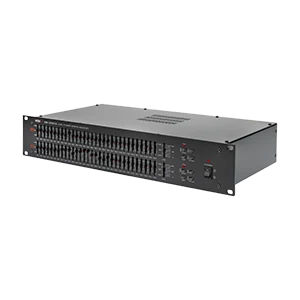

Графический эквалайзер EQ-2231A
При подборе оборудования и настройке любой звуковой системы решается задача достоверной передачи аудиосигнала. Проблема в равной степени актуальна как для профессиональных систем озвучивания, так и для систем оповещения.
Немаловажную роль в решении этой задачи играет эквалайзер — устройство, предназначенное для корректировки амплитудно-частотной характеристики звукового сигнала.
При подборе оборудования и настройке любой звуковой системы решается задача достоверной передачи аудиосигнала от источника до слушателя. Приходится учитывать множество факторов – от искажений, вносимых микрофонами и акустическими системами, до архитектурных особенностей помещения и акустических свойств отделочных материалов. Проблема в равной степени актуальна как для профессиональных систем озвучивания, так и для систем оповещения, в которых наиболее важным критерием является разборчивость воспроизведения речи.
Немаловажную роль в решении этой задачи играет эквалайзер – устройство, предназначенное для корректировки амплитудно-частотной характеристики звукового сигнала. Новинка – эквалайзер Inter-M EQ-2231A относится к широко распространенному типу графических эквалайзеров. Новая модель позволяет с высокой точностью регулировать АЧХ сигнала, добиваясь максимально естественного или ярко выраженного звука при различных акустических параметрах помещений.
Назначение
Эквалайзер EQ-2231А предназначен для применения в профессиональных и трансляционных звуковых системах и позволяет изменять амплитудно-частотные характеристики аудиосигналов.
Функциональные возможности и особенности
-
2 канала, 31 полоса
Устройство имеет 2 независимых канала, в каждом из которых предусмотрена 31 полоса для регулировки амплитудно-частотной характеристики. Интервал между полосами составляет 1/3 октавы.
-
Фильтры с постоянной добротностью
Добротность и полоса пропускания фильтров являются постоянными величинами и не зависят от положения регуляторов АЧХ.
-
Режим BYPASS
Режим BYPASS выключает эквалайзер из звуковой цепи с помощью одного нажатия и позволяет быстро сравнить исходный звуковой сигнал с сигналом, обработанным эквалайзером.
-
Выбор диапазона регулировок
Пользователь может установить требуемую глубину регулировки АЧХ: ±6 дБ и ±12 дБ.
-
Режим CUT ONLY
Режим CUT ONLY позволяет осуществлять регулировку АЧХ только на ослабление сигнала, в то время как в обычном режиме сигнал может и усиливаться, и ослабляться.
-
Симметричные линейные входы и выходы
Входы и выходы устройства являются балансными, что обеспечивает подавление синфазных помех, наводимых на соединительном кабеле.
-
Отключаемый ФВЧ
Фильтр высоких частот с частотой среза 80 Гц обеспечивает эффективное подавление сетевых помех.
-
Индикатор перегрузки
С помощью индикатора пользователь может определить появление нелинейных искажений сигнала, вызванных превышением допустимого уровня сигнала на входе устройства.
-
Внешнее резервное питания 24 В
Эквалайзер предусматривает подключение аккумуляторных батарей напряжением 24 В для резервирования питания. При пропадании сетевого напряжения, эквалайзер автоматически переключается на резервное питание.
-
Удобство использования
Расположение регуляторов на передней панели визуально соответствует графику изменения амплитудно-частотной характеристики сигнала.
-
Установка в 19”-й шкаф
Конструкция эквалайзера предусматривает установку в стандартный 19”-й шкаф.
Конструкция
Графический эквалайзер способен в широких пределах менять тональность звучания, усиливая или ослабляя амплитуду сигнала в определенных диапазонах частот. Чем больше таких диапазонов и соответственно меньше интервал между ними, тем точнее выполняется регулировка сигнала.
Эквалайзер EQ-2231A, как и его предшественник EQ-2231, имеет два независимых канала, в каждом из которых сигнал с помощью фильтров разделяется на 31 полосу с интервалом 1/3 октавы. Центральные частоты, выбранные для регулирования тональности полосовыми фильтрами, и интервалы между ними соответствуют наиболее часто применяемым в профессиональных системах обработки звука значениям.
С помощью регуляторов на передней панели для каждой частотной составляющей аудиосигнала может быть установлен собственный коэффициент ослабления или усиления. Регуляторы выполнены в виде «слайдеров», свободно перемещаемых в вертикальной плоскости. Расположение регуляторов визуально образуют график изменения амплитудно-частотной характеристики. Благодаря такой наглядности, «графические» эквалайзеры и получили своё название. Привычный и наглядный «классический» вид передней панели сохранён и в новой модели для максимально комфортного и удобного использования.
Рис. 1. Передняя панель EQ-2231A
- 1 — регуляторы уровня сигнала в отдельных полосах частот
- 2 — регулятор уровня входного сигнала
- 3 — индикатор перегрузки выходного сигнала
- 4 — переключатель глубины регулировки
- 5 — переключатель режима работы регуляторов
- 6 — кнопка включения фильтра высоких частот
- 7 — кнопка обхода эквалайзера (BYPASS)
- 8 — кнопка включения устройства
- 9 — индикатор питания
Диапазон регулировки АЧХ может быть выбран пользователем и составляет или ±6 дБ, или ±12 дБ. Диапазон ±12 дБ оптимален для тональных изменений и подавления акустической обратной связи. А диапазон ±6 дБ позволяет максимально точно настроить параметры звукового сигнала с учётом мельчайших нюансов и особенностей акустической обстановки.
На передней панели устройства для каждого канала предусмотрены кнопки BYPASS, при нажатии которых входной сигнал поступает напрямую на выход, в обход электронных цепей эквалайзера. Это позволяет пользователю сравнивать воспроизведение двух сигналов — исходного и обработанного эквалайзером. Фильтры высоких частот с частотой среза 80 Гц и ослаблением 18 дБ на октаву позволяют подавить низкочастотный шум и сетевые помехи, возникающие при использовании, например, источников аудиосигнала низкого качества. Эти фильтры являются отключаемыми.
При превышении номинального значения амплитуды выходного сигнала, на передней панели эквалайзера включается индикатор перегрузки, информирующий о появлении нелинейных искажений. В этом случае, пользователь может уменьшить уровень входного сигнала соответствующим регулятором эквалайзера.
Рис. 2. Внутренняя конструкция двух эквалайзеров EQ-2231 и EQ-2231A
В новом эквалайзере применяются специально разработанные активные фильтры, обеспечивающие минимальный сдвиг фазы при усилении или ослаблении частотных составляющих сигнала.
Рис. 3. Полосовые фильтры
В активных фильтрах применяются сверхмалошумящие операционные усилители NJM 2043LD эталонного качества японской фирмы JRC. Благодаря этому, EQ-2231А отличается исключительно высоким отношением сигнал/шум (более 90 дБ) и низким уровнем гармонических искажений (менее 0,02 %).
Входы и выходы устройства являются симметричными. Использование балансных схем на входе и выходе при передаче сигнала обеспечивает подавление синфазных помех, которые наводятся на соединительном кабеле.
Рис. 4. Задняя панель EQ-2231A
- 1 — разъём подключения устройства к сети питания
- 2 — разъём подключения устройства к резервному источнику питания
- 3 — симметричные линейные входы (XLR-разъёмы)
- 4 — симметричные линейные входы (разъёмы Euroblock)
- 5 — симметричные линейные выходы (XLR-разъёмы)
- 6 — симметричные линейные выходы (разъёмы Euroblock)
- 7 — переключатель заземления
В новом эквалайзере параллельно разъёмам XLR в каждом канале на входе и выходе предусмотрены стандартные клеммные разъёмы «под винт». Такое решение обеспечивает быстрое и удобное соединение с усилителями мощности и другими устройствами звуковой системы с помощью обычного микрофонного кабеля и без применения специальных коммутационных кордов.
Рис. 5. Различия в разъемах задних панелей EQ-2231 и EQ-2231A
Разработчики предусмотрели в новой модели все нюансы эксплуатации эквалайзера и применили отключаемое заземление устройства. Выводы GND/COM всех разъёмов соединены с шиной заземления эквалайзера, которая может отключаться от внешних цепей заземления (по линиям питания или через корпус шкафа) переключателем Groundlift. В исключительных ситуациях, при недостаточно качественном внешнем заземлении, отключение шины позволяет предотвратить появление паразитного тока в оплётке акустического кабеля между устройствами.
Рис. 6. Схема работы переключателя заземления
При выключении эквалайзера, например, в случае пропадания питания, для сохранения работоспособности аудиосистемы в целом предусмотрена схема обхода устройства. В такой ситуации, благодаря встроенным быстродействующим релейным переключателям, входной сигнал без обработки эквалайзером начнёт поступать на выход EQ-2231A.
Эквалайзер устанавливается в 19”-й аппаратный шкаф и питается от сети 220 В 50 Гц или от внешнего источника постоянного тока 24 В.
Преимущества новой модели
- улучшено качество передачи звука, в том числе за счёт повышения отношения сигнал/шум
- для симметричных линейных входов/выходов добавлены клеммные разъёмы, дублирующие XLR-разъёмы
- появилась возможность отключения шины заземления эквалайзера от внешнего заземления
- возможность подключения в качестве резервного источника питания аккумуляторных батарей напряжением 24 В
Технические характеристики
| Наименование | EQ-2231А |
|---|---|
| диапазон воспроизводимых частот (±1 дБ), Гц | 20...20000 |
| входное сопротивление, кОм | > 10 |
| чувствительность, дБ | 2 |
| выходное сопротивление, Ом | 600 |
| уровень выходного сигнала, дБ | 2 |
| коэффициент нелинейных искажений, % | < 0,02 |
| отношение сигнал/шум, дБ | > 90 |
| глубина регулировки АЧХ, дБ | 12 или 24 |
| частоты полосовых фильтров (ISO) | ⅓ октавы |
| отключаемый фильтр высоких частот (18 дБ/октава), Гц | 80 |
| напряжение питания, В: — основное (переменный ток, 50 Гц) — резервное (постоянный ток) |
220 24 |
| максимальная потребляемая мощность, Вт | 20 |
| масса, кг | 5 |
| габариты (Ш×В×Г), мм | 482×88×234 |
Схема применения
Применение EQ-2231A в 8-канальной трансляционной системе
Система оповещения и управления эвакуацией 3-го типа построена с использованием стоечного оборудования 6000-й серии на основе контроллера PX-6216 и имеет 8 каналов трансляции и 16 зон оповещения. Система обеспечивает автоматическое выполнение сценариев эвакуации с трансляцией по зонам тревожных сообщений, записанных в цифровой магнитофон PV-6232, подачу рекламных и служебных сообщений по расписанию на неделю (PW-6242A).
Для передачи сообщений по громкой связи предусмотрены микрофонные панели RM-6024 с программируемым селектором зон, телефонный контроллер TP-6231 и микрофон RM-01, установленный на рабочем месте оператора трансляционной системы.
Для музыкальной трансляции используется звуковая карта компьютера, подключенная по линейному выходу, а также цифровой тюнер TU-6200, CD/MP3-проигрыватель CD-6208 и цифровой магнитофон PV-6232.
Хорошее, чистое звучание музыкальной трансляции обеспечивается подключением качественных источников звука (CD-6208, PV-6232 и TU-6200) и коррекцией частотной характеристики эквалайзерами EQ-2231A. Применение эквалайзера позволяет избежать акустической обратной связи между громкоговорителями и микрофоном за счёт ослабления сигнала по отдельным частотным составляющим и помогает добиться высокой громкости трансляции речевого сигнала. Другой функцией, выполняемой эквалайзером, является повышение разборчивости речи, передаваемой от различных источников. Повышение разборчивости достигается выделением частот, соответствующих человеческому голосу, и ослаблением источников постоянного шума, таких как шум ветра, щелчки микрофона, чрезмерный свист и другие. Для помещений, где требуется максимальная естественность музыкальной трансляции необходимо выполнить тонкую настройку эквалайзера для компенсации акустической неоднородности помещений.
Применение EQ-2231A с профессиональным звуковым оборудованием
Стереофоническая звуковая система состоит из проигрывателя CD-6208, двухканального эквалайзера EQ-2231A, профессионального усилителя L-2400 и акустических систем SC-215, SC 212M.
