Контроллер микрофонных панелей RME-6108
Благодаря контроллеру микрофонных панелей RME-6108 возможности использования микрофонных панелей в СОУЭ практически не ограничены. Контроллер позволяет включить в многоканальную систему до 32-х RM-6024.
Вместо микрофонных панелей RME-6108 позволяет подключать телефонные контроллеры TP-6231, благодаря чему оповещение может осуществляться с телефонов, в том числе мобильных.
Среди требований к проектируемой системе оповещения и управления эвакуацией (СОУЭ) часто встречается задача по использованию большого количества удалённых микрофонных панелей. Но, как оказалось на практике, реализация этой задачи не всегда была возможной даже при использовании современных «рэк-систем». Например, стандартная конфигурация стоечного оборудования 600-й серии Inter-M позволяет подключить к контроллеру системы оповещения не более двух микрофонных панелей RM-616. Поэтому с целью расширения возможностей системы инженеры нашей компании в свое время разработали нестандартную схему подключения, при использовании которой количество микрофонных панелей можно увеличить вдвое. Но, как оказалось, и это не всегда в полной мере устраивало заказчика.
Сегодня с уверенностью можно сказать, что эти проблемы навсегда остались в прошлом. В процессе разработки оборудования нового поколения — 6000-й серии — была учтена необходимость кардинального расширения функциональных возможностей системы, в том числе и по увеличению количества микрофонных панелей. В качестве решения компанией Inter-M была предложена принципиально новая модель — контроллер микрофонных панелей RME-6108. Теперь возможности использования микрофонных панелей практически не ограничены. Так, новинка позволяет увеличить максимальное количество подключаемых микрофонных панелей в 8 раз — до 16 микрофонных панелей RM-6024 с помощью двух контроллеров RME-6108 в одноканальной системе или до 32-х RM-6024 с использованием четырех контроллеров РМЕ-6108 Интер-М в многоканальной системе. Если нет необходимости в большом количестве микрофонных панелей, для построения стандартной конфигурации системы оповещения микрофонные контроллеры RME-6108 можно исключить. В этом случае можно использовать не более двух панелей RM-6024, подключаемых непосредственно к ECS-6216P в одноканальной системе, или четырех — подключаемых к PX-6216 в многоканальной системе.
Вместо микрофонных панелей RM-6024 новая модель RME-6108 позволяет подключать телефонные контроллеры TP-6231. Благодаря этому оповещение может осуществляться с использованием телефонов, в том числе и мобильных.
Таким образом, новый микрофонный контроллер RME-6108 существенно расширяет функциональные возможности стоечного оборудования и позволяет реализовать практически любые современные требования заказчиков в плане подключения большого количества удаленных микрофонных панелей.
Назначение
Контроллер микрофонных панелей RME-6108 предназначен для подключения дополнительных микрофонных панелей RM-6024 и телефонных контроллеров TP-6231, используемых в системе оповещения и музыкальной трансляции.
Функциональные возможности и особенности
-
Подключение до 32-х микрофонных панелей и телефонных контроллеров
RME-6108 имеет восемь входов для подключения микрофонных панелей RME-6024 или телефонных контроллеров TP-6231 и один выход для соединения с контроллером системы. Таким образом, в одноканальной системе может быть использовано до 16-ти устройств удаленного речевого оповещения (если задействовано два RME-6108), а в многоканальной — до 32-х (когда задействовано четыре RME-6108).
-
Гибкая система приоритетов
Уровень приоритета для каждого из входов RME-6108 устанавливается пользователем с помощью компьютера при настройке системы. По умолчанию, в соответствии с заводскими настройками, уровень приоритета соответствует номеру входа, к которому подключены микрофонная панель или телефонный контроллер: RM 1 > RM 2 > RM 3 > RM 4 > RM 5 > RM 6 > RM 7 > RM 8.
-
Высокая помехозащищенность
Использование балансных схем коммутации на входах и выходе контроллера микрофонных панелей RME-6108 позволяет значительно уменьшить влияние электромагнитных помех, наводимых в соединительном кабеле.
-
Максимальная удаленность до 1000 м
Максимальная длина соединительного кабеля от RME-6108 до микрофонной панели RM-6024, как и до контроллера системы, составляет 1000 м.
-
Контроль соединения
Для взаимодействия блока RME-6108 с микрофонными панелями RM-6024 используется интерфейс RS-422, позволяющий осуществлять дуплексную цифровую связь с малыми помехами на больших расстояниях. Важным преимуществом данного типа соединения является возможность контроля целостности соединительного кабеля.
-
Информативная индикация
Для каждого входа RME-6108 предусмотрен индикатор, позволяющий определить наличие или отсутствие соединения по интерфейсу RS-422, а также поступление сигнала от микрофонной панели или телефонного контроллера.

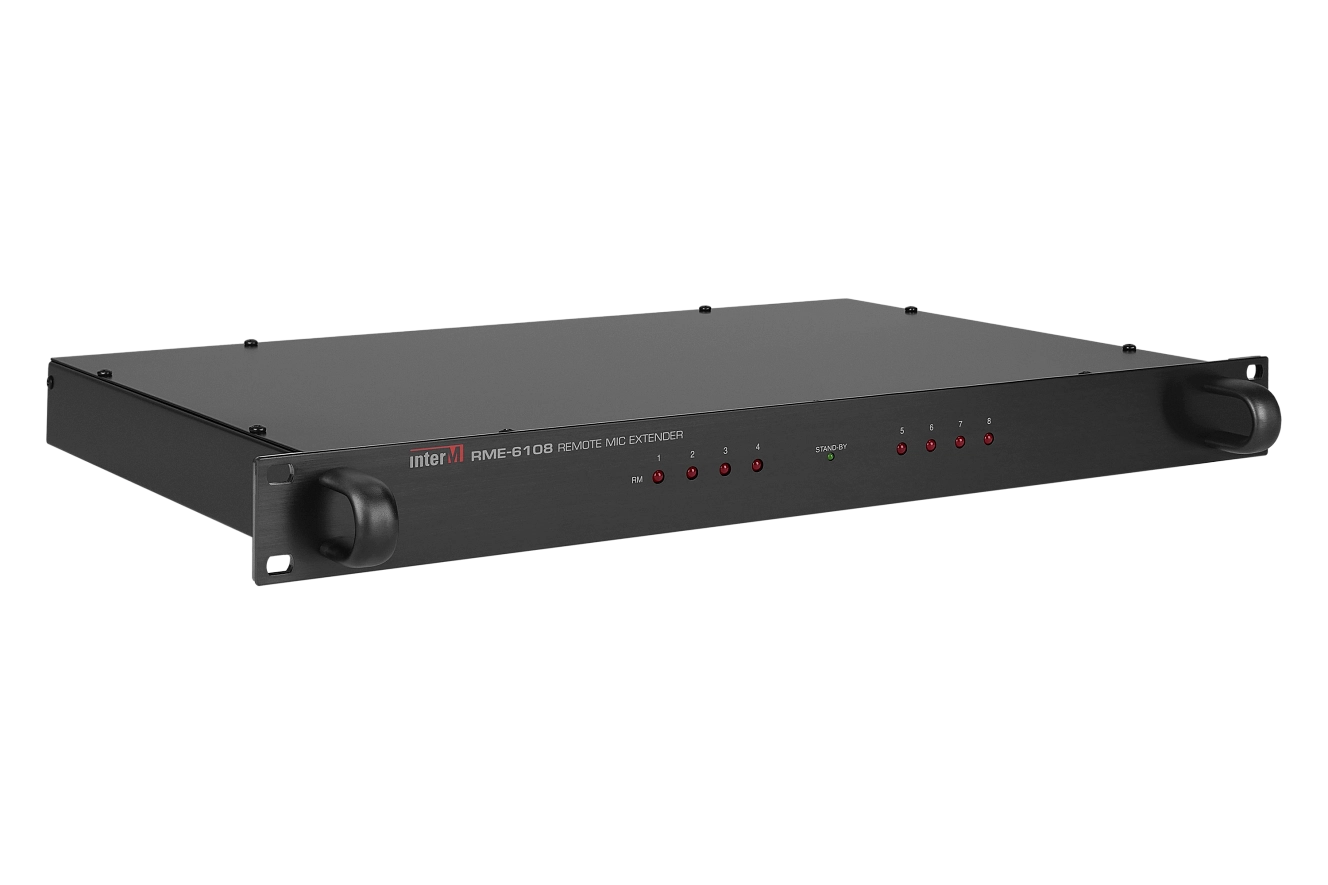

Конструкция

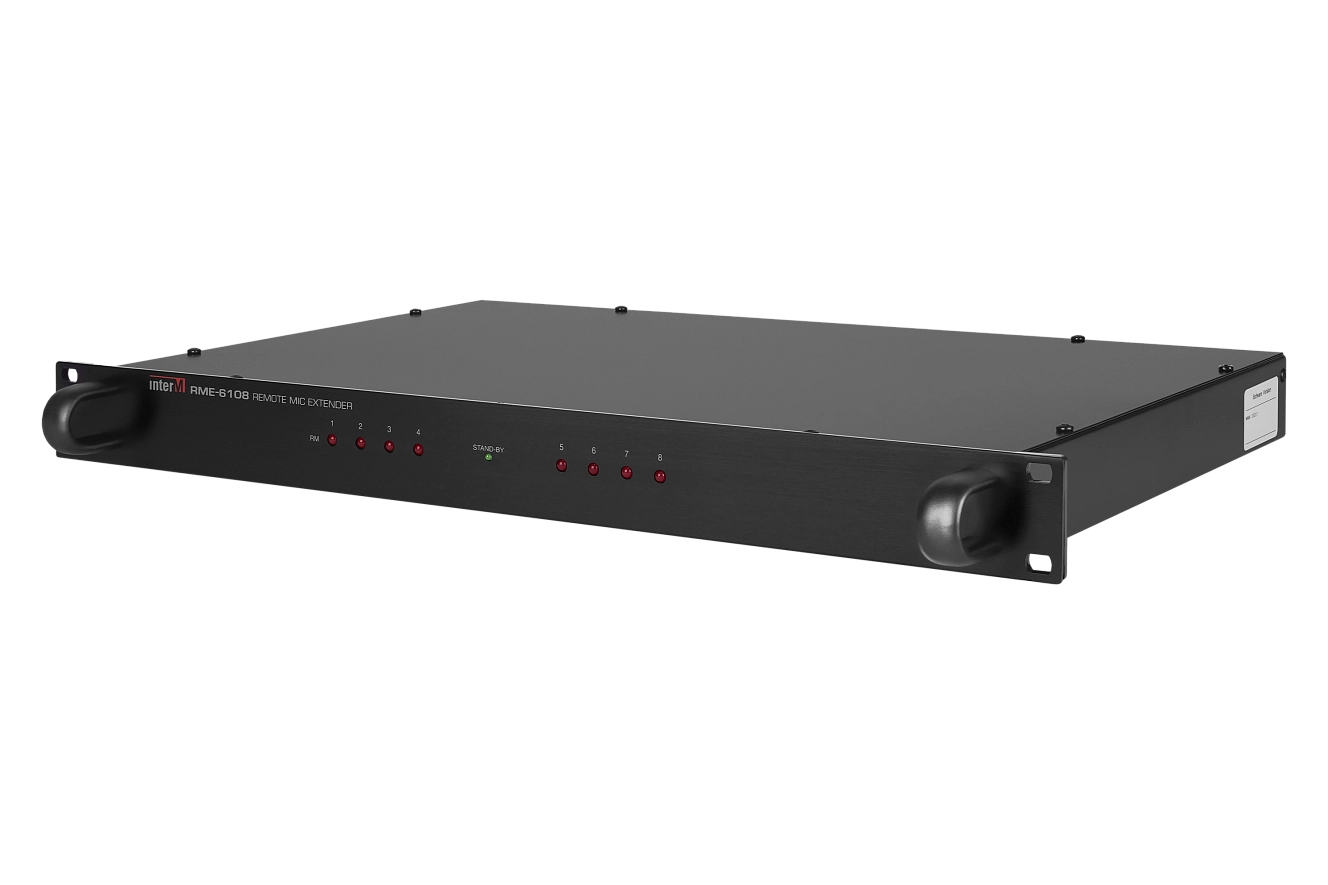

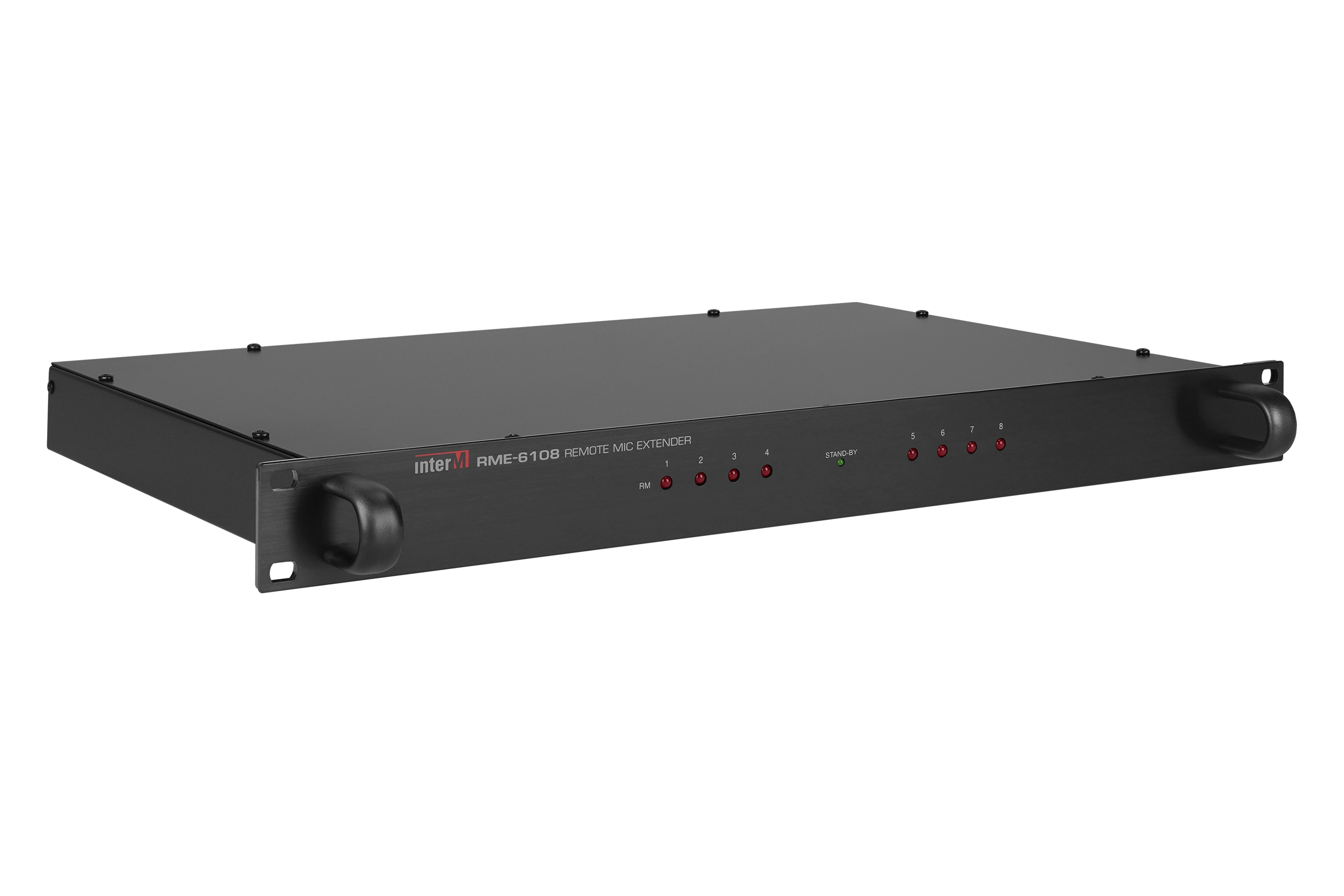

Корпус контроллера микрофонных панелей RME-6108 обладает компактными размерами. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф и занимает по высоте один юнит (44 мм).

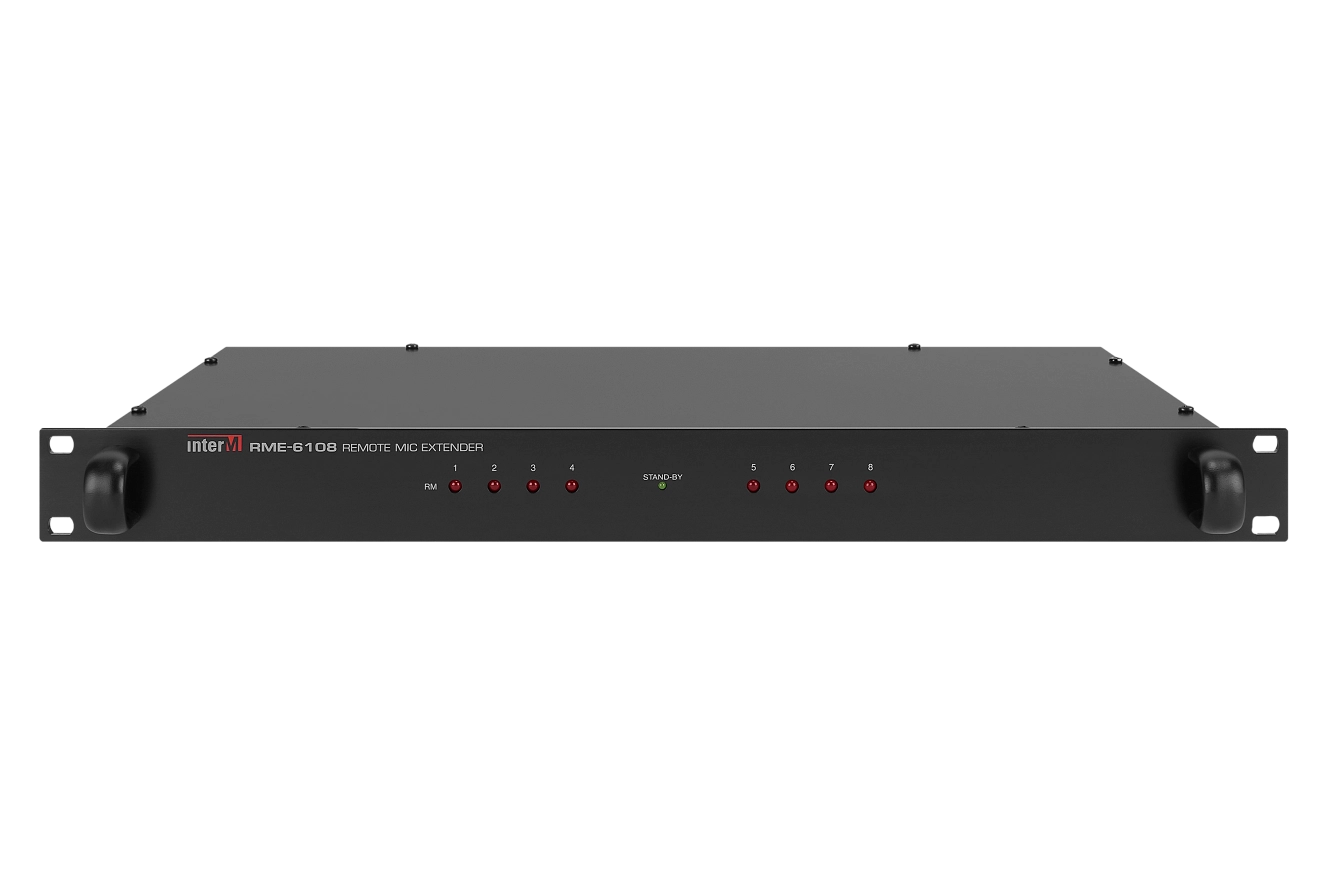

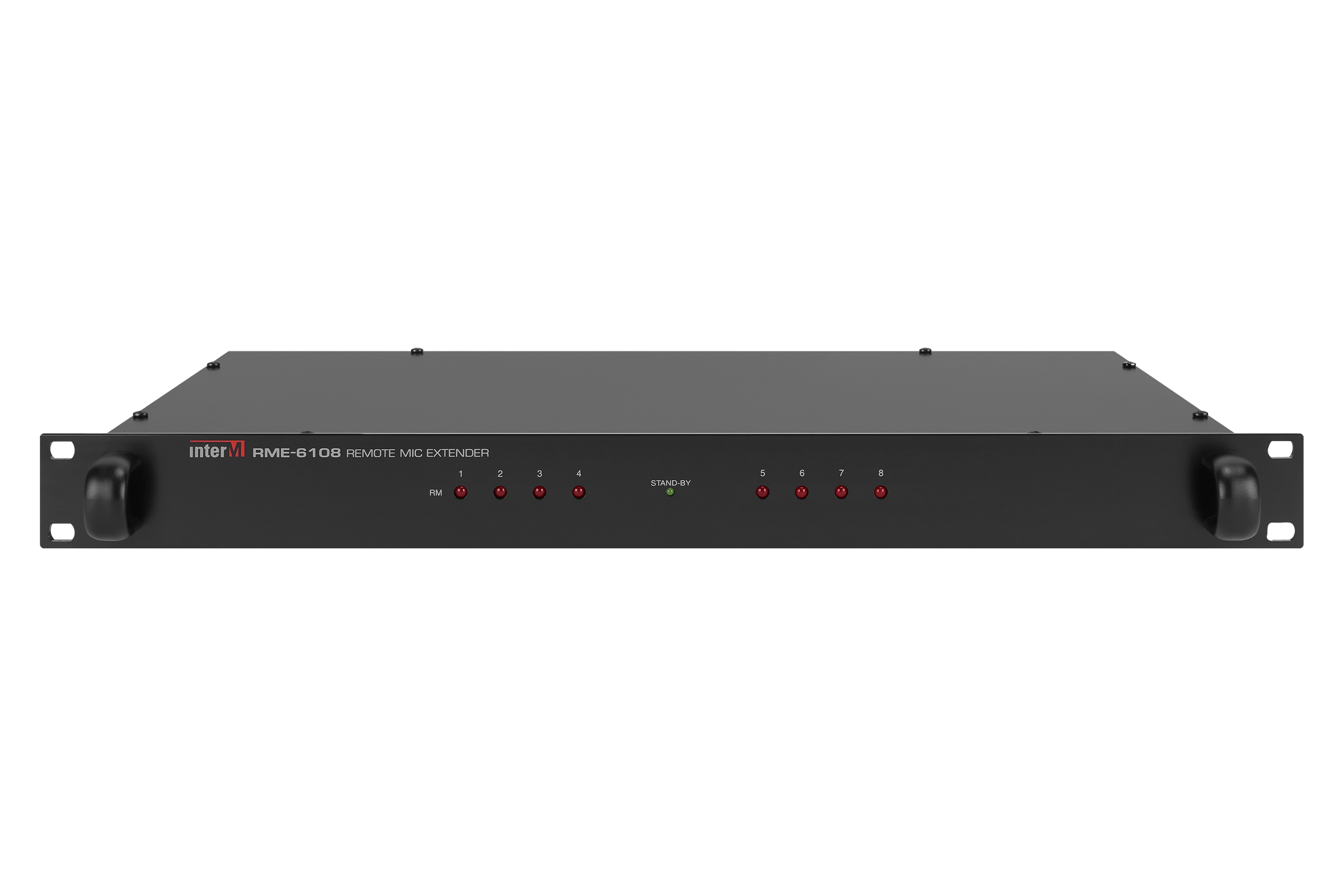

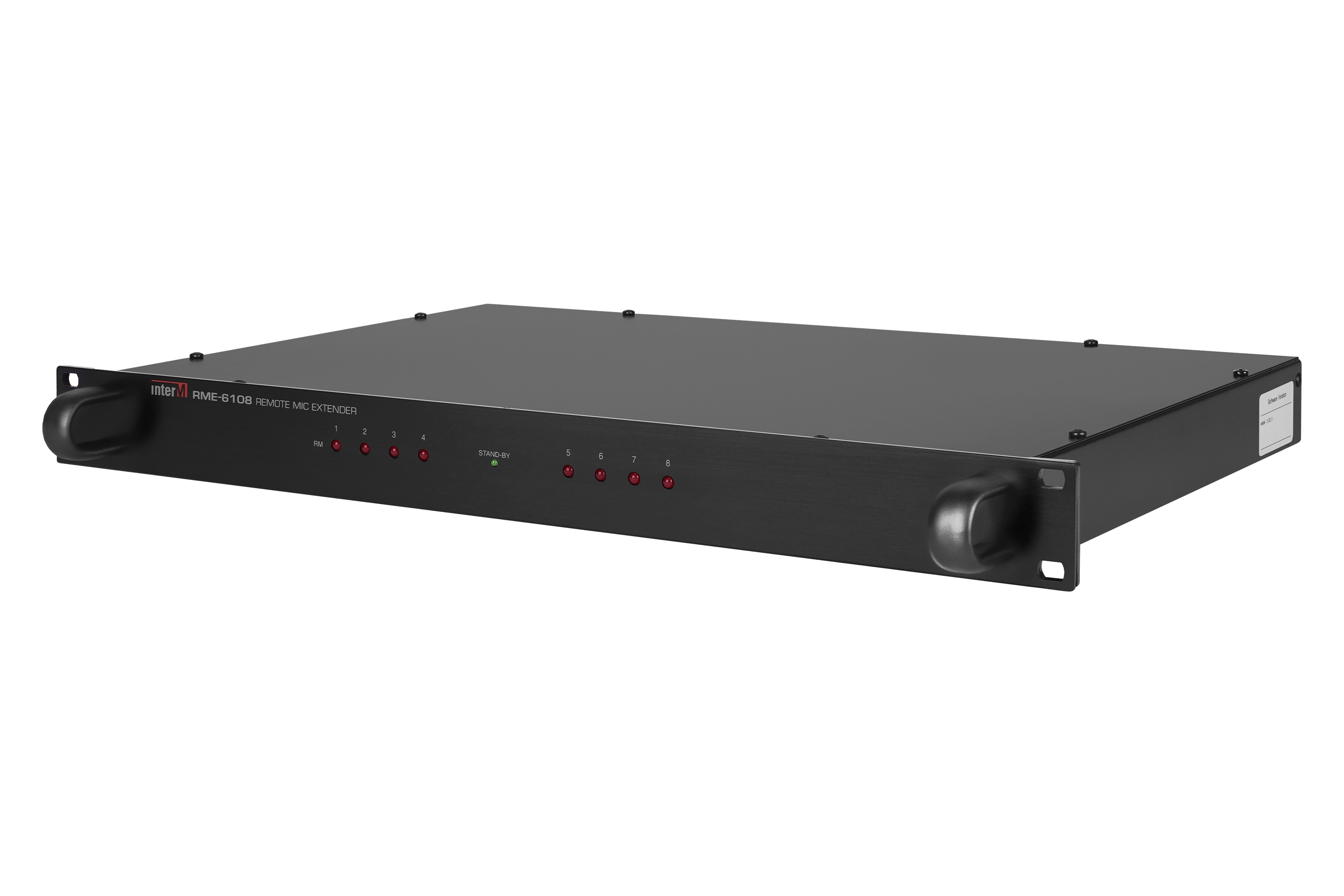

Рис.1. Передняя панель
- 1 — индикаторы состояния входов RM 1—8
- 2 — индикатор питания
Передняя панель устройства имеет оригинальный дизайн, разработанный для стоечного оборудования 6000-й серии Интер-М. Она изготовлена из стальной пластины толщиной 5 мм, имеет черное матовое покрытие. Ручки, предназначенные для удобства установки блока в стоечный шкаф, имеют округлую форму.
Светодиодный индикатор в центре передней панели микрофонного контроллера светится зеленым цветом при наличии питания (24 В постоянного тока) и начинает мигать, если возникает ошибка связи с подключенными к RME-6108 устройствами.
Красные светодиодные индикаторы показывают состояние 8-ми входов микрофонного контроллера. При подключении микрофонной панели RM-6024 или телефонного контроллера TP-6231 к входу RME-6108 соответствующий индикатор светится, а при получении сигнала оповещения — мигает.

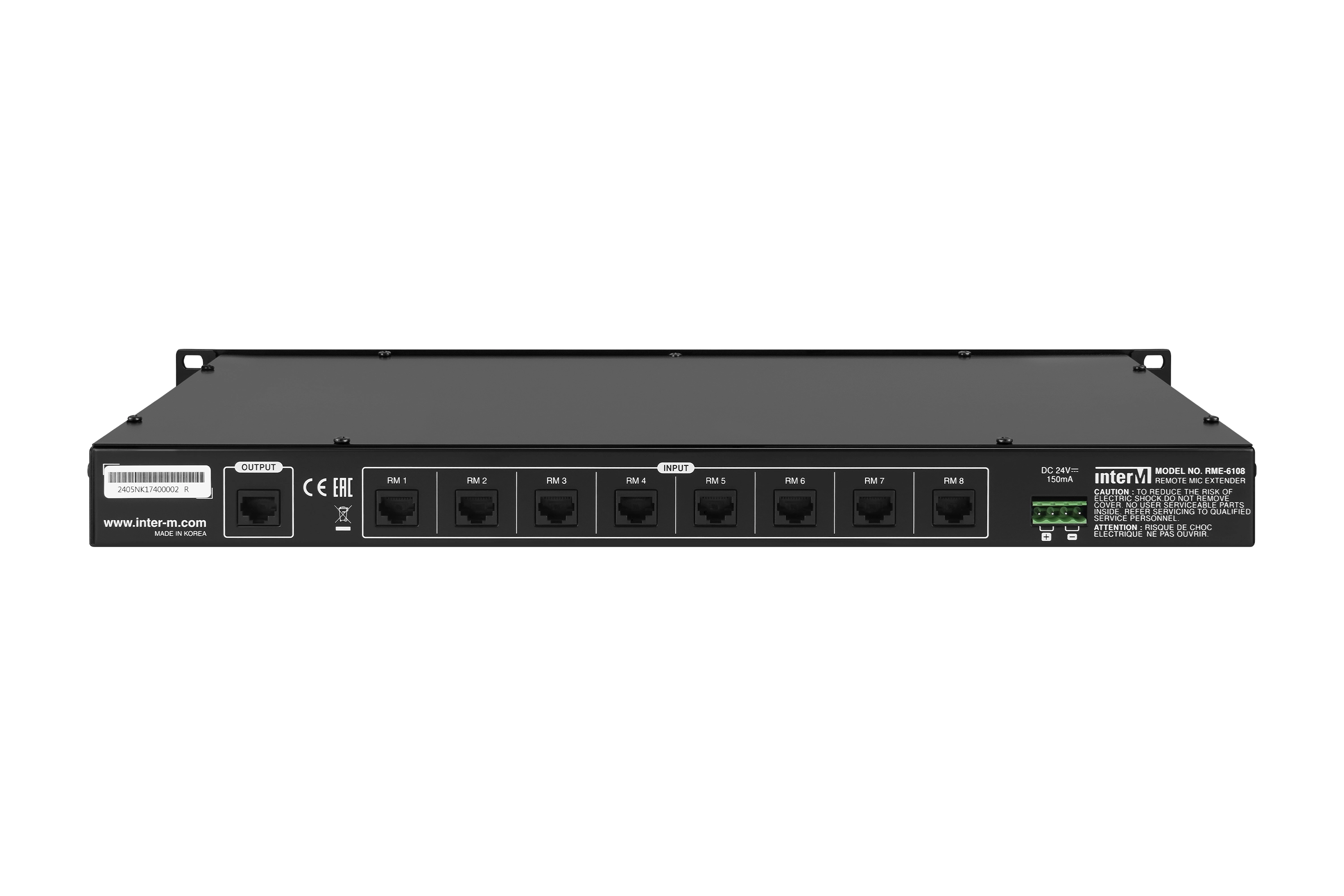

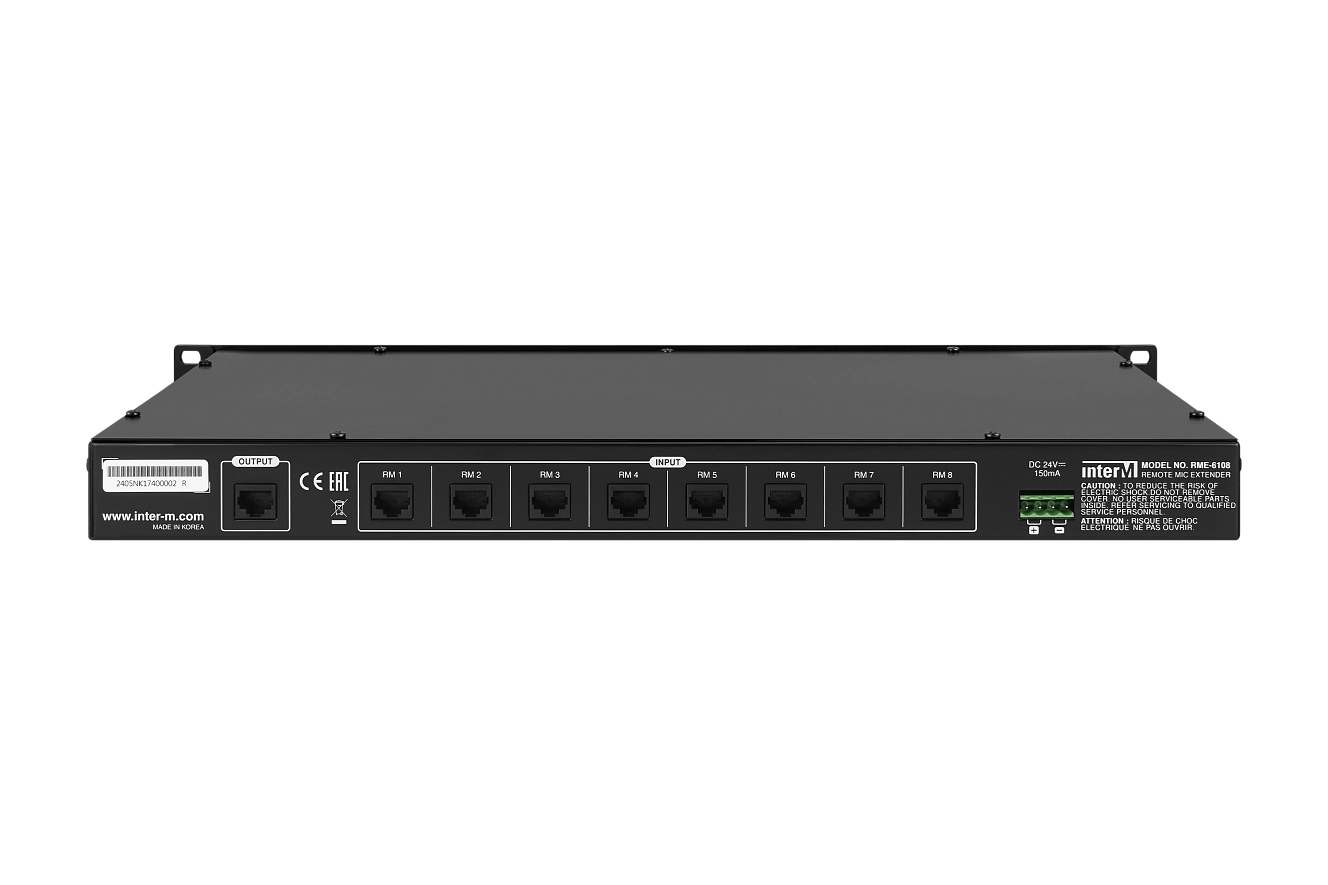

Рис.2. Задняя панель
- 1 — выход для подключения к ECS-6216P
- 2 — входы RM 1—8 для подключения RM-6024 или TP-6231
- 3 — разъем для подключения источника питания

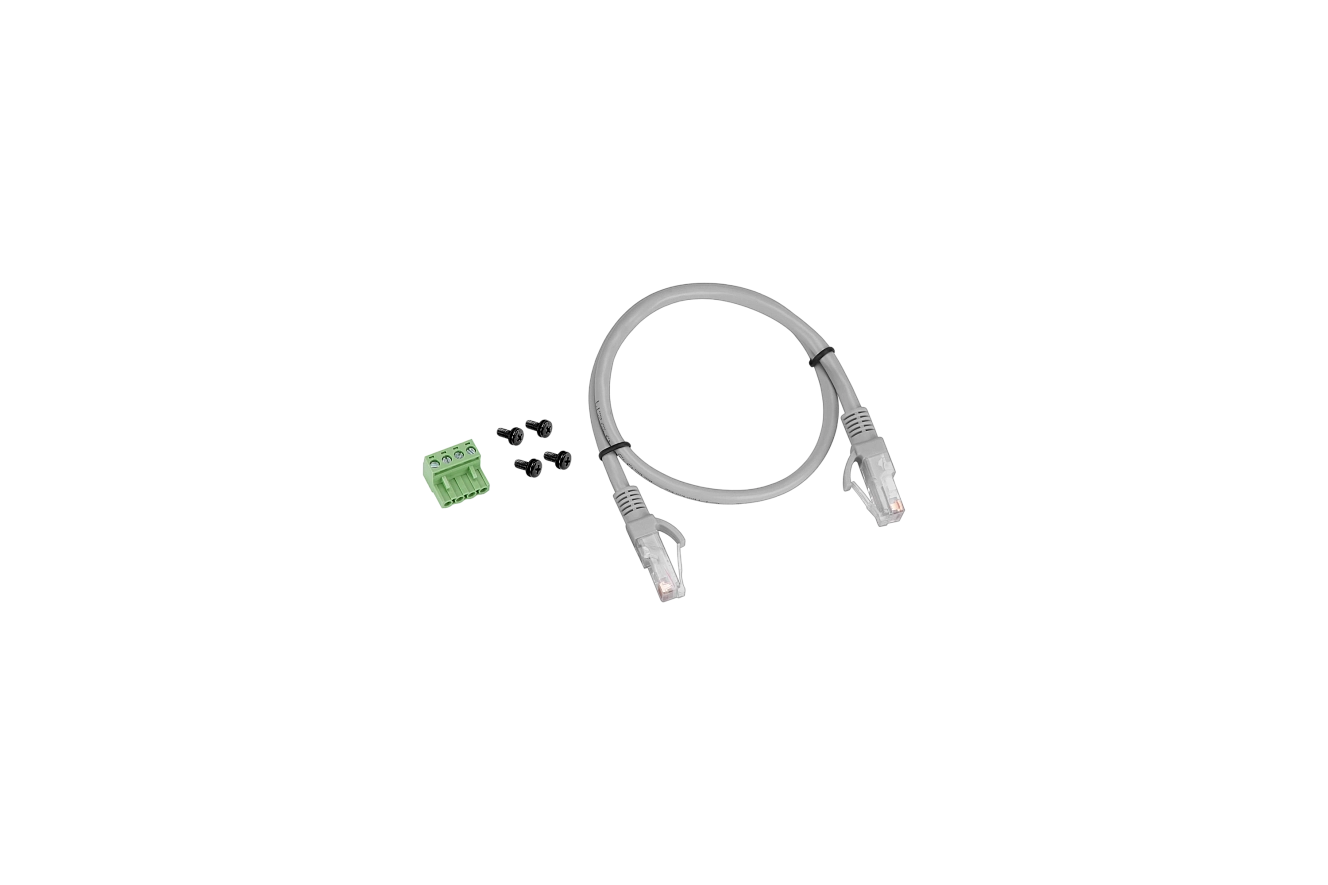

Выход и все входы контроллера оснащены 8-контактными разъемами RJ-45. Питающий разъем представляет собой съемную клеммную колодку с креплением проводов под винт.
Современные технологии, используемые при разработке и изготовлении основной платы устройства, позволили значительно уменьшить ее размеры до 380×130 мм. Поэтому в корпусе устройства печатная плата занимает совсем немного места.
Рис. 3. Внутренняя конструкция
Схема устройства построена на основе 8-битного микроконтроллера MB95F128H, изготовленного в очень тонком 100-выводном корпусе QFP (для поверхностного монтажа). Микроконтроллер MB95F128H выполняет все основные функции устройства по управлению и обработке сигналов. Процессорная часть отделена от входных цепей с помощью микросхем оптоэлектронной развязки LTV-847, что повышает надежность устройства. В качестве приемопередатчиков интерфейса RS-422 используются микросхемы MAX-488, работающие в дуплексном режиме приема-передачи. Коммутация входных сигналов осуществляется малогабаритными реле BC3-5.
Преимущества новой модели
- Увеличение числа устройств удаленного речевого оповещения в 8 раз по сравнению с более простой конфигурации трансляционной системой
- Контроль соединительного кабеля
- Гибкая система приоритетов, настраиваемая с помощью компьютера
- Малое потребление и высокая надежность за счет применения энергоэффективной элементной базы
Технические характеристики
| Наименование | RME-6108 |
|---|---|
| количество входов для RM-6024 (TP-6231) | 8 |
| количество выходов | 1 |
| интерфейс для подключения к системе | RS-422 |
| напряжение питания постоянного тока, В | 24 |
| максимальная потребляемая мощность, Вт | 3,6 |
| диапазон рабочих температур, °С | –10…+40 |
| вес, кг | 2,8 |
| габариты (Ш×В×Г), мм | 482×44×480 |
Схема применения
Система для автоматического оповещения о пожаре и ручного управления речевым оповещением в 16-ти зонах построена на основе контроллера ECS-6216P и блока тревожной сигнализации EP-6216. Автоматическое оповещение о пожаре осуществляется с цифрового магнитофона PV-6232 при срабатывании любого датчика системы АУПС. Сообщение в виде сигнала линейного уровня поступает на вход EM блока EP-6216, который имеет наивысший приоритет перед другими входами.
Речевое оповещение в ручном режиме производится с любой из 8-ми консолей RM-6024, а также с телефона через телефонный контроллер TP-6231. Возможность подключения такого количества устройств удаленного речевого оповещения реализована с помощью контроллера микрофонных панелей RME-6108. Выход блока RME-6108 подключен к входу RM 1 контроллера системы оповещения ECS-6216P, сигнал с которого передается на соответствующие входы блока тревожной сигнализации EP-6216.
Усилители PA-6336 преобразуют сигналы линейного уровня в сигналы трансляционных линий напряжением 70 или 100 В. Коммутация усиленных сигналов для передачи в соответствующие зоны оповещения осуществляется контроллером ECS-6216P.
Блок SC-6224 осуществляет контроль целостности трансляционных линий. Для реализации обратной связи с зонами оповещения используются абонентские устройства FS-6001 и блок обратной связи FC-6216.
Уровни приоритетов входов RM 1–8 блока RME-6108 по отношению друг к другу устанавливаются пользователем с помощью компьютера при настройке системы. В любом случае их уровень выше, чем у консоли RM-6024, подключенной к входу RM 2 контроллера ECS-6216P. Питание устройств системы осуществляется с помощью блока контроля и распределения питания PD-6359.
