Контроллер системы оповещения ECS-6216P и блок расширения контроллера ECS-6216S
Блок ECS-6216P является главным связующим звеном между компонентами системы, отвечает за хранение и обмен данными с компьютером, контролирует передачу аудиосигналов в соответствии с их приоритетом.
Каждый блок расширения ECS-6216S способен увеличить емкость системы оповещения и музыкальной трансляции на 16 зон.
Как правило, производители трансляционного оборудования определяют целевое назначение новой модели с учетом масштаба поставленной задачи. Так, для небольшой системы оповещения или громкой связи предлагают использовать настольное оборудование, например, микшер-усилители или комбинированные аудиосистемы. Для более сложных систем, когда речь идет о сотнях и даже тысячах ватт выходной мощности, а количество зон варьируется от 10 до 100 и выше, более удобным и экономически оправданным является применение систем на основе стоечного оборудования или, как их еще называют, Rack System. Компания Inter-M, выпустив в конце восьмидесятых — начале девяностых годов своего первенца — 9000-ю серию стоечного оборудования надолго стала мировым лидером в этом классе. Затем последовала 600-я серия, а теперь настало время 6000-й серии.
Системы на основе стоечного оборудования привлекательны, прежде всего, простым и понятным принципом масштабирования. Не составляет большого труда подобрать систему, отвечающую требованиям заказчика по выходной мощности и количеству зон трансляции. Важно отметить, что при этом каждая функция системы оповещения или ряд смежных функций реализуется отдельным блоком. Например, усилители мощности, зарядные устройства, источники музыкальной трансляции — это все отдельные модули, конструкция которых предусматривает установку в аппаратный шкаф. Таким образом, если стоит задача уложиться в ограниченный бюджет, то комплектуется система из минимально необходимого набора компонентов. И наоборот, если заказчик в первую очередь обращает внимание на функциональность и надежность, то в состав системы будут включены все дополнительные блоки, необходимые для выполнения технического задания.
Так или иначе, в любой стоечной системе, независимо от ее назначения и степени функциональности, есть минимально необходимый набор устройств, составляющих «сердце» системы, без которых система не будет функционировать, а замена их на аналоги от других производителей невозможна. В новейшей Rack System разработки Inter-M 6000-й серии к таким устройствам относится контроллер системы оповещения ECS-6216P. Он является главным связующим звеном между компонентами системы, отвечает за хранение и обмен данных с компьютером, контролирует передачу аудиосигналов в соответствии с их приоритетом и распределяет усиленный сигнал по зонам оповещения. При построении трансляционной системы более чем с 16 зонами оповещения существует возможность дополнить контроллер ECS-6216P блоками расширения ECS-6216S. Максимальная емкость расширенной системы составляет 160 обслуживаемых зон.
Назначение
Контроллер системы оповещения ECS-6216P предназначен для управления трансляцией аудиосигналов от различных источников в соответствии с их приоритетами и распределения усиленного сигнала по 16-ти зонам оповещения, а также отвечает за функционирование всей системы стоечного оборудования в целом: хранит информацию о конфигурации системы, осуществляет обмен данными с другими устройствами системы, анализируя их состояние; осуществляет обмен данными с компьютером.
Блок расширения ECS-6216S предназначен для увеличения количества зон в системе оповещения и музыкальной трансляции. Каждый такой блок способен дополнительно увеличить емкость системы на 16 зон.
Функциональные возможности и особенности
-
Управление и настройка с помощью компьютера
С помощью компьютера можно дистанционно управлять работой блоков ECS-6216P и ECS-6216S, а также конфигурировать систему и осуществлять мониторинг. После настройки стоечное оборудование может работать как под управлением компьютера, так и полностью автономно, сохраняя способность выполнять все основные функции.
-
Многоуровневая система приоритетов
Контроллер ECS-6216P реализует систему приоритетов, состоящей из нескольких уровней — от ручного управления эвакуацией с помощью микрофона, имеющего наивысший приоритет, до фоновой музыкальной трансляции.
-
До 160 зон оповещения
Блок ECS-6216P позволяет коммутировать 16 зон оповещения. При необходимости емкость системы может быть увеличена с помощью одного или нескольких блоков расширения ECS-6216S. Максимальное количество зон — 160 — достигается при использовании одного контроллера системы оповещения ECS-6216P и девяти блоков расширения ECS-6216S.
-
Подключение пожарной сигнализации
В блоках ECS-6216P и ECS-6216S предусмотрены входы для подключения «сухих контактов» от прибора охранно-пожарной сигнализации. В зависимости от типа системы оповещения, замыкание контактов автоматически запускает соответствующий алгоритм эвакуации либо трансляцию тревожного сообщения в зону, откуда поступил сигнал тревоги.
-
Сопряжение с системой ГО и ЧС
Предусмотрен приоритетный вход для подключения сигнала от городской или региональной системы оповещения ГО и ЧС.
-
Организация громкоговорящей связи
Контроллер ECS-6216P имеет два входа для подключения микрофонных панелей RM-6024 или телефонных контроллеров TP-6231. С помощью блоков RME-6108 количество подключаемых устройств удаленного речевого оповещения может быть увеличено до 16.
-
Двух- и трехпроводные линии трансляции
При использовании внешних аттенюаторов ATT-03 и ATT-30 для регулировки громкости музыкальной трансляции и громкой связи используется схема с трехпроводными линиями подключения громкоговорителей, позволяющая передавать тревожные сообщения с максимальным уровнем громкости вне зависимости от положения регуляторов.
-
Управление источниками музыкальной трансляции
Стандартные источники сигнала, такие как цифровой тюнер TU-610, CD/MP3-проигрыватели CD-611, CD-6208, CDR-01, подключаемые к портам RS-232 контроллера ECS-6216P, могут дистанционно управляться с помощью компьютера.
-
Управление источником питания
Предусмотрены клеммы, на которых формируется управляющий "сухой контакт«для автоматического включения блока контроля и распределения питания. В целях экономии электроэнергии стойка может находиться в «спящем» режиме, в это время основные потребители электроэнергии отключены от сети питания. При появлении сигнала от одного из приоритетных источников — прибора охранно-пожарной сигнализации, микрофонной панели или другого источника, контроллер системы автоматически включает блоки питания, и система в считанные секунды переходит в рабочий режим.
Конструкция
Контроллер ECS-6216P и блок расширения ECS-6216S выполнены в металлических корпусах, покрытых порошковой краской черного цвета. По высоте каждый корпус занимает два установочных места (2U). Дизайн устройств полностью соответствует общему стилю 6000-й серии Интер-М.
Дизайн новой серии оборудования Inter-M, на первый взгляд, можно назвать строгим или даже минималистичным: передние панели лишены декоративных вставок, отсутствуют яркие и бросающиеся в глаза детали. Но при этом все блоки выполнены в едином стиле, характерном и для других моделей Inter-M. Ни один из блоков не выделяется на фоне остальных. Все довольно просто — от четких линий до правильных пропорций. Полностью собранная стойка 6000-й серии выглядит как единое целое и смотрится очень гармонично.
Фирменный дизайн рэковых систем Inter-M с годами менялся, постоянно улучшался и дорабатывался, формировался простой, узнаваемый и одновременно элегантный стиль Inter-М. Ряд изменений позволил новой серии стать более удобной, понятной и эргономичной. Например, новую форму ручек по достоинству оценят монтажники и обслуживающий персонал, т.к. переносить и устанавливать блоки с такими ручками гораздо удобнее. Особенно это актуально для усилителей мощности и блоков питания, масса которых может достигать 20 и более килограммов. Казалось бы, мелочь, но именно по отношению к таким деталям просматривается серьезное отношение компании Inter-M к разработке новой продукции.
Передние панели контроллера ECS-6216P и блока расширения ECS-6216S абсолютно одинаковы, в них реализован принцип необходимости и достаточности — минимум органов управления и индикации: кнопки со светодиодными индикаторами для выбора зон трансляции, кнопка переключения режима работы с нормального на тревожный и обратно, а также индикаторы режима работы системы оповещения.

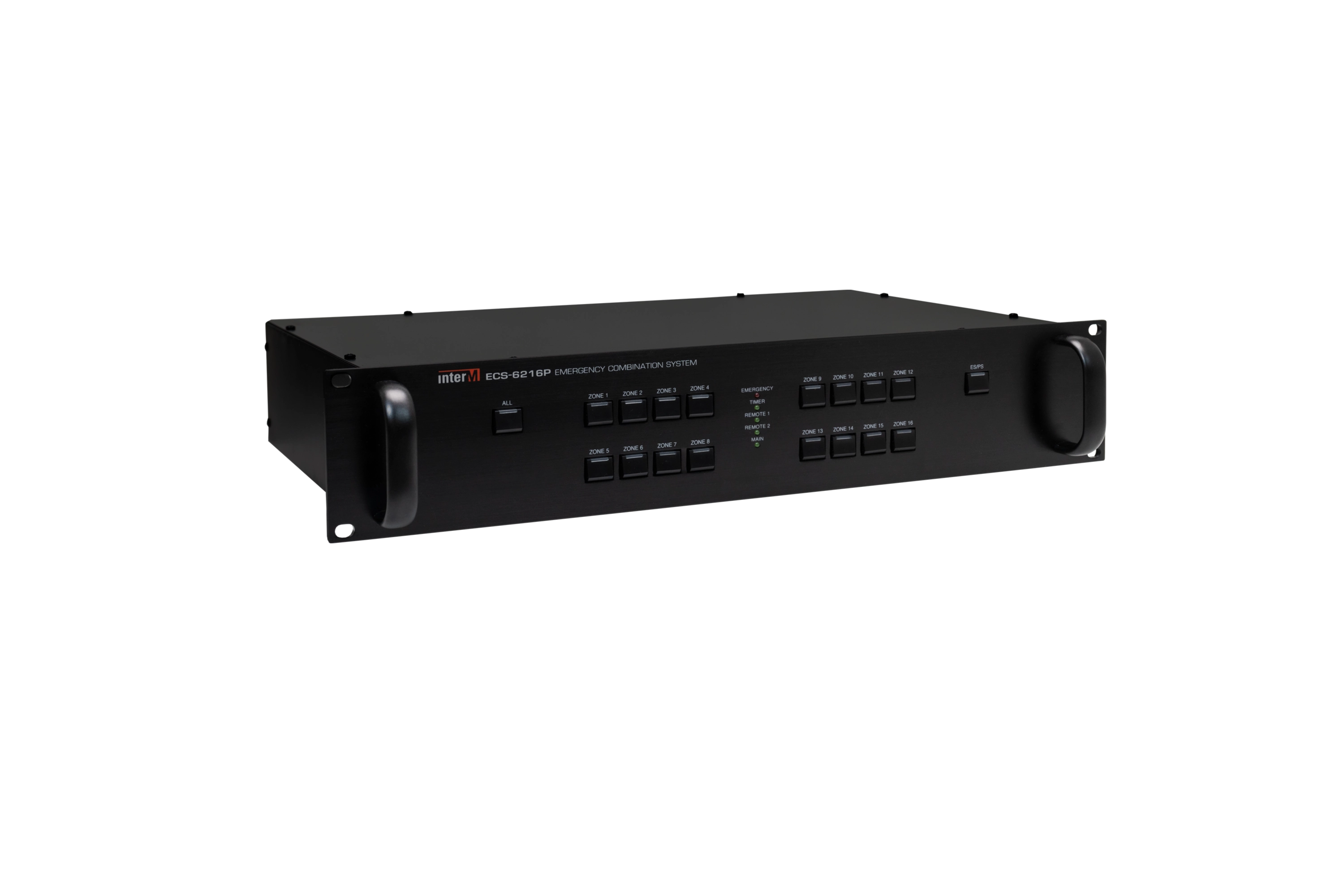

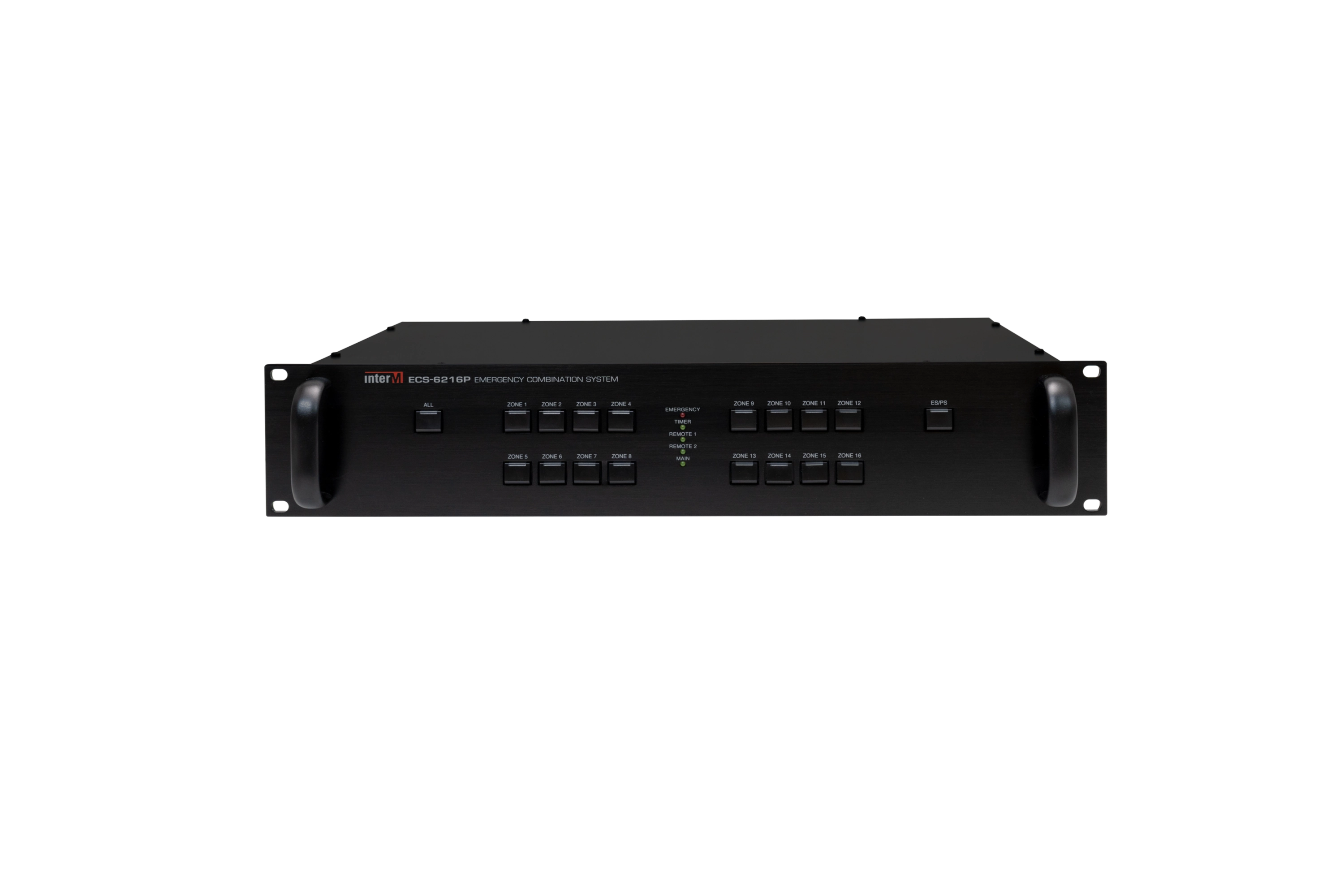

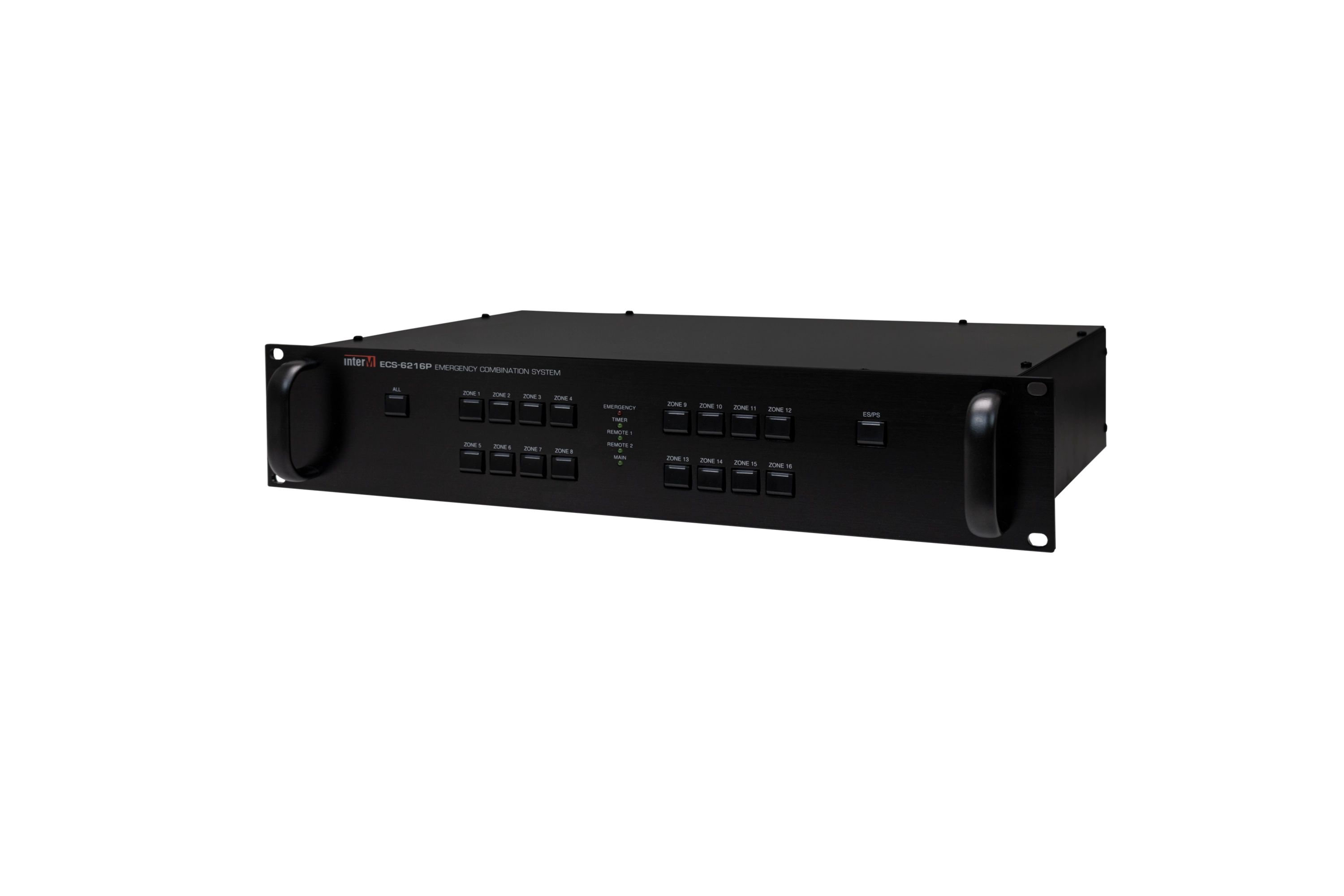

Передняя панель ECS-6216P, ECS-6216S
- 1 — кнопка (с индикатором) одновременного выбора всех зон
- 2 — кнопки (с индикаторами) селектора зон
- 3 — кнопка (с индикатором) выбора режима работы селектора: нормальный/тревожный
- 4 — индикаторы режима работы системы оповещения и трансляции
Пользователь может вручную выбрать зоны для фоновой музыкальной трансляции, в том числе и все зоны одновременно, или сделать это удаленно на компьютере. Нажатием кнопки ES/PS контроллер переводится в тревожный режим. Система автоматически переходит в тревожный режим при срабатывании пожарной сигнализации или при поступлении управляющего сигнала от блока сопряжения с системой ГО и ЧС, или при включении приоритетного микрофона на блоке EP-616 (EP-6216). Отличие тревожного режима от обычного заключается в том, что усиленный аудиосигнал будет передаваться по третьему проводу. На схемах и разъемах он обозначается буквой E. При наличии внешних аттенюаторов ATT-03 и ATT-30, которые в обычном режиме могут уменьшать громкость трансляции вплоть до полного выключения, трехпроводная схема позволяет передавать тревожные сообщения с максимальным уровнем громкости, соблюдая тем самым требования СП 3.13130-2009.
Разница между моделями ECS-6216P и ECS-6216S становится очевидной, если взглянуть на задние панели устройств. По сути, ECS-6216S — это упрощенная версия контроллера системы оповещения, аппаратная начинка которой почти полностью совпадает со старшей моделью, но удалены некоторые разъемы и, соответственно, изменено встроенное программное обеспечение.

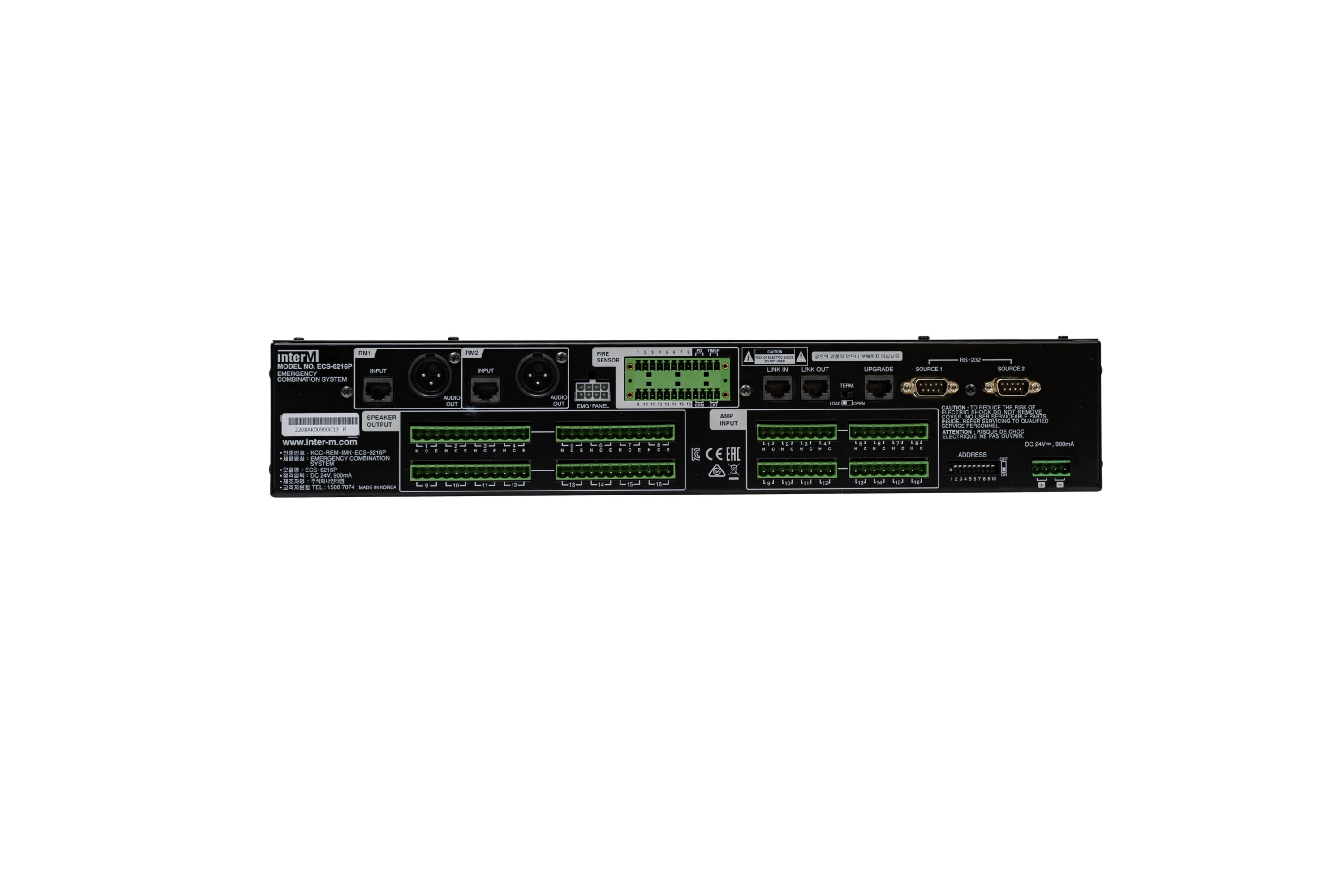

Задняя панель ECS-6216P
- 1 — линейные выходы для подключения к блокам EP-6216 (EP-616) или PG-6104 (PG-604)
- 2 — выход для управления блоками EP-6216 (EP-616) и PG-6104 (PG-604)
- 3 — управляющие входы для подключения прибора ОПС
- 4 — выход для управления блоком контроля и распределения питания
- 5 — управляющий вход для подключения недельного программируемого таймера
- 6 — порты RS-485
- 7 — разъем для обновления программного обеспечения
- 8 — порты RS-232 для управления источниками сигнала
- 9 — входы для подключения микрофонных панелей или телефонных контроллеров
- 10 — выходы для подключения трансляционных линий
- 11 — общие контакты для подключения прибора ОПС
- 12 — управляющий вход для подключения системы оповещения ГО и ЧС
- 13 — входы для подключения усилителей мощности
- 14 — переключатель оконечной нагрузки для интерфейса RS-485
- 15 — переключатели для установки адреса контроллера
- 16 — разъем для подключения источника питания
Задняя панель ECS-6216S
- 1 — управляющие входы для подключения прибора ОПС
- 2 — выход для управления блоком контроля и распределения питания
- 3 — порты RS-485 для подключения к шине управления
- 4 — разъем для обновления программного обеспечения
- 5 — выходы для подключения трансляционных линий
- 6 — общие контакты для подключения прибора ОПС
- 7 — входы для подключения усилителей мощности
- 8 — переключатель оконечной нагрузки для интерфейса RS-485
- 9 — переключатели для установки адреса контроллера
- 10 — разъем для подключения источника питания
В обеих моделях предусмотрены входы для подключения «сухих контактов» от прибора охранно-пожарной сигнализации, управляющий выход для включения блоков контроля и распределения питания, коммуникационные порты и переключатели для установки адреса, входы для подключения усилителей мощности и соответствующие им выходы для подключения трансляционным линий, разъем питания.
Кроме этого, на задней панели ECS-6216P расположено два разъема для соединения с микрофонными панелями RM-6024 или телефонными контроллерами TP-6231, выход для управления блоком тревожной сигнализации, порты RS-232 для удаленного управления источниками музыкальной трансляции (CD/MP3-проигрывателями и цифровыми тюнерами), а также управляющие входы для подключения блока сопряжения с системой ГО и ЧС и таймера.
Обмен данными между контроллером системы ECS-6216P и другими устройствами осуществляется по интерфейсу RS-485. В его основе лежит принцип балансной или дифференциальной передачи сигнала, который широко используется в радиотехнике. Такой способ передачи гарантирует устойчивую связь даже в условиях сильных электромагнитных помех.
Все устройства системы подключаются к сети RS-485 одинаково, и любое из них может быть как конечным — первым или последним, так и промежуточным. Если сеть имеет большую протяженность, то существенное влияние на передачу данных оказывает так называемый эффект отражения, обусловленный конечной скоростью распространения электромагнитных волн в проводнике. Для того чтобы в максимальной степени устранить влияние этого эффекта, концы кабеля, соединяющего все устройства системы в одну цепочку, «нагружаются» резисторами, сопротивление которых равно волновому сопротивлению витой пары, то есть 120 Ом.
На практике это выглядит следующим образом. На задней панели ECS-6216P и ECS-6216S расположен переключатель оконечной нагрузки TERM, имеющий два положения — OPEN и LOAD; если устройство является промежуточным, переключатель должен оставаться в положении OPEN, если первым или последним, то необходимо перевести его в положение LOAD, что означает подключение согласующих резисторов.
Последовательное соединение устройств по интерфейсу RS-485
Вся аппаратная «начинка» распределена по трем печатным платам. На материнской плате расположен основной микроконтроллер — это ATMega 2560 производства Atmel, отличающийся высокой производительностью при небольшом потреблении электроэнергии, микросхемы преобразователей интерфейсов, буферы, а также большая часть коммуникационных разъемов. На самой большой плате, занимающей почти всю площадь блока, расположены реле, отвечающие за включение зон трансляции в обычном и аварийном режиме. Максимально допустимый ток через реле — 10 А, что с запасом позволяет обеспечивать заявленную производителем максимальную нагрузку на зону (500 Вт при действующем значении сигнала, равном 100 В). И наконец, на третьей плате расположены все компоненты, предназначенные для взаимодействия с пользователем: кнопки для выбора зон и переключения режима, различные индикаторы.
Внутренняя конструкция
Стоит ли говорить, что при разработке и в процессе производства Inter-M использует технологии, отвечающие самым последним международным стандартам, что определяет высочайший уровень качества, гарантирующий безотказную работу в течение долгих лет.
Одним из новшеств серии 6000 Интер-М является возможность мониторинга и управления системой с помощью компьютера. В частности, интерфейс программного обеспечения MS-6100, специально разработанного для данного оборудования, полностью дублирует органы управления и индикации блоков ECS-6216P и ECS-6216S. Пользователь может удаленно выбирать зоны трансляции и переключать режим работы. Вся информация о выбранных зонах оповещения визуально отображается на экране монитора.
Более того, управление с помощью компьютера имеет целый ряд преимуществ. Зонам оповещения, кроме порядкового номера, могут быть присвоены текстовые метки, соответствующие их территориальному расположению либо функциональному назначению. Также, для удобства оператора, зоны могут быть объединены в группы по территориальному или функциональному признаку.
Интерфейс программного обеспечения для серии 6000
Как уже было сказано, контроллер ECS-6216P имеет два порта RS-232 для управления источниками музыкальной трансляции. Управление осуществляется непосредственно из основного окна программы. Виртуальные панели управления CD/MP3-проигрывателей или тюнеров расположены в левой верхней части экрана.
Необходимо отметить, что интерфейс программного обеспечения полностью переведен на русский язык, что тоже играет не последнюю роль при сравнении современных трансляционных систем от различных производителей.
Преимущества модели
- Удаленный мониторинг и настройка системы с помощью персонального компьютера
- Возможность построения распределенных систем за счет автоматического контроля связи между ECS-6216P и другими компонентами системы оповещения по интерфейсу RS-485
- Трансляция сигналов ГО и ЧС в тревожном режиме по трехпроводной схеме с максимальным уровнем громкости вне зависимости от положения регуляторов
- Дистанционное управление источниками музыкальной трансляции — цифровыми тюнерами и CD/MP3-проигрывателями, установленными в стойку
- Возможность интеграции с другими системами безопасности здания с помощью управляемых «сухих контактов»
Технические характеристики
| Наименование | ECS-6216P Контроллер системы оповещения |
ECS-6216S Блок расширения |
|---|---|---|
| количество зон трансляции | 16 | |
| количество входов для подключения прибора ОПС | 16 | |
| интерфейс межблочного соединения | RS-485 (до 1 км) | |
| интерфейс для управления музыкальной трансляцией | RS-232 (до 12 м) | - |
| количество входов для подключения микрофонных панелей | 2 | - |
| диапазон рабочих температур, °С | –10 ~ +40 | |
| напряжение питания постоянного тока, В | 24 | |
| максимальный потребляемый ток, мА | 900 | |
| масса, кг | 4,3 | |
| приоритеты источников сигнала системы | Микрофон блока EP-6216 > Автоматическое оповещение о пожаре > Оповещение ГО и ЧС > Таймер > RM 1 > RM 2 > Музыкальная трансляция | |
| габариты (Ш×В×Г), мм | 482×88×280 | |
Схема применения
На схеме представлена система оповещения и управления эвакуацией 5-го типа, построенная с использованием Rack System 6000. Система рассчитана на 48 зон оповещения; подключение 16-ти зон обеспечивает контроллер системы оповещения ECS-6216P, оставшиеся 32 зоны — два блока расширения ECS-6216S.
Для музыкальной трансляции используются линейный выход звуковой карты компьютера, а также CD/MP3-проигрыватель CD-611 и цифровой тюнер TU-610.
Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон, телефонный контроллер TP-6231 и микрофон RM-01, установленный на рабочем месте оператора трансляционной системы.
За хранение и выполнение сценариев эвакуации отвечают маршрутизаторы тревожного оповещения ER-6116. Всего предусмотрено 48 различных сценариев — по числу зон оповещения, и один дополнительный сценарий для случая, если возгорание произошло одновременно в нескольких пожарных отсеках. В сценариях тревожного оповещения используются аудиофайлы, записанные в памяти цифрового магнитофона PV-6232. Подключение зон оповещения в соответствии со сценарием осуществляется контроллером ECS-6216P и блоками расширения ECS-6216S.
Зарядное устройство PB-6207, блок контроля и распределения питания PD-6359, блок контроля трансляционных линий SC-6224, маршрутизаторы тревожного оповещения ER-6116, а также контроллер ECS-6216P, блоки расширения ECS-6216S и блок сопряжения DIB-6000 соединены между собой по интерфейсу RS-485. Это позволяет осуществлять централизованный мониторинг и управление системой из поста-диспетчерской, оснащенной компьютером.
С помощью блока централизованного запуска (БЦЗ) возможна стыковка объектовой трансляционной системы Inter-M с системой оповещения ГО и ЧС. Для этого БЦЗ (в зависимости от региона это могут быть разные устройства) должен иметь на выходе управляющий сигнал — «сухой контакт» и аудиосигнал линейного уровня.
Блок тревожной сигнализации EP-6216 коммутирует источники аудиосигналов системы оповещения в соответствии с их приоритетом. Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (тревожное оповещение) > оповещение ГО и ЧС > АТС [Remote 1] > RM-6024 [Remote 2] > PP-613 (DIB-6000 (RM-01 > компьютер) > CD-611, TU-610).
