Маршрутизатор тревожного оповещения ER-6116

Маршрутизатор ER-6116 нужен для организации СОУЭ 4‒5 типов. Устройство реализует 16 различных сценариев эвакуации с возможным программированием 64 этапов эвакуации.

Маршрутизатор тревожного оповещения ER-6116

Маршрутизатор ER-6116 нужен для организации СОУЭ 4‒5 типов. Устройство реализует 16 различных сценариев эвакуации с возможным программированием 64 этапов эвакуации.

На сегодняшний день система оповещения и управления эвакуацией (СОУЭ) является обязательной составной частью любой современной системы безопасности. Благодаря СОУЭ успешно решаются задачи оперативной и оптимальной эвакуации при возникновении чрезвычайных ситуаций. Надежная и своевременная работа системы оповещения позволяет обезопасить жизнь людей и повысить эффективность действий обслуживающего персонала.

Компания Inter-M подготовила устройство, которое в составе оборудования 6000-й серии позволяет выполнить требование СП 3.13130.2009 для СОУЭ 4—5-го типов по реализации различных сценариев эвакуации из каждой зоны пожарного оповещения. Маршрутизатор тревожного оповещения ER-6116 на основании поступивших при пожаре сигналов от приборов охранно-пожарной сигнализации определяет место возгорания и выбирает оптимальный алгоритм эвакуации.

Назначение

Маршрутизатор тревожного оповещения ER-6116 предназначен для управления процессом эвакуации людей из здания с помощью записанных сообщений и в соответствии с одним из составленных алгоритмов.

Функциональные возможности и особенности

  • Поддержка 16 и более сценариев эвакуации

    Устройство реализует 16 различных сценариев эвакуации, что позволяет проводить организованную эвакуацию людей из здания в оптимальной очередности и по наиболее безопасному пути. Благодаря модульной структуре системы, построенной на базе 6000-й серии, возможно увеличение количества сценариев до 160-ти.

  • Использование до 99 тревожных сообщений

    При выполнении различных сценариев эвакуации с цифрового магнитофона PV-6232 (PV-632A) можно транслировать до 99 тревожных сообщений.

  • Программирование до 64 этапов эвакуации в одном сценарии

    Каждый сценарий эвакуации составляется из последовательности до 64-х этапов, различающихся временем запуска, номером воспроизводимого тревожного сообщения и охватываемыми зонами трансляции.

  • Оперативное управление эвакуацией

    При осуществлении тревожного оповещения может потребоваться оперативное вмешательство в алгоритм эвакуации, например, при возникновении нестандартной ситуации. В подобных случаях используется режим ручного управления.

  • «Сухой контакт» для управления внешними устройствами

    Применение встроенного реле с «сухим контактом» позволяет в случае возникновения пожара управлять системой безопасности здания, например, разблокировать двери, оснащенные электрозамками.

  • Автоматический контроль исправности линии интерфейса RS-485

    В маршрутизаторе предусмотрены звуковая сигнализация и световая индикация, которые оповещают персонал о неисправности линии интерфейса RS-485.

  • Управление устройством при помощи компьютера

    С помощью удаленного компьютера и программного обеспечения MS-6100 оператор трансляционной системы или диспетчер пожарного поста имеет возможность через блок сопряжения DIB-6000 дистанционно управлять всеми режимами работы маршрутизатора, программировать сценарии эвакуации, а также имитировать включение «сухих контактов» приборов ОПС.

Конструкция

Маршрутизатор тревожного оповещения ER-6116 выполнен в корпусе высотой один юнит для установки в 19-дюймовый аппаратный шкаф.

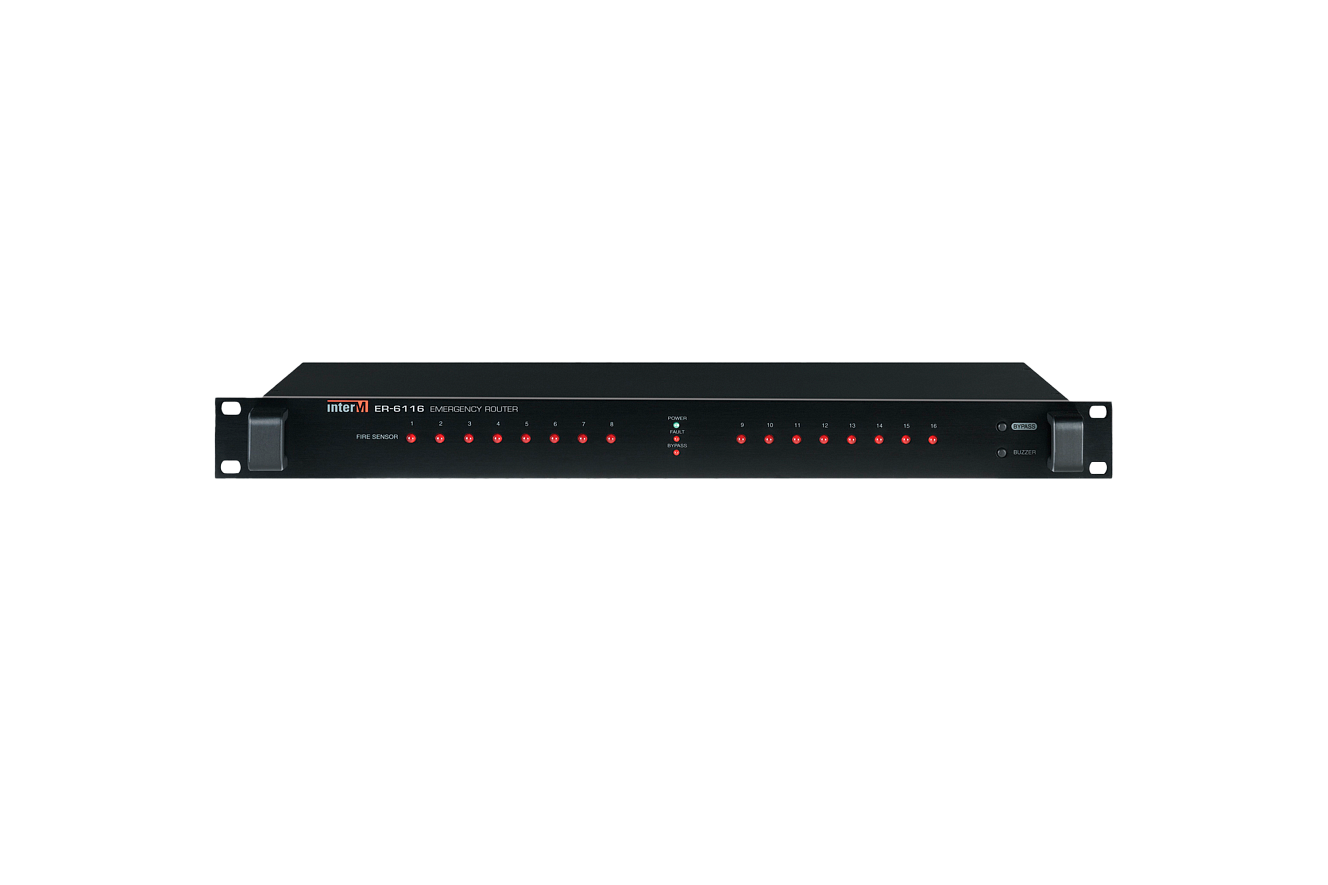

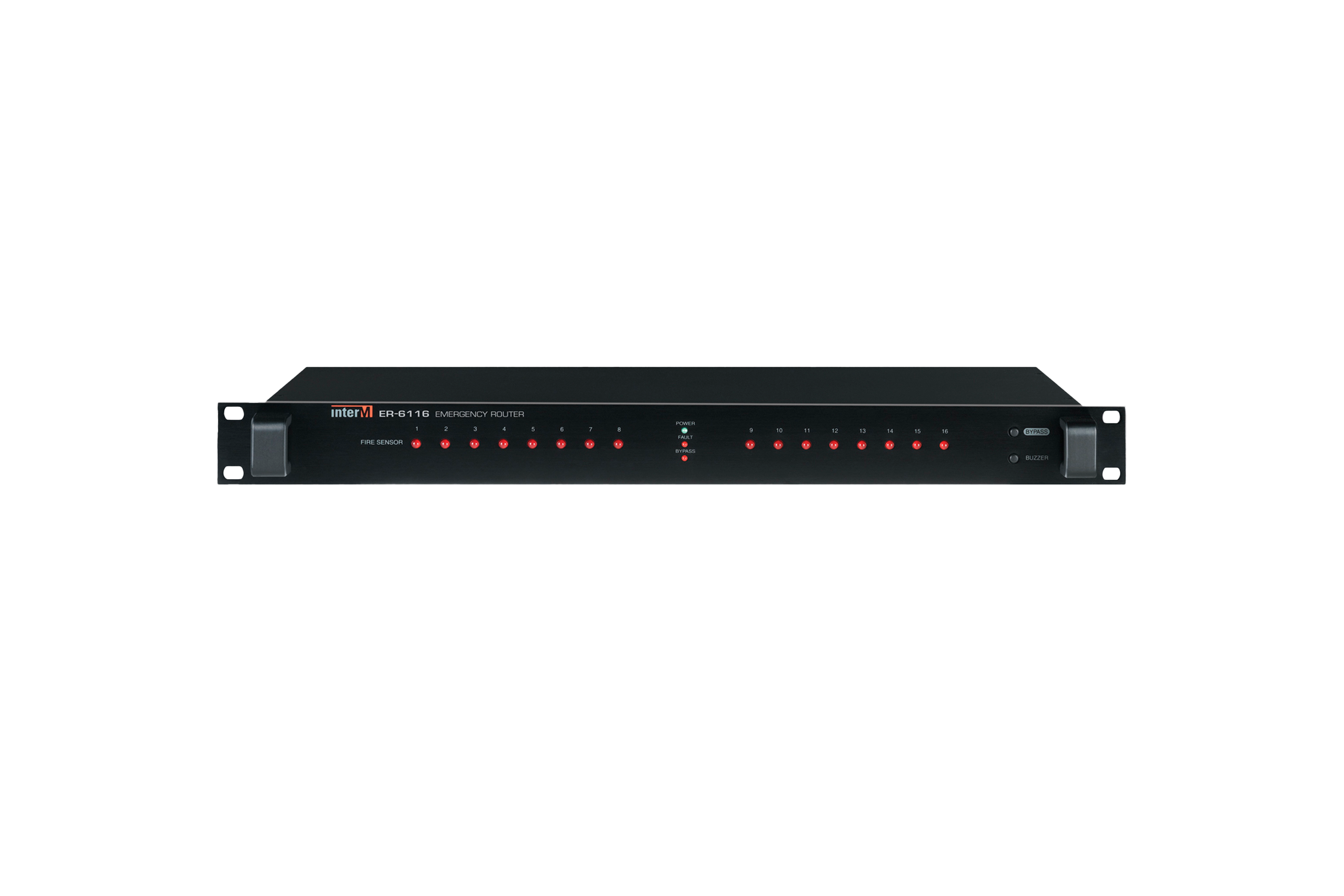

Передняя панель

Внутренняя конструкция ER-6116

Шасси и верхняя крышка блока изготовлены из стали толщиной один миллиметр.

Внутри корпуса ER-6116, на стойках высотой 6 мм, размещена плата маршрутизатора, изготовленная из двухстороннего фольгированного стеклотекстолита.

На плате маршрутизатора располагается 16-разрядный КМОП-микроконтроллер серии MB90860A компании Fujitsu.

Передняя панель

Передняя панель

  • 1 — индикаторы поступления сигналов от приборов ОПС
  • 2 — кнопка для отключения функции маршрутизации тревожного сообщения
  • 3 — индикатор наличия питающего напряжения
  • 4 — индикатор отключения маршрутизации тревожного сообщения
  • 5 — индикатор неисправности интерфейса RS-485
  • 6 — кнопка принудительного отключения звукового сигнала

На лицевой панели симметрично размещено 16 светодиодных индикаторов. При срабатывании «сухих контактов» приборов ОПС управляющий персонал может визуально определить зоны, в которых произошло возгорание.

Нажатие кнопки BYPASS позволяет остановить оповещение по сценарию и запустить трансляцию стандартного тревожного сообщения и только в те зоны, где сработали датчики системы пожарной сигнализации. При отключенной функции маршрутизации на передней панели ER-6116 горит светодиодный индикатор BYPASS.

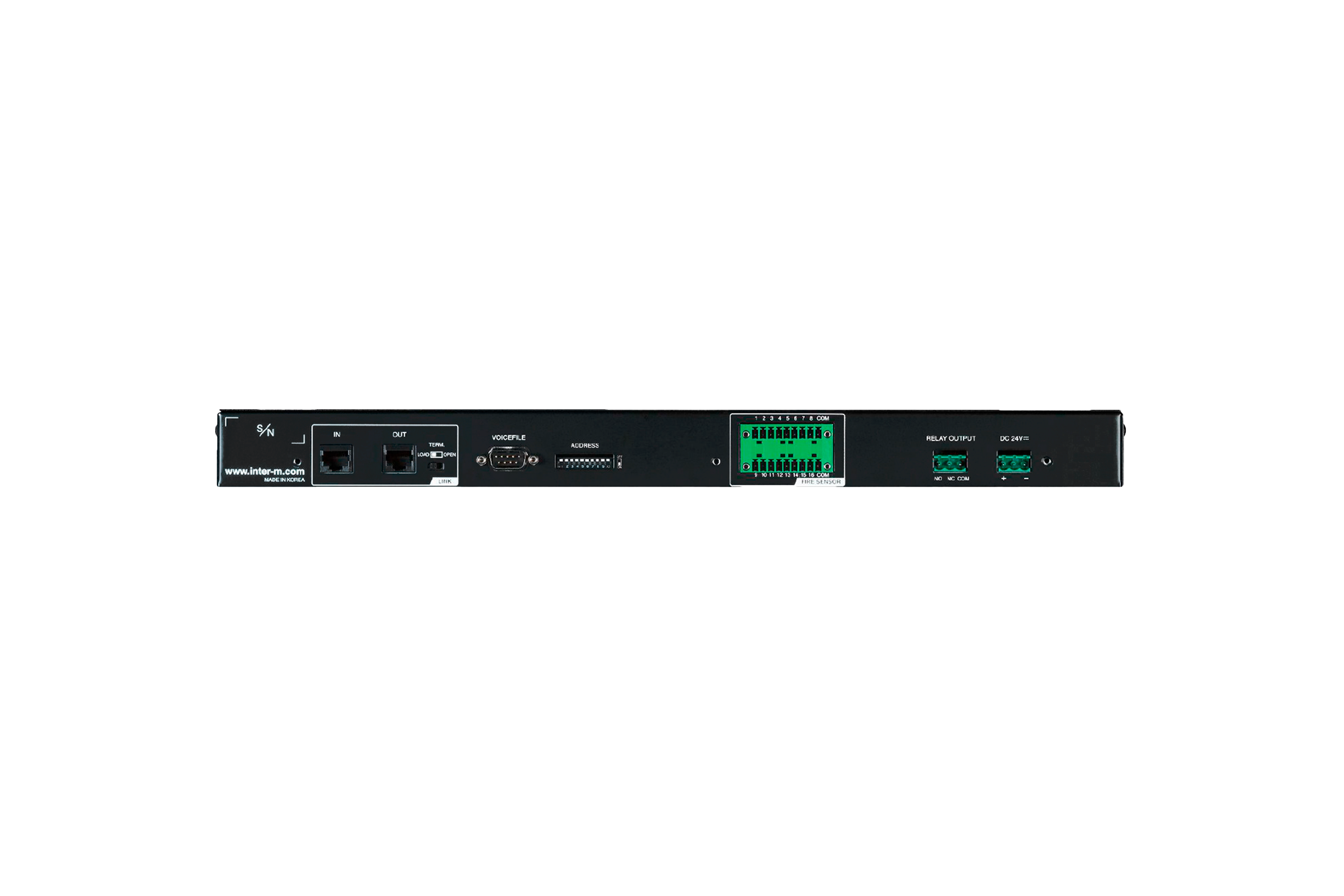

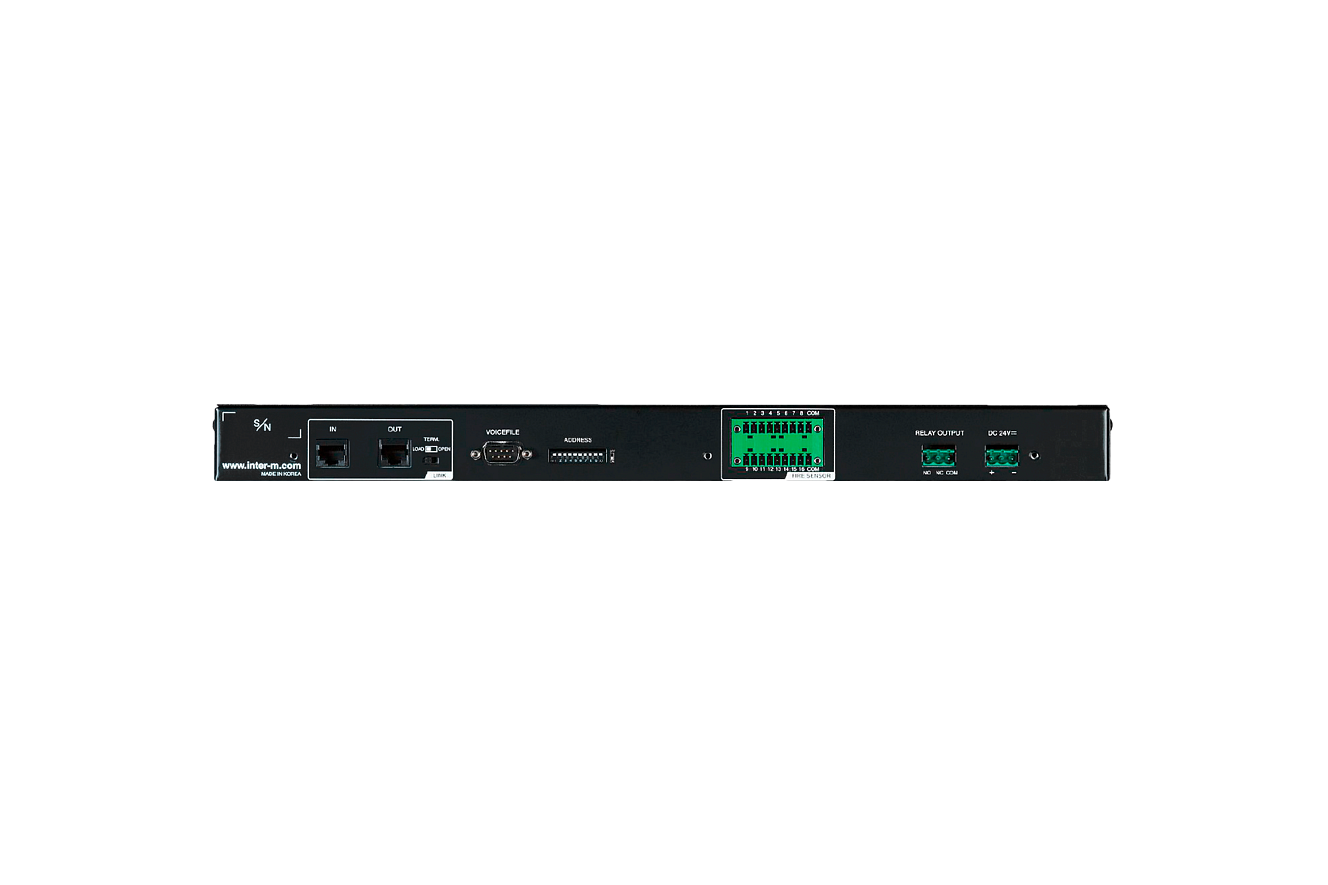

Задняя панель

Задняя панель

  • 1 — разъемы для объединения устройств по интерфейсу RS-485
  • 2 — переключатель оконечной нагрузки
  • 3 — разъем RS-232 для управления цифровым магнитофоном
  • 4 — селектор установки индивидуального адреса маршрутизатора
  • 5 — управляющие входы для подключения приборов ОПС
  • 6 — выходы реле, управляющего внешними устройствами
  • 7 — разъем для подключения блока питания

На задней панели ER-6116 размещены два стандартных разъема RJ-45 — входной порт (LINK IN) и выходной порт (LINK OUT), предназначенные для приема и передачи данных по интерфейсу RS-485. Маршрутизатор тревожного оповещения может быть как оконечным устройством на шине RS-485, так и промежуточным. В случае промежуточного включения используются оба порта: к входному подключается предшествующее устройство в цепочке шины управления, а к выходному — последующее. Переключатель оконечной нагрузки (TERM) при этом должен находиться в положении OPEN. Когда ER-6116 является оконечным устройством шины управления, то используется только входной порт RS-485, а переключатель оконечной нагрузки переводится в положении LOAD.

Для подключения маршрутизатора к цифровому магнитофону PV-6232 (PV-632A) используется последовательный интерфейс RS-232 с разъемом типа D-sub DB-9.

Организация интерфейса RS-232 осуществляется при помощи микросхемы линейного приемопередатчика SP232ACT фирмы Sipex.

Передняя панель

Интерфейс программного обеспечения MS-6100

С персонального компьютера при помощи программного обеспечения MS-6100 и подключенного устройства DIB-6000 можно программировать сценарии, содержащие до 64-х этапов эвакуации. При настройке вводится порядковый номер и длительность этапа, выбирается перечень зон, в которые будут транслироваться тревожные сообщения, а также указывается номер звуковой дорожки цифрового магнитофона PV-6232 (PV-632A). Дополнительно сценарий может быть запрограммирован для случая, когда сигнал от прибора ОПС поступил на несколько управляющих входов одновременно.

Маршрутизатор имеет 16 управляющих входов, используемых для подключения приборов ОПС. Состояния управляющих входов будут определять необходимость и вариант исполняемого сценария эвакуации. Если в системе оповещения предусмотрено несколько маршрутизаторов, то для каждого из них устанавливается индивидуальный адрес при помощи DIP-переключателей (ADDRESS) на задней панели.

«Сухие контакты» выходного реле на задней панели можно использовать для управления внешними устройствами, например, для разблокирования эвакуационных выходов.

Питание ER-6116 осуществляется от источника напряжения постоянного тока 24 В. Для подключения соответствующего источника питания предназначена клеммная колодка DC 24V, расположенная на задней панели устройства. При включении питания на передней панели загорается светодиодный индикатор POWER.

Преимущества новой модели

  • построение систем оповещения и управления эвакуацией 3—5-го типов
  • управление маршрутизатором с помощью персонального компьютера
  • возможность автоматического контроля связи между блоками системы оповещения по интерфейсу RS-485
  • использование «сухого контакта» для управления другими устройствами

Технические характеристики

Наименование ER-6116
количество входов для подключения приборов ОПС 16
интерфейс для подключения системы оповещения RS-485
интерфейс управления цифровым магнитофоном RS-232
диапазон рабочих температур, °С –10...+40
напряжение питания постоянного тока, В 24
максимальная потребляемая мощность, Вт 2,4
масса, кг 2,8
габариты (Ш×В×Г), мм 482×44×280

Схема применения

Схема применения

Представленная на схеме система оповещения с удаленным централизованным управлением построена с использованием блоков Rack System 6000 и рассчитана на 16 зон с различными алгоритмами эвакуации. Источниками музыкальной трансляции являются блоки CD-6208, TU-6200 и ПК оператора, а приоритетными источниками — PV-6232 и две микрофонные панели RM-6024. Блоки DIB-6000, SC-6224, ECS-6216P и ER-6116 соединены между собой по интерфейсу RS-485. Оконечными устройствами шины управления являются блоки DIB-6000 и ER-6116.

Маршрутизатор тревожного оповещения ER-6116 обеспечивает 16 алгоритмов эвакуации для 16-ти зон оповещения. В алгоритмах тревожного оповещения используются аудиофайлы с цифрового магнитофона PV-6232. Подключение зон оповещения в соответствии с алгоритмами осуществляется контроллером ECS-6216P. Блок EP-6216 коммутирует источники аудиосигналов системы оповещения в соответствии с приоритетами входов. Блок SC-6224 осуществляет контроль целостности линий оповещения.

Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (трев. оповещение) > RM-6024 № 1 > RM-6024 № 2 > DIB-6000 (RM-01 и компьютер).
