Микрофонная панель RM-6024

В рамках надежной и популярной 6000-й серии компания Inter-M выпускает микрофонную панель RM-6024. Совместно с другим оборудованием серии микрофонная панель позволяет озвучивать до 160 зон трансляции! Возможность варьировать общим количеством кнопок выбора зон делает удобной адаптацию микрофонной панели даже к самым сложным схемам озвучивания.

Современная система оповещения и музыкальной трансляции представляет собой сложный комплекс электронного и акустического оборудования, в состав которого входят, как правило, микрофонные панели, позволяющие осуществлять передачу голосовых сообщений в выбираемые зоны. При помощи микрофонных панелей обычно организуют удаленные диспетчерские места.

С увеличением этажности объектов оповещения и возникновением необходимости озвучивать прилегающие к ним территории, а также с применением разветвленных алгоритмов управления количество зон трансляции неизбежно возрастает. Поэтому повышаются требования к функциональным возможностям микрофонных панелей.

В рамках создания 6000-й серии, удовлетворяющей всем современным требованиям законодательства к системам оповещения и управления эвакуацией людей при пожаре, компания Inter-M подготовила к массовому производству новую микрофонную панель — RM-6024.

В отличие от предшествующих разработок аналогичного типа, модель RM-6024 совместно с другим оборудованием 6000-й серии, позволяет озвучивать до 160 зон трансляции. Для этой цели на передней панели RM-6024 расположены 24 кнопки выбора зон. Однако их число может быть увеличено до 36 или 48, если к микрофонной панели подключить одну или две клавиатуры RM-6012KP с наборными полями по 12 кнопок. Возможность варьировать общим количеством кнопок выбора зон делает удобной адаптацию микрофонной панели к решению той или иной задачи. Дополнительная клавиатура RM-6012KP не является самостоятельным устройством и используется только совместно с RM-6024.

Каждую кнопку выбора зон на микрофонной панели можно запрограммировать при помощи компьютера, присвоив ей функцию обращения в требуемую зону или группу зон. Таким образом, чтобы охватить максимально 160 зон, их следует распределить по группам, общее число которых не превышает 48. Чтобы выбрать любую из 160 зон, оператор должен нажать кнопку выбора той группы, в которой находится данная зона. Максимальное количество групп, равное 48, является психологически предельным значением для эффективной работы оператора. В этом смысле адресные возможности RM-6024 являются оптимальными.

Вышесказанное имеет отношение к большим многозоновым системам оповещения. Если количество зон объекта не превышает 48, то для обращения к любой из этих зон не требуется организация их групп. При этом остается возможность добавить групповую адресацию зон, используя свободные кнопки на микрофонной панели.

В случае необходимости оператор с помощью компьютера переназначает зоны или формирует новые группы зон, в которые необходимо осуществлять передачу сообщений с микрофонной панели. В трансляционных системах предыдущих поколений подобная процедура была либо невозможна, либо сводилась, по меньшей мере, к механической перекоммутации кабелей, передающих сигналы управления от микрофонной панели к соответствующим блокам стоечного оборудования.

Всего к системе оповещения можно подключить 2 (через ECS-6216P) или 4 (через PX-6216) панели RM-6024, а при условии применения блоков расширения RME-6108 — 16 или 32, соответственно. Каждой микрофонной панели задается свой приоритет.

Обмен данными между RM-6024 и стоечным оборудованием осуществляется по кабелю типа «витая пара» с использованием протокола передачи данных RS-422. Максимальное удаление RM-6024 от стоечного оборудования достигает 1 км.

Микрофонная панель RM-6024 имеет великолепный дизайн, что всегда выгодно отличает продукцию Inter-M. Рациональные размеры, удобство в управлении и настройке, эргономичный держатель микрофона, широкополосное преобразование звука, возможность передачи сигнала гонга и музыки от локального источника — все эти параметры безусловно заслуживают внимания пользователей.

Назначение

Удаленная микрофонная панель RM-6024 предназначена для передачи сообщений в выбранные зоны в составе системы звуковой трансляции 6000-й серии. С целью наращивания количества вариантов выбора зон микрофонная панель дополняется опционной клавиатурой RM-6012KP.

Функциональные возможности и особенности

Конструкция

Микрофонная панель RM-6024 удачно сочетает в себе качественные технические характеристики и современный дизайн. Корпус микрофонной панели имеет оригинальный вид и выполнен из высокопрочного ABS-пластика матового черного цвета. Конструкция модели предусматривает установку на горизонтальную поверхность. Лицевая панель RM-6024 наклонена в сторону пользователя, что позволяет легко видеть все индикаторы и без труда управлять устройством.

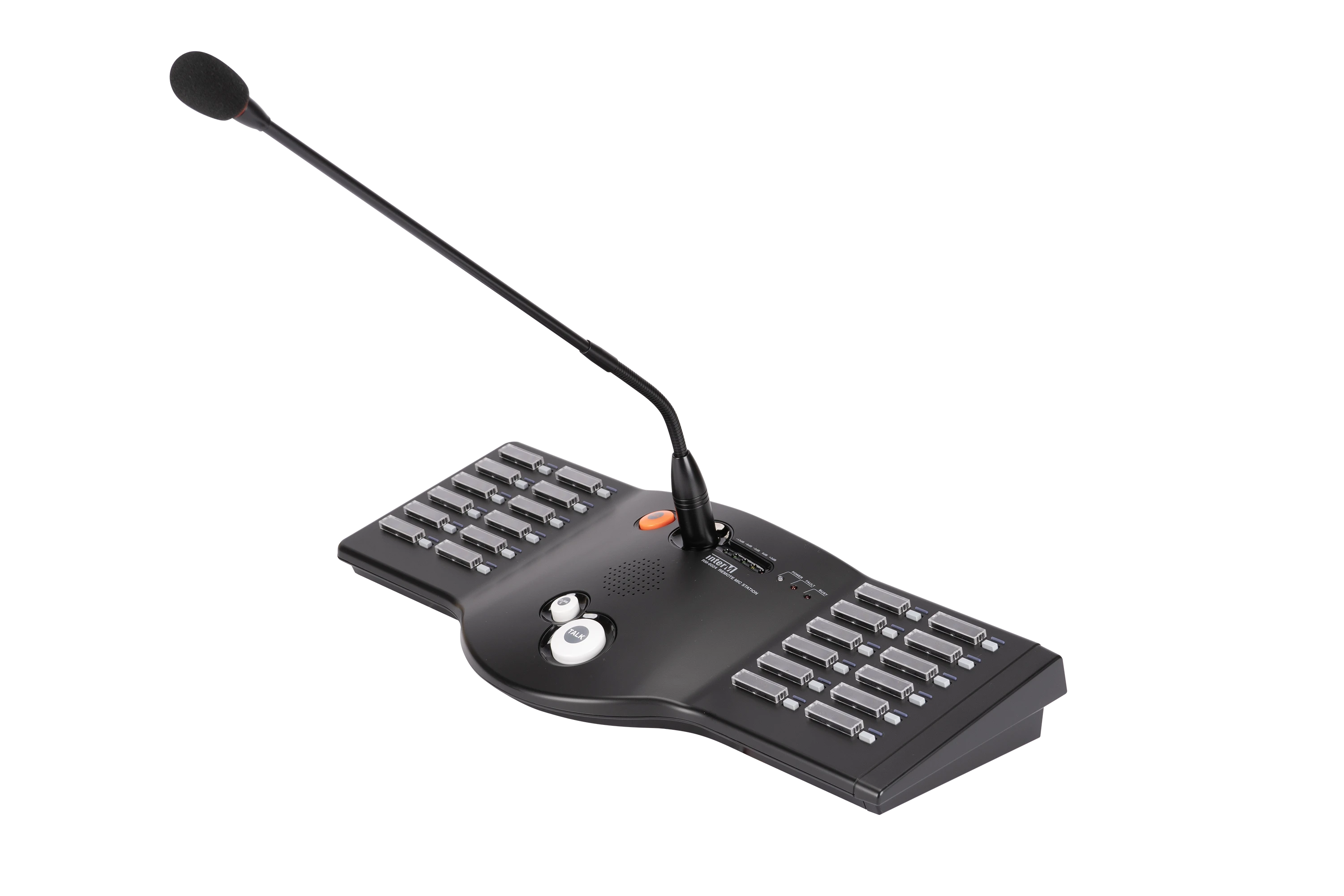

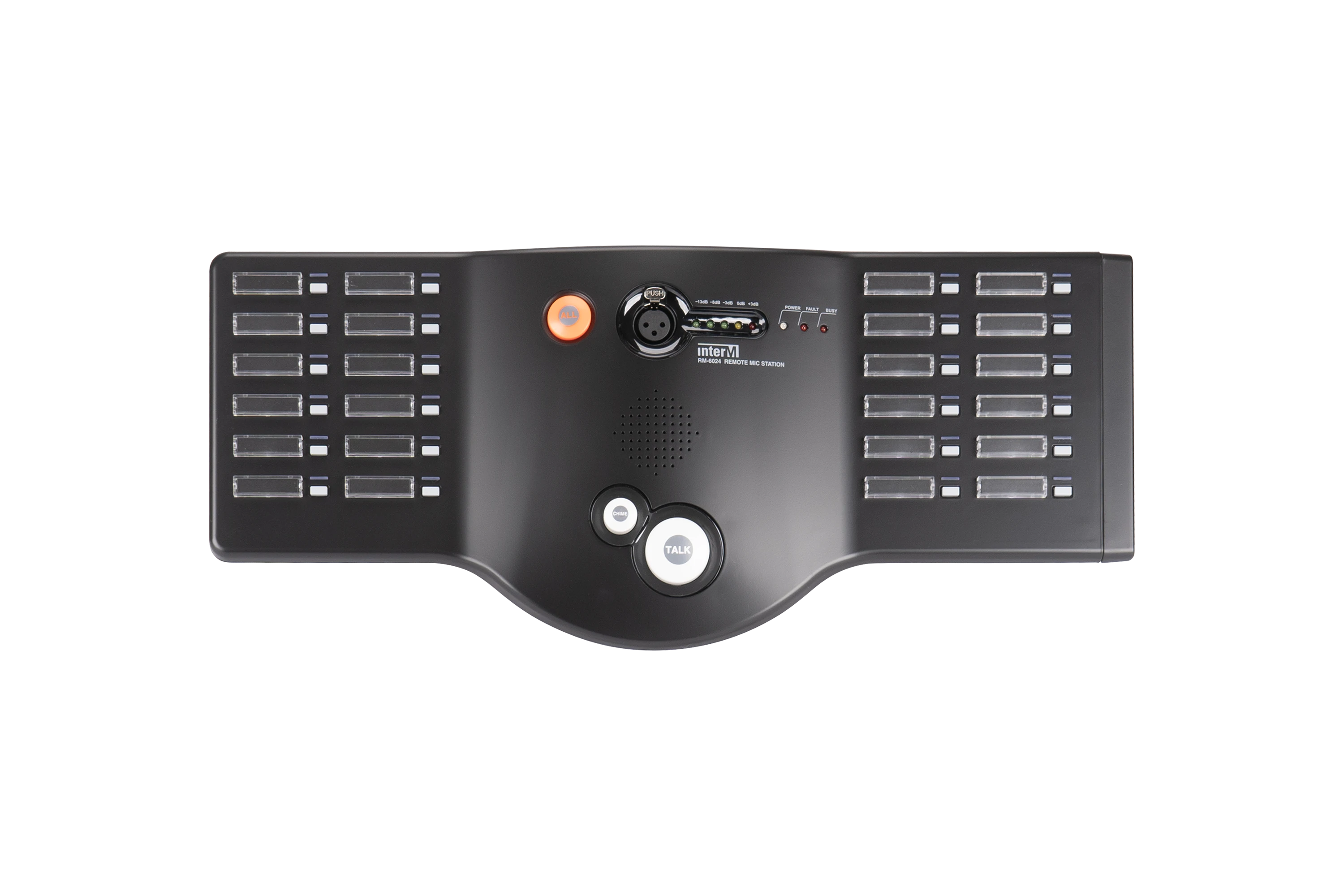

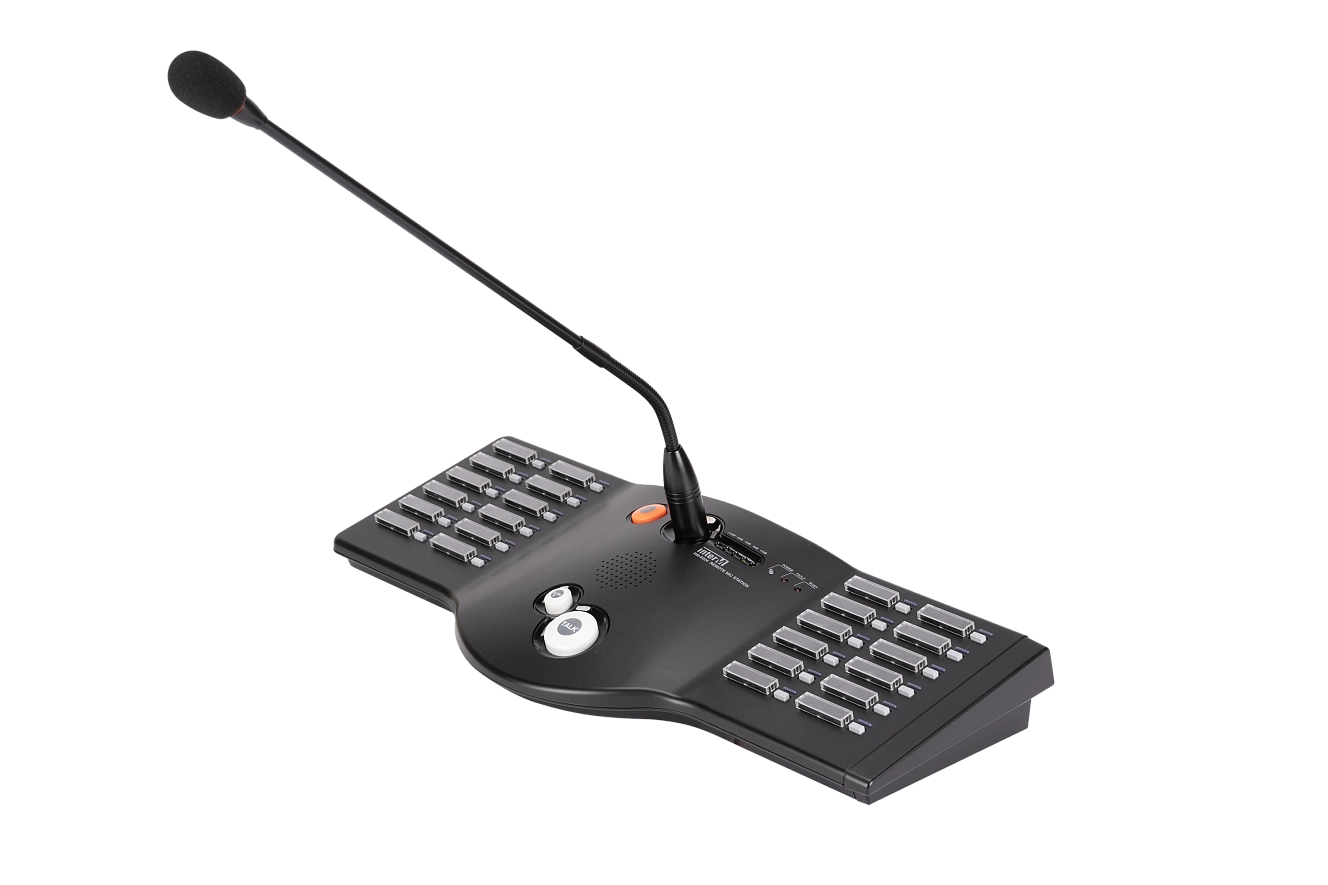

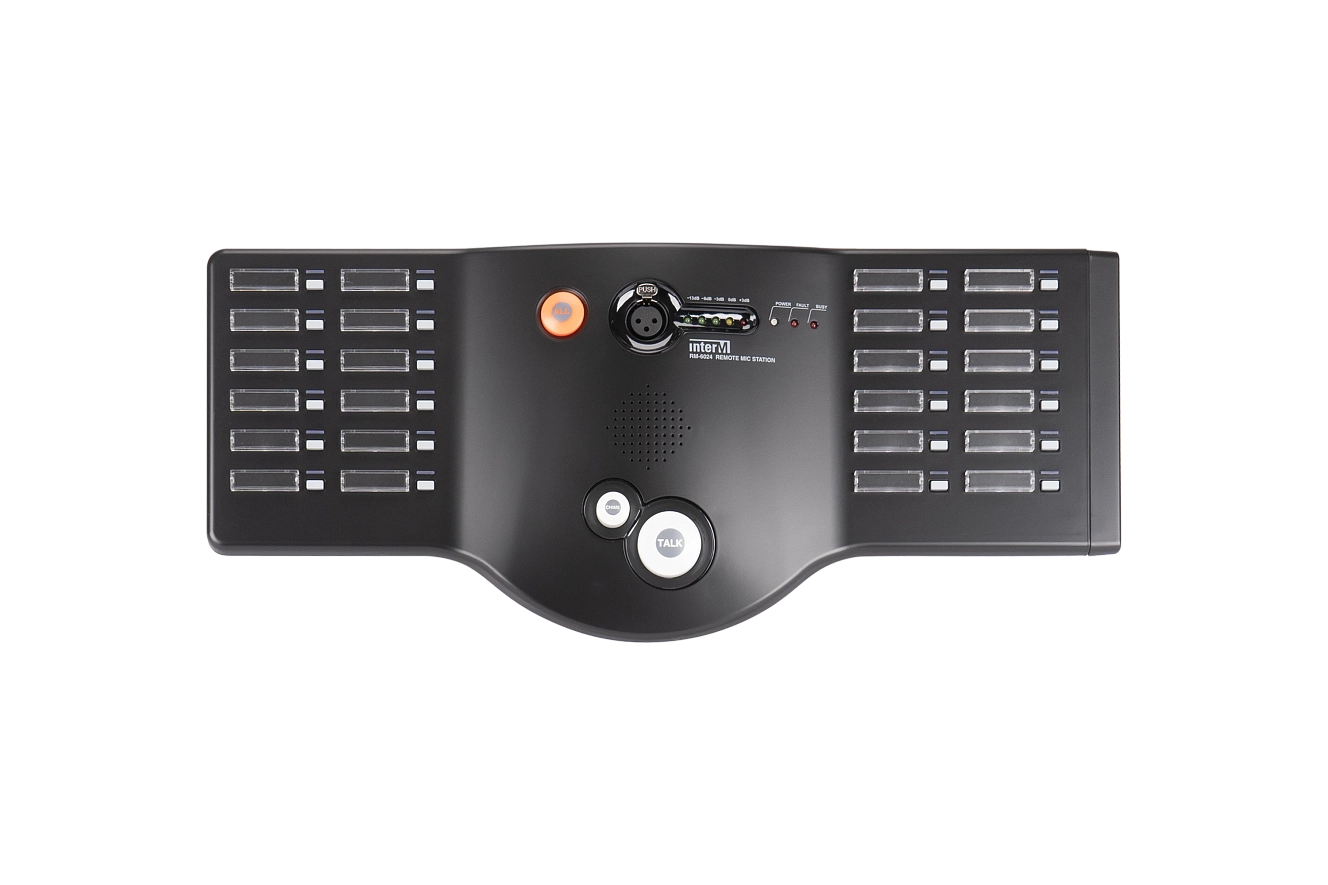

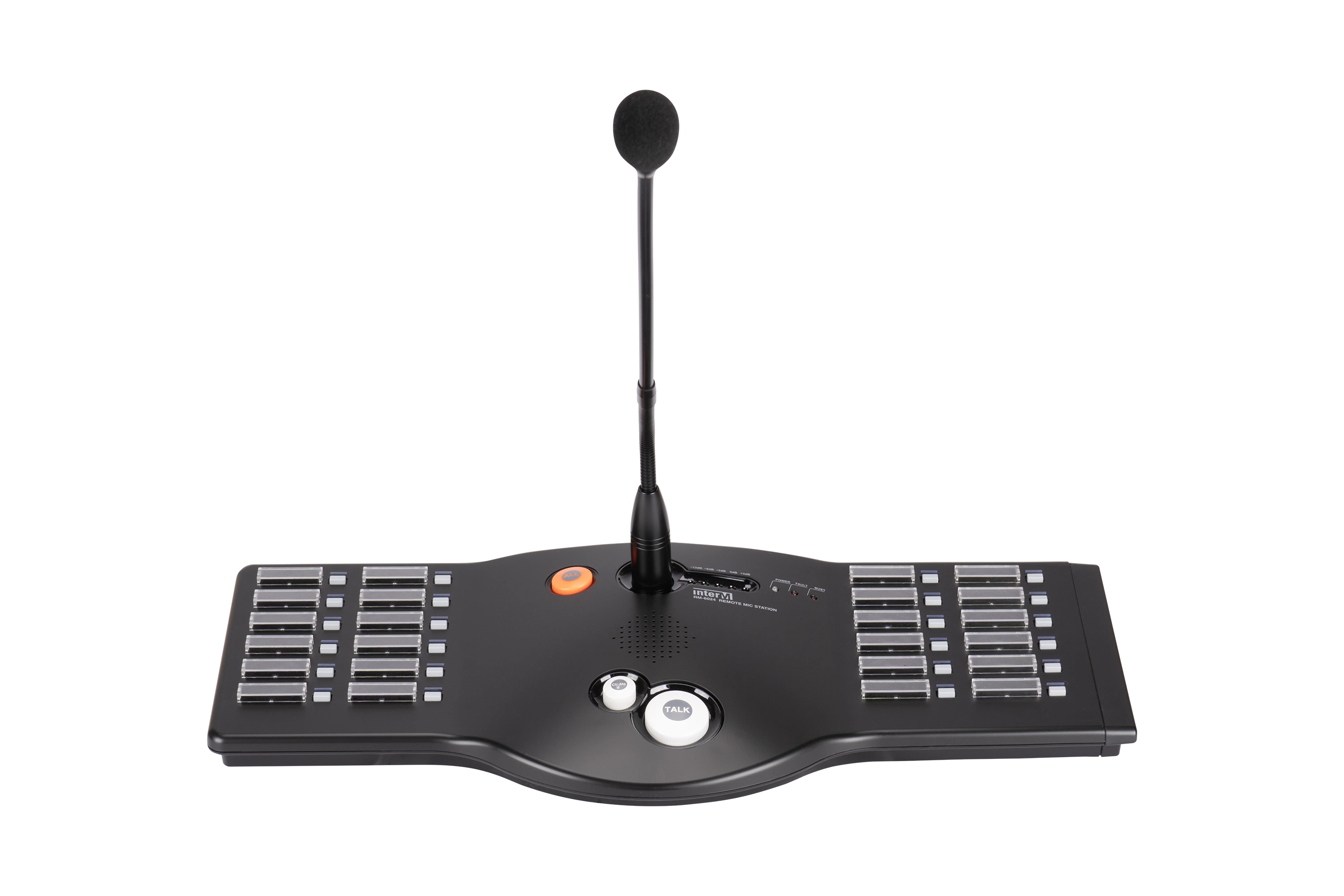

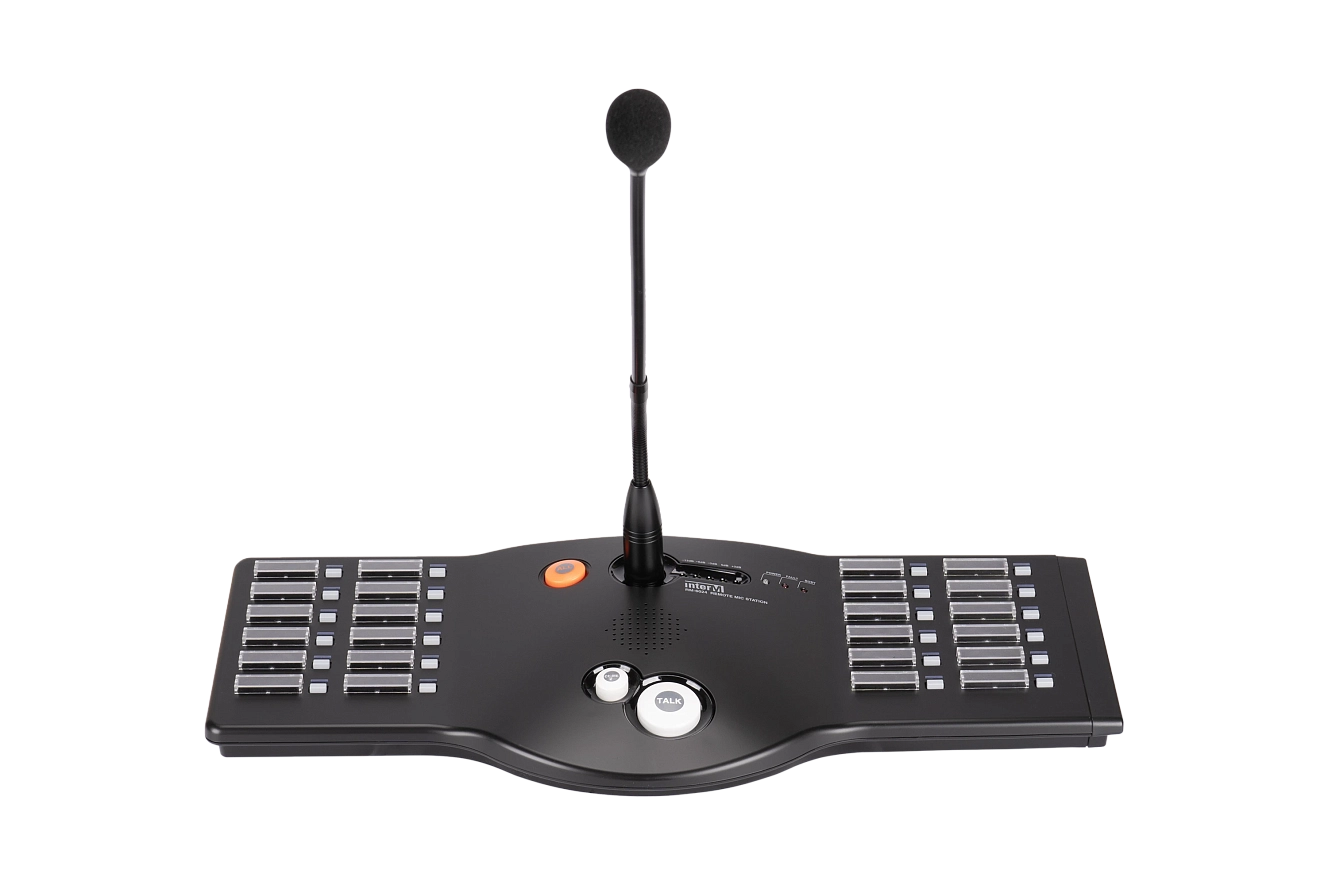

Оперативное поле микрофонной панели содержит селектор зон, «горячие» кнопки и систему разноцветной индикации (рис. 1).

Лицевая панель

Рис. 1. Лицевая панель

  • 1 — кнопка одновременного выбора всех зон (ALL)
  • 2 — гибкий микрофонный держатель
  • 3 — индикатор выходного сигнала
  • 4 — индикатор состояний микрофонной панели
  • 5 — кнопка сигнала гонга (CHIME)
  • 6 — кнопка включения микрофона (TALK)
  • 7 — меточное поле и индикатор включения выбранной зоны
  • 8 — кнопка выбора зоны
  • 9 — торцевая заглушка

Селектор зон содержит 24 кнопки с индикаторами включения и меточными полями. На меточных полях размещаются этикетки с названиями коммутируемых зон или групп зон. Общее количество селекторных кнопок можно увеличить за счет подключения к RM-6024 дополнительных клавиатур RM-6012KP.

Снятие боковой заглушки

Рис. 2. Снятие боковой заглушки

Чтобы подключить дополнительную клавиатуру RM-6012KP, сначала следует отделить пластиковую заглушку от RM-6024 (рис. 2), затем электрическую шину дополнительной клавиатуры состыковать с внутренним разъемом микрофонной панели, после чего винтами скрепить корпуса обоих устройств. Вторую дополнительную клавиатуру, при необходимости, устанавливают аналогичным способом к торцу первой. Таким образом, максимальное количество кнопок выбора зон возрастает до 36 или 48. После установки дополнительных клавиатур заглушка микрофонной панели крепится к правому торцу всего собранного устройства.

Присоединение дополнительных клавиатур не нарушает целостности конструкции микрофонной панели. Она выглядит как монолитное устройство, без дополнительных внешних проводов и разъемов (рис. 3).

RM-6024 в сборе с двумя дополнительными клавиатурами RM-6012KP

Рис. 3. RM-6024 в сборе с двумя дополнительными клавиатурами RM-6012KP

Связь микрофонной панели с системой оповещения осуществляется по интерфейсу RS-422 через четырехпарный кабель типа «витая пара». Конечными устройствами, к которым производится подключение, являются контроллер ECS-6216P или матричный контроллер PX-6216.

Пример подключения микрофонных панелей к контроллеру системы показан на рис. 4.

Пример соединения RM-6024 с контроллером ECS-6216P

Рис. 4. Пример соединения RM-6024 с контроллером ECS-6216P

Вход RM 1 контроллера ECS-6216P обладает более высоким приоритетом, чем RM 2. К нему следует подключать микрофонные панели с адресными номерами от 1 до 8, а к входу RM 2 — с адресными номерами от 9 до 16.

Адресный номер в двоичном коде устанавливается DIP-переключателем (рис. 5), расположенным на задней стенке RM-6024.

Переключатель адреса микрофонной панели

Рис. 5. Переключатель адреса микрофонной панели

Последовательность приоритетов микрофонных панелей (МП) (рис. 4) выглядит следующим образом: МП1 > МП2 > МП3 > МП4 > МП5 > МП6 > МП7 > МП8 > МП9 > МП10 > МП11 > МП12 > МП13 > МП14 > МП15 > МП16. Однако их приоритеты в пределах подключения к одному блоку расширения RME-6108 можно изменить программным способом.

Кнопки селектора зон RM-6024 и RM-6012KP программируются с помощью компьютера, подключенного в сеть системы оповещения через блок DIB-6000.

Назначение кнопок задается в программе MS-6100 (рис. 6), на вкладке «Настройки» > «Микр. панели». Для выполнения данной процедуры необходимо выбрать кнопку в поле «Основная клавиатура» (A — левая группа кнопок, B — правая группа кнопок) для RM-6024 или в поле «Дополнительная клавиатура» (Key Pad 1 или Key Pad 2) для RM-6012KP, а в правом поле указать соответствующую зону или несколько зон и нажать кнопку «Сохранить». Так же к любой кнопке выбора зон можно отнести группу зон, предварительно сформированную на вкладке «Настройки» > «Группы».

Окно настроек микрофонной панели в программе MS-6100

Рис. 6. Окно настроек микрофонной панели в программе MS-6100

Все настройки сохраняются в энергонезависимой памяти контроллера ECS-6216P или PX-6216.

В системе речевого оповещения, созданной на базе контроллера PX-6216, могут использоваться до 4 панелей RM-6024. C помощью блоков RME-6108 их количество может быть увеличено до 32.

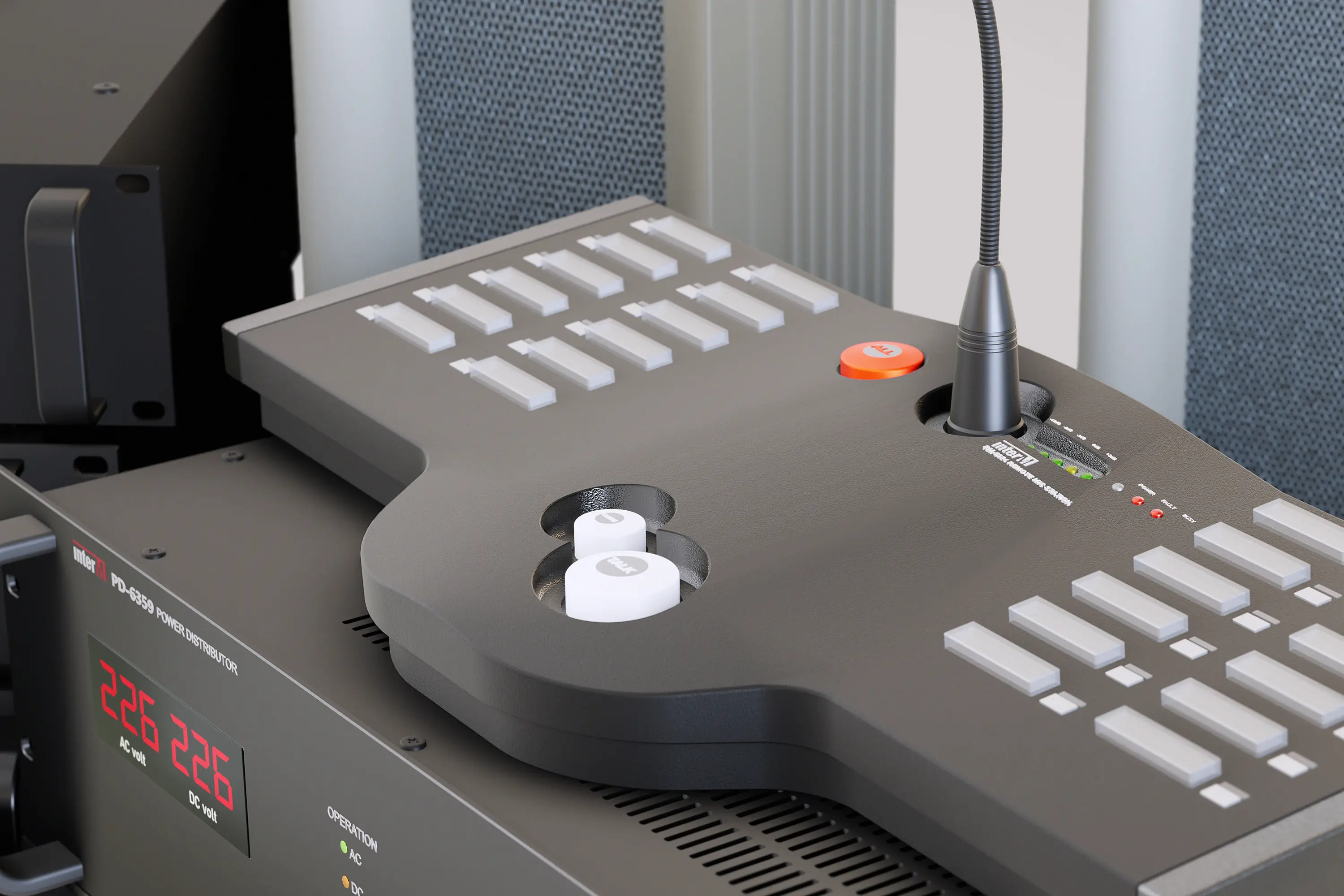

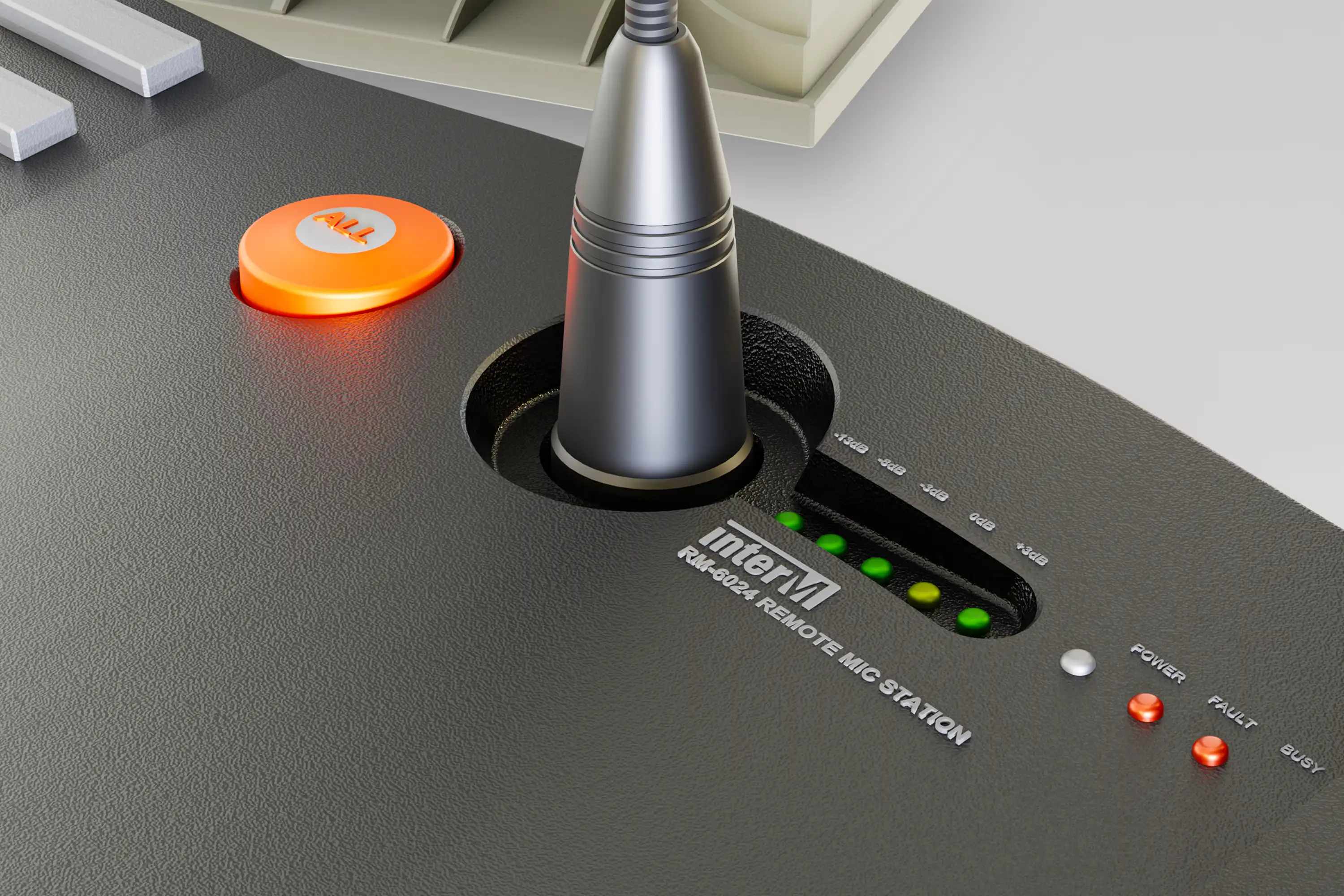

Информация о состоянии микрофонной панели отображается разноцветными светодиодными индикаторами на лицевой панели. Индикатор BUSY информирует пользователя, что в данный момент трансляция сообщения невозможна, так как в системе используется более приоритетный источник. Индикатор FAULT загорается при нарушении связи по интерфейсу с контроллером или с блоком RME-6108. Кроме того, на лицевой панели расположены индикаторы уровня выходного сигнала и наличия питания.

Для подачи объявления пользователь должен выбрать зону или группу зон, нажав одну или несколько кнопок селектора на лицевой панели, и включить микрофон с помощью кнопки TALK. Одновременный выбор всех зон осуществляется кнопкой ALL.

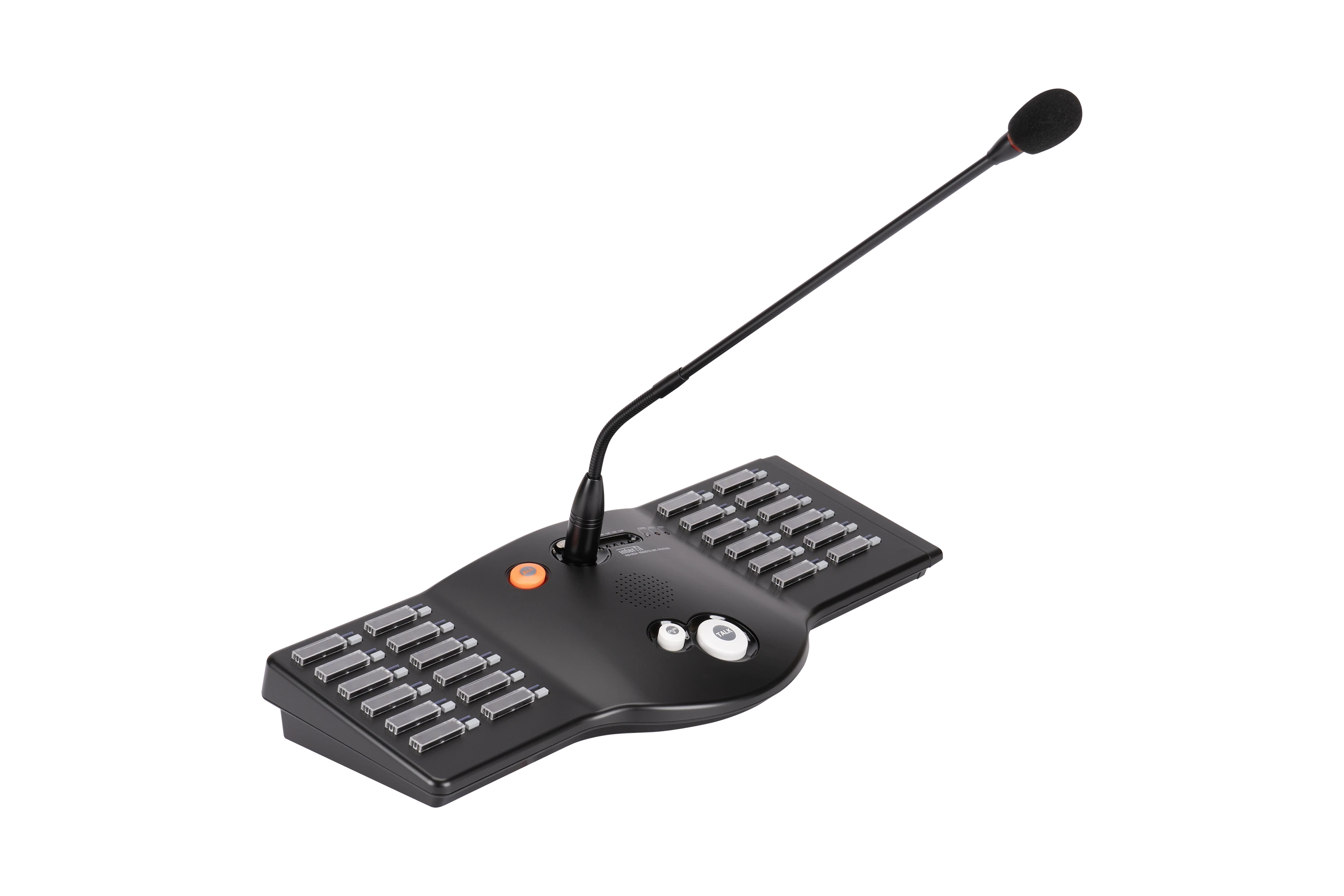

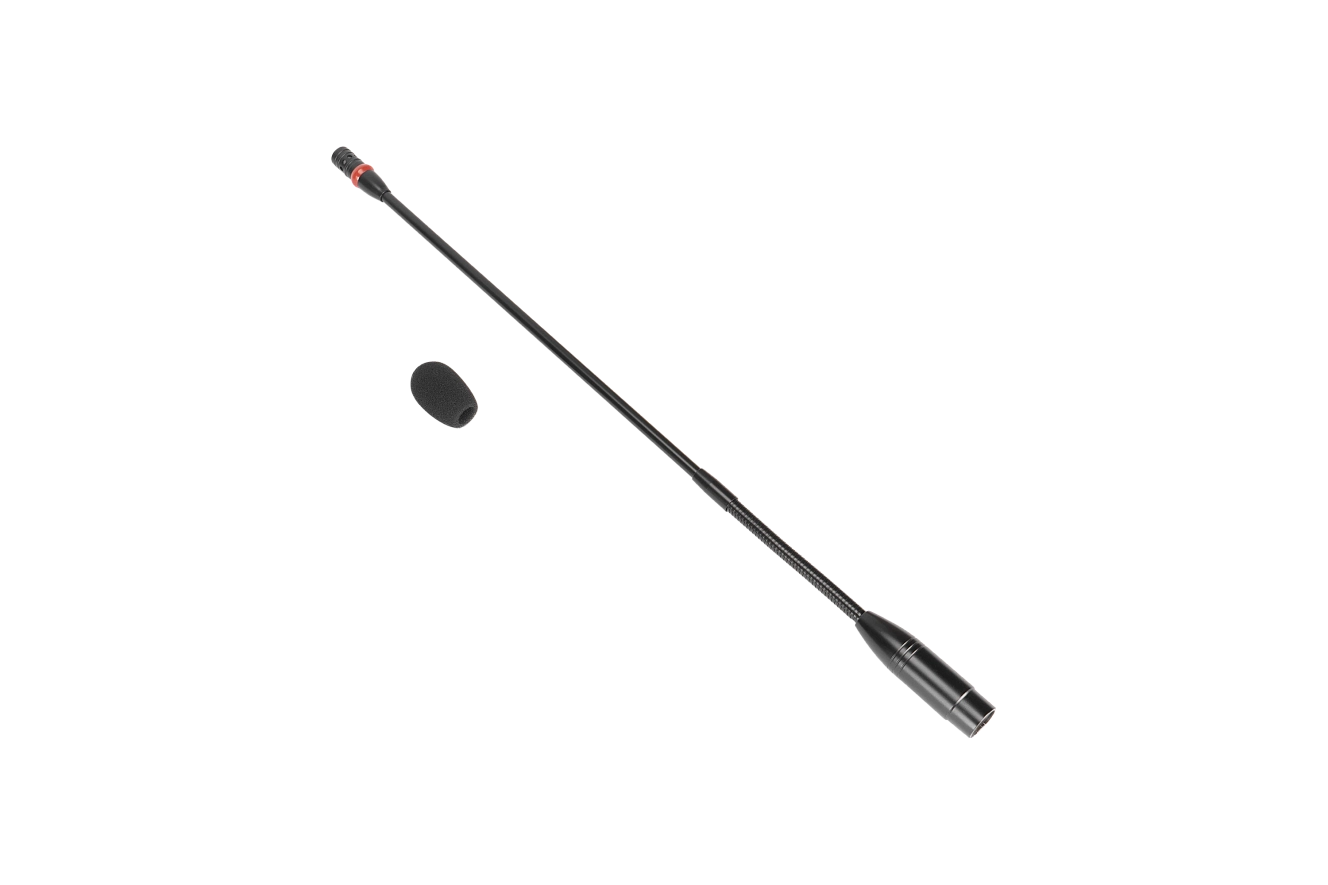

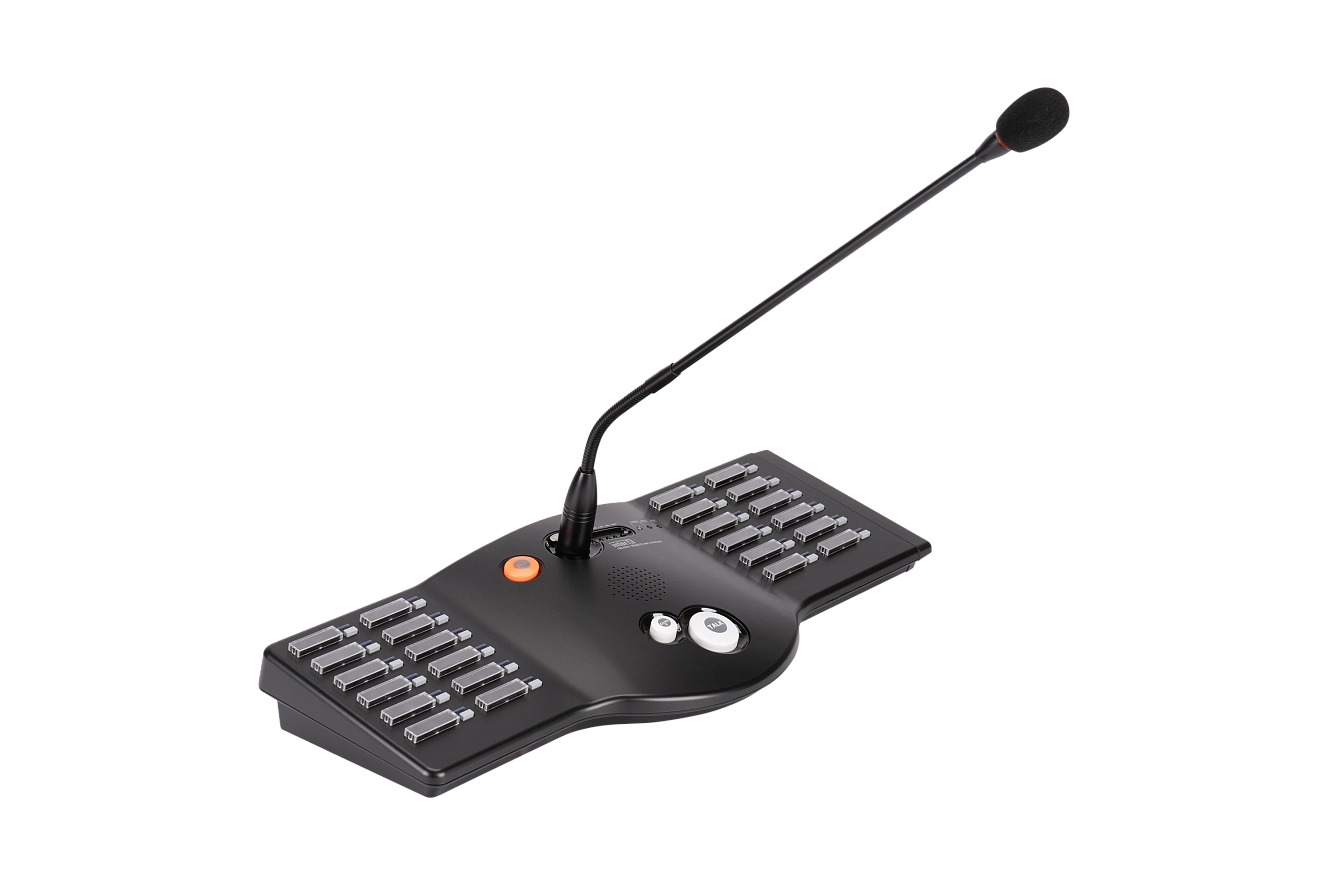

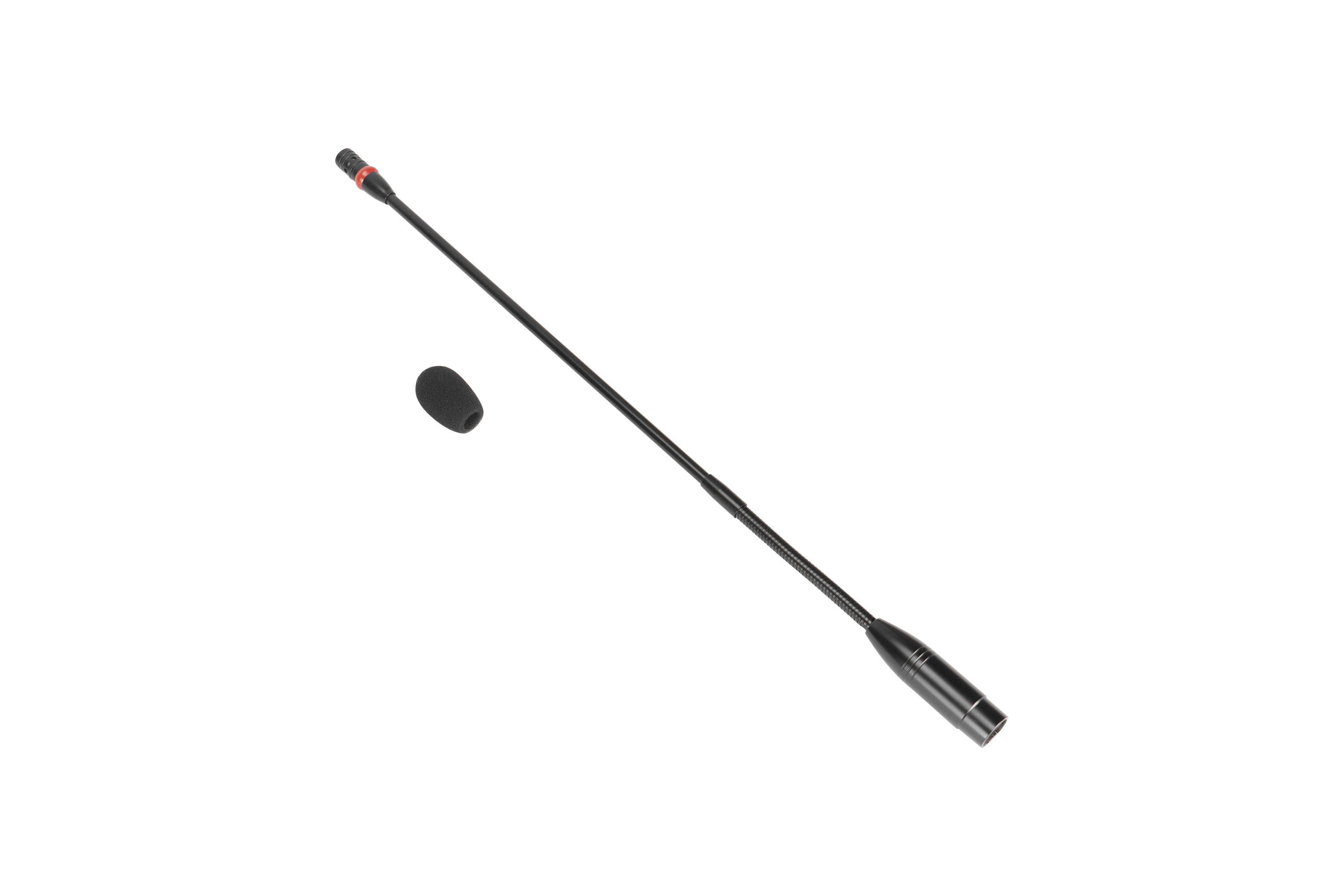

Микрофон с индикаторным кольцом расположен в верхней части гибкого металлического держателя. Держатель надежно крепится к корпусу панели через XLR-переходник с защелкой. Микрофон обладает направленной характеристикой чувствительности и легко может быть ориентирован в сторону говорящего. Для снижения влияния посторонних акустических шумов микрофон защищен пенополиуретановой противоветровой насадкой. Индикаторное кольцо подсвечивается красным светодиодом, когда микрофон активен.

Для привлечения внимания слушателей предусмотрена подача с микрофонной панели в зоны трансляции сигнала гонга, который генерируется нажатием кнопки CHIME.

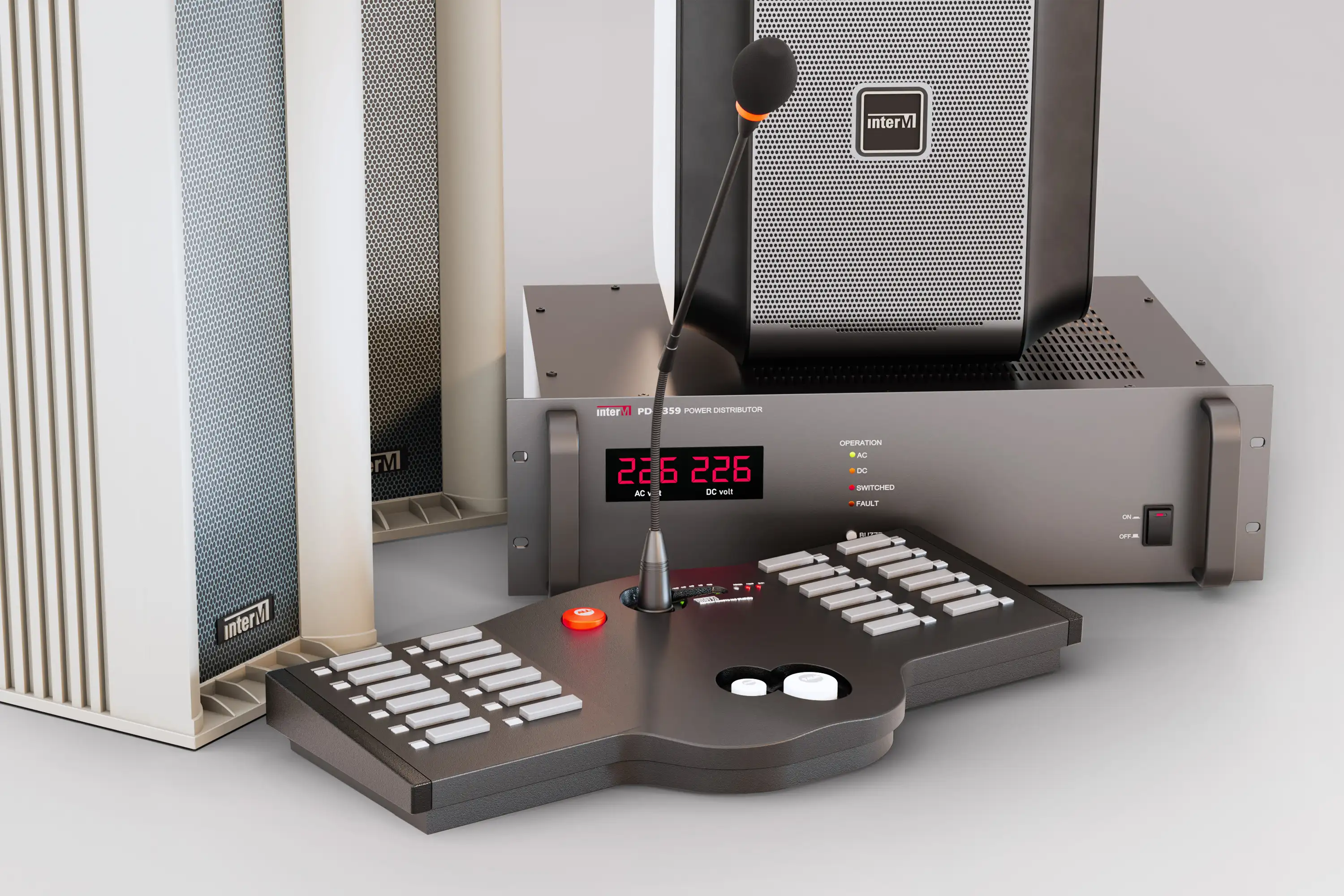

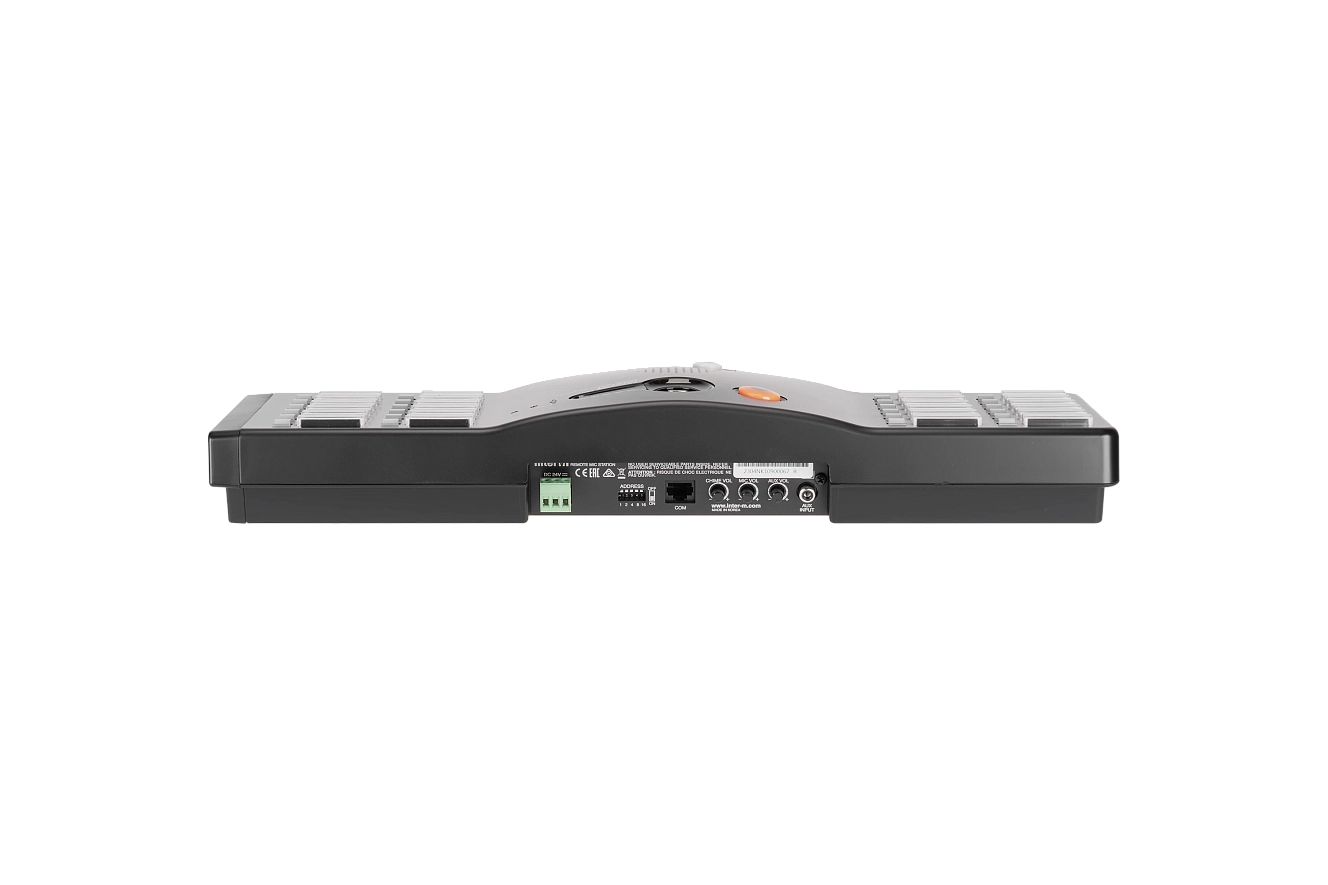

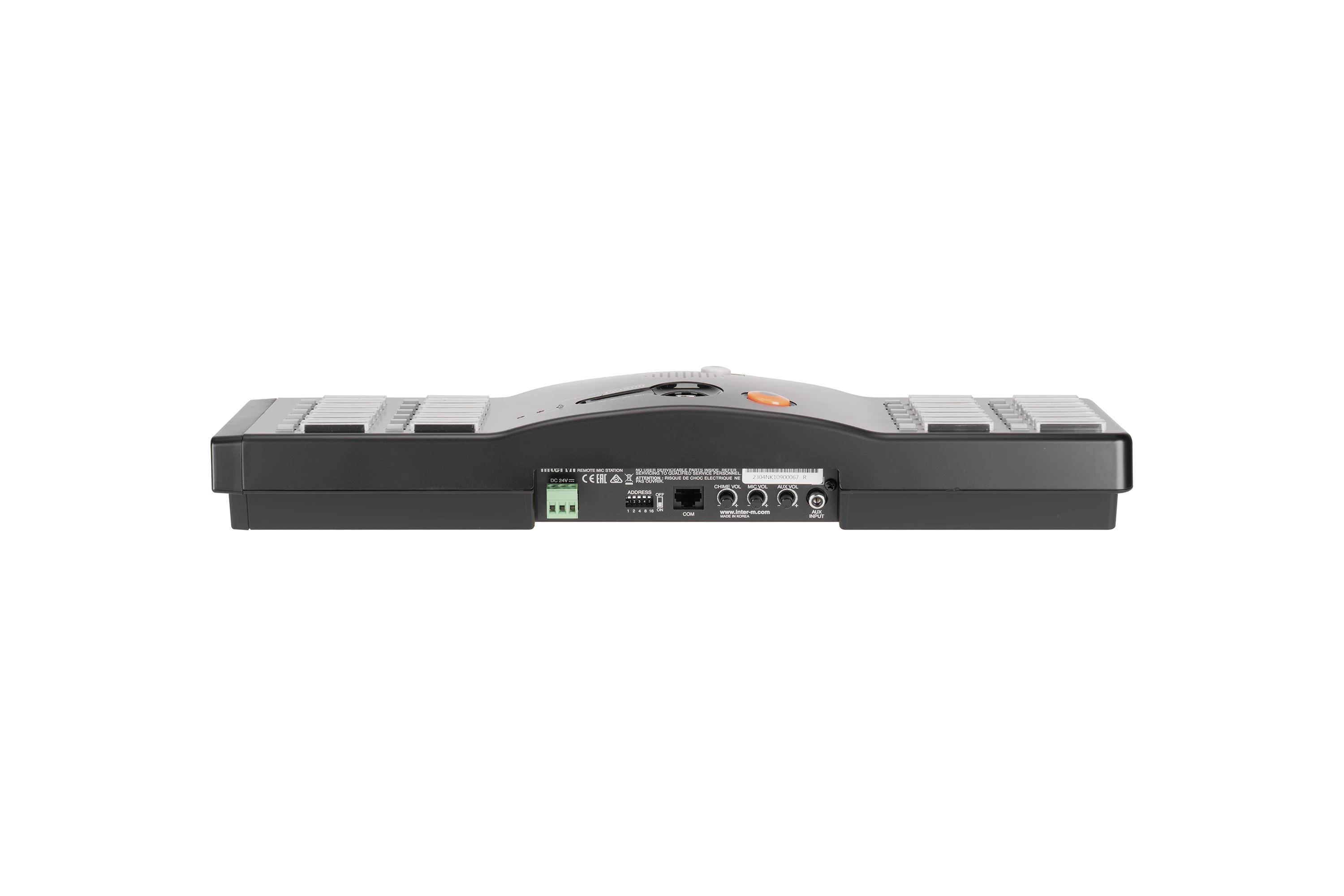

На задней стенке RM-6024 расположены разъемы и элементы предварительной настройки, не требующие оперативного вмешательства (рис. 7).

Задняя панель

Рис. 7. Задняя панель

  • 1 — вход питания
  • 2 — адресный переключатель
  • 3 — разъем порта обмена данными
  • 4 — регуляторы уровня сигнала
  • 5 — линейный вход

Линейный вход (5) микрофонной панели используется для подключения к системе оповещения внешнего источника сигнала линейного уровня. При этом микрофонный сигнал микшируется с сигналом от дополнительного источника и с сигналом гонга. Баланс уровней громкости смешиваемых сигналов настраивается потенциометрами (4).

Схемотехника RM-6024 реализована с использованием многофункционального микропроцессора (рис. 8) со специально разработанным встроенным программным обеспечением.

Фрагмент печатной платы с микропроцессором

Рис. 8. Фрагмент печатной платы с микропроцессором

Соединения микропроцессора с периферийными цепями выполнены через оптоэлектронные развязки, обеспечивающие высокую помехоустойчивость микрофонной панели.

Электронные печатные платы микрофонной панели и дополнительных клавиатур изготовлены по современной SMD-технологии.

Питание RM-6024 производится от стабилизированного источника постоянного тока напряжением 24 В.

Преимущества новой модели

  • Максимальное количество выбираемых групп зон: 24 (48 — с RM-6012KP)
  • Программируемый выбор одиночных зон и групп зон
  • Подключение до 16 микрофонных панелей к одноканальной системе
  • Подключение до 32 микрофонных панелей к многоканальной системе
  • Аппаратная и программная установка приоритетов
  • Современная конструкция панели с удобной индикацией режимов и эргономичным расположением элементов управления
  • Максимальное удаление микрофонной панели: 1000 м

Технические характеристики

Наименование RM-6024
количество кнопок по управлению зонами:
— без дополнительных клавиатур
— с дополнительной клавиатурой RM-6012KP
— с двумя дополнительными клавиатурами RM-6012KP
24
36
48
протокол передачи данных RS-422
максимальное удаление от системы оповещения, м 1000
характеристики микрофона:
— входная чувствительность, дБ
— коэффициент гармонических искажений, %
— диапазон воспроизводимых частот, Гц
— сигнал/шум, дБ
–60
< 0,3
120...20000
> 50
характеристики линейного входа:
— входная чувствительность, дБ
— коэффициент гармонических искажений, %
— диапазон воспроизводимых частот, Гц
— сигнал/шум, дБ
–10
< 0,1
120...20000
> 60
напряжение питания, В 24
диапазон рабочих температур, °С –10...+40
масса, кг 1,2
габариты (Ш×В×Г), мм 465×65×200

Схема применения

Схема применения

Система речевого оповещения и музыкальной трансляции на базе матрицы PX-6216 и блока расширения ECS-6216MS обеспечивает передачу информации в 24 зоны по 4-м независимым каналам. В системе используется 9 микрофонных панелей RM-6024, благодаря чему передача сообщений возможна с девяти удаленных диспетчерских мест.

Наивысшим приоритетом в системе обладает микрофонная панель, подключенная к входу RM 1 матрицы PX-6216. Этой панели присвоен адресный номер — 1 (возможны номера от 1 до 8). Адресация остальных панелей, подключенных к входу RM 2 матрицы через блок расширения RME-6108, нумеруется числами от 9 до 16. Для входов RM 3 и RM 4 (PX-6216) адресация микрофонных панелей нумеруется в пределах от 17 до 24 и от 25 до 32, соответственно. От каждой микрофонной панели возможна трансляция в любую зону. Более высоким приоритетом обладает панель с меньшим номером. Однако, несмотря на установленную градацию приоритетов, возможно одновременное обращение с разных панелей в разные каналы трансляции.

Тюнер TU-610 и проигрыватель компакт-дисков CD-611 являются двумя независимыми источниками фоновой музыки для разных каналов. Все предварительные установки, включая адресацию музыки, производятся с помощью компьютера на этапе настройки системы.

Порядок приоритетов при трансляции по одному из каналов системы: RM-6024 № 1 [RM 1] > RME-6108 (RM-6024 № 9—16) > TU-610, CD-611.
