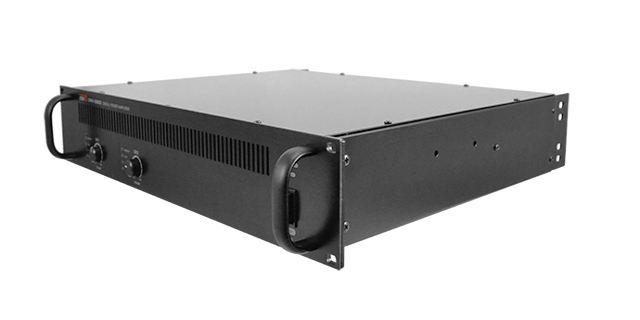

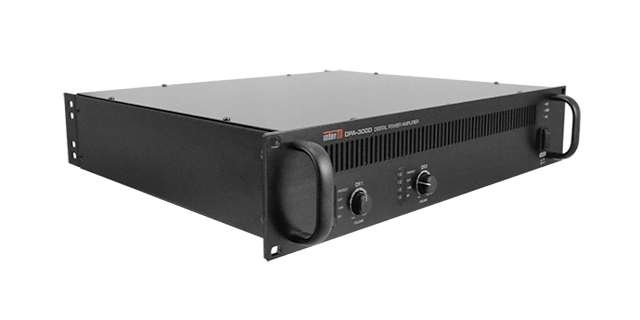

Трансляционные цифровые усилители мощности DPA-300S/D/T/Q, DPA-600S, DPA-900S, DPA-1200S
Inter-M держит первенство на российском рынке, предлагая усилители класса D с номинальной мощностью до 1200 Вт на один канал и поддерживающие при этом возможность полноценной работы от аккумуляторных батарей.
Усилители DPA-серии отличаются числом независимых каналов звукоусиления и их номинальной выходной мощностью.
В прошлом году компания Inter-M запустила в производство новую линейку трансляционных усилителей мощности класса D – серию DPA. Благодаря оптимальному сочетанию функциональных возможностей, уникальных особенностей и невысокой стоимости они быстро и заслуженно завоевали признание у наших покупателей.
Важно отметить, что до сих пор Inter-M держит первенство на российском рынке, предлагая усилители класса D с номинальной мощностью до 1200 Вт на один канал и поддерживающие при этом возможность полноценной работы от аккумуляторных батарей!
На сегодняшний день модельный ряд насчитывает уже 8 усилителей DPA-серии, отличающихся числом независимых каналов звукоусиления и их номинальной выходной мощностью.
Назначение
Усилители мощности Inter-M серии DPA предназначены для применения в трансляционных звуковых системах и обеспечивают усиление сигналов звуковой частоты.
| Модель | Число каналов | Мощность на канал, Вт | Суммарная мощность, Вт |
|---|---|---|---|
| DPA-300S | 1 | 300 | 300 |
| DPA-300D | 2 | 300 | 600 |
| DPA-300T | 3 | 300 | 900 |
| DPA-300Q | 4 | 300 | 1200 |
| DPA-600S | 1 | 600 | 600 |
| DPA-600D | 2 | 600 | 1200 |
| DPA-900S | 1 | 900 | 900 |
| DPA-1200S | 1 | 1200 | 1200 |
Функциональные возможности и особенности
-
Высокая выходная мощность
Усилители серии DPA обеспечивают номинальную выходную мощность в зависимости от конкретной модели до 1200 Вт на один канал. Это лучший показатель для цифрового трансляционного усилителя среди производителей, представленных в России.
-
Полноценная работа от аккумуляторных батарей
В случае пропадания сетевого напряжения усилитель автоматически переключается на резервное питание 24 В от аккумуляторов. В этом режиме усилители серии DPA полностью сохраняют заявленные характеристики, в том числе номинальную выходную мощность. Вроде бы что здесь особенного, однако далеко не каждый усилитель от конкурентов способен обеспечить стабильность и качество характеристик при питании от аккумуляторов.
-
Эффективная система защиты
Для предотвращения выхода оборудования из строя из-за ошибок инсталляции или аварий на линии предусмотрена надежная защита. Усилители защищены от перегрузок, связанных с повышенным напряжением питания и температуры, короткого замыкания на выходе и появлением постоянного напряжения на трансляционных линиях.
-
Высокий КПД
Импульсный режим работы усилителя мощности и встроенного блока питания обеспечивают коэффициент полезного действия до 85%, что является хорошим показателем даже для усилителей мощности класса D. Высокий КПД обуславливает низкое энергопотребление и тепловыделение, в результате повышается надежность и увеличивается срок службы устройства.
-
Широкий модельный ряд
Среди усилителей серии DPA представлены модели на 1, 2, 3 и 4 канала суммарной мощностью от 300 до 1200 Вт. Линейка оборудования, насчитывающая восемь моделей, позволяет решать широкий круг задач – от построения простых одноканальных СОУЭ до сложных многоканальных систем музыкальной трансляции, оповещения и громкой связи.
-
Профессиональное качество музыкального звучания
Оригинальные схемотехнические решения обеспечили малый коэффициент гармонических искажений и высокий показатель отношения сигнал/шум, что позволяет применять усилители серии DPA не только в трансляционных системах, но и в составе профессиональных звуковых систем.
-
Универсальные выходы
К выходным клеммам усилителя можно подключать как высокоомные громкоговорители, объединенные в трансляционную линию, так и низкоомные акустические системы с импедансом 8 Ом. Распознавание нагрузки выполняется автоматически.
-
Основной и приоритетный входы
Для подключения источников аудиосигнала могут использоваться основные входы, число которых зависит от количества каналов, а также один общий приоритетный вход. Регулировка уровня громкости по каналам и по приоритетному входу осуществляется независимо друг от друга. Трансляция сигнала с приоритетного входа включается по управляющим сигналам от «сухих контактов».
-
Дистанционное включение питания
Включение питания усилителя может быть выполнено не только с помощью кнопки на передней панели, но и удаленно, например, по сигналу от внешнего устройства, что может быть очень удобно при организации взаимодействия трансляционной системы Inter-M с другими системами безопасности или промышленной автоматики.
Конструкция
Важнейшей особенностью усилителей серии DPA и гордостью разработчиков Inter-M является импульсный источник питания, который был разработан специально для моделей этой линейки. При его создании использована уникальная запатентованная технология преобразования постоянного напряжения Voltage Clamp Boosting Type Converter. Она значительно повысила надежность и долговечность устройства и обеспечила работу усилителей на номинальной выходной мощности независимо от типа источника питания: основного от сети переменного тока напряжением 220 В или резервного от источника постоянного тока напряжением 24 В.
Благодаря функционированию усилительного модуля в режиме класса D и применению импульсного источника питания коэффициент полезного действия достигает 85%, что свидетельствует о высокой эффективности работы.
При разработке новых моделей усилителей инженеры Inter-M особое внимание уделили качеству воспроизведения звукового сигнала. За счет использования оригинальных схемотехнических решений были достигнуты впечатляющие показатели основных технических характеристик: малый коэффициент гармонических искажений (менее 0,03) и высокий показатель отношения сигнал/шум (более 103 дБ), характерные в большей степени для профессионального звукового оборудования.

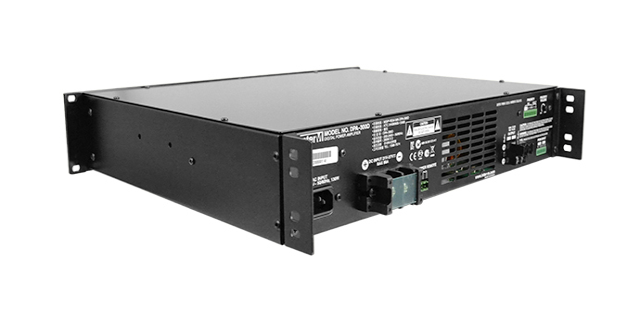

Несмотря на то, что усилители DPA-серии не имеют отдельных клемм для подключения низкоомных громкоговорителей, возможность работы с такими акустическими системами предусмотрена – выходные клеммы OUTPUT универсальны. К ним можно подключать как высокоомные громкоговорители, объединенные в трансляционную линию, так и низкоомные акустические системы с импедансом 8 Ом, а продуманная схема защиты выходного каскада позволяет избежать негативных последствий токовых перегрузок.

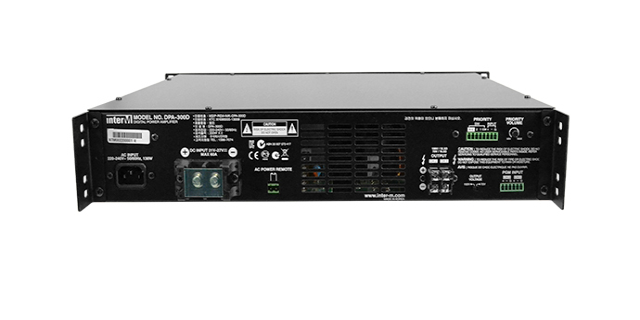

Другой важной особенностью новых моделей является наличие входов для подключения источников сигнала с разным уровнем приоритета: PGM и PRIORITY. К PGM обычно подключаются источники фоновой музыки, а к PRIORITY — приоритетный источник аудиосигнала. Выбор источника определяется состоянием управляющего «сухого контакта».
Типовая схема использования основного и приоритетного входов проиллюстрирована на изображении ниже. На приведенном примере к основному входу подключается произвольный источник музыкальной трансляции, а к приоритетному – сигнал от системы оповещения ГО и ЧС.
Рис. 1. Коммутация входов PGM и PRIORITY
В режиме трансляции фоновой музыки усиливается сигнал с входа PGM, а при замыкании управляющих контактов SW — с приоритетного входа PRIORITY. Уровни громкости PGM и PRIORITY можно устанавливать при помощи потенциометров, расположенных на передней и задней панелях соответственно.
Таким образом, усилители серии DPA позволяют осуществлять трансляцию фоновой музыки и тревожного сообщения с разной громкостью, без использования дополнительного оборудования. В частности, эта функция применяется при построении систем оповещения на основе блока SC-05EM.
Технические характеристики
| Наименование | Одноканальные модели | |||
|---|---|---|---|---|
| DPA-300S | DPA-600S | DPA-900S | DPA-1200S | |
| номинальная выходная мощность, Вт | 300 | 600 | 900 | 1200 |
| диапазон воспроизводимых частот (−3 дБ), Гц |
50…20000 | |||
| коэффициент нелинейных искажений (300 Вт, 1 кГц), % |
< 0,1 | |||
| коэффициент нелинейных искажений (1/3 Pном , 1 кГц), % |
< 0,03 | |||
| отношение сигнал/шум, дБ | > 103 | |||
| входная чувствительность, В | 1 | |||
| входное сопротивление, кОм | 10 | |||
| выходное напряжение/минимальное сопротивление нагрузки (на частоте 1 кГц), В/Ом |
100/33,3 70/16,3 |
100/16,6 70/8,2 |
100/11,1 70/5,4 |
100/8,3 70/4,1 |
| диапазон рабочих температур, °С | −10...+40 | |||
| напряжение питания, В: — основное (переменный ток, 50 Гц) — резервное (постоянный ток) |
220…240 24 |
|||
| максимальная потребляемая мощность от 220В, Вт | 344,3 | 690 | 1 052 | 1 436 |
| максимальная потребляемая мощность от 24В, Вт | 379 | 758 | 1 161 | 1 619 |
| масса, кг | 6,8 | 8,2 | ||
| габариты (Ш×В×Г), мм | 482×88×397 | 482×88×450 | ||
| Наименование | Многоканальные модели | |||
|---|---|---|---|---|
| DPA-300D | DPA-300T | DPA-300Q | DPA-600D | |
| количество каналов | 2 | 3 | 4 | 2 |
| номинальная выходная мощность каждого канала, Вт | 300 | 300 | 300 | 600 |
| диапазон воспроизводимых частот (−3 дБ), Гц |
50…20000 | |||
| коэффициент нелинейных искажений (300 Вт, 1 кГц), % |
< 0,1 | |||
| коэффициент нелинейных искажений (1/3 Pном , 1 кГц), % |
< 0,03 | |||
| отношение сигнал/шум, дБ | > 103 | |||
| входная чувствительность, В | 1 | |||
| входное сопротивление, кОм | 10 | |||
| выходное напряжение/минимальное сопротивление нагрузки (на частоте 1 кГц), В/Ом |
100/33,3 70/16,3 |
100/33,3 70/16,3 |
100/33,3 70/16,3 |
100/16,6 70/8,1 |
| диапазон рабочих температур, °С | −10...+40 | |||
| напряжение питания, В: — основное (переменный ток, 50 Гц) — резервное (постоянный ток) |
220…240 24 |
|||
| масса, кг | 7,1 | 8,3 | 8,3 | 8,1 |
| габариты (Ш×В×Г), мм | 482×88×397 | 482×88×450 | ||
Схема применения
Применение усилителя DPA-1200S в составе одноканальной системы (на базе SC-05EM)
Рис. 2. Система оповещения и музыкальной трансляции на базе SC-05EM
Преимущества схемы
- 5-й тип СОУЭ с минимальным комплектом оборудования
- Стыковка с системой оповещения ГО и ЧС
- Использование микрофонной панели RM-05A для громкой связи и ручного управления эвакуацией
Система оповещения и трансляции, рассчитанная на 5 зон, построена на основе блока автоматического оповещения и контроля трансляционных линий Inter-M SC-05EM.
SC-05EM реализует 5 тип СОУЭ и выполняет функции контроллера системы, маршрутизатора тревожного оповещения, источника сообщений, а также обеспечивает реализацию поисково-диспетчерской связи и контроль целостности трансляционных линий.
Микрофонная панель RM-05A подключена к разъему RM1 блока SC-05EM. Она обладает наивысшим приоритетом и используется для ручного управления эвакуацией. На вход RM2 подается аудиосигнал и «сухой контакт» от управляющего устройства ГО и ЧС.
В системе используются DPA-1200S, обеспечивающий выходную мощность 1200 Вт.
В режиме трансляции фоновой музыки DPA-1200S усиливает линейный сигнал с FM-тюнера TU-6200, а при получении блоком SC-05EM управляющего сигнала от ОПС, системы ГО и ЧС или микрофонной панели, воспроизводится усиленный сигнал с приоритетного входа.
Порядок приоритетов: ручное оповещение (RM-05A) > тревожное оповещение голосового модуля SC-05EM > оповещение ГО и ЧС > музыкальная трансляция.
Применение усилителя DPA-300S в составе одноканальной системы (на базе ARM-911)
Рис. 3. Система оповещения и музыкальной трансляции на базе ARM-911
Преимущества схемы
- Удаленное управление и настройка с помощью WEB-браузера
- Использование сети Ethernet в качестве среды передачи данных и аудиосигнала
- Громкая связь и запуск тревожного оповещения с помощью микрофонных панелей и телефонных аппаратов
- Трансляция сообщений и музыкальных файлов по расписанию
Одноканальная система оповещения и трансляции, рассчитанная на одну зону, построена на основе блока автоматического тревожного оповещения Inter-M ARM-911.
Диспетчерская удалена от стойки с оборудованием СОУЭ на большое расстояние. Поэтому для взаимодействия между ними используются сетевые трансиверы AOE-212N. Они обеспечивают обмен управляющими данными и аудиоинформацией по локальной сети LAN.
ARM-911 позволяет транслировать заранее записанные сигналы и сообщения. Запуск сообщений может осуществляться вручную (с помощью кнопок на передней панели устройства или удаленной микрофонной панели RM-911D) и автоматически (при поступлении сигнала от системы охранно-пожарной сигнализации по «сухим контактам»). Кроме того, функция телефонного пейджинга позволяет выполнить оповещение с помощью мобильных или стационарных телефонных аппаратов. Для этого ARM-911 подключен к линейному выходу АТС.
ARM-911 полностью конфигурируется удаленно с помощью WEB-интерфейса. Пользователь может назначить приоритеты для различных аудиосигналов и управляющих входов, отрегулировать громкость и амплитудно-частотную характеристику, составить недельное расписание для воспроизведения музыкальных файлов, информационных и рекламных сообщений, задать пароль для доступа к микрофонной консоли RM-911D.
Линейный сигнал со звуковой карты персонального компьютера передается через AOE-212N на удаленную стойку для трансляции фоновой музыки.
Передача речевых сообщений осуществляется через микрофонную панель RM-911D. С ее помощью можно не только выполнить речевое оповещение, но и запустить один из десяти файлов, загруженных в память блока ARM-911.
Линейный сигнал с ARM-911 подается на вход цифрового трансляционного усилителя мощности DPA-300S с номинальной выходной мощностью 300 Вт.
Контроль трансляционных линий осуществляется блоком SC- 6224.
Применение усилителей серии DPA-S в составе одноканальной системы (на базе ECS-6216P)
Рис. 4. Одноканальная система оповещения и трансляции на базе контроллера ECS-6216P
Преимущества схемы
- Высокая номинальная мощность с минимальным количеством усилителей
- Удобная настройка системы, управление и мониторинг с помощью ПК
- Стыковка с системой оповещения ГО и ЧС
Одноканальная система оповещения и управления эвакуацией 5-го типа построена с использованием стоечного оборудования Inter-M 6000-й серии и рассчитана на 16 зон оповещения. Подключение 16-ти зон обеспечивает контроллер системы оповещения ECS-6216P. Оператор с помощью специализированного программного обеспечения, установленного на ПК, контролирует и управляет системой.
Для музыкальной трансляции может использоваться звуковая карта компьютера, подключенная по линейному выходу к блоку сопряжения DIB-6000.
Для передачи сообщений по громкой связи в составе центральной стойки предусмотрена микрофонная панель RM-6024. Дополнительно, для передачи сообщений с компьютерного рабочего места оператора системы установлен микрофон RM-01.
За хранение и выполнение сценариев эвакуации отвечают маршрутизаторы тревожного оповещения ER-6116. Всего предусмотрено 16 различных сценариев — по числу зон оповещения, и один дополнительный сценарий для случая, если возгорание произошло одновременно в нескольких пожарных отсеках. В сценариях тревожного оповещения используются аудиофайлы из памяти цифрового магнитофона PV-6232. Подключение зон оповещения в соответствии со сценарием осуществляется контроллером ECS-6216P.
Блок тревожной сигнализации EP-6216 коммутирует источники аудиосигналов системы оповещения в соответствии с их приоритетом. Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (тревожное оповещение) > оповещение ГОЧС > RM-6024 > музыкальная трансляция.
В системе используются DPA-900S, DPA-1200S, обеспечивающие выходную мощность 900 и 1200 Вт соответственно. Суммарная мощность усилителей составляет 3 кВт.
Применение усилителей DPA-300Q в составе многоканальной системы (на базе PX-6216)
Рис. 5. Многоканальная система оповещения и музыкальной трансляции на базе PX-6216
Преимущества схемы
- Высокая номинальная мощность (1200 Вт)
- Одновременная трансляция разной музыки в разные зоны
- Возможность управления системой как с ПК, так и с блока ручного управления PMC-6208
Система построена на основе матричного аудиоконтроллера Inter-M PX-6216, имеет 4 канала и 16 зон трансляции. Она обеспечивает автоматическую трансляцию тревожных сообщений при пожаре, выполнение сценариев эвакуации, речевое оповещение в выбранных оператором зонах и независимую музыкальную трансляцию от источников сигнала, подключенных к матрице PX-6216. Для усиления аудиосигнала применяется четырехканальный усилитель мощности DPA-300Q.
Ручное управление входами и выходами PX-6216 осуществляется при помощи PMC-6208. Устройство подключается между DIB-6000 и PX-6216 по интерфейсу RS-485 и работает в автоматическом режиме. В случае появления сбоев в работе ПК, управление системой передается блоку PMC-6208. При необходимости система может быть переведена в режим PMC или ПК. В режиме PMC управление системой может осуществляться исключительно с блока ручного управления. Функцию коммутации зон выполняет ECS-6216MS.
Порядок приоритетов: PV-6232 (тревожное оповещение) > RM1 > CH1 — CH2.
Применение усилителей DPA-300Q в составе многоканальной системы (на базе PX-8000D)
Рис. 6. Многоканальная система оповещения и музыкальной трансляции на базе PX-8000D
Преимущества схемы
- 8 независимых каналов трансляции
- Высокая номинальная мощность (2400 Вт)
- Удаленное управление трансляцией с помощью пультов LM-8000
- Трансляция сообщений и музыкальных файлов по расписанию
Система оповещения и трансляции, представленная на рис. 6, построена на основе контроллера Inter-M PX-8000D. Она имеет 8 каналов и 8 зон, обеспечивает автоматическую трансляцию тревожного сообщения при пожаре, речевое оповещение в выбранных оператором зонах (RM-01 и RM-8000), музыкальную трансляцию от источников сигнала, подключенных к дистанционным пультам LM-8000, подачу рекламных или служебных сообщений по расписанию на неделю (PW-6242A и PV-6232). Контроль целостности линий оповещения осуществляет блок SC-6224.
Для каждой зоны трансляции используется один канал DPA-300Q. Общее количество усилителей — 2, мощность — не более 300 Вт в каждой зоне.
Линейные сигналы с выхода матричного аудиоконтроллера PX-8000D поступают на входы PRIORITY и PGM усилителей DPA-300Q. В режиме музыкальной трансляции усиление осуществляется по входу PGM. При срабатывании охранно-пожарной сигнализации управляющий сигнал с блока ОПС поступает на PX-8000D и на управляющие входы SW усилителей DPA-300Q. В этом случае усиливается сигнал с входа PRIORITY, его громкость не зависит от настроек канала PGM, а определяется исключительно установками по входу PRIORITY.
Порядок приоритетов: RM-01 > тревожное сообщение PX-8000D > RM-8000 > LM-8000 > PV-6232 + PW-6242A.
Применение усилителей DPA-300D в составе профессиональной системы озвучивания
Рис. 7. Схема применения DPA-300D для профессионального озвучивания
Преимущества схемы
- Высокое качество музыкальной трансляции
- Стереосистема
- Интеграция с конференц-системой
- Большое разнообразие источников фоновой трансляции
Благодаря высокому качеству усиления и возможности подключения низкоомных акустических систем усилители серии DPA широко применяются для профессионального озвучивания.
На рис. 7 представлена конференц-система на базе контроллера Inter-M IM-300. Аудиосигнал линейного уровня с выхода IM-300 подается на микшер-предусилитель CPA-100. Источником фоновой музыки может быть USB-флэш накопитель, линейный выход звуковой карты ноутбука или смартфона.
Для усиления стереосигнала, поступающего с выхода CPA-100, применяется цифровой усилитель мощности DPA-300D, каждый канал которого обеспечивает выходную мощность до 300 Вт на канал. В качестве акустических систем выбраны двухполосные профессиональные колонки SE-12.
