Цифровая комбинированная система PAC-5000A и PAC-5600
Инженерам Inter-M удалось сделать почти невозможное: объединить огромное количество модулей, отвечающих за разные функции, в одном устройстве, получив в итоге функционально завершенную систему, выполненную в одном блоке.
За основу новинки была взята предыдущая версия системы — PAC-5000. Но существенное количество новых функций и усовершенствований позволяют говорить скорее о совершенно новой разработке.
Инженерам Inter-M удалось сделать почти невозможное — объединить огромное количество модулей, отвечающих за разные функции в одном устройстве, получив в итоге функционально завершённую систему, конструктивно выполненную в одном блоке. Система PAC-5600 имеет два независимых канала трансляции по 300 Вт каждый, 24 зоны оповещения, набор встроенных источников сигнала — от CD/MP3/USB-проигрывателя и FM-тюнера до встроенных тревожных сообщений и различных специальных сигналов. Важными особенностями новой модели является наличие встроенного блока контроля трансляционных линий, зарядное устройство для аккумуляторных батарей резервного питания с функцией контроля состояния аккумуляторов, поддержка веб-интерфейса для удалённого управления и настройки системы. В устройстве реализовано сопряжение с микрофонными панелями, телефонными контроллерами, системой оповещения ГОЧС и пожарной сигнализацией, а также множество других возможностей и функций, о которых будет рассказано в этой статье.
Более доступная по цене модификация комбинированной системы PAC-5000A имеет аналогичную выходную мощность, но ориентирована, в первую очередь, на воспроизведение музыкальных программ и громкоговорящую связь, поддерживает меньшее количество функций.
Назначение
Цифровые комбинированные системы PAC-5000A и PAC-5600 предназначены для организации функционально завершённых двухканальных систем оповещения, музыкальной трансляции и громкоговорящей связи.
Функциональные возможности и особенности
-
Моноблочное исполнение «всё в одном»
Цифровые комбинированные системы PAC-5000A/PAC-5600 объединяют в едином корпусе источники тревожного сообщения и фоновой музыки, контроллер, усилитель мощности, зарядное устройство и другие функциональные блоки, необходимые для полноценной работы системы оповещения и трансляции.
-
2 независимых канала трансляции, 24 зоны оповещения
PAC-5000A/5600 оснащены двухканальным усилителем с номинальной выходной мощностью 300 Вт на канал и обеспечивают коммутацию до 24 зон. За счёт наличия двух независимых каналов усиления обеспечивается одновременная трансляция аудиосигналов от различных источников (CD/MP3-проигрыватель, тюнер, микрофонная панель и т. д.) в разные зоны.
-
Раздельное воспроизведение тревожных сообщений
Каждому каналу трансляции в системах PAC-5000A/5600 соответствует отдельный источник тревожного сообщения, что позволяет одновременно воспроизводить индивидуальные сообщения в оповещаемые зоны каналов. Для хранения тревожных сообщений в системах PAC-5000A/5600 используются карты памяти формата SD, что позволяет изменить аудиофайл сообщения без использования специализированного соединительного кабеля или непосредственной записи через микрофон.
-
Контроль трансляционных линий (PAC-5600)
Система мониторинга трансляционных линий в PAC-5600 обеспечивает ручной и автоматический контроль трансляционных линий на изменение сопротивления, обрыв и короткое замыкание.
-
Сопряжение с системой ГОЧС
Наличие отдельного приоритетного входа для подключения линейного и управляющего сигналов обеспечивает полноценную стыковку систем PAC-5000A/5600 с блоком сопряжения системы ГОЧС. При поступлении на приоритетный вход сигнала от городской или федеральной системы оповещения во всех зонах включается трансляция сообщений о чрезвычайной ситуации.
-
Громкоговорящая связь
Оборудование новой серии предоставляет все возможности для организации функциональной громкой связи — микрофонные панели RM-6024 оснащены 24 программируемыми кнопками и линейным входом для подключения дополнительных источников аудиосигнала.
-
Функция телефонного пейджинга
Совместно с микрофонными панелями в системе могут использоваться телефонные контроллеры TP-6231А, которые позволяют организовывать громкоговорящую связь с применением стационарных или мобильных телефонных аппаратов. Устройство позволяет абонентам телефонной сети устанавливать соединение с трансляционной системой, выбирать зоны и передавать в них голосовые сообщения.
-
Ручной режим управления эвакуацией
Оператор системы может управлять эвакуацией людей в ручном режиме с помощью микрофона пейджинга, имеющего наивысший приоритет.
-
Источники музыкальной трансляции
Для фоновой музыкальной трансляции цифровые системы PAC-5000A/5600 оснащены наиболее востребованными на сегодняшний день источниками: встроенный FM-тюнер, CD/MP3-проигрыватель, USB-порт, внутренняя флеш-память.
-
Настройка и управление с помощью компьютера
Управление блоками, а также настройка и мониторинг трансляционных систем возможен с помощью персонального компьютера. Удалённый доступ к настройкам системы на основе PAC-5000A осуществляется по интерфейсу RS-232 с помощью специализированного программного обеспечения, а при использовании PAC-5600 — по сетевому интерфейсу через обычный веб-браузер.
-
Программируемый недельный таймер
Одной из программных функций PAC-5600 является недельный таймер, с помощью которого можно организовать трансляцию сигналов, школьных звонков, рекламных сообщений, музыкальных записей по недельному расписанию.
-
Резервное питание от аккумуляторных батарей
В случае аварии основного источника, автоматически и без задержки осуществляется переход на резервный источник питания — блок аккумуляторных батарей.
-
Встроенное зарядное устройство
Для поддержания в заряженном состоянии аккумуляторных батарей резервного питания блоки PAC-5000A/5600 оснащены встроенным зарядным устройством.
-
Мониторинг состояния аккумуляторных батарей (PAC-5600)
Система мониторинга состояния АКБ резервного питания в PAC-5600 позволяет оценить состояние АКБ для необходимого обслуживания и своевременной замены.
-
Многоуровневая система приоритетов
В PAC-5000A/5600 реализована сложная система приоритетов, состоящая из нескольких уровней — от ручного управления эвакуацией с помощью встроенного микрофона, имеющего наивысший приоритет, до фоновой музыкальной трансляции.
-
Увеличение мощности системы
При необходимости наращивания мощности в системах PAC-5000A/5600 могут быть подключены внешние усилители мощности, которые в этом случае используются взамен встроенных.
-
Расширяемость системы
Количество зон трансляции может быть увеличено до 120 за счёт подключения блоков PAC-5000A/5600 по принципу «ведущий — ведомый» посредством последовательной линии связи.
-
Двух-, трёх- и четырёхпроводные линии трансляции
В случае использования в трансляционных линиях внешних аттенюаторов при построении системы музыкальной трансляции и оповещения применяются трёхпроводные либо четырёхпроводные схемы подключения громкоговорителей. Это позволяет в обычном режиме трансляции музыки или радиопрограмм регулировать громкость отдельно для каждого помещения, в то время как при возникновении пожара или другой чрезвычайной ситуации, тревожное сообщение будет передаваться с максимальной громкостью.
-
Мониторный громкоговоритель
С помощью мониторного громкоговорителя, установленного в блоке PAC-5000A/5600, пользователь может прослушать содержание и качество трансляции.
Состав оборудования
Функциональный состав блоков PAC-5000A/5600 идентичен типовому комплекту стоечного оборудования для организации системы оповещения и музыкальной трансляции. Основными компонентами комбинированной системы являются: источники музыкальной трансляции и тревожного сообщения, микшер-предусилитель, контроллер, усилитель мощности, зарядное устройство, а PAC-5600 дополнительно оснащён блоком контроля трансляционных линий, модулем Ethernet-интерфейса, модулем контроля состояния АКБ.
Рис. 1. Состав PAC-5000A и PAC-5600
Конструкция и основные принципы работы

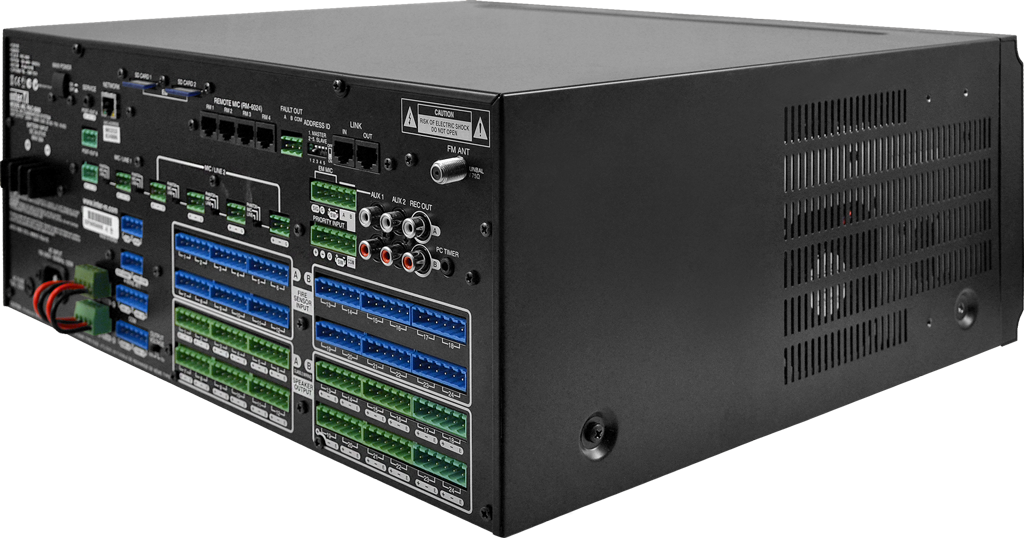

Конструктивно PAC-5000A и PAC-5600 представляют собой моноблоки, которые объединяют все функциональные узлы в едином корпусе, образуя единую двухканальную систему оповещения и трансляции.
Рис. 2. Функциональная структура PAC-5600
Цифровые системы PAC-5000A/5600 оснащены двухканальным усилителем класса D, обеспечивающим усиление аудиосигналов в диапазоне частот от 30 Гц до 20 кГц. Каждому каналу усиления соответствует 12 зон оповещения. Условное обозначение каналов в системе — А и В.
Рис. 3. Распределение зон оповещения в системах PAC-5000A/PAC-5600
Номинальная выходная мощность каждого канала усиления составляет 300 Вт. Дополнительно предусмотрены линейные выходы для подключения внешних усилителей мощности, что позволяет увеличить суммарную мощность системы. При подключенных внешних усилителях мощности внутренние усилители не используются.
Рис. 4. Увеличение мощности системы
Для организации музыкальной трансляции моноблоки PAC-5000A/5600 оснащены наиболее востребованными на сегодняшний день источниками: FM-тюнером, CD/MP3-плеером, USB-входом для подключения флеш-накопителей. Дополнительно предусмотрена внутренняя память объёмом 6 Гбайт, разделённая на 6 виртуальных дисков. Запись аудиофайлов во внутреннюю память возможна как с CD-диска, так и с USB-накопителя.
Выбор источника музыкальной трансляции, а также регулировка уровня выходного сигнала осуществляется для каждого канала по отдельности.
Рис. 5. Независимая настройка каналов усиления
Помимо внутренних источников музыкальной трансляции имеется возможность подключения внешних звуковых устройств, имеющих стандартный линейный аудиовыход, а также микрофонов как динамического, так и конденсаторного типа.
Для трансляции сообщений рекламного и информационного характера цифровые системы PAC-5000A/5600 оснащены недельным программируемым таймером. Трансляция аудиофайлов возможна с внутренней памяти блоков либо с внешнего источника, подключённого к входу PC TIMER. Объём внутренней памяти для хранения аудиофайлов, использующихся для трансляции по недельному расписанию, составляет 2 Гбайт.
В комбинированных цифровых системах PAC-5000A/5600 реализована стандартная пятиуровневая система приоритетов аудиосигналов.
| № | Источник сигнала | Обозначение |
| 1 | Микрофон для ручного управления эвакуацией | EM |
| 2 | Автоматическая трансляция тревожного сообщения | FIRE |
| 3 | Сигнал от системы оповещения ГОЧС | PRI |
| 4 | Микрофонные панели | RM |
| 5 | Музыкальная трансляция | BGM |
Рис. 6. Приоритеты источников сигнала PAC-5000A/PAC-5600 и их индикация

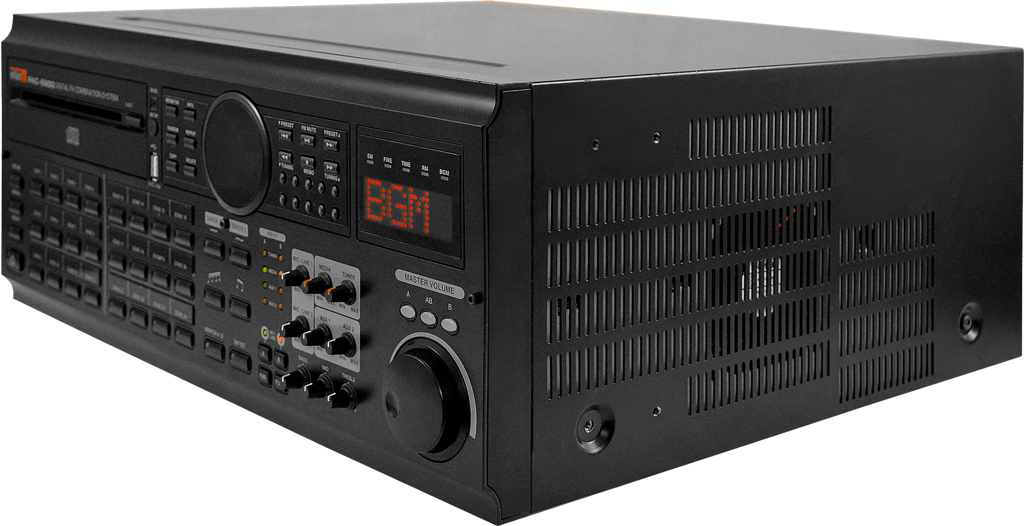

Для ручного оповещения в системах PAC-5000A/5600 предусмотрен встроенный микрофон EM MIC, расположенный на передней панели моноблоков.
Рис. 7. Кнопка управления и микрофон для ручного оповещения
Для каждого канала усиления предусмотрено отдельное тревожное сообщение. Замыкание «сухих контактов» от прибора охранно-пожарной сигнализации автоматически запускает трансляцию своего тревожного сообщения в зону или группу зон соответствующего канала (А или В).
Рис. 8. Независимая трансляция тревожного сообщения
Тревожное сообщение для каждого канала трансляции хранится на отдельной SD-карте памяти, которая устанавливается в специальный слот на задней панели блока PAC-5000A/5600.
Рис. 9. Слоты для карт памяти формата SD
Помимо тревожного сообщения на каждой SD-карте имеются аудиофайлы сирены и гонга, которые, как и тревожные сообщения, индивидуальны для каждого канала трансляции и могут быть перезаписаны пользователем.

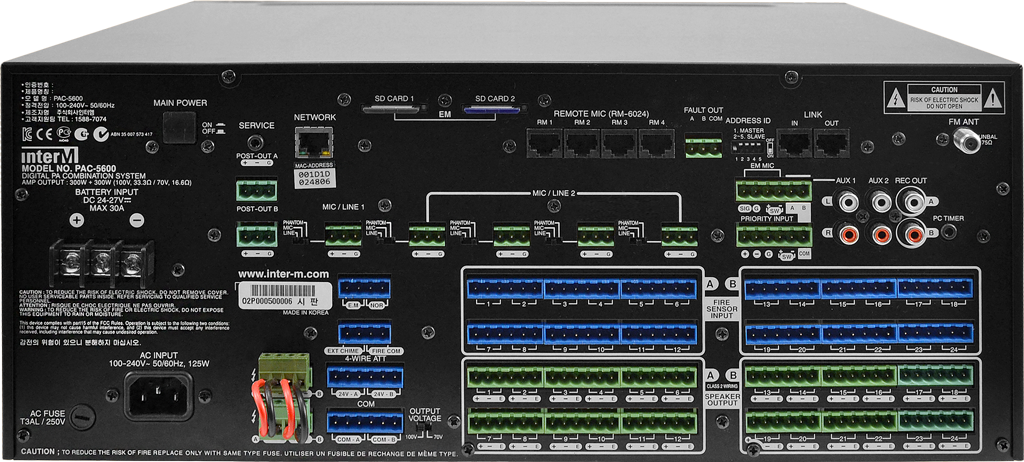

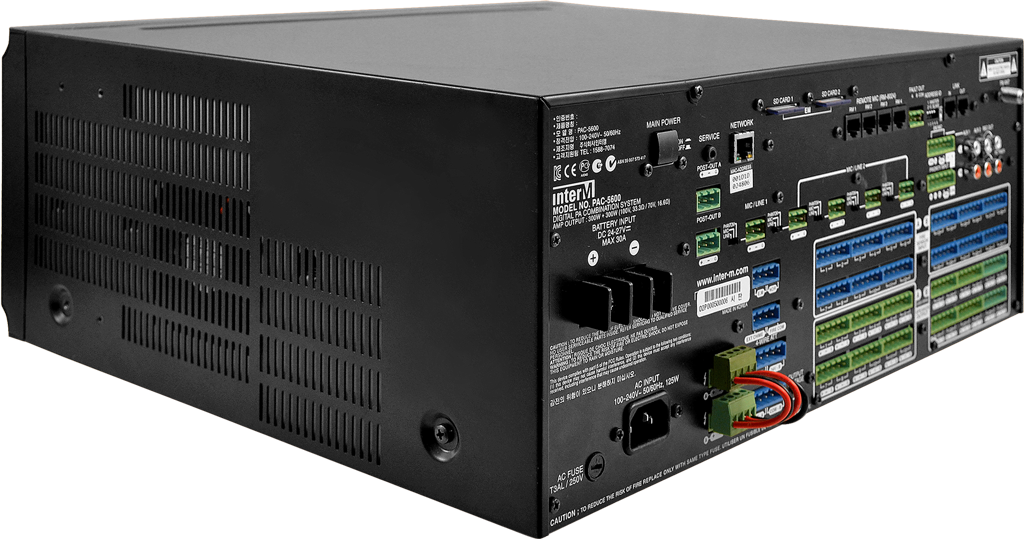

Для сопряжения с системой ГОЧС на задней панели цифровых систем PAC-5000A/5600 предусмотрен управляющий вход, а также вход для подключения источника сигнала линейного уровня. Такой тип подключения свойственен наиболее распространенным блокам сопряжения ГОЧС: БЦЗ, БРУСР-М, ДК-ОСО-1.
Рис. 10. Сопряжение PAC-5000A/PAC-5600 c системой оповещения ГОЧС
Для удалённого речевого оповещения в выбранные зоны используются те же микрофонные панели RM-6024, что и с оборудованием 6000-й серии.
Помимо возможности организации громкоговорящей связи с помощью микрофонных панелей, моноблоки PAC-5000A/5600 позволяют создать систему телефонного пейджинга, используя в качестве интерфейса подключения к телефонной линии телефонный контроллер TP-6231A, который работает и с оборудованием 6000-й серии.
Рис. 11. Система речевого оповещения и телефонного пейджинга
Количество зон оповещения может быть увеличено до 120 благодаря возможности соединения блоков PAC-5000A/5600 друг с другом, образуя единую двухканальную систему трансляции. Линия связи между блоками организована на основе интерфейса RS-485, помимо которого по линии передаются аудиосигналы обоих каналов трансляции.
Рис. 12. Расширяемость систем PAC-5000A/PAC-5600
Цифровые системы PAC-5000A/5600, помимо трёхпроводной схемы подключения громкоговорителей, использующейся в стоечном оборудовании 6000 серии, позволяют использовать аттенюаторы с реле. При замыкании «сухого» контакта прибора ОПС соответствующей зоны канала трансляции автоматически появляется напряжение постоянного тока 24 В, которое приводит к срабатыванию реле аттенюатора. В результате трансляция тревожного сообщения в оповещаемую зону канала будет осуществляться с максимальной громкостью.
Рис. 13. Трёх- и четырёхпроводные линии трансляции

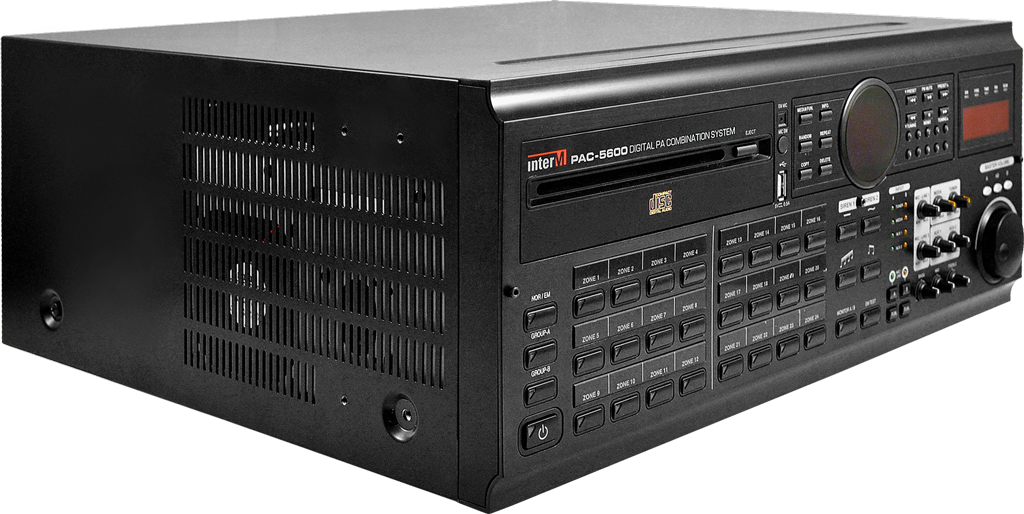

Конструкцией систем PAC-5000A/5600 предусмотрена установка как на поверхность, так и в стандартный 19”-й аппаратный шкаф. Ножки для настольной инсталляции, а также кронштейн для установки в аппаратный шкаф поставляются в комплекте с оборудованием.
Рис. 14. Способы установки моноблоков PAC-5000A/PAC-5600
Программное обеспечение
Управление блоком PAC-5000A, а также настройка и мониторинг всей трансляционной системы организованы аналогично модели предыдущего поколения PAC-5000. Для доступа к настройкам PAC-5000A требуется подключение по интерфейсу RS-232, а также установленное специализированное программное обеспечение, поддерживающее клиент-серверное взаимодействие.
Для доступа к настройкам блока PAC-5600 не требуется специализированного программного обеспечения. Подключение ПК к PAC-5600 организовано на основе сетевого интерфейса, а управление системой осуществляется с помощью веб-браузера, которым оснащён любой ПК, планшет или мобильный телефон, что обеспечивает удалённый доступ пользователя к настройкам системы.
Для доступа к настройкам в адресной строке веб-браузера необходимо ввести IP-адрес устройства и пройти авторизацию, указав логин и пароль.

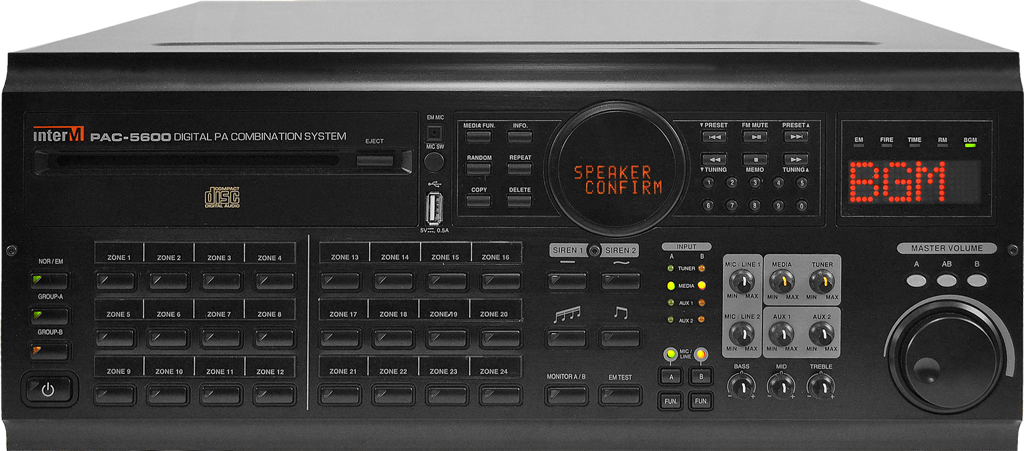

Веб-cтраница управления полностью копирует переднюю панель устройства с аналогичной индикацией и элементами управления. Она позволяет управлять источниками музыкальной трансляции, зонами и каналами, контролировать состояние трансляционных линий и параметры АКБ, задавать интервал тестирования линий трансляции и т.д.
Веб-страница настроек позволяет программировать группы зоны для RM-6024, микрофона EM, FIRE SENSOR, создавать недельное расписание, изменять сетевую конфигурацию, обновлять ПО и т.д.
Технические характеристики
| Наименование | PAC-5000A | PAC-5600 |
|---|---|---|
| Номинальная выходная мощность, Вт | 2×300 | |
| Выходное напряжение/минимальный импеданс нагрузки канала, В/Ом |
100/33,33 70/16,6 |
|
| AUX1, AUX2: - чувствительность, дБ·В - отношение сигнал/шум, дБ - диапазон воспроизводимых частот, Гц |
-10 > 75 50...20000 |
|
| Универсальные входы MIC/LINE 1-5: - чувствительность (MIC), дБ·В - отношение сигнал/шум (MIC), дБ - диапазон воспроизводимых частот (MIC), Гц - напряжение фантомного питания, В - коэффициент гармонических искажений (MIC), % - чувствительность (LINE), дБ·В - отношение сигнал/шум (LINE), дБ - коэффициент гармонических искажений (LINE), % |
-55 > 80 50...20000 24 < 0,5 -10 > 80 < 0,3 |
|
| Проигрыватель CD: - отношение сигнал/шум, дБ - диапазон воспроизводимых частот, Гц |
> 75 100...20000 |
|
| FM-тюнер: - отношение сигнал/шум, дБ - диапазон воспроизводимых частот, Гц |
> 55 100...12000 |
|
| Интерфейсы LINK IN/OUT, RM 1-4 | RS-485 | |
| Интерфейс подключения к ПК | RS-232 | Ethernet |
| Дополнительные функции: - функция контроля трансляционных линий - функция мониторинга состояния АКБ |
- - |
+ + |
| Напряжение питания, В: - основное (переменный ток 50 Гц) - резервное (постоянный ток) |
100...240 24 |
|
| Потребляемая мощность (⅛Pном), Вт | 135 | |
| Диапазон рабочих температур, °С | -10...+40 | |
| Вес, кг | 16 | |
| Габариты (Ш×В×Г), мм | 482×177×373 | |
Схема применения
Область применения цифровой комбинированной системы очень широка. На основе PAC-5000A/5600 могут быть построены трансляционные системы самого разного назначения. Трансляция музыкальных программ, передача сообщений по громкой связи, тревожное оповещение при пожаре и других чрезвычайных ситуациях, воспроизведение специальных сигналов и инструкций для сопровождения технологических процессов, информационных и рекламных сообщений — моноблок может использоваться для реализации любой из этих функций или всех сразу. Для большинства применений подойдет использование PAC-5000A/5600 в виде отдельной функционально завершённой системы, а в особых случаях — в сочетании с дополнительным оборудованием. Всего различных схем применения может быть огромное множество, несколько возможных вариантов приведены ниже.
Система оповещения и музыкальной трансляции на 24 зоны
Использование цифровых блоков PAC-5600 в офисных и административных зданиях обеспечивает не только полноценную систему оповещения о пожаре, но и двухканальную независимую систему музыкальной трансляции — раздельную фоновую трансляцию для служебных и административных помещений.
В качестве источников музыкальной трансляции могут быть использованы как встроенные источники сигнала, так и любой переносной медиаплеер, имеющий стандартный линейный выход, например аудиовыход звуковой карты ПК. Встроенный недельный таймер позволяет осуществлять трансляцию аудиофайлов по недельному расписанию в назначенные зоны.
Трансляция речевого оповещения осуществляется с микрофонной панели RM-6024. С её помощью персонал может произвести оповещение в любую зону канала, при этом фоновая трансляция второго канала будет продолжаться.
Порядок приоритетов: EM MIC, ОПС, ГОЧС, RM-6024, таймер, музыкальная трансляция MIC/LINE1.
Система оповещения и музыкальной трансляции на 24 зоны с увеличенной мощностью канала «В»
Система оповещения и музыкальной трансляции рассчитана на 24 зоны. Суммарная мощность громкоговорителей зон 12—24 превышает номинальную выходную мощность встроенного усилителя. Для увеличения мощности канала «В» к соответствующему линейному выходу подключён внешний цифровой усилитель мощности DPA-900S, что увеличивает выходную мощность канала до 900 Вт, при этом внутренний усилитель канала «В» не используется. Усиление же канала «А» осуществляется встроенным усилителем мощности.
В качестве источника музыкальной трансляции используется сетевой тюнер NTU-100, Ethernet-интерфейс которого позволяет принимать и декодировать аудиопоток от интернет–радиостанций, а также с индивидуального сервера потокового вещания, организованного в локальной сети на базе ПК.
Трансляция речевого оповещения осуществляется с микрофонной панели RM-6024. С её помощью персонал может произвести оповещение в любую зону канала, при этом фоновая трансляция второго канала будет продолжаться.
Порядок приоритетов: EM MIC, ОПС, ГОЧС, RM-6024, музыкальная трансляция MIC/LINE1.
Система оповещения и музыкальной трансляции на 48 зон
Система оповещения и музыкальной трансляции рассчитана на 48 зон за счёт подключения двух блоков PAC-5600 друг с другом. Линия связи между блоками организована на основе интерфейса RS-485, помимо которого по линии передаются аудиосигналы обоих каналов трансляции.
Подключение датчиков ОПС осуществляется непосредственно к каждому блоку. При срабатывании датчика ОПС какой-либо зоны одного канала музыкальная трансляция в этом канале прекращается, трансляция же второго канала продолжается без изменения.
Подключение системы ГОЧС осуществляется к специальному разъёму CIVIL BROADCAST, который имеет вход для подключения сигнала линейного уровня и вход для управляющего сигнала. При срабатывании управляющего сигнала включаются все зоны и трансляция осуществляется в оба канала.
Речевое оповещение осуществляется с помощью двух микрофонных панелей RM-6024, расположенных удалённо от блоков PAC-5600. Также возможно произвести оповещение с помощью встроенного в блок микрофона, который имеет наивысший приоритет в системе.
В системе оповещения и музыкальной трансляции, состоящей из нескольких моноблоков, соединенных друг с другом, подключение микрофонных панелей RM-6024 осуществляется только к PAC-5600 MASTER. При этом наращивание зон на микрофонных панелях осуществляется подключением дополнительных клавиатур RM-6012KR.
Помимо встроенного недельного таймера, использующего записанные во внутреннюю память аудиофайлы, моноблоки PAC-5600 позволяют осуществлять трансляцию аудиофайлов с внешнего источника звука, подключённого ко входу PC Timer.
Порядок приоритетов: EM MIC, ОПС, ГОЧС, RM-6024 №1, RM-6024 №2, недельный программируемый таймер, музыкальная трансляция.
Система оповещения и музыкальной трансляции на 72 зоны
Система оповещения и музыкальной трансляции рассчитана на 72 зоны оповещения. Такое количество зон достигается соединением трёх блоков PAC-5600 друг с другом, образуя единую двухканальную систему трансляции. Линия связи между блоками организована на основе интерфейса RS-485, помимо которого по линии передаются аудиосигналы обоих каналов трансляции.
Суммарная мощность громкоговорителей зон 48—72 превышает 300 Вт на канал, поэтому для увеличения выходной мощности используются внешние усилители мощности DPA-900S, при этом встроенные усилители не используются.
Подключение датчиков ОПС осуществляется непосредственно к каждому блоку. При срабатывании датчика ОПС какой-либо зоны одного канала музыкальная трансляция в этом канале прекращается, трансляция же второго канала продолжается без изменения.
Подключение системы ГОЧС осуществляется к специальному разъёму CIVIL BROADCAST, который имеет вход для подключения сигнала линейного уровня и вход для управляющего сигнала. При срабатывании управляющего сигнала включаются все зоны и трансляция осуществляется в оба канала.
Удалённое речевое оповещение осуществляется с микрофонных панелей RM-6024, также возможно произвести оповещение с помощью встроенного в блок микрофона, который имеет наивысший приоритет в системе.
Для организации фоновой музыкальной трансляции PAC-5600 оснащён FM-тюнером, CD/MP3-плеером, USB-входом для подключения флеш-накопителей. Дополнительно предусмотрена внутренняя память объёмом 6 Гбайт. Управление музыкальной трансляцией возможно только с PAC-5600 MASTER.
Порядок приоритетов: EM MIC, ОПС, ГОЧС, RM-6024 №1, RM-6024 №2, музыкальная трансляция.
Система громкоговорящей связи и телефонного пейджинга
Традиционным способом организации системы громкоговорящей связи является использование микрофонных панелей. Для удалённого речевого оповещения в выбранные зоны в cистемах PAC-5000A используются микрофонные панели RM-6024.
Помимо возможности организации громкоговорящей связи с помощью микрофонных панелей, моноблоки PAC-5000A обеспечивают создание системы телефонного пейджинга. Речевое оповещение в таком случае осуществляется в выбранные зоны или группу зон с помощью телефонных аппаратов.
Система телефонного пейджинга использует в качестве интерфейса подключения к телефонной линии телефонный контроллер TP-6231A. Доступ к системе пейджинга по внутренней телефонной сети осуществляется с любого телефонного аппарата так же, как звонок абоненту внутри учреждения.
Поскольку к местной АТС могут быть подключены внешние линии, то функция пейджинга доступна и абонентам внешних телефонных сетей, городских и сотовых, а также абонентам VoIP-телефонии.
Порядок приоритетов: EM MIC, RM-6024 №1, RM-6024 №2, RM-6024 №3, TP-6231A.
