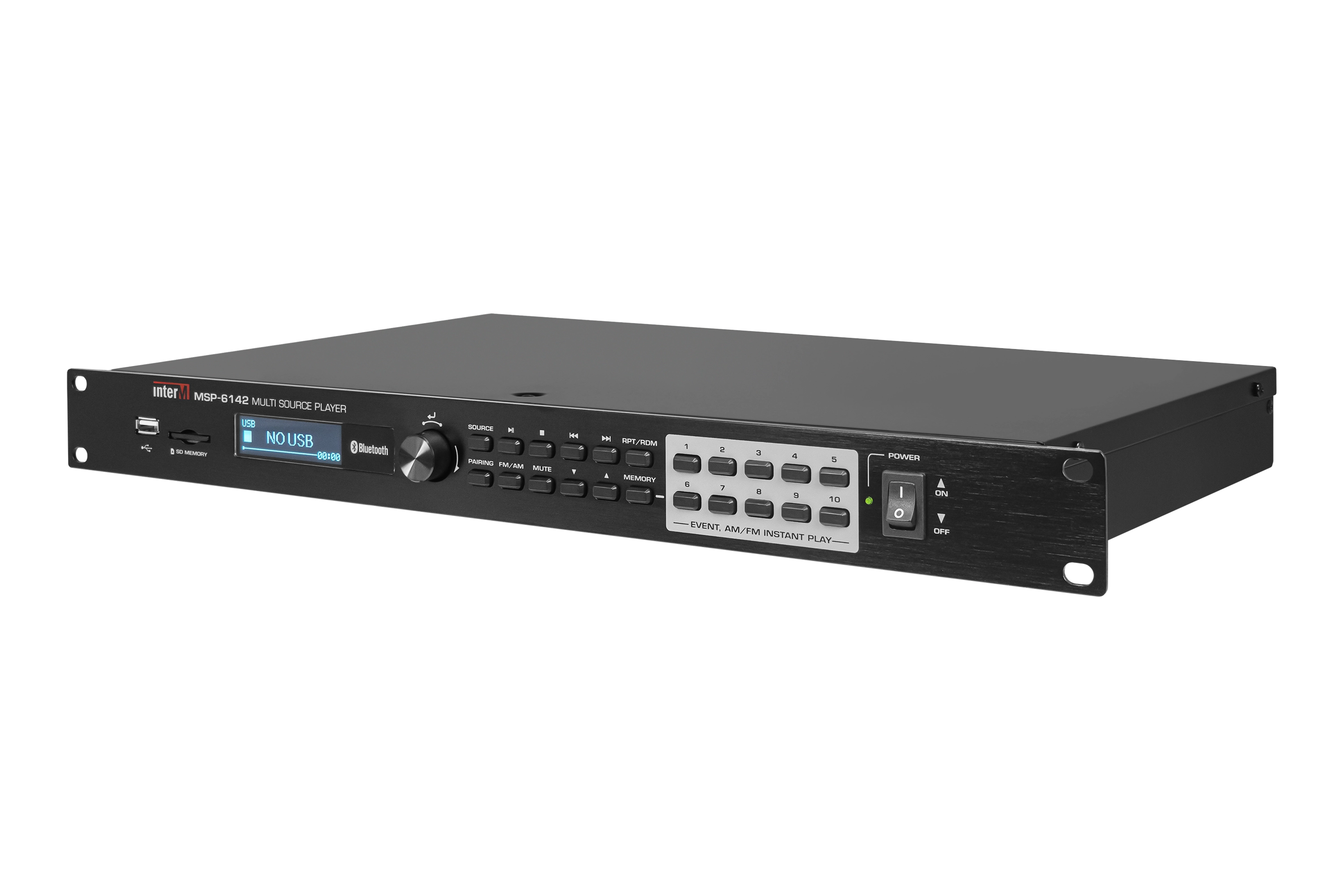

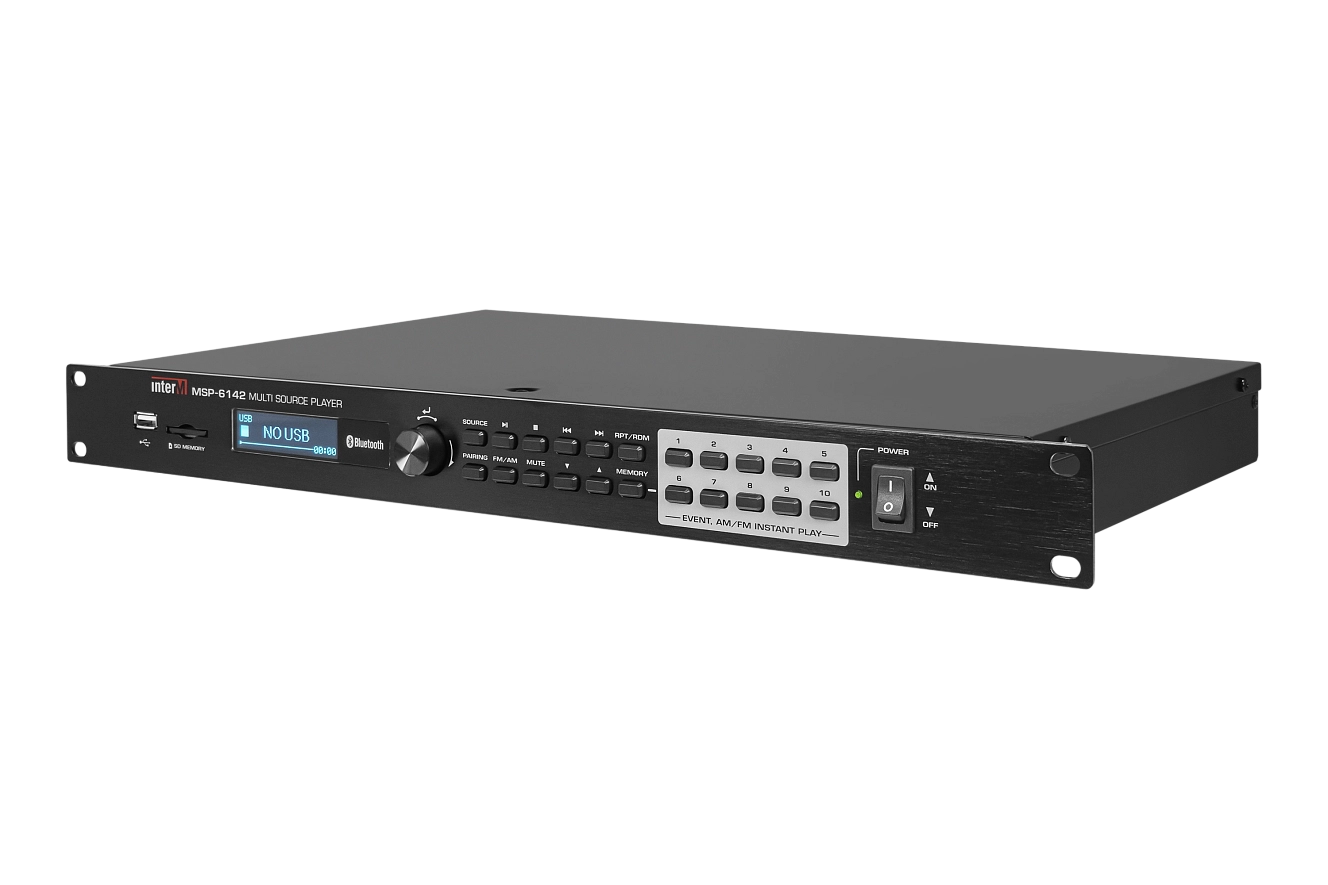

Двухканальный цифровой аудиоплеер MSP-6142 от южнокорейского производителя Inter-M представляет собой универсальный источник аудиоконтента, способный одновременно осуществлять независимые трансляции в различных локациях.

Появление все новых типов музыкальных источников и постоянное совершенствование их качества, прогресс в части разработки более прогрессивных форматов аудио не обошли стороной и такой достаточно консервативный класс устройств, как аудиоплееры для систем оповещения и музыкальной трансляции.

Совсем недавно чуть ли не самой продвинутой технологией были CD/DVD диски с лазерным считыванием информации, сменившие в свое время ферритовые накопители с механическими считывателями.

На смену уже заслуженным и громоздким блокам CD-6208, CD-610, CD-610U и тюнеру TU-6200 компания Inter-M презентовала изящный и компактный мультипроигрыватель MSP-6142, заменивший, по сути, весь перечисленный спектр устройств. В дополнение к существующим и уже привычным типам источников впервые в серийных моделях добавлена возможность приема аудиосигналов по беспроводному каналу Bluetooth, что бесспорно порадует пользователей.

Кроме того, позаимствовав часть функционала хорошо зарекомендовавшего себя и широко востребованного на рынке блока тревожных сообщений ARM-911A, разработчики интегрировали в новое устройство возможность предварительной записи и последующего воспроизведения любых тревожных и служебных сообщений нескольких форматов (MP3, WMA, WAV). Причем предусмотрен не только локальный запуск этих аудиофайлов с кнопок передней панели, но и возможность удаленного запуска данных сообщений «сухими контактами» с внешних управляющих устройств.

Наличие — в качестве отключаемой опции — режима SLEEP позволяет значительно повысить энергоэффективность MSP-6142 при интервальном (периодическом) использовании аудиоплеера.

Функциональные возможности и особенности

Конструкция

Аудиопроигрыватель имеет черный стальной корпус высотой 1 юнит (44,5 мм). Слева и справа на передней фальш-панели имеются по два овальных отверстия, позволяющие крепить устройство в стандартный 19-дюймовый шкаф.

Внутри плеера расположены следующие элементы:
1. Плата питания POWER
2. Основная плата MAIN
3. Плата процессора и MP3-проигрывателя MCU/MP3

В плоскости фронтальной части аудиоплеера расположена плата передней панели с элементами управления и индикации.

Стабилизированный блок питания выполнен по импульсной схеме, выходное напряжение блока составляет 24 В.

В качестве управляющего элемента выбран ШИМ-контроллер TNY280PN известного производителя микросхем для блоков питания Power Integrations.

Применение сетевого LC-фильтра на входе 230 В позволяет максимально снизить помехи, наводимые устройством, в сеть; использование импульсного трансформатора и оптрона обеспечивает гальваническую развязку схемы питания от высокого сетевого напряжения.

Управление включением блока питания осуществляется клавишным выключателем передней панели.

Питающее напряжение на основную плату MAIN поступает через разъем от блока питания. На самой плате расположен понижающий DC/DC-преобразователь на базе микросхемы M2576-12, позволяющий уменьшить напряжение до необходимых для работы цифровых элементов значений.

Эта плата коммутирует все выходные аудиосигналы и сигналы управления, входные и выходные «сухие контакты», порты RS-232, принимает и предварительно усиливает радиочастотные сигналы AM- и FM-диапазонов.

Через плоский шлейф плата MAIN взаимодействует с платой микроконтроллера/MP3-проигрывателя, откуда получает управляющие команды и выходное аудио с MP3-плеера.

На плате процессора и MP3-проигрывателя MCU/MP3 расположен главный 32-битный микроконтроллер системы, спроектированный на ядре Cortex-M0+.

Здесь же располагается MP3-проигрыватель, преобразующий цифровую информацию с USB-накопителя и SD-карты в аналоговый аудиопоток, поступающий через элементы коммутации на выход MEDIA аудиоплеера.

Посредством плоского шлейфа плата MCU/MP3 соединена с платой передней панели, откуда и осуществляется все управление устройством; на этой же плате передней панели закреплен и символьный OLED-дисплей, отображающий текущее состояние и режимы работы.

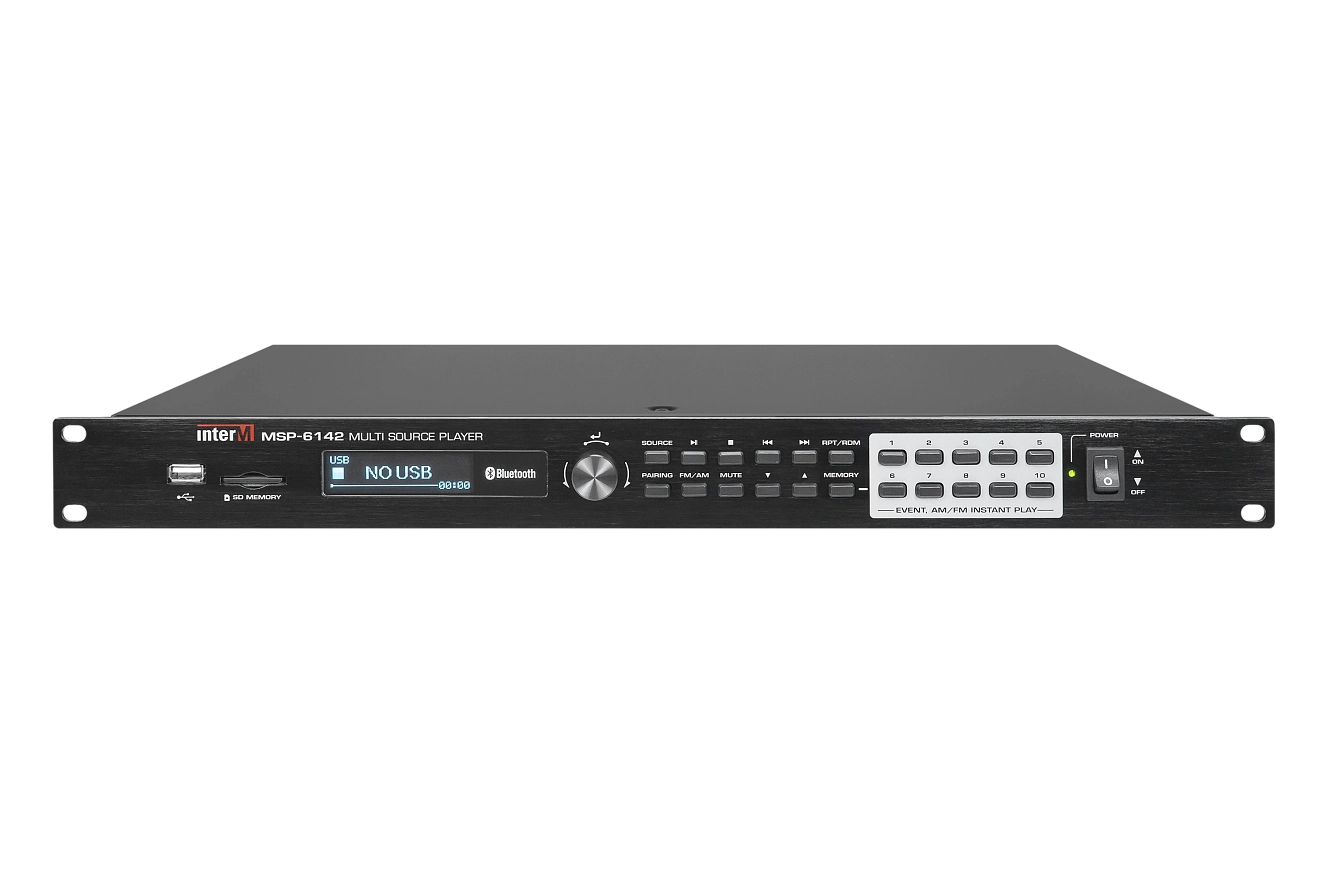

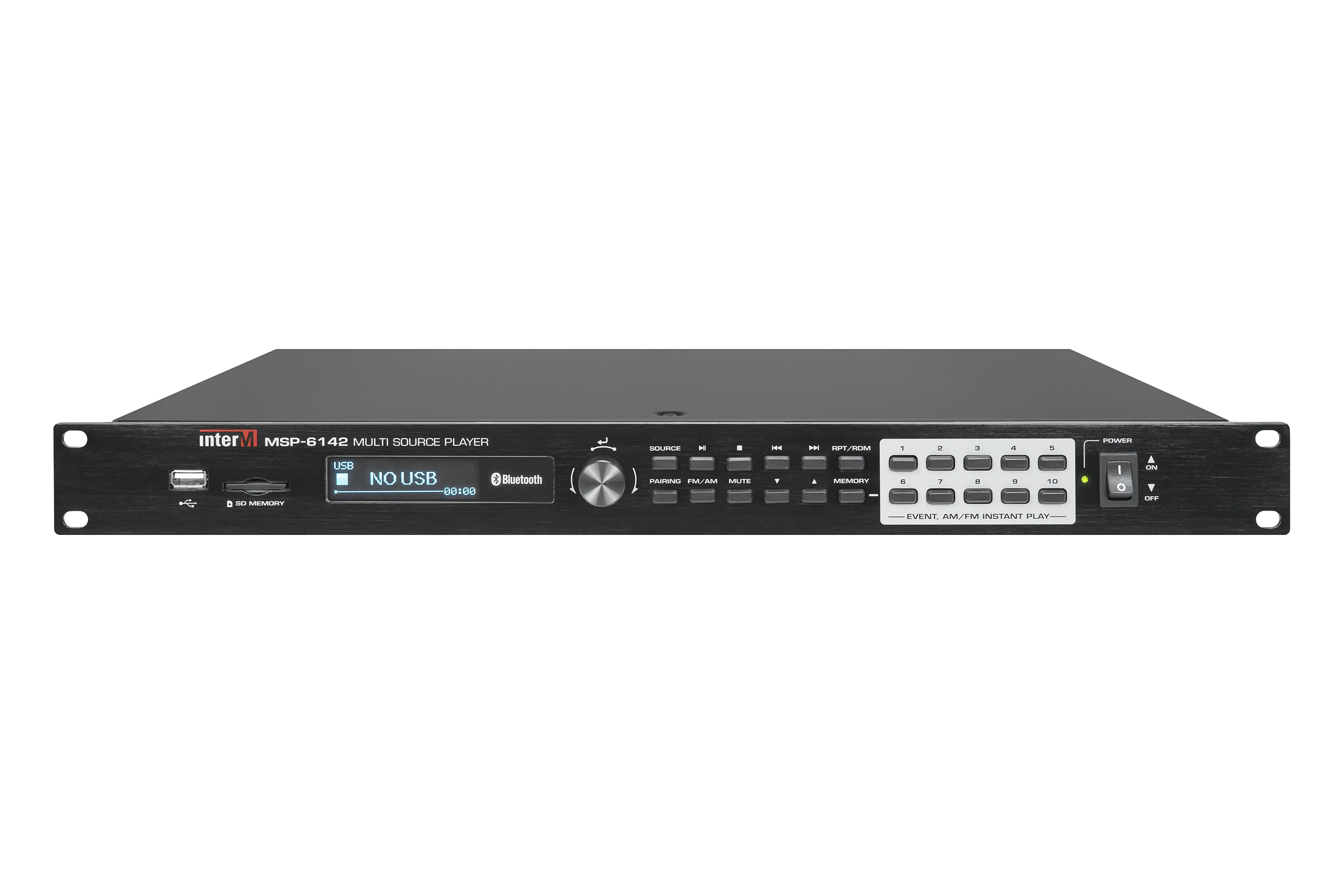

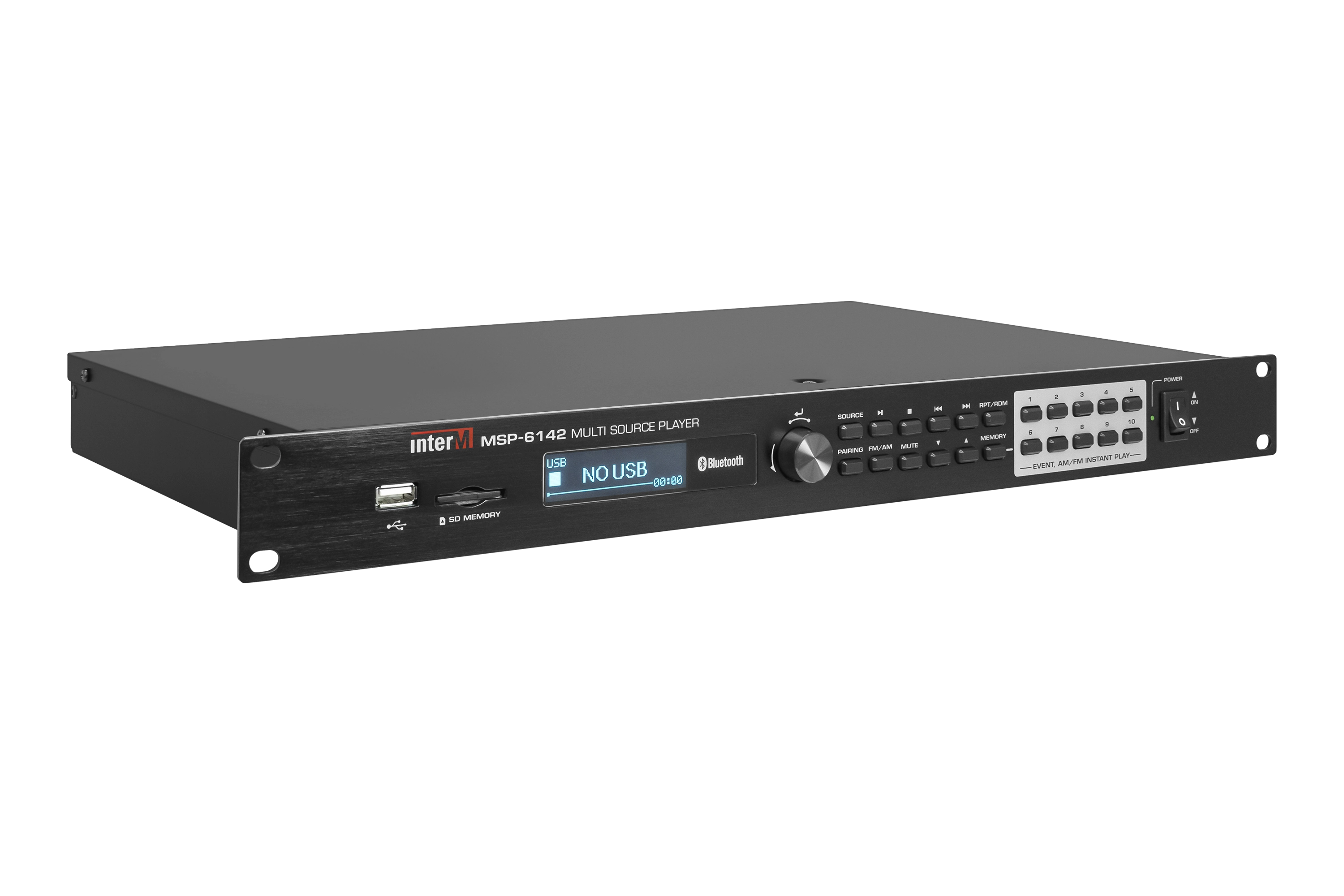

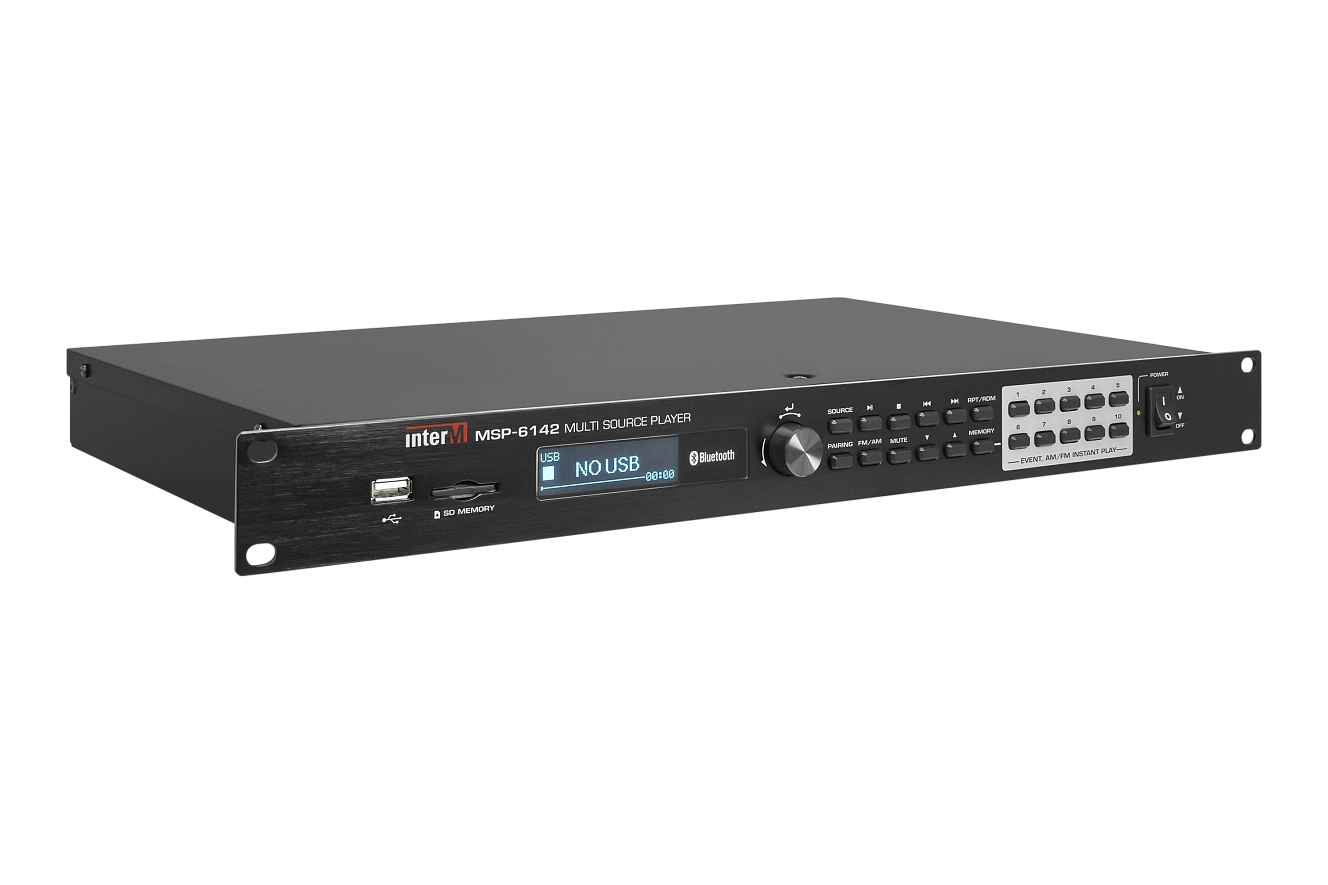

Передняя панель
1 Разъем USB для флеш-накопителя
2 Слот для SD-карты
3 OLED-дисплей
4 Кнопка выбора источника сигнала (SOURCE)
5 Кнопка «воспроизведение/пауза»
6 Кнопка «остановка» STOP
7 Кнопка «предыдущий» PREVIOUS
8 Кнопка «следующий» NEXT
9 Кнопка RPT/RDM
10 Валкодер для управления настройками TUNE CONTROL
11 Кнопка «соединение» PAIRING
12 Кнопка FM/AM
13 Кнопка MUTE
14 Кнопка «вниз» DOWN
15 Кнопка «вверх» UP
16 Кнопка «память» MEMORY
17 Кнопки мгновенного запуска сообщений и вещания радиостанций
18 Индикатор питания POWER
19 Выключатель питания
20 Индикация подключения к компьютеру

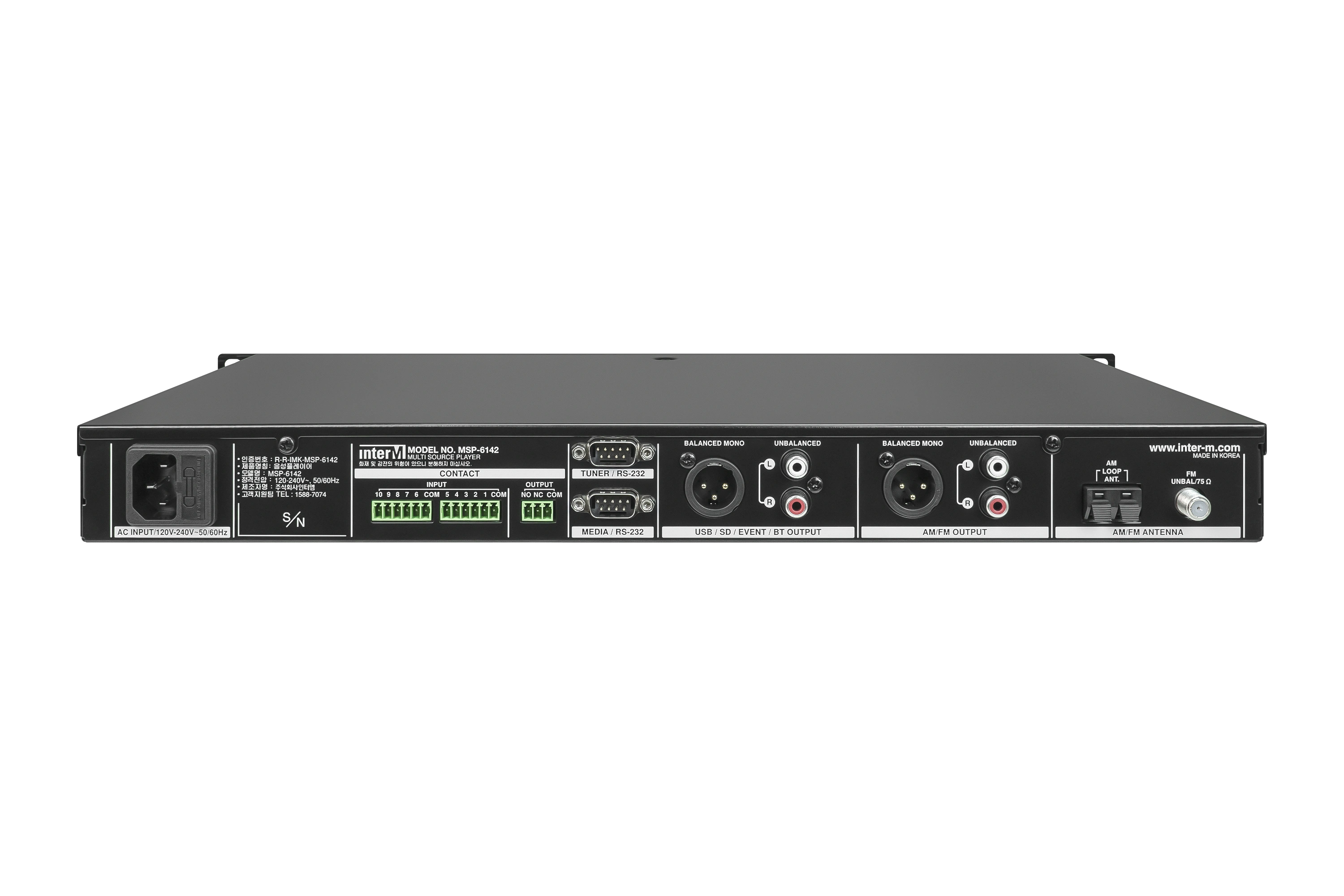

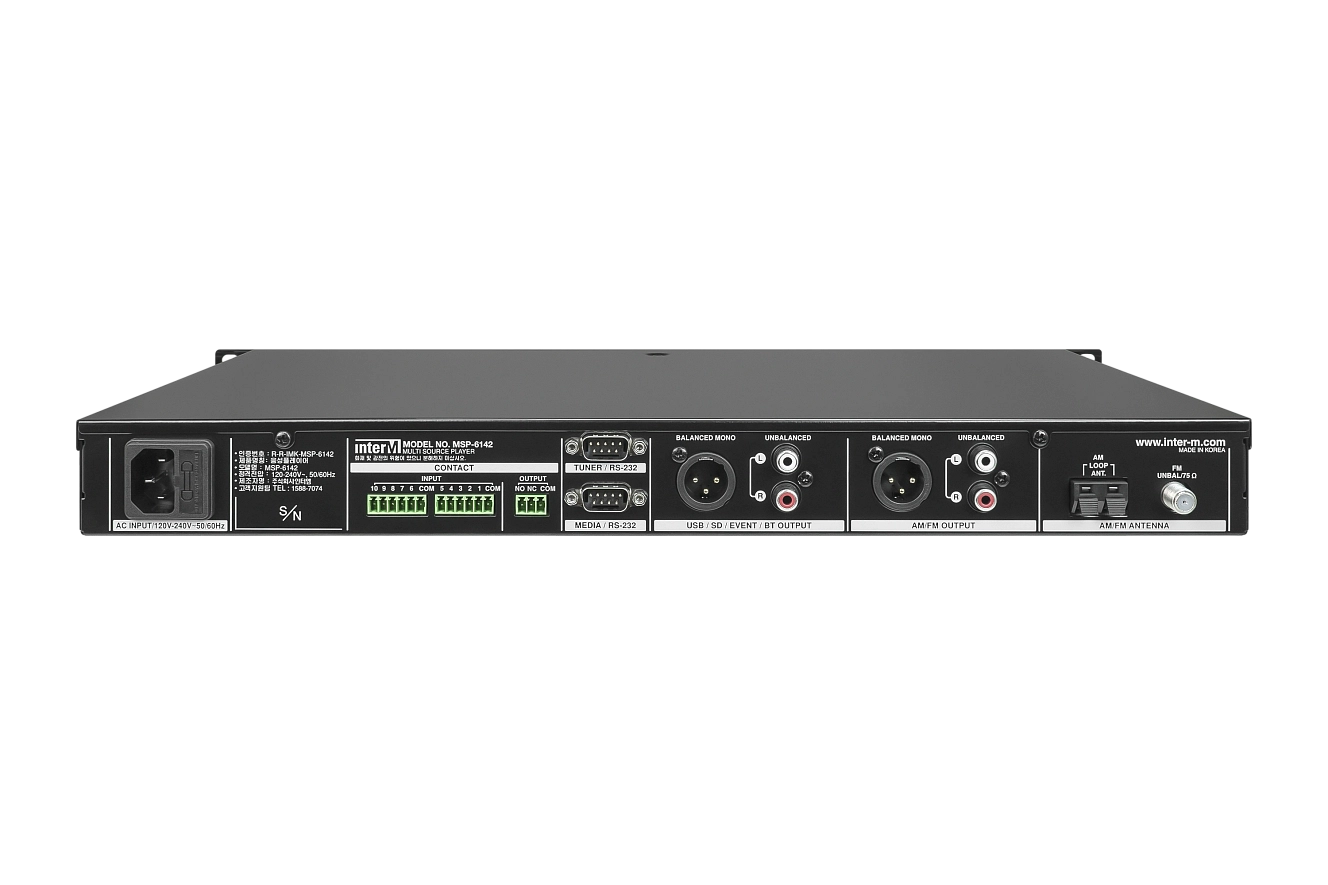

Задняя панель
1 Сетевой разъем
2 Входной терминал для «сухих контактов»
3 Порт RS-232 для удаленного управления тюнером
4 Несимметричный стереовыход для MEDIA
5 Несимметричный стереовыход для TUNER
6 Выходные «сухие контакты» NO, NC, COM
7 Порт RS-232 для удаленного управления MEDIA
8 Симметричный стереовыход для MEDIA
9 Симметричный стереовыход для TUNER
10 Разъем для подключения антенны AM
11 Разъем для подключения антенны FM

Основные принципы работы

Аудиоплеер Inter-M MSP-6142 представляет собой многофункциональное устройство, совмещающее универсальный двухканальный музыкальный источник и блок хранения и запуска сообщений различного назначения — тревожных, предупреждающих, управляющих и т.п.

В левой части передней панели расположены входные разъемы и органы управления медиаплеера, отвечающие непосредственно за фоновую музыкальную трансляцию:

  • Входной USB-разъем (типа А) для флеш-накопителя
  • Разъем для SD-карты
  • ЖК-дисплей, на котором отображается информация о текущем режиме работы и транслируемом треке (его номер, текущее время воспроизведения)
  • Валкодер для управления медиаплеером и выбора нужного файла
  • Кнопки выбора необходимых действий при прослушивании треков и занесения файлов в энергонезависимую память MSP-6142

В правой части передней панели располагаются 10 цифровых кнопок, позволяющих:

  • Осуществить запуск до 10 предзаписанных сообщений
  • Записать и в последующем транслировать радиостанции в диапазонах AM и FM (до 10 фиксированных частот в каждом диапазоне)

Правее цифрового поля из 10 кнопок расположены клавиша включения питания устройства и индикаторный светодиод, сигнализирующий о включенном питании.

На задней панели расположены разъемы для внешних подключений:

  • Гнездо для стандартного сетевого шнура 230 В с держателем предохранителя, закрытого пластмассовой заглушкой
  • Входы для активации записанных сообщений внешними «сухими контактами»
  • Выходные контакты реле с перекидными контактами, срабатывающего при трансляции предзаписанных сообщений
  • Разъемы RS-232 для удаленного управления каналами MEDIA и TUNER с устройств, поддерживающих функцию DigiLink
  • Балансные и небалансные выходы для канала MEDIA (USB/SD/BT/тревожные сообщения) и канала TUNER (AM/FM)
  • Входные гнезда для антенн диапазонов AM и FM, входящих в комплект поставки.

В условиях слабого сигнала от принимаемых радиостанций рекомендуется подключать к этим гнездам внешнюю антенну.

Технические характеристики

Наименование MSP-6142
USB/SD Форматы сообщений MP3, WMA, WAV
Частотный диапазон, Гц 20 … 20 000
Коэффициент нелинейных искажений, % менее 0,15
Отношение сигнал/шум, дБ не менее 80
Максимальное выходное напряжение, дБ/В 6
FM Диапазон частот, МГц 87,5 … 108
Чувствительность, дБ не хуже 25
Коэффициент нелинейных искажений, % не более 1
Отношение сигнал/шум, дБ не менее 50
Максимальное выходное напряжение, дБ/В 0
AM Диапазон частот, МГц 522 … 1629
Чувствительность, дБ не хуже 86
Коэффициент нелинейных искажений, % не более 3
Отношение сигнал/шум, дБ не менее 30
Максимальное выходное напряжение, дБ/В -10
Интервал рабочих температур, ℃ -10 … +40
Питание АС 120–240 В, 50/60 Гц
Максимальное потребление, Вт 12

Схема применения

Применяться аудиопроигрыватель MSP-6142 может как в одноканальных, так и многоканальных системах оповещения. Конкретный выбор его использования определяется на этапе проектирования системы и зависит от нескольких факторов:

  • Количества необходимых каналов
  • Конкретного выбора того или иного источника для трансляции (радиостанции/SD/USB/Bluetooth или активации тревожных сообщений)
  • Необходимости микширования различного аудиоконтента
  • Приоритетности источников и пр.

Типовая схема применения в многоканальной системе

Пример организации фоновой музыкальной трансляции по двум независимым каналам
