Аудиоплеер AFAP-024
Сегодня можно констатировать тот факт, что в плане звуковых проигрывателей произошёл плавный и незаметный переход с аналоговых носителей информации, таких как магнитные ленты и виниловые пластинки, на цифровые носители. Не так давно ещё очень широко использовались CD и DVD диски для записи звуковых и видео файлов в различных цифровых форматах, а сегодня они применяются уже довольно редко и чаще всего для архивных целей. Теперь хранить и воспроизводить музыкальный контент с USB-флеш-накопителей стало намного удобнее, компактнее и практичнее по сравнению с носителями на дисках.
Исходя из требований сегодняшнего дня становятся более востребованными аудиоплееры воспроизводящие цифровые аудио файлы с USB-флеш-накопителей. Для высококачественного воспроизведения будет недостаточно поддержки проигрывателем широко распространённого формата MP-3. Как минимум для воспроизведения звука высокого качества необходима поддержка формата без сжатия WAV и формата со сжатием без потерь FLAC.
Модель аудиоплеера AFAP-024 соответствует современным требованиям реализуя функцию воспроизведения с USB-флеш-накопителя форматов MP3, FLAC, WAV, WMA, APE.
Данная модель также поддерживает одновременное высококачественное воспроизведение с двух USB-флеш-накопителей, обеспечивает воспроизведение через два Bluetooth-устройства. Кроме того, второй канал проигрывателя имеет режим тюнера, осуществляющий прием радиостанций в AM/FM-диапазоне.
Два независимых канала AFAP-024, наличие различных режимов воспроизведения, управление режимами проигрывания и уровнем громкости с помощью пульта дистанционного управления позволяют реализовать функцию плавного перехода между двумя аудиоконтентами.
Аудиоплеер AFAP-024 можно успешно использовать в двух схемах профессионального озвучивания одновременно, либо для озвучивания двух каналов систем музыкальной трансляции и оповещения.
Функциональные возможности
-
Мультиформатность
Аудиоплеер поддерживает чтение таких форматов, как: MP3, FLAC, WAV, WMA, APE
-
Два независимых канала устройства
Позволяет использовать AFAP-024 сразу в двух схемах озвучивания.
- Аналоговый источник питания
Благодаря аналоговому источнику питания на тороидальном трансформаторе аудиоплеер имеет низкий уровень помех и обладает высокой надежностью.
- Дистанционное управление
С помощью пульта ДУ можно управлять устройством удаленно.
- AM/FM тюнер
Прием радиостанций в AM/FM-диапазоне
- Поддержка Bluetooth
Два независимых Bluetooth-приемника
Конструкция
Аудиопроигрыватель ориентирован на широкий круг применений, поэтому предусмотрена возможность установки устройства в стандартный аппаратный шкаф и на горизонтальную поверхность, например стол или полку благодаря резиновым ножкам.
В конструкции аудиоплеера применена современная элементная база, обеспечивающая высокие технические характеристики: широкий динамический диапазон, низкие нелинейные искажения. Для снижения уровня высокочастотных помех, влияющих на окружающее пространство и на характеристики устройства в конструкции проигрывателя применена схема аналогового блока питания с тороидальным трансформатором, благодаря такому решению данный узел имеет высочайший уровень надёжности.
Управление аудиоплеером осуществляется с передней панели либо через инфракрасный пульт дистанционного управления. Данное устройство имеет два независимых канала воспроизведения. Канал 1 расположен в левой части проигрывателя, канал 2 расположен в правой части.
Канал 1 имеет два режима работы:
- воспроизведение с USB-флеш-накопителя
- Bluetooth
Канал 2 имеет 3 режима работы:
- Воспроизведение с USB-флеш-накопителя
- Bluetooth
- AM/FM тюнер

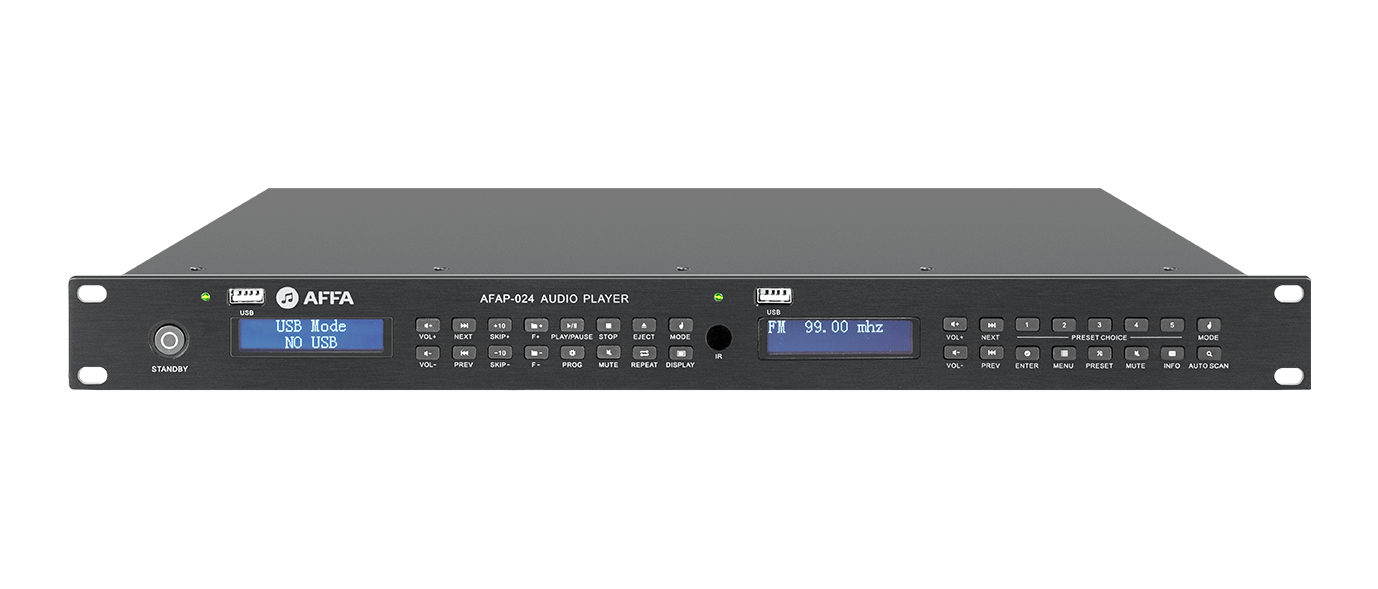

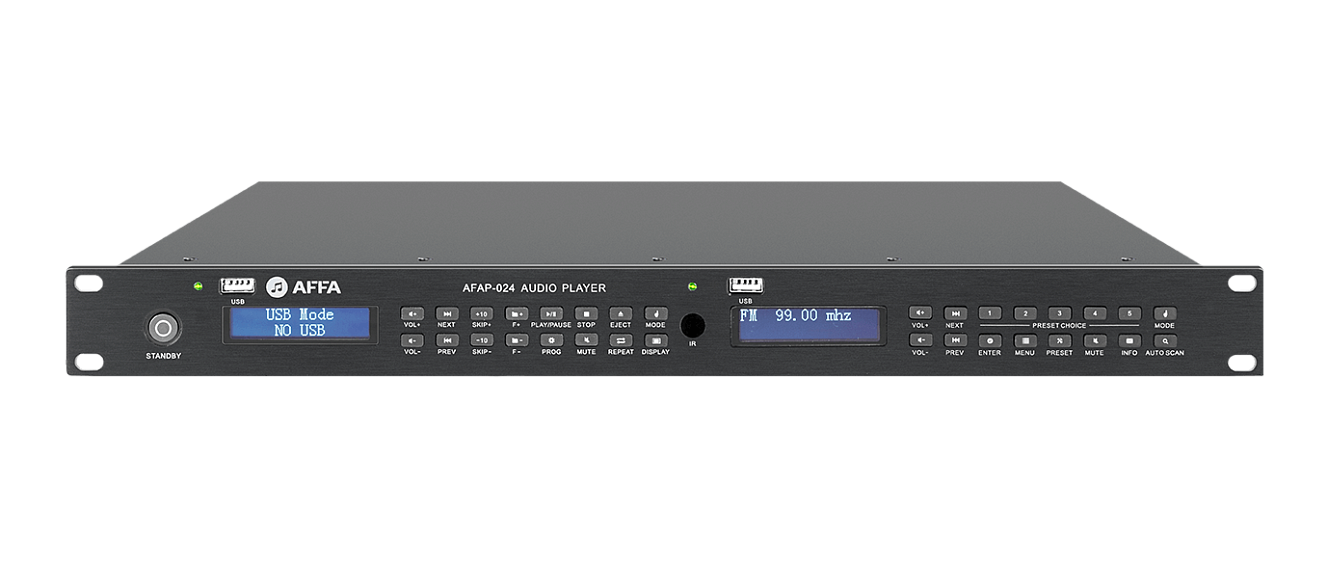

Рис. Передняя панель AFAP-024
- 1 – Кнопка включения / выключения устройства.
- 2 – Светодиодный индикатор дистанционного управления.
- 3 – USB-порт
- 4 – Экран
- 5 – Кнопки управления аудиоплеером.
- 6 – ИК-приемник

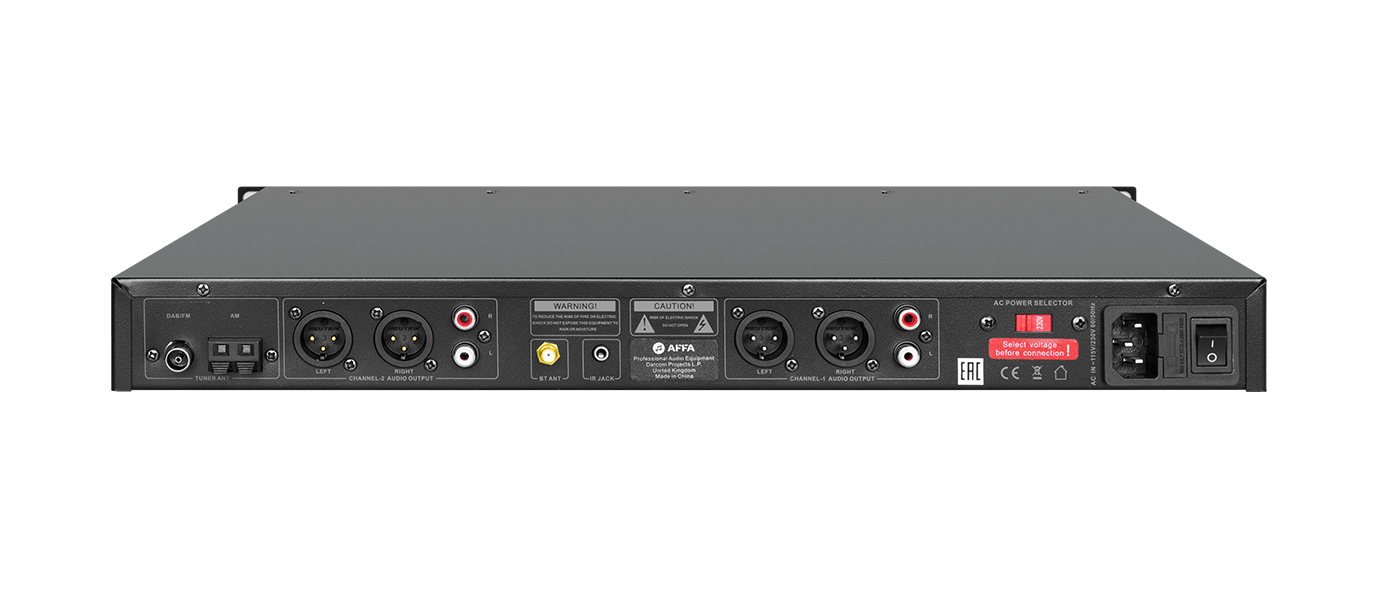

Рис. Задняя панель AFAP-024
- 1 – Антенный FM-разъем
- 2 – Разъем антенны AM
- 3 – Выходные разъемы второго канала, балансные XLR
- 4 – Небалансные выходные разъемы RCA второго канала.
- 5 – Подключение Bluetooth антенны.
- 6 – ИК-разъем
- 7 – Балансные выходные XLR разъемы первого канала
- 8 – Небалансные выходные разъемы RCA первого канала
- 9 – Переключение входного напряжения
- 10 – Выключатель
- 11 – Отсек предохранителя
- 12 – Разъем питания
В режиме воспроизведения с USB-флеш-накопителя на экране индикатора отображается информация о номере папки с файлами и о номере проигрываемого трека. На рисунке показан пример отображения, когда воспроизводится Трек 35 из папки F003. На индикаторе также отображается текущая продолжительность времени воспроизведения трека в минутах и секундах. С помощью клавиш передней панели или пульта ДУ происходит выбор номера необходимой папки (клавиши «F+», «F-») и номера трека (клавиши «NEXT», «PREV»).
Рис. Режим плеера с USB-флеш-накопителя
В канале 2 в режиме тюнера на индикаторе отображается частота принимаемой радиостанции в мегагерцах, пример отображения показан на рисунке.
Рис. Режим AM/FM тюнера
Каждый из каналов воспроизведения выводит выходные стереосигналы правого и левого каналов на отдельные разъёмы, размещённые на задней панели аудиоплеера. С разъёмов XLR типа снимаются балансные сигналы, а с разъёмов типа Тюльпан снимаются небалансные сигналы.
На задней панели расположены контакты для подключения внешних антенн тюнера. Имеется также мини-разъём для подключения штыревой антенны Bluetooth модуля, которая входит в комплект устройства. Благодаря такому решению антенну Bluetooth модуля можно подключить через удлинительный кабель и разместить в более удобном месте для подключения Bluetooth устройств с музыкальным контентом.
Технические характеристики
| Наименование | AFAP-024 |
|---|---|
| Количество каналов | 2 |
| Совместимые носители | USB, Bluetooth |
| Воспроизводимые форматы | MP3, FLAC, WAV, WMA, APE |
| Версия Bluetooth | 5.0 |
| FM, диапазон частот | 87,50...108,00 МГц |
| АМ, диапазон частот | 522...1620 кГц |
| Диапазон частот (±0,5 дБ) | 20...20000 Гц |
| Коэффициент нелинейных искажений | < 0.005% |
| Выходы L/R (небалансные) Сопротивление нагрузки Максимальный выходной уровень |
2x RCA 10 кОм 10 дБ (2 В ср.кв.) на 10 кОм |
| Выходы L/R (балансные) Сопротивление нагрузки Максимальный выходной уровень |
2x RCA 600 Ом 24 дБ (8,23 В ср.кв.) на 600 Ом |
| Отношение сигнал/шум | >105 дБ |
| Потребляемая мощность | 30 Вт |
| Потребляемая мощность в режиме ожидания | 0,5 Вт |
| Напряжение питания | 115/230 В, 50/60 Гц |
| Габаритные размеры | |
| Масса | 3.4 кг |
Схема применения
В данной схеме применения озвучиваются два помещения разного размера с разным музыкальным оформлением. Для этого задействовано оба канала аудиоплеера AFAP-024.
Маршрутизация и обработка сигнала производится посредствам звукового процессора AFSP-048. Процессор также выполняет функцию кроссовера, выделяя из полного спектра звукового сигнала средне- и высокочастотные составляющие для акустических систем TE12 и SE-10K, низкочастотную — для активных сабвуферов AFSA-1501. Сигналы сабвуферов складывается из суммы сигналов правого и левого каналов стереосигнала.
Для озвучивания первого помещения используются акустические системы серии TETRA с трапециевидными корпусами. Системы подключены параллельно по три штуки в каждый канал усилителя V2-4000. Общая мощность при данном подключении составляет 3400 Вт. Для качественной передачи низкочастотной составляющей сигнала задействовано два активных сабвуфера AFSA-1501 общей мощностью 1000 Вт.
Для озвучивания второго помещения меньшего размера используются профессиональные акустические системы серии SE. Системы подключены параллельно по две штуки в каждый канал усилителя L-1800. Общая мощность при данном подключении составляет 1200 Вт. Для низких частот также применяется активный сабвуфер AFSA-1501 мощностью 500 Вт.
Благодаря независимой работе двух каналов AFAP-024 можно полноценно озвучить два помещения без применения дополнительных устройств.
