Cетевой аудиоконвертер AFFA AFDC-144 с протоколом Dante
Компания AFFA относится к ведущим мировым производителям профессиональной звуковой аппаратуры, поддерживающей протокол Dante, и имеет в своей линейке основанный на этой технологии аудиоконвертер AFDC-144.
Австралийская компания Audinate, разработав собственный протокол передачи аудиоданных по компьютерным сетям (AoIP), заняла лидирующие позиции в мире. Инновационная технология получила наименование DANTE и на сегодняшний день является самой востребованной и перспективной среди аналогичных разработок. Это целый комплекс программно-аппаратных средств, обеспечивающий передачу несжатого аудио с минимальной задержкой и прецизионной синхронизацией по 100-мегабитным или гигабитным сетям Ethernet.
AFFA применяет данный протокол, помимо сетевых конвертеров AFDC-122 и AFDC-144, в цифровом звуковом процессоре AFSP-188, цифровых усилителях AFDA-500D и AFDA-1600Q.
Аудиоконвертер AFDC-144 входит в состав систем профессионального озвучивания, предназначен для аналого-цифрового и цифро-аналогового преобразования звукового сигнала с целью передачи его по сети Ethernet c использованием протокола Dante. Благодаря применению сетевого протокола Dante достигается передача звукового сигнала без потери качества, с минимальной задержкой и высокоточной синхронизацией принимающих устройств.
Цифровой аудиопреобразователь AFDC-144 содержит четыре входа и четыре выхода типа Euroblock и способен одновременно передавать и принимать четыре аудиоканала.
Функциональные возможности и особенности
-
Передача аудиопотока в несжатом виде с минимальной задержкой и точной синхронизацией
Применение технологии Dante обеспечивает высокое качество передачи аудиосигналов — 24-битной разрядности с частотой дискретизации до 96 кГц по сетям Ethernet c минимальной задержкой менее 1 мс и очень точной синхронизацией с расхождением не более 1 мкс.
-
Отсутствие специальных требований к сетевому оборудованию
Одним из важнейших преимуществ протокола Dante является возможность интеграции Dante-устройств в любую локальную сеть 100 Мбит/c или 1000 Мбит/с, развернутую на стандартном сетевом оборудовании.
-
Автоматическая сетевая настройка оборудования
Благодаря технологии plug and play (PnP) конвертер AFDC-144 не требует специальной сетевой настройки. Определение и конфигурирование устройств в системе осуществляются автоматически.
-
Четыре двунаправленных аудиоканала
Конвертер AFDC-144 позволяет одновременно передавать и принимать аудио в пределах локальной сети по четырем независимым аудиоканалам в каждом направлении.
-
Линейные и микрофонные входы
В качестве источников аудиосигнала, передаваемых по сети Ethernet, могут быть использованы любые звуковые устройства, имеющие стандартный линейный аудиовыход, а также микрофонные панели и микрофоны как динамического, так и конденсаторного типа. Для конденсаторных микрофонов предусмотрено фантомное питание.
-
Гибкая и наглядная система маршрутизации аудиопотоков
Управление аудиопотоками между контроллерами AFDC-144 осуществляется в режиме реального времени при помощи интуитивно понятного и наглядного интерфейса, реализованного в специализированном ПО Dante Controller компании Audinate.
-
Поддержка последовательного интерфейса RS-232
Сетевой конвертер AFDC-144 обеспечивает удаленный обмен данными по последовательному интерфейсу RS-232 между устройствами в пределах локальной сети.
-
Резервирование каналов обмена данными
Наличие резервного LAN-порта обеспечивает высокую степень надежности обмена информацией между конвертерами AFDC-144 и другими Dante-устройствами. При аварии на линиях или выходе из строя сетевого оборудования передача аудиопотока будет осуществляться по резервному каналу.
-
Экономичность
Используется один кабель витая пара UTP cat5E на 4in и 4out канала вместо четырех отдельных линейных кабелей на каждый канал. Длина кабеля UTP может достигать 100 метров. Для увеличения расстояния можно использовать переход на оптоволокно, тогда расстояние между двумя конвертерами может достигать нескольких километров.
Конструкция

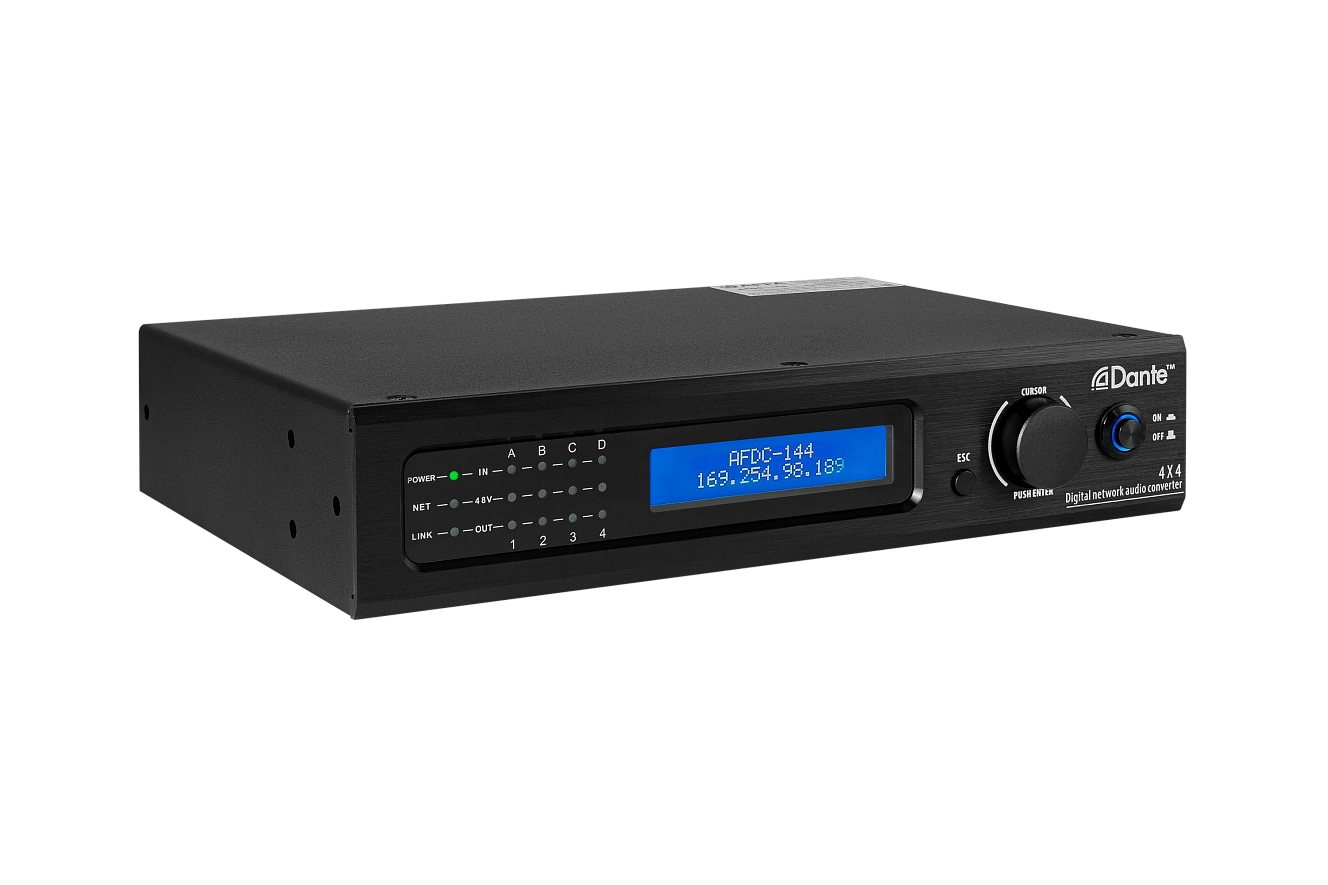

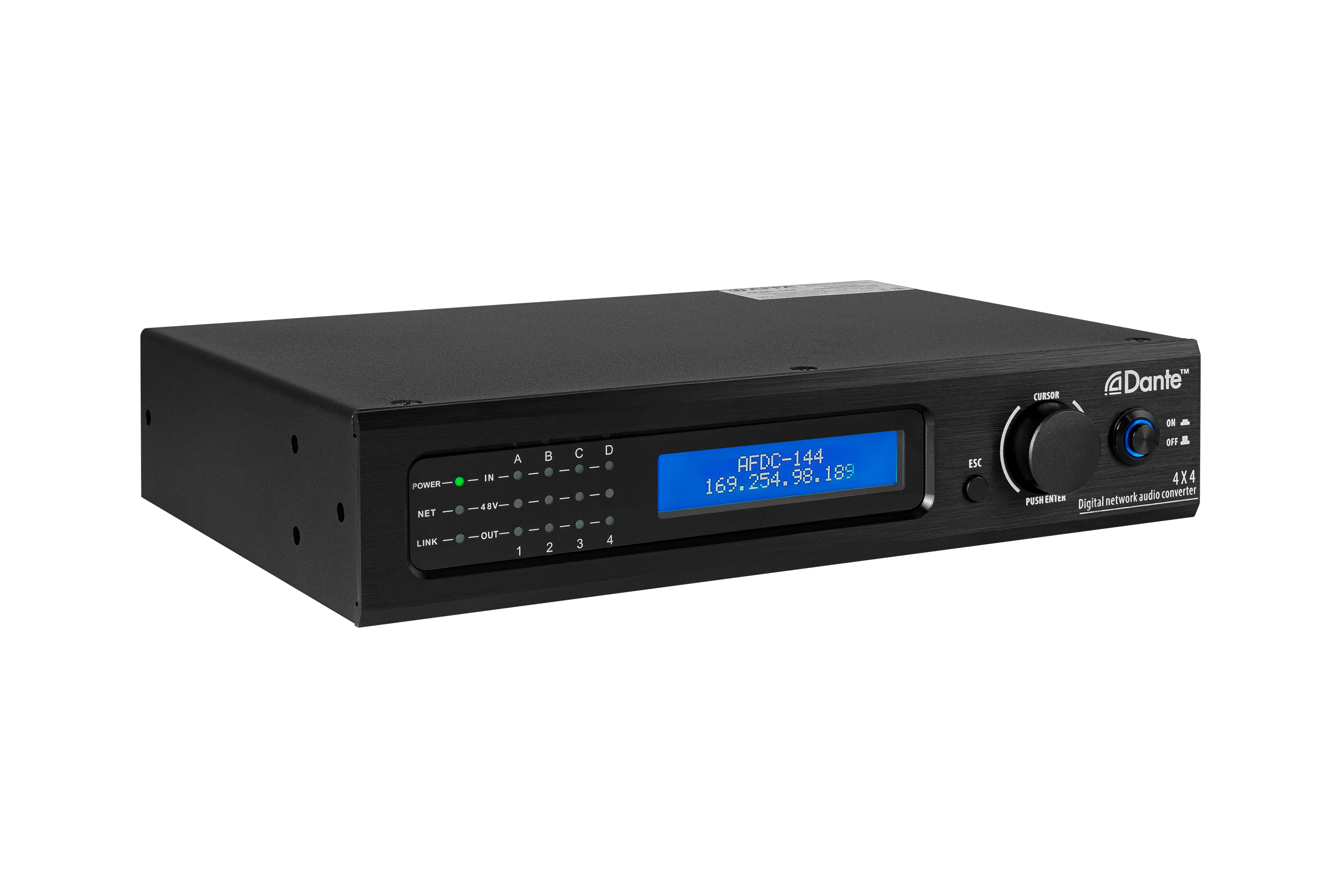

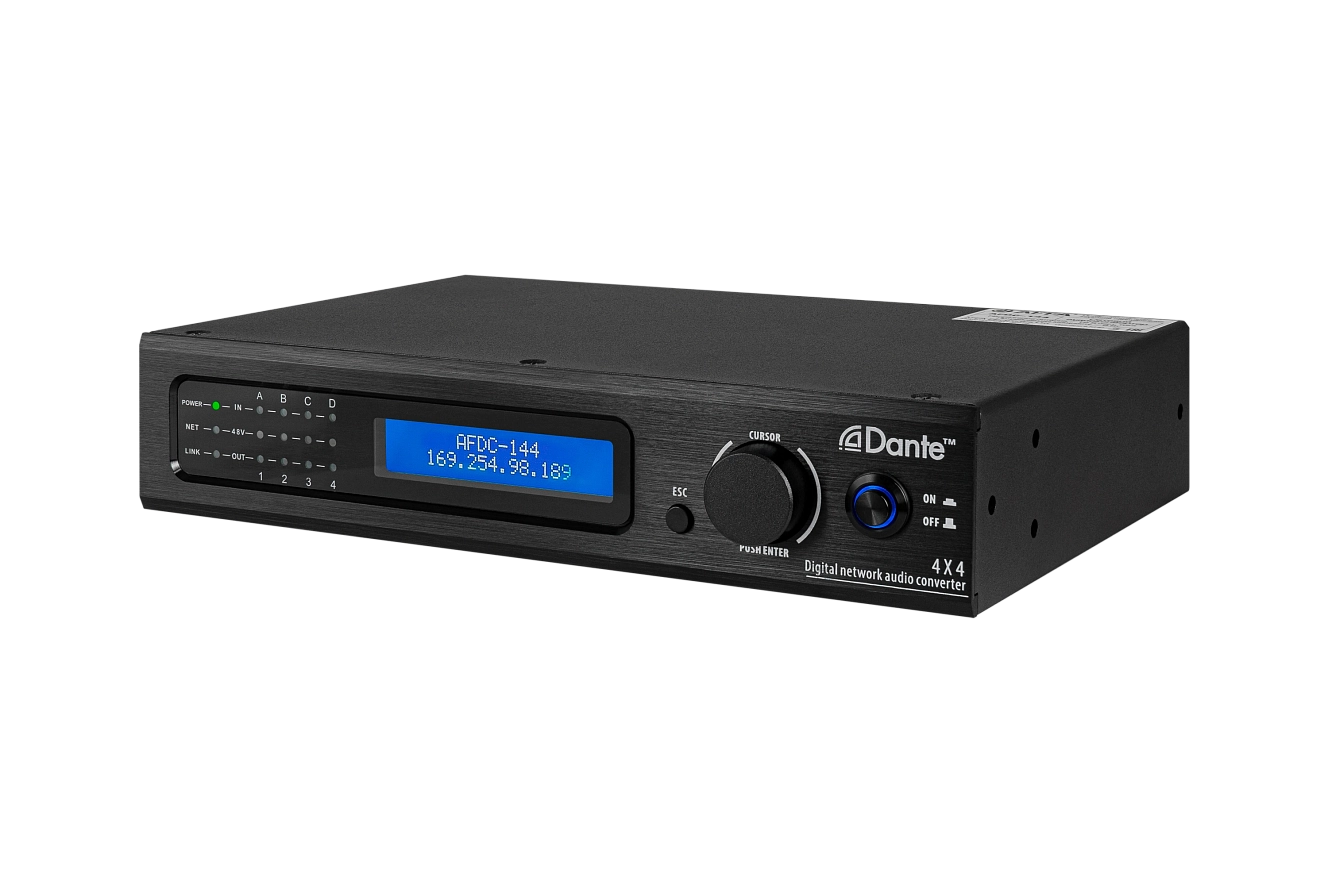

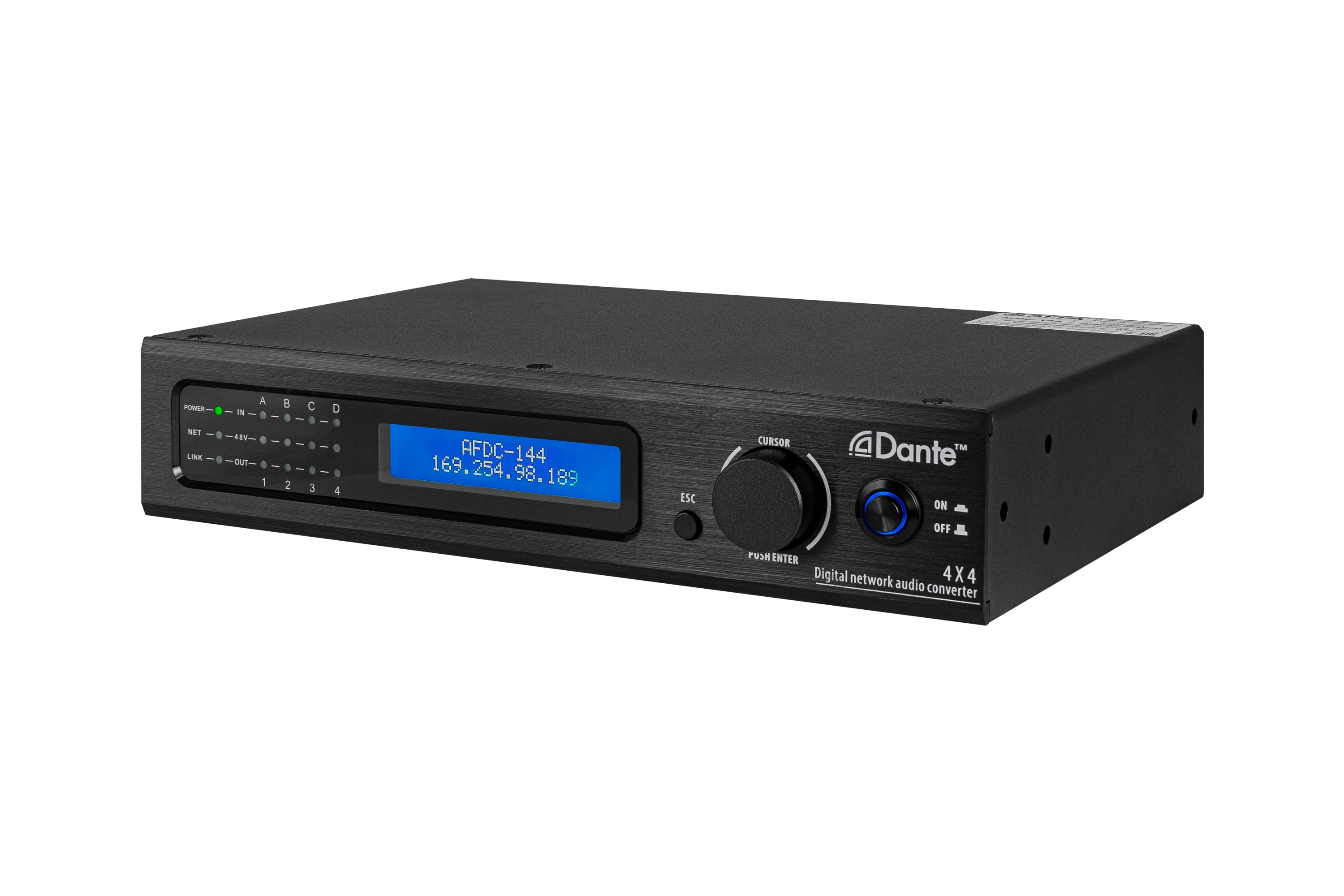

Аудиоконвертер представляет собой компактное устройство высотой 1 юнит с индикаторами и органами управления — на лицевой панели, разъемами аналоговых и цифровых входов и выходов — на задней панели. Его можно использовать как отдельно стоящим, так и в 19-дюймовой рэковой стойке, закрепив при помощи входящих в комплект кронштейнов.
Одной из отличительных особенностей технологии Dante является точная синхронизация — до наносекунд — между всеми устройствами сети. Она осуществляется по протоколу PTP (precision time protocol — протокол точного времени). РТР реализован с помощью термокомпенсированных кварцевых генераторов, расположенных на каждой плате, произведенной Audinate.
Главным компонентом аппаратной части конвертера AFDC-144 является процессор DANTE ULTIMO UXT-01-004 от компании Audinate. Именно в нем реализованы алгоритмы проприетарного протокола Dante.
Управлять настройками конвертера можно как с помощью программного обеспечения MConsole, так и через кнопки управления на лицевой панели.

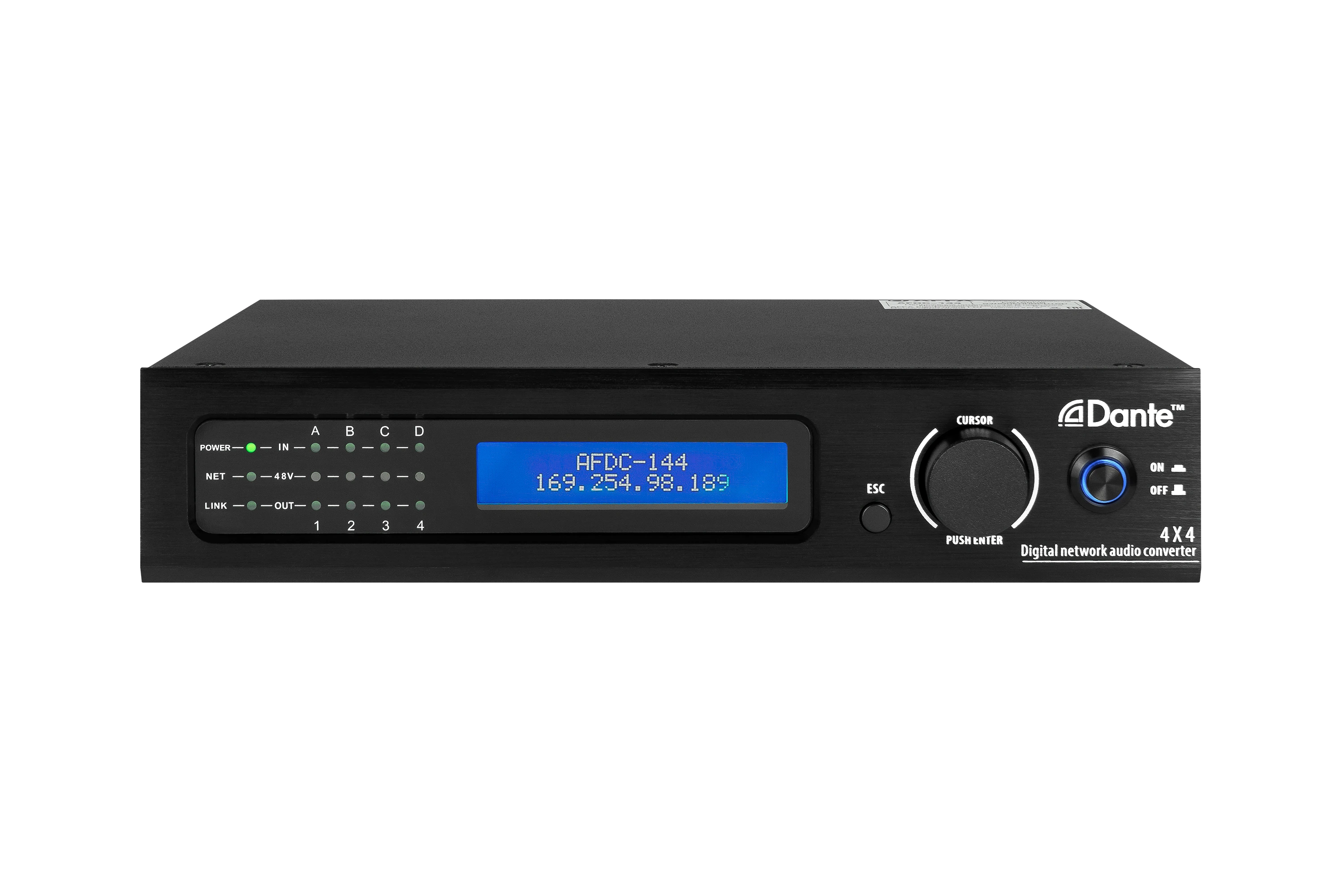

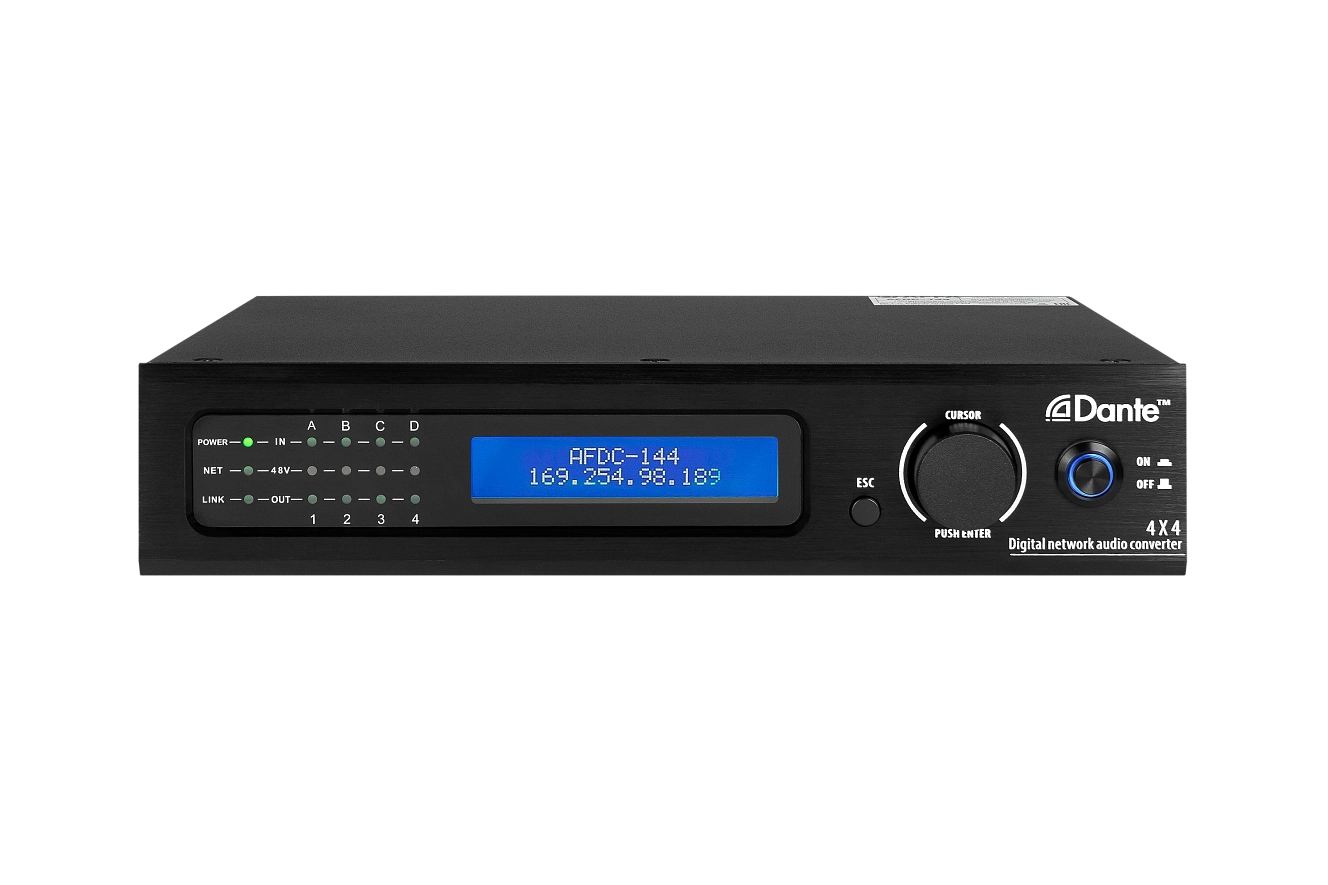

Световые индикаторы 1 показывают наличие питания 12В, подключение к сети, работу каналов входа и выхода, а также подачу фантомного питания на выбранный вход.
ЖК-дисплей 2 позволяет визуально контролировать навигацию в меню и показывает информацию о сетевых настройках устройства, его имя и IP-адрес.
Регулятор 4 и кнопка ESC 3 позволяют производить навигацию по меню устройства, настройку, коммутацию и подачу фантомного питания без использования специального приложения.

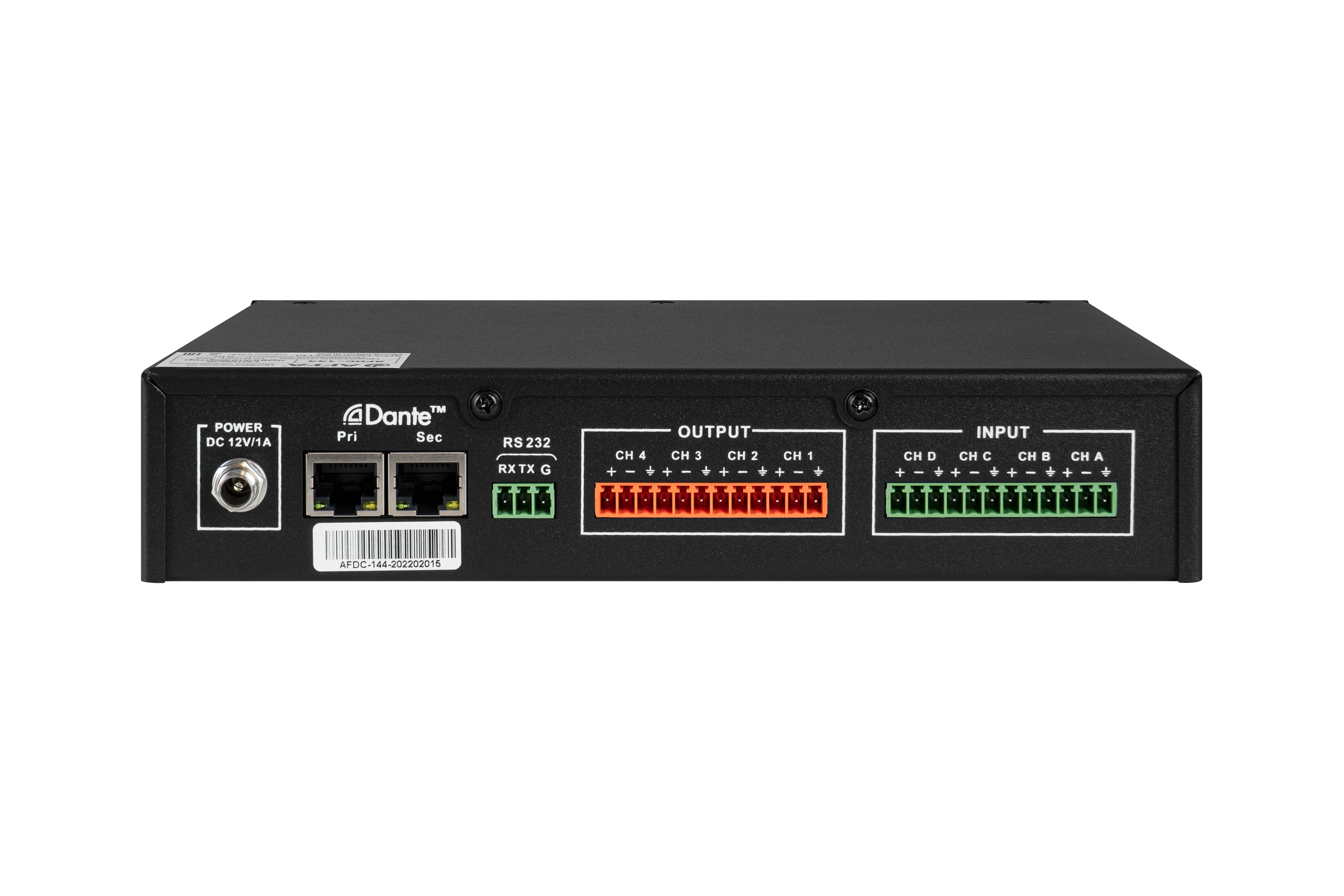

Благодаря технологии plug and play (PnP) аудиоконвертер AFDC-144 не требует специальной сетевой настройки. Для интеграции устройства в локальную сеть достаточно соединить его патч-кордом с LAN-портом PRIMARY или SECONDARY 7.
Наличие двух LAN-портов обеспечивает резервирование каналов обмена данными по сети Ethernet, что повышает надежность передачи информации между контроллерами, а также другими устройствами, поддерживающими аудиопротокол Dante. При обнаружении ошибки обмена данными через первичную сеть сетевой контроллер автоматически переходит на использование дублирующей сети.
К разъему питания аудиоконвертера 6 подключается блок питания постоянного тока на 12В, идущий в комплекте.
Аналоговые входы и выходы 10 и 9 представлены в формате Euroblock и могут подключаться как балансно, так и небалансно. На каждый из четырех входов может подаваться фантомное питание 48В для подключения конденсаторных микрофонов.
Программное обеспечение
Программа MConsole предназначена для управления настройками электронной аппаратуры фирмы AFFA. Она имеет дружественный интерфейс и большие возможности по настройке характеристик. Программа имеет такие же возможности по настройке, как и элементы управления на лицевой панели конвертера: выбор типа входящего сигнала — линейный/микрофонный, выбор фантомного питания микрофона, выбор чувствительности входных каналов, отключение выходных сигналов. Также можно настроить IP-адрес оборудования, его имя и переименовать входные и выходные каналы для удобства пользователя.
Управлять сетевой маршрутизацией можно через программное обеспечение Dante Controller от компании Audinate. Программу можно бесплатно скачать с официального сайта компании. Она имеет вид матрицы каналов, в которой надо соединять выходы одного Dante-устройства со входами другого.
Технические характеристики
| Наименование | AFDC-144 |
|---|---|
| Количество каналов | 4 входа (микрофонный, линейный уровень) 4 выхода Euroblock |
| Диапазон частот | 20...20 000 Гц |
| Сетевое подключение | Ethernet 10/100/1000 (RJ-45) 2 разъема RJ-45 для подключения к сети Dante primary и secondary для резервирования |
| Сетевая задержка аудиосигнала | 1 мс |
| Максимальный уровень входного сигнала | 12 дБ |
| Фантомное питание | 48 В; 4,5 мА |
| Входное сопротивление | 11,5 кОм |
| Отношение сигнал/шум | 93 дБ на 1 кГц |
| Потребляемая мощность | 8 Вт |
| Напряжение питания | 12В постоянного тока |
| Диапазон рабочих температур | -10...+40°C |
| Размеры устройства | 215×145×45 мм |
| Вес (нетто) | 1.4 кг |
Схема применения
Вариант 1
Вариант 2
Общая схема использования конвертера AFDC-144 для передачи аналогового сигнала путем его кодирования состоит из двух вариантов: с дублирующей линией и без. Так как каналы Dante двунаправлены, то конвертер может служить как трансивером (передатчиком), так и ресивером (приемником). Сеть передачи данных может масштабироваться в зависимости от техзадания. В схеме также может использоваться любое другое оборудование, поддерживающее технологию Dante.
Схема универсальна и подходит как для передачи голосовых сообщений, например, в конференц-залах, переговорных комнатах и иных офисных помещениях, так и для музыкальной трансляции на концертах или озвучивания спортивно-зрелищных мероприятий.
