Пассивные сабвуферы AFFA серии AFCS

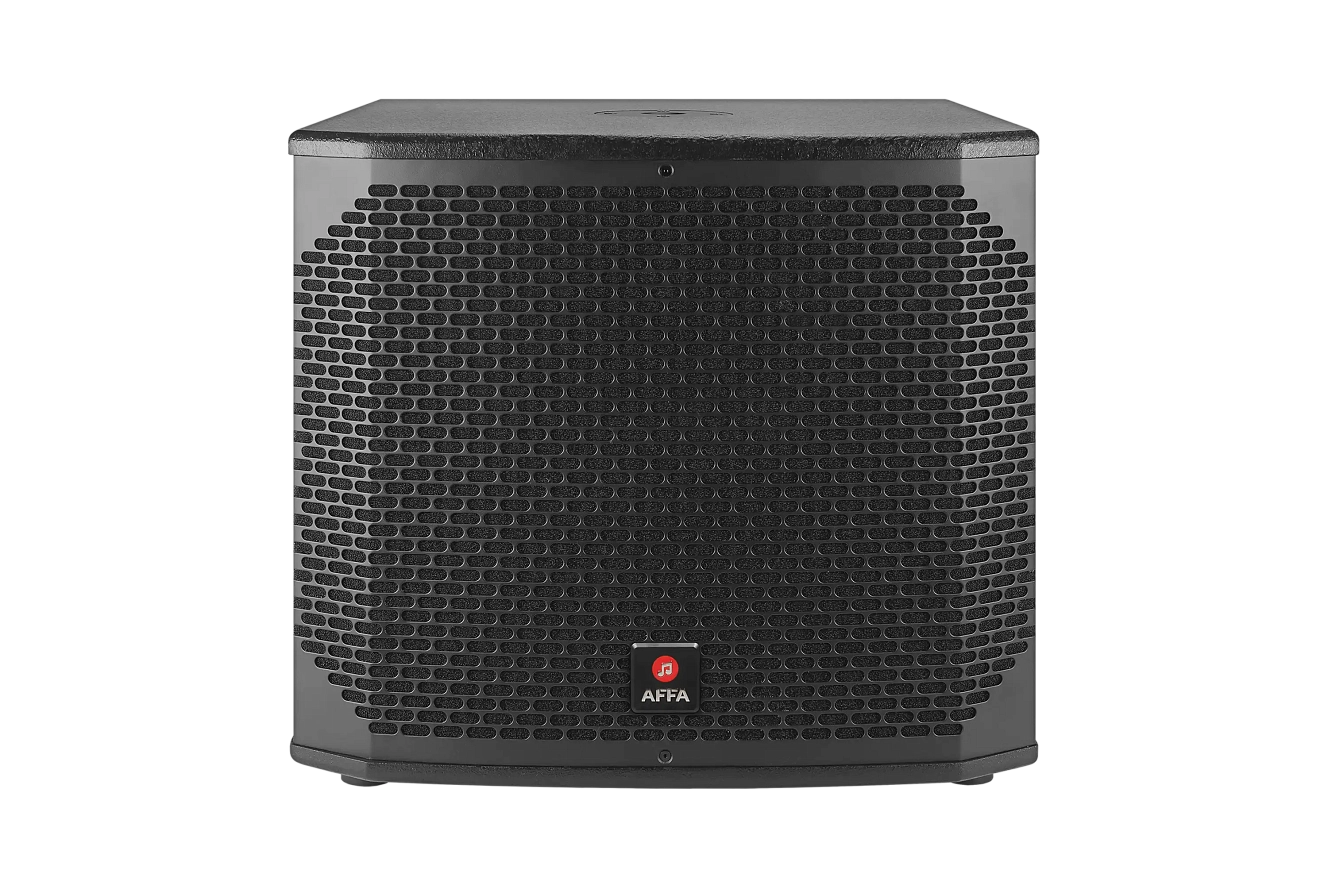

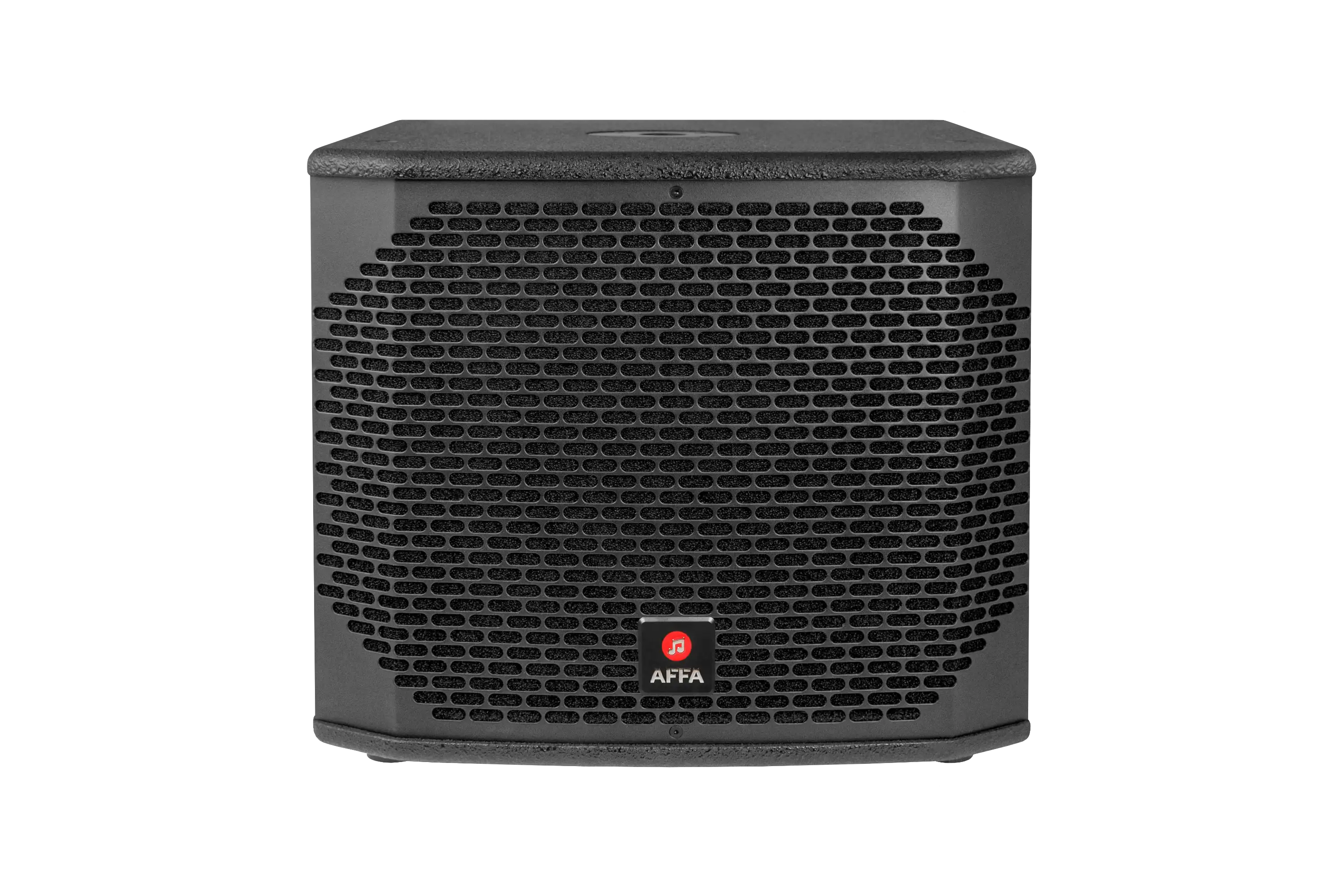

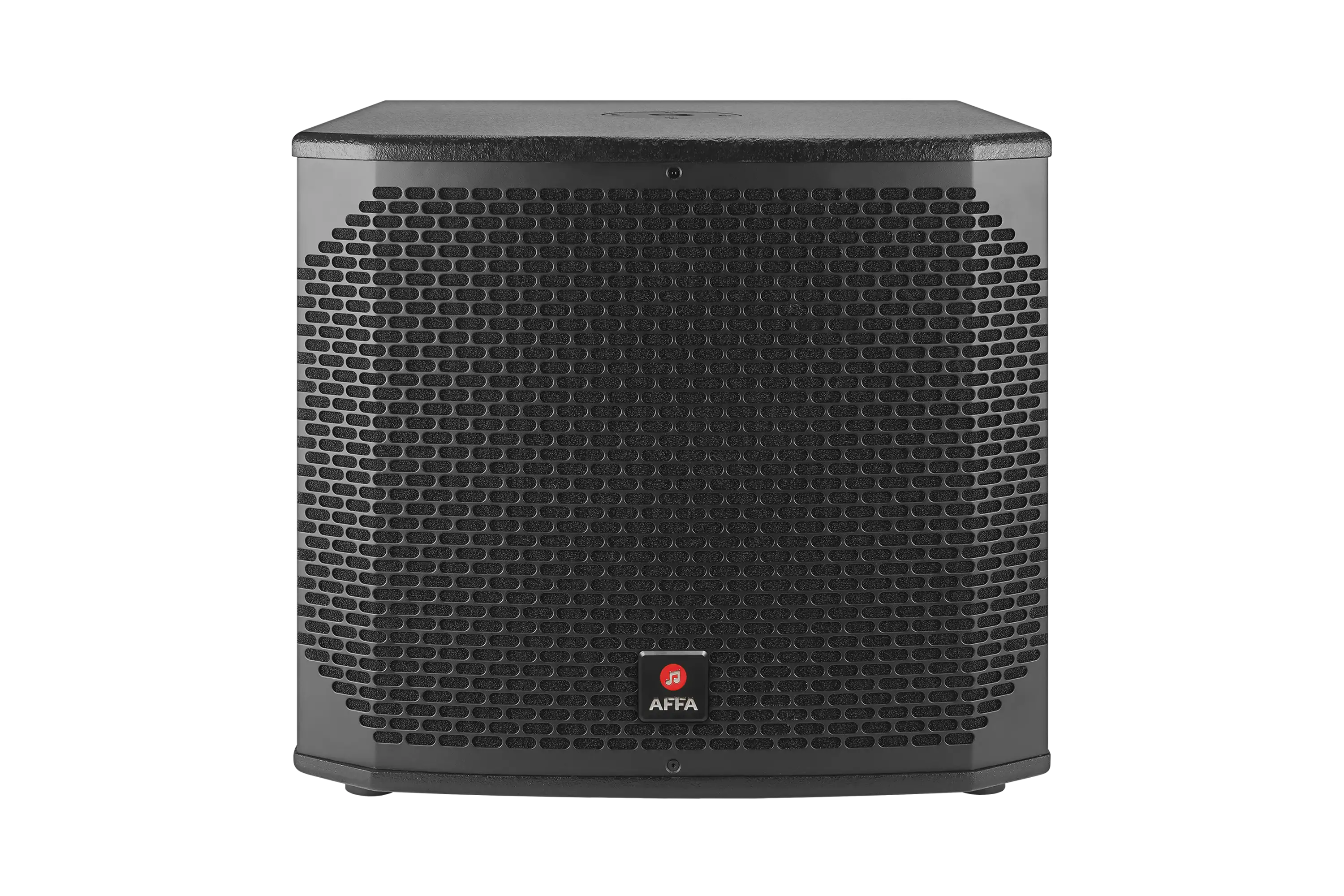

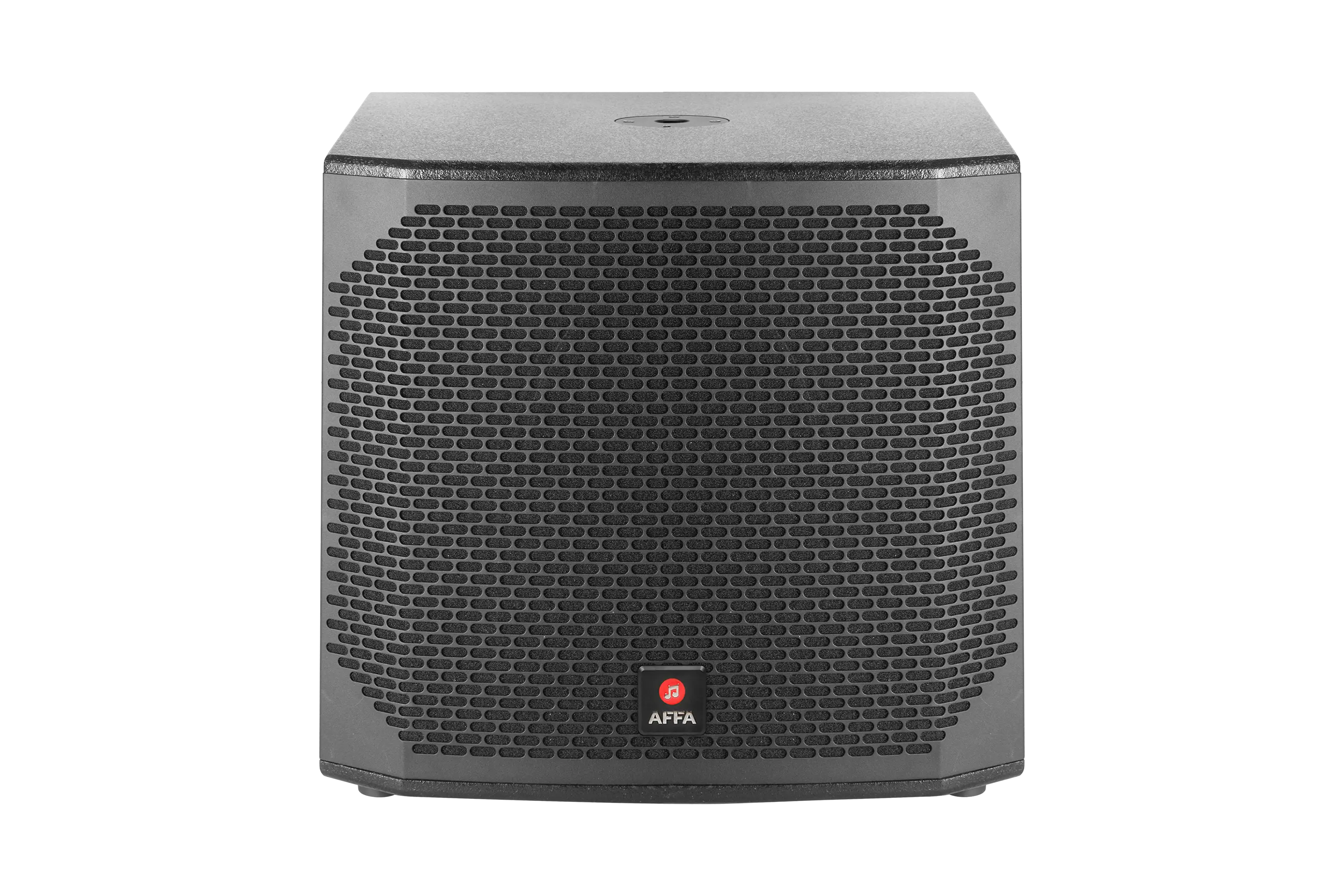

Новая серия звукового оборудования AFFA представлена моделями компактных пассивных сабвуферов AFСS-1201, AFСS-1501 и AFСS-1801.

Сабвуфер — звуковая колонка, предназначенная для воспроизведения самых низких частот звукового диапазона. Название произошло от английского слова sub-woofer — низкочастотный громкоговоритель. В настоящее время сабвуфер является неотъемлемой частью современных акустических систем. Это могут быть как домашние стереосистемы и кинотеатры, так и объемные концертные аудиосистемы.

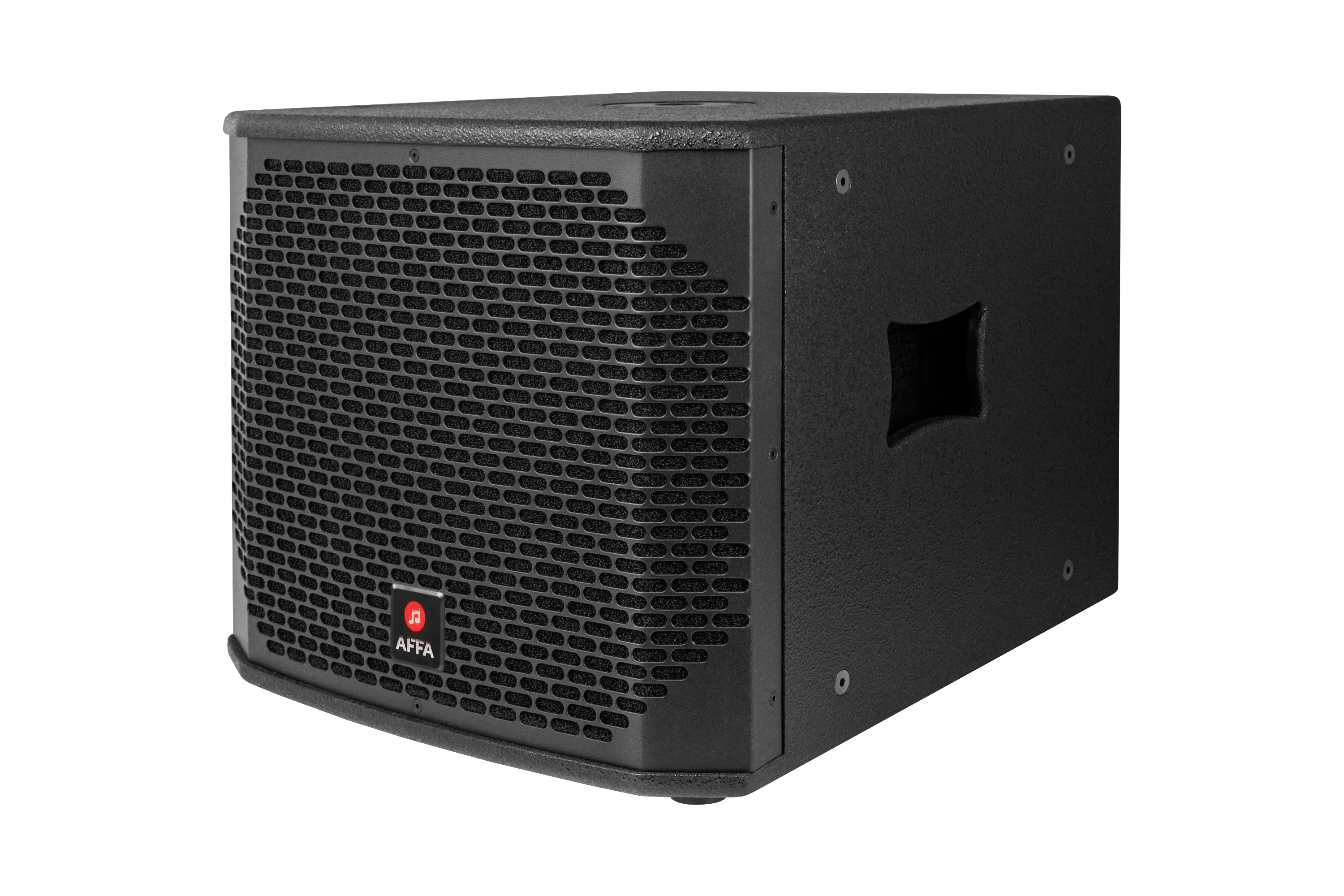

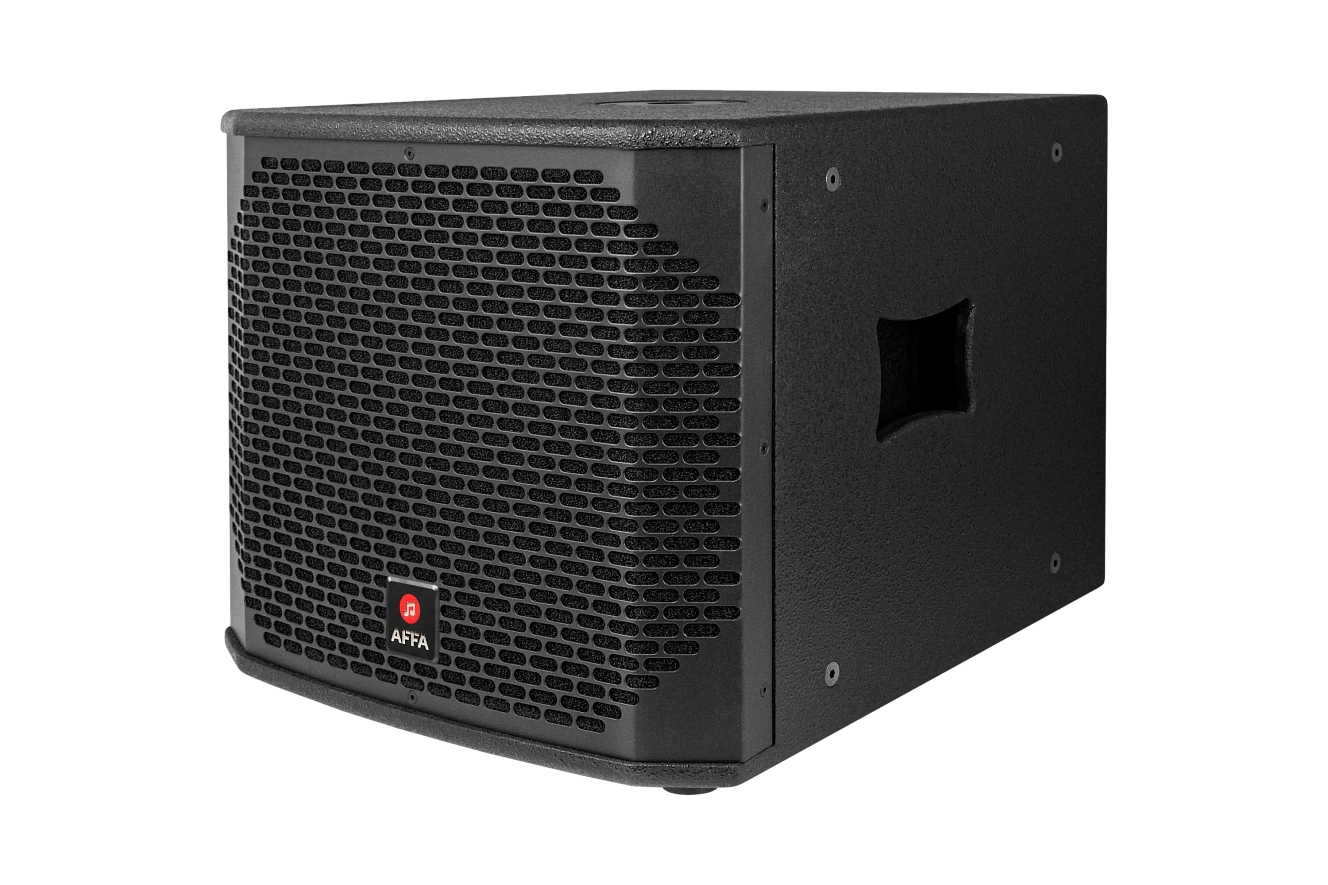

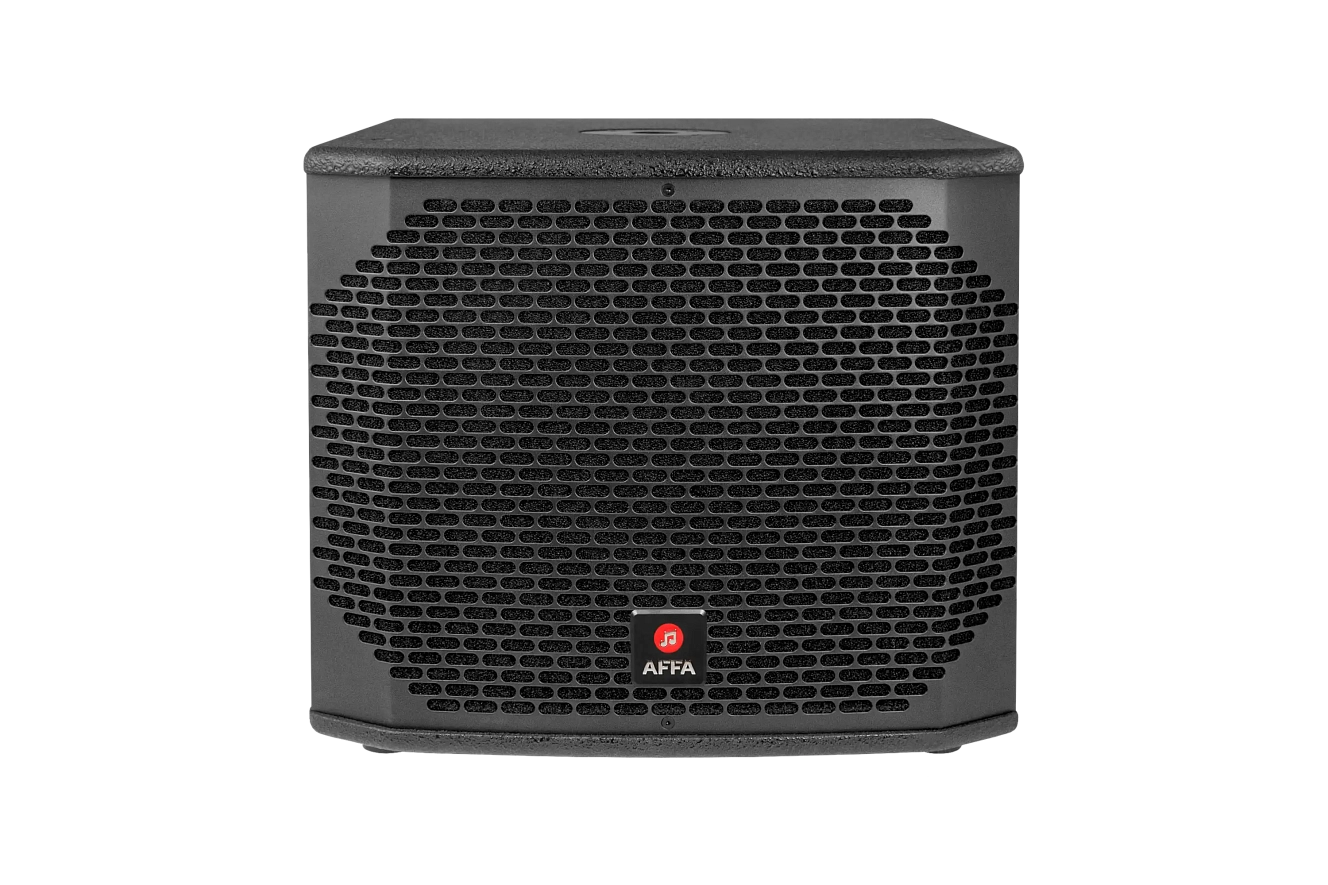

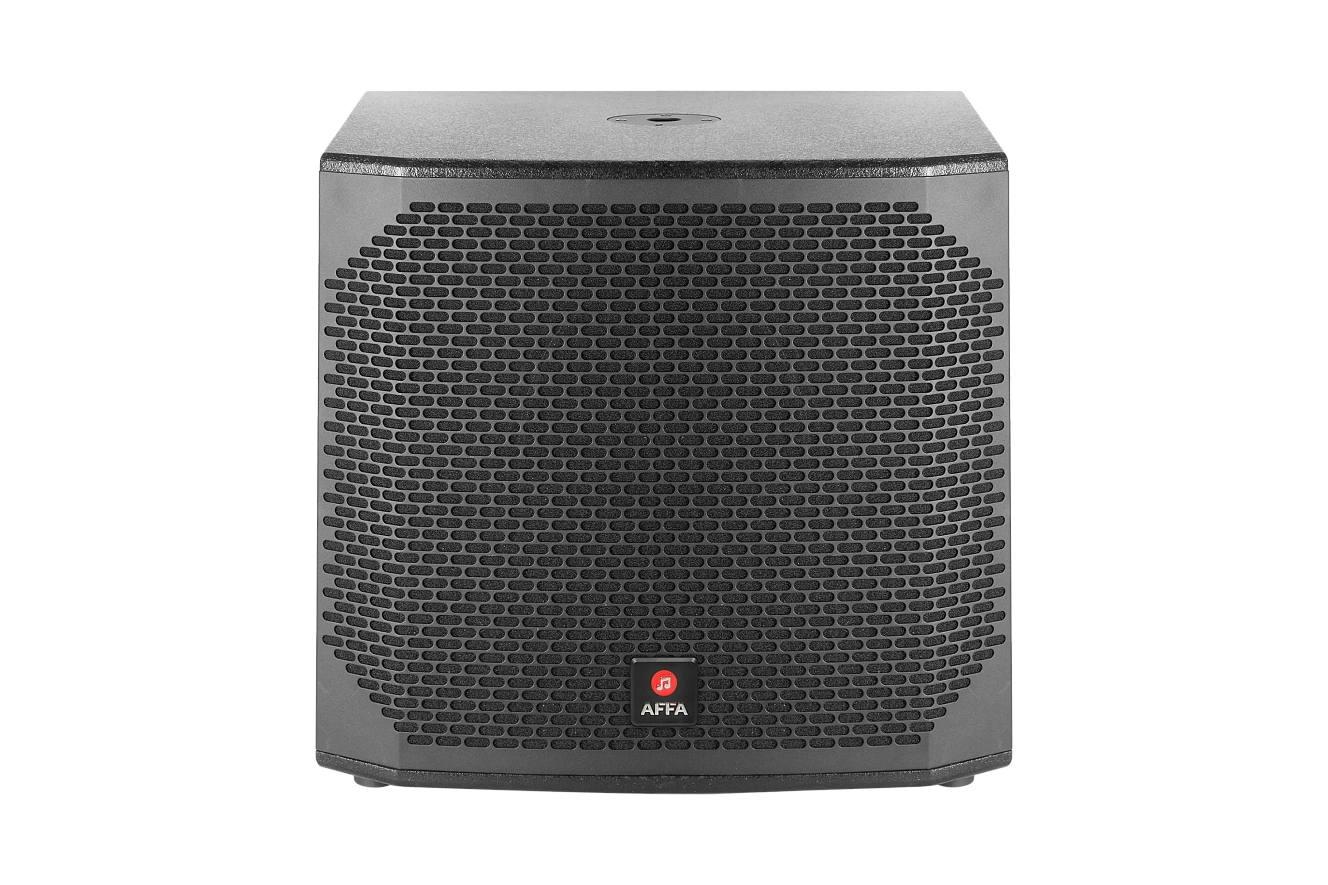

Сабвуферы AFFA серии AFСS выполнены в корпусе из МДФ в форме параллелепипеда с одним низкочастотным излучателем и предназначены для эксплуатации в закрытых проветриваемых помещениях.

Функциональные возможности

Высокое качество звучания

Характеристики моделей серии AFCS соответствуют высоким требованиям существующих стандартов к достоверному воспроизведению низких частот, что, в сочетании с высококачественными комплектующими и продуманной конструкцией корпуса, обеспечивает качественное озвучивание мероприятий любой направленности
Равномерная АЧХ

О качестве комплектующих говорят в том числе результаты измерения такого параметра, как амплитудно-частотная характеристика. Данная характеристика демонстрирует, на сколько точно музыкальный сигнал будет доведен до слушателя. На графиках представлены результаты тестирования моделей серии. Неравномерность АЧХ составляет ±3 дБ, что является хорошим показателем качества передачи сигнала
Удобный монтаж

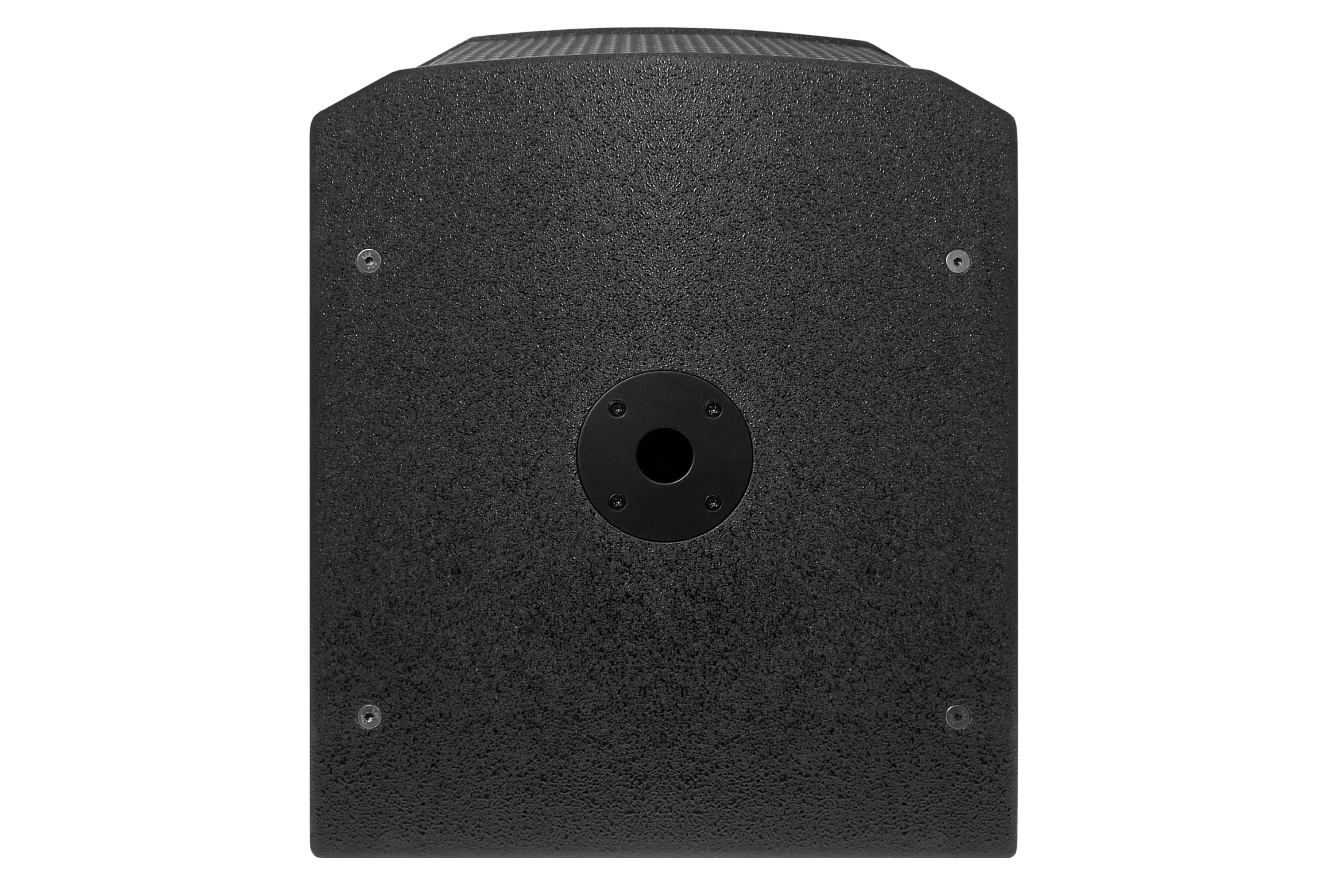

Модели сабвуферов имеет удобные ручки для переноски и возможность установки на пол и на подвесах (только для модели AFCS-1201). Кроме того, конструкцией всех сабвуферов данной серии предусмотрена возможность установки на них дополнительной акустической системы на стойку с использованием встроенного посадочного места диаметром 35 мм

Панель коммутации AFCS-1501
Наличие дополнительного разъема

Дополнительный 4-контактный разъем Speakon LINK позволяет реализовать параллельное соединение акустических систем, кратно увеличивая канальную мощность
Высокая чувствительность

Чувствительность ‒ это звуковое давление, которое акустическая система создает на расстоянии 1 м, если к ней подвести сигнал мощностью 1 Вт. Данный параметр напрямую связан с максимальным звуковым давлением. Чем больше у акустической системы чувствительность, тем большее звуковое давление она может создать при той же подводимой мощности

Конструкция

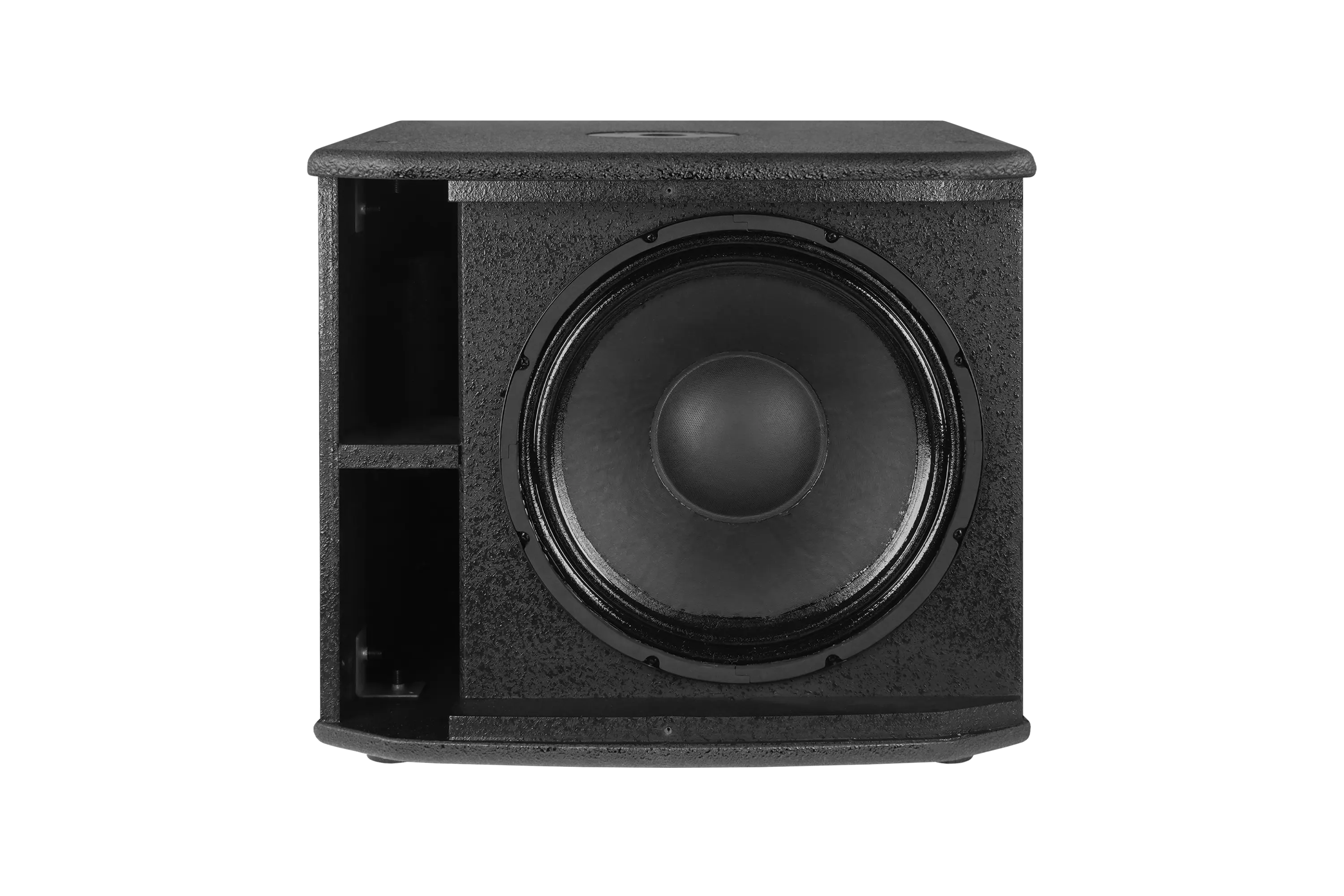

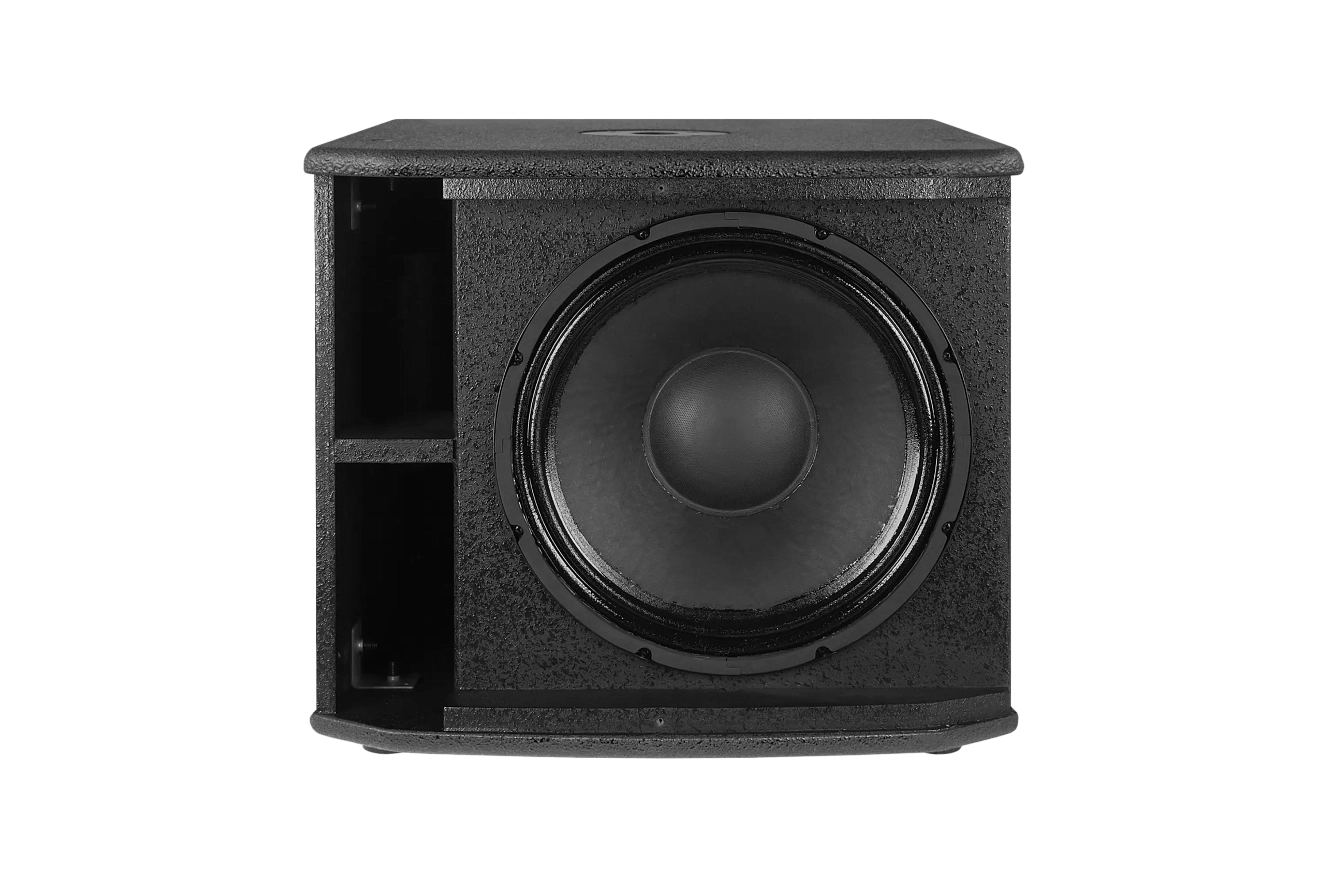

Сабвуфер AFCS-1201 без защитной решетки

Корпуса сабвуферов AFFA серии AFCS имеют классическую форму параллелепипеда и выполнены из плит МДФ толщиной 15 мм, склеенных между собой специальной акустической смолой. Такой выбор материала обусловлен его физическими и экономическими показателями: этот материал является самым удобным в обработке, неприхотлив в эксплуатации, прочен, и, при стоимости значительно ниже дерева, имеет лучшие акустические характеристики, обеспечивая хорошее демпфирование внутренних резонансов при работе системы.

Сабвуферы по акустическому оформлению выполнены с фазоинверторами открытого типа. Данная конструкция позволяет использовать принципы акустического резонанса для дополнительного усиления низкочастотных сигналов. Из достоинств такого решения можно отметить более высокую громкость, более глубокое и насыщенное звучание и более высокий коэффициент полезного действия по сравнению с сабвуферами закрытого типа. Но данное решение обладает и рядом недостатков. Открытый тип отличают несколько большая зависимость от местоположения и акустического оформления зала, что требует дополнительной настройки и регулировки, а также, наряду с глубоким и насыщенным звуком, имеет место незначительное увеличение звуковых искажений.

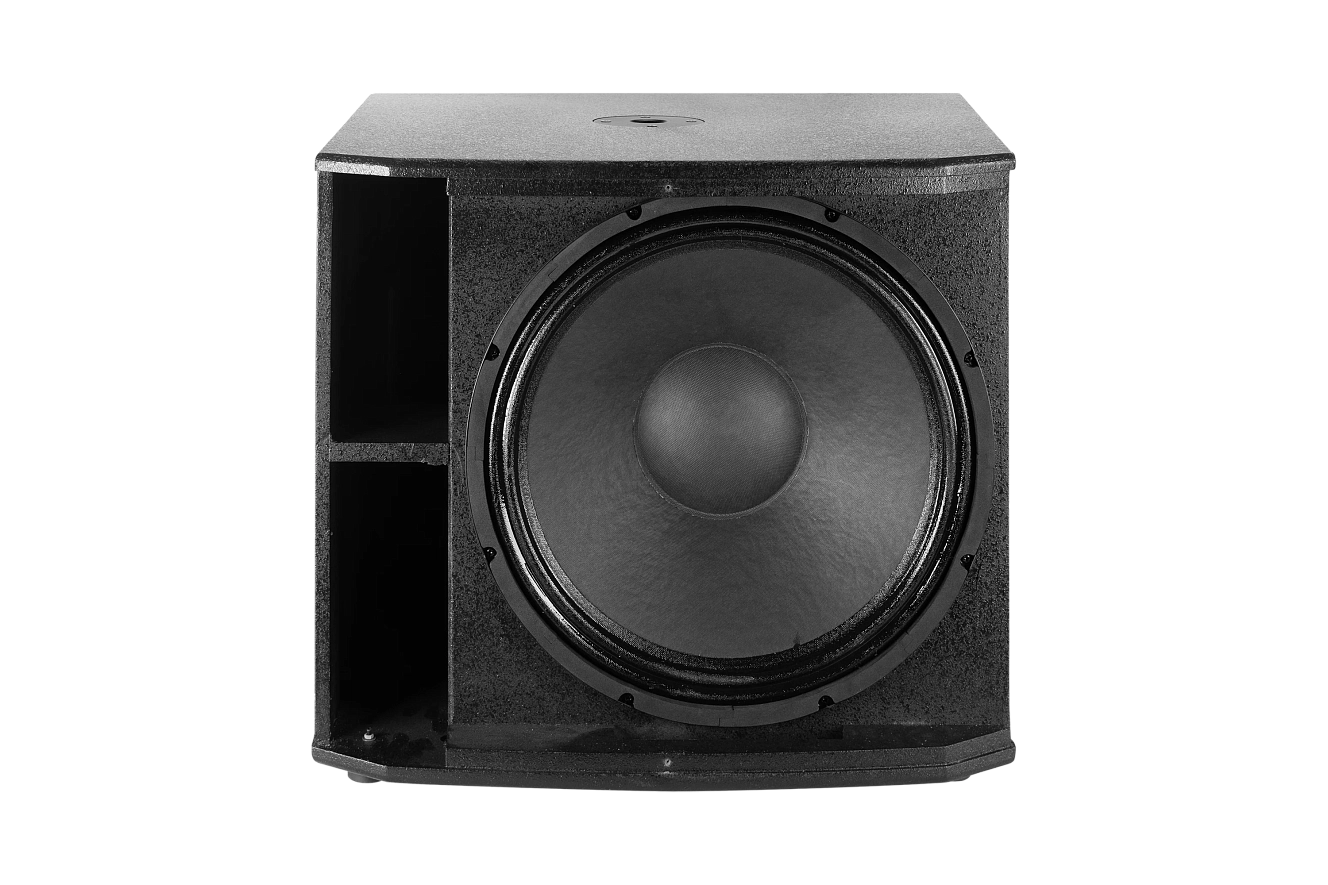

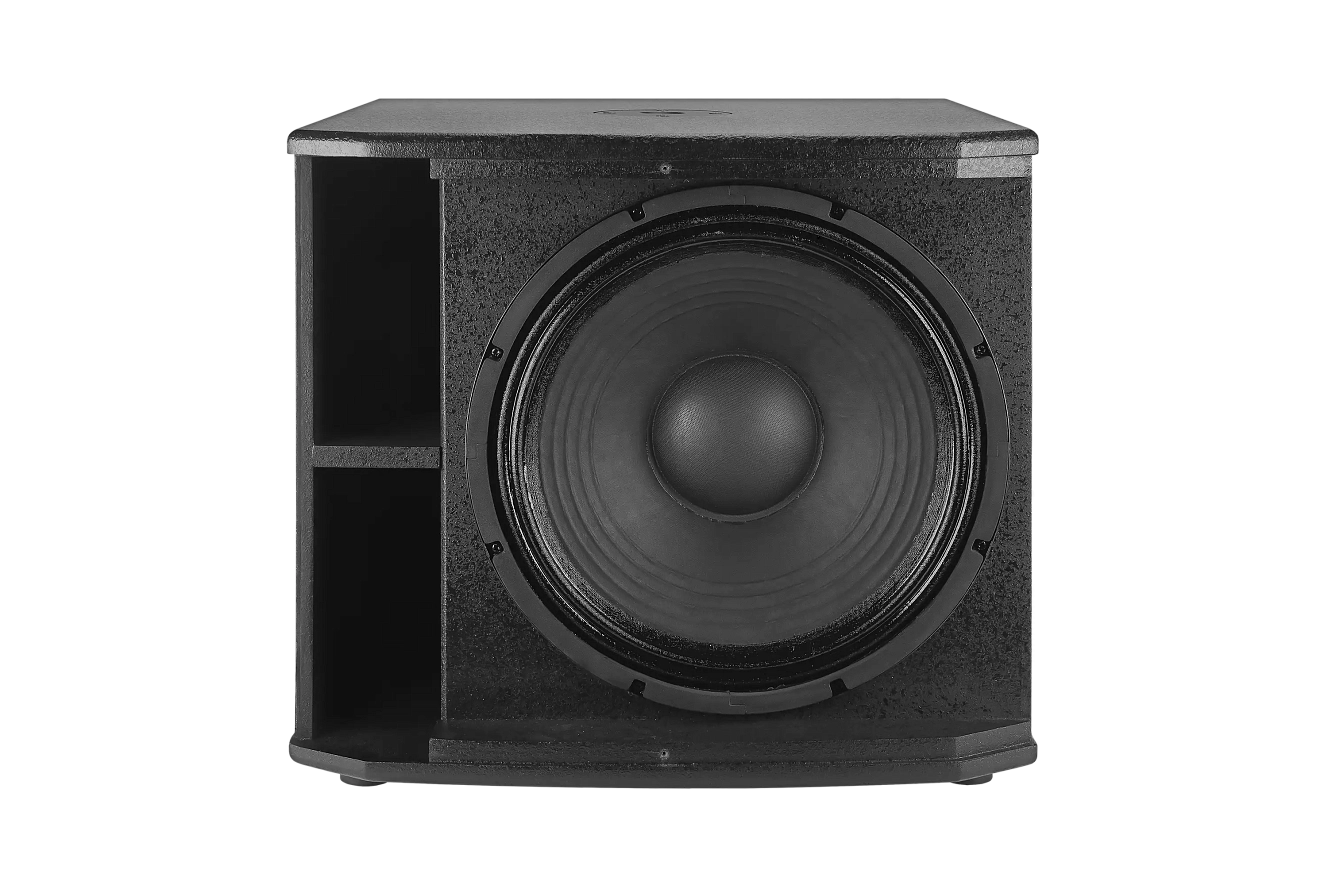

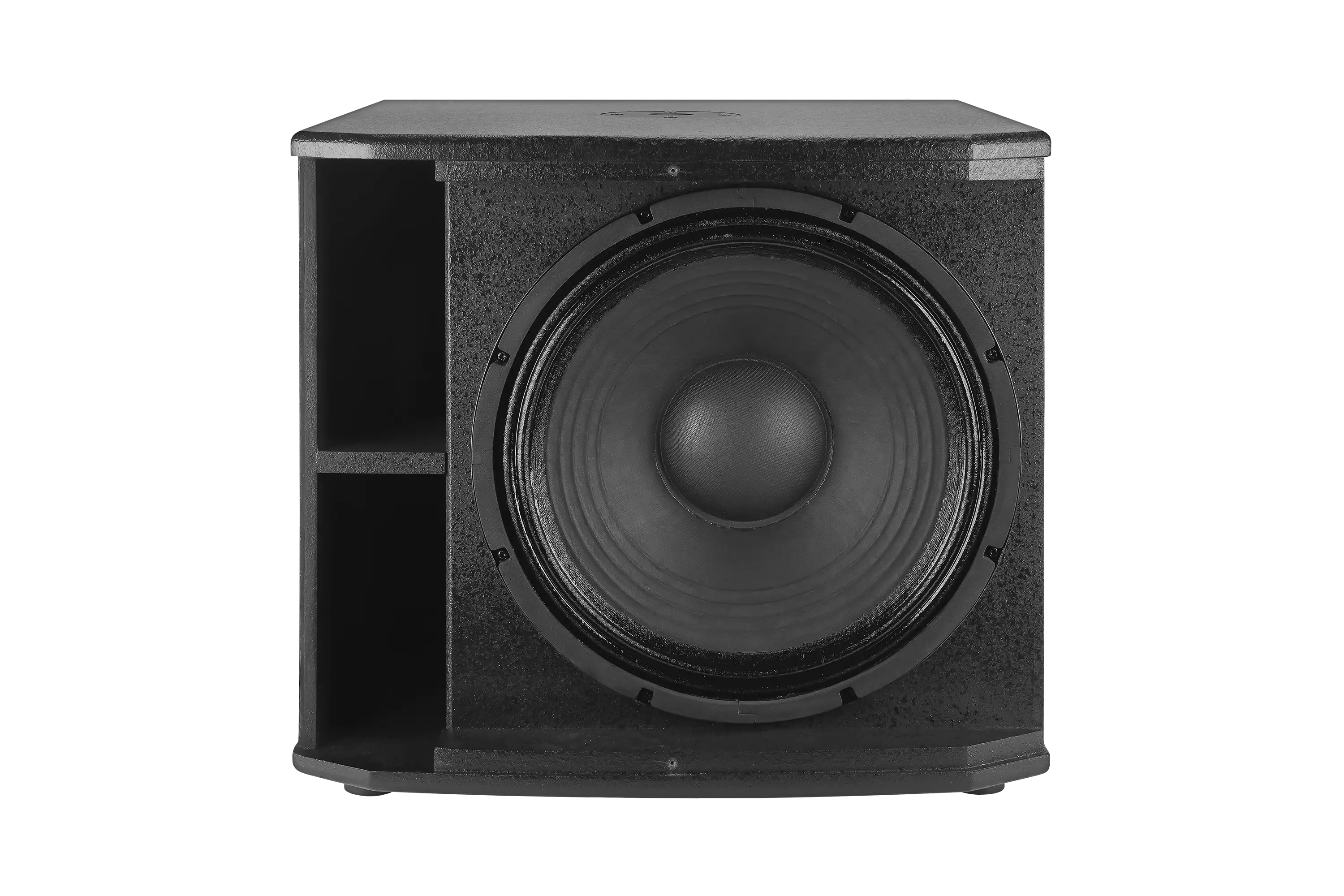

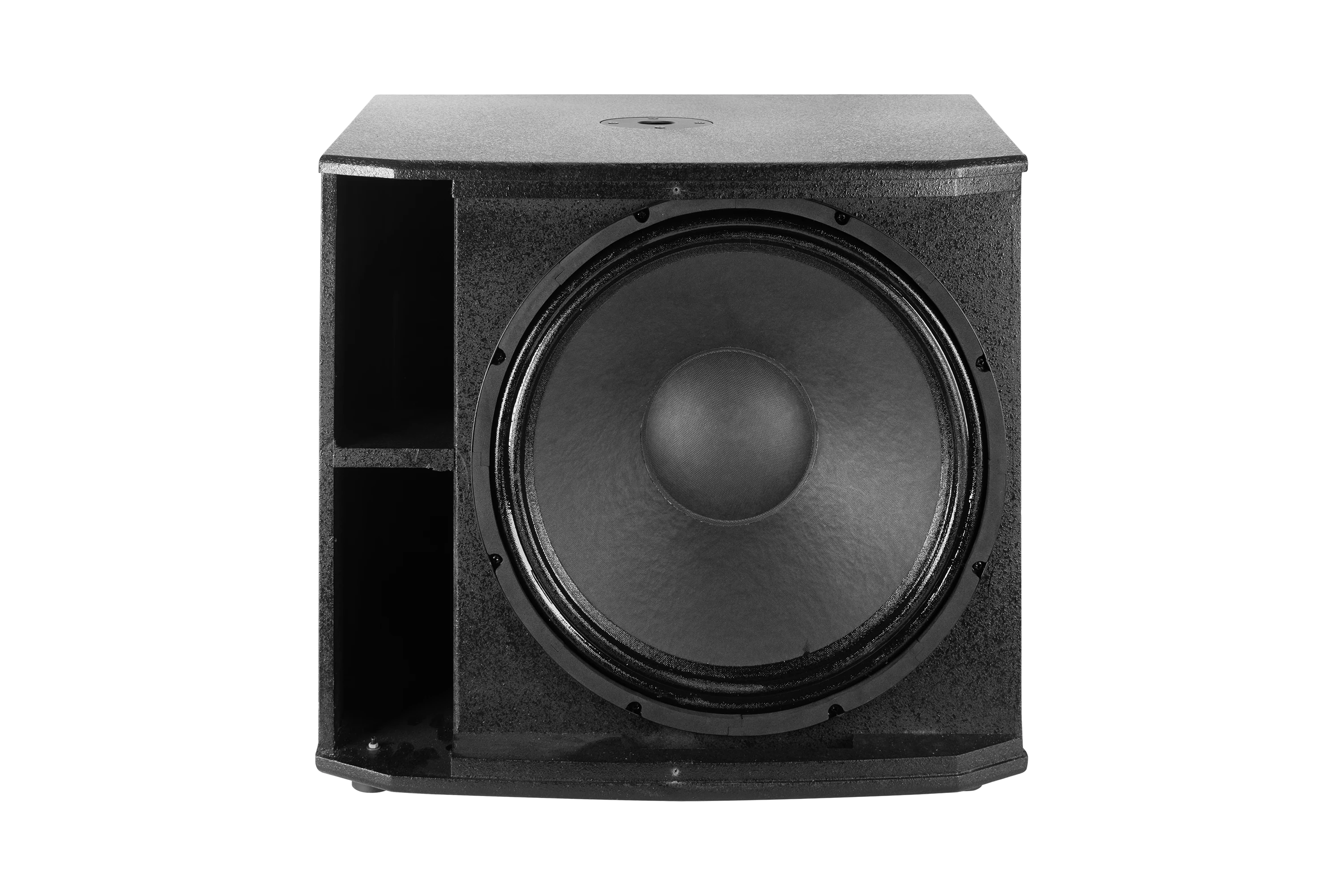

Фазоинверторы сабвуферов имеют прямоугольную форму и расположены с левой стороны от громкоговорителя.

Прямое соединение внутри AFCS-1801

Сабвуферы серии AFCS не имеют встроенных кроссоверов, поэтому желательно их использовать в составе оборудования, имеющего функции ограничения частотного диапазона, такого как микшеры, процессоры серии AFSP или усилители класса D.

Технические характеристики

Модель	AFСS-1201	AFСS-1501	AFСS-1801
Номинальная выходная мощность (RMS), Вт	350	400	450
Пиковая мощность, Вт	1400	1600	1800
Диапазон частот (–10 дБ), Гц	40…520	40…250	40…250
Чувствительность, 1Вт/1м	100	101	102
Максимальное звуковое давление, дБ	125	126	128
Импеданс, Ом	8	8	8
Количество полос	1	1	1
Размер НЧ излучателя, дюйм	12	15	18
Разъемы подключения	2 х Speakon (4 конт.)	2 х Speakon (4 конт.)	2 х Speakon (4 конт.)
Материал корпуса	15 мм МДФ	15 мм МДФ	15 мм МДФ
Геометрия корпуса	прямоугольный параллелепипед	прямоугольный параллелепипед	прямоугольный параллелепипед
Гарантийный срок, мес.	12	12	12
Срок службы, лет	12	12	12
Ручки для переноски	2	2	2
Монтажные точки	12	нет	нет
Способы монтажа	напольный, на точках подвеса	напольный	напольный
Дополнительные возможности	посадочное место диаметром 35 мм для установки стойки	нет	нет
Размеры (В×Ш×Г), мм	400×450×520	460×545×530	540×610×600

Схема применения

Модели усилителей, способных «раскачать» AFCS-сабвуферы, представлены в таблице.

Варианты доступных моделей усилителей
(подключение по одному сабвуферу на канал)

Модель усилителя	Модель сабвуфера
Модель усилителя	AFCS-1201	AFCS-1501	AFCS-1801
Класс AB	L-3000 (650/8) V2-1000 (720/8) мост AFPA-900 (900/8) мост	L-1400 (900/8) мост	L-1400 (900/8) мост V2-2000 (1100/8) мост
Класс H	Q-4300 (700/8) V2-4000 (750/8)	Q-4300 (700/8) V2-4000 (750/8)	V2-5000 (1000/8)
Класс D	DPA-430L (600/8) мост DSA-300E (600/8) мост	AFDA-1600Q (1000/8) DSA-500Q (1000/8) мост	AFDA-1600Q (1000/8) DSA-500Q (1000/8) мост

Подключение сабвуфера

При наличии в составе схемы реализации звукового процессора (Схема 1 подключения сабвуфера) можно использовать усилители любого из этих классов. Если звукового процессора нет, а в микшере, например, реализован только графический эквалайзер, то предпочтение стоит отдать усилителям класса D (Схема 2 подключения сабвуфера). Данный подход позволит более точно установить частоту среза фильтра, оградив сабвуфер от непредназначенных для него частот и, тем самым, снизить вероятность его повреждения или выхода из строя.
