Компания Inter-M представляет трилогию линеек акустических систем, обеспечивающих оптимальную производительность и высокое качество звучания в различных условиях. Новые акустические системы Inter-M являются пассивными многоцелевыми громкоговорителями, представленными в широком диапазоне выходных мощностей и включающие в состав своей конструкции мощный титановый ВЧ-драйвер и мощные высокопроизводительные НЧ-динамики. Все три линейки универсальных широкополосных громкоговорителей обеспечивают богатое воспроизведение басов, равномерных тонов и чёткую детализацию звуковой картины.
Продуманная конструкция корпуса гарантирует отсутствие искажений на полной мощности, обеспечивая долговечность, стабильность, прочность и высокую надежность. Благодаря компактным функциональным корпусам, предусматривающим множество вариантов инсталляции акустические системы гармонично впишутся в помещения с различными условиями интерьера.
Каждая из трёх представленных линеек имеет свои особенные преимущества: особенностью акустических систем серии PENTA и HEXA является поворотный рупор, который фиксируется в одном из четырёх положений, различающихся на 90 градусов; акустическая система серии TETRA имеет широкий угол диаграммы направленности.
Внешний вид и описание
PENTA

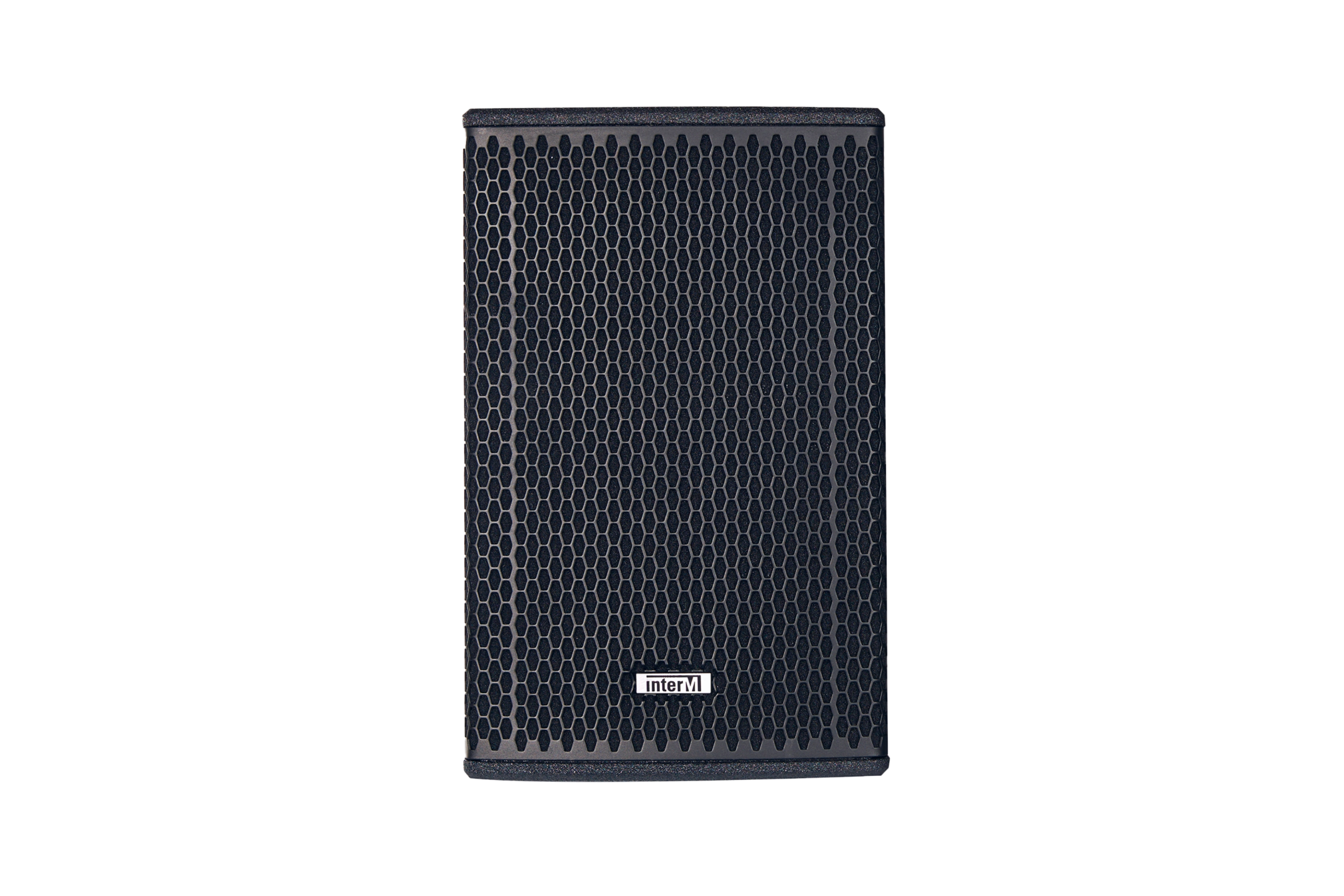

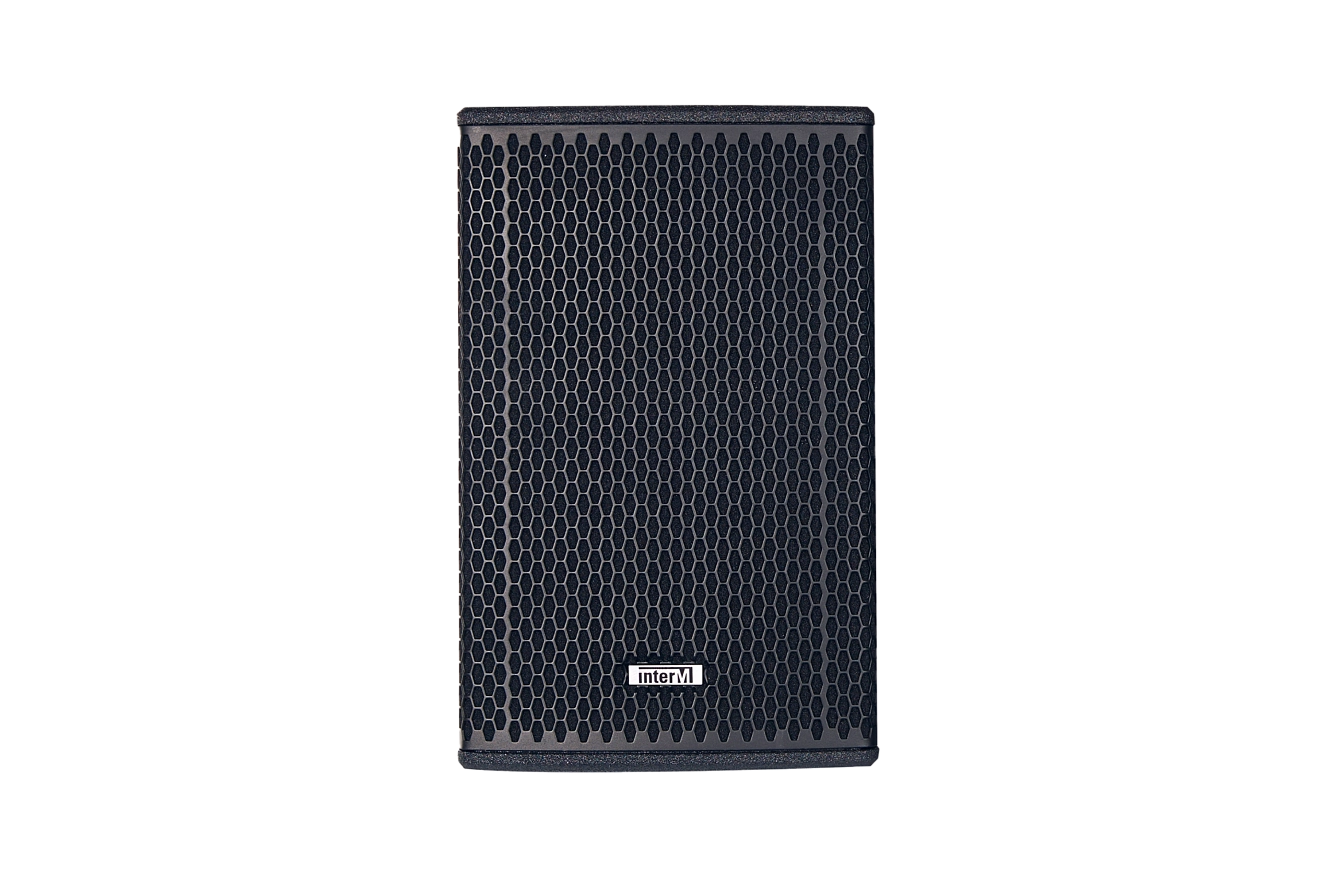

Рис. 1. Корпуса акустических систем PENTA
Пятиугольные корпуса PENTA — это универсальные высокопроизводительные акустические системы с точечным источником, которые могут использоваться на различных объектах установки, таких как танцевальные залы, выставочные залы, образовательные учреждения, и залы, требующие высокой производительности и качественного звука. Серия PENTA предлагает четыре линейки высокой мощности в 8 дюймов (250 Вт), 10 дюймов (300 Вт), 12 дюймов (500 Вт) и 15 дюймов (600 Вт). Прочный пятиугольный корпус из березы делает его универсальным в качестве основных порталов, боковых мониторов дальней зоны, и сценических мониторных динамиков. Акустическая система имеет симметричную модель корпуса для удобной установки и может быть установлена или использоваться в качестве портативного громкоговорителя с несколькими точками крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм, имеет ручку для переноски.
HEXA

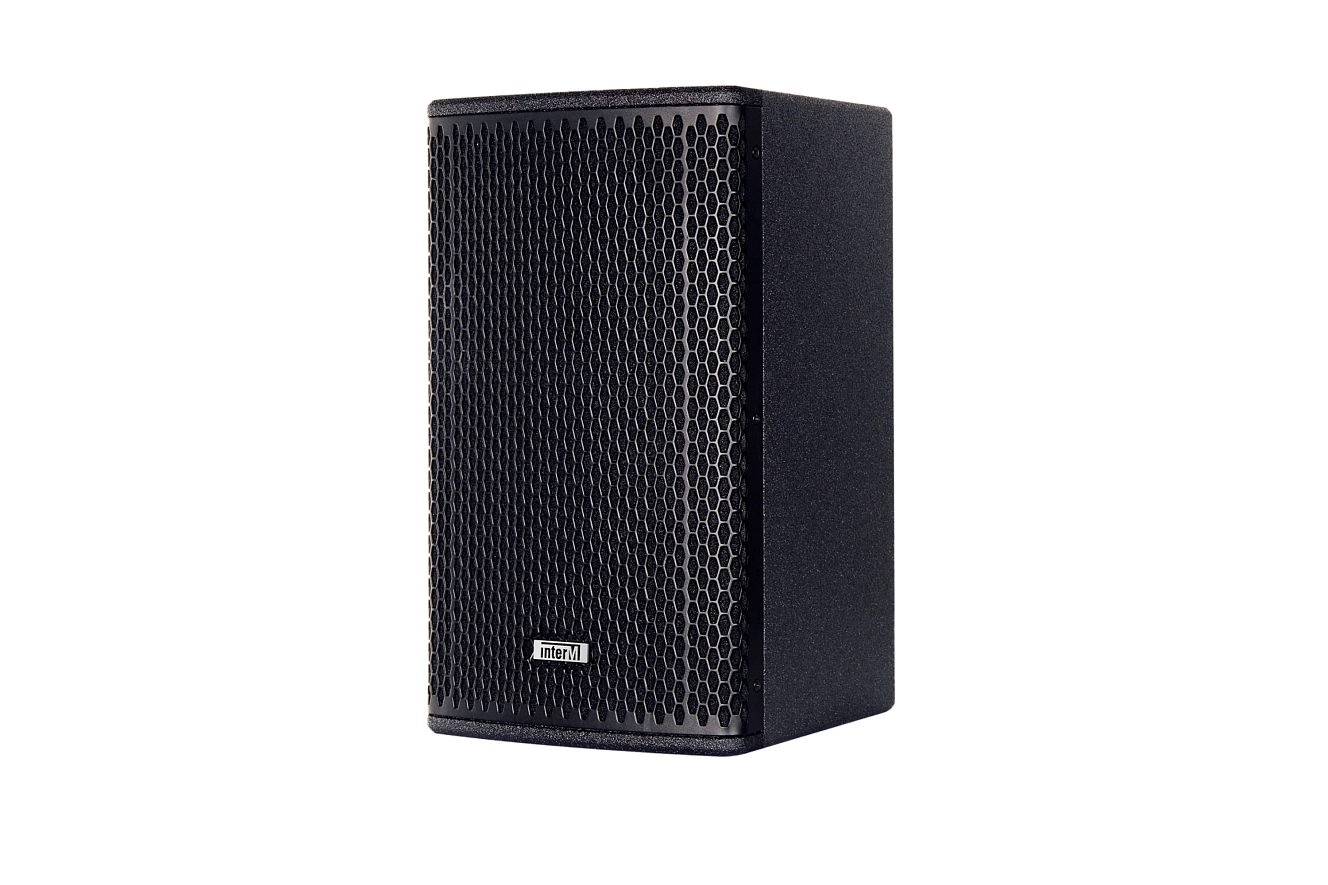

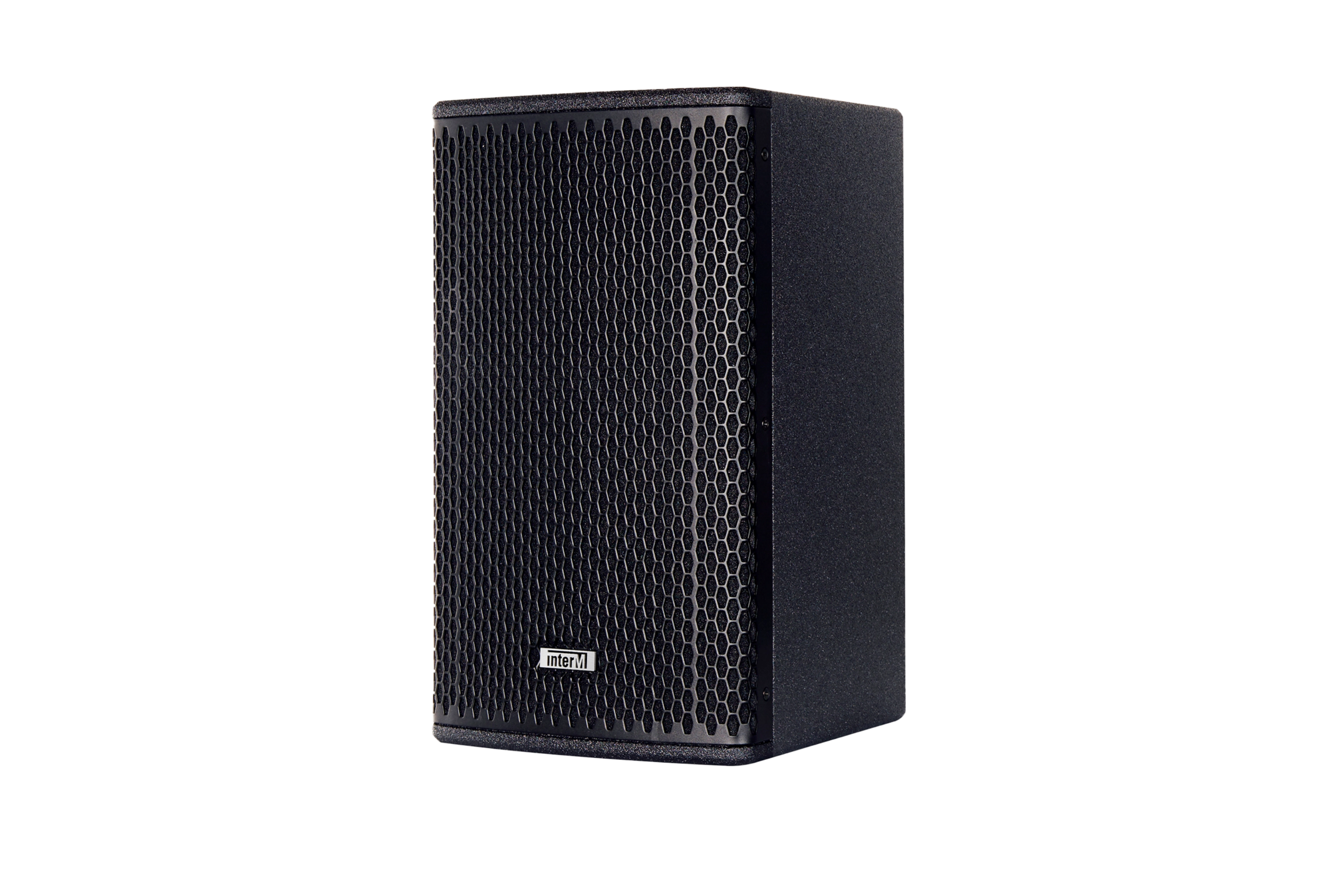

Рис. 2. Корпуса акустических систем HEXA
Серия HEXA с шестиугольным корпусом представляет собой многоцелевой точечный источник звука, который можно использовать в разнообразных программах озвучивания, такие как рестораны, конференц-залы, образовательные учреждения и зрительные залы. Серия HEXA предлагает четыре линейки разной мощности: 8 дюймов (200 Вт), 10 дюймов (250 Вт), 12 дюймов (400 Вт) и 15 дюймов (500 Вт), и его можно использовать как основной громкоговоритель, монитор ближней или дальней зоны и т. д.Серия HEXA может быть установлена на точки крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм, имеет ручку для переноски.
TETRA

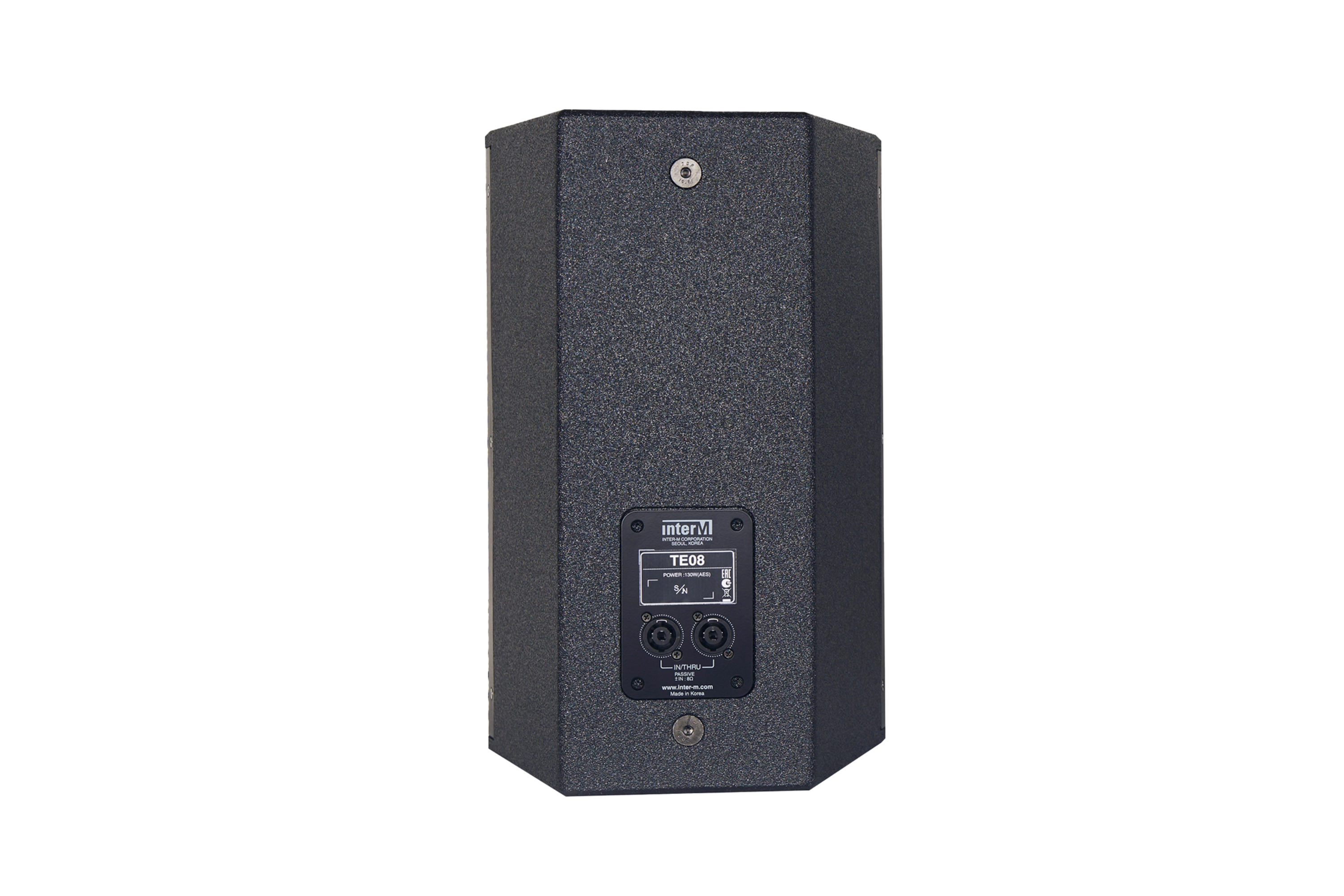

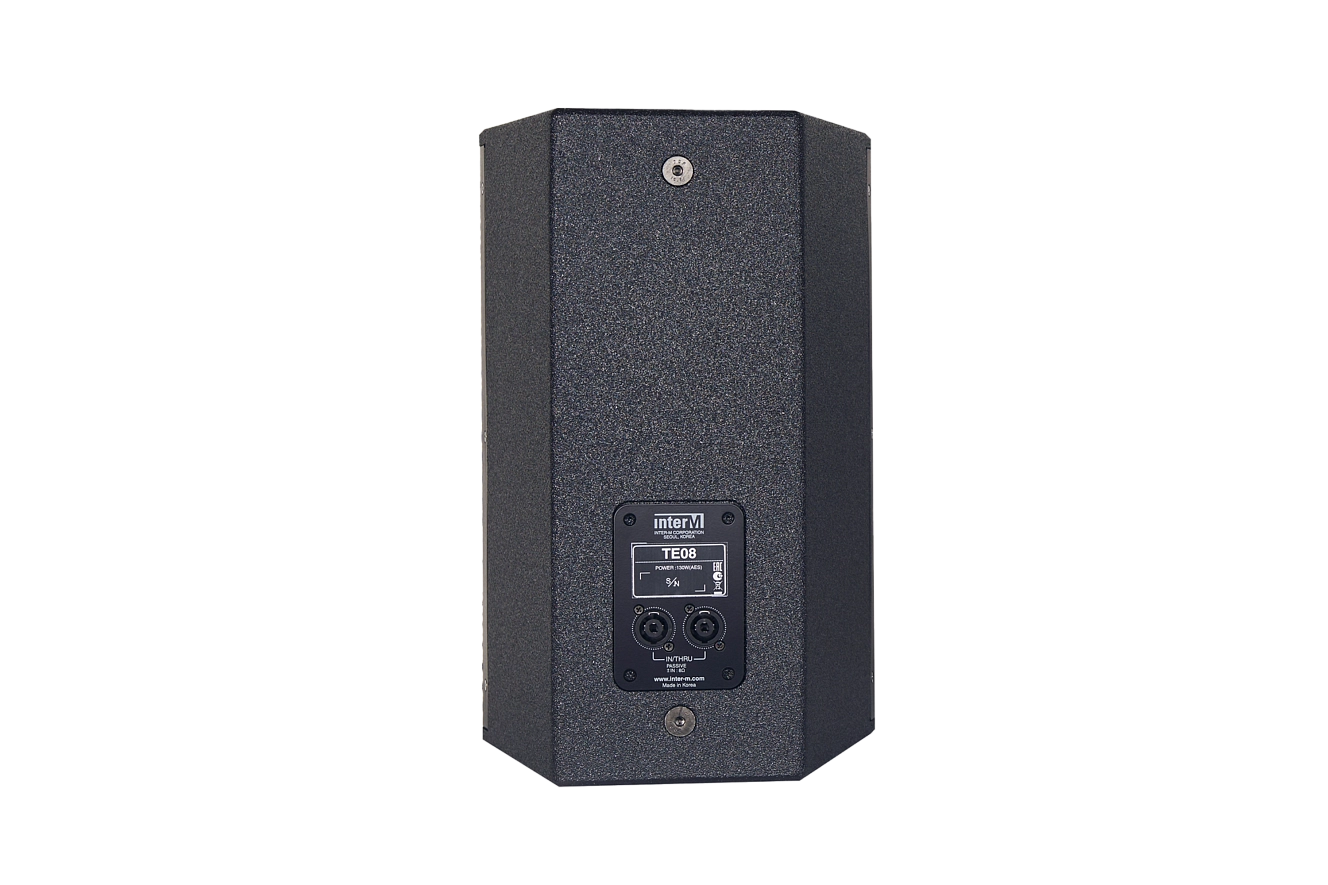

Рис. 3. Корпуса акустических систем TETRA
Серия TETRA с трапециевидным корпусом — это громкоговоритель, который можно использовать в различных программах озвучивания, такие как конференц-залы, вестибюли, образовательные учреждения и различные аудитории.
Серия TETRA предлагает четыре модели линейки разной мощности: 8 дюймов (130 Вт), 10 дюймов (160 Вт), 12 дюймов (300 Вт) и 15 дюймов (400 Вт). Для крепления установки можно использовать несколько точек крепления M10, предусмотрена также установка акустической системы на стойку или кронштейн с посадочным диаметром 35 мм.
Функциональные возможности и особенности
-
Широкий диапазон изменения диаграммы направленности
Oсобенностью акустических систем серии PENTA и HEXA является поворотный рупор, с ассиметричной диаграммой направленности, который фиксируется в одном из четырёх положений, различающихся на 90 градусов.
-
Высокое качество звучания
В линейке акустических систем используются динамики лучших мировых брендов, в сочетании с тщательно просчитанной конструкцией корпуса.
-
Удобный и лёгкий монтаж
Конструкция акустических систем предусматривает несколько вариантов установки и крепления: настольная или напольная установка, настенная установка с помощью кронштейна, установка на регулируемой по высоте стойке, а также подвесная установка с использованием монтажных точек и специального крепежа.
-
Данные для EASE
Программное обеспечение для моделирования звука EASE Focus, предлагаемое AFMG, популярно в качестве стандартного прикладного программного обеспечения в акустической промышленности. Можно смоделировать распределение звукового давления просто с помощью EASE Focus, и это одна из лучших систем в области акустического проектирования. Inter-M предоставляет данные о динамиках для EASE и EASE Focus.
Конструкция и основные принципы работы
Рис. Серия PENTA и HEXA
- 1 – монтажные точки
- 2 – ручка для переноски
- 3 – защитная решётка
- 4 – разъёмы Speakon
- 5 – поворотный рупор ВЧ
- 6 – громкоговоритель НЧ
- 7 – порт фазоинвертора

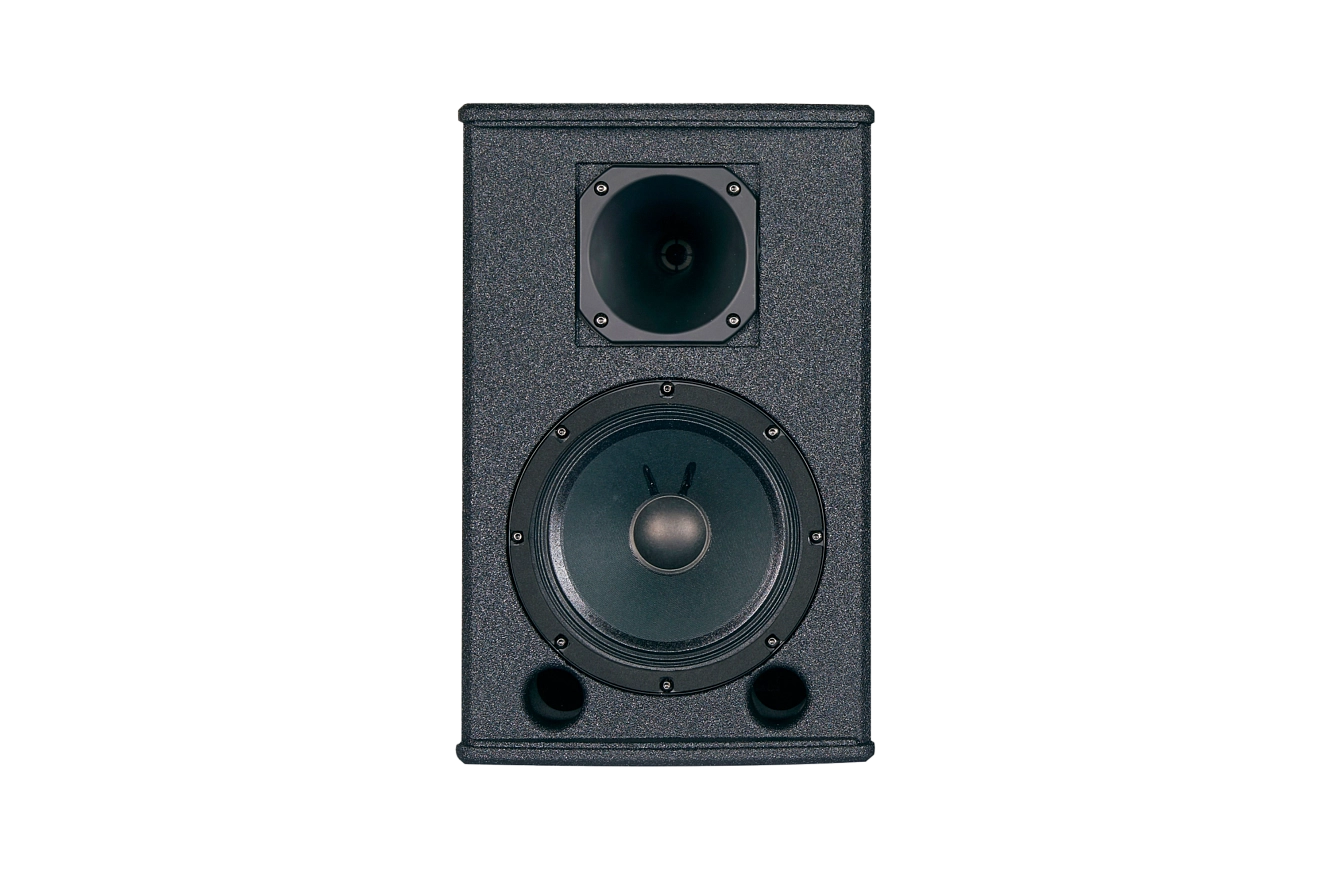

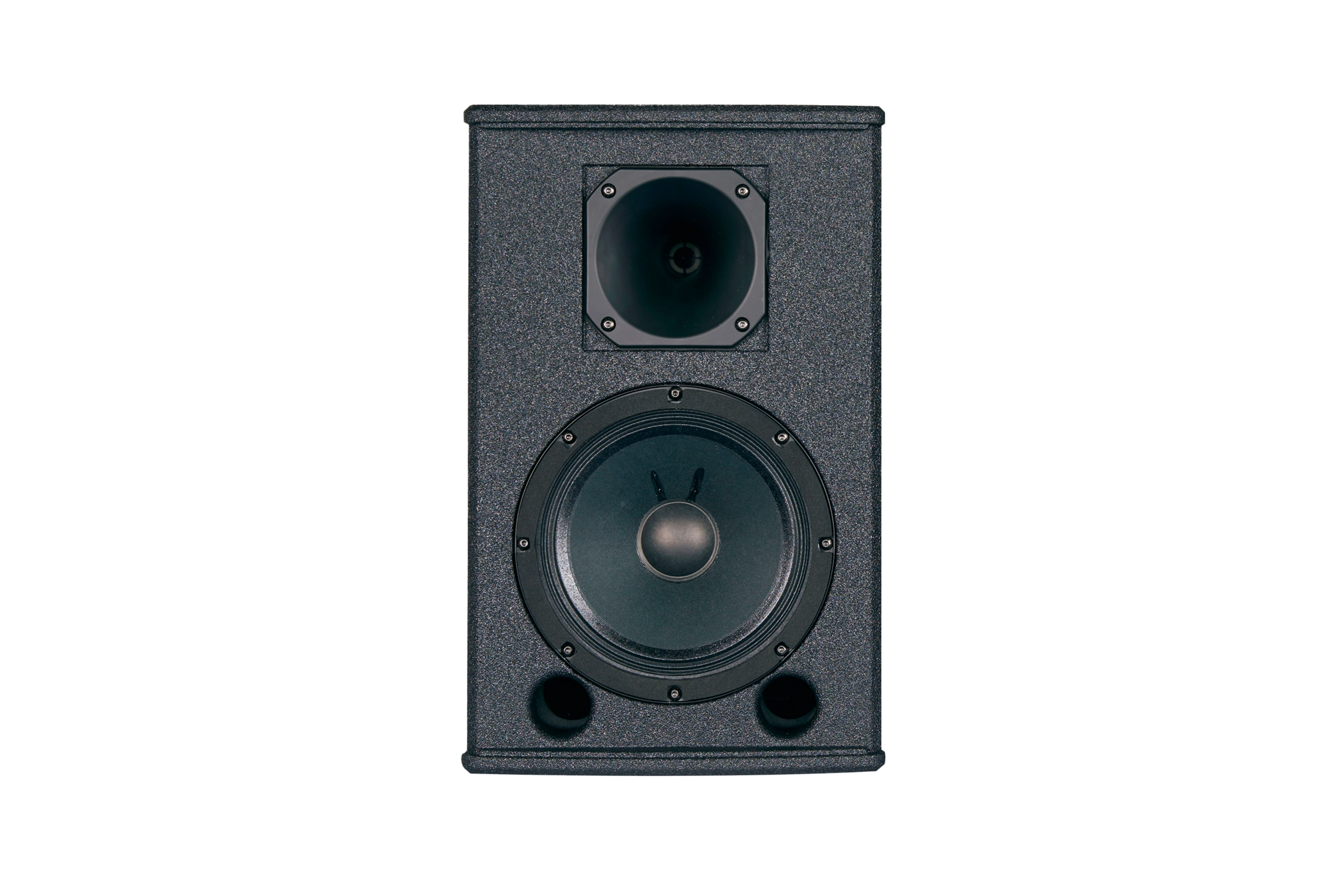

Рис. серия TETRA
- 1 – круглый рупор ВЧ
- 2 – громкоговоритель НЧ
- 3 – порт фазоинвертора
- 4 – монтажные точки
- 5 – ручка для переноски
- 6 – разъёмы Speakon
Серия PENTA
Асимметричный и поворотный рупор
с углом направленности по горизонтали от 70° (узкий) до 110° (широкий), и по вертикали от 30° (вверх) до 45° (вниз). Кроме того, поворотный рупор позволяет добиться точного охвата, независимо от того, установлен ли корпус горизонтально или вертикально.
2-полосная акустическая система высокой мощности
Серия PENTA представляет собой 2-полосную пассивную многоцелевую акустическую систему высокой мощности с титановым драйвером, который обеспечивает высокую производительность и мощные низкие частоты. Он может охватывать широкий диапазон частот, корпус изготовлен из березовой древесины премиум-класса толщиной 15 мм, и он чрезвычайно прочный, уменьшает внутренний резонанс и обеспечивает нужную производительность устройства. Компьютерная настройка корпуса обеспечивают ровную частотную характеристику, насыщенный бас и равномерное воспроизведение во всём диапазоне частот.
Данные для EASE
Программное обеспечение для моделирования звука EASE Focus, предлагаемое AFMG, популярно в качестве стандартного прикладного программного обеспечения в акустической промышленности. Можно смоделировать распределение звукового давления просто с помощью EASE Focus, и это одна из лучших систем в области акустического проектирования. Inter-M предоставляет данные о динамиках для EASE и EASE Focus.
Простая установка
Серия PENTA разработана для различных условий использования и может монтироваться на подвесе, напольной стойке, или настенном кронштейне, благодаря монтажным точкам и 35-мм установочному стакану. Корпус пятиугольной формы можно использовать в качестве монитора. Асимметричная рупорная система обеспечивает более точный охват аудитории, обеспечивая высокий качественный звук и чёткость.
Серия HEXA
Асимметричный и поворотный рупор
С асимметричным рупором с углом горизонтальной направленности от 70° (узкий) до 110° (широкий), и углом вертикальной направленности от 30° (вверх) до 45° (вниз), пользователь может точно охватить всю аудиторию. Кроме того, с помощью поворотного рупора можно добиться точного охвата независимо от того, установлен ли корпус горизонтально или вертикально. При использовании в качестве напольного сценического монитора можно добиться точного и полного охвата исполнителя и докладчика, воспроизведения музыкальных инструментов.
2-полосная пассивная компактная многоцелевая акустическая система
Серия HEXA, это 2-полосная пассивная акустика полного диапазона с высокопроизводительным низкочастотным динамиком, мощным титановым драйвером, который поддерживает широкий диапазон частот. Это энергонезависимый динамик, который может охватывать широкополосный сигнал, обладает высокой четкостью и может использоваться в различных условиях.
Кроссовер
Компьютерное моделирование настройки корпуса и пассивный кроссовер обеспечивают плавную частотную характеристику, чёткий отклик, богатые басы и равномерное воспроизведение.
Лёгкий монтаж и установка
Пользователь может установить серию HEXA на подвесе, напольной стойке, или настенном кронштейне, благодаря монтажным точкам и 35-мм установочному стакану. Корпус имеет коэффициент безопасности 10: 1 по стандарту ANSI и коэффициент безопасности 5: 1 для точки крепления, что обеспечивает большую безопасность и надежность.
Серия TETRA
2-полосная пассивная акустическая система для стационарного использования
Серия Tetra представляет собой 2-полосную пассивная акустическая система высокой мощности с титановым драйвером, который обеспечивает высокую производительность и мощные низкие частоты. Она может охватывать широкий диапазон частот
Круглый рупор
с диаграммой направленности 120° × 120°
Кроссовер
Компьютерное моделирование настройки корпуса и пассивный кроссовер обеспечивают плавную частотную характеристику, чёткий отклик, богатые басы и равномерное воспроизведение.
Лёгкий монтаж и установка
Пользователь может установить серию TETRA на подвесе, напольной стойке, или настенном кронштейне, благодаря монтажным точкам и 35-мм установочному стакану. Корпус имеет коэффициент безопасности 10:1 по стандарту ANSI и коэффициент безопасности 5:1 для точки крепления, что обеспечивает большую безопасность и надежность.
Технические характеристики
| Модель | TE08 | TE10 | TE12 | TE15 |
| Тип | 8" 2-полосная акустическая система | 10" 2-полосная акустическая система | 12" 2-полосная акустическая система | 15" 2-полосная акустическая система |
| Диапазон частот (±10dB) | 93Гц-18кГц | 71Гц-18кГц | 48Гц-18кГц | 54Гц-19кГц |
| Расчётная мощность (AES), Вт | 130 | 160 | 300 | 400 |
| Расчётная мощность (Peak), ВТ | 520 | 640 | 1 200 | 1 600 |
| Рекомендуемая мощность усилителя, Вт | 260 | 320 | 600 | 800 |
| Чувствительность (1Вт/1м), дБ | 93 | 95 | 94 | 95 |
| Максимальное звуковое давление, дБ | 120 | 123 | 125 | 127 |
| Ширина диаграммы направленности, гр | 120 x 120 | |||
| Номинальное сопротивление, Ом | 8 | |||
| Размер НЧ громкоговорителя, дюйм | 8 | 10 | 12 | 15 |
| Размер ВЧ громкоговорителя, дюйм | 1 | |||
| Рупор | Круглый рупор (квадратный контур) | |||
| Материал корпуса | 15-мм МДФ высокой плотности, полиуретановое покрытие | |||
| Разъёмы | 2 X SPEAKON(1+,1-) (Параллельные) | |||
| Подвесы/крепления | 6xM10 | 8xM10 | ||
| Вес, кг | 10,9 | 13,5 | 21,4 | 25,4 |
| Размеры (ШхВхГ), мм | 276×435×285 | 329x482x356 | 371x582x400 | 443x632x450 |
| Наименование | HE08 | HE10 | HE12 | HE15 |
|---|---|---|---|---|
| Тип | 8″ 2-полосная акустическая система | 10″ 2-полосная акустическая система | 12″ 2-полосная акустическая система | 15″ 2-полосная акустическая система |
| Диапазон частот (±10dB) | 95Гц-20кГц | 94Гц-20кГц | 51Гц-19кГц | 52Гц-20кГц |
| Расчётная мощность (AES), Вт | 200 | 250 | 400 | 500 |
| Расчётная мощность (Peak), ВТ | 800 | 1000 | 1600 | 2000 |
| Рекомендуемая мощность усилителя, Вт | 400 | 500 | 800 | 1000 |
| Чувствительность (1Вт/1м), дБ | 93 | 96 | 94 | 97 |
| Максимальное звуковое давление, дБ | 122 | 126 | 126 | 130 |
| Ширина диаграммы направленности, гр | 70 ° (узкий) — 110 ° (широкий) гориз. / 30 ° (вверх) — 45 ° (вниз) верт. | |||
| Номинальное сопротивление, Ом | 8 | |||
| Размер НЧ громкоговорителя, дюйм | 8 | 10 | 12 | 15 |
| Размер ВЧ громкоговорителя, дюйм | 1 | |||
| Рупор | Ассиметричный поворотный рупор | |||
| Материал корпуса | 15-мм МДФ высокой плотности, полиуретановое покрытие | |||
| Разъёмы | 2 X SPEAKON(1+,1-) (Параллельные) | |||
| Подвесы/крепления | 8xM10 | 12xM10 | ||
| Вес, кг | 13.5 | 17.1 | 26.4 | 31.5 |
| Размеры (ШхВхГ), мм | 260×410×260 | 330×480×330 | 380×570×380 | 450×640×450 |
| Модель | PE08 | PE10 | PE12 | PE15 |
|---|---|---|---|---|
| Тип | 8″ 2-полосная акустическая система | 10″ 2-полосная акустическая система | 12″ 2-полосная акустическая система | 15″ 2-полосная акустическая система |
| Диапазон частот (±10dB) | 63Гц-20кГц | 67Гц-20кГц | 61Гц-19кГц | 53Гц-20кГц |
| Расчётная мощность (AES), Вт | 250 | 300 | 500 | 600 |
| Расчётная мощность (Peak), ВТ | 1000 | 12000 | 2000 | 2400 |
| Рекомендуемая мощность усилителя, Вт | 500 | 600 | 1000 | 1200 |
| Чувствительность (1Вт/1м), дБ | 92 | 94 | 95 | 95 |
| Максимальное звуковое давление, дБ | 122 | 125 | 128 | 129 |
| Ширина диаграммы направленности по горизонтали (узкая сторона × широкая сторона), гр | 70×110 | |||
| Ширина диаграммы направленности по вертикали (сверху × снизу), гр | 30×45 | |||
| Номинальное сопротивление, Ом | 8 | |||
| Размер НЧ громкоговорителя, дюйм | 8 | 10 | 12 | 15 |
| Размер ВЧ громкоговорителя, дюйм | 1 | |||
| Материал корпуса | 15-мм фанера из балтийской берёзы, полиуретановое покрытие | |||
| Разъёмы | 2 X SPEAKON(1+,1-) (Параллельные) | |||
| Подвесы/крепления | 10xM10 | 12xM10 | ||
| Вес, кг | 11.9 | 15.35 | 23.48 | 29.05 |
| Размеры (ШхВхГ), мм | 268×450×258 | 307×490×289 | 355×572×338 | 425×644×403 |
Диаграммы
PE08
PE10
PE12
PE15
HE08
HE10
HE12
HE15
TE08
TE10
TE12
TE15
Схема применения
На представленной схеме видно, что акустические системы HE10, мощностью 500 Вт RMS каждая, расположены по восемь штук вдоль правой и левой стены зала. Оптимальная высота размещения акустических систем в небольших залах общего назначения — 5-7 метров над уровнем пола, это обеспечивает наиболее равномерное звуковое давление на зрительских местах (при ширине зала до 22 метров). Все громкоговорители HE10 парами подключены к аналоговым усилителям мощности V2-3000, работающим в параллельном режиме (моно, 2 канала). По обе стороны от портала сцены, на эстраде расположены два 15-дюймовых 1200-ваттных сабвуфера, нагруженных на один усилитель V2-5000, имеющий максимальную мощность 1000 Вт на канал при 8-омной нагрузке. Серия усилителей V2 располагает большим выбором мощностей, имеет отличную систему защиты и может похвастаться очень высокой надёжностью, не смотря на высокую выходную мощность.
Для озвучивания сцены выбраны PE10 в качестве сценических мониторов. Равномерная диаграмма направленности и пятиугольный корпус позволяет размещать эти акустические системы в любом положении при малом и среднем удалении от объекта озвучивания, а также без искажений передавать любой речевой или музыкальный сигнал артисту. Четыре сценических монитора парами нагружены на 2 канала усилителя V2-4000, работающего в стереорежиме.
Скачать документацию
PENTA – HEXA – TETRA
