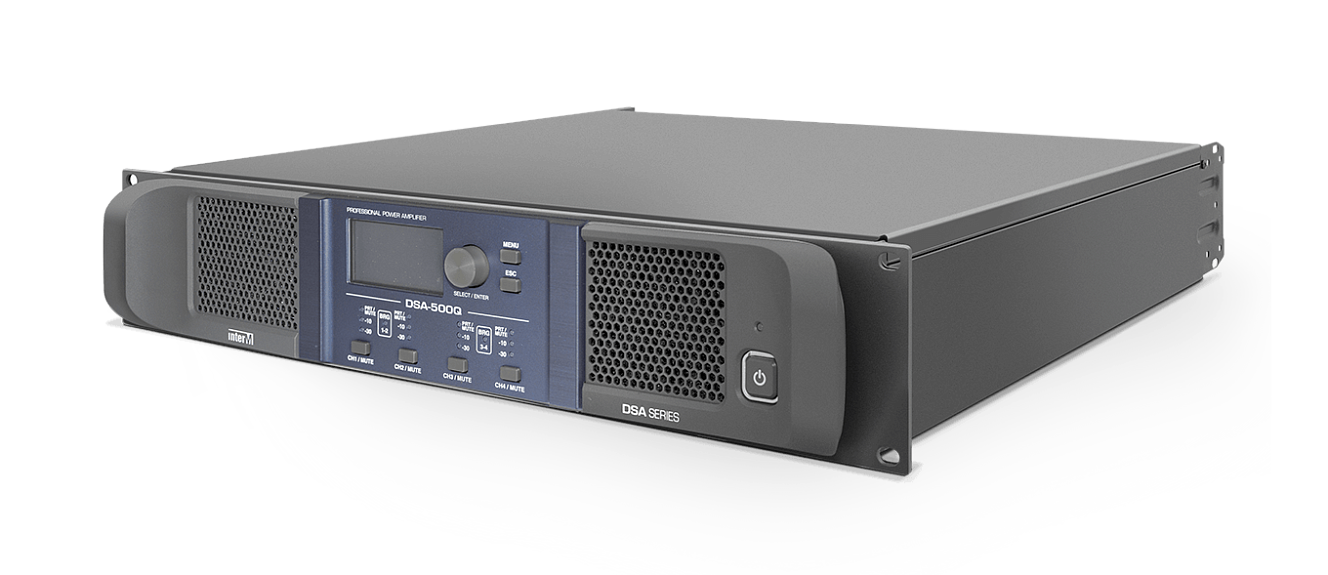

Цифровой усилитель мощности DSA-500Q, DSA-2000Q
Аудиосистемы любой сложности, нуждаются в большом количестве соединений между элементами. Это требует наличия длинных и дорогостоящих кабелей, каждый из которых отвечает всего лишь за один канал. Это делает систему тяжелой и громоздкой, а ее монтаж очень трудоемким. К тому же, шум является постоянным спутником подобных аналоговых аудиосистем.
Использование технологии Dante позволяет заменить многочисленные соединения одной компьютерной сетью, передавая звук в цифровом виде без потери качества. Поскольку маршрутизация осуществляется с помощью программного обеспечения, а устройства объединены в общую сеть, значительно упрощается корректировка параметров и управление коммутацией. Эта технология позволяет задействовать уже существующие сетевые компоненты, поскольку она совместима со стандартными Ethernet-коммутаторами и маршрутизаторами. Cигналы Dante могут сосуществовать с корпоративной компьютерной сетью, не вызывая проблем с ее пропускной способностью или передачей управляющих данных.
Функциональные возможности и особенности
-
Профессиональный усилитель класса D
Высокопроизводительный усилитель мощности класса D, использующий независимый импульсный источник питания на каждом канале звукоусиления.
- Цифровая обработка аудиосигнала
Встроенный процессор DSP позволяет выполнять широкий спектр функций цифровой обработки аудиосигнала: 8-полосный параметрический эквалайзер, 2 полочных фильтра, фильтры верхних и нижних частот, лимитер, линия задержки.
- Наличие 4-х независимых каналов
Наличие 4-х независимых каналов усиления позволяет строить на основе DSA500Q/2000Q стерео и квадрафонические системы системы.
- Высокая выходная мощность
Усилитель DSA-500Q обеспечивает номинальную выходную мощность до 800 Вт на канал при нагрузке 2 Ом, а DSA-2000Q – до 2000 Вт на канал при нагрузке 2 Ом.
- Технология Dante
Использование технологии Dante позволяет заменить многочисленные аналоговые соединения одной компьютерной сетью, передавая звук в цифровом виде без потери качества.
- Поддержка разнообразных источников аудиосигналов
Источниками аудиосигналов могут быть не только цифровые потоки DANTE, но и линейные аналоговые сигналы, подаваемые на соответствующие входы усилителя.
- Высокий КПД
Высокий КПД обуславливает низкое энергопотребление и тепловыделение.
- Одновременное управление несколькими усилителями через приложение для ПК
Приложение позволяет синхронизировать несколько удаленных усилителей с ПК и управлять ими одновременно посредствам графического интерфейса.
- Безлимитное количество сохраняемых профилей настроек
Внутренняя память усилителя позволяет сохранить 10 пресетов. Приложение для ПК позволяет сохранять неограниченное количество пресетов и с легкостью загружает их в устройство.
- Управление усилителем при помощи передней панели и ПК.
Легкое управление параметрами усилителя при помощи дисплея и энкодера на передней панели и с помощью специального программного обеспечения для ПК.
- Настройка задержки до 340 мс.
При настройке системы с несколькими громкоговорителями, можно установить значение задержки звука до 340 мс.
- Отсутствие специальных требований к сетевому оборудованию.
Усилитель мощности DSA-500/2000Q, как и любое другое DANTE-устройство, может быть подключен к локальной сети, развёрнутой на стандартном сетевом оборудовании.
Описание работы
Упрощённый принцип передачи звукового сигнала по Dante протоколу показан на рисунке. Звуковой аналоговый сигнал от источника поступает на конвертер, где преобразуется в цифровой по Dante протоколу. Далее сигнал в цифровой форме передаётся через сеть Ethernet на принимающий конвертер, где сигнал конвертером преобразуется обратно в аналоговый, затем усиливается и поступает на акустическую систему.
Dante протокол предоставляет возможность передавать до 512 двунаправленных аудиоканалов в сети Ethernet, используя широкодоступные и более дешевые CAT-5 или CAT-6 кабели.
Простая маршрутизация и автоматическое обнаружение делает легким расширение аудиосистемы при добавления новых устройств, а минимальные задержки и отсутствие шумовых помех, вызванных длинными акустическими кабелями, значительно улучшают качество звука.
Компания Inter-M представила новую серию цифровых усилителей мощности, поддерживающих технологию Dante и предназначенных для применения в распределенных системах профессионального озвучивания. Усилители DSA-500Q/2000Q, благодаря использованию импульсного блока питания, обладают высоким КПД, малой массой и габаритами, а также повышенной надежностью и сроком службы устройства. Использование IP-сети позволяет передавать аудиосигнал на большие расстояния, осуществлять дистанционный контроль и управление как одним, так и группой усилителей. Благодаря применению протокола Dante достигается передача и воспроизведение аудиосигнала без потери качества, с минимальной задержкой и высокоточной синхронизацией при приеме.
Конструкция и основные принципы работы

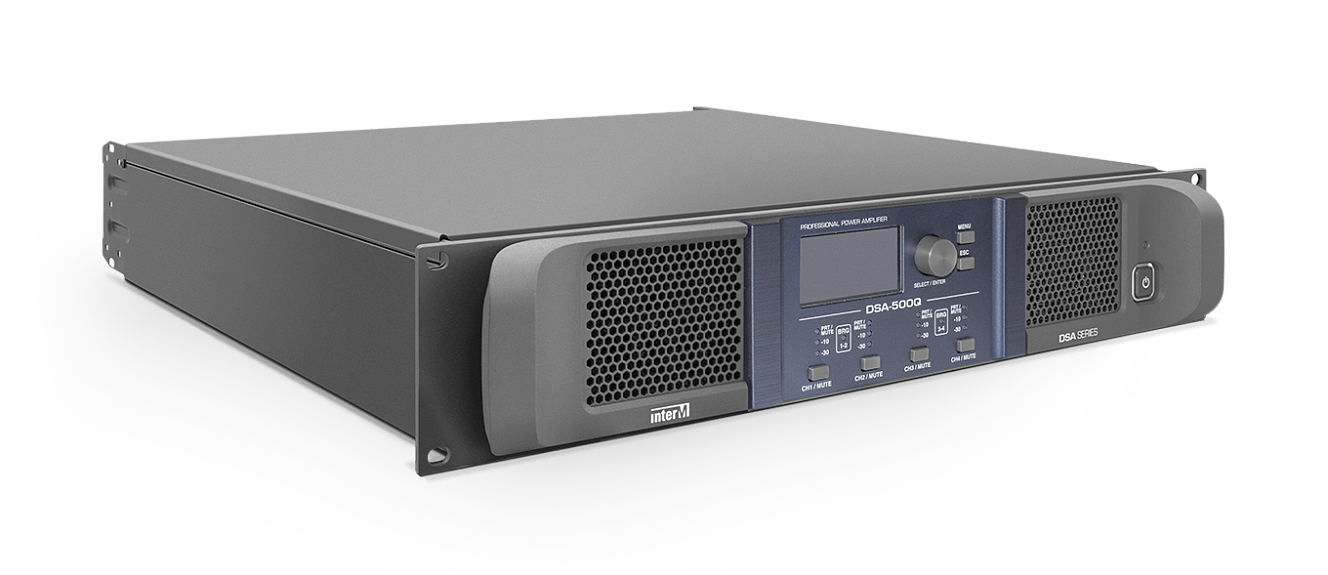

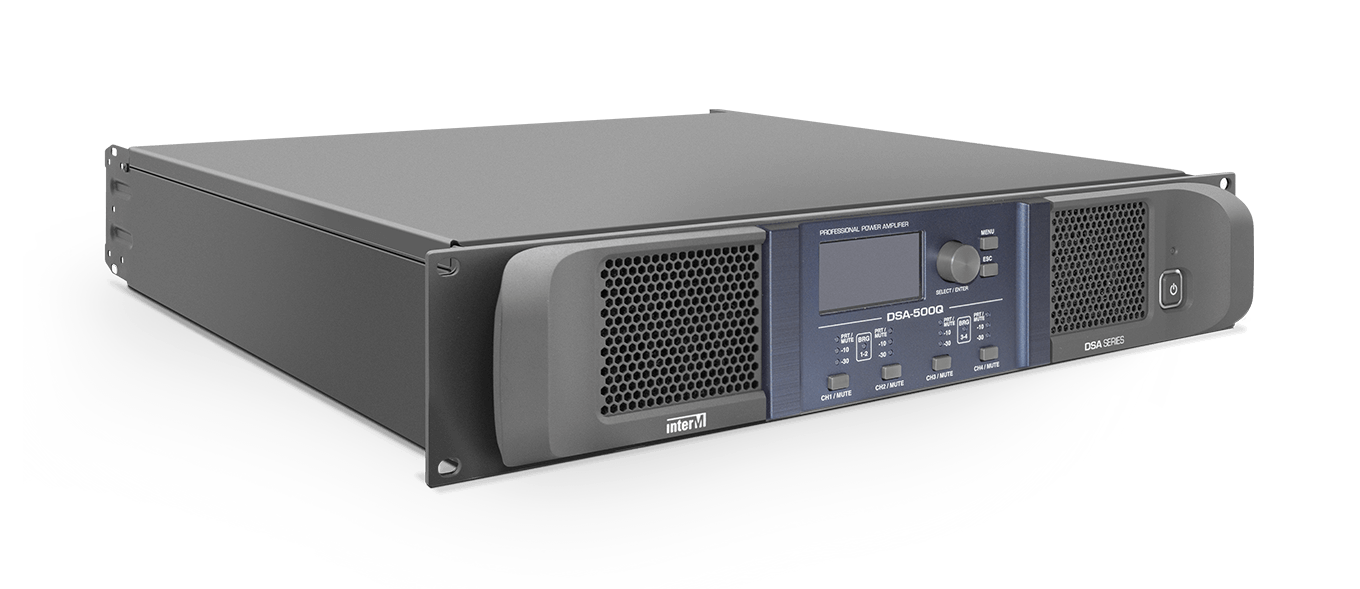

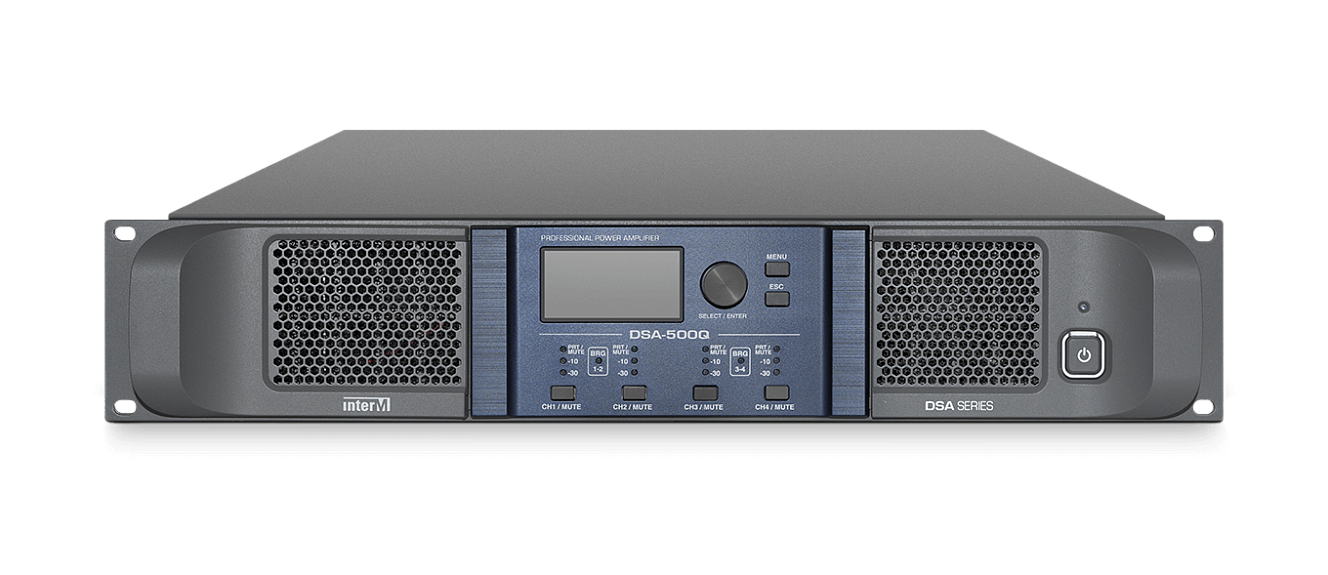

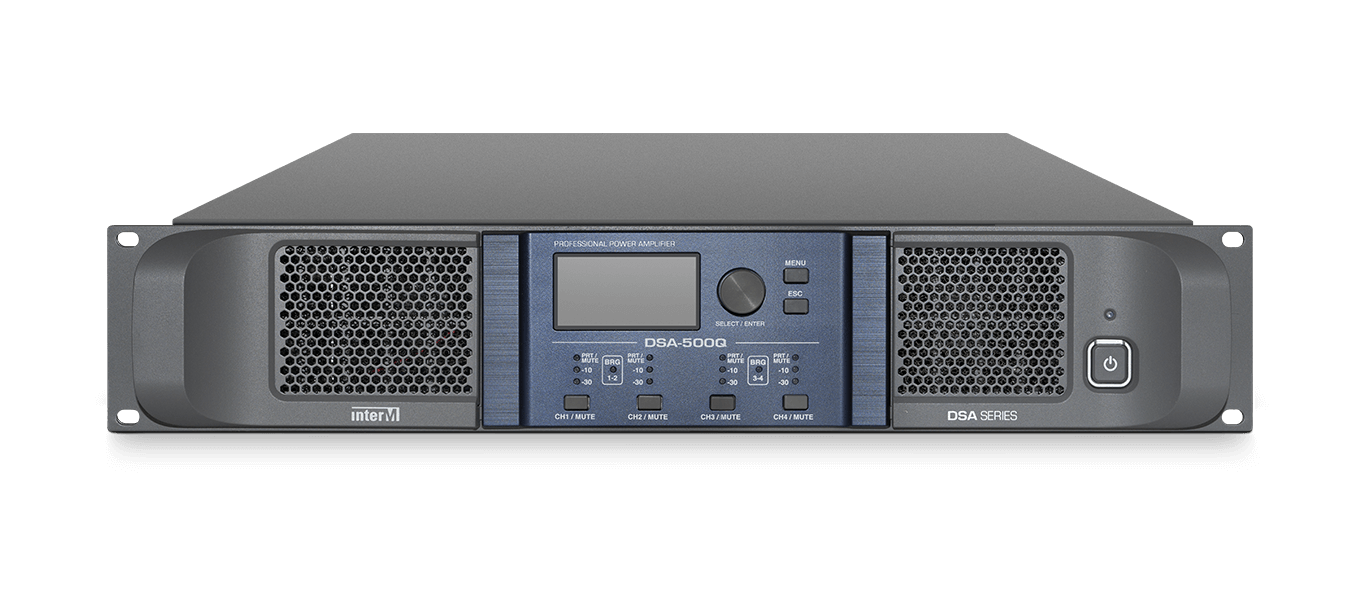

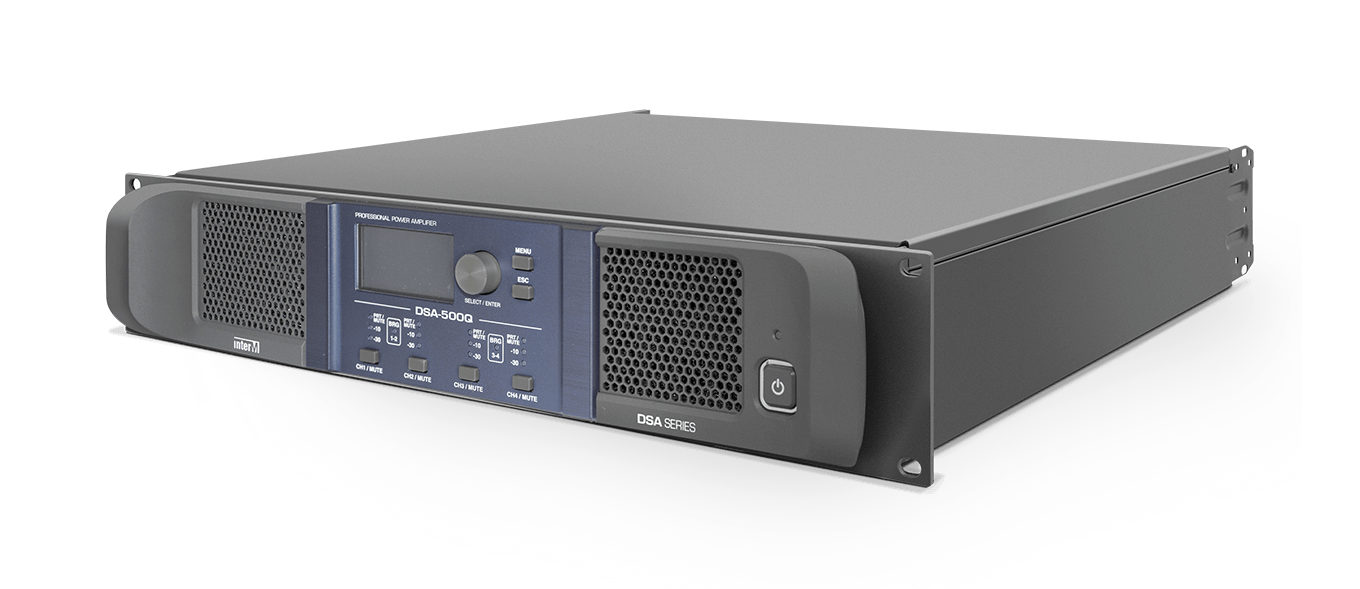

Рис. 1. Передняя панель DSA-500Q / 2000Q
- 1 – Отверстия для вентиляции
- 2 – Светодиодный дисплей
- 3 – Селектор выбора/ввода
- 4 – Кнопка включения / выключения питания с индикатором
- 5 – Индикаторы уровня сигнала, режима защиты
- 6 – Кнопки входа в настройку громкости
- 7 – Индикатор работы в мостовом режиме

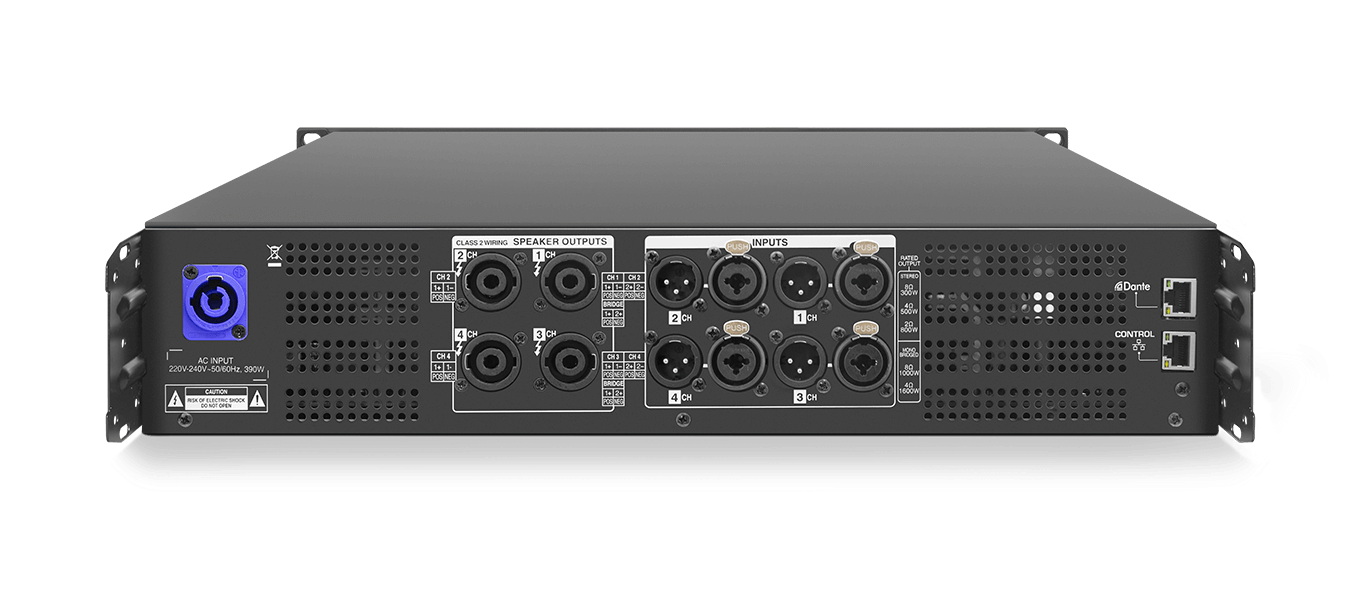

Рис. 2. Задняя панель DSA-500Q / 2000Q
- 1 – Разъем для сетевого кабеля POWER-CON
- 2 – Отверстия для вентиляции
- 3 – Вход Ethernet для приема аудиопотоков Dante
- 4 – Вход Ethernet для настройки (WAN)
- 5 – Выходные разъемы Speakon
- 6 – Входы XLR
DSA-500Q/2000Q имеют 4 независимых канала звукового усиления. При нагрузке 2 Ом, DSA-500Q обеспечивает номинальную выходную мощность до 800 Вт на канал, а DSA-2000Q – до 2000 Вт. Выходы каждого канала выполнены в виде 4-х контактных разъемов SPEAKON.
Усилитель мощности способен принимать до 4 цифровых аудиопотоков Dante. В дополнение к цифровым потокам допускается подключение до 4 аналоговых источников. Для каждого канала усиления можно назначить любой источник сигнала из вышеперечисленных.
Применение технологии Dante позволяет добиться наивысшего качества приема аудиосигналов по сетям Ethernet c задержкой менее 1 мс и точной синхронизацией. В качестве устройства, передающего цифровой аудиопоток, может выступать любое оборудование, поддерживающее технологию Dante, например DAC-288 или DAC-122. Унифицированность DANTE позволяет использовать в качестве передающего устройства оборудование сторонних производителей, поддерживающее эту технологию. При покупке специализированной утилиты Dante Virtual Soundcard от компании Audinate, появляется возможность задействовать в качестве источника звука персональный компьютер. Усилитель имеет 2 входа Ethernet. Один служит для приема аудиопотоков Dante. Второй вход позволяет выполнить настройку параметров и управлять работой усилителя удаленно через web-интерфейс.
Встроенный в усилитель процессор DSP обеспечивает выполнение всевозможных функции по цифровой обработке аудиосигнала: два 8-полосных параметрических эквалайзера, фильтр-кроссовер, фильтры верхних и нижних частот, лимитер и линия задержки.
Параметрический эквалайзер включает в себя 8 полос с возможностью изменения частоты, добротности, величины подъема и завала. В приложении DSA-RemoteControl, параметры можно корректировать на самой диаграмме эквалайзера изменением положения точек с номерами полос при помощи компьютерной мыши. Это значительно упрощает частотную коррекцию сигнала. Каждая из 8ми полос эквалайзера помимо параметрического режима, может выступать в качестве фильтра низких или высоких частот.
Фильтр-кроссовер выполняет две функции в зависимости от режима работы входных каналов. Если выбраны режимы: Dual Mono, Bridge и Stereo, он выступает в качестве фильтра низких и высоких частот. В режимах Bi-Amp1 и Bi-Amp2, он превращается в кроссовер с настраиваемой частотой раздела. Разделение сигнала на частотные полосы при помощи кроссовера осуществляется фильтрами следующих типов: Линквица-Райли, Бесселя или Баттерворта, главным отличием которых является разная крутизна обрезки частот.
Для динамической обработки выходного сигнала в усилителе применяется лимитер, минимальная величина порога срабатывания которого равняется -25 дБ.
На передней панели устройства расположен светодиодный дисплей, отображающий текущее состояние и уровень громкости каналов. Вместе с энкодером он используется для навигации по внутреннему меню усилителя при настройке оборудования. Более детальную коррекцию параметров удобнее осуществлять при помощи специализированной бесплатной утилиты DSA-RemoteControl от компании Inter-M. После синхронизации с устройством приложение позволяет корректировать параметры через графический интерфейс в реальном времени. С помощью DSA-RemoteControl можно сохранять на ПК неограниченное количество пресетов усилителя, и управлять удаленно несколькими устройствами одновременно.
Существует несколько режимов работы каналов усилителя:
- Dual Mono - две пары каналов работают в моно-режиме, и каждый канал имеет отдельную независимую настройку модулей обработки сигнала.
- Stereo - две пары каналов работают в стерео-режиме и имеют общие настройки модулей обработки.
- Bi-Amp - предназначен для включения акустических систем с раздельным подключением НЧ и ВЧ драйверов.
- Bridge - мостовой режим. Каждая пара каналов работает на усиление одного источника сигнала. Два канала работают как один, более мощный канал усиления.
Технические характеристики
| Наименование | DSA-500Q | DSA-2000Q | |
|---|---|---|---|
| тип усилителя | цифровой (класс D) | ||
| количество каналов | 4 | ||
| номинальная выходная мощность на канал, ВТ: |
8 Ом | 300 | 1 200 |
| 4 Ом | 500 | 2 000 | |
| 2 Ом | 800 | 2 000 | |
| мост, 8 Ом | 1 000 | 4 000 | |
| мост, 4 Ом | 1 600 | 4 000 | |
| чувствительность входов, дБв | +4 | +10 | |
| отношение сигнал/шум, дБ | более 100 | ||
| коэффициент нелинейных искажений, % | менее 0,5 | менее 0,7 | |
| диапазон частот ( ± 3 дБ), Гц | 20...20 000 | ||
| напряжение питания (50 Гц), В | 220 | ||
| разрядность DSP процессора | 32-бит с фиксированной точкой (8.24) | ||
| разрядность ЦАП, АЦП | 24 бит, частота дискретизации 48 кГц | ||
| диапазон рабочих температур, влажность | -10°...+40° С / 0%...90% | ||
| потребляемая мощность (1/8 Pном), Вт | 390 | 700 | |
| напряжение питания (50 Гц), В | 230 | ||
| масса (нетто), кг | 10,48 | 11,79 | |
| габаритные размеры (ШхВхГ), мм | 482х88х420 | ||
Схема применения
Двухканальная профессиональная (стереофоническая) система звукоусиления включает в себя 4 акустических модуля CLA-5K и 2 сабвуфера CLA-15SK, благодаря которым обеспечивается широкий диапазон воспроизводимых частот: 39...20000 Гц.
Модули CLA-5K линейного массива воспроизводят сигналы высоких, средних и частично низких частот в диапазоне 120...20000 Гц. Высокочастотный громкоговоритель (HI) и два громкоговорителя (MID), воспроизводящие средние частоты и часть низкочастотного диапазона, подключаются через контакты одного из двух разъёмов Neutrik NL4. Дублирующие друг друга разъёмы позволяют комфортно выполнить параллельное подключение нескольких акустических модулей к одному выходу усилителя мощности. Низкочастотные сигналы (SUB) в диапазоне 39...120 Гц воспроизводит сабвуфер CLA-15SK.
Источником сигналов для системы профессионального озвучивания является микшерный пульт Интер-М MX1646D, оснащенный 8-мью моно-входами и 4мя стерео-входами. Пульт также обладает встроенным процессором эффектов, что расширяет возможности обработки звука.
Аналоговый сигнал с мастер-шины микшера MX1646D поступает на cетевой аудиоконтроллер DAC-122, который преобразует аналоговые аудиосигналы в цифровую форму и передает сформированные пакеты данных на усилители мощности DSA-500Q по Ethernet-сети. С помощью компьютера, подключенного в ту же сеть, при помощи матричной системы приложения «Dante Controller» от компании Audinate осуществляется маршрутизация звуковых потоков. ПО автоматически определяет все подключенные в сеть устройства, поддерживающие протокол Dante, и дает возможность при помощи наглядной матрицы произвольно соединять входы и выходы устройств. Для удаленного мониторинга звуковой системы на персональном компьютере установлено приложение DSA-RemoteControl, которое синхронизируется с усилителями DSA-500Q и позволяет управлять их параметрами. Так как каждый усилитель DSA-500Q имеет два входа Ethernet с различными функциями, осуществляемыми посредством одной сети, в схеме задействован 8ми портовый сетевой коммутатор RNS-008T.
DSA-500Q производят обратное цифро-аналоговое преобразование и усиление сигнала. К одному из усилителей, оба канала которого работают в режиме Bi-Amp, подключено 4 модуля CLA-5K. В этом режиме исходный сигнал обрабатывается с помощью кроссовера, а выходные каналы осуществляют функцию раздельного подключения НЧ и ВЧ драйверов. Каждая пара каналов второго усилителя DSA-500Q работает в мостовом режиме. Это позволяет объединить их в один более мощный для усиления подключенных к нему двух сабвуферов CLA-15SK. Входной сигнал при этом обрабатывается встроенным фильтром низких частот усилителя DSA-500Q, что позволяет выделить полезный для данного громкоговорителя диапазон.
Данная схема обладает суммарной выходной мощностью 2840 Вт, и благодаря внутренней цифровой обработке аудиосигнала усилителями DSA-500Q, что даёт возможность точно подобрать рабочий диапазон для каждого звукового излучателя, а также избежать искажения выходной амплитудно-частотной характеристики звука.
