Цифровые процессоры AFSP-088 и AFSP-188
Линейка высококачественных звуковых цифровых процессоров от компании AFFA пополнилась моделями AFSP-088 и AFSP-188. Серию AFSP отличает оптимальное соотношение цены и качества, а также передовая технология передачи звука по сети Dante (для AFSP-188).
Цифровые звуковые процессоры AFSP-088 и AFSP-188 применяются в системах профессионального озвучивания для обработки и маршрутизации аудиосигналов и позволяют производить точную настройку звучания акустических систем. Еще одно назначение — медиаматрица для конференций с возможностью подключения ptz-камеры и восьми микрофонов.
Функциональные возможности
-
8-канальный аналоговый аудиовход, 8-канальный аналоговый
аудиовыход
Переключение микрофонного и линейного входа. Аналоговый вход разделен на линейный и микрофонный. Для микрофонного входа можно выбрать девять уровней чувствительности (0-40 дБ) и включение фантомного питания 48 В для конденсаторных микрофонов.
-
Матричное микширование каналов
Свободная матрица каналов позволяет реализовать любой художественный и технический замысел по смешению сигналов.
-
32-битный высокопроизводительный цифровой процессор
Реализует качественную обработку звуковых сигналов по многим параметрам. Основные функции обработки сигнала: 31-полосный PEQ параметрический эквалайзер на входе, 10-полосный PEQ на выходе, шумоподавитель входного сигнала, подавитель обратной связи, фильтры верхних и нижних частот (ФВЧ и ФНЧ Баттерворда, Бесселя и Линквица-Райли), компрессор и лимитер выходного сигнала, инвертирование фазы сигнала, задержки сигнала на входе и выходе.
-
Подача тестовых сигналов
Тестовые сигналы служат правильной настройке амплитудно-частотной характеристики оборудования. Тестовый сигнал может быть выбран как «синусоидальная волна», «розовый шум» и «белый шум».
-
Сохранение настроек в виде шаблонов (пресетов)
Любую совокупность настроек процессора можно сохранить в памяти устройства или экспортировать на ПК. Это дает возможность быстро переходить от одного сценария озвучивания к другому.
-
Функция автоматического микширования
Микширование в режиме «gain sharing» (компромиссный) позволяет поддерживать постоянный уровень сигнала при работе нескольких микрофонов и уменьшить совокупный уровень шумов от микрофонов, защищает от гребенчатого фильтра – ухудшения разборчивости речи при попадании звука на рядом стоящие микрофоны. Приоритизация каналов позволяет сделать выбранный микрофон более громким в миксе по отношению к другим.
-
Объединение одинаковых процессоров в группы
Предназначено для общего управления характеристиками большого количества каналов в крупных проектах.
-
Функция управления PTZ-видеокамерой
Программное обеспечение позволяет управлять PTZ-камерой как в ручном, так и в автоматическом режиме. Реализована функция автоматического наведения поворотной камеры при появлении сигнала с микрофона.
-
Поддержка протокола Dante
AFSP-188 поддерживает протокол Dante (4 входа/4 выхода), что позволяет передавать звуковой цифровой сигнал по локальным IP-сетям без задержки и ошибок. Четыре поддерживаемых канала Dante позволяют использовать один кабель «витая пара» категории 5Е вместо четырех линейных кабелей. Возможно подключение резервной линии передачи сигналов для проектов, требующих высокой надежности трансляции.
-
Интерфейс GPIO
Восемь свободно назначаемых входов/выходов используются для получения сигналов управления сценариями работы процессора от внешних устройств или для передачи сигналов управления внешним устройствам при изменении назначаемых параметров процессора. Интерфейс дает возможность подключить процессор к системе пожарного оповещения.
-
Интерфейсы RS232 и RS485
Используются для управления видеокамерой и подключения внешней панели управления процессором.
-
Управление настройками процессора через ПК
Цифровая обработка звуковых сигналов, маршрутизация каналов, сохранение и вызов шаблонов, управление внешними устройствами, сетевая маршрутизация производятся через интуитивно понятный интерфейс ПО Mconsole и Dante Controller (для AFSP-188). Подключение к ПК производится по сети Ethernet или через провод USB.
Конструкция

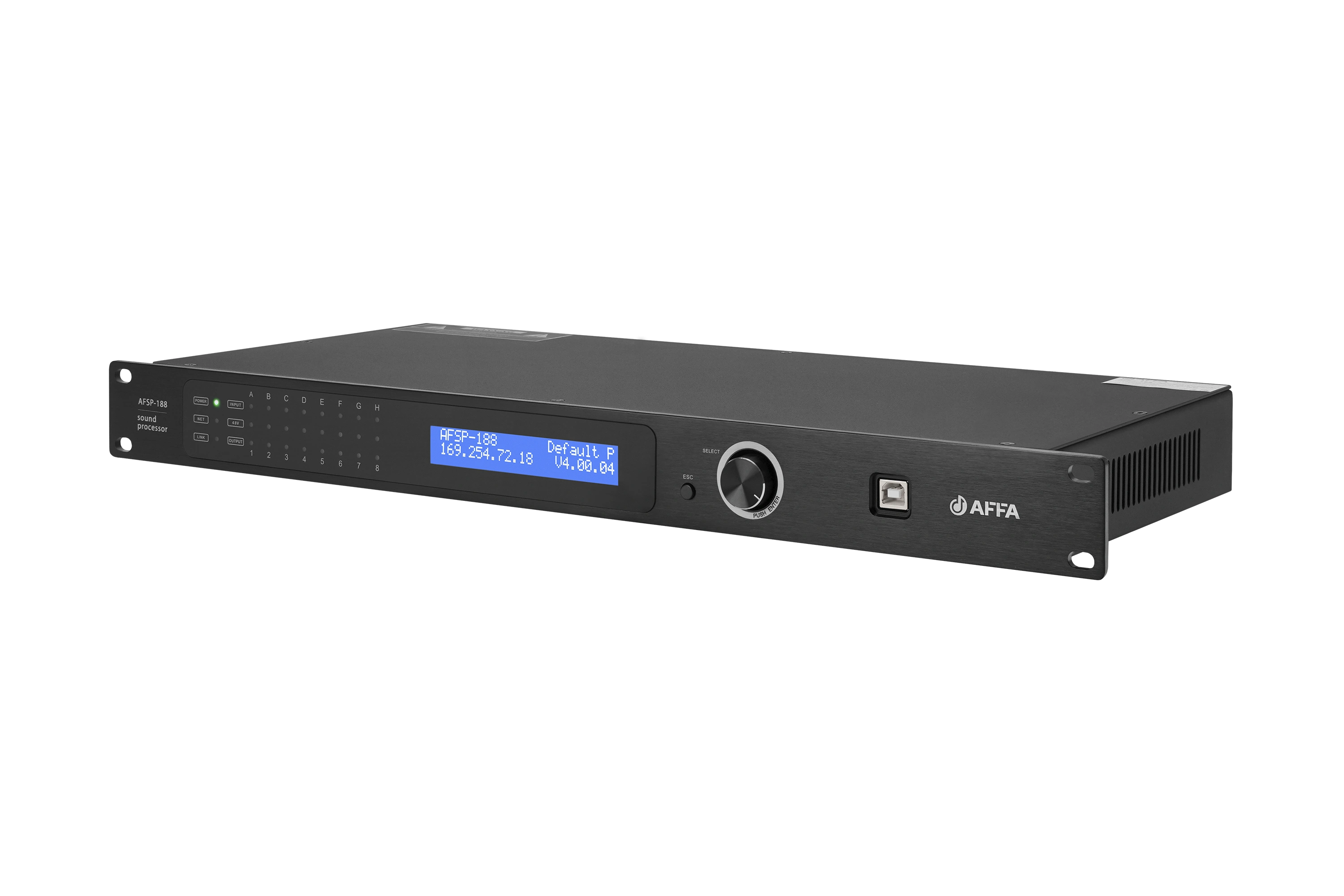

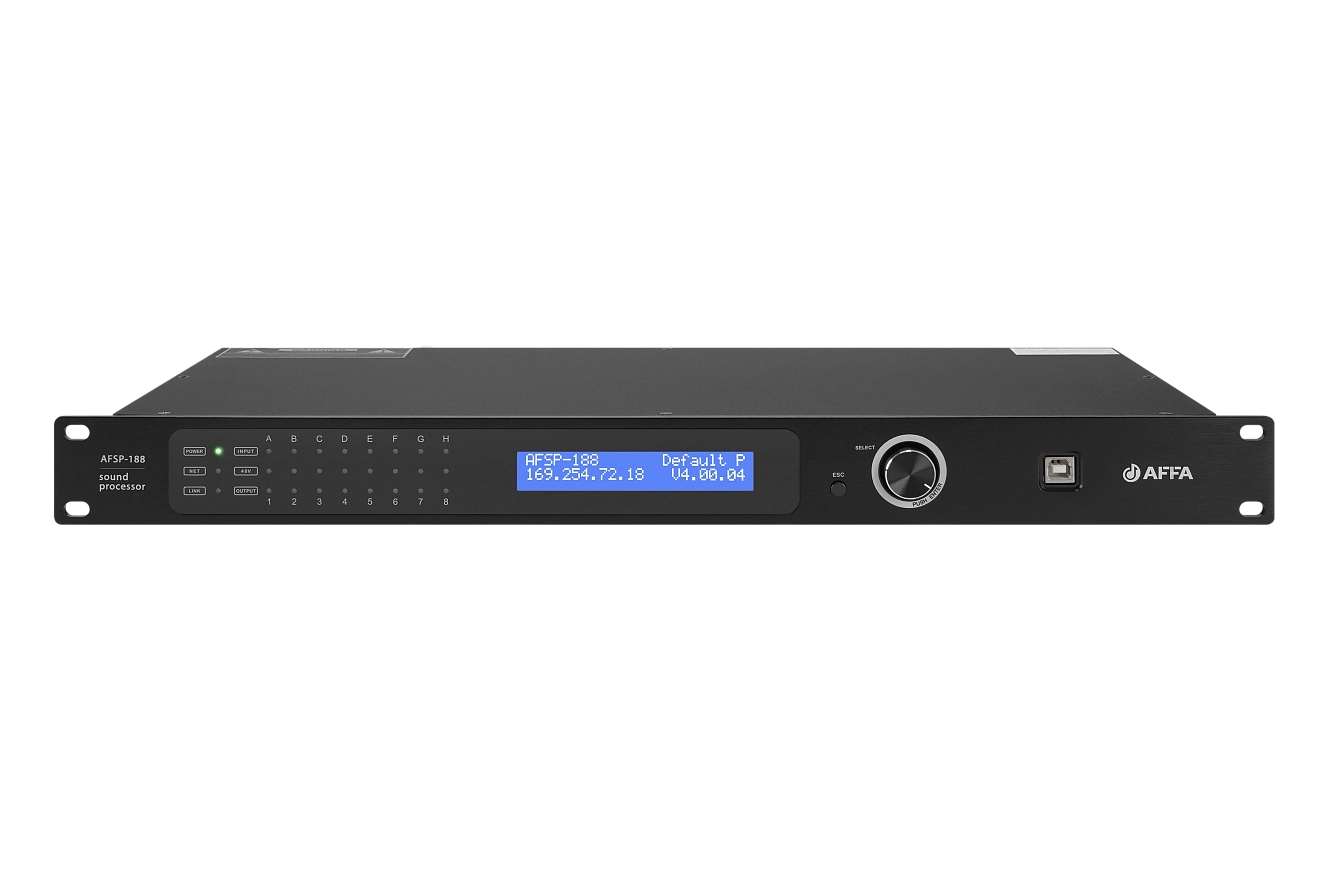

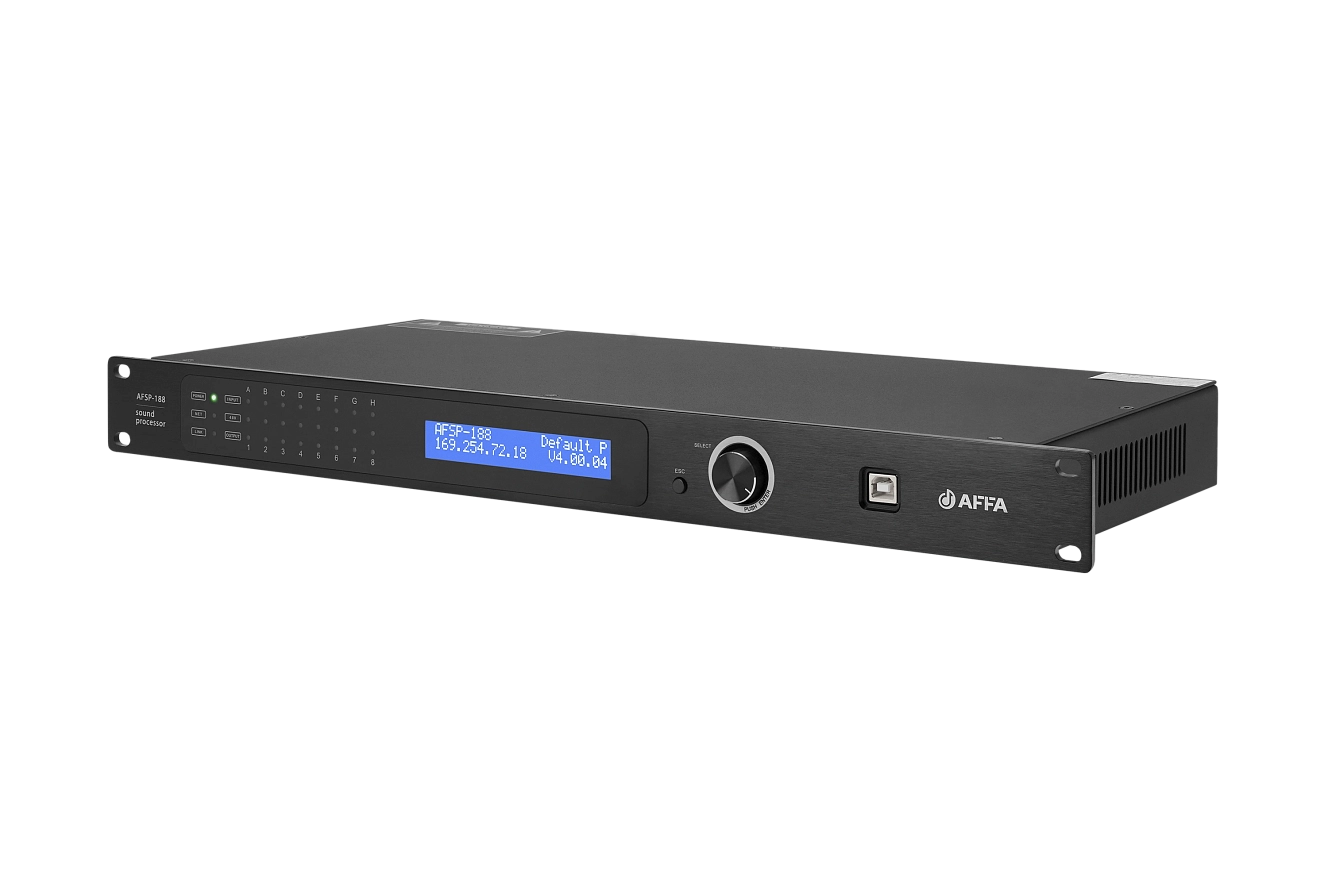

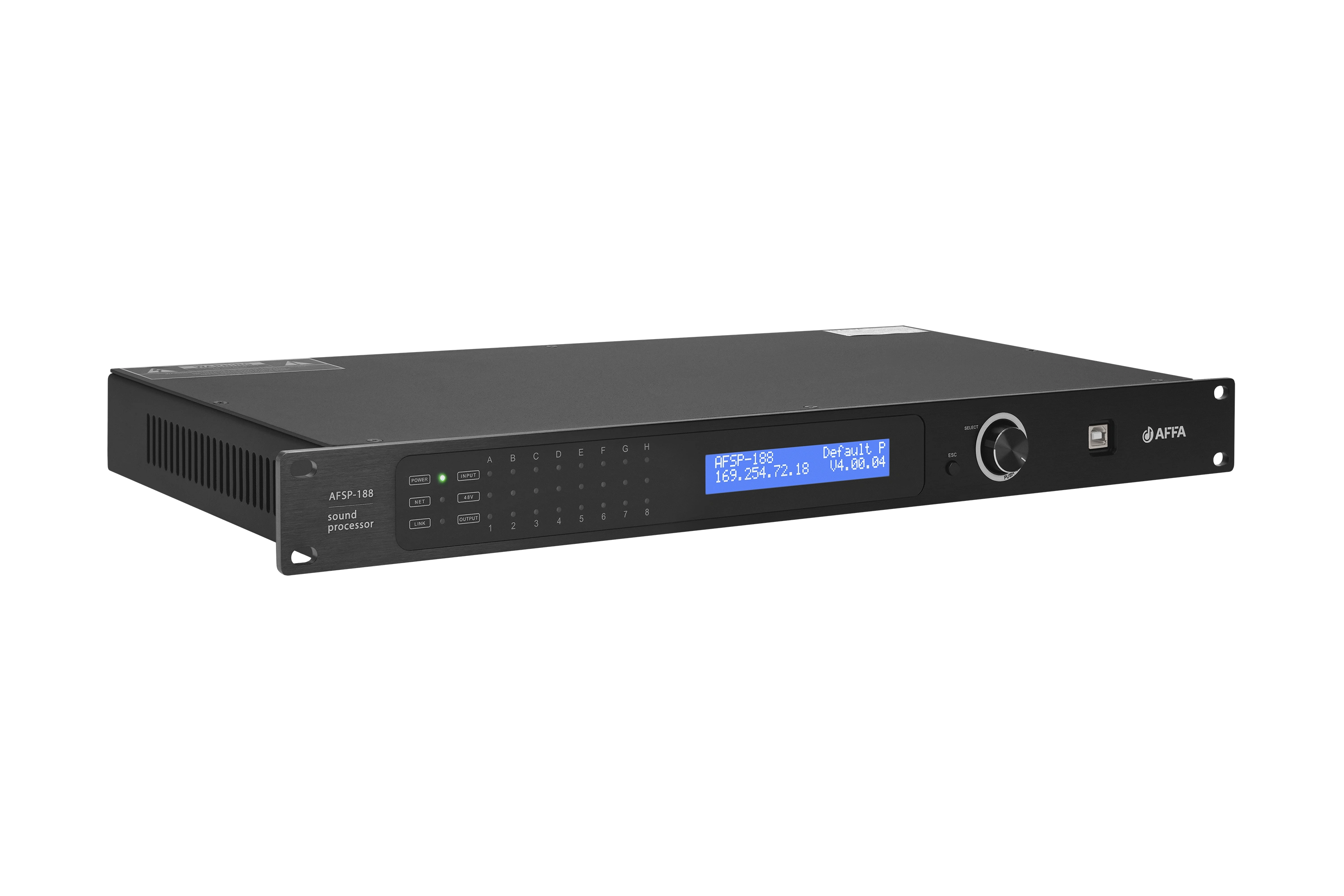

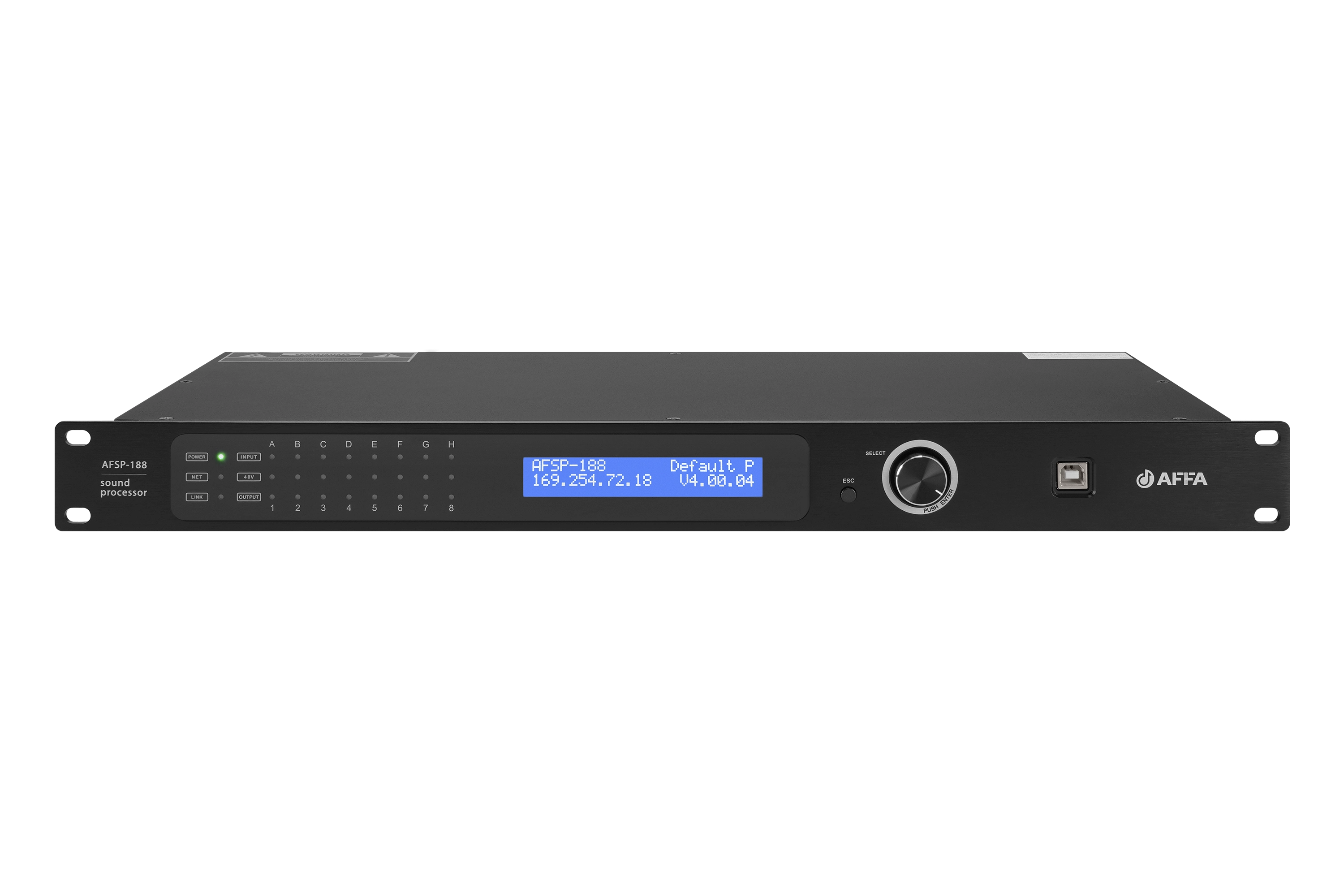

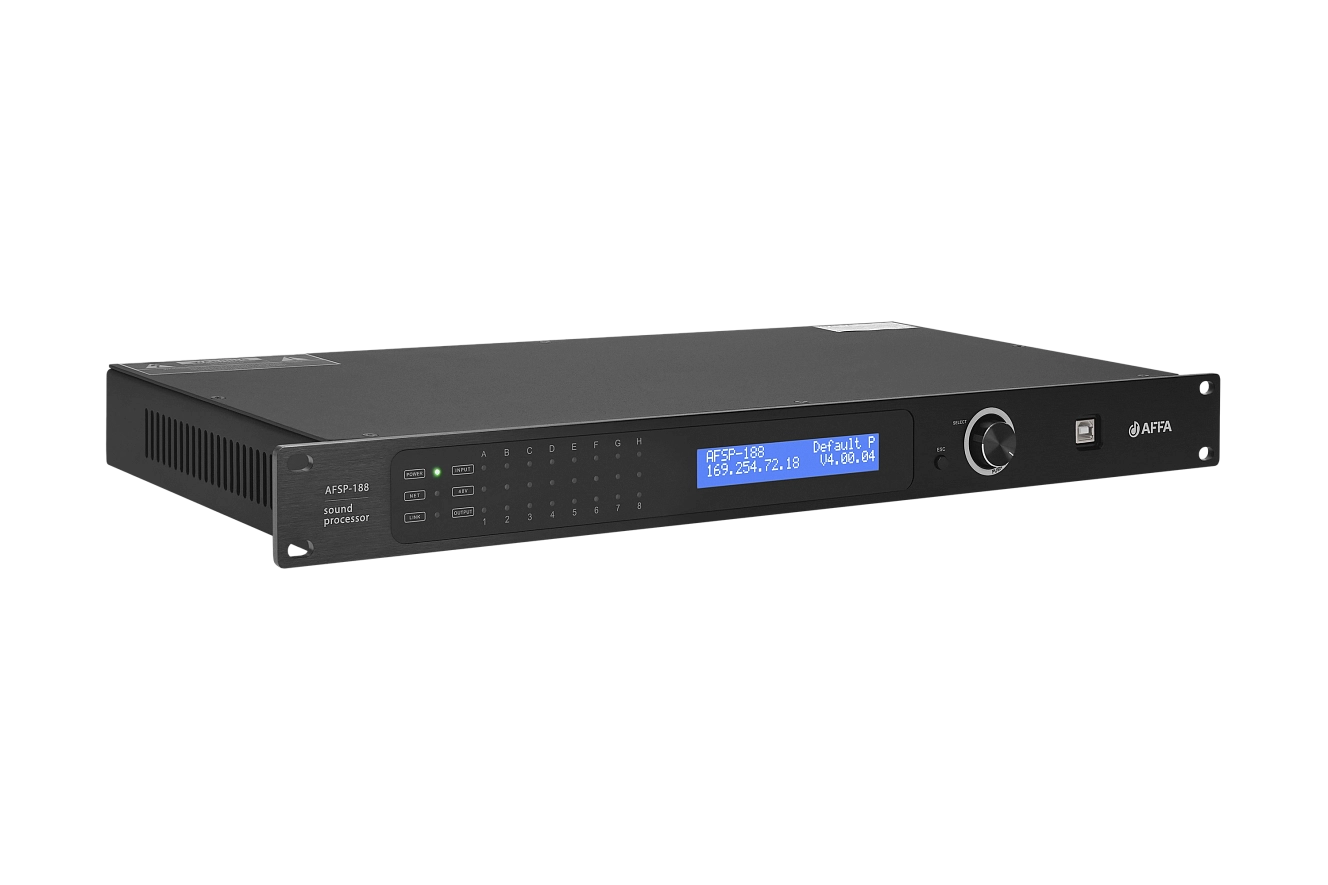

Цифровой процессор представляет собой высокотехнологичное изделие в металлическом корпусе высотой 1 юнит, предназначенное для установки в 19-дюймовый аппаратный шкаф или для настольного размещения, с органами управления и индикации на лицевой панели и разъемами питания, входов и выходов на задней панели. Также на передней панели находится гнездо USB-B для подключения к персональному компьютеру.

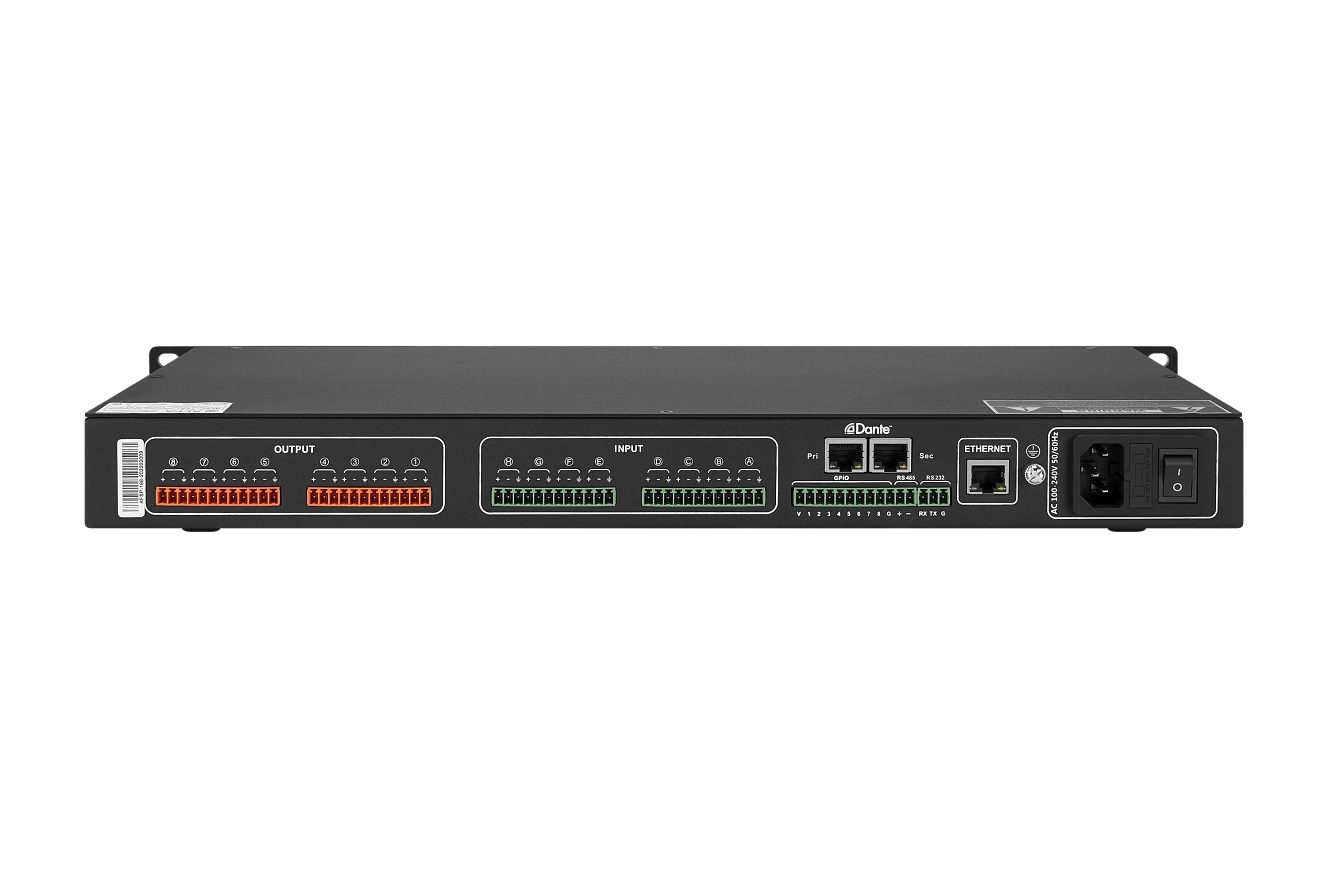

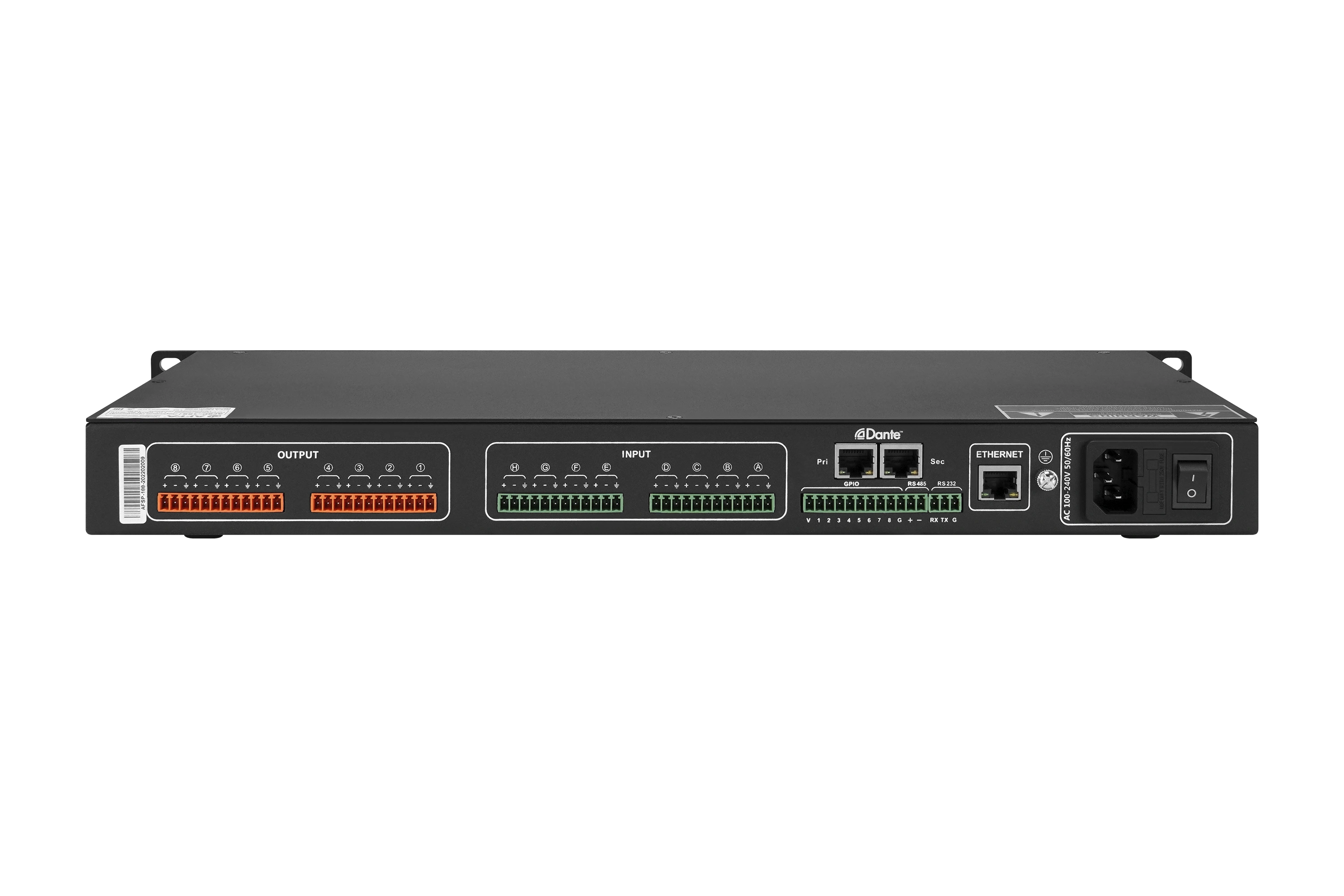

Восемь выходных каналов с разъемами типа Euroblock. Подключаются как симметрично, так и не симметрично.
Восемь входных каналов с разъемами типа Euroblock. Подключаются как симметрично, так и не симметрично
Восемь разъемов ввода/вывода общего назначения в форм-факторе Euroblock.
Наличие двух LAN-портов обеспечивает резервирование каналов обмена данными по сети Ethernet, что повышает надежность передачи информации между контроллерами, а также другими устройствами, поддерживающими аудиопротокол Dante. При обнаружении ошибки обмена данными через первичную сеть сетевой контроллер автоматически переходит на использование вторичной сети.
Служит для подключения панели управления.
Служит для подключения поворотной видеокамеры.
Служит для подключения к ПК с программным обеспечением MConsole для настройки и маршрутизации.
Разъем для подключения провода заземления к устройству.
Предохранитель стеклянный цилиндрический плавкий 3А, 250В предназначен для защиты оборудования от скачков тока и напряжения.
Благодаря технологии plug and play (PnP) аудиопроцессор не требует специальной сетевой настройки. Для интеграции устройства в локальную сеть достаточно соединить его патч-кордом с LAN-портом PRIMARY или SECONDARY.
Программное обеспечение
Программное обеспечение MConsole для AFSP-088/AFSP-188 поставляется в комплекте со звуковым процессором и позволяет управлять всеми его функциями с ПК. Программа удобна тем, что поддерживает управление нескольких моделей AFFA: AFSP-148, AFSP-088, AFSP-188, AFSP-016, AFDC-144, AFDA-500D, AFDA-1600Q.
Процессор имеет фиксированную архитектуру — все элементы обработки жестко закреплены в определенной последовательности. Интерфейс программы позволяет провести настройку сигнала по блокам обработки от входов к выходам: выбор типа входящего сигнала → аттенюатор входного сигнала → полярность входящего сигнала → подавитель обратной связи → шумоподавитель → эквалайзер входного сигнала → задержка входного сигнала → автомикшер → матрица каналов → эквалайзер выходного сигнала → задержка выходного сигнала → компрессор выходного сигнала → лимитер выходного сигнала → фаза выходного сигнала → аттенюатор выходного сигнала.
Параметры корректируются как путем изменения численных значений, так и с помощью ползунка на экранном изображении или при нажатии стрелок на клавиатуре, что делает работу с процессором еще более удобной.
Программа дает возможность сохранять 40 пресетов эквалайзера и 30 пресетов настройки оборудования в памяти процессора, а также неограниченное количество произведенных настроек в памяти ПК.
Технические характеристики
| Наименование | AFSP-088, AFSP-188 |
|---|---|
| Процессор | 32-битный с плавающей точкой, частотой 300 МГц |
| Задержка аудиосистемы | <1 мс |
| Частота дискретизации | 48 кГц |
| Вход | 8 балансных входов Euroblock, микрофонный и линейный уровни |
| Входное сопротивление | 11,5 кОм |
| Максимальный входной уровень | линейный 12 дБ микрофонный -7дБ |
| Фантомное питание | +48 В постоянного тока 6,5 мА на каждом канале |
| Выход | 8 балансных выходов Euroblock линейный уровень |
| Выходное сопротивление | 150 Ом |
| Отношение сигнал/шум | 110 дБ (1 кГц) линейный 95 дБ (1 кГц) микрофонный |
| USB | micro-B |
| Сетевое подключение | RS232 последовательный порт RJ-45 сетевой порт ТСР/IP |
| «Сухой контакт» | 8 входов |
| Диапазон питания АС | 100–240В 50/60 Гц |
| Размеры | 483х210х44 мм |
| Диапазон рабочих температур | -20…+40 °С |
| Вес (нетто) | 3,2 кг |
Схема применения
Предлагаемое АРСТЕЛ решение хорошо подходит для оснащения конференц-залов с возможностью подключения видеоконференц-системы (ВКС) и системы синхронного перевода. Центром схемы является процессор AFSP-088/AFSP-188.
Микрофоны RM-02, один из которых устанавливается на трибуне, а два других находятся в президиуме, подключены по микрофонной линии к процессору. Также к процессору подключена радиомикрофонная станция AFRM-102 с двумя беспроводными микрофонами. С помощью таких микрофонов удобно задавать вопросы из зала. Если выступающий не стоит за трибуной, а двигается по сцене, к радиомикрофонной станции можно подключить головную гарнитуру IH-05B с поясным передатчиком IB-10.
Для музыкального сопровождения к процессору в стереорежиме подключается аудиопроигрыватель AFAP-024, который воспроизводит аудиофайлы различных форматов с USB-накопителей, Bluetooth-устройств, и поддерживает прием радиостанций в AM/FM-диапазоне. Так как аудиопроигрыватель имеет два независимых стереоканала и имеет возможность озвучивать два разных помещения, то он может быть на удалении от процессора: в другом помещении или вовсе на другом этаже. В таком случае имеет смысл подключить его к процессору AFSP-188 по сети Dante через конвертер AFDC-122.
При использовании ВКС входящий сигнал от терминала также поступает на процессор. PTZ-видеокамера AFVC-01 подключается к процессору по интерфейсу RS232 и может управляться как вручную, так и автоматически, реагируя на появление входящего звукового сигнала с микрофона.
Для управления функциями процессора к нему через порт USB или Ethernet подключается ПК с программным обеспечением MConsole и Dante Controller (для AFSP-188). Опционально можно подключить настенную панель управления по интерфейсу RS485.
Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого канала с помощью 31-полосного эквалайзера на входе и 10-полосного эквалайзера на выходе. Благодаря шумоподавителю, подавителю обратной связи и автомикшеру опасность появления акустической обратной связи сводится к минимуму, а уровень выходного сигнала будет одинаков при любом количестве включенных микрофонов. Это позволяет обойтись без постоянного присутствия оператора, корректирующего уровни микрофонов.
Свободная матрица каналов позволяет правильно распределить выходные сигналы в зависимости от конфигурации системы. При наличии системы синхронного перевода один из выходных каналов идет напрямую на пульт переводчика. При использовании ВКС один канал идет на терминал ВКС или на звуковую карту компьютера, в зависимости от вида ВКС.
Звук в зале обеспечивается группой пассивных акустических систем Inter-M серии Tetra, распределенных по залу. Для правильного распределения звука в зале на процессоре выставляются уровни звукового давления и задержки для каждого выходного канала. Для усиления звука используются высококачественные аналоговые двухканальные усилители Inter-M серии V2.
