Всепогодный линейный массив AFFA AFLM-08
Серия AFLM включает широкополосные громкоговорители с двумя 8-дюймовыми низкочастотными излучателями и одним 1,75-дюймовым высокочастотным излучателем, а также сабвуфер с 18-дюймовым излучателем и специальную крепежную раму для подвешивания громкоговорителей к сценическим фермам сцены, потолкам и иным строительным конструкциям.
Функциональные возможности
-
Высокое качество звучания
Тщательно продуманная конструкция корпуса и волновода в сочетании с профессиональными излучателями обеспечивают чистый мощный звук, подходящий для мероприятий любого уровня.
-
Стандарт защиты от внешних воздействий IP66
Такой высокий показатель защищенности изделия от проникновения пыли и водяных струй, подаваемых под высоким давлением, в совокупности с большим рабочим диапазоном температур от −30 ºС до +60 ºС, позволяет применять массивы практически в любых климатических ситуациях.
-
Широкий горизонтальный и узкий вертикальный углы рассеивания
Групповая компоновка модулей создает равномерное звуковое поле как для ближней, так и для дальней зоны озвучивания при отсутствии интерференции.
-
Удобный и надежный монтаж
Линейный массив легко собирается из отдельных модулей, стальная несущая конструкция обеспечивает изменение угла установки каждого модуля в диапазоне от 0 до 10 градусов. Штифтовое соединение позволяет собрать массив за несколько минут без инструментов.
-
Герметичный разъем
Герметичный четырехконтактный разъем GX25M-4EA c накидной гайкой на штекере не даст влаге попасть на контакты.
-
Высокая чувствительность
Позволяет при относительно небольшой мощности выдавать большое звуковое давление.

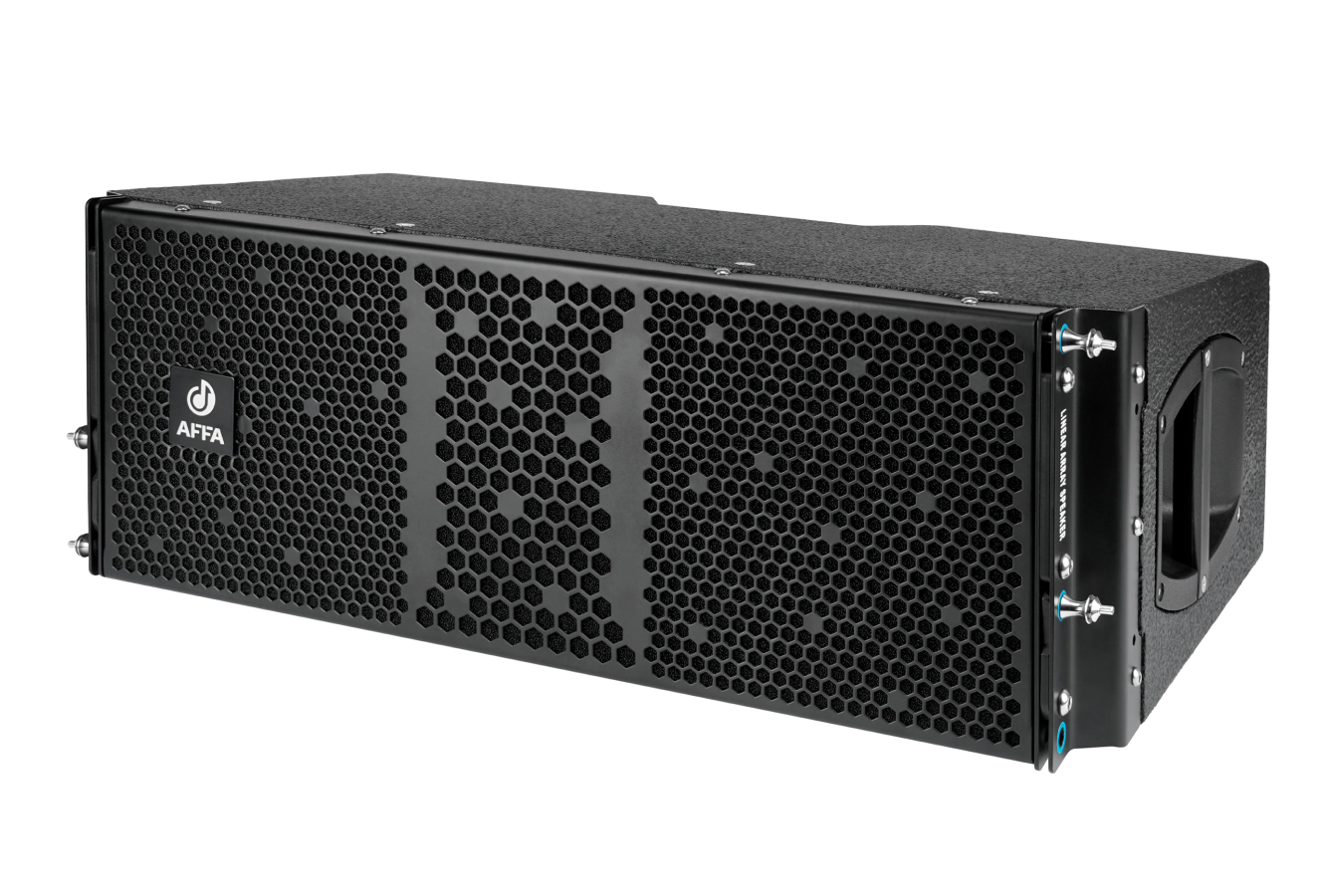

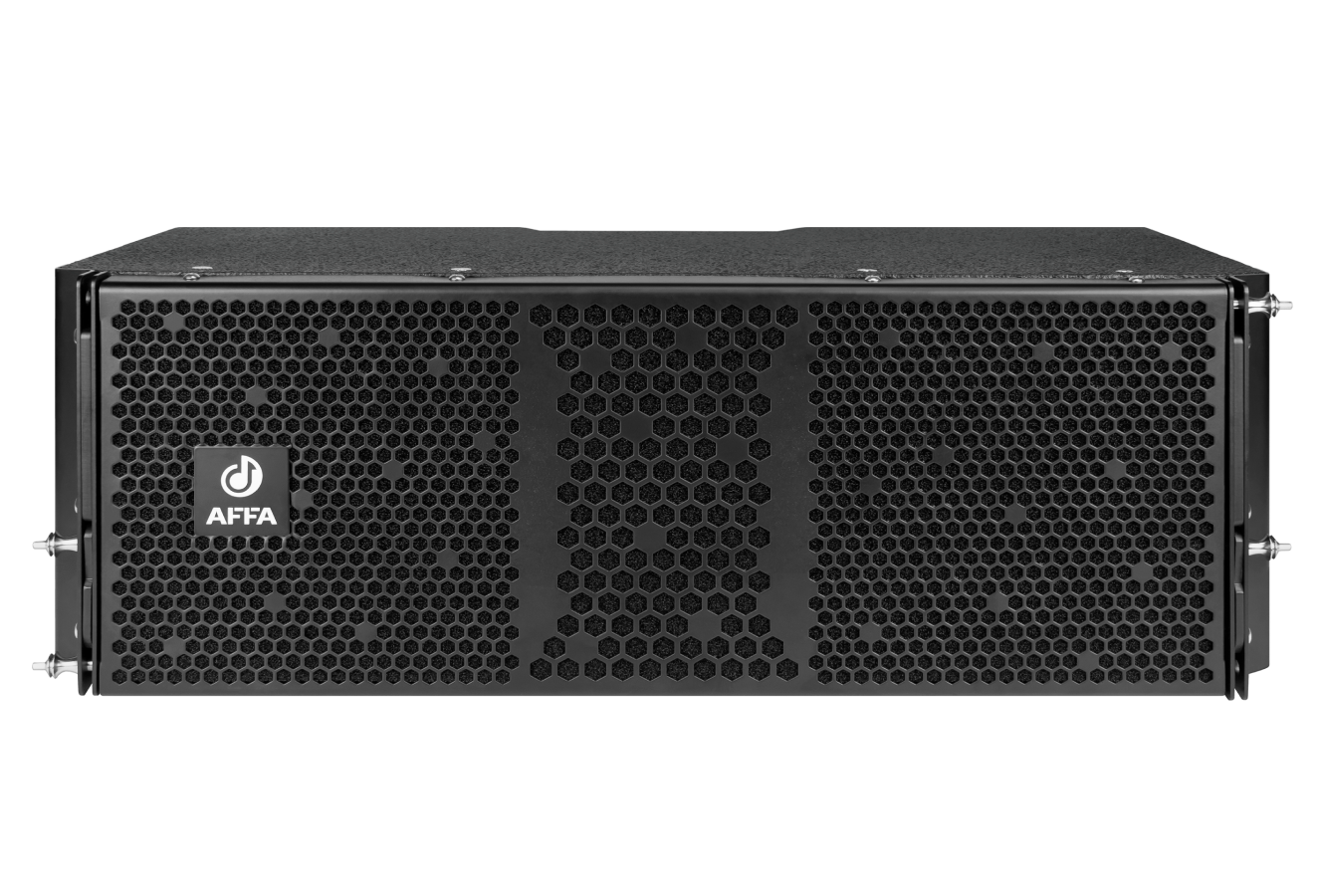

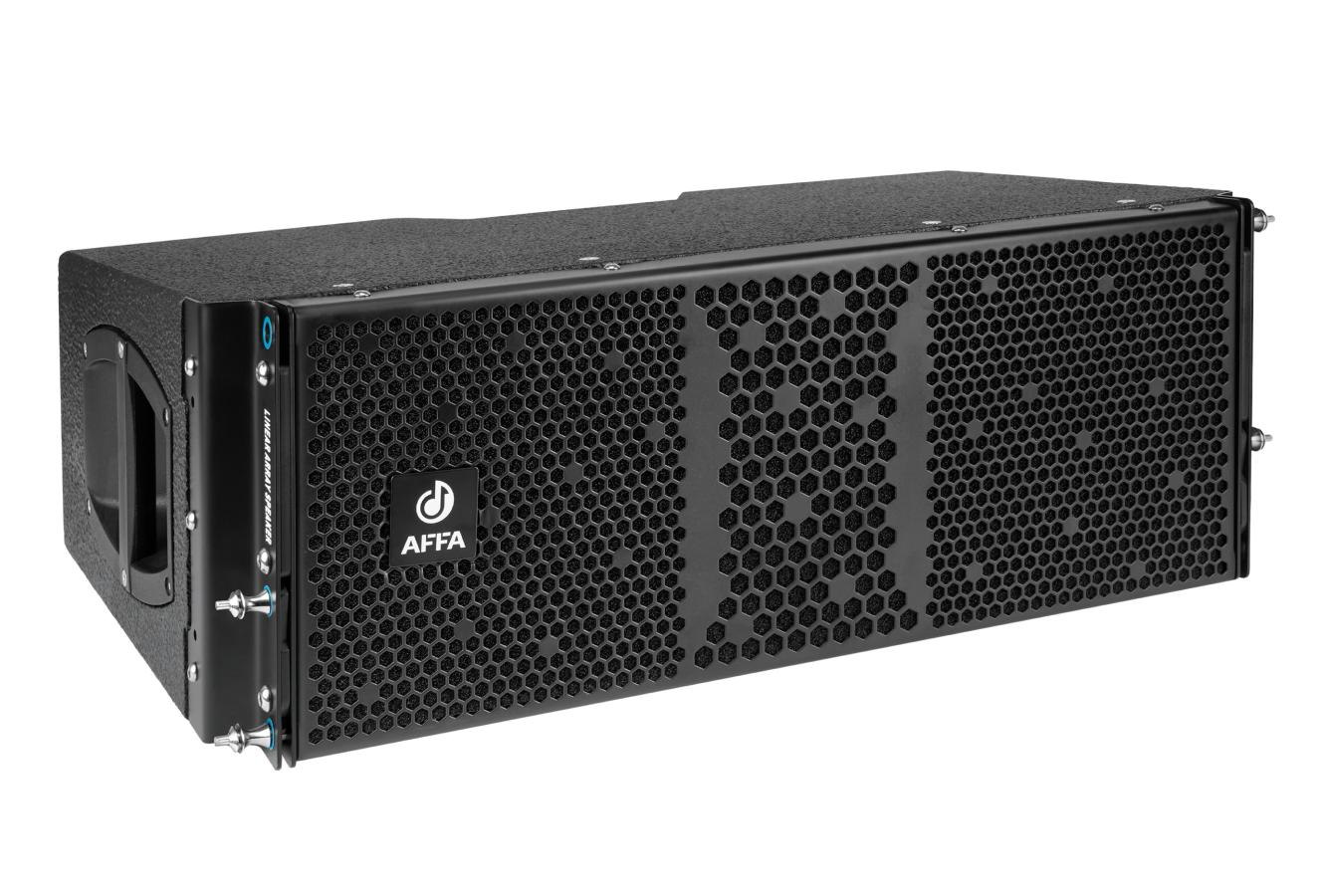

Конструкция
Модель AFLM-08 имеет встроенный пассивный кроссовер 2-го порядка, изготовленный из высококачественных комплектующих.
Прочный корпус из 15-миллиметровой березовой фанеры, обработанный полиуретановым покрытием снаружи и изнутри, содержит по одному щелевому фазоинвертору на каждый НЧ динамик. Каждый широкополосный модуль линейного массива имеет внутреннюю отделку звукопоглощающим материалом высокой плотности, что обеспечивает гашение резонансных частот внутри камеры.
Конструкцией акустической системы предусмотрена одна съемная защитно-декоративная решетка. Решетка с внутренней стороны снабжена синтетическим фильтром — для защиты от проникновения пыли внутрь системы. Фильтр решетки также обеспечивает разбиение потоков воды на мелкие капли, которые стекают по решетке, не оказывая негативного влияния на внутренние элементы системы.
Два герметичных разъема служат для подключения усилителя мощности и включения модулей в параллель.
По бокам корпуса расположены пластиковые ручки для удобства переноски.
выполнен из 15-мм березовой фанеры c износостойким полиуретановым покрытием
защищает громкоговорители от механических воздействий и влаги
улучшает отдачу на нижних частотах
С влагоотталкивающими диффузорами
формирует четкую направленность высокочастотных волн
облегчает соединение частей линейного массива
обеспечивает удобство транспортировки
выполнен из 15-мм березовой фанеры c износостойким полиуретановым покрытием
защищает громкоговорители от механических воздействий и влаги
улучшает отдачу на нижних частотах
с влагоотталкивающими диффузорами
формирует четкую направленность высокочастотных волн
облегчает соединение частей линейного массива
обеспечивает удобство транспортировки
выполнен из 15-мм березовой фанеры, обработан износостойким полиуретаном
защищает громкоговорители от механических воздействий и влаги
обеспечивают удобство транспортировки
18-дюймовый динамик с влагозащитной пропиткой
для подключения к усилителю мощности и сквозного подключения другого сабвуфера
выполнен из 15-мм березовой фанеры обработан износостойким полиуретаном
защищает громкоговорители от механических воздействий и влаги
обеспечивают удобство транспортировки
18-дюймовый динамик с влагозащитной пропиткой
улучшает отдачу на нижних частотах
для подключения к усилителю мощности и сквозного подключения другого сабвуфера
В каждом модуле линейного массива установлено по два 8-дюймовых излучателя низких частот с пропитанными влагоотталкивающим составом диффузорами. Излучатели могут стабильно работать в различных условиях, воспроизводя чистый и детальный звук на любом уровне громкости в пределах рабочего диапазона частот и мощности.
За высокие частоты отвечает один ВЧ драйвер с мембраной из композитного материала и неодимовым магнитом. Волновод ВЧ излучателя представляет собой усовершенствованную конструкцию Хэйла в виде конуса, симметрично усеченного с двух сторон, с включенным в него фазовыравнивающим телом Венте. Он преобразует создаваемую мембраной круговую волну в линейную, обеспечивая точное суммирование высоких частот и генерацию плоского изофазного волнового фронта.
Такое решение значительно уменьшает взаимные искажения, возникающие при размещении нескольких динамиков в одном корпусе. Конструкция с рупором позволяет увеличить КПД излучателя за счет улучшения согласования сопротивления воздушной среды и сопротивления подвижной системы излучателя, а также формирует четкую направленность ВЧ излучателя, фокусируя звук в направлении слушателей. Длина и форма волновода оптимально подобраны для достижения наилучшего звучания в высокочастотном диапазоне.

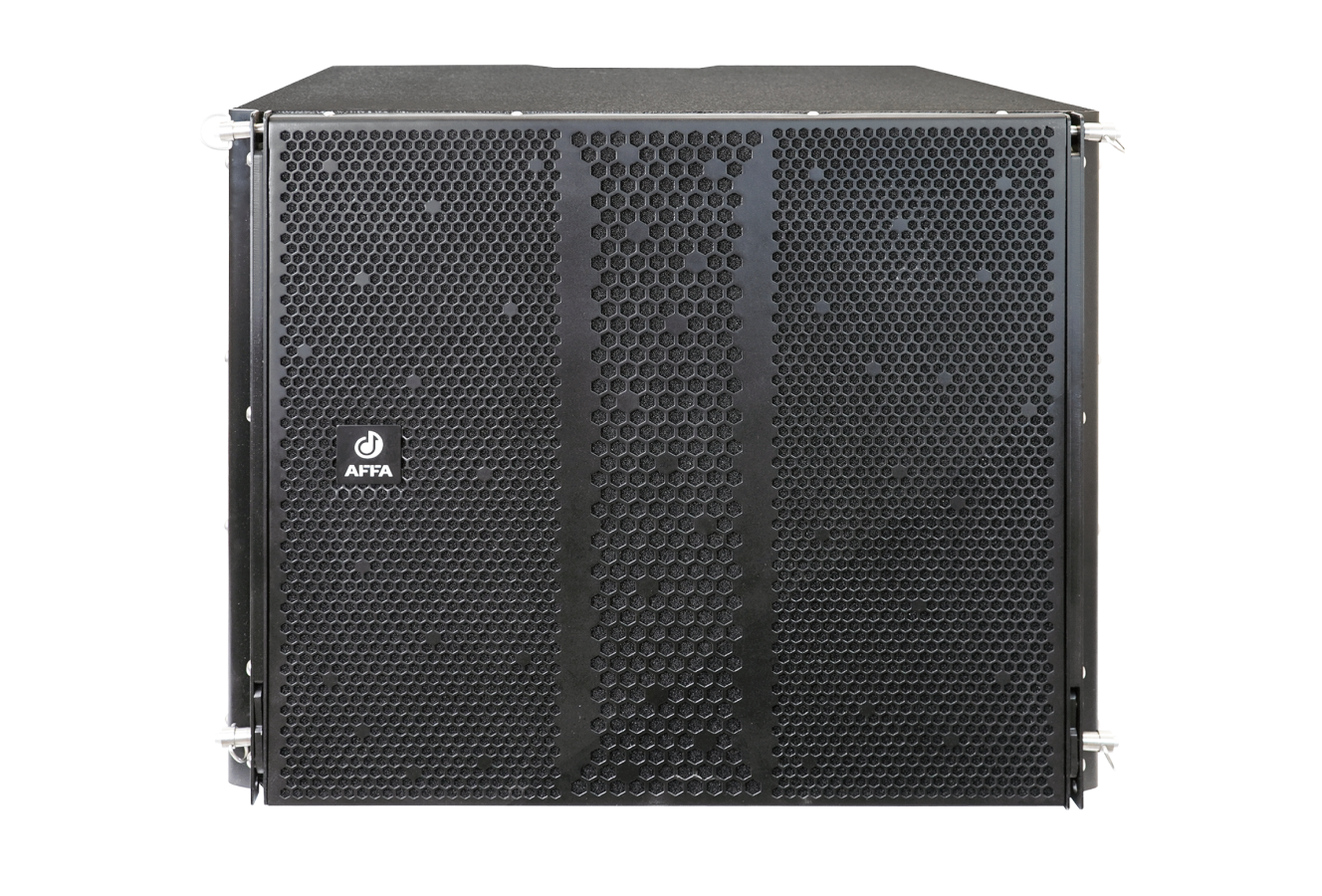

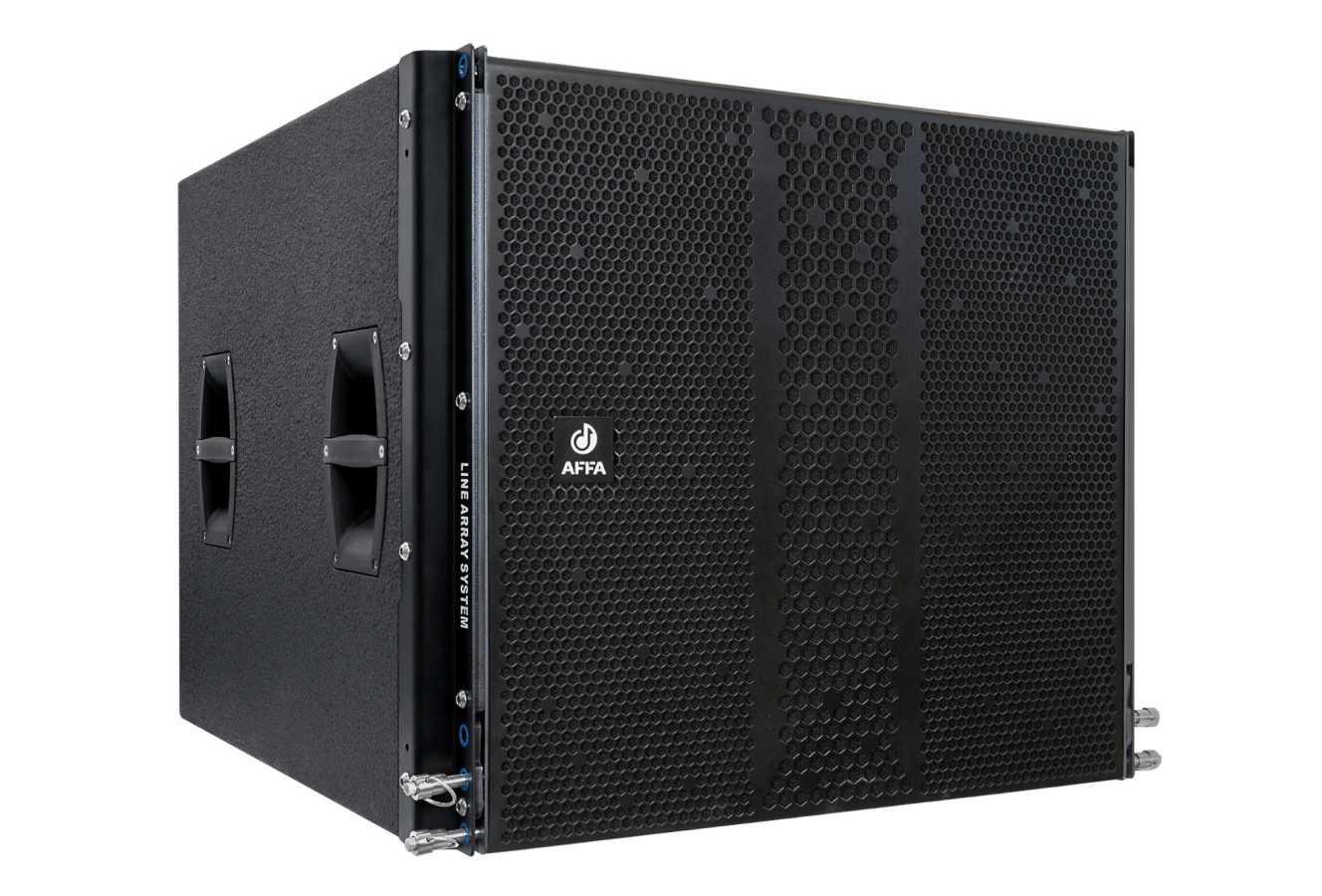

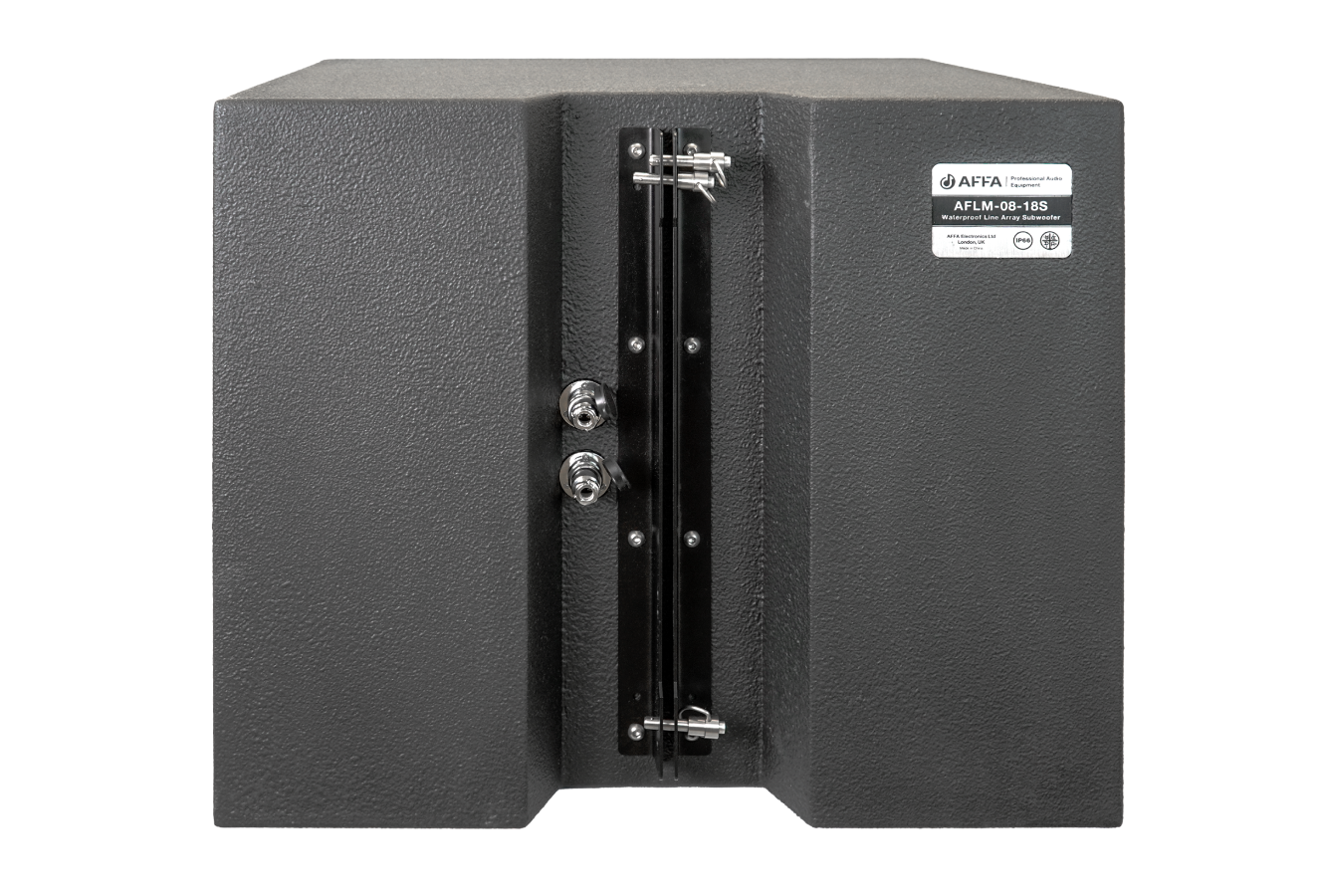

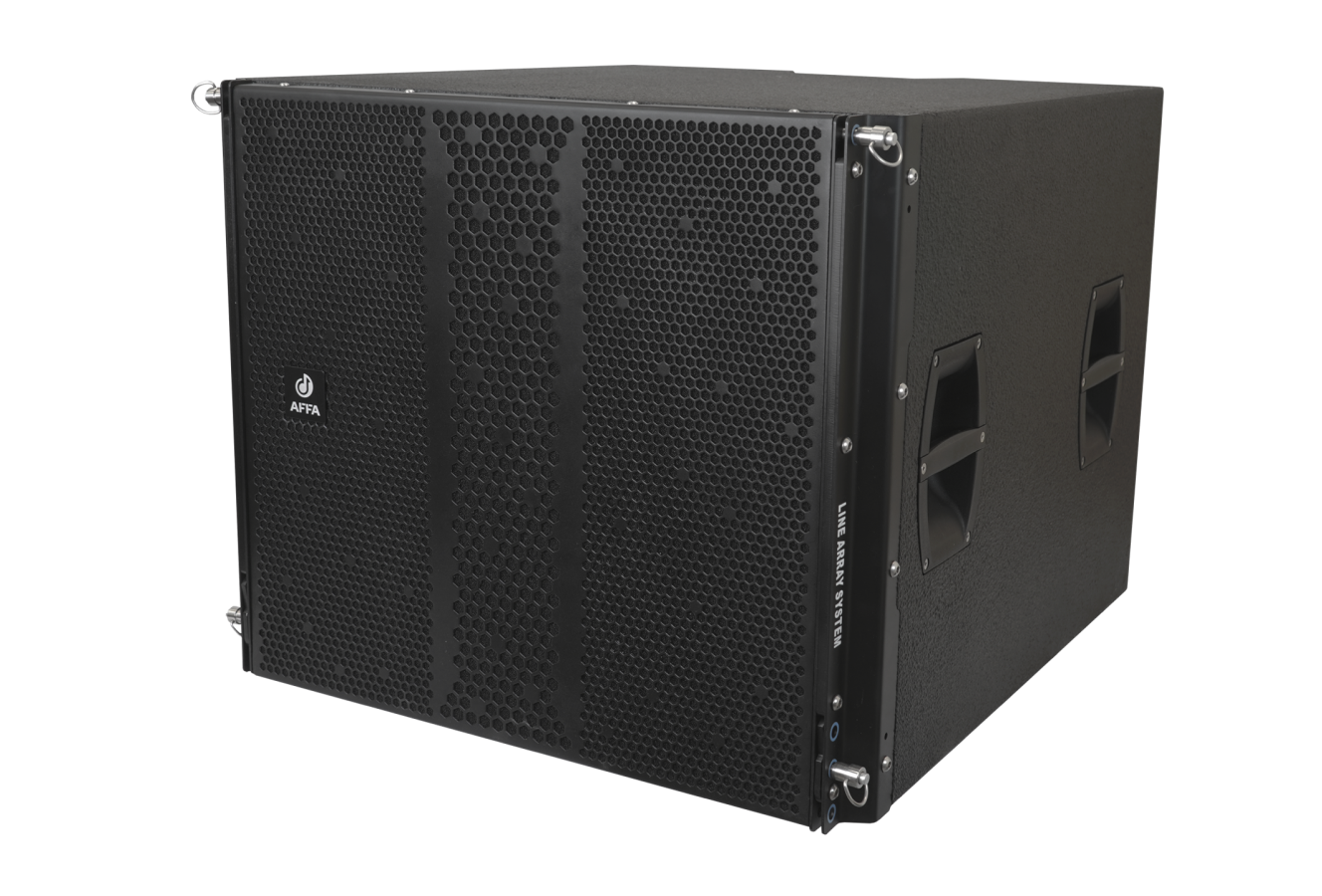

Низкочастотный модуль AFLM-08-18S изготовлен из тех же материалов, что и широкополосные и имеет форму усеченного куба. Передняя панель закрыто экраном с акустически проницаемой пылевлагозащитной мембраной. На задней панели установлены герметичные четырехконтактные разъемы для подключения усилителя и сквозного подключения еще одного сабвуфера. На передних вертикальных ребрах и задней грани находятся стальные пластины со штифтами. Для переноски сабвуфера по бокам врезаны в корпус по две пластиковые ручки.
Корпус сабвуфера разработан с учетом акустических особенностей низкочастотных систем звукоусиления и представляет собой кабинет из двух сообщающихся воздушных камер, поделенный перегородкой под углом 45˚, в которую вставлен 18-дюймовый динамик. Задняя камера выполняет роль резонатора низкочастотных колебаний. Такое конструктивное решение позволило увеличить КПД динамического преобразователя и сделать низкие частоты более глубокими.
В отличие от ящика с параллельными стенками, излучаемые задней поверхностью диффузора звуковые волны не образуют стоячие волны, отражаясь от стенок. Благодаря мягкому отделочному материалу камера резонатора поглощает нежелательные отражения от внутренних поверхностей акустической системы, исключает образование кратных гармоник звукового сигнала, поглощает излишнюю звуковую энергию и позволяет избежать внутренних резонансов, тем самым обеспечивая четкое звучание.
Также расположение динамика позволило уменьшить вертикальный размер сабвуфера и, соответственно, массу изделия, что немаловажно для подвесных конструкций.
Принципы работы
Двухполосный модуль линейного массива обладает узкой диаграммой направленности в вертикальной плоскости – 10˚ и широкой — в горизонтальной – 100˚. Несколько акустических модулей, расположенных на одной оси друг над другом, образуют линейный источник звукового сигнала.
Точечный источник излучает волну, которая сферически расширяется в двух измерениях. Площадь поверхности шара равна 4πr2 и расширяется со скоростью, пропорциональной r2. Когда звук преодолевает двойное расстояние, радиус сферы удваивается.
Конечное количество излучаемой энергии равномерно распределяется по площади, в четыре раза превышающей площадь предыдущей поверхности. Таким образом, потеря уровня звука на расстоянии соответствует зависимости 1/r2 со значением −6 дБ на удвоение расстояния. Это известно как закон обратных квадратов (ISL).
Идеальный непрерывный линейный источник излучает волну по всей своей длине, которая цилиндрически расширяется только в одном измерении. Площадь поверхности стенки цилиндра (высота которой соответствует длине линейного источника) равна 2πr×h и расширяется со скоростью, пропорциональной r.
Когда звук распространяется на расстояние в два раза больше, радиус цилиндра так же увеличивается в два раза. Однако конечное количество излучаемой энергии равномерно распределяется по площади поверхности, только вдвое больше предыдущей, а не вчетверо. Таким образом, потеря уровня звука на расстоянии соответствует зависимости 1/r со значением всего −3 дБ на удвоение расстояния.
Для достижения оптимальной звуковой картины в заданном пространстве подбираются необходимое количество акустических модулей в линейном массиве, наклон модулей по вертикали, выходная мощность на громкоговорителях.
Технические характеристики
| Наименование | AFLM-08 | AFLM-08-18S |
|---|---|---|
| Материал корпуса | Фанера | Фанера |
| Тип громкоговорителей | 8'', 1,75'' | 8'' |
| Входной импеданс | 16 Ом | 8 Ом |
| Диапазон частот (-3 дБ) | 60…20 000 Гц | 32…200 Гц |
| Номинальная мощность AES | 250 Вт | 300 Вт |
| Максимальная мощность | 1000 Вт | 1200 Вт |
| Чувствительность (1 Вт/1 м) | 103 дБ | 105 дБ |
| Звуковое давление (максимальное) | 133 дБ | 135 дБ |
| Диаграмма направленности (ГхВ) | 100°×10° | Круговая |
| Степень защиты оболочки | IP66 | IP66 |
| Диапазон рабочих температур | -30…+60 ºС | -30…+60 ºС |
| Разъем подключения | 4-контактный герметичный | |
| Вес (нетто) | 23 кг | 56 кг |
| Габариты (Ш×Г×В) | 700×350×248 мм | 700×760×585 мм |
Схема применения
Данная схема применяется для озвучивания концертов, фестивалей и других мероприятий на открытом воздухе.
В системе озвучивания использован цифровой микшерный пульт AFDM-116. Пульт имеет 16 входных моноканалов и один стереоканал. До 10 входов используется для музыкальных инструментов, таких как гитары, барабаны, духовые и пр. Также к пульту подключены: синтезатор, компьютер, два динамических микрофона SCM-6000V и двухканальная радиосистема с двумя динамическими микрофонами AFRM-102 для вокала.
К выходам AUX через три аналоговых усилителя V2-4000 подключены шесть двухполосных всепогодных акустических систем AFLP-1201, по две на каждый усилитель — в качестве сценических мониторов и прострелов сцены.
Звук с главного выхода микшера идет на цифровой звуковой процессор AFSP-026, в нашем примере используемый как кроссовер для разделения входного сигнала на несколько частотных диапазонов и дальнейшей подачи их на усилители.
Для усиления сабвуферов используется усилитель V2-4000 с подключением двух сабвуферов на канал. Для усиления модулей используются два усилителя V2-5000 по четыре модуля на канал.
В схеме задействованы два кластера линейного массива по восемь модулей AFLM-08 и два сабвуфера AFLM-08-18S в каждом. Каждый кластер подвешивается к фермам по обеим сторонам сцены при помощи крепежной рамы Frame-08.
Применение массивов AFFA AFLM-серии позволяет получить четкое звучание исполнителей на большом расстоянии благодаря равномерности распределения звукового поля. Влаго- и пылезащищенность линейных массивов позволяет использовать эту схему в различных климатических условиях.
Заказать всепогодные линейные массивы и иное акустическое оборудование AFFA можно у официального представителя бренда — компании АРСТЕЛ в СПб.
