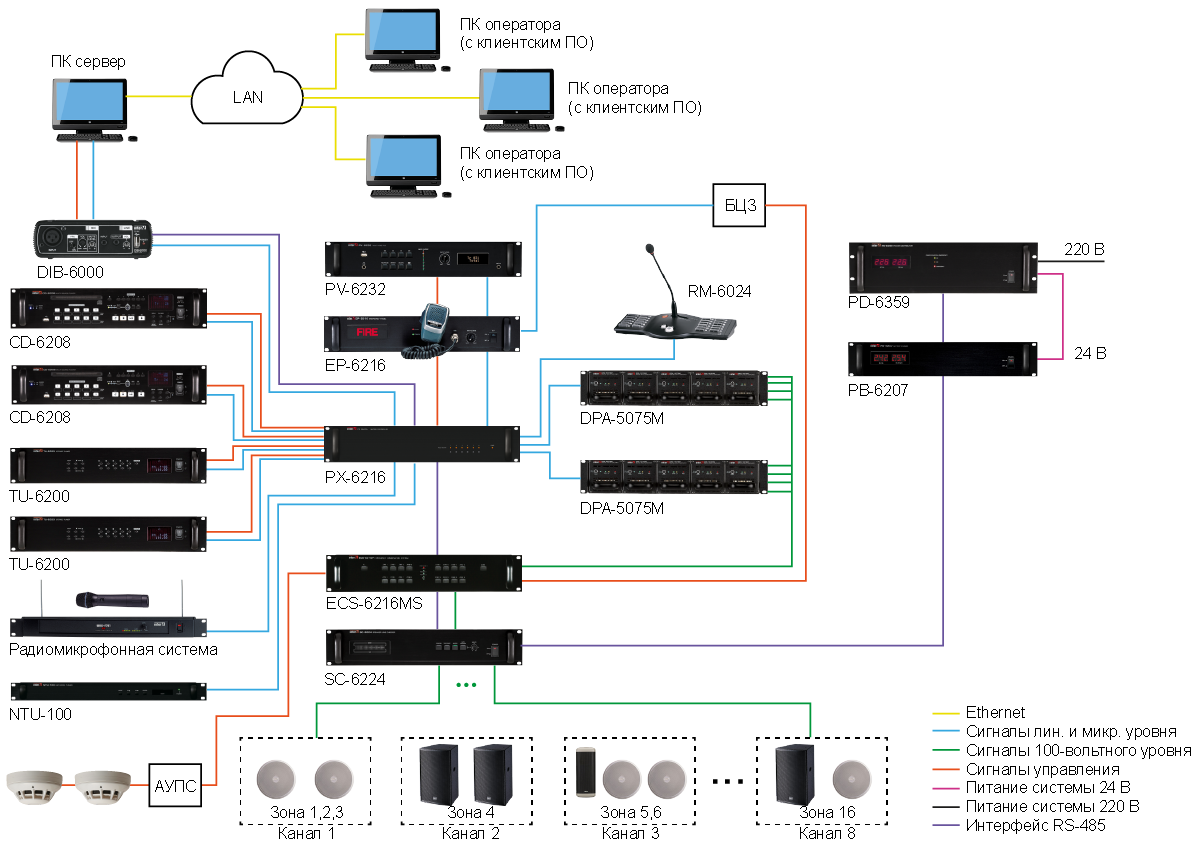

Система оповещения и управления эвакуацией на основе PX-6216 и ECS-6216MS
Многоканальная многозонная трансляционная система на основе стоечного оборудования 6000-й серии, в том числе аудиоматрицы PX-6216 и контроллера ECS-6216MS, совмещает функции системы музыкальной трансляции, громкоговорящей связи и системы оповещения и управления эвакуацией 5-го типа. Многоканальность подразумевает возможность независимой передачи различной информации рекламного и служебного характера, фоновой музыки одновременно в разные помещения, группы помещений или здания. Настройка распределения каналов звукоусиления по зонам трансляции выполняется на этапе пусконаладочных работ.
Центральный блок системы — 8-канальный матричный аудиоконтроллер PX-6216 — обеспечивает управление системой, согласование, коммутацию и микширование аудиосигналов от различных источников. Подключение зон оповещения выполняет блок расширения матричного контроллера ECS-6216MS, рассчитанный на 16 зон. При необходимости количество зон может быть увеличено до 160.
Для музыкальной трансляции используются CD/MP3-проигрыватели CD-6208, цифровые тюнеры TU-6200, звуковая карта компьютера, а также радиомикрофонная система и сетевой тюнер NTU-100. Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон.
Контроллер PX-6216 также отвечает за хранение и выполнение сценариев эвакуации, тревожные сообщения для которых расположены в памяти цифрового магнитофона PV-6232A. Всего предусмотрено 16 различных сценариев (по числу зон оповещения) и один дополнительный сценарий для случая, если одновременно поступило 2 или более сигналов от прибора охранно-пожарной сигнализации. При расширении системы и увеличения количества зон число программируемых сценариев пропорционально увеличивается. Для приоритетного ручного оповещения предусмотрен блок тревожной сигнализации EP-6216, оснащённый выносным микрофоном с тангентой.
В качестве трансляционных усилителей выбраны два цифровых усилителя мощности DPA-150Q. Каждый из них обеспечивает четыре независимых канала усиления номинальной мощностью по 150 Вт.
Конфигурирование и оперативное управление системой выполняется с помощью персонального компьютера, подключенного к системе оповещения через специальный блок сопряжения — DIB-6000. Кроме основного рабочего места администратора системы, управление трансляцией может осуществляться по локальной сети с удалённых рабочих мест.
Зарядное устройство PB-6207, блок контроля и распределения питания PD-6359, блок контроля трансляционных линий SC-6224, матричный аудиоконтроллер, а также блоки расширения ECS-6216MS и устройство сопряжения с компьютером DIB-6000 — соединены между собой по интерфейсу RS-485. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста (диспетчерской).
С помощью блока централизованного запуска (БЦЗ) осуществляется подключение трансляционной системы к системе оповещения ГОЧС. При этом БЦЗ должен формировать на выходе управляющий сигнал — «сухой контакт» и аудиосигнал линейного уровня.
Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (тревожное оповещение) > оповещение ГОЧС > RM-6024 > PX-6216 (компьютер, CD-6208, TU-6200 и др.).
