Cистемa оповещения и управления эвакуацией на основе PX-6216, ECS-6216MS и DPA-300Q

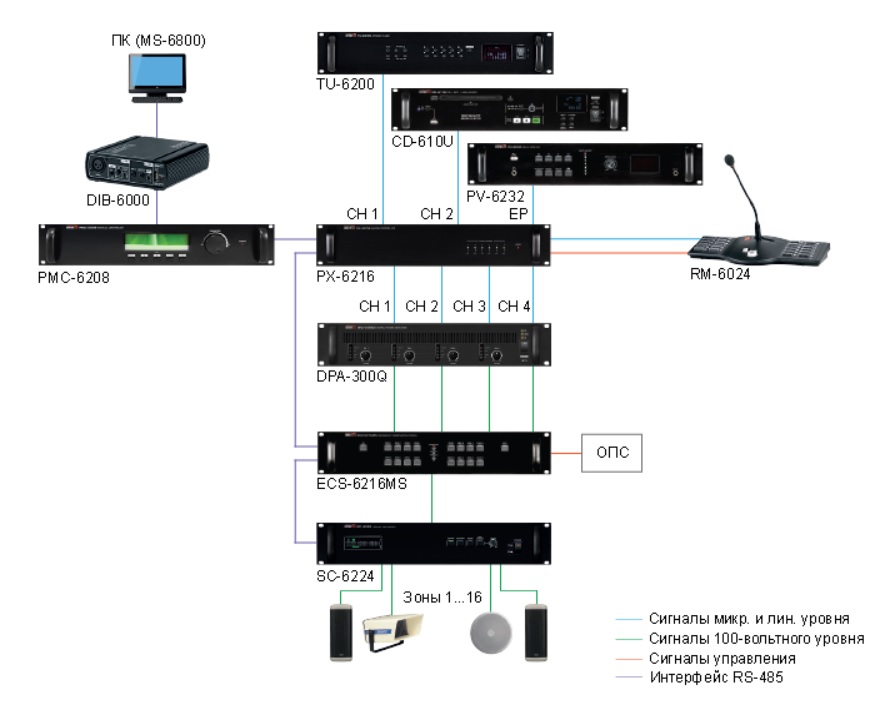

Структурная схема

Описание структурной схемы

Четырехканальная 16-зонная система оповещения построена с использованием стоечного оборудования Inter-M 6000-й серии и обеспечивает функции системы музыкальной трансляции в выбранные зоны, громкоговорящей связи и системы оповещения и управления эвакуацией 5-го типа. Многоканальность подразумевает возможность независимой передачи различной информации рекламного и служебного характера, фоновой музыки одновременно в разные помещения, группы помещений или здания. Настройка распределения каналов звукоусиления по зонам трансляции выполняется на этапе пусконаладочных работ.

Центральный блок системы — 8-канальный матричный аудиоконтроллер PX-6216 — обеспечивает управление системой, согласование, коммутацию и микширование аудиосигналов от различных источников. В данной системе блок PX-6216 поддерживает четыре независимых канала трансляции. Подключение зон оповещения выполняет блок расширения матричного контроллера ECS-6216MS, рассчитанный на 16 зон. При необходимости количество зон может быть увеличено до 160 с помощью дополнительных блоков ECS-6216MS.

Для музыкальной трансляции используются CD/MP3-проигрыватель CD-610U с портом USB, цифровой тюнер TU-6200, а также звуковая карта компьютера. Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон.

За хранение и выполнение сценариев эвакуации отвечает матричный аудиоконтроллер PX-6216. Тревожные сообщения записаны в памяти цифрового магнитофона PV-6232. Всего предусмотрено 16 различных сценариев (по числу зон оповещения) и один дополнительный сценарий для случая, если одновременно поступило 2 или более сигналов от прибора охранно-пожарной сигнализации. При расширении системы и увеличения количества зон число программируемых сценариев пропорционально увеличивается.

В качестве усилителя мощности выбран цифровой трансляционный усилитель мощности DPA-300Q, который обеспечивает четыре независимых канала усиления номинальной мощностью по 300 Вт на каждый канал.

Питаются блоки система от блока контроля и распределения питания PD-6359. Благодаря зарядному устройству PB-6207 и аккумуляторным батареям система оповещения обеспечивается резервным питанием.

Дежурный режим и переход в режим трансляции реализованы с помощью внешнего сигнала включения блока питания PD-6359. Данный сигнал формируется управляющим «сухим контактом» блока ECS-6216MS при получении сигнала от системы пожарной сигнализации, системы оповещения ГОЧС, а также при передаче сообщений с микрофонных панелей RM-6024.

Конфигурирование и оперативное управление системой выполняется с помощью персонального компьютера, подключенного к системе оповещения через специальный блок сопряжения — DIB-6000. Кроме основного рабочего места администратора системы, управление трансляцией может осуществляться по локальной сети с удалённых рабочих мест. Для ручного управления входами и выходами матричного аудиоконтроллера PX-6216 используется блок ручного управления PMC-6208, который подключается между DIB-6000 и PX-6216 по интерфейсу RS-485 и работает в автоматическом режиме. В случае появления сбоев в работе ПК, управление системой передается блоку PMC-6208. Таким образом, с помощью блоков DIB-6000 и PMC-6208 возможно осуществлять централизованный мониторинг и управление системой из единого поста (диспетчерской).

Порядок приоритетов: PV-6232 (тревожное оповещение) > RM-6024 > входы CH 1—10 матричного аудиоконтроллера PX-6216.
