Распределенная система оповещения и управления эвакуацией на основе PX-6216 и ECS-6216MS

Многоканальная распределенная трансляционная система на основе стоечного оборудования 6000-й серии совмещает функции системы музыкальной трансляции, громкоговорящей связи и системы оповещения и управления эвакуацией 5-го типа.

Многоканальность подразумевает возможность независимой передачи различной информации рекламного и служебного характера, фоновой музыки одновременно в разные помещения, группы помещений или здания. Настройка распределения каналов звукоусиления по зонам трансляции выполняется на этапе пусконаладочных работ.

Центральный блок системы — 8-канальный матричный аудиоконтроллер PX-6216. Он обеспечивает управление системой, согласование, коммутацию и микширование аудиосигналов от различных источников. В данном примере PX-6216 поддерживает 6 независимых каналов трансляции.

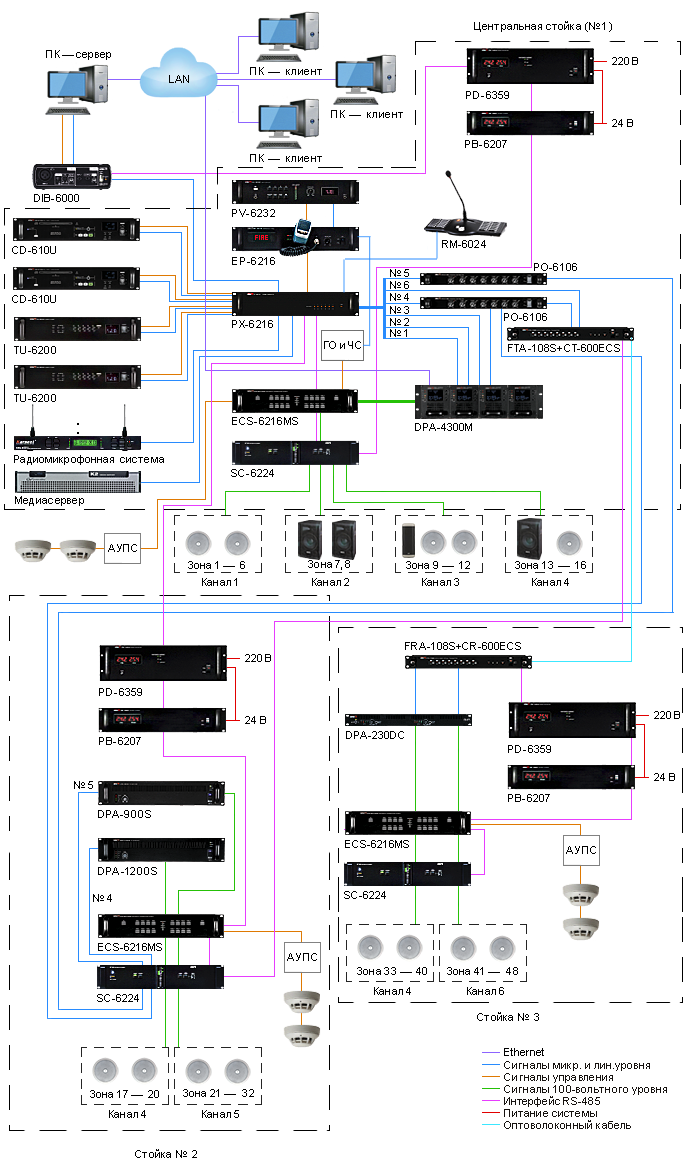

Система состоит из 3 стоек с оборудованием. Распределение каналов между стойками осуществляется согласно таблице:

№ канала	стойка № 1	стойка № 2	стойка № 3
1	+	-	-
2	+	-	-
3	+	-	-
4	+	+	+
5	-	+	-
6	-	-	+
7	-	-	-
8	-	-	-

Контроллер PX-6216 также отвечает за хранение и выполнение сценариев эвакуации, тревожные сообщения для которых расположены в памяти цифрового магнитофона PV-6232. Всего предусмотрено 48 различных сценариев (по числу зон оповещения) и один дополнительный сценарий для случая, если одновременно поступило 2 или более сигналов от прибора охранно-пожарной сигнализации. При расширении системы и увеличения количества зон число программируемых сценариев пропорционально увеличивается.

Для приоритетного ручного оповещения предусмотрен блок тревожной сигнализации EP-6216, оснащённый выносным микрофоном с тангентой.

При размещении второй стойки следует учитывать тот факт, что длина цепочки устройств, взаимодействующих по интерфейсу RS-485, не должна превышать 1000 м. Таким образом, максимальное удаление второй стойки от центральной составляет порядка 500 м.

Третья стойка удалена от центральной на значительное расстояние. Поэтому для передачи аудиоинформациии и обмена управляющими данными по RS-485 применяются модули оптоэлектронного преобразования FTA-108S, CT-600ECS (на передающей стороне) и FRA-108S, CR-600ECS (на принимающей). Использование подобных устройств позволяет разносить стойки на расстояние до 15 км.

Для музыкальной трансляции используются CD/MP3-проигрыватели CD-610U, цифровые тюнеры TU-6200, звуковая карта компьютера, а также радиомикрофонная система и сетевой медиапроигрыватель. Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон.

В центральной стойке в качестве усилителя выбран многоканальный цифровой трансляционный усилитель мощности DPA-4300M. Он обеспечивает четыре независимых канала усиления номинальной мощностью по 300 Вт. Поддержка интерфейса Ethernet позволяет контролировать и управлять работой усилителя по сети. Во второй и третьей стойках используются другие представители серии DPA: DPA-300S/DPA-600S/DPA-1200S и DPA-130DC/DPA-230DC, также обладающие высокими эксплуатационными характеристиками.

Коммутация зон осуществляется при помощи блоков расширения матричного контроллера ECS-6216MS.

Система централизованно контролируется и управляется с помощью программного обеспечения MS-6800, установленного на компьютере в диспетчерской.

Контроль трансляционных линий осуществляется блоками SC-6224. Во второй стойке на это устройство дополнительно возлагается функция контроля передачи аудиосигнала от основной стойки.

Конфигурирование и оперативное управление системой выполняется с помощью персонального компьютера, подключенного к системе оповещения через специальный блок сопряжения — DIB-6000. Кроме основного рабочего места администратора системы, управление трансляцией может осуществляться по локальной сети с удалённых рабочих мест.

Зарядное устройство PB-6207, блок контроля и распределения питания PD-6359, блок контроля трансляционных линий SC-6224, матричный аудиоконтроллер PX-6216, а также блоки расширения ECS-6216MS и устройство сопряжения с компьютером DIB-6000 соединены между собой по интерфейсу RS-485. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста (диспетчерской).

Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (тревожное оповещение) > оповещение ГОЧС > RM-6024 > PX-6216 (компьютер, CD-6208, TU-6200 и другие).
