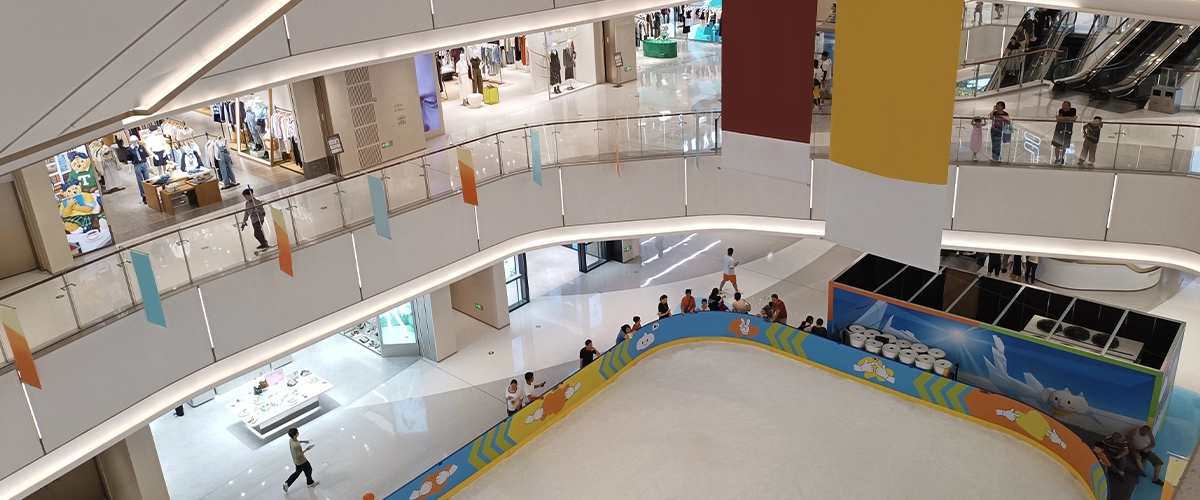

Торгово-развлекательный комплекс с катком общей площадью до 2 000 кв. м
Стоечное оборудование Inter-M 6000-й серии; микшер MX-1646D; цифровой аудиоплеер AFAP-024
СОУЭ 5 типа, многоканальная распределенная трансляционная система
- Многоканальная трансляция (8 каналов)
- Поддержка сценариев эвакуации
- Сопряжение с ГО и ЧС
- Громкоговорящая связь
- Трансляция по расписанию
- Фоновая трансляция
- Многозонное оповещение (160 зон)
АРСТЕЛ предлагает для торгово-развлекательных комплексов и досуговых центров многоканальную распределенную трансляционную систему на основе стоечного оборудования 6000-й серии Интер-М. Готовое решение совмещает функции музыкальной трансляции, громкоговорящей связи и системы оповещения и управления эвакуацией 5 типа.
Особенность рассматриваемой системы оповещения заключается в использовании аналогового микшерного пульта Inter-M MX-1646 и медиаплеера AFFA AFAP-024, предназначенных для работы в составе профессиональной системы звукоусиления. Использование двухполосных акустических систем WS-15T/30T/50T или CU-7060/7120 позволяет организовать музыкальную трансляцию, удовлетворяющую более высоким требованиям к качеству передачи аудиосигнала.
Медиаплеер AFAP-024 используется в составе профессиональных систем звукоусиления для воспроизведения аудиофайлов различных форматов с USB-накопителей, Bluetooth-устройств и поддерживает прием радиостанций в AM- и FM-диапазоне. Два независимых канала позволяют использовать плеер в двух схемах озвучивания.
Аналоговый микшерный пульт MX-1646 предназначен для профессиональных систем звукоусиления, осуществляет смешивание, обработку и маршрутизацию звуковых сигналов. Высококачественный стереомодуль позволяет создавать эффекты реверберации, дилея и др. на основе входного сигнала и передавать их в мастер-шину MIX или в шины GROUP. Встроенный MP3/WAVE-проигрыватель позволяет воспроизводить медиафайлы с носителей информации на основе флеш-памяти.
Наличие входного сухого контакта CONTACT INPUT позволит прекратить музыкальную трансляцию, если начнется оповещение об эвакуации. При замыкании клемм сухого контакта выходы MIX, GROUP, AUX автоматически отключаются, при этом выход на наушники и MONITOR остаются активными. Индикаторы сигнала не отключаются. При размыкании контактов все входы возвращаются в активное состояние.

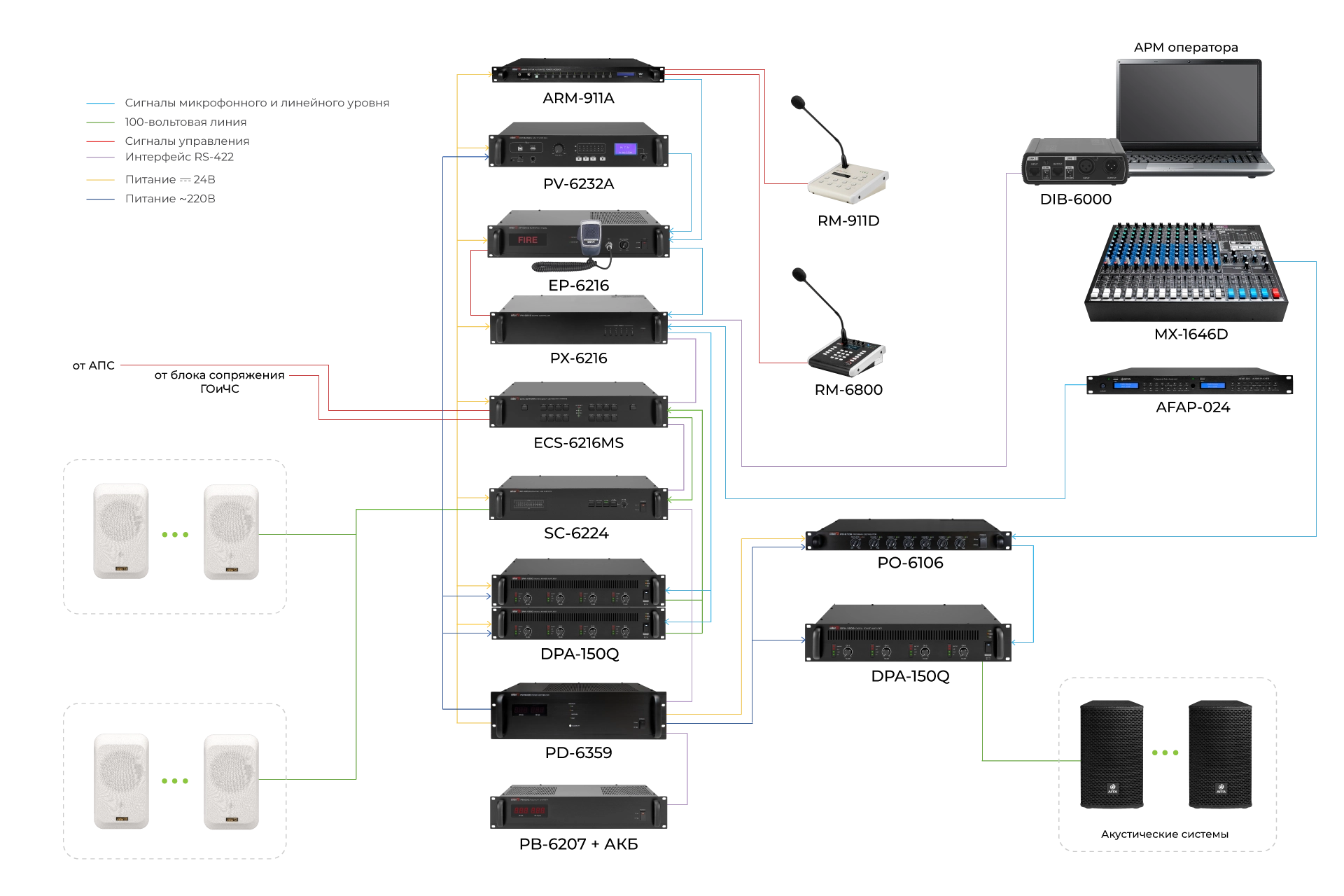

Центральный блок системы — 8-канальный матричный аудиоконтроллер PX-6216. Он обеспечивает управление системой, согласование, коммутацию и микширование аудиосигналов от различных источников. Многоканальность позволяет осуществить независимую одновременную передачу различной информации рекламного или служебного характера, фоновой музыки в разные каналы, зоны или группы зон.
Контроллер PX-6216 также отвечает за хранение и выполнение сценариев эвакуации, тревожные сообщения для которых расположены в памяти цифрового магнитофона PV-6232. Количество сценариев соответствует количеству зон оповещения, дополнительно предусмотрен сценарий для ситуации, если одновременно поступило два и более сигналов от прибора охранно-пожарной сигнализации.
Коммутация зон осуществляется при помощи блоков расширения матричного контроллера ECS-6216MS. Система централизованно контролируется и управляется с помощью программного обеспечения MS-6800, установленного на компьютере в диспетчерской. Для подключения стойки оповещения к ПК используется блок сопряжения с компьютером DIB-6000.
Ручное оповещение с высшим приоритетом осуществляется микрофоном с тангентой блока тревожной сигнализации EP-6216.
Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6800 с программируемым селектором зон. Матричный аудиоконтроллер PX-6216 позволяет подключить четыре микрофонные панели без использования дополнительных блоков расширения.
В качестве источников музыкальной трансляции выступают цифровые проигрыватели CD-6208 и звуковая карта ПК, подключенная с помощью блока сопряжения с компьютером DIB-6000.
В двух стойках используются цифровые усилители Inter-M серии DPA. В зависимости от мощности громкоговорителей, относящихся к той или иной стойке, осуществляется подбор усилителей мощности для конкретного объекта.
Контроль состояния трансляционных линий производят блоки SC-6224. Зарядное устройство PB-6207 предназначено для поддержания в заряженном состоянии аккумуляторных батарей резервного питания, используемых в системах оповещения и звуковой трансляции. Блок контроля и распределения питания PD-6359 обеспечивает оборудование электронных систем напряжением 220 В переменного тока и 24 В постоянного тока.
Порядок приоритетов: микрофон блока EP-6216 > PV-6232 (тревожное оповещение) > оповещение ГОЧС > RM-6800 > PX-6216 (компьютер, CD-6208 и другие).
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| Блоки управления | Матричный аудиоконтроллер | PX-6216 |
8 каналов 16 подключаемых источников |
1 |
| Блок расширения матричного контроллера | ECS-6216MS | 16 зон оповещения | 1 | |
| Блок тревожной сигнализации | EP-6216 | 5 уровней приоритета | 1 | |
| Блок сопряжения с компьютером | DIB-6000 | Интерфейсы подключения USB, RS-485 | 1 | |
| Блок автоматического тревожного оповещения | ARM-911 | До 10 тревожных сообщений | 1 | |
| Блоки контроля и мониторинга | Блок контроля линий оповещения | SC-6224 | 24 контролируемых линии | 1 |
| Источники сигнала | Цифровой магнитофон | PV-6232A |
Интерфейс управления RS-232 Резервное питание 24 В |
1 |
| Цифровой аудиоплеер | AFAP-024 |
2 независимых канала Воспроизводимые форматы — MP3, FLAC, WAV, WMA, APE Встроенный AM/FM тюнер |
1 | |
| Микшерный пульт | MX-1646D | 16 каналов | 1 | |

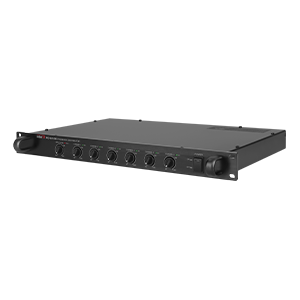

| Блоки коммутации | Программный распределитель | PO-6106 |
Линейных входов 1 Линейных выходов 6 |
1 |
| Микрофонные панели | Универсальная микрофонная панель | RM-6800 | До 160 зон оповещения | 1 |
| Усилители мощности трансляционные | Четырехканальный цифровой трансляционный усилитель мощности | DPA-150Q |
4 канала Номинальная выходная мощность на канал 150 Вт |
3 |
| Питание | Блок контроля и распределения питания | PD-6359 | Максимальная нагрузка 6 кВт | 1 |
| Зарядное устройство | PB-6207 | Максимальный ток заряда 3 А | 1 | |
| Блоки вентиляторов | Автоматический вентилятор | PF-6302 | Напряжение питания 24 В | 1 |
