Особенности озвучивания
Озвучивание залов в домах культуры, досуговых центрах, учебных заведениях может быть выполнено с помощью четырехканальной (стереофонической) системы звукоусиления Inter-M, построенной на профессиональных усилителях V2-2000, V2-3000 и акустических системах MS-130, MS-400S. В данной системе дополнительно выделены два канала для сабвуферов. Применение сабвуферов позволяет расширить диапазон воспроизводимых частот и динамический диапазон системы в области низких частот, что благоприятно влияет на восприятие звуковой картины.

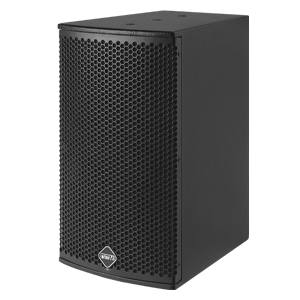

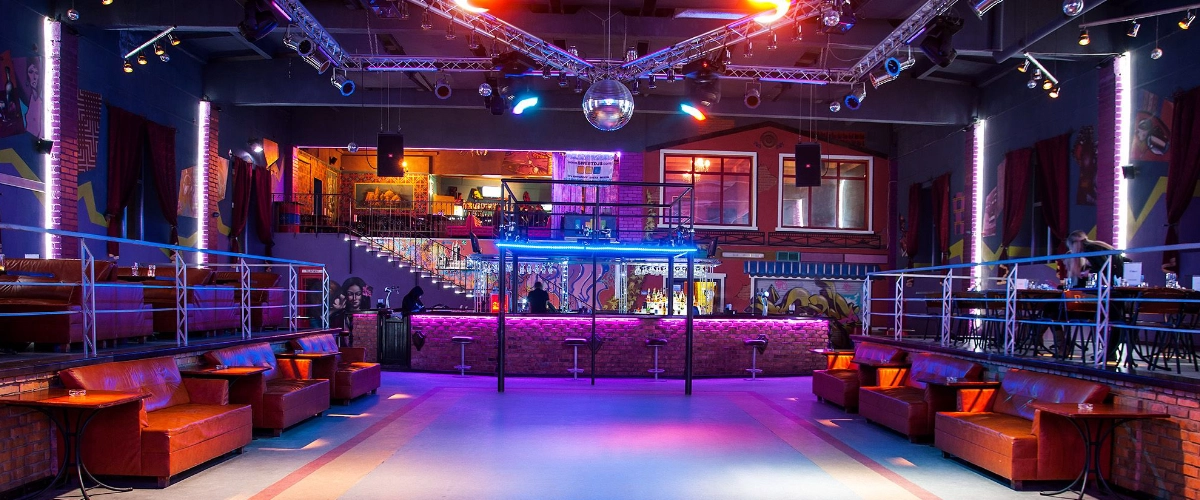

Зал досугового учреждения озвучивается высококачественными компактными профессиональными акустическими системами MS-130 и двумя сабвуферами MS-400S. Акустические системы серии MS изготавливаются из многослойной березовой фанеры, что улучшает четкость и выразительность акустической картины. Четыре акустические системы MS-130 вместе с двумя сабвуферами MS-400S гармонично озвучивают помещение до 500 м2.
Акустические системы MS-130 имеют по восемь точек для крепления в подвесном варианте или могут фиксироваться на стене с помощью кронштейна MSB-130.

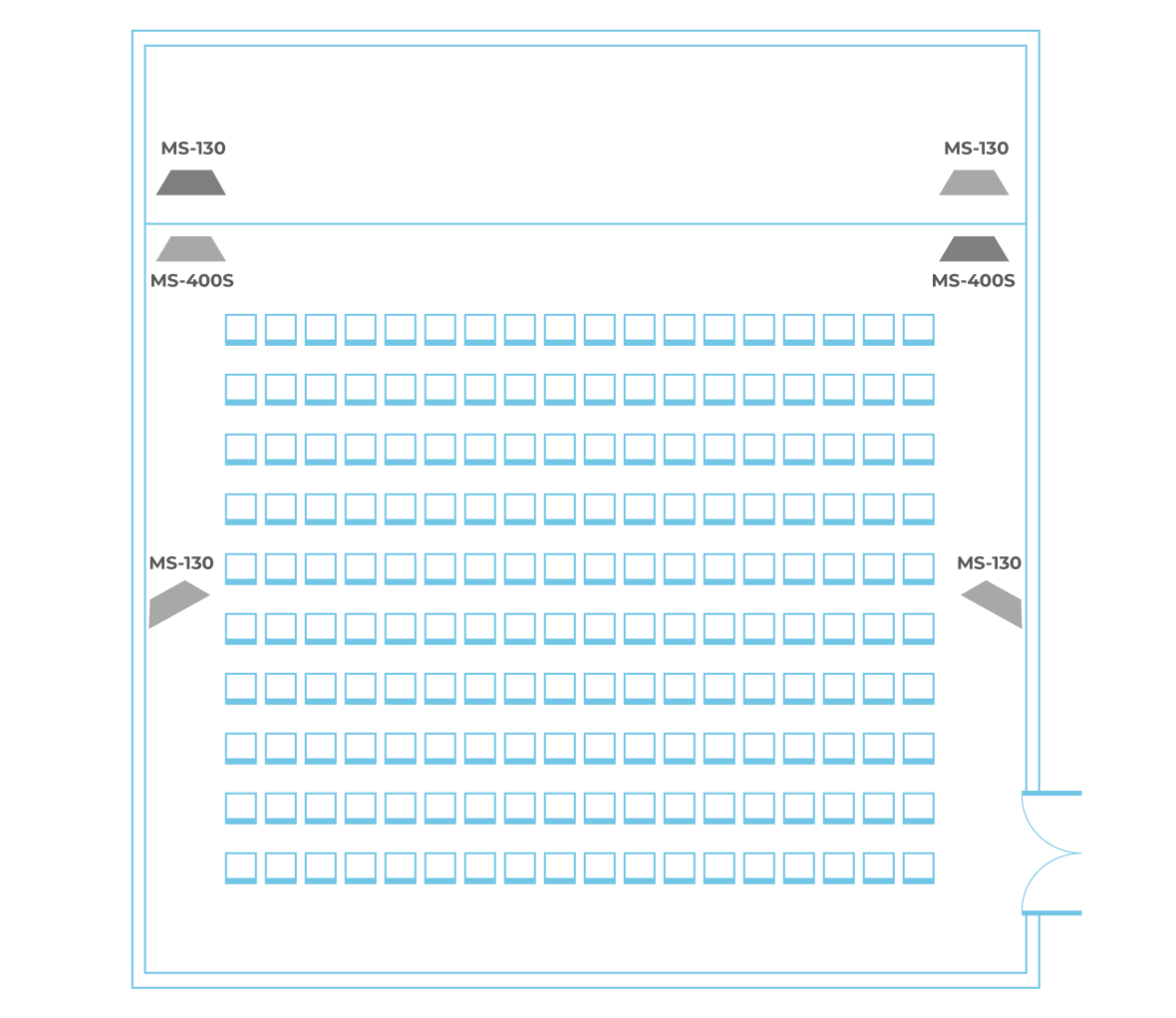

Размещение акустических систем

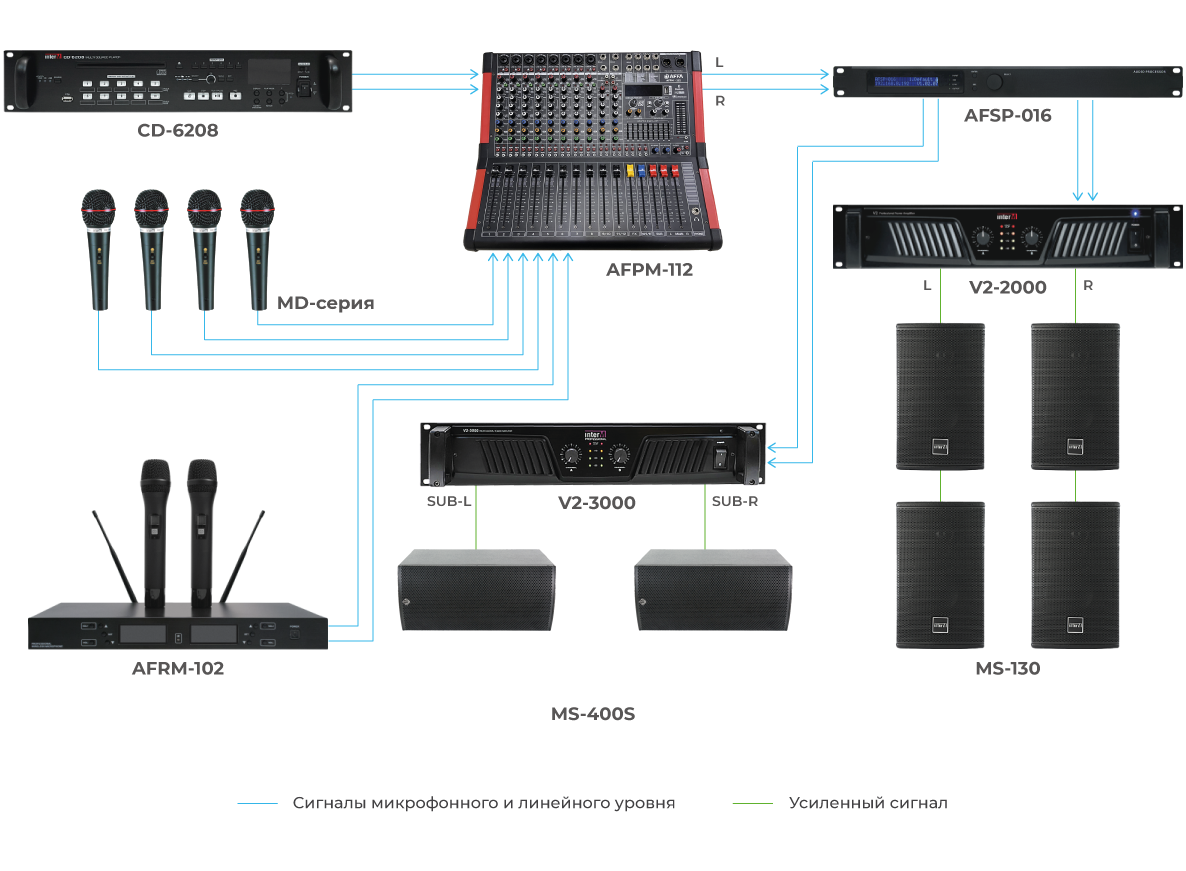

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания Inter-M являются высококачественный проигрыватель компакт-дисков CD-6208, профессиональные динамические микрофоны MD-серии и радиомикрофоны. Проигрыватель позволяет сохранить во внутренней памяти копии шести компакт-дисков и проигрывать их неограниченное число раз. Возможно воспроизведение MP3-файлов с внешнего USB-накопителя. Данные источники сигналов, как и любые дополнительные, подключаются к свободным входам микшера. Динамический микрофон, например MD-510, устанавливается в напольную стойку с наклонным держателем.
Аналоговый микшер AFFA AFPM-112 имеет восемь моно- и четыре стереовхода. Полупараметрические эквалайзеры для каждого входа позволяют подстраивать амплитудно-частотные характеристики источников. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука.
Выходные сигналы двух каналов микшера подаются на цифровой сигнальный процессор AFSP-026 с использованием соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер‒XLR-гнездо). Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого канала с помощью 28-полосного графического эквалайзера на входе и параметрического эквалайзера на выходе; осуществляет ослабление частот самовозбуждения 12-тью режекторными фильтрами, способными работать как в динамическом, так и фиксированном режиме.
Сигнальный цифровой процессор AFSP-026 выполняет также функцию кроссовера, выделяя из полного звукового спектра сигналы средних и высоких частот для усилителя V2-2000 и сигналы низких частот для усилителя V2-3000.
Соединение цифрового сигнального процессора с усилителями мощности выполняется соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов усилителя V2-2000 нагружен на две двухполосные акустические системы MS-130, а каждый канал усилителя V2-3000 — на сабвуфер MS-400S.
Благодаря применению в системе профессионального звука акустических систем MS-130 и сабвуферов MS-400S обеспечивается широкий диапазон воспроизводимых частот 35...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER составляет:
- 4×260 Вт (для акустических систем MS-130, нагрузка 4 Ом)
- 2×800 Вт (для акустических систем MS-400S, нагрузка 8 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звук | Аудиопроигрыватель CD/USB |
Inter-M CD-6208 |
Однодисковый CD привод / USB плеер, встроенная память 8 Гб, автовоспроизведение | 1 |
| Динамический микрофон |
Inter-M MD-510V |
Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом | 4 | |
| Микшеры и контроллеры | Микшерный пульт |
AFFA AFPM-112 |
8 моновходов, 2 стереовхода, USB проигрывать (чтение MP3, WMA, APE, FLAC), встроенный процессор эффектов | 1 |
| Цифровой сигнальный процессор |
AFFA AFSP-026 |
2 входа, 6 выходов 24 бит, 96 кГц 20...20 000 Гц | 1 | |
| Усилители | Усилитель мощности |
Inter-M V-2000 |
2 канала по 300 Вт, 8 Ом | 1 |
| Усилитель мощности для сабвуферов |
Inter-M V-3000 |
2×1000 Вт 4 Ом, H-класс, ФВЧ, лимитер | 1 | |
| Акустические системы | Акустическая система дальнего поля |
Inter-M MS-130 |
260 Вт RMS, чувствительность 94 дБ, 8-дюймовый драйвер, 45...20 000 Гц | 4 |
| Сабвуфер |
Inter-M MS-400S |
400 Вт AES, чувствительность 81 дБ, 35...250 Гц | 2 | |
