Оборудование системы
Озвучивание больших концертных залов, спортивных комплексов и других крупных культурно-развлекательных объектов может осуществляться с помощью профессионального концертного оборудования, состоящего из одной или нескольких двухканальных систем звукоусиления. В таких системах применяются профессиональные усилители Inter-M V2-3000 и V2-5000, а также линейные массивы с акустическими модулями Inter-M CLA-8K и CLA-18SK.
Каждый линейный массив состоит из 8 акустических модулей CLA-8K и 2 сабвуферов CLA-18SK. Модули CLA-8K линейного массива воспроизводят сигналы высоких, средних и частично низких частот в диапазоне 120...20000 Гц. Громкоговорители данного модуля музыкального оборудования зала раздельно подключаются и раздельно воспроизводят сигналы высоких частот (HI) и сигналы остальной части диапазона (MID). Низкочастотные сигналы (SUB) в диапазоне 35...120 Гц воспроизводит модуль сабвуфера CLA-18SK.
Модули массива CLA-8K имеют узкую диаграмму направленности по вертикали (10°) и широкую диаграмму по горизонтали (90°). Благодаря таким характеристикам можно легко формировать необходимую характеристику диаграммы направленности по вертикали, изменяя угол наклона модулей линейного массива. Каждый модуль может отклоняться на угол 0—10º с шагом в 1º. Массив способен объединять до 24-х модулей. Подвешивается линейный массив тросами необходимой длины, которые крепятся к раме CLA-8K frame. Возможна и напольная установка кластера акустических систем.

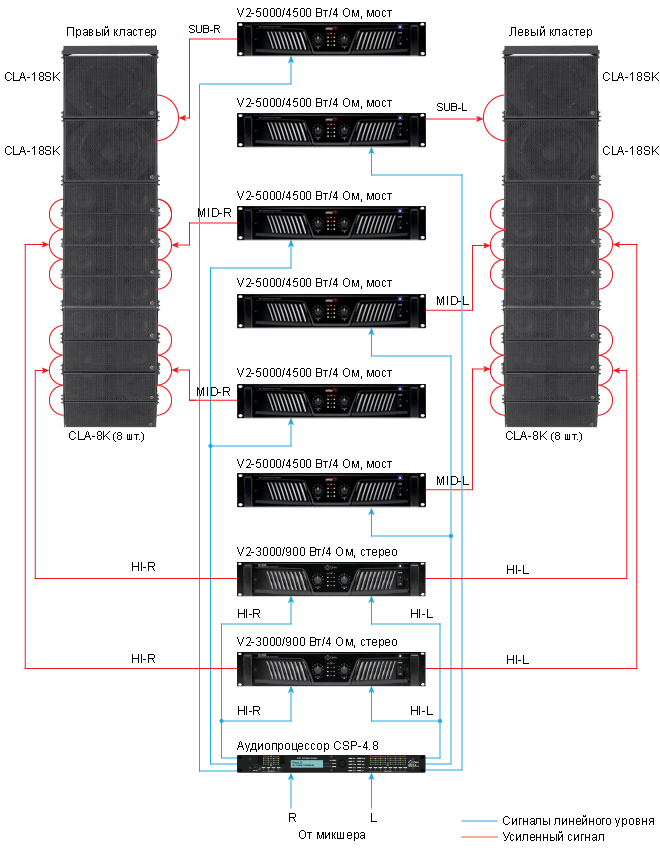

Структурная схема
Описание структурной схемы
Двухканальная профессиональная система звукоусиления (см. рис.) построена с применением цифрового сигнального процессора CSP-4.8, имеющего 4 входных и 8 выходных аудиоканала. На основе процессора реализуется функция двухканального кроссовера. Каждый из двух входных сигналов процессор разделяет на 3 сигнала с полосами частот 35...120 Гц (для модулей сабвуферов CLA-18SK), 120...1680 Гц (для среднечастотных громкоговорителей модулей CLA-8K), 1680...20 000 Гц (для высокочастотных громкоговорителей модулей CLA-8K).
Выходные сигналы сабвуферов усиливаются двумя усилителями V2-5000, включёнными по мостовой схеме. Сигналы среднечастотных громкоговорителей поступают на 4 усилителя V2-5000, работающих также в мостовых режимах. Сигналы высокочастотных громкоговорителей поступают на 2 усилителя V2-3000, работающих в стереорежиме. Соединение цифрового сигнального процессора с усилителями мощности выполняется микрофонными аудиокабелями АТ-КМ-093-1.
Линейные массивы в системе профессионального озвучивания обеспечивают широкий диапазон воспроизводимых частот: 35...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×4500 Вт (для акустических систем CLA-18SK, нагрузка 4 Ом);
- 4×4500 Вт (для среднечастотных громкоговорителей модулей CLA-8K, нагрузка 4 Ом);
- 4×900 Вт (для высокочастотных громкоговорителей модулей CLA-8K, нагрузка 4 Ом).
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Аудиопроцессоры | Цифровой сигнальный процессор |
Inter-M CSP-4.8 |
4 входа, 8 выходов 20...20 000 Гц | 1 |
| Усилители | Аналоговый усилитель мощности для ВЧ-сигналов |
Inter-M V2-3000 |
2×1000 Вт (нагрузка 4 Ом), H-класс, ФВЧ, лимитер | 2 |
| Аналоговый усилитель мощности для CЧ-сигналов |
Inter-M V2-5000 |
2 канала по 1000 Вт 8 Ом, 1600 Вт 4 Ом, параллельный режим | 4 | |
| Усилитель мощности для сабвуфера |
Inter-M V2-5000 |
2×1600 Вт (4 Ом), 20...20 000 Гц | 2 | |
| Линейные массивы | Модуль акустического массива |
Inter-M CLA-8K |
НЧ 900 Вт ВЧ 120 Вт RMS, чувствительность НЧ 98 дБ ВЧ 105 дБ, 8-дюймовый НЧ-драйвер | 16 |
| Сабвуфер акустического массива |
Inter-M CLA-18SK |
1600 Вт RMS, чувствительность 103 дБ, 35...2700 Гц 18-дюймовый драйвер | 4 | |
