Применение
Площадь помещения до 800 м2
Особенности озвучивания

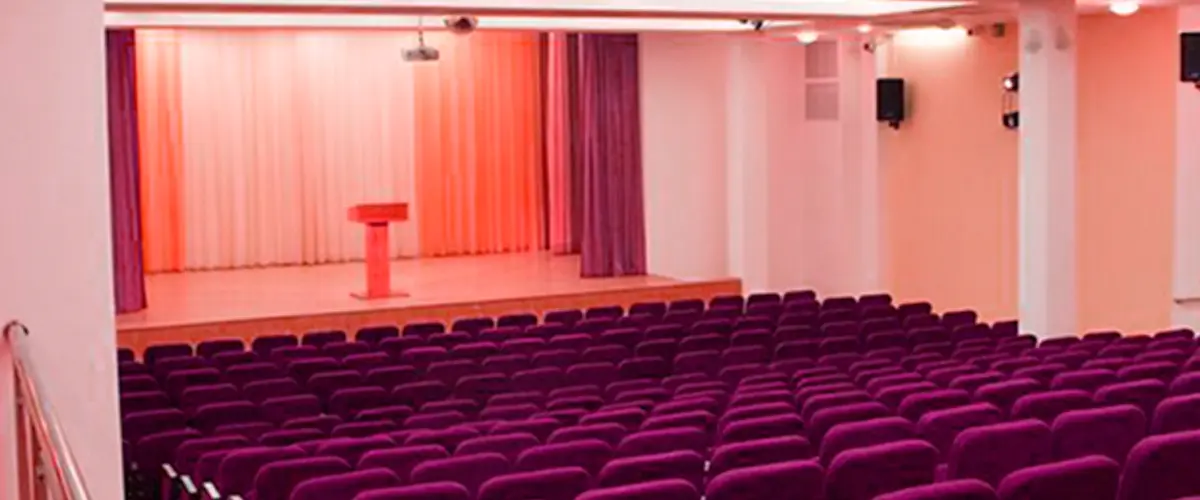

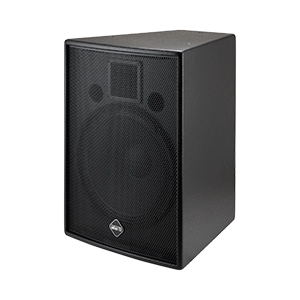

Озвучивание зала Дворца культуры осуществляется с помощью двухканальной (стереофонической) профессиональной системы звукоусиления, построенной на профессиональном усилителе V-3000/V2-3000 и четырех акустических системах SE-15K.

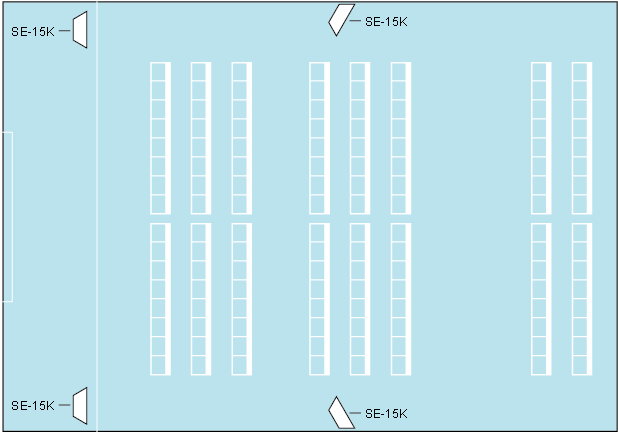

Размещение акустических систем

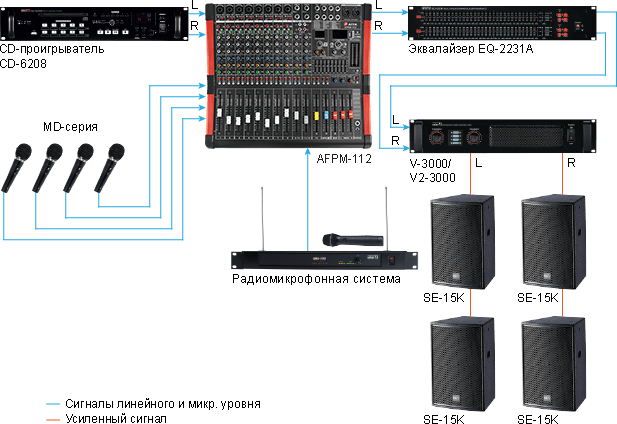

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания является высококачественный CD-проигрыватель Inter-M CD-6208, профессиональные динамические микрофоны MD-серии и радиомикрофоны (рис. 2). Проигрыватель компакт-дисков позволяет сохранить во внутренней памяти 6 копий компакт-дисков и проигрывать их неограниченное число раз. Возможно проигрывание MP3-файлов с внешнего USB-накопителя. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера. Динамический микрофон MD-510 устанавливается в напольную стойку BS-4, снабжённую наклонным держателем.
Четырёхканальный гибридный микшер AFFA AFPM-112 имеет 12 моно- и 4 стереовходов, память на 99 профилей настроек. Встроенные эквалайзеры для каждого входа и выхода позволяют в незначительном диапазоне подстраивать амплитудно-частотные характеристики источников. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука. В микшере задействованы 2 канала под микширование всех входящих сигналов.
Выходные сигналы двух каналов микшера подаются на 31-полосный эквалайзер EQ-2231A с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер — XLR-гнездо). Эквалайзер позволяет корректировать амплитудно-частотную характеристику каждого канала с учетом акустики зала. С помощью эквалайзера ослабляются частоты, на которых проявляется акустическая обратная связь. Сигнал с выхода эквалайзера поступает на вход усилителя мощности V2-3000. Соединение эквалайзера с усилителем мощности выполняется соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов усилителя V2-3000 нагружен на две двухполосные акустические системы SE-15K.
Благодаря применению в системе профессионального звука акустических систем SE-15K обеспечивается широкий диапазон воспроизводимых частот 45...20000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER для акустических систем SE-15K (нагрузка 4 Ом) составляет 2×1000/2×900 Вт.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Аудиопроигрыватель CD/USB |
Inter-M CD-6208 |
Однодисковый CD привод / USB плеер (чтение MP3, WMA), встроенная память 8 Гб, автовоспроизведение | 1 |
| Динамический микрофон |
Inter-M MD-510 |
Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом | 4 | |
| Микшеры и контроллеры | Микшерный пульт |
AFFA AFPM-112 |
8 моновходов, 2 стереовхода, USB-проигрыватель (чтение MP3, WMA, APE, FLAC), встроенный процессор эффектов | 1 |
| Обработка звука | Двухканальный графический эквалайзер |
Inter-M EQ-2231A |
2 канала 230 В 50 Гц 20...20 000 Гц | 1 |
| Усилители | Аналоговый усилитель мощности |
Inter-M V-3000 |
2 канала по 550 Вт 8 Ом, 1000 Вт 4 Ом | 1 |
| Акустическая система | Двухполосная пассивная акустическая система |
Inter-M SE-15K |
300 Вт, 127 дБ 62...20 000 Гц | 4 |
