Применение
Площадь помещения до 250 м2
Особенности озвучивания
Озвучивание клуба (актового зала) осуществляется с помощью экономичной двухканальной (стереофонической) профессиональной системы звукоусиления, построенной на профессиональном усилителе Inter-M R-500plus и акустических системах Inter-M SE-10K.
Двухполосные акустические системы SE-10K имеют довольно качественные характеристики, полоса воспроизводимых частот 55...20000 Гц, при неравномерности ±3 дБ и мощность 150 Вт (AES), что позволяет создавать экономичные профессиональные системы звукоусиления, в том числе и для небольшого зала или клуба. Акустические системы могут крепиться в подвесном варианте с помощью 6 точек крепления, либо фиксироваться на стене с помощью кронштейна Inter-M SB-30HA, либо устанавливаются на стойку AFFA SK-503A.

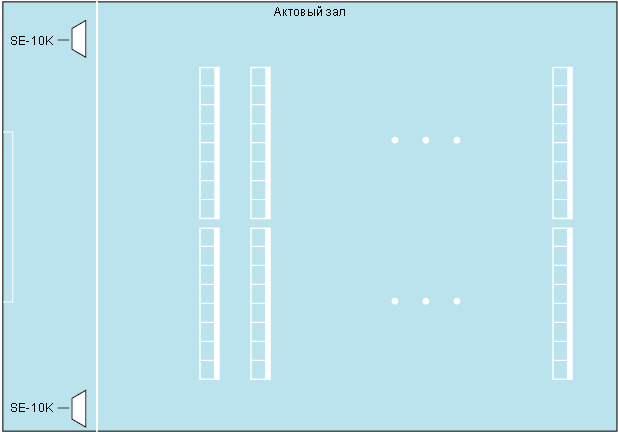

Размещение акустических систем

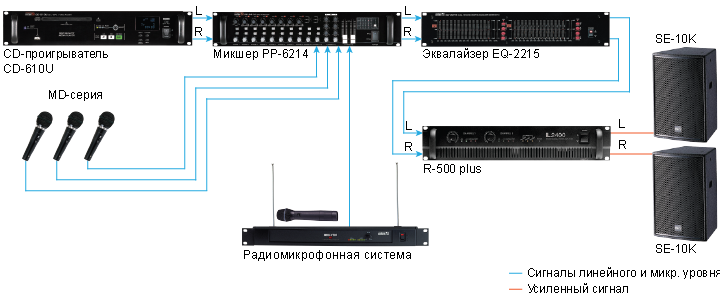

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания является CD-проигрыватель Inter-M CD-610U, профессиональные динамические микрофоны Inter-M MD-серии и радиомикрофоны AFFA. Проигрыватель компакт-дисков позволяет проигрывать MP3-файлы с дисков и с внешнего USB-накопителя. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера. Динамический микрофон MD-510 устанавливается в напольную стойку Inter-M BS-4, снабжённую наклонным держателем.
Двухканальный микшер Inter-M PP-6214 имеет 1 микрофонный, 7 универсальных, 2 линейных стерео- и 2 приоритетных линейных входа. Пользователь может подключить любой вход к любому из 2-х каналов. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука.
Выходные сигналы двух каналов микшера подаются на 15-полосный эквалайзер Inter-M EQ-2215 с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер — XLR-гнездо). Эквалайзер позволяет корректировать амплитудно-частотную характеристику каждого канала с учётом акустики зала. С помощью эквалайзера можно подавлять частоты, на которых проявляется акустическая обратная связь. Для этой цели предпочтительно использовать 31-полосный эквалайзер EQ-2231А, который меньше изменит спектр основного сигнала при подавлении полосы с акустической обратной связью. Сигнал с выхода эквалайзера поступает на вход усилителя мощности R-500plus. Соединение эквалайзера с усилителем мощности выполняется соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов усилителя R-500plus нагружен на одну двухполосную акустическую систему SE-10K.
Диапазон воспроизводимых частот составляет 55...20000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER для акустических систем SE-10K (нагрузка 8 Ом) составляет 2×200/2×170 Вт.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Аудиопроигрыватель CD/USB |
Inter-M CD-610U |
CD-DA и MP3, WMA и WAV, порт USB | 1 |
| Одноканальная радиосистема с микрофоном |
AFFA AFRM-101 |
Дальность до 60 м, 667...686,8 МГц, 50...16 000 Гц | 1 | |
| Динамический микрофон |
Inter-M MD-510 |
Суперкардиодная диаграмма 55...16 000 Гц, −75 дБ, 600 Ом | 3 | |
| Усилители | Микшер-предусилитель |
Inter-M PP-6214 |
2 канала, 230 В, 50 Гц, 20...20 000 Гц | 1 |
| Усилитель мощности |
Inter-M R-500plus |
2 канала, 2×250 Вт 4 Ом, 1×500 Вт, 8 Ом | 1 | |
| Обработка звука | Двухканальный графический эквалайзер |
Inter-M EQ-2215 |
2 канала, 2×15 полос, 20...20 000 Гц | 1 |
| Акустическая система | Пассивная двухполосная акустическая система |
Inter-M SE-10K |
150 Вт, 120 дБ, 69...20 000 Гц | 2 |
