Оборудование системы

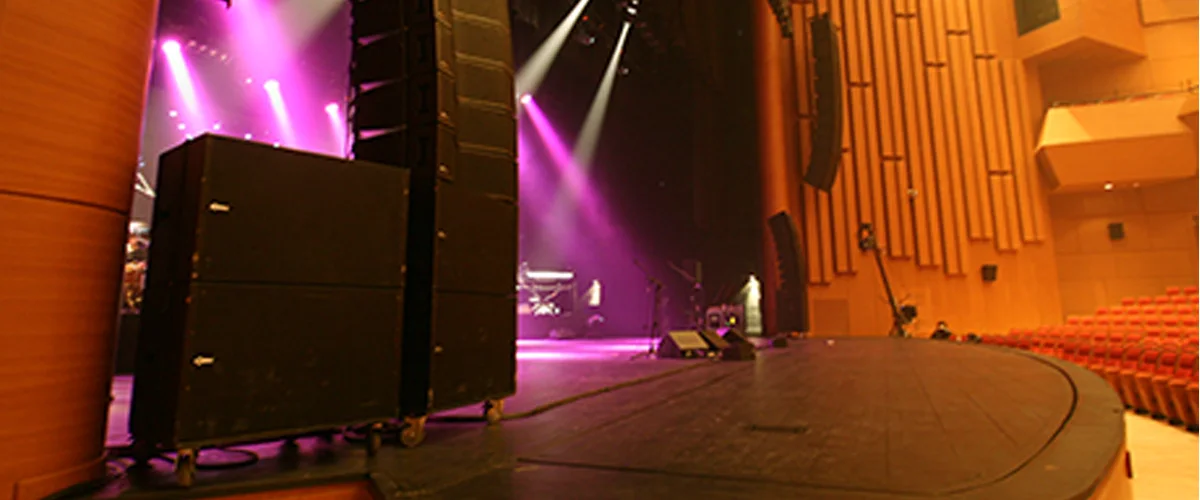

Профессиональные усилители V2-3000, V2-5000 и акустическая система в составе двух линейных массивов Интер-М лежат в основе профессионального решения компании АРСТЕЛ по озвучиванию концертных залов, спортивных комплексов и иных помещений различного назначения. Каждый линейный массив включает восемь акустических модулей NLA-5 и два сабвуфера NLA-15S. Модули NLA-5 линейного массива воспроизводят сигналы высоких, средних и частично низких частот в диапазоне 120...20 000 Гц. Данные акустические системы имеют встроенный кроссовер, распределяющий входящий сигнал на два частотных диапазона. Низкочастотные сигналы (SUB) в диапазоне 39...120 Гц воспроизводит сабвуфер NLA-15S.
Модули массива NLA-5 имеют узкую диаграмму направленности по вертикали (10º) и широкую диаграмму по горизонтали (90º). Это позволяет формировать необходимую характеристику диаграммы направленности по вертикали, изменяя наклон модулей линейного массива. Каждый модуль может отклоняться на угол до 10º с шагом в 1º. Массив способен объединять до 24-х модулей. При размещении на высоте линейный массив крепится тросами к раме NLA-5 Frame. Кроме того, возможен вариант установки линейного массива на пол.

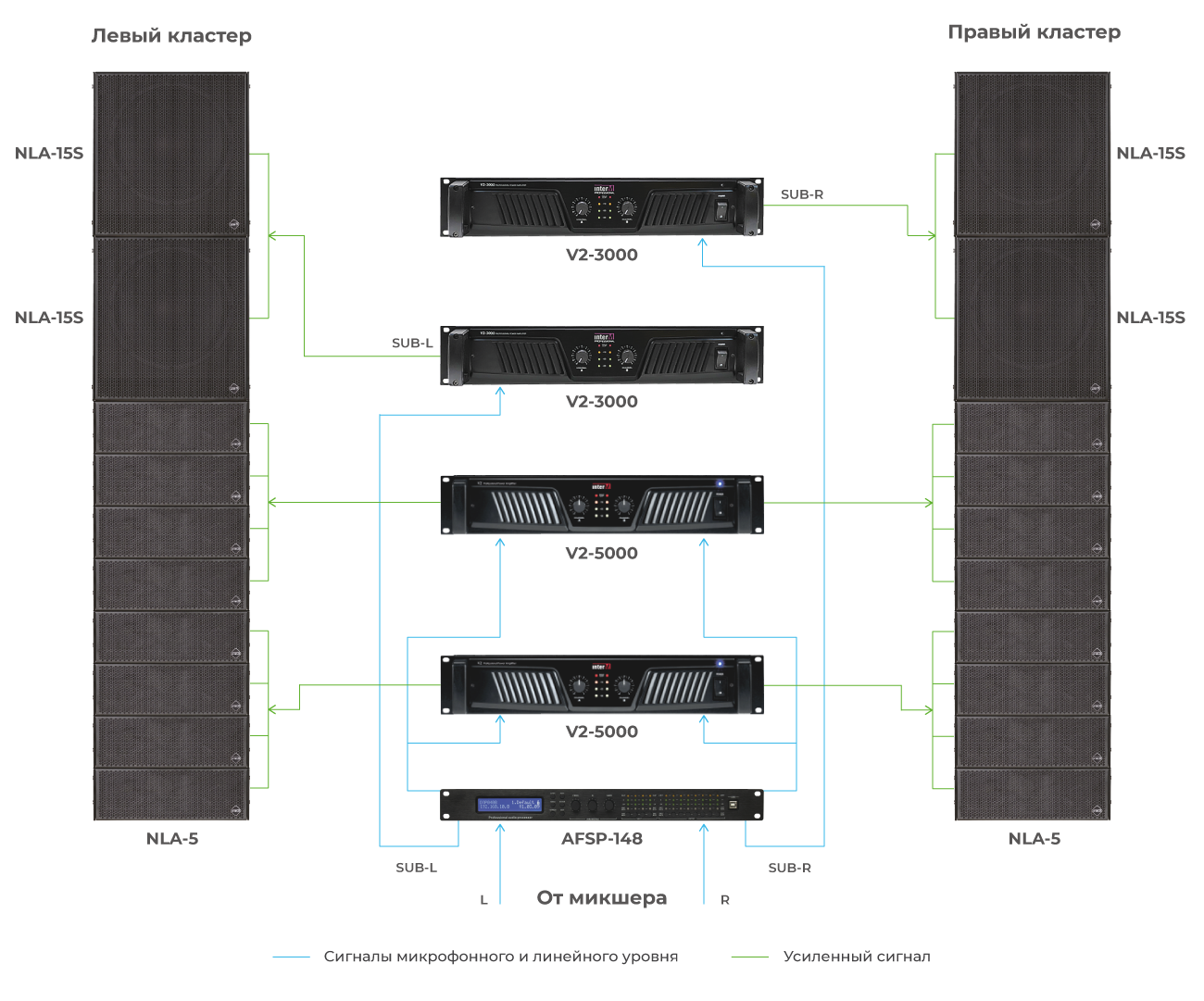

Структурная схема
Описание структурной схемы
Двухканальная профессиональная система звукоусиления построена с применением цифрового сигнального процессора AFSP-148, имеющего четыре входных и восемь выходных аудиоканалов. На основе процессора реализуется функция двухканального кроссовера. Каждый из двух входных сигналов процессор разделяет на два сигнала с полосами частот 39...120 Гц (для модулей сабвуферов NLA-15S), 120...2000 Гц (для модулей NLA-5).
Выходные низкочастотные сигналы для сабвуферов усиливаются двумя усилителями V2-3000, включенными по мостовой схеме. К каждому каналу усилителя подключено по два сабвуфера в параллель. Сигналы средних и высоких частот поступают на два усилителя V2-5000, работающих в стереорежиме. К каждому каналу усилителя подключено по четыре модуля в параллель. Микрофонные аудиокабели АТ-КМ-093-1 соединяют цифровой сигнальный процессор c усилителями мощности. Линейные массивы в системе профессионального озвучивания обеспечивают широкий диапазон воспроизводимых частот: 39...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×3000 Вт (для акустических систем NLA-15S, нагрузка 4 Ом)
- 4×1500 Вт (для среднечастотных громкоговорителей модулей NLA-5, нагрузка 4 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Аудиопроцессоры | Цифровой звуковой процессор |
AFFA AFSP-148 |
4 входа, 8 выходов, 32 бит, 96 кГц | 1 |
| Усилители | Аналоговый усилитель мощности для CЧ-сигналов |
Inter-M V2-5000 |
2 канала по 1000 Вт 8 Ом, 1600 Вт 4 Ом, параллельный режим | 2 |
| Аналоговый усилитель мощности для сабвуфера |
Inter-M V2-3000 |
2×1000 Вт 4 Ом, H-класс, ФВЧ, лимитер | 2 | |
| Линейные массивы | Модуль акустического массива |
Inter-M NLA-5 |
НЧ 160 Вт/93,57 дБ, ВЧ 30 Вт/105,83 дБ, 75...20 000 Гц | 16 |
| Сабвуфер акустического массива |
Inter-M NLA-15S |
1200 Вт, 99 дБ, 28...3500 Гц | 4 | |
