Оборудование системы

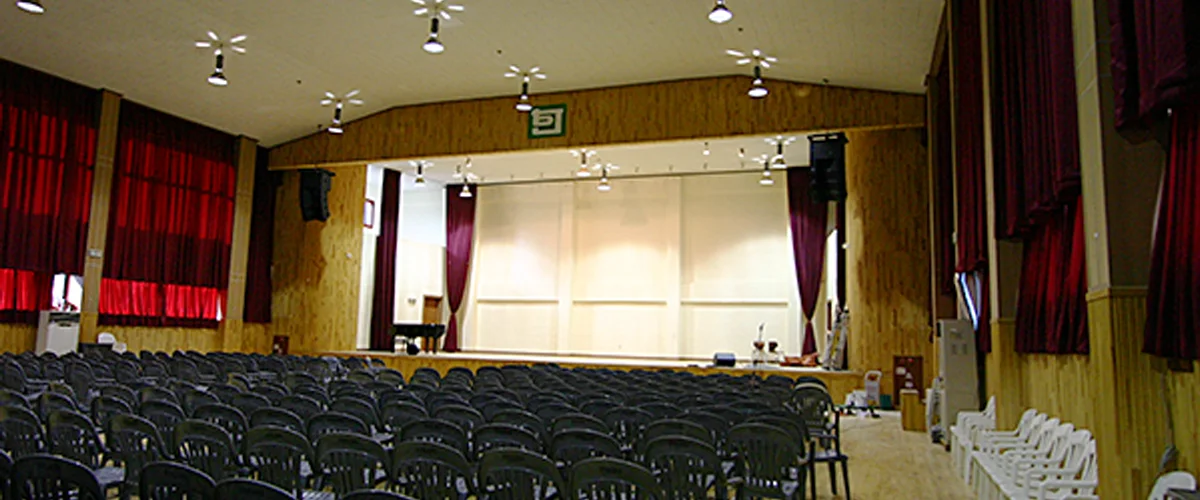

Озвучивание небольших концертных, спортивных, актовых залов и помещений различного назначения обеспечивает оборудование Inter-M, включающее профессиональный цифровой усилитель DSA-2000Q и два линейных акустических массива NLA-серии.
Каждый линейный массив включает четыре модуля акустики NLA-5 и один сабвуфер NLA-15S. Сегмент линейного массива из NLA-5 воспроизводит сигналы высоких, средних и частично низких частот в диапазоне 102...18 000 Гц. Особенность акустической системы NLA-5 заключается в наличии встроенного пассивного кроссовера. Он разделяет сигналы высоких частот (HI) и сигналы остальной части диапазона (MID) и передает их на соответствующие громкоговорители акустической системы. Низкочастотные сигналы в диапазоне 42...102 Гц (SUB) воспроизводит сабвуфер NLA-15S.
Модули NLA-5 имеют узкую диаграмму направленности по вертикали (10º) и широкую диаграмму по горизонтали (90º). Благодаря таким характеристикам можно легко формировать необходимую характеристику диаграммы направленности по вертикали, изменяя угол наклона модулей линейного массива. Подвешивается линейный массив тросами необходимой длины, которые крепятся к раме NLA-5 Frame.

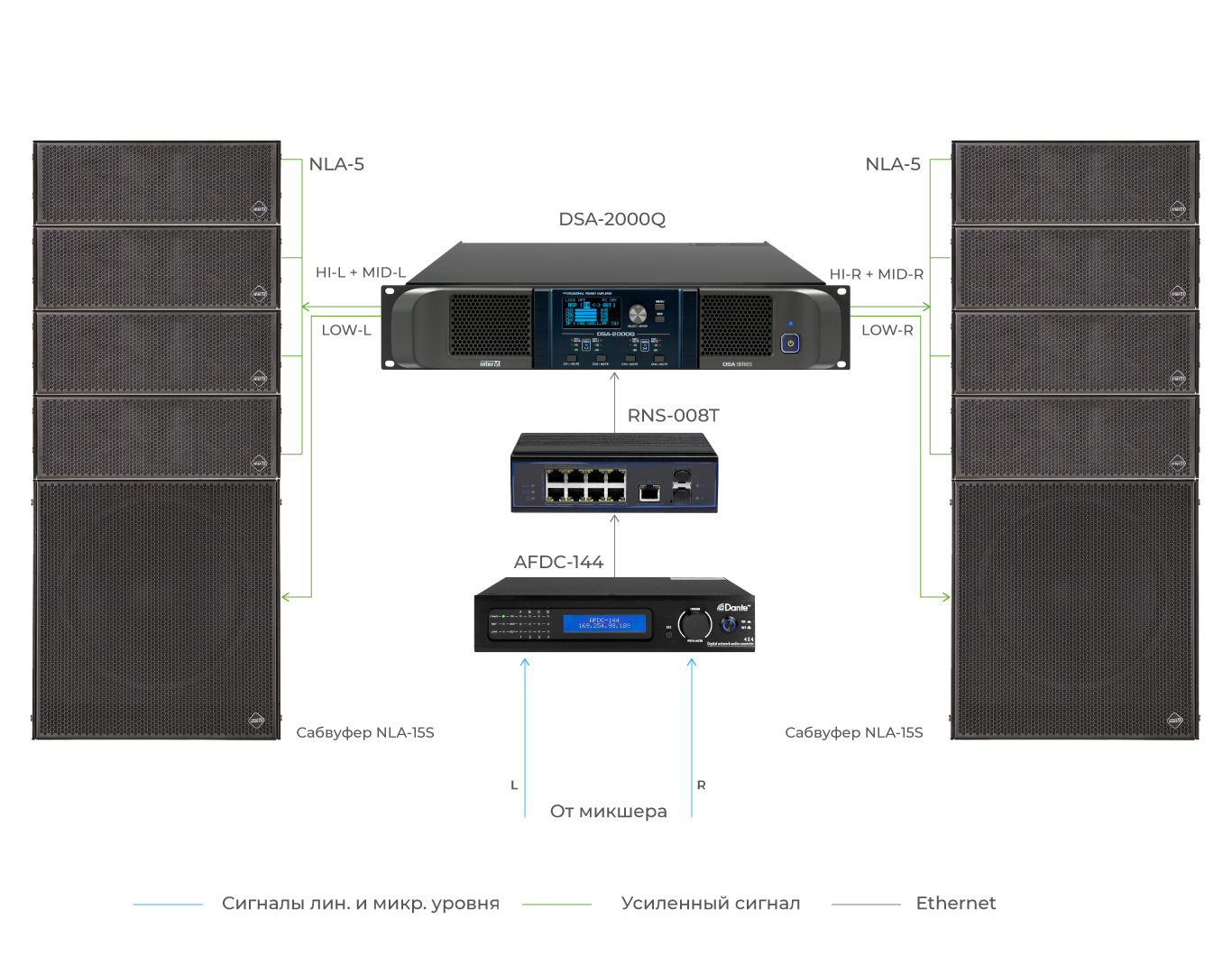

Структурная схема
Описание структурной схемы
Двухканальная распределенная профессиональная система звукоусиления построена с применением цифрового усилителя мощности Inter-M DSA-2000Q. Сетевой аудиоконвертер AFFA AFDC-144 выполняет аналогово-цифровое преобразование аудиосигналов, соответствующих левому (L) и правому каналам ®, и передает сформированные цифровые аудиопотоки по сети Ethernet на удаленный усилитель DSA-2000Q посредством сетевого коммутатора RONDO RNS-008T. Для передачи аудиоcигналов в несжатом виде и с минимальной задержкой используется технология DANTE. Управление потоками между AFDC-144 и DSA-2000Q осуществляется c помощью программного обеспечения DANTE Controller от компании Audinate.
Два канала DSA-2000Q обеспечивают усиление низкочастотных сигналов, два других — сигналов остальных частот. Необходимое разделение сигналов по частотам обеспечивается кроссовером, встроенным в усилитель. Его настройка выполняется через программу DSA-series controller. Для предварительной настройки усилителей рекомендуется загружать во внутреннюю память DSA-2000Q параметры подключаемых акустических систем. Это позволяет заранее настроить кроссовер усилителя, а также учесть индивидуальные ограничения и особенности конкретной модели акустической системы.
Линейные массивы в системе профессионального озвучивания обеспечивают широкий диапазон воспроизводимых частот: 42...18 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×1200 Вт (для акустических систем NLA-15S, нагрузка 8 Ом)
- 2×1200 Вт (для средне- и высокочастотных громкоговорителей модулей NLA-5, нагрузка 4 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Усилители | Усилитель мощности для сабвуфера |
Inert-M DSA-2000Q |
4 канала по 1200 Вт 8 Ом, 4 канала 2000 Вт 4 Ом, мостовой режим: 2 канала по 4000 Вт 4 Ом | 1 |
| Линейные массивы | Модуль акустического массива |
Inert-M NLA-5 |
НЧ 160 Вт/93,57 дБ, ВЧ 30 Вт/105,83 дБ, 75...20 000 Гц | 8 |
| Сабвуфер акустического массива |
Inert-M NLA-15S |
1200 Вт, 99 дБ, 28...3500 Гц | 2 | |
| Сетевое оборудование | Сетевой аудиоконвертер Dante |
AFFA AFDC-144 |
4 входа, 4 выхода, 20...20 000 Гц, 2 x Ethernet 10/100/1000 (RJ-45) | 1 |
| Сетевой коммутатор |
Rondo RNS-008T |
8×10/100M портов downlink, 10/100/1000M порт uplink и 2 х SFP порта | 1 | |
