Оборудование системы
Озвучивание больших концертных залов, спорткомплексов и иных крупных помещений различного назначения АРСТЕЛ рекомендует выполнять с помощью двухканальных профессиональных систем звукоусиления Интер-М с усилителями мощности V2-3000 и V2-5000 и линейных массивов серии СLA.
Каждый линейный массив состоит из восьми акустических модулей СLA-8K и двух сабвуферов CLA-18SK. Модули CLA-8K линейного массива воспроизводят сигналы высоких, средних и частично низких частот в диапазоне 120...18 000 Гц. Громкоговорители данного модуля раздельно подключаются и раздельно воспроизводят сигналы высоких частот (HI) и сигналы остальной части диапазона (MID). Низкочастотные сигналы (SUB) в диапазоне 33...120 Гц воспроизводит сабвуферный модуль CLA-18SK.
Модули массива CLA-8K имеют узкую диаграмму направленности по вертикали (10°) и широкую диаграмму по горизонтали (90°). Благодаря таким характеристикам можно легко формировать необходимую характеристику диаграммы направленности по вертикали, изменяя угол наклона модулей линейного массива. Каждый модуль может отклоняться до 10º с шагом в 1º. Линейный массив крепится тросами необходимой длины к раме CLA-8 Frame. Также возможна напольная установка кластера акустических систем.

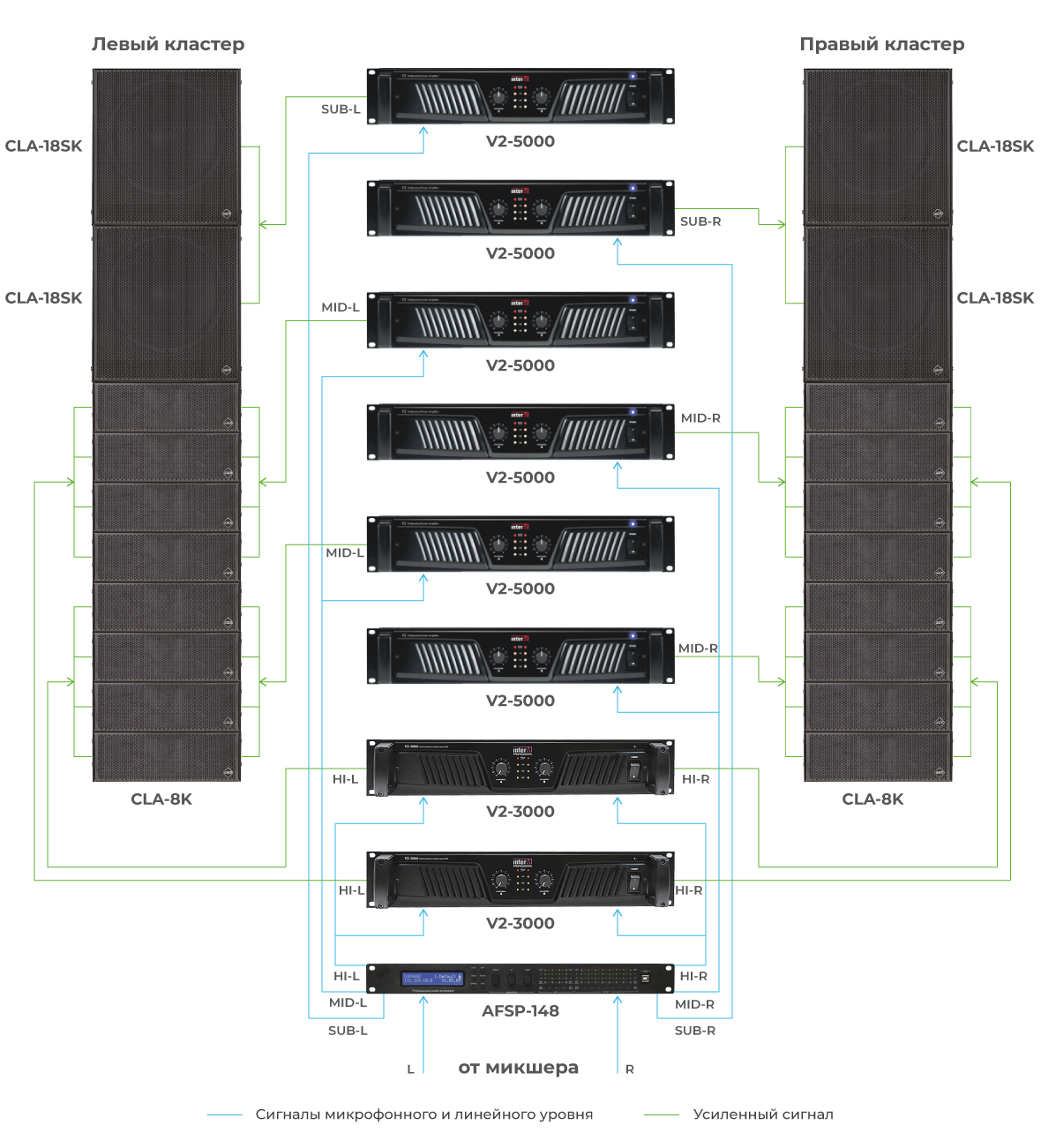

Структурная схема
Описание структурной схемы
Предлагаемая компанией АРСТЕЛ для озвучивания концертного зала двухканальная профессиональная система звукоусиления включает цифровой сигнальный процессор AFSP-148, имеющий четыре входных и восемь выходных аудиоканалов. На основе процессора реализуется функция двухканального кроссовера. Каждый из двух входных сигналов процессор разделяет на три сигнала с полосами частот 33...120 Гц (для модулей сабвуферов CLA-18SK), 120...1680 Гц (для среднечастотных громкоговорителей модулей CLA-8K), 1680...18 000 Гц (для высокочастотных громкоговорителей модулей CLA-8K).
Выходные сигналы сабвуферов усиливаются двумя усилителями V2-5000, включенными по мостовой схеме. Сигналы среднечастотных громкоговорителей передаются на четыре усилителя V2-5000, действующих в мостовом режиме. Сигналы высокочастотных громкоговорителей поступают на два усилителя V2-3000, работающих в стереорежиме. Соединение цифрового сигнального процессора с усилителями мощности выполняется микрофонными аудиокабелями АТ-КМ-093-1.
Линейные массивы в системе профессионального озвучивания обеспечивают широкий диапазон воспроизводимых частот: 33...18 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×4500 Вт (для акустических систем СLA-18SК, нагрузка 4 Ом)
- 4×4500 Вт (для среднечастотных громкоговорителей модулей СLA-8К, нагрузка 4 Ом)
- 4×900 Вт (для высокочастотных громкоговорителей модулей СLA-8К, нагрузка 4 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Аудиопроцессоры | Цифровой звуковой процессор |
AFFA AFSP-148 |
4 входа, 8 выходов, 32 бит, 96 кГц | 1 |
| Усилители | Аналоговый усилитель мощности для ВЧ-сигналов |
Inter-M V2-3000 |
2 х 1000 Вт (нагрузка 4 Ом), H-класс, ФВЧ, лимитер | 2 |
| Аналоговый усилитель мощности для CЧ-сигналов |
Inter-M V2-5000 |
2 канала по 1000 Вт 8 Ом, 1600 Вт 4 Ом, параллельный режим | 4 | |
| Аналоговый усилитель мощности для сабвуфера |
Inter-M V2-5000 |
2×1600 Вт (4 Ом), 20...20 000 Гц | 2 | |
| Линейные массивы | Модуль акустического массива |
Inter-M СLA-8К |
НЧ: 900 Вт ВЧ: 120 Вт RMS, чувствительность НЧ: 98 дБ ВЧ: 105 дБ, 8-дюймовый НЧ-драйвер | 16 |
| Сабвуфер акустического массива |
Inter-M СLA-18SК |
1600 Вт RMS, чувствительность 103 дБ, 35...2700 Гц 18-дюймовый драйвер | 4 | |
