Особенности озвучивания
Небольшие концертные залы или залы многоцелевого назначения вместимостью до 1000 человек проектируются с упором на универсальность и могут размещаться в зданиях практически любого назначения. Например, фасад жилого комплекса в центральной части города никоим образом не будет выдавать наличия внутри концертного зала. Или по внешнему виду административного здания трудно определить, каким залом располагает сооружение. Компактные залы имеют ряд преимуществ по сравнению с залами большой вместимости, так как благодаря меньшему объему позволяют реализовать стереофоническое озвучивание, и при боковом расположении акустических систем в них можно получить большую равномерность звукового давления.
Среди особенностей проектов по озвучиванию небольших залов по сравнению с большими собратьями следует отметить повышенное требование к звукопоглощению отделочных материалов (при уменьшении пробега звуковой волны на стены приходится большее звуковое давление, которое требуется погасить во избежание эффекта порхающего эха). Также приходится учитывать меньший размер эстрады (до 200 кв. м) и отсутствие необходимости размещать звукорежиссера непосредственно в зрительном зале. Место работы звукорежиссера предусматривают в аппаратной, которая делается полуоткрытой для контроля за звучанием в зале.
Оборудование системы
АРСТЕЛ предлагает готовое решение по озвучиванию залов до 1000 посадочных мест акустическим оборудованием Inter-M и AFFA. Ключевым элементом данной схемы является использования для передачи аудиосигналов цифрового протокола Dante. Такое решение позволяет избавиться от большого количества длинных и дорогостоящих кабелей, передающих аналоговый сигнал, так как в сети Dante все устройства подключены к одной сети, а настройка коммутации сигнала производится при помощи программного обеспечения Dante Controller от компании Audinate.
Сеть позволяет передавать по одному кабелю CAT-5e до 512 каналов цифрового сигнала в каждую сторону, при минимальной задержке и высокой точности синхронизации. Для подключения устройств к сети Dante использована схема типа «звезда», с маршрутизатором в центре в качестве головного устройства.
Структурная схема

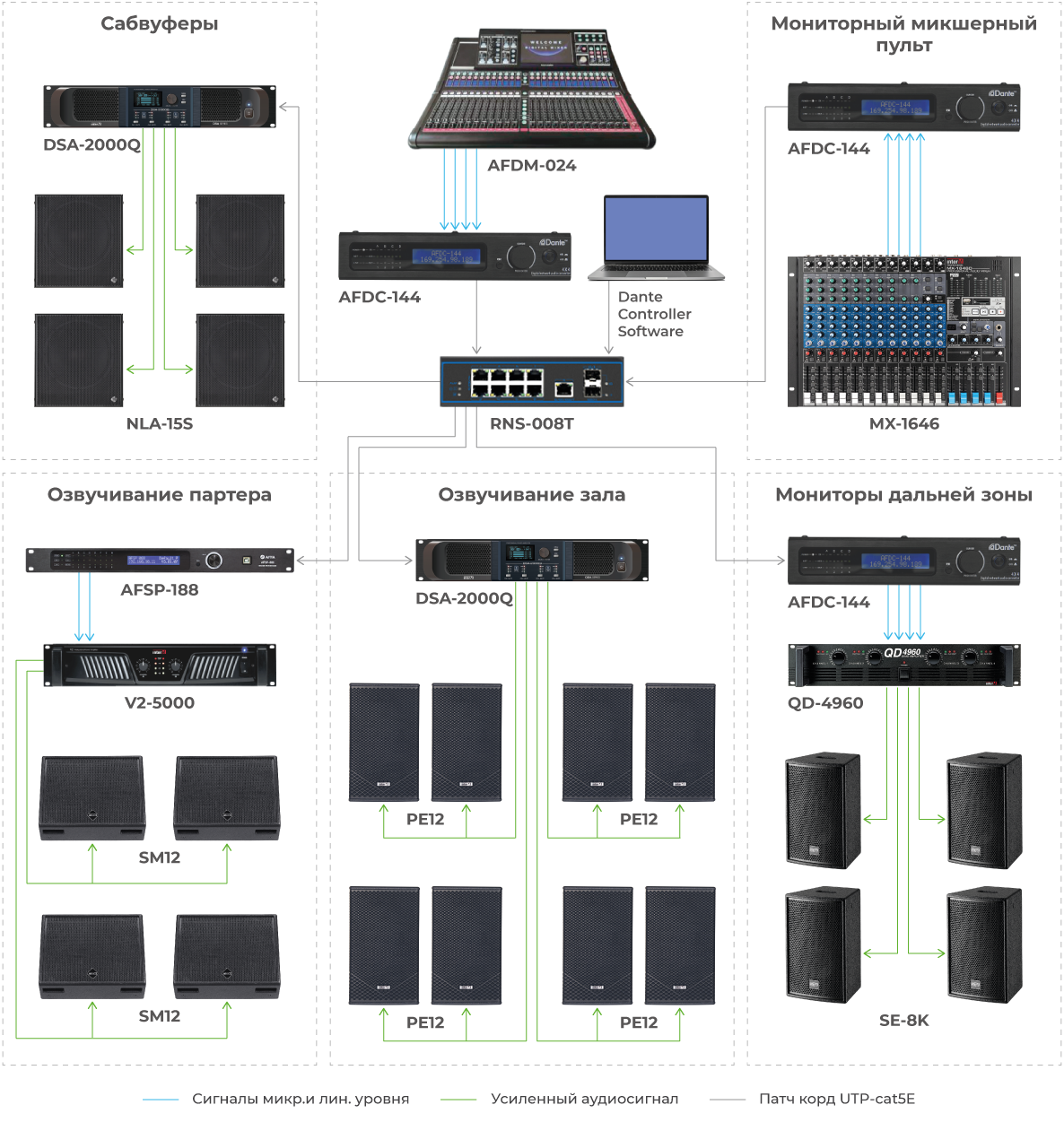

Описание структурной схемы
Представленная схема делится на три зоны озвучивания: зал, мониторная линия сцены и партер. Данная схема легко масштабируется и дополняется любым оборудованием, поэтому акцент сделан на возможности цифровой передачи звука в высоком качестве и с минимальной задержкой. Для озвучивания зала сигнал с цифрового микшерного пульта AFFA AFDM-024 через конвертер AFDC-144 по сети Dante передается на цифровые усилители DSA-2000Q, которые поддерживают данный протокол, эти усилители имеют встроенный процессор, кроссовер и линию задержки. Также сигнал с микшерного пульта принимает процессор AFFA AFSP-188, процессор производит частотную коррекцию сигнала и корректирует его по времени задержки, конвертирует в аналоговый сигнал и передает на усилитель мощности и далее на акустическую систему, размещаемую в партере. Мониторная линия управляется аналоговым микшерным пультом Inter-M MX-1646D. На вход конвертера AFDC-144 с пульта подаются сигналы с 4-х мониторных линий, и по протоколу Dante передаются на второй конвертер AFDC-144, где преобразуются в аналоговый сигнал и подаются на 4-канальный усилитель мощности.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Акустическая система | Озвучивание зала |

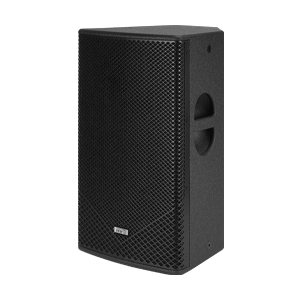

Inter-M PE12 |
Двухполосная акустическая система, 1000 Вт, 8 Ом, 95 дБ, 61...19 000 Гц | 8 |
| Озвучивание партера |

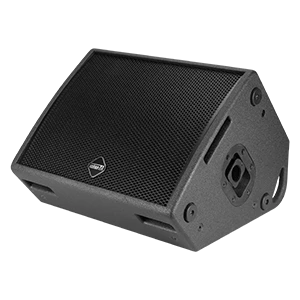

Inter-M CMM-12K |
Двухполосная коаксиальная акустическая система 350 Вт, 8 Ом, 97 дБ, 70...20 000 Гц | 4 | |
| Сценические мониторы |

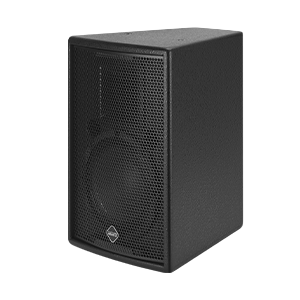

Inter-M SE-8K |
Двухполосная акустическая система, 250 Вт, 8 Ом, 89 дБ, 85...20 000 Гц | 4 | |
| Сабвуферы |
Inter-M NLA-15S |
Сабвуфер линейного звукового массива 1200 Вт, 99 дБ, 28...3500 Гц | 4 | |
| Усилители мощности | Усилители с Dante для сабвуферов и АС зала |
Inter-M DSA-2000Q |
Цифровой усилитель мощности с сетевым интерфейсом Dante, 4×2000 Вт (4 Ом), 20...20 000 Гц | 2 |
| Для мониторов сцены |
Inter-M QD-4960 |
Усилитель мощности 4×240 Вт (4 Ом) | 1 | |
| Для партера |
Inter-M V2-5000 |
Усилитель мощности, 2×1600 Вт (4 Ом), 20...20 000 Гц | 1 | |
| Микшерные пульты | Основного зала |
AFFA AFDM-024 |
Цифровой микшерный пульт, 24 входа, 14 выходов, AUX, Выход MAIN LR | 1 |
| Мониторный |
Inter-M MX-1646D |
Аналоговый микшерный пульт, 16 каналов, 4 групповые шины, 4 шины AUX | 1 | |
| Обработка и передача звука по Dante | Аудиопроцессор |
AFFA AFSP-188 |
Цифровой звуковой процессор, 8 входов/8 выходов, интерфейс Dante | 1 |
| Конвертер |
AFFA AFDC-144 |
Сетевой аудиоконвертер Dante, 4 входа/4 выхода | 3 | |
| Дополнительно | Сетевой коммутатор | RNS-008T | Предназначен для подключения оборудования к локальной сети, дальность передачи данных по кабелю до 250 метров | 1 |
